靜態路由綜合配置實驗
注：本實驗的程序及結果不能保證完全正確，若有錯誤，歡迎指正；或者有其他更加合理的配置方法，也歡迎留言討論，一起學習，一起加油，

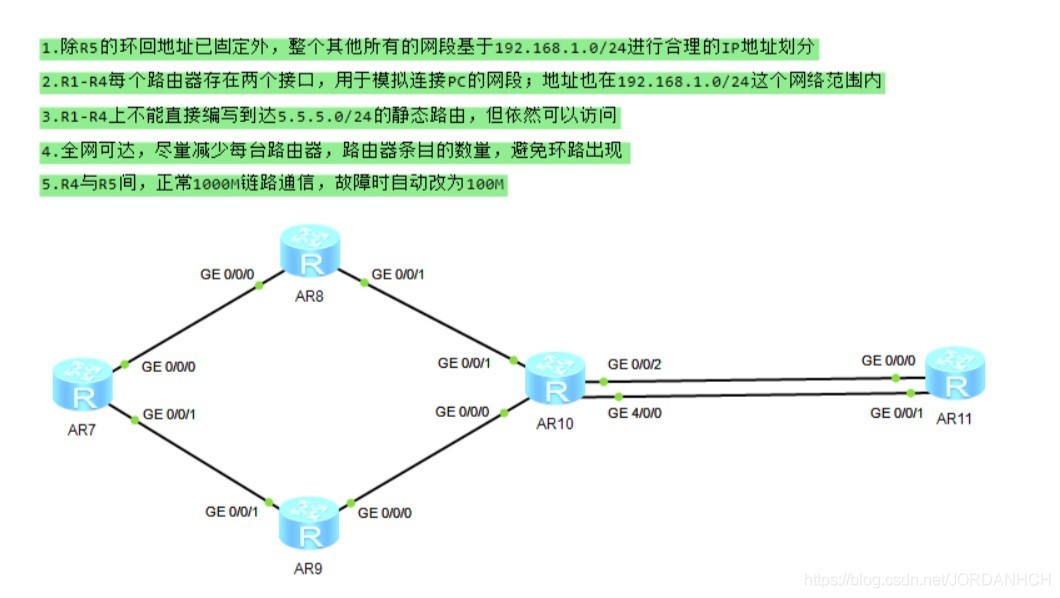

【實驗要求】
【實驗內容及其步驟】

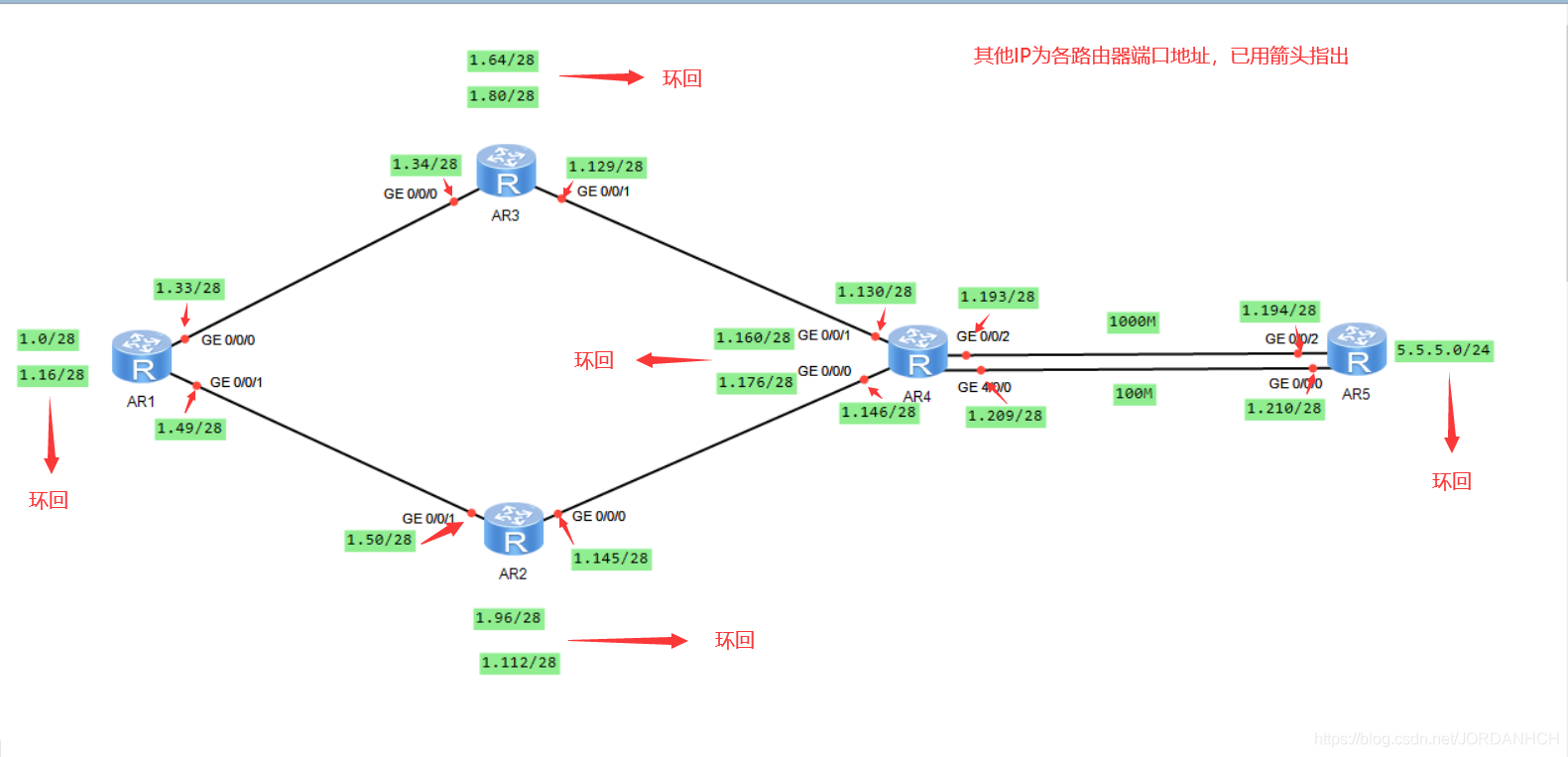

1、首先對各網段地址進行劃分，如下圖所示：
2、對各個路由器進行基礎配置：
用到的基礎配置命令如下：
system-view 進入系統模式
sysname 可以更改設備名稱
interface GigabitEthernet 0/0/0 可以進入0/0/0埠
interface LoopBack 0 創建本地環回地址0
ip address 0.0.0.0 0.0.0.0 配置 IP
quit 回傳上一層

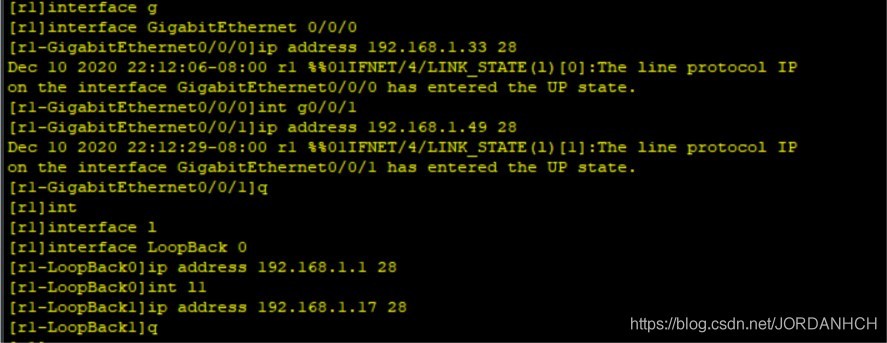

對R1路由器進行配置：

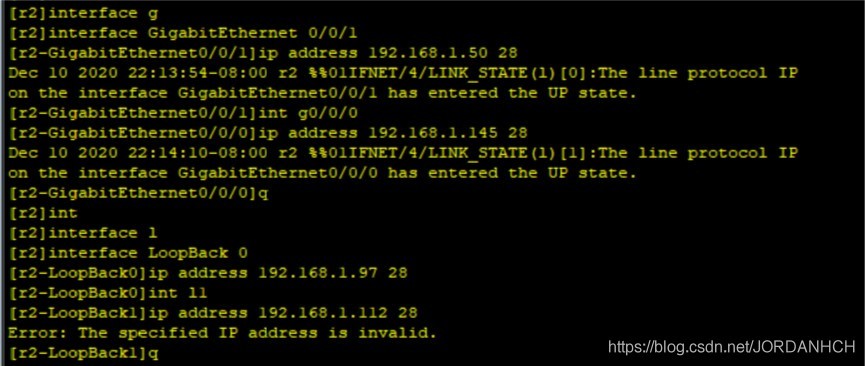

對R2路由器進行配置：

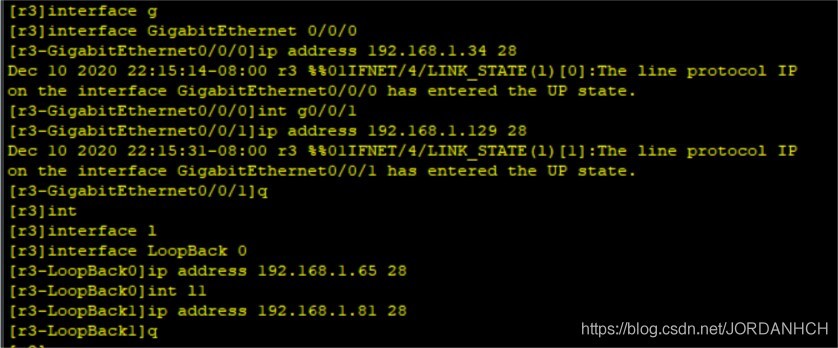

對R3路由器進行配置：

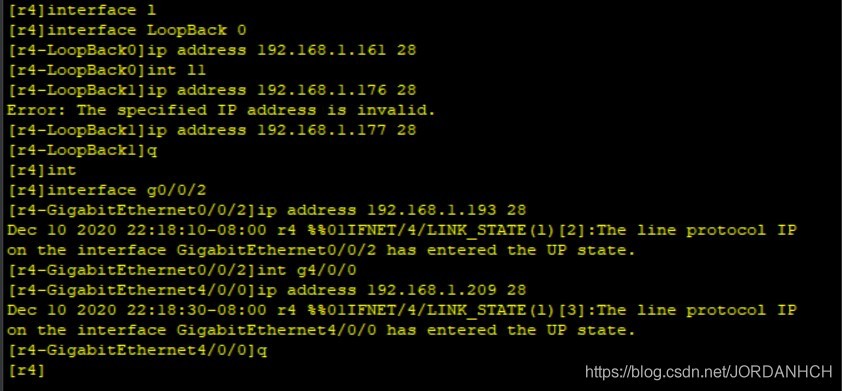

對R4路由器進行配置：

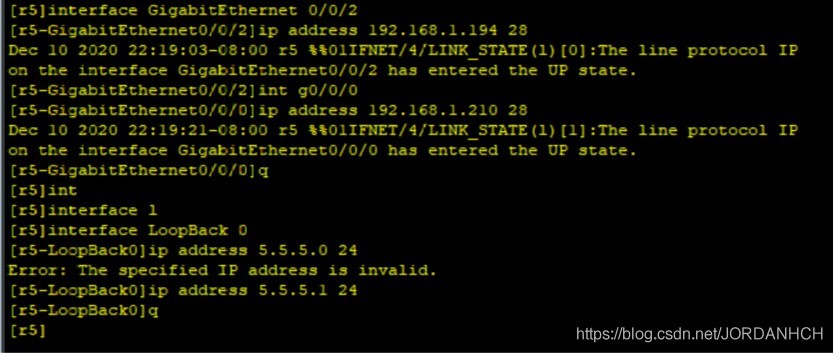

對R5路由器進行配置：
3、對各路由器路由表的配置：
ip route-static 可以設定該路由器需要訪問其他廣播域的下一跳的地址
ip route-static 0.0.0.0 0 192.168.1.210 preference 61 可以設定該路徑的優先級，例如該命令將其設為 61
該配置方法的作用是可以將100M路線作為1000M路線的備用路線
ip route-static 0.0.0.0 0 192.168.1.34 設定預設路由，在該路由器找不到指定地址，最后使用預設路由，
具體配置程序如下：
對R1路由器進行配置

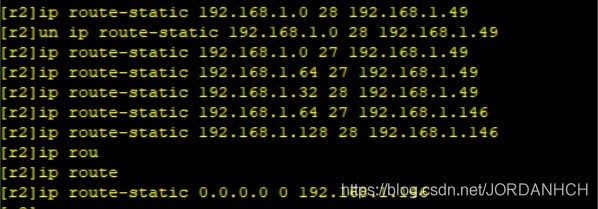

對R2路由器進行配置

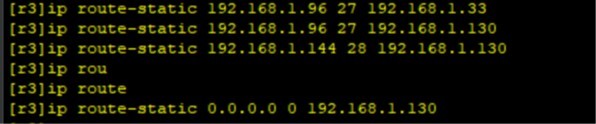

對R3路由器進行配置

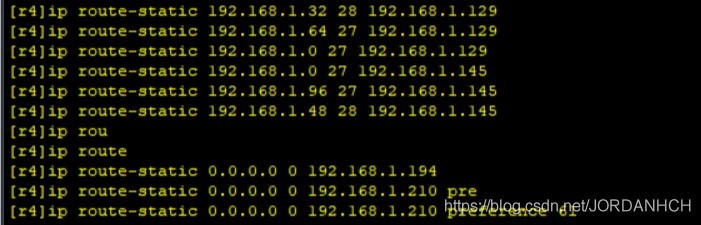

對R4路由器進行配置
對R5路由器進行配置
4、對R4路由器配置NULL 0介面
其目的是防止環路的出現，因為預設路由和路由黑洞同時出現的話必成環路，在主干R4上配置NULL 0介面可以避免環路的出現，并且可以省去為R1、R2、R3配置NULL 0介面的步驟，
命令為：ip route-static 192.168.1.0 24 NULL 0
操作如下：
5、驗證實驗結果

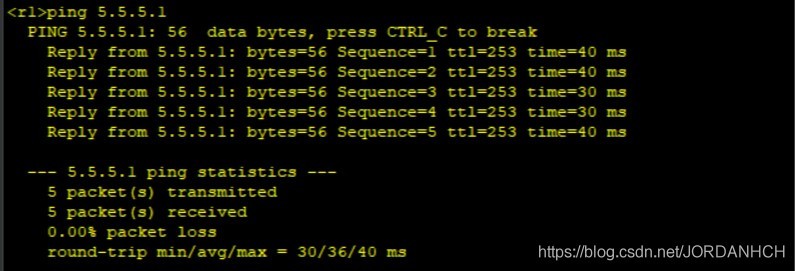

到目前為止，該實驗完成，我們不妨驗證一下結果，令R1與R5上的5.5.5.1/24網段進行通訊，如下：

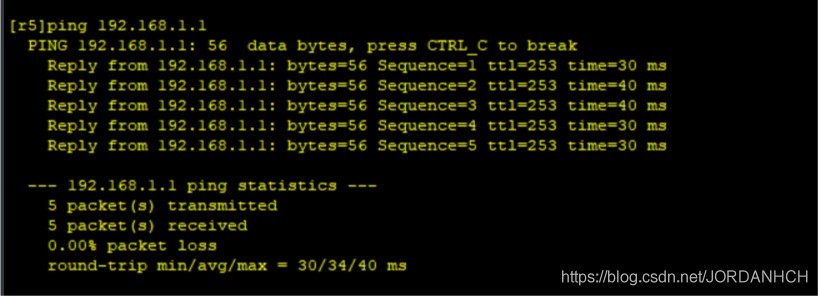

再令R5與R1間進行通訊，如下：
可以看到，已經可以達到全網可通，實驗結束，
補充
R1、R2、R3、R4、R5的路由表總覽：

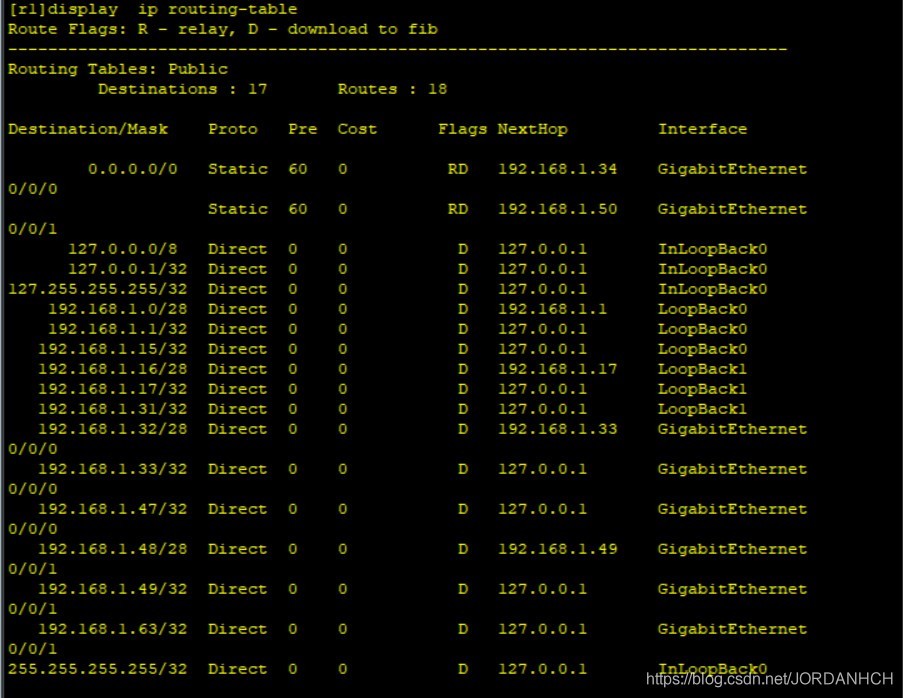

R1：

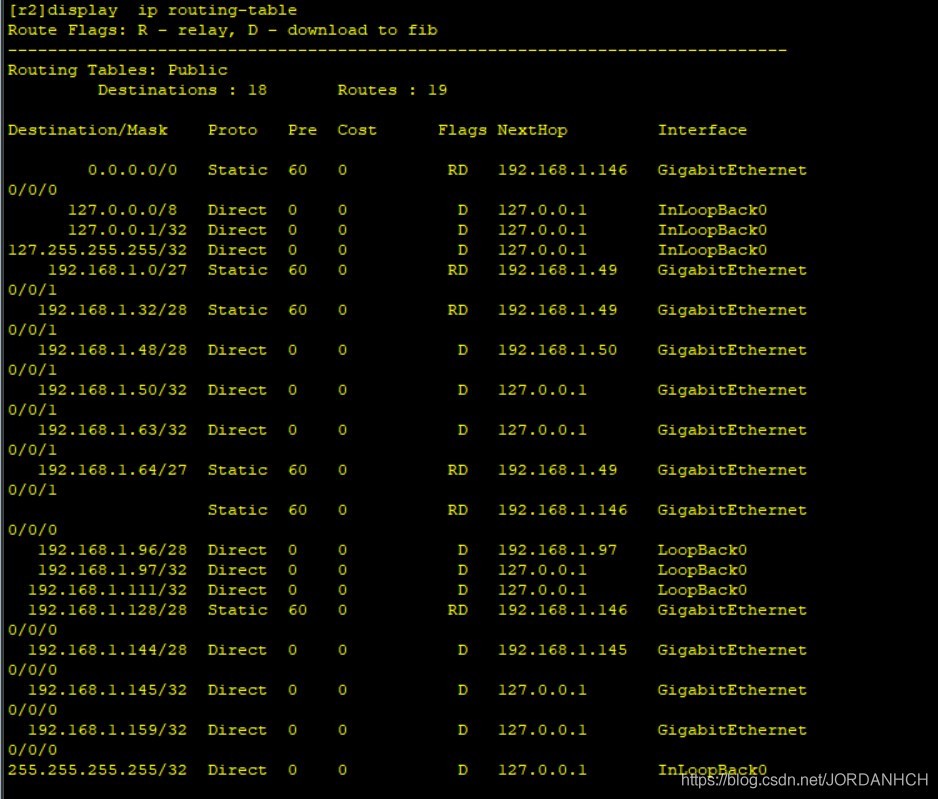

R2：

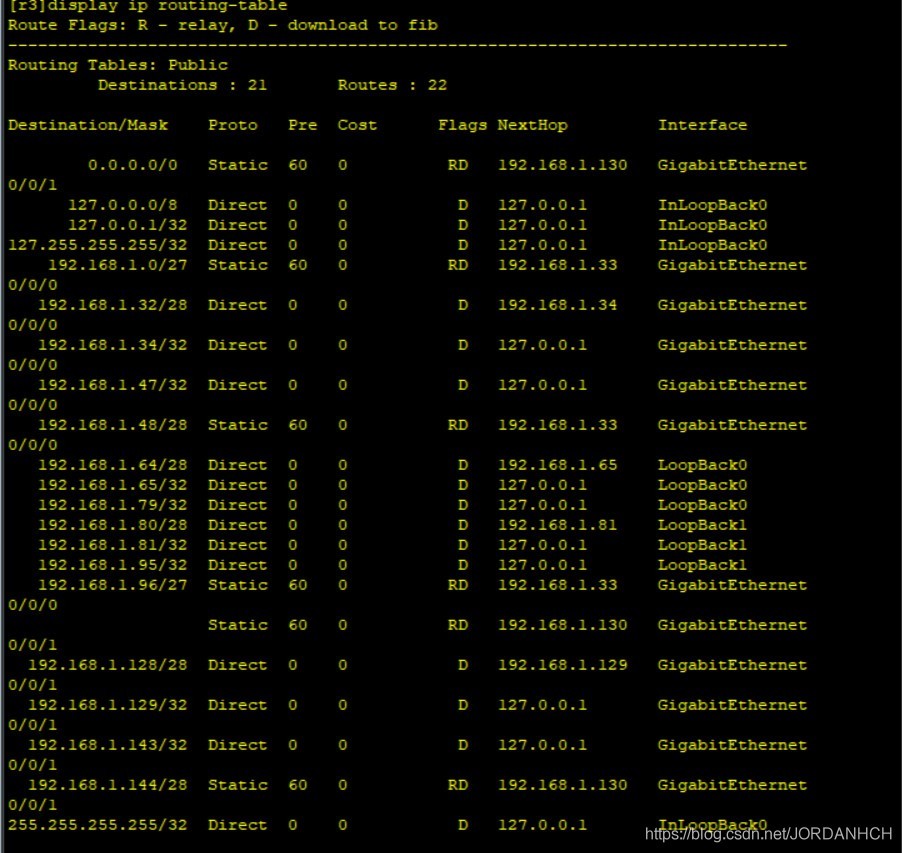

R3：

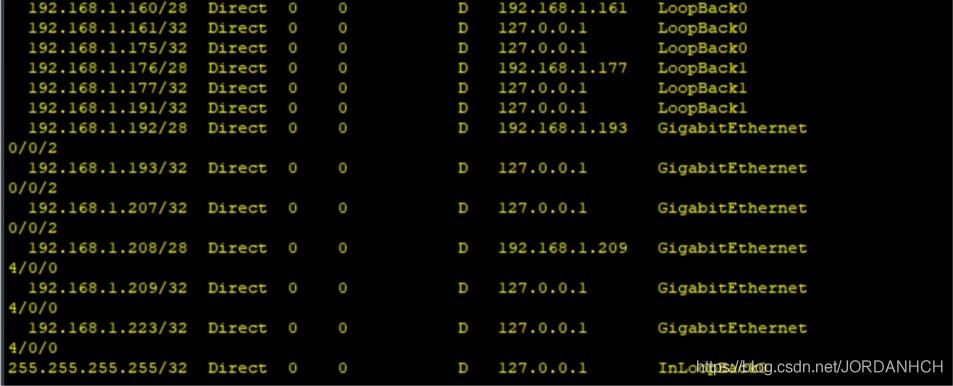

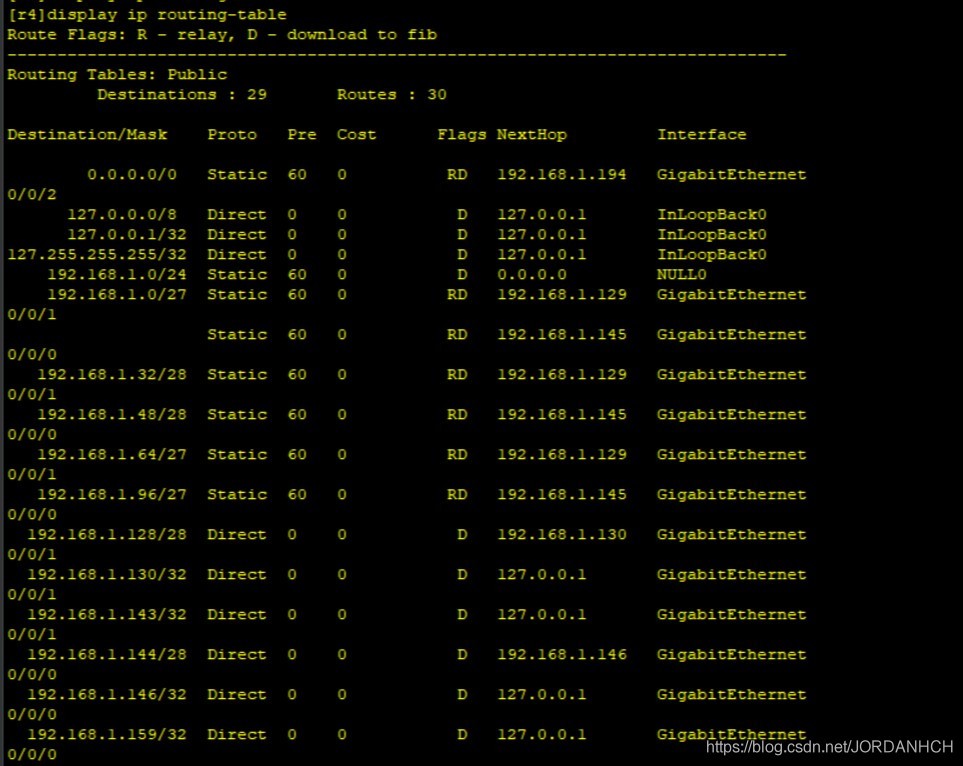

R4：

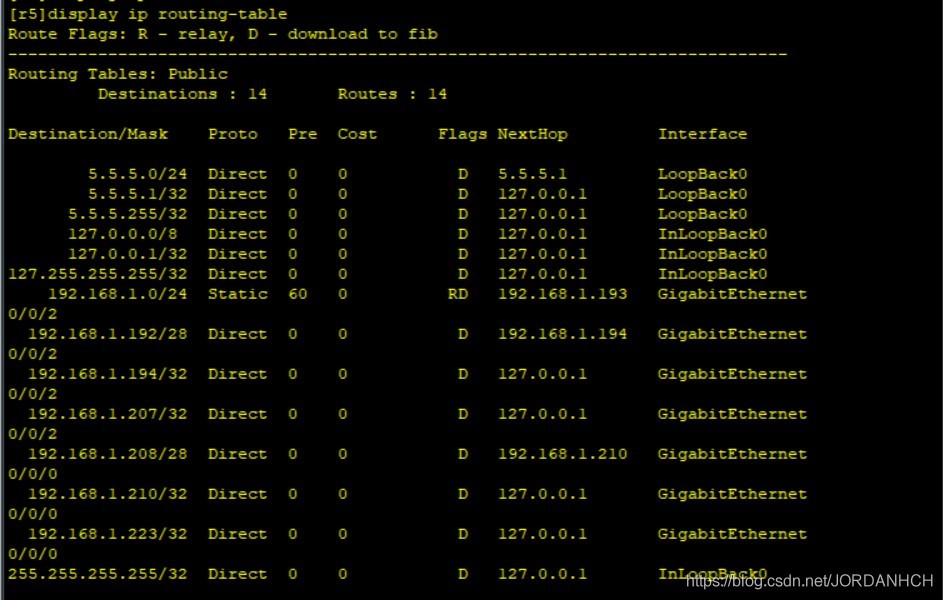

R5：
注：本人小白一個，有問題歡迎各位大佬指正，萬分感謝，
