前言

Keepalived起初是專門針對LVS設計的一款強大的輔助工具，主要用來提供故障切換和健康檢查功能———判斷LVS負載調度器，節點服務器的可用性，及時隔離并替換為新的服務器，當故障主機恢復后將其重新加入群集中，

一 Keepalived

1.1 Keepalived運用分析

企業應用中，單臺服務器承擔應用存在單點故障的危險
單點故障一旦發生，企業服務將發生中斷，造成極大的危害

1.2 Keepalived工具介紹

專為LVS和HA設計的一款健康檢查工具

作用：

支持故障自動切換（Failover）
支持節點健康狀態檢查（Health Checking）

1.3 Keepalived實作原理剖析

Keepalived采用VRRP熱備份協議
實作Linux服務器的多機熱備份功能

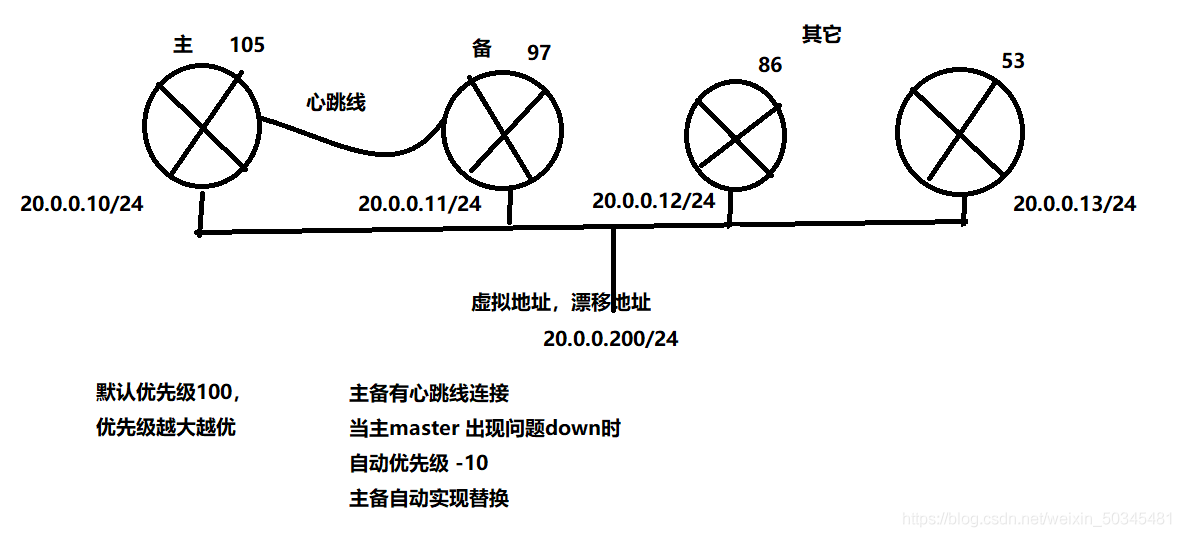

1.3.1 VRRP

VRRP（虛擬路由冗余協議）是針對路由器的一種備份解決方案

由多臺路由器組成一個熱備組，通過共用的虛擬IP地址對外提供服務
每個熱備組內同時只有一臺主路由器提供服務，其它路由器處于冗余狀態
若當前在線的路由器失效，則其它路由器會根據設定的優先級自動接替虛擬IP地址，繼續提供服務，

在這里插入圖片描述

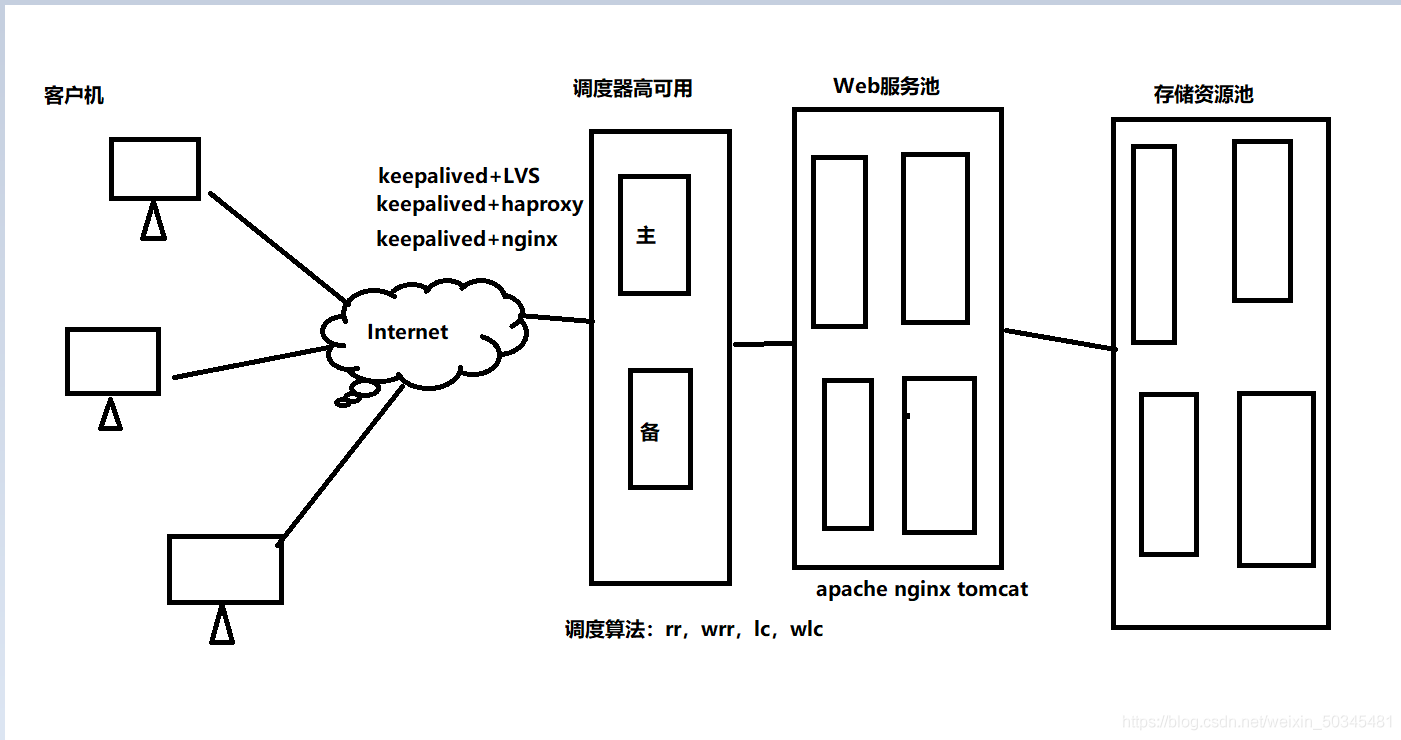

1.4 Keepalived講解

1.Keepalived可實作多機熱備，每個熱備組可有多臺服務器
2.雙機熱備的故障切換是由虛擬IP地址的漂移來實作，適用于各種應用服務器
3.實作基于Web服務的雙機熱備

在這里插入圖片描述

1.5 Keepalived安裝與啟動

1.在LVS群集環境中應用時，也需用到ipvsadm管理工具
2.YUM安裝Keepalived
3.啟用Keepalived服務

1.6 配置Keepalived master服務器

1.Keepalived配置目錄位于/etc/keepalived

2.keepalived.conf是主組態檔

global_defs{...}區段指定全域引數
vrrp_instance實體名稱{...}區段指定VRRP熱備引數）（組1，組2）
注釋文字以“！”符號開頭
目錄samples，提供了許多配置樣例作為參考

3.常用配置選項

router_id HA_TEST_R1:本路由器（服務器）的名稱
vrrp_instance VI_1:定義VRRP熱備實體
state MASTER:熱備狀態，MASTER表示主服務器
interface ens33:承載VIP地址的物理介面
virtual_router_id 1:虛擬路由器的ID號，每個熱備組保持一致
priority 100：優先級，數值越大越優先級越高
advert_int 1：通告間隔秒數（心跳頻率）（1秒）
auth_type PASS:認證型別
auth_pass 123456：密碼字串
virtaul_ipaddress{vip}:指定漂移地址（VIP），可以有多個

1.7 配置Keepalived slave服務器

1.Keepalived備份服務器的配置與master的配置有三個選項不同

router_id:設為自有名稱
state：設為BACKUP
priority：值低于主服務器

2.其它選項與master相同

二部署LVS和Keepalived協同合作群集

2.1 部署Keepalived顯示雙機熱備效果

2.1.1 如何顯示雙機熱備的效果

主，備機均啟用Web服務，設定不同內容
先后禁用，啟用主服務器的網卡（主服務器down，測驗主備）
針對節點服務器同理進行操作

2.2 環境準備

2.2.1 設備明細

20.0.0.10 lvs1+keepalived  virtual-ip 20.0.0.200
20.0.0.11 lvs2+keepalived  virtual-ip 20.0.0.200
20.0.0.12 web1
20.0.0.13 web2
20.0.0.14 nfs
20.0.0.15 client

2.2.2 所有設備重命名

[root@server1 ~]# hostnamectl set-hostname lvs01
[root@server1 ~]# bash

[root@server2 ~]# hostnamectl set-hostname lvs02
[root@server2 ~]# bash

[root@client1 ~]#  hostnamectl set-hostname web1
[root@client1 ~]# bash

[root@server1 ~]#  hostnamectl set-hostname web2
[root@server1 ~]# bash

[root@localhost ~]# hostnamectl set-hostname nfs
[root@localhost ~]# bash

[root@server6 ~]# hostnamectl set-hostname client
[root@server6 ~]# bash

2.3 部署流程

2.3.1 在nfs存盤服務器上

1.配置共享目錄，并創建兩個網頁作為web1，web2的頁面

[root@nfs ~]# mkdir /web1
[root@nfs ~]# mkdir /web2
[root@nfs ~]# echo "<h1>this is apple lvs1.</h1>" > /web1/index.html
[root@nfs ~]# echo "<h1>this is apple lvs2.</h1>" > /web2/index.html

2.查看軟體是否安裝

[root@nfs ~]# rpm -qa | grep nfs-utils
[root@nfs ~]# rpm -qa | grep rpcbind

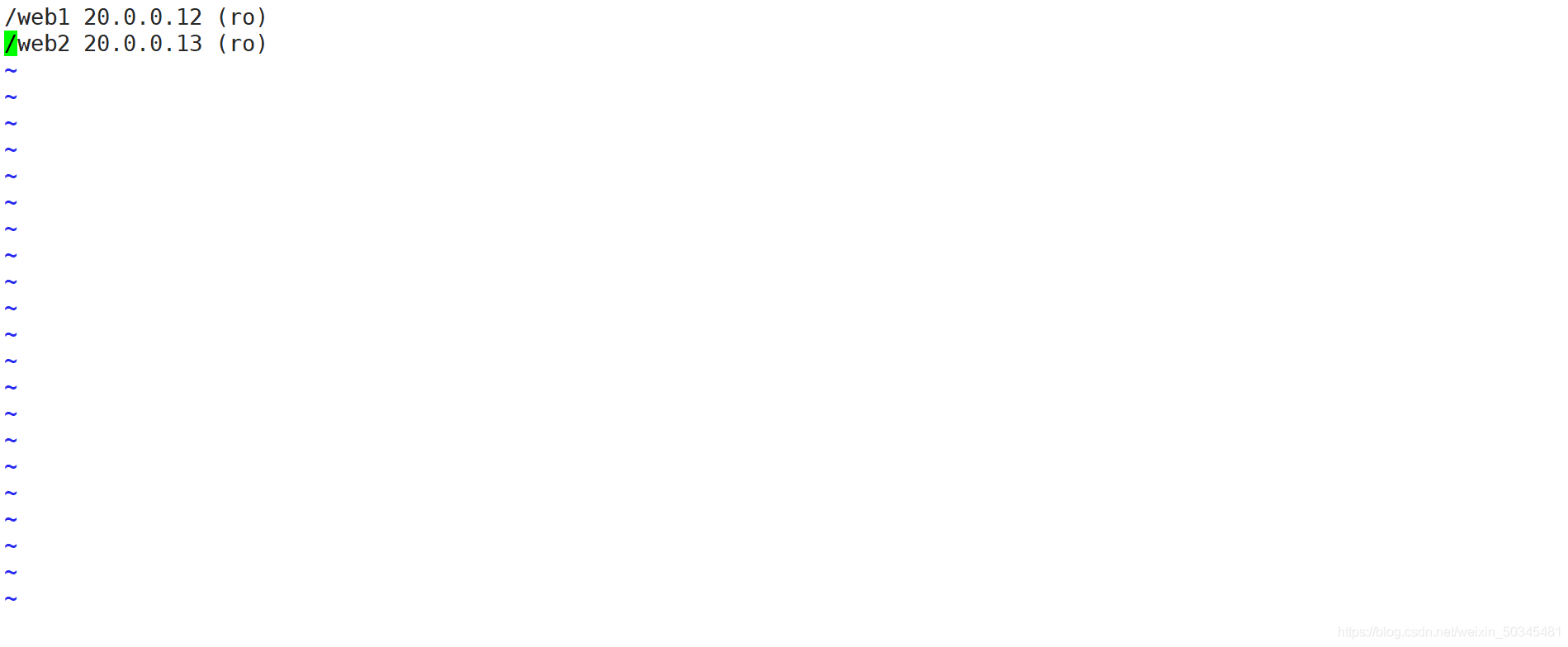

3.組態檔

[root@nfs ~]# vi /etc/exports
[root@nfs ~]# systemctl restart rpcbind    服務啟動
[root@nfs ~]# systemctl restart nfs

/web1 20.0.0.12 (ro)
/web2 20.0.0.13 (ro)

在這里插入圖片描述

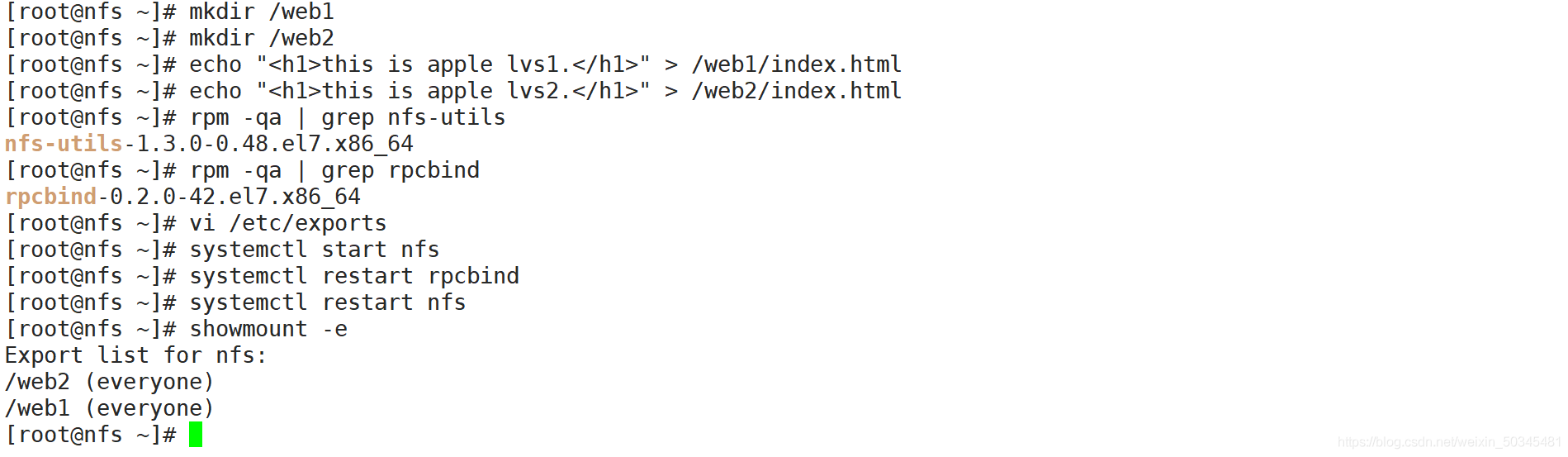

4.查看共享情況

[root@nfs ~]# showmount -e

在這里插入圖片描述

2.3.2 在web1，web2節點服務器上

1.安裝軟體

[root@web1 ~]# yum -y install httpd
[root@web2 ~]# yum -y install httpd

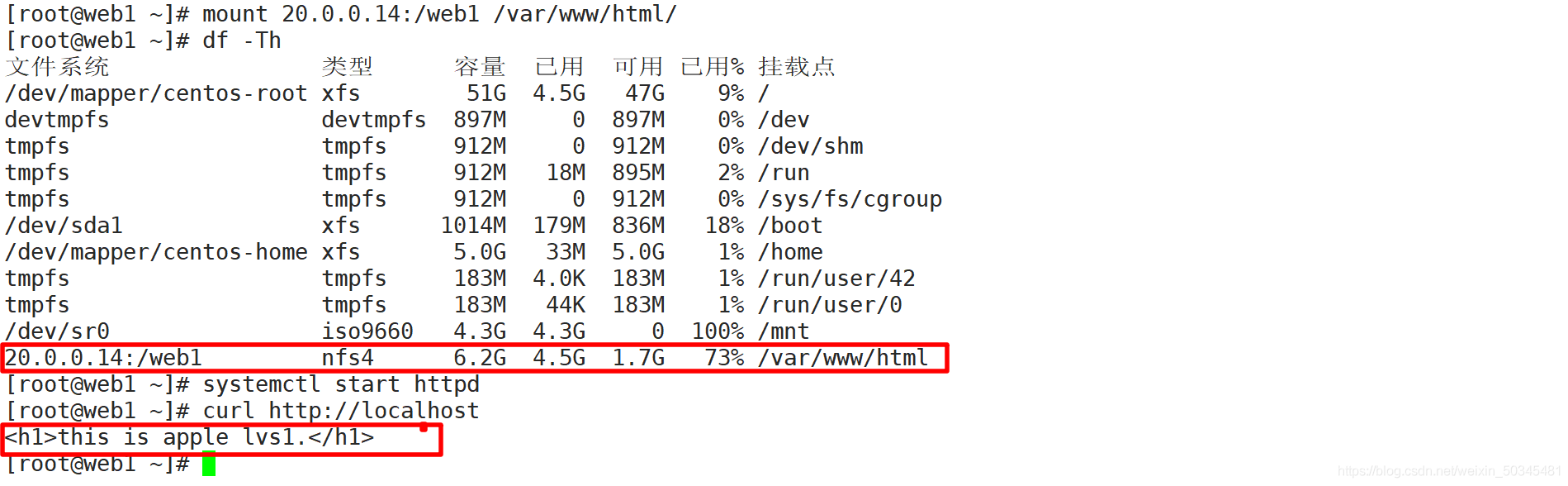

2.掛載到nfs存盤服務器上

[root@web1 ~]# mount 20.0.0.14:/web1 /var/www/html/
[root@web1 ~]# df -Th  查看掛載情況
[root@web1 ~]# systemctl start httpd   服務啟動
[root@web1 ~]# curl http://localhost   測驗網頁

在這里插入圖片描述
在web2上

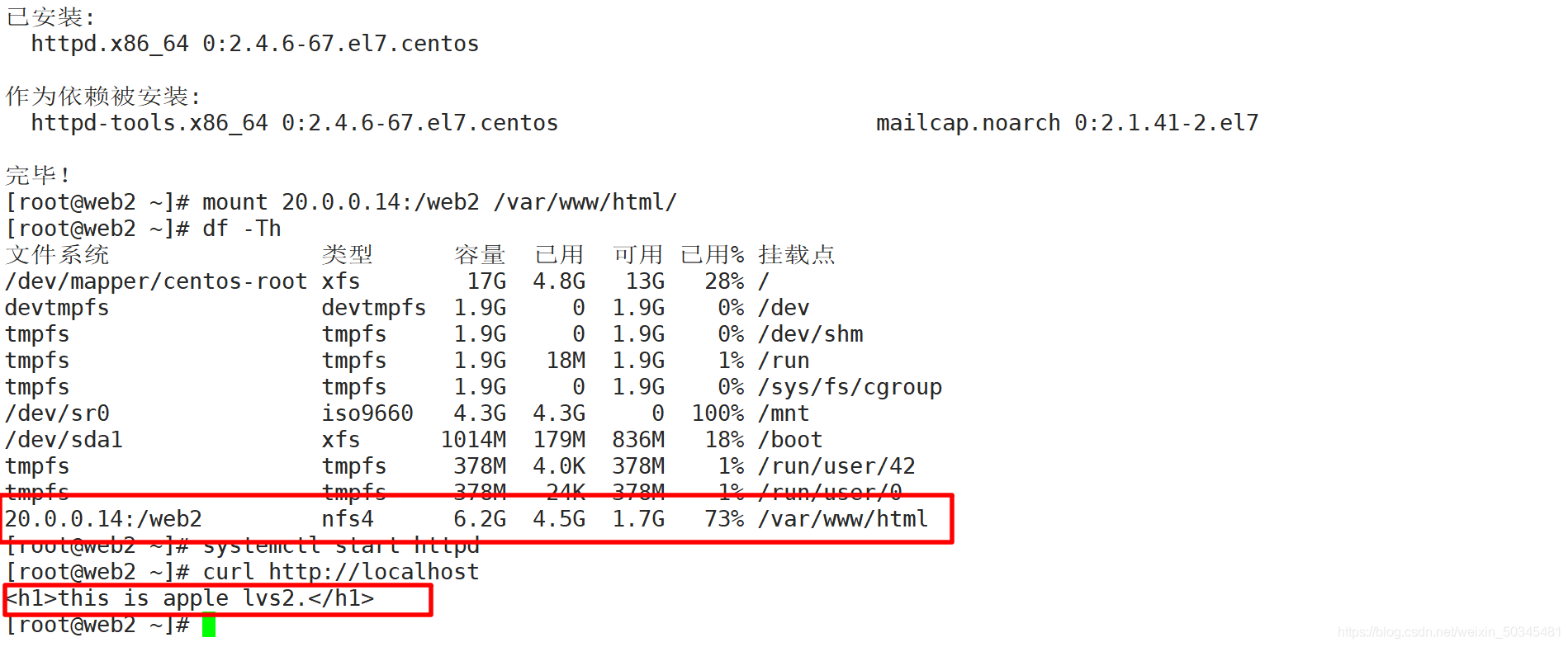

[root@web2 ~]# mount 20.0.0.14:/web2 /var/www/html/
[root@web2 ~]# df -Th
[root@web2 ~]# systemctl start httpd
[root@web2 ~]# curl http://localhost

在這里插入圖片描述

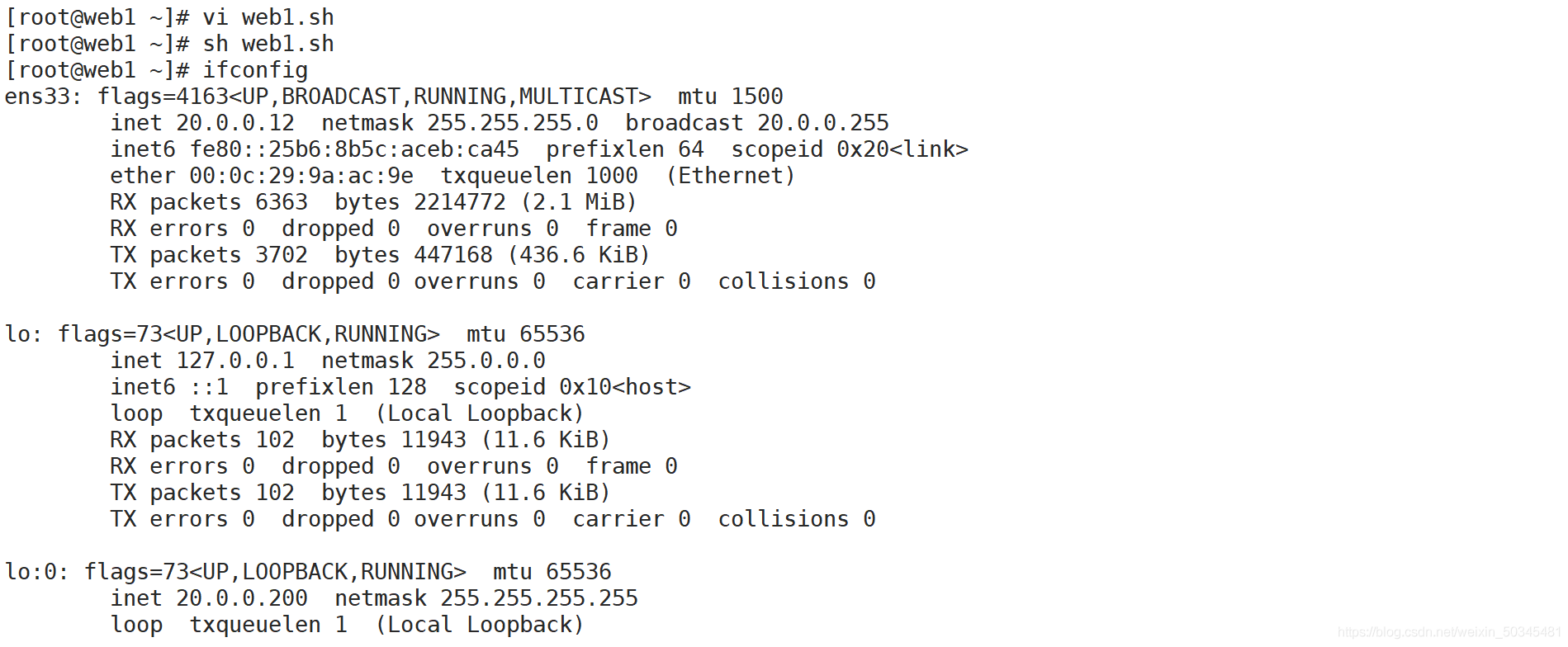

在wed1節點服務器上
配置腳本

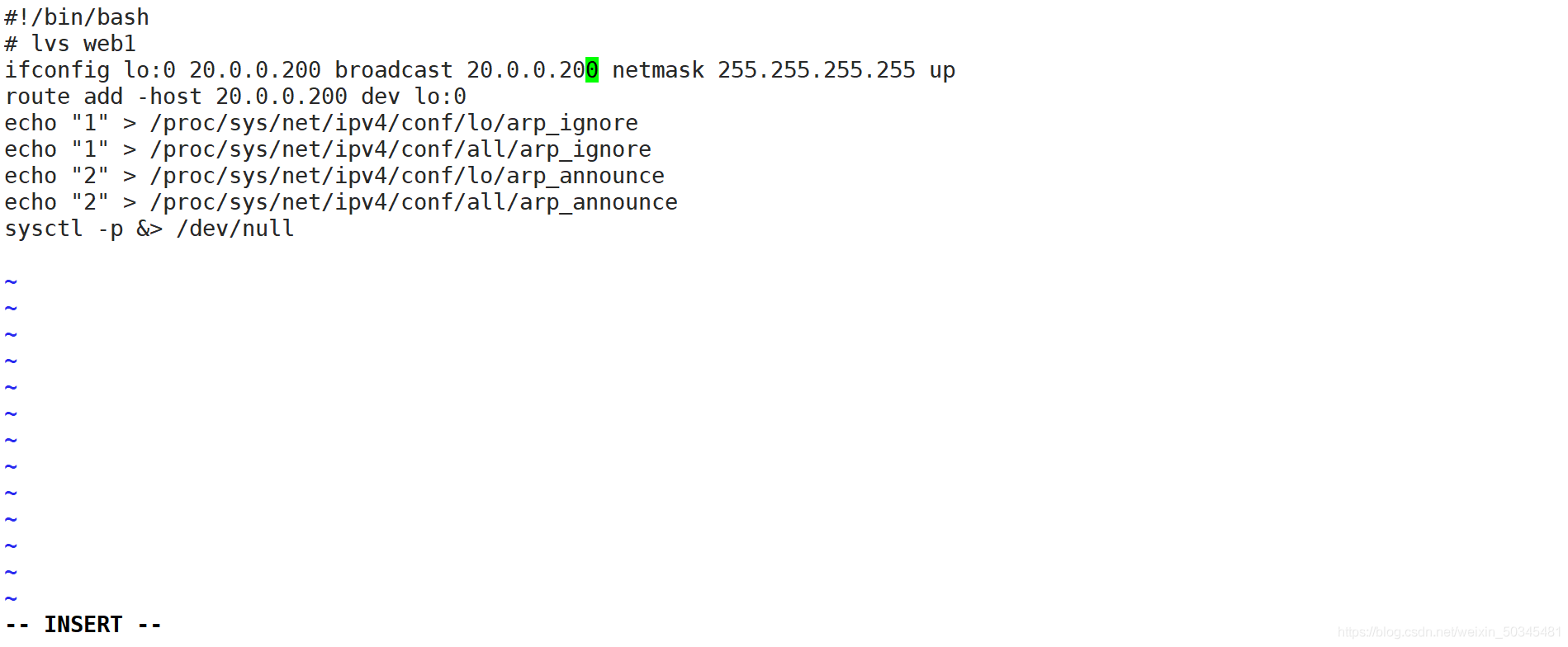

[root@web1 ~]# vi web1.sh
[root@web1 ~]# sh web1.sh  腳本啟動

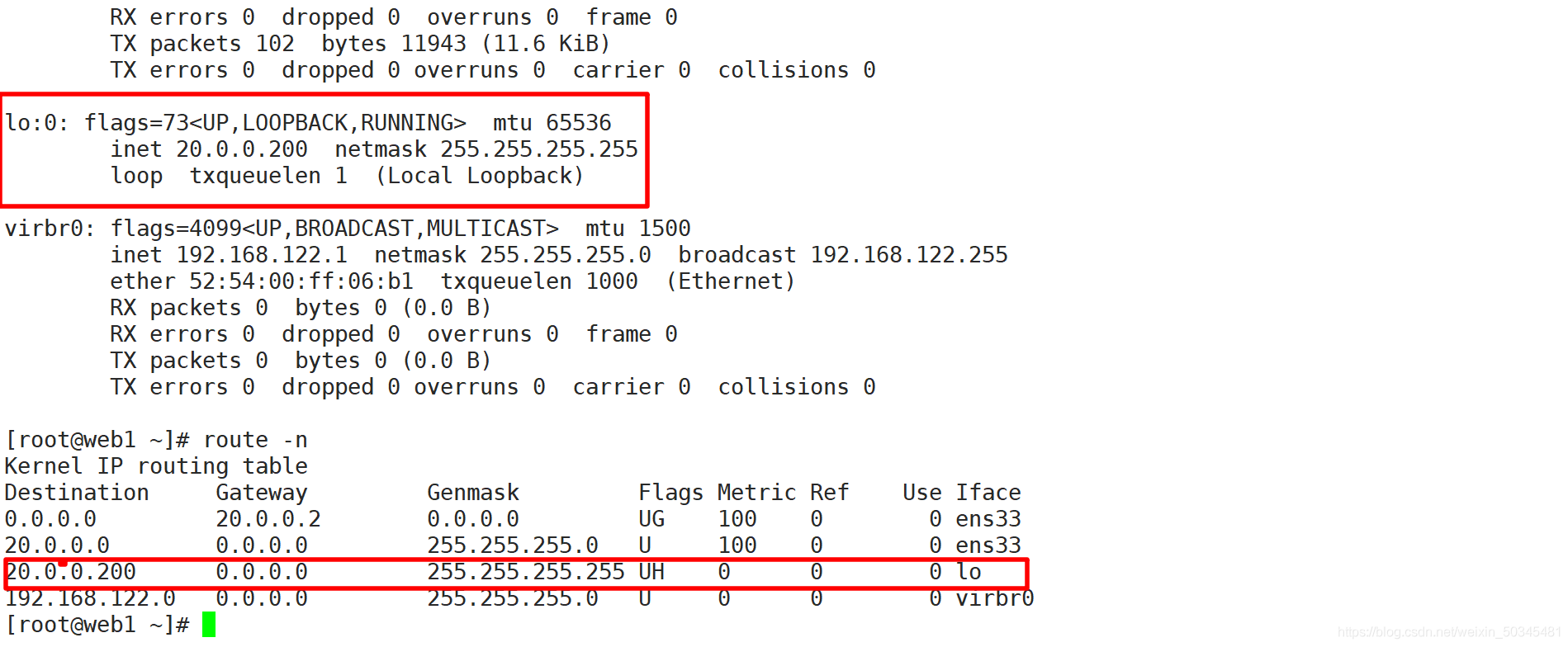

[root@web1 ~]# ifconfig 查看虛擬介面
[root@web1 ~]# route -n    查看增加的路由

#!/bin/bash
# lvs web1                廣播地址             子網掩碼
ifconfig lo:0 20.0.0.200 broadcast 20.0.0.200 netmask 255.255.255.255 up    立即啟用
route add -host 20.0.0.200 dev lo:0    虛介面生成一個路由
echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p &> /dev/null   加載生效，并在螢屏中輸出不顯示

在這里插入圖片描述

在這里插入圖片描述

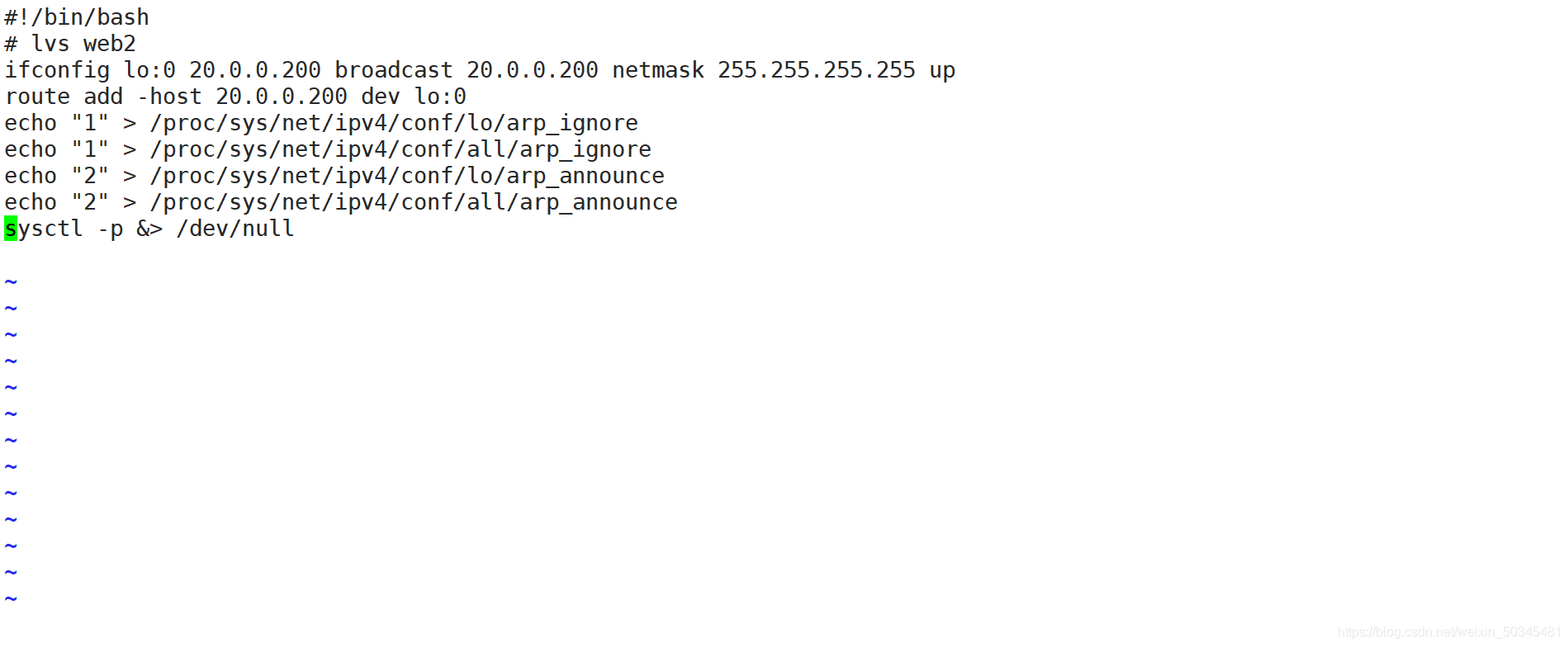

在web2上同理

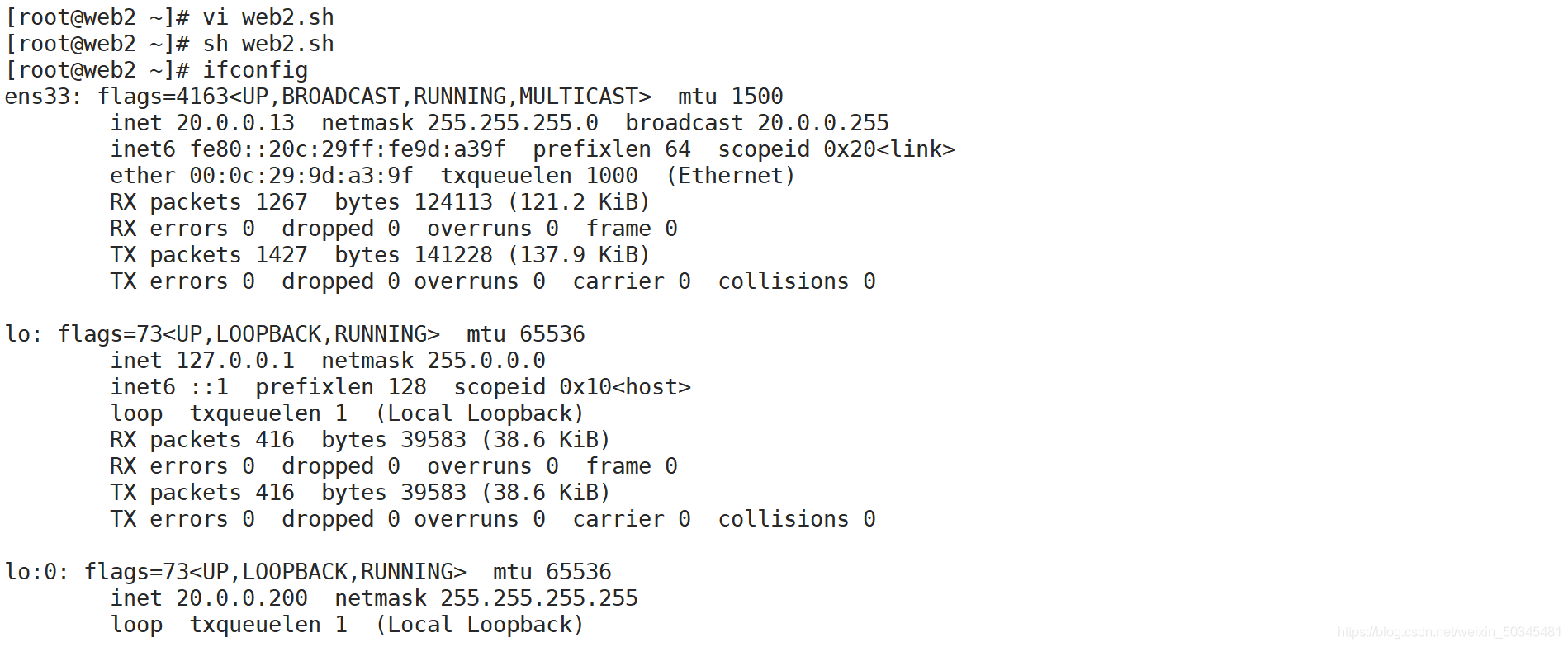

[root@web2 ~]# vi web2.sh
[root@web2 ~]# sh web2.sh

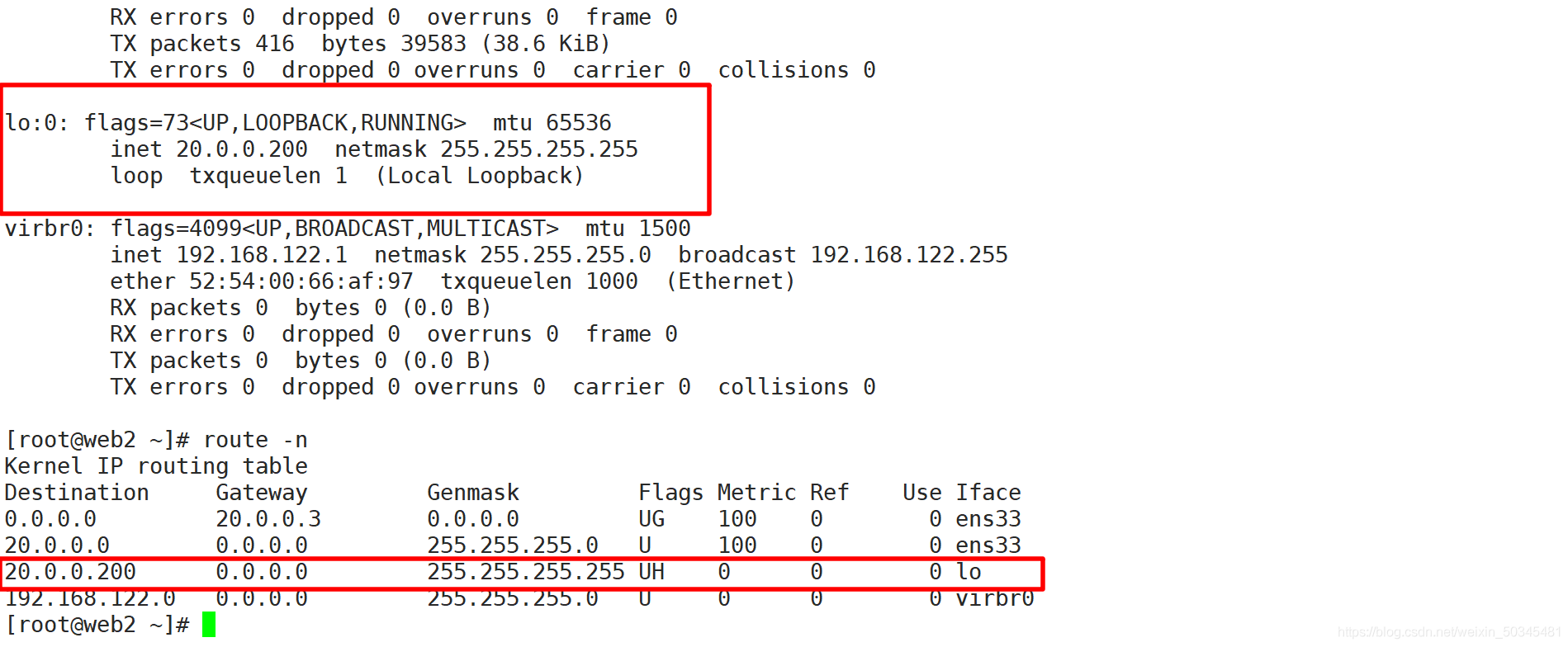

[root@web2 ~]# ifconfig
[root@web2 ~]# route -n

在這里插入圖片描述

2.3.3 在lvs1 主調度器

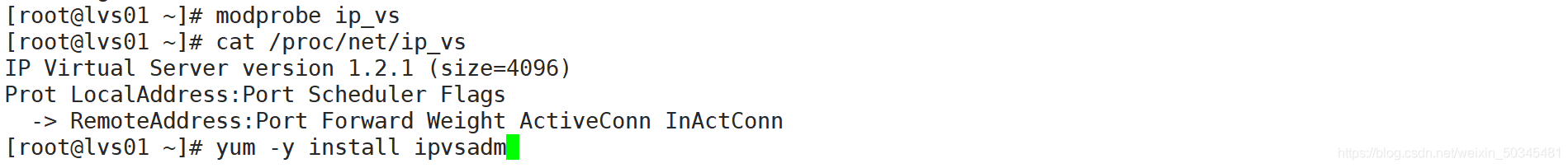

1.確認內核對LVS的支持，手動加載

[root@lvs01 ~]# modprobe ip_vs 對ip_vs的探測加載
[root@lvs01 ~]# cat /proc/net/ip_vs  查看基本資訊
[root@lvs01 ~]# yum -y install ipvsadm   安裝軟體

在這里插入圖片描述
先添加keepalived-2.0.13.tar.gz
開始配置keepalived

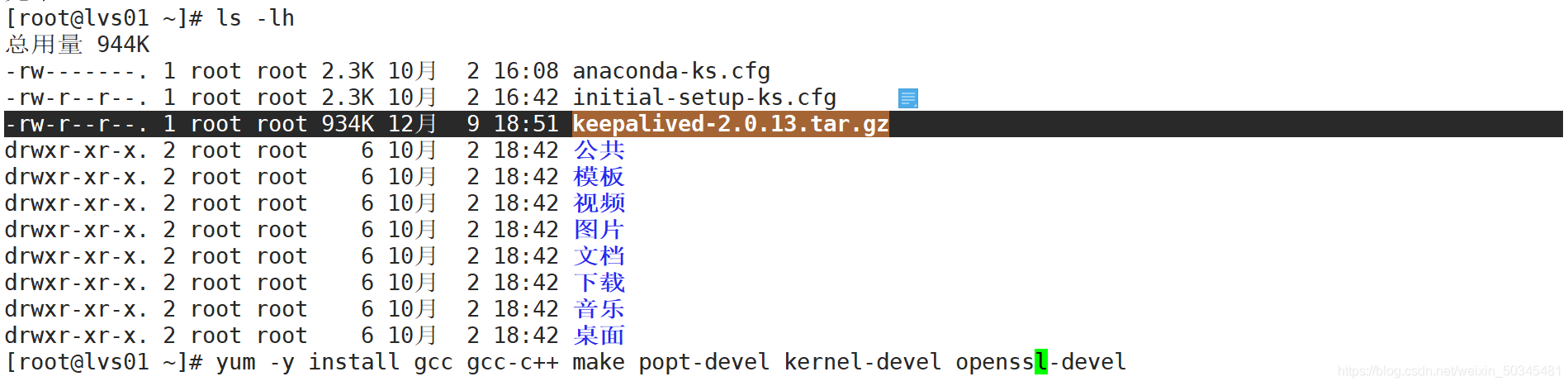

2.安裝依賴包

[root@lvs01 ~]# yum -y install gcc gcc-c++ make popt-devel kernel-devel openssl-devel

在這里插入圖片描述

3.解壓縮軟體

[root@lvs01 ~]# tar zxvf keepalived-2.0.13.tar.gz
[root@lvs01 ~]# cd keepalived-2.0.13/  進入配置編譯安裝
[root@lvs01 keepalived-2.0.13]# ./configure --prefix=/    配置
[root@lvs01 keepalived-2.0.13]# make && make install   編譯安裝

[root@lvs01 keepalived-2.0.13]# ls -lh
[root@lvs01 keepalived-2.0.13]# cd keepalived/
[root@lvs01 keepalived]# cd etc/init.d/
[root@lvs01 init.d]# cp keepalived /etc/init.d/  復制檔案
[root@lvs01 init.d]# cd
[root@lvs01 ~]# systemctl enable keepalived.service     設定開機自啟動

在這里插入圖片描述

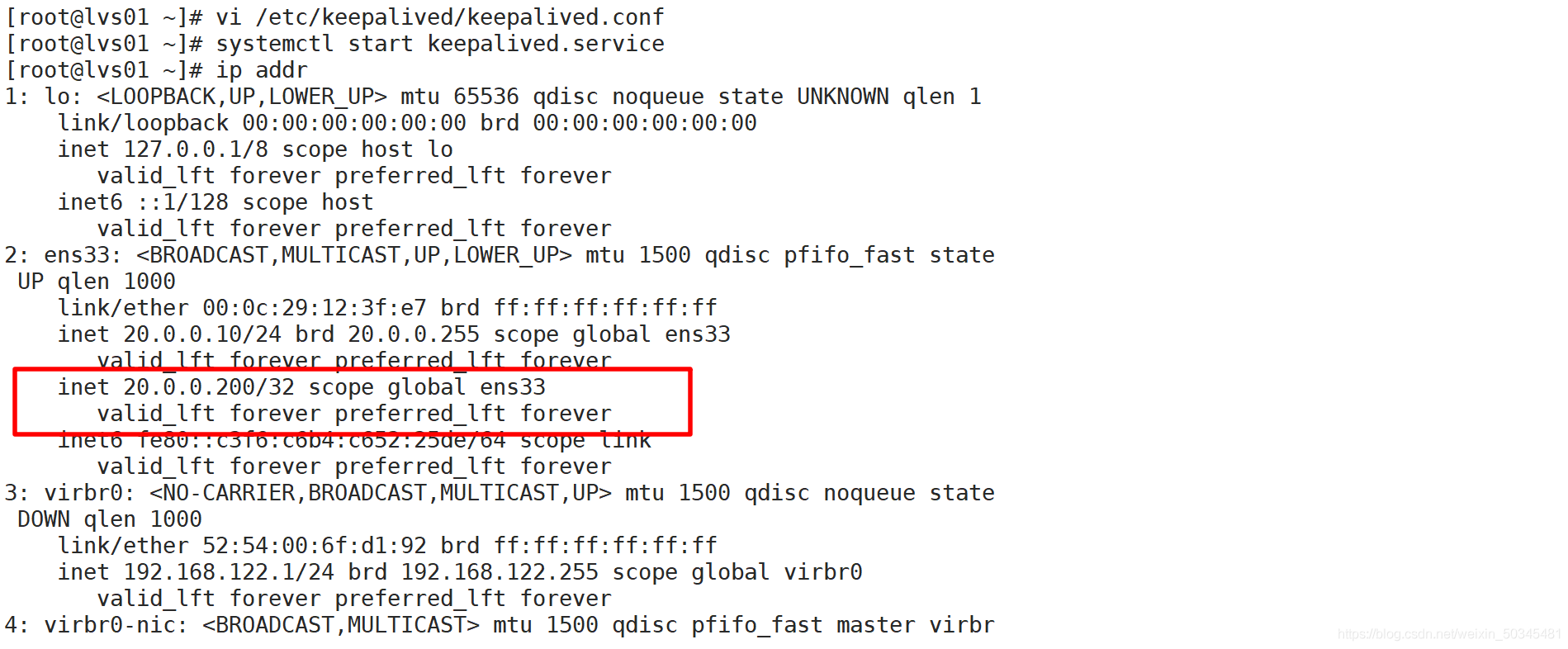

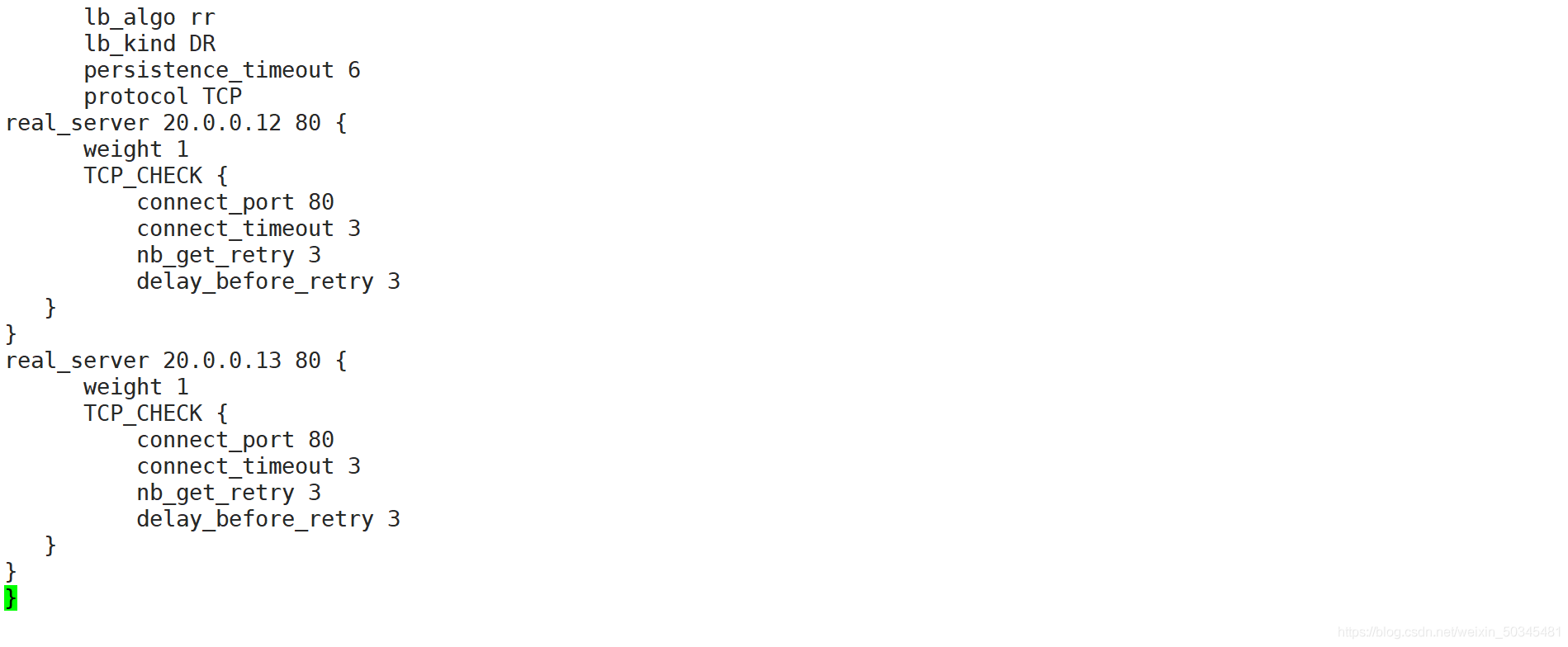

4.編輯組態檔

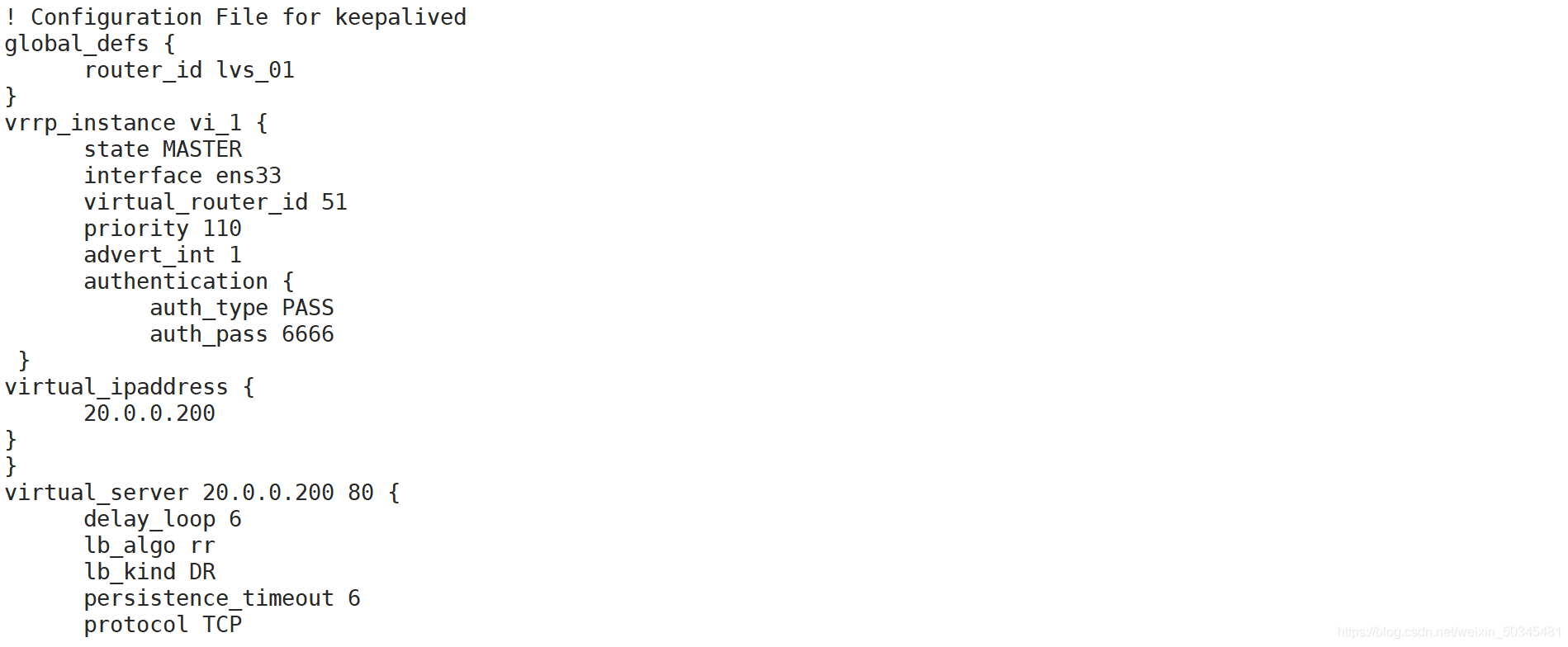

[root@lvs01 ~]# vi /etc/keepalived/keepalived.conf
[root@lvs01 ~]# systemctl start keepalived.service  啟動服務
[root@lvs01 ~]# ip addr  查看虛擬地址，存在主調度器上

global_defs {
      router_id lvs_01      本服務器名稱
}
vrrp_instance vi_1 {        定義VRRP熱備實體
      state MASTER          熱備狀態，MASTER表示主服務器，BACKUP表示從服務器
      interface ens33       承載VIP地址的物理介面
      virtual_router_id 51  虛擬路由器的ID號，每個熱備組保持一致
      priority 110          優先級，數值越大越優先級越高，默認100
      advert_int 1          通告間隔秒數（心跳頻率）
      authentication {      熱備認證資訊，每個熱備組保持一致
           auth_type PASS   認證型別（密碼認證）
           auth_pass 6666   密碼字串
 }
virtual_ipaddress {         指定漂移地址（VIP），虛擬地址，可以有多個
      20.0.0.200
}
}
virtual_server 20.0.0.200 80 {   虛擬服務器地址（VIP），埠
      lb_algo rr                 輪詢（rr）調度演算法
      lb_kind DR                 直接路由（DR）群集作業模式
      persistence_timeout 6      連接保持時間6秒
      protocol TCP               應用服務器采用的是TCP協議
real_server 20.0.0.12 80 {       第一個Web服務器節點的地址，埠（真實地址）
      weight 1                   節點的權重
      TCP_CHECK {                健康檢查方式
          connect_port 80        檢查的目標埠
          connect_timeout 3      連接超時（秒）
          nb_get_retry 3         重試次數
          delay_before_retry 3   重試間隔
   }
}
real_server 20.0.0.13 80 {       第二個Web服務器節點的地址，埠（真實地址）
      weight 1
      TCP_CHECK {
          connect_port 80
          connect_timeout 3
          nb_get_retry 3
          delay_before_retry 3
   }
}
}

在這里插入圖片描述

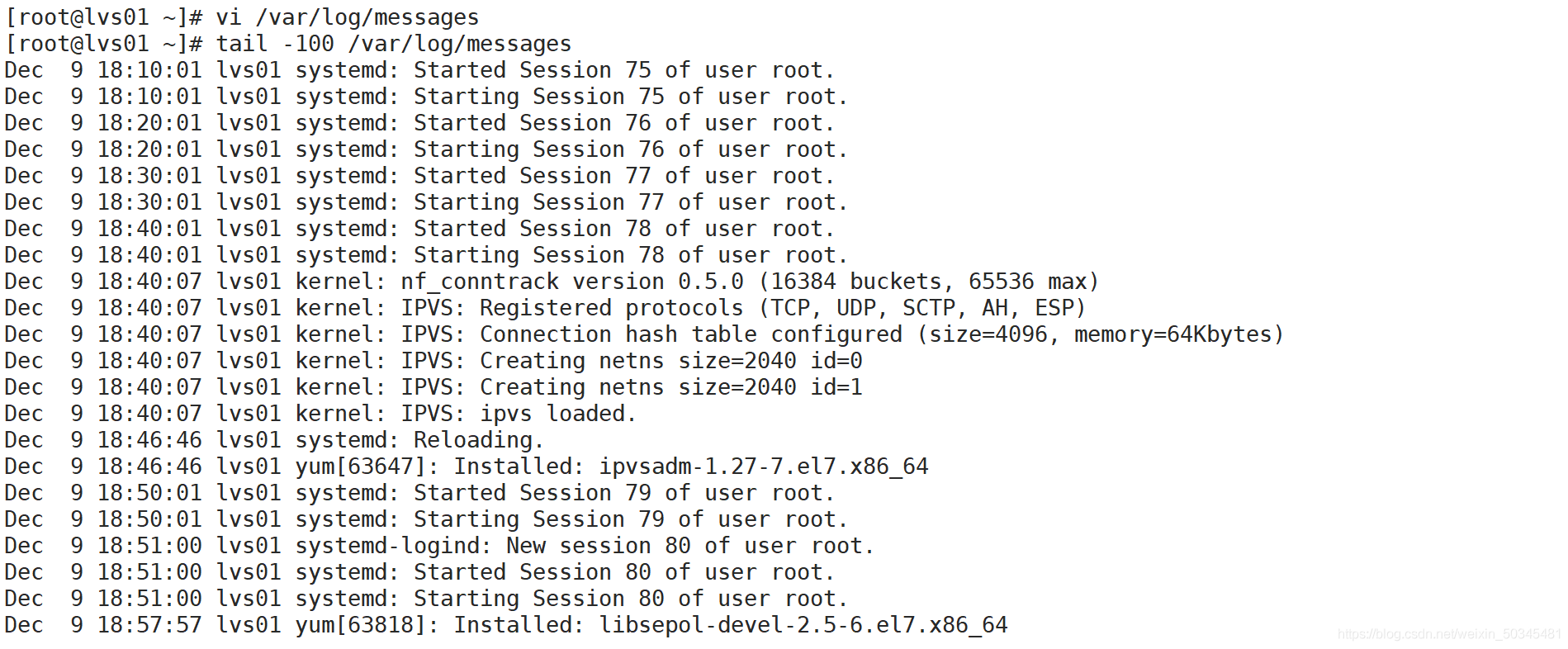

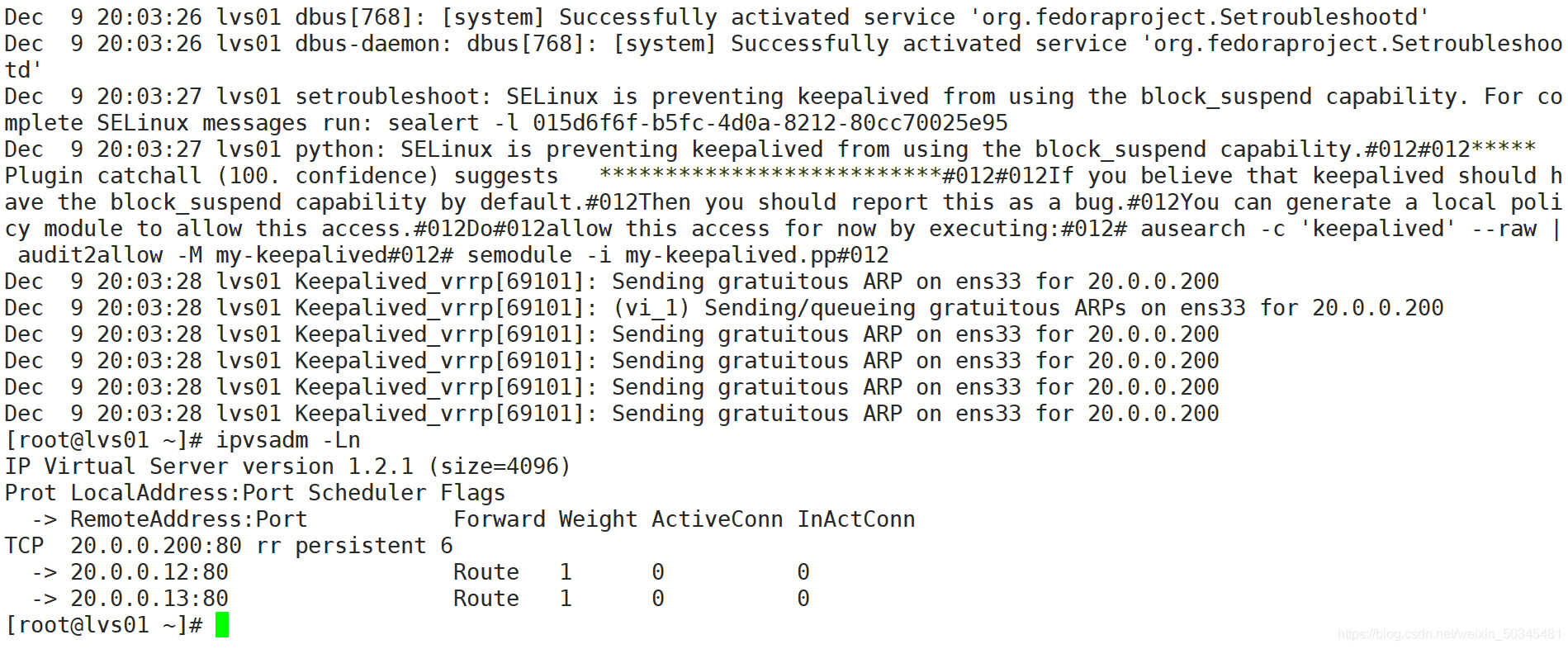

5.查看日志檔案中的引數變化

[root@lvs01 ~]# vi /var/log/messages
[root@lvs01 ~]# tail -100 /var/log/messages
[root@lvs01 ~]# ipvsadm -Ln  查看后臺調度情況

在這里插入圖片描述

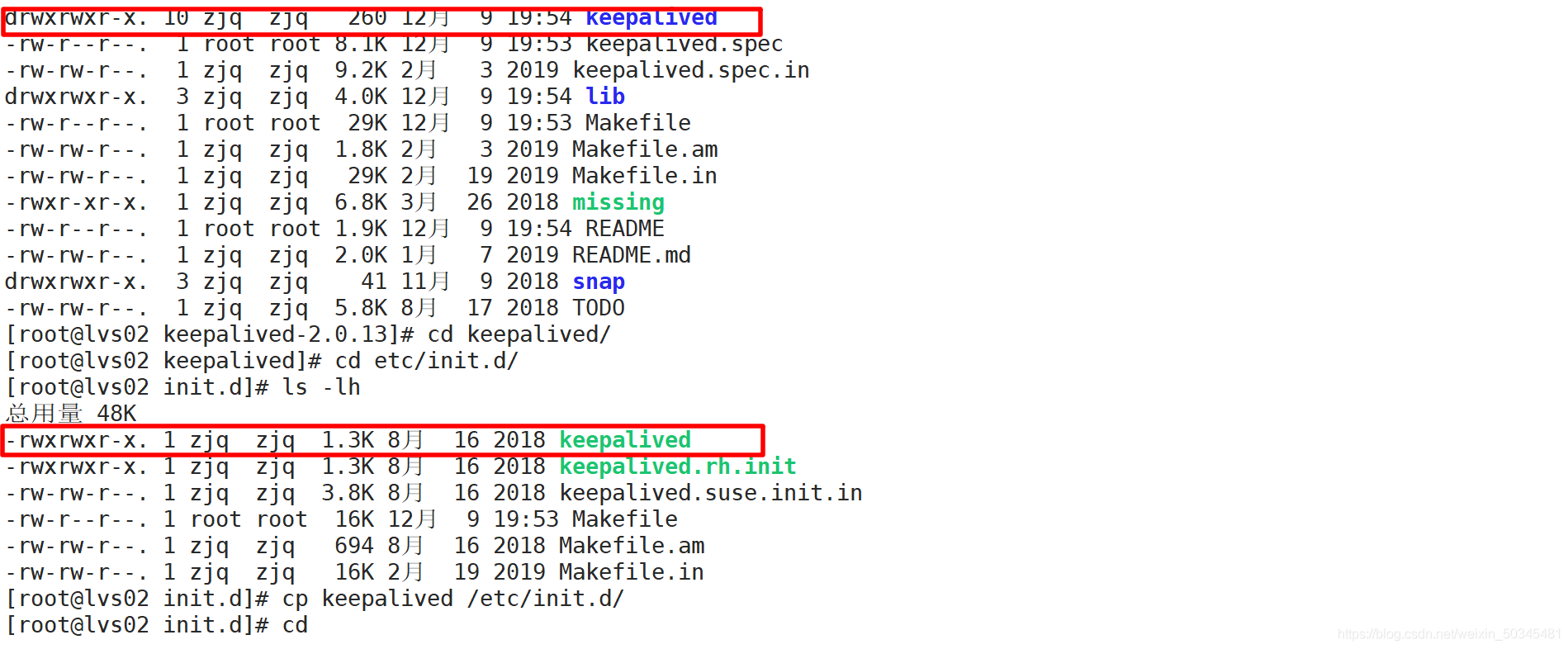

2.3.4 在lvs2備調度器上

完成基礎配置安裝

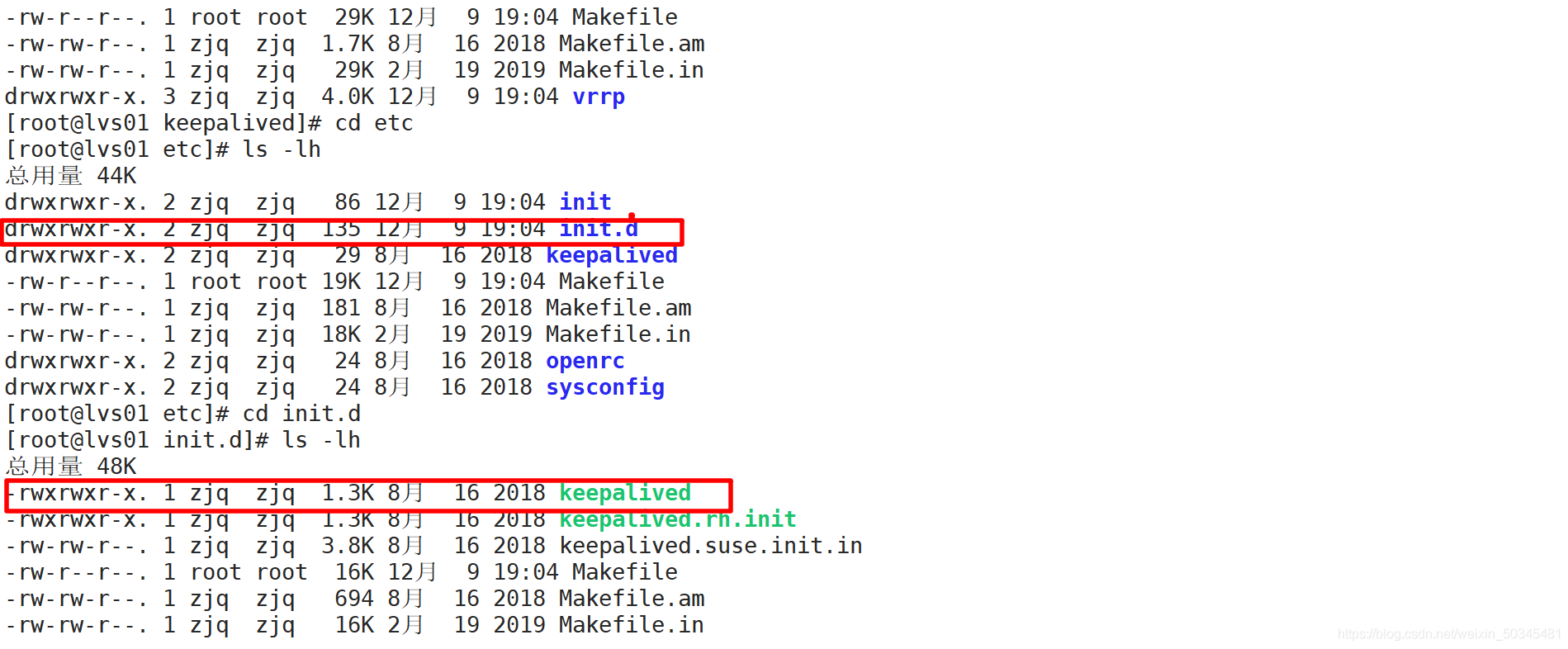

[root@lvs02 keepalived-2.0.13]# cd keepalived/
[root@lvs02 keepalived]# cd etc/init.d/
[root@lvs02 init.d]# ls -lh
[root@lvs02 init.d]# cp keepalived /etc/init.d/

在這里插入圖片描述

在lvs1服務器上

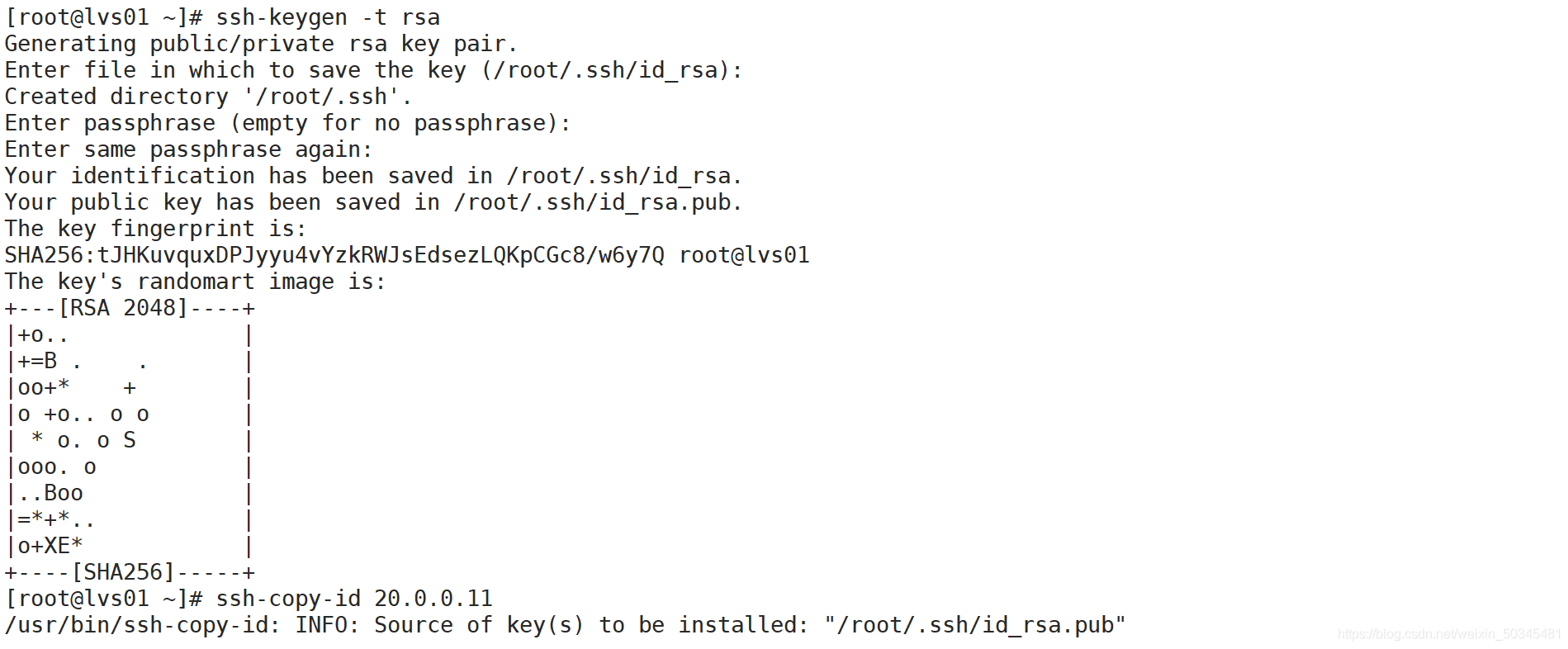

6.免密

[root@lvs01 ~]# ssh-keygen -t rsa
[root@lvs01 ~]# ssh-copy-id 20.0.0.11

在這里插入圖片描述
7.拷貝檔案

[root@lvs01 ~]# scp /etc/keepalived/keepalived.conf root@20.0.0.11:/etc/keepalived/

在這里插入圖片描述

2.3.3.1 決議：scp命令：遠程完全復制

格式1：在客戶機20.0.0.11上

scp root@20.0.0.12:/opt/a /root

拷貝用戶名為root，ip地址為20.0.0.12設備上opt目錄下a檔案到本機root目錄下

格式2：在服務器20.0.0.12上

scp /opt/b root@20.0.0.11:/root

拷貝本機上的opt目錄下的b檔案到用戶名root，ip地址20.0.0.11設備上的root目錄下

在lvs2 服務器上

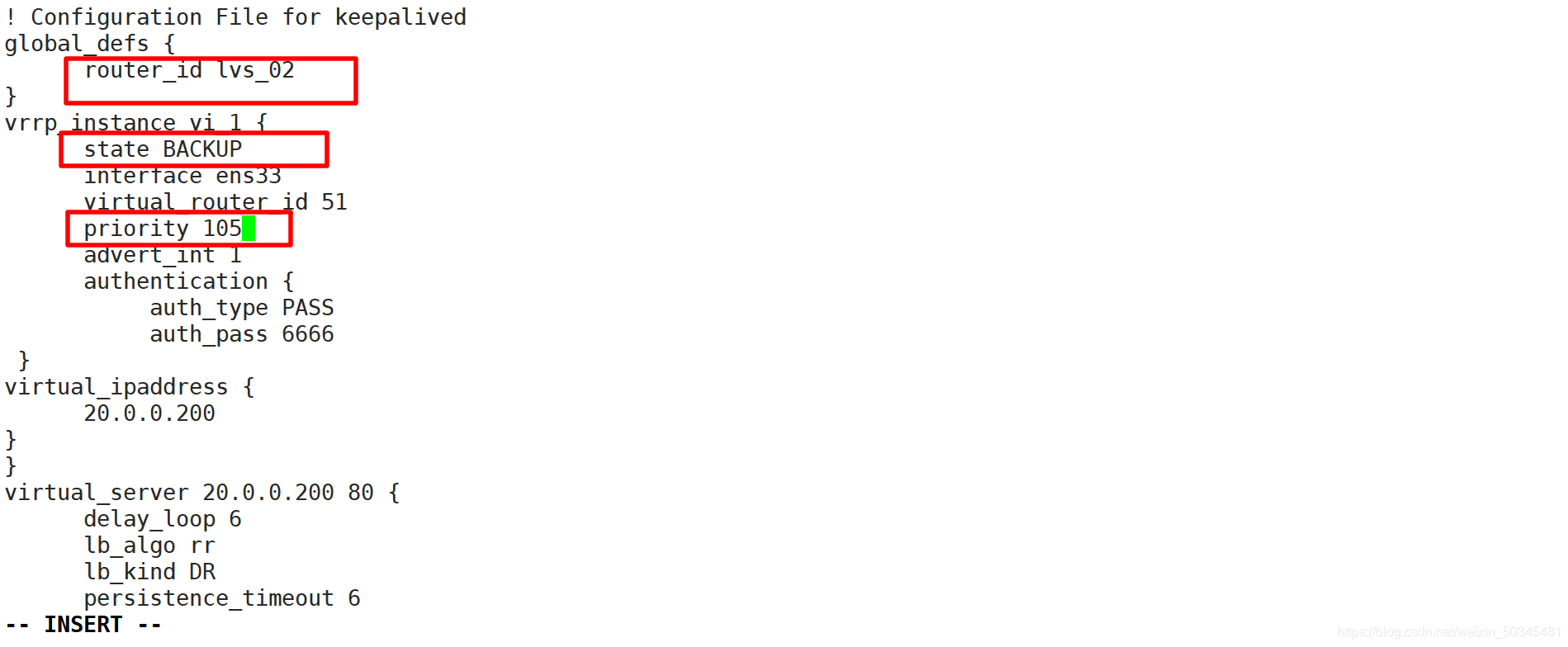

1.編輯組態檔

[root@lvs02 ~]# vi /etc/keepalived/keepalived.conf
修改引數
 router_id lvs_02   服務器名稱
state BACKUP                         熱備狀態，從服務器
 priority 105                              優先級

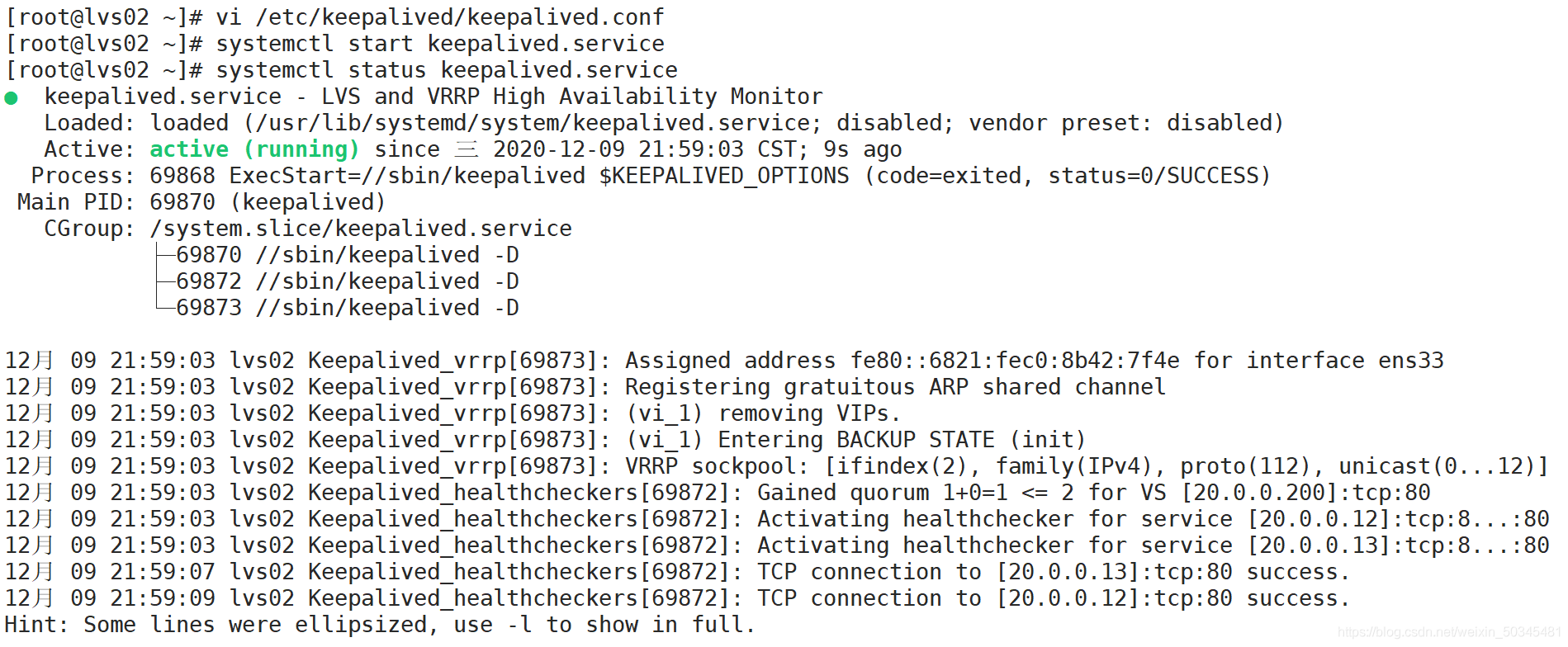

[root@lvs02 ~]# systemctl start keepalived.service   啟動服務
[root@lvs02 ~]# systemctl status keepalived.service   查看服務狀態

在這里插入圖片描述

在這里插入圖片描述
2.查看地址資訊

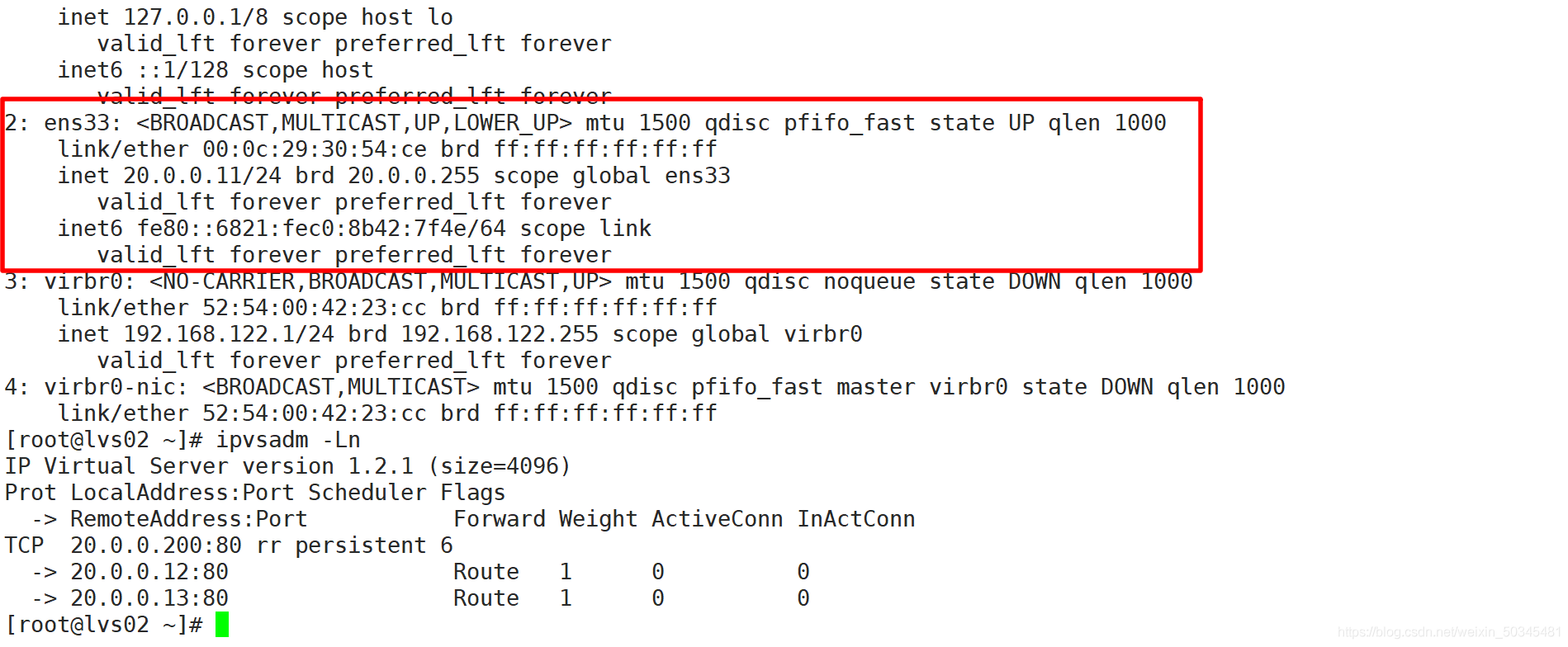

[root@lvs02 ~]# ip addr
發現無虛擬地址資訊，主備調度器之間存在差異
[root@lvs02 ~]# ipvsadm -Ln   查看調度資訊

在這里插入圖片描述

2.4 部署檢驗

2.4.1 調度器作業情況

在lvs01上

[root@lvs01 ~]# ipvsadm -Ln  查看連接情況

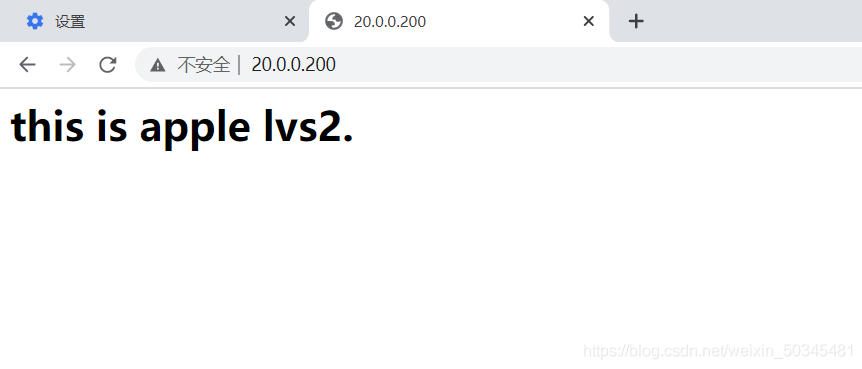

在瀏覽器上
http://20.0.0.200

在這里插入圖片描述

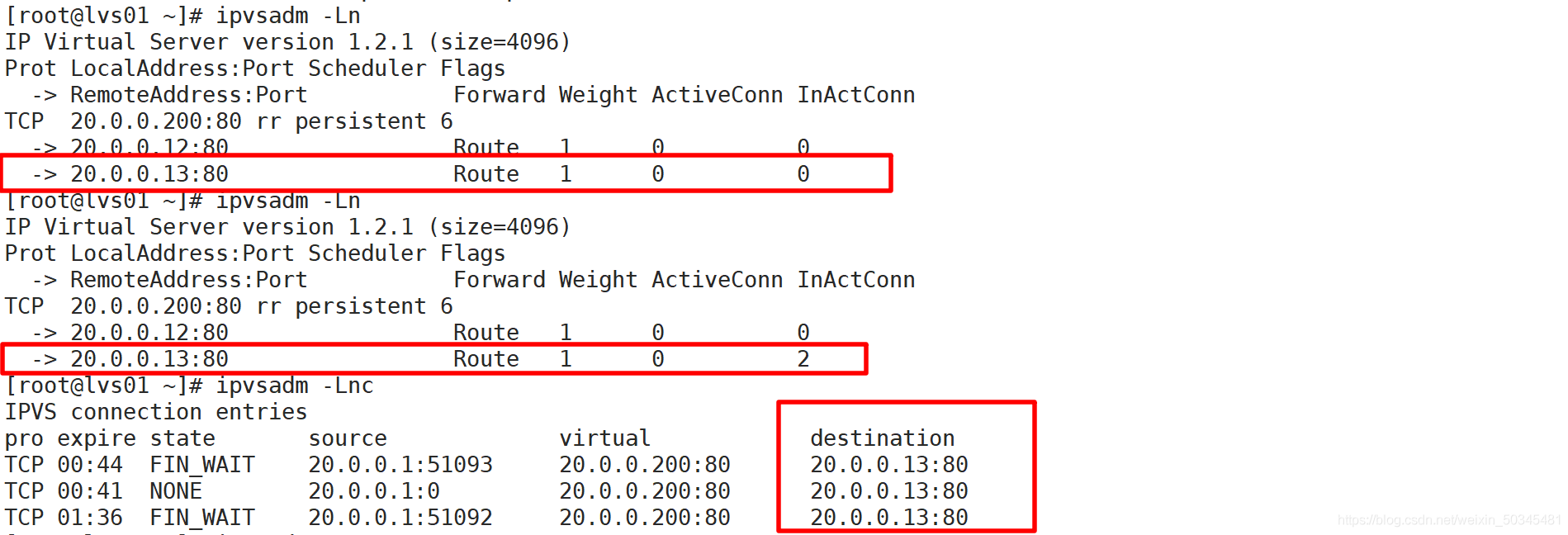

[root@lvs01 ~]# ipvsadm -Ln   查看連接情況
[root@lvs01 ~]# ipvsadm -Lnc  查看調度情況

在這里插入圖片描述

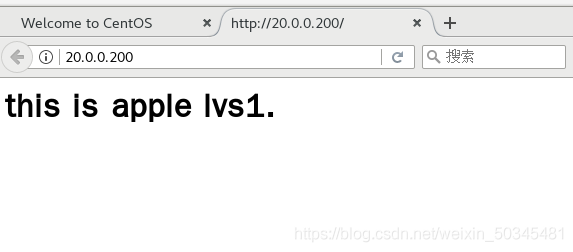

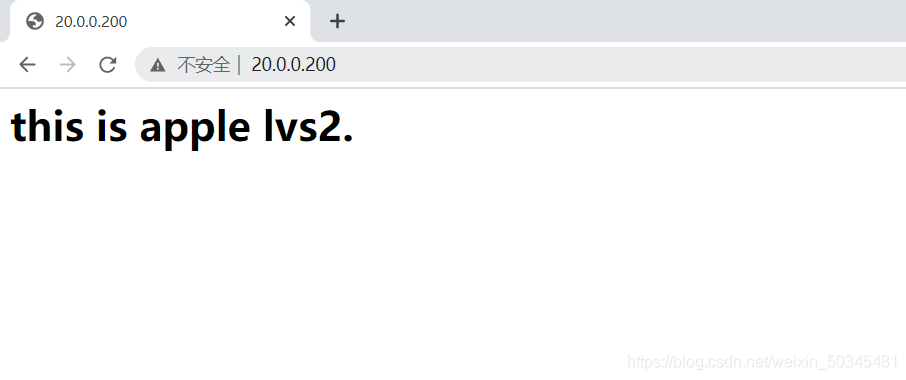

在客戶機client瀏覽器上
http://20.0.0.200
在這里插入圖片描述

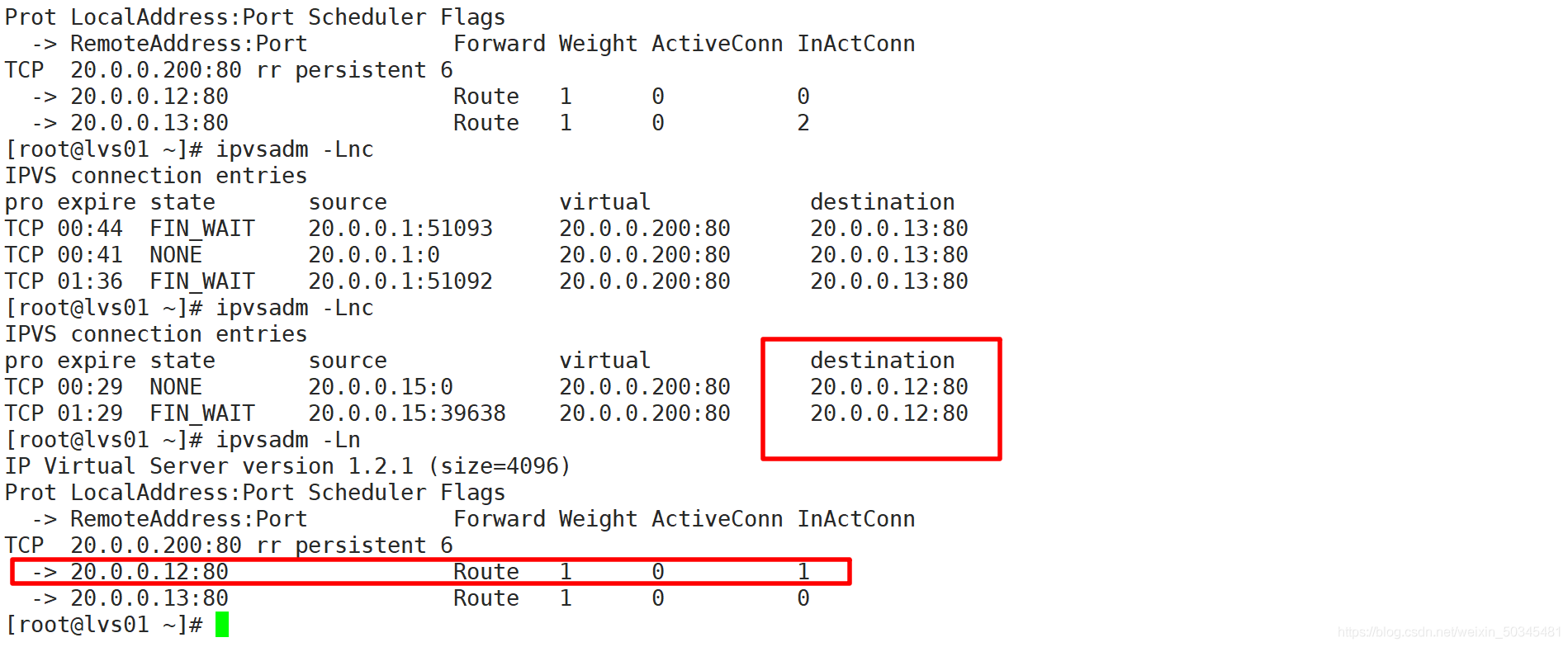

[root@lvs01 ~]# ipvsadm -Lnc
[root@lvs01 ~]# ipvsadm -Ln  查看連接情況

在這里插入圖片描述
以上現象證明調度器正常作業

2.4.2 測驗主備自動轉換功能

當主出現問題，備是否會自動代替作業

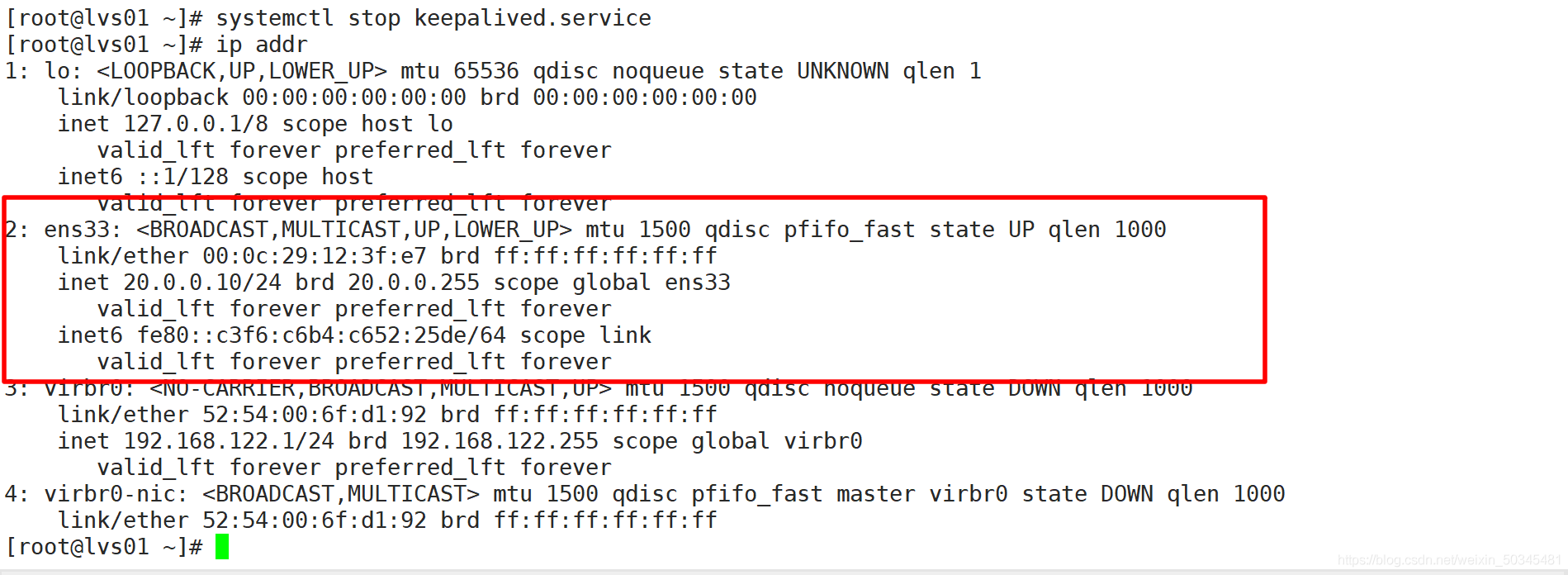

在lvs01上

[root@lvs01 ~]# systemctl stop keepalived.service 關閉keepalived服務
[root@lvs01 ~]# ip addr  查看地址

發現虛擬地址消失

在這里插入圖片描述
在lvs02上
查看日志檔案

[root@lvs02 ~]# tail -f /var/log/messages
[root@lvs02 ~]# ip addr 查看地址資訊

發現虛擬地址出現，備轉換為主

在這里插入圖片描述

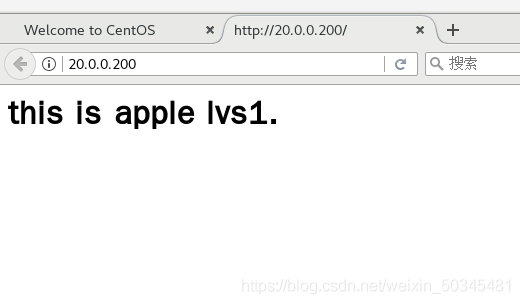

再次在瀏覽器上
http://20.0.0.200
查看調度器是否正常作業

在這里插入圖片描述

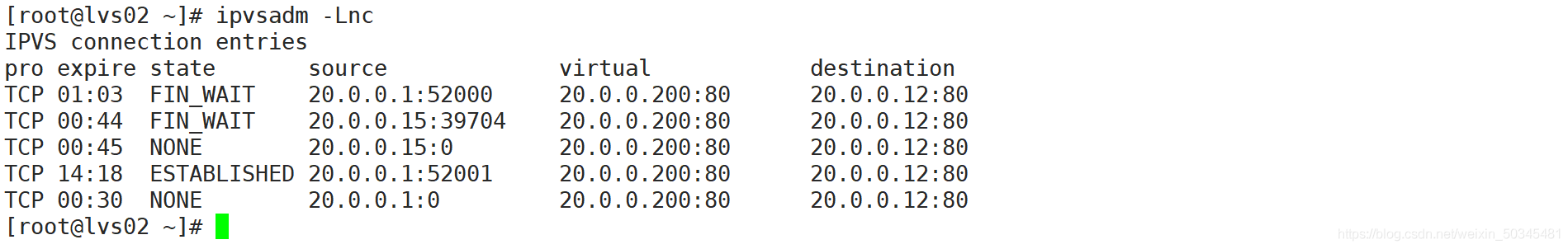

在lvs02上
查看調度情況

[root@lvs02 ~]# ipvsadm -Lnc

在這里插入圖片描述

2.4.3 模擬Web2節點出現問題down后，調度情況

在web2上
關閉服務

[root@web2 ~]# systemctl stop httpd

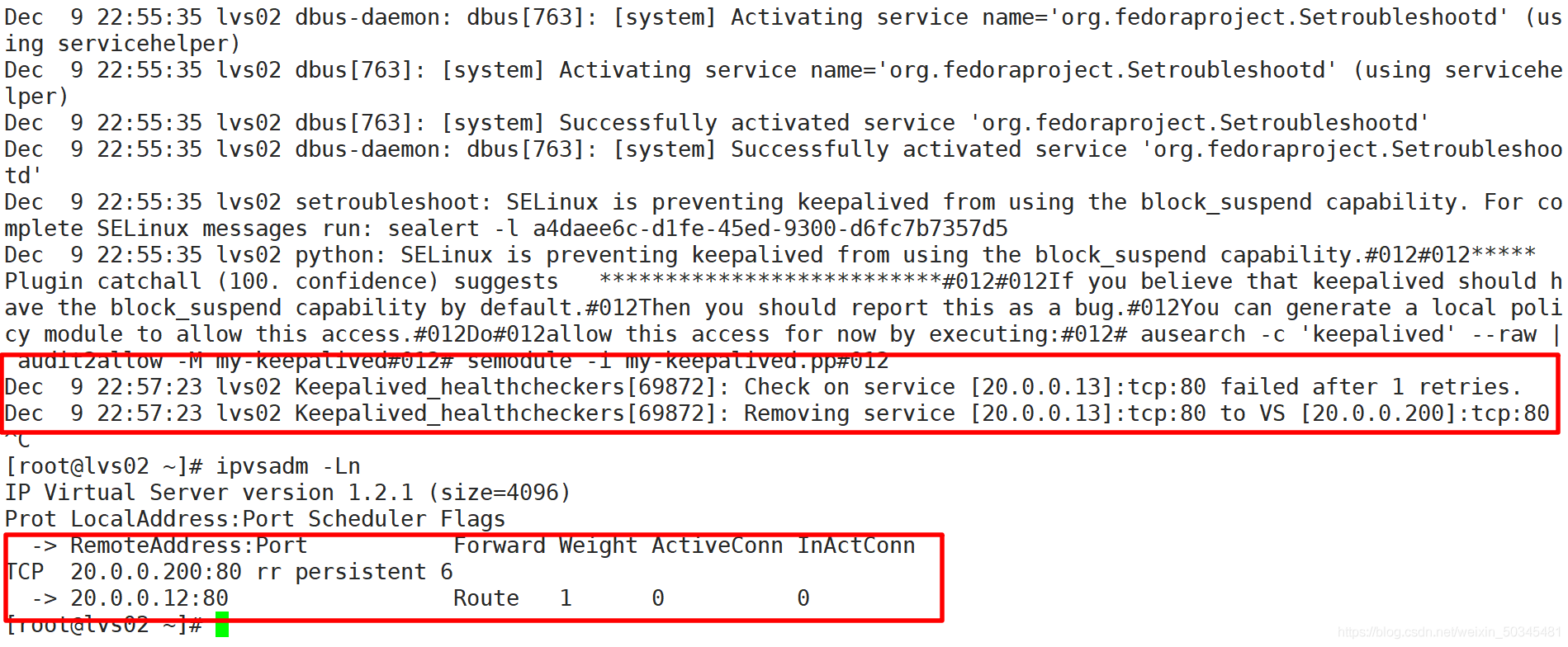

在lvs02上
查看日志檔案

[root@lvs02 ~]# tail -f /var/log/messages
[root@lvs02 ~]# ipvsadm -Ln  查看連接情況

在這里插入圖片描述

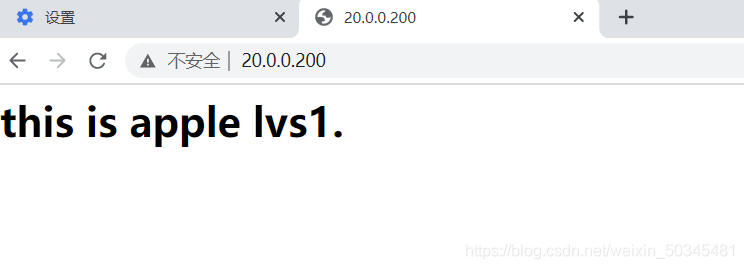

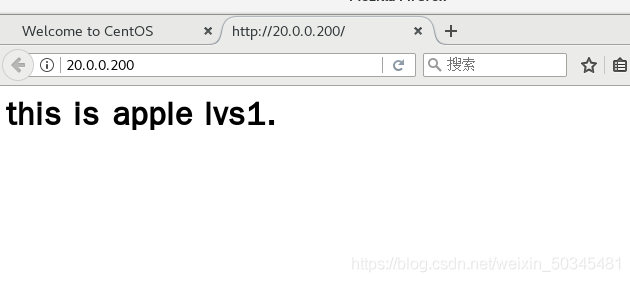

再次在瀏覽器上
http://20.0.0.200
只會出現web1的頁面
在這里插入圖片描述

查看調度情況

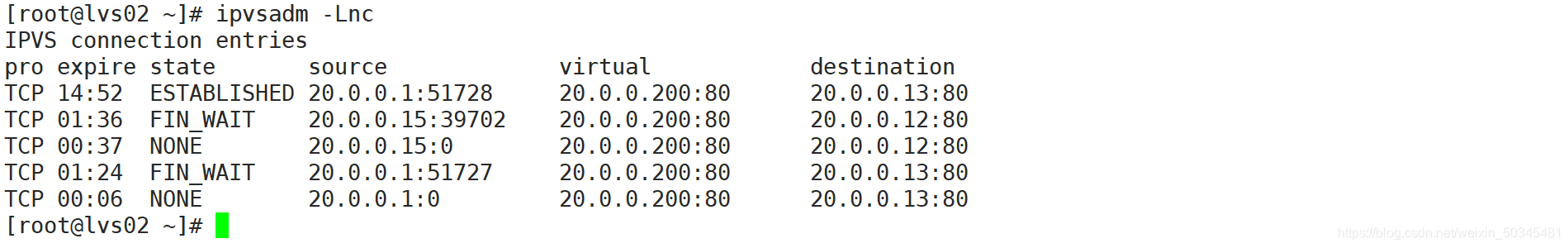

[root@lvs02 ~]# ipvsadm -Lnc

在這里插入圖片描述

2.4.4 問題設備修復，重新上線

lvs01主調度問題恢復，重新上線

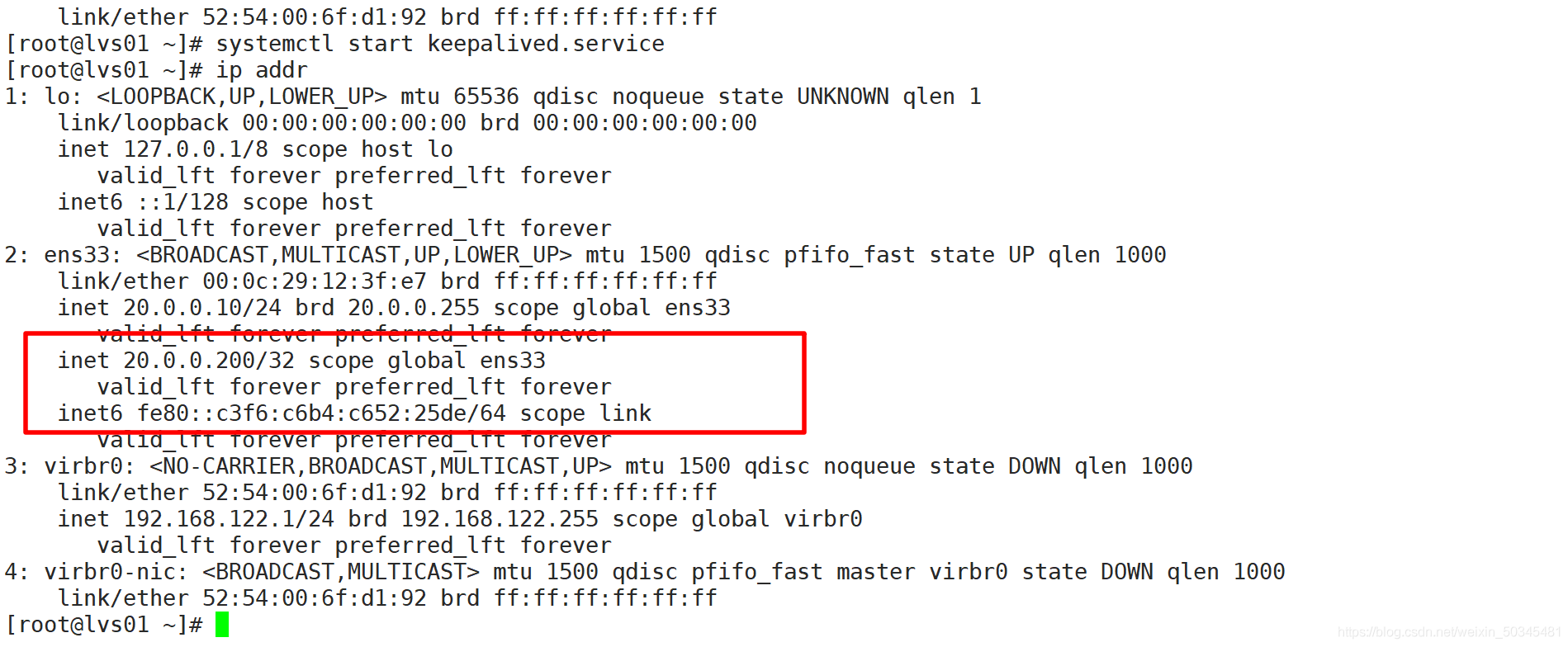

1.在lvs01上
服務重啟

[root@lvs01 ~]# systemctl start keepalived.service
[root@lvs01 ~]# ip addr 查看地址

在這里插入圖片描述
2.web2節點恢復上線

在web2上

[root@web2 ~]# systemctl start httpd

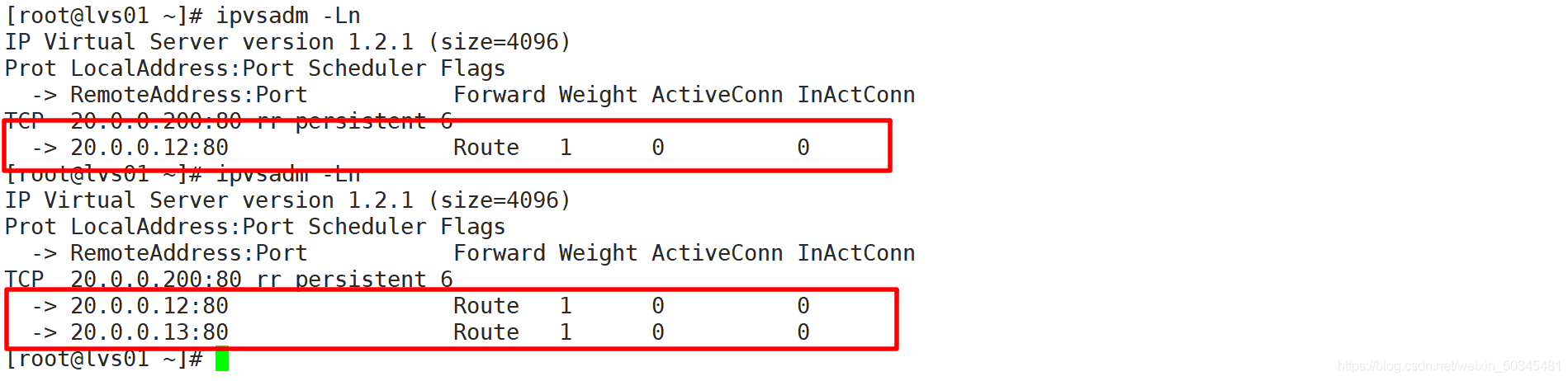

3.查看lvs01上連接情況先后對比

[root@lvs01 ~]# ipvsadm -Ln

在這里插入圖片描述

總結

通過以上的學習了解，對群集的結構，配置，原理又有了新的認識，掌握的新的知識，
