ZYNQ是一個神一樣的存在，硬體設計師不需要絞盡腦汁去思考嵌入式應用如何移植BSP；同樣軟體工程師也不需要深入弄清楚硬體的實作原理和架構，聽起來像是兩全其美，你覺得呢？ ZYNQ到底好用嗎？該如何用呢？如何開始呢？暫且放下放下這些疑問，你好我是竹海EE讀了小編下文你就會有答案，

ps7_cortexa9上的舞者

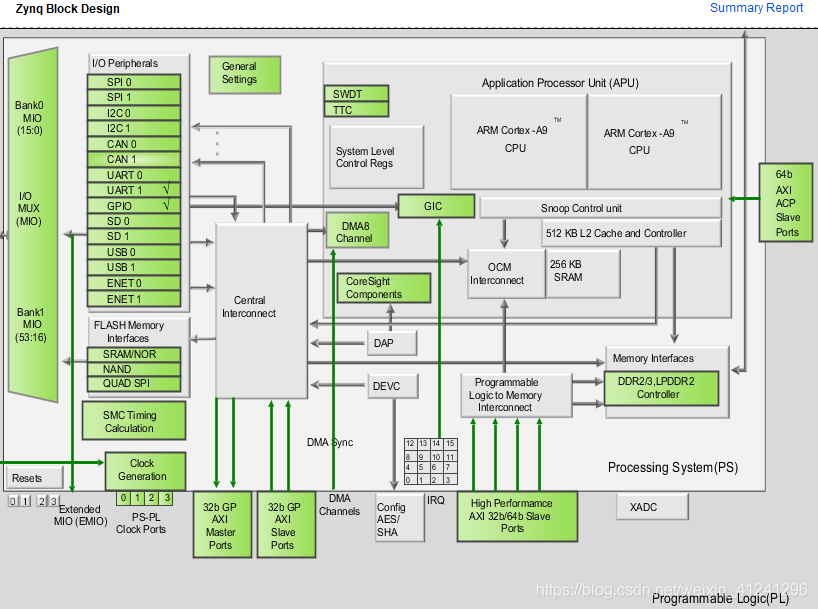

1. zynq的結構如下圖所示，麻雀雖小，五臟俱全，

曾有人問我，這個圖如何用，關于這個問題，這樣回答可能合適，首先看看框框有幾個，有沒有注意到大的PS和PL，這個很重要，不要只看到細節USB,SPI等，她在潛意識的告訴你嵌入式系統的邊界，就拿MIO展開敘述，需求很簡單我想通過系統操作一個LED，首先就要告訴系統我必須有GPIO，存在時根本，

2 怎么追尋到IO

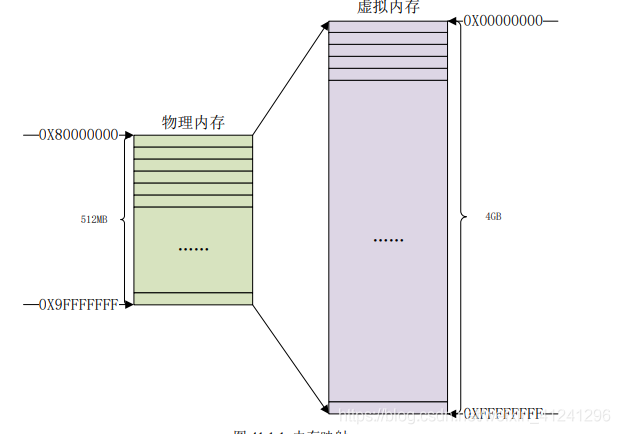

這是一個有意義的問題，這也許是初學者感覺煩惱的地方，在開始闡述之前，先說點別的，作業系統如何操作設備呢？簡單的說設備主要有IO設備和存盤設備，和本文緊密相關的是IO設備，linux系統在BIOS已經給每個設備的物理基礎地址，簡單的說我要去開門，我是不是需要鑰匙，系統分配給IO一個鑰匙，比較有趣的是，用戶不能直接操作，原因呢？安全和硬體資源有限，安全是為了防止內核的崩潰，實際存盤控制只有那么大，這讓軟體使用者感覺很不友好，寫代碼還要考慮地址是否出界，想想就是麻煩，虛擬地址就解決了用戶使用友好性的問題，話題扯得有點遠，如下圖所示，說重點，系統給你一個假的地址，史稱虛擬地址，然后通過內部的TLB，MMU等機制轉換成你想要的地址，操作IO也是一樣，用戶可以IOMP，好了，追尋IO我們需要拿到操作io的地址，

姑且自己分配個地址，這些在生成平臺時候會看到的，

#define XPAR_PS7_GPIO_0_DEVICE_ID 0
#define XPAR_PS7_GPIO_0_BASEADDR 0xE000A000
#define XPAR_PS7_GPIO_0_HIGHADDR 0xE000AFFF

3. 有趣的hw_platfom和BSP

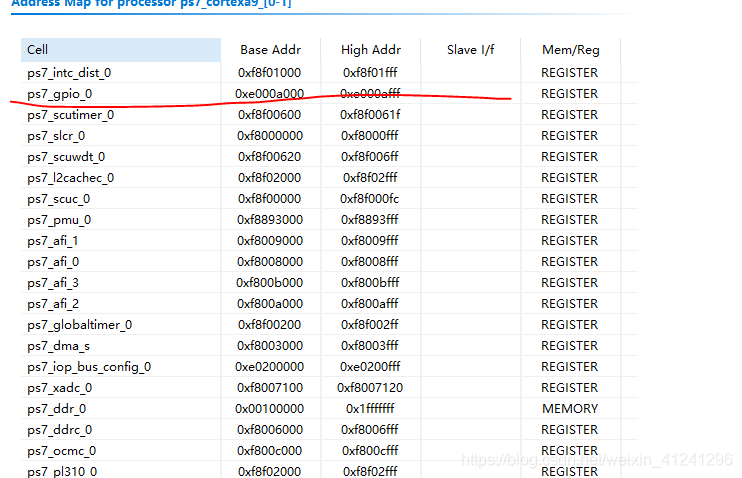

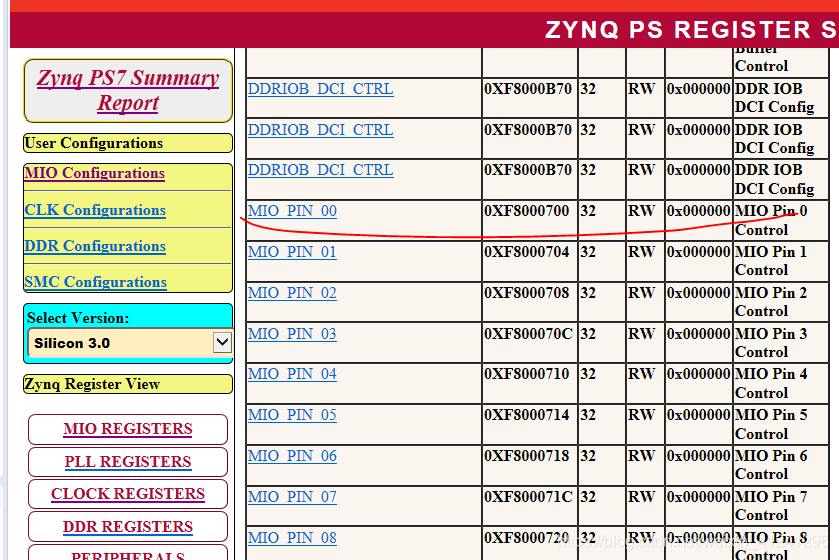

這點不打算多說，這張表很重要，給出了地址映射的資訊，簡單的說就是cortexa9如何地址分配，這兩張表對于初學者的用處不大，主要給BSP用的，簡單的說，hw_platfom給的是初始化API和基本的資源物理資訊，用戶用的較多的是BSP，

BSP看起來很抽象，類比一下，大家應該聽說過linux的CDEV device bus框架，還有windows的KDMF和UDMF，都是給用戶用的，用戶只要知道意義即可，

考慮到實用性的問題，舉一個實體，說明如何操作BSP的API，先談一下套路，驅動開發的套路，

初始化設備

檢查初始化正確性，

系統呼叫

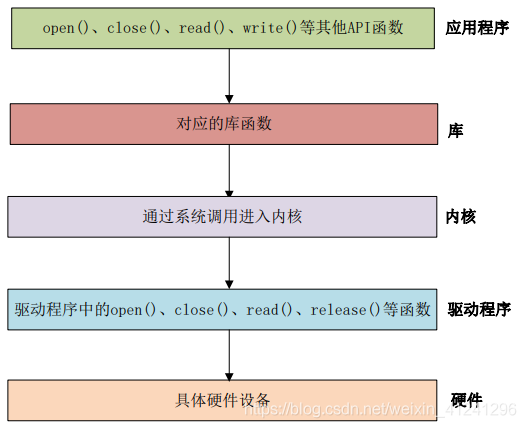

然后就是如下圖所示，讀寫等函式，就是不讓你用其他的，嘿嘿，linux系統開發者可能會說，必須按我的規則（框架）來玩游戲，

狀態監控

設備銷毀

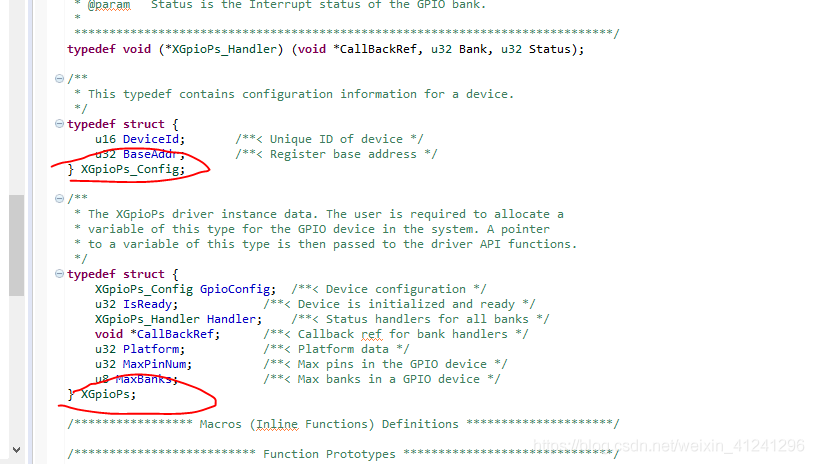

那就來點具體的，想要弄清楚IO如果用，筆者建議認真閱讀xgpiops.h頭檔案，只說和本文例子相關的兩個結構體，如下所示，比折不繞彎，說的可能有定俗，還請海涵，

我要找操作IO入口地址 -> XGpioPs_Config

我要實體化IO設備->XGpioPs

筆者并不喜歡ZYNQ開發，總感覺用別人的BSP陰陽作怪，如下圖所示，這命名我也是醉了，

吐槽過了就說物體，一句話搭積木，

status= XGpioPs_CfgInitialize(&led_o,XGpioPs_LookupConfig(XPAR_PS7_GPIO_0_DEVICE_ID),XPAR_PS7_GPIO_0_BASEADDR);

if(status != XST_SUCCESS)
printf("not config init..") ;

筆者認為代碼簡單使用至上，一句話就初始化IO口，之后的就是操作 XGpioPs型別的物件led_o，別漏了設定使能，

XGpioPs_SetDirectionPin(&led_o, pin_idx, 1 ) ;
XGpioPs_SetOutputEnablePin(&led_o, pin_idx, 1) ;

簡單讀寫如下

XGpioPs_WritePin(&led_o, pin_idx, 0) ;

好了，在處理器上跳動就結束了，歸根結底，放了一個嵌入式硬核在FPGA里面，然后在處理器上開發應用，前提是啥？平臺在運轉，應用才能用，和軟體開發MFC是不是有點類似？

HLS硬體加速方案中的精靈

先談點別的，演算法開發有點畝訓，但是現實中有很多演算法都是基于系統開發的，而不是獨立的，為什么呢？時間成本？人力成本？實作難度？

HLS C為根本

但是這種C，沒有那么靈活，用起來感覺有點別扭，簡單地說兩個比較重要，資料型別和內建方法，以紅外融合圖象處理舉例說明，

typedef hls::Mat<G_X, G_Y, HLS_32FC1> FAC_IMAGE;
typedef hls::Mat<G_X, G_Y,HLS_8UC3> RGB_IMAGE;
typedef hls::Mat<G_X, G_Y,HLS_8UC1> GRAY_IMAGE;
typedef hls::Scalar<1,unsigned char > PIX_UC1 ;

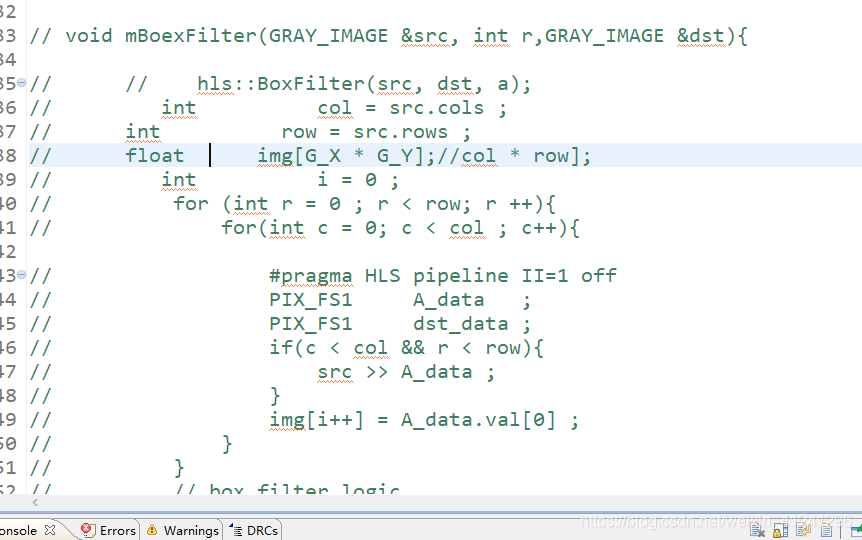

為什么用別人的函式型別，可重用性高，你不用再去寫API，影像常用的幾種格式，RGB,HSV,YCrCb等直接用很方便，但是有個問題，HLS_8UC3是啥？這個疑問是初學者必然存在的，這個必須積累，時間久了，你就懂了，他的命名規則了，筆者還是覺得自己寫函式比較習慣，如下為筆者自己寫的盒子濾波部分代碼，關鍵是如何操作一個像素點，這個弄清楚所有迎刃而解，秘訣>> << ，
