（五）基于Multisim的電臺發射系統
- 寫在前面
- 系統要求
- 基本原理
- 振蕩器的設計
- 振幅調制器的設計
- 高頻功率放大器的設計
- 低頻功率放大器的設計
- 緩沖器的設計
- 目的
- Multisim電路圖及分析
- 仿真結果
寫在前面
1.本系列分為五篇，包括（一）振蕩器的設計、（二）振幅調制器的設計、（三）高頻功率放大器的設計、（四）低頻功率放大器的設計和（五）緩沖器的設計，使用的軟體均為Multisim14，
2.下一個系列為基于Multisim的超外差接收系統，敬請期待，
3.免費分享整個電臺發射系統Multisim電路設計原檔案，評論留言就好啦，
4.轉載請標明原創作者，謝謝，
系統要求
1.載波信號頻率
535
?
1605
k
H
z
?
535?1605kHz\,
535?1605kHz
2.中頻信號頻率
465
k
H
z
?
465kHz\,
465kHz
3.調制信號頻率
500
H
z
?
10
k
H
z
?
500Hz?10kHz\,
500Hz?10kHz
基本原理
電臺發射系統是以自由空間為傳輸信道，把需要傳輸的信號加載到高頻振蕩中變換成電磁波的形式發送到遠方的接收點，

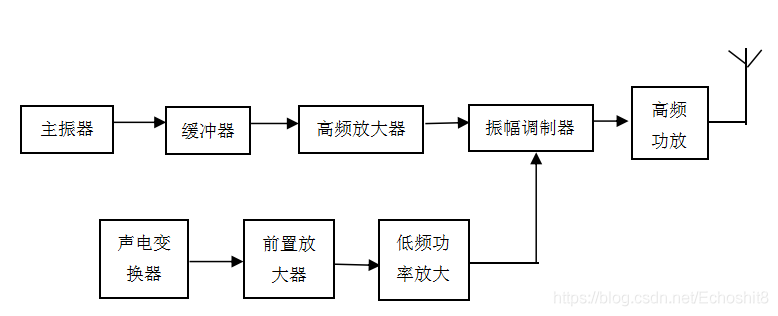

電臺發射系統總體框架如圖所示，
為了提高頻率穩定度，采用改進型的電容三端振蕩器——西勒振蕩器，并在它后面加上緩沖器，以削弱后級對主振器的影響，振幅調制器是發射機的核心，采用模擬乘法器實作對載波信號和輸入信號的調制，AM調制雖然功率利用率低，抗干擾能力差，但是接收設備簡單，仍廣泛應用于電臺發射系統，高頻功率放大器將調制信號的功率進行放大，以便信號的發送，
振蕩器的設計
請見上一篇（一）基于Multisim的電臺發射系統：振蕩器的設計，
振幅調制器的設計
請見上一篇（二）基于Multisim的電臺發射系統：振幅調制器的設計，
高頻功率放大器的設計
請見上一篇（三）基于Multisim的電臺發射系統：高頻功率放大器的設計，
低頻功率放大器的設計
請見上一篇（四）基于Multisim的電臺發射系統：低頻功率放大器的設計，
緩沖器的設計
目的
緩沖隔離級將振蕩級與功放級隔離，以減小功放級對振蕩級的影響，因為功放級輸出信號較大，作業狀態的變化會影響振蕩器的頻率穩定度（或波形失真或輸出電壓減小），

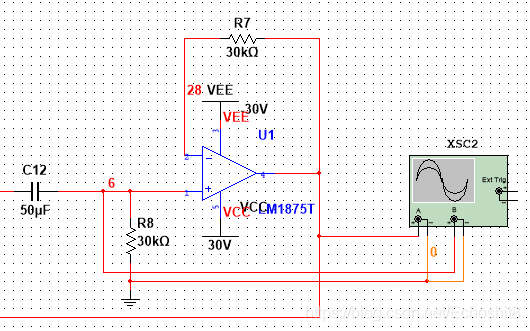

Multisim電路圖及分析
為減小級間相互影響，通常在中間插入緩沖隔離級，緩沖隔離級經常采用射極跟隨器電路，圖中緩沖器由LM1875T構成，具有輸入阻抗高、輸出阻抗低、電壓放大倍數近似于1的特點，

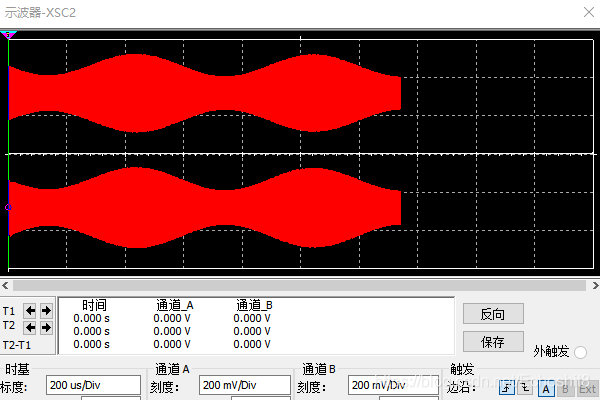

仿真結果
