前言

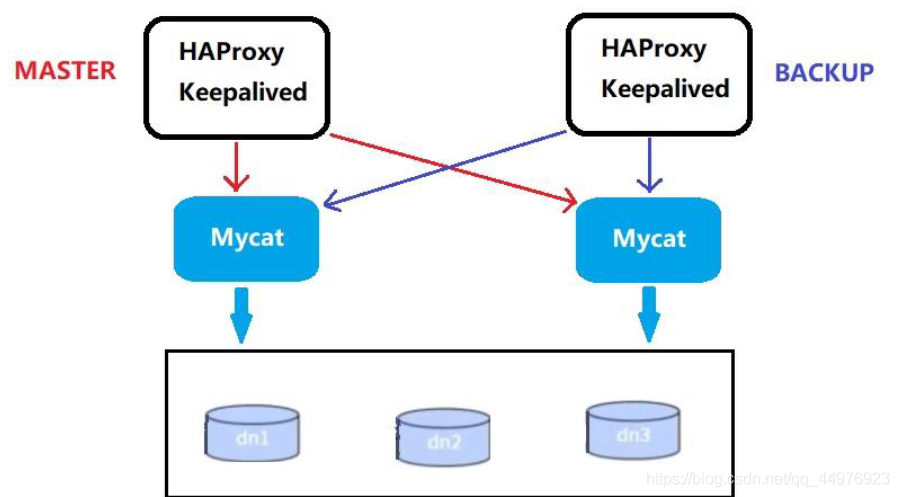

前面搭建了雙主雙從服務的讀寫分離，實作了MySQL的高可用，但MyCat本身存在單點故障的可能，
因此我們可以使用HAProxy+Keepalived配合兩臺Mycat搭起Mycat集群，實作高可用性，HAProxy 實作了MyCat 多節點的集群高可用和負載均衡，而HAProxy 自身的高可用則可以通過Keepalived 來實作，

一、環境準備

六臺CentOS7虛擬機
兩臺HAProxy：H1(主)、H2(備)
兩臺MyCat：MC1、MC2
兩臺mysql資料庫：MS1、MS2

二、安裝HAProxy

1、下載安裝包

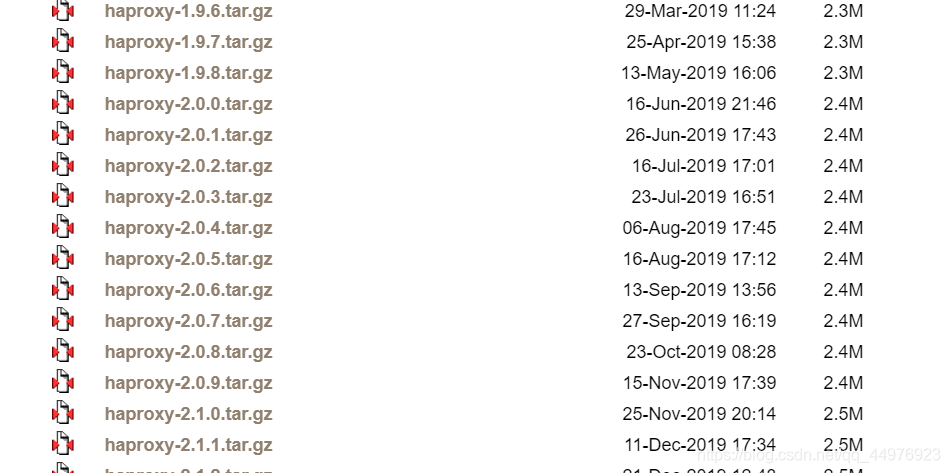

HAProxy下載地址：http://download.openpkg.org/components/cache/haproxy/

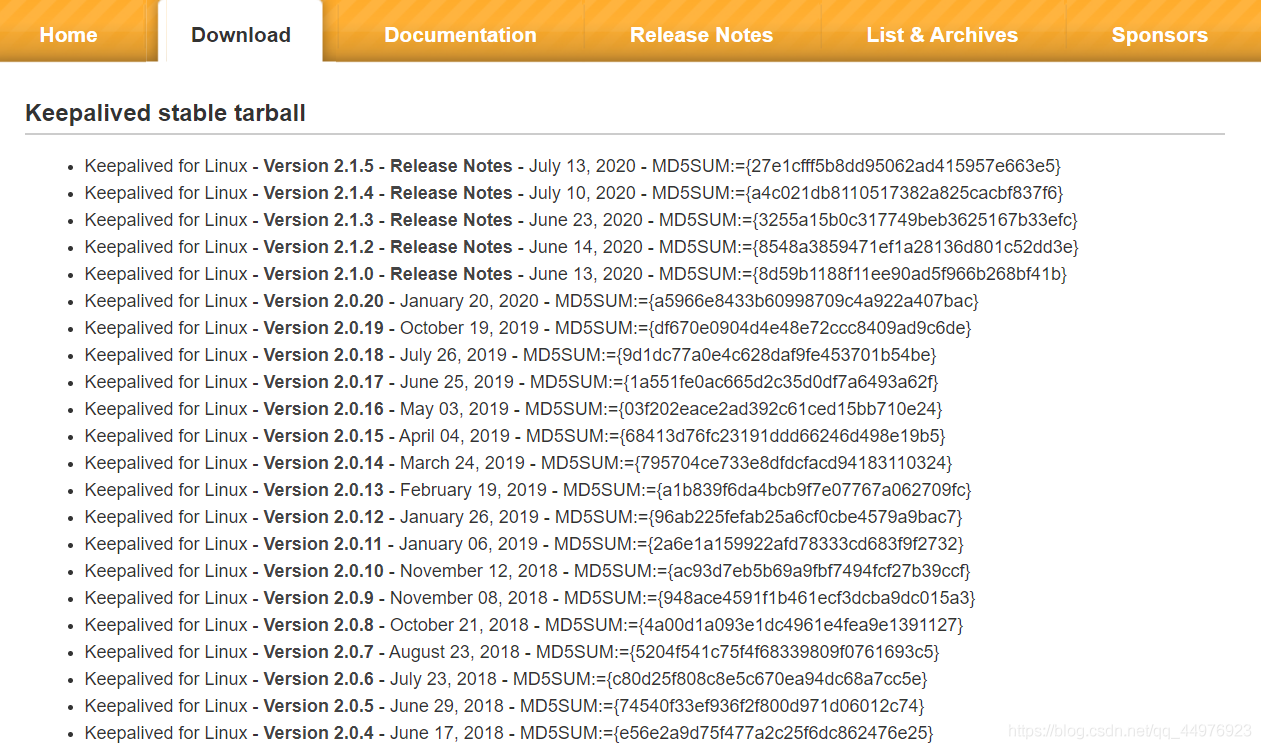

Keepalived下載地址：https://www.keepalived.org/download.html

2、安裝HAProxy

#將下載好的HAProxy安裝包傳到服務器

#安裝依賴
yum install -y gcc openssl-devel popt-devel

#解壓
tar -zxvf haproxy-2.1.2.tar.gz

#進入解壓后的目錄
cd haproxy-2.1.2

#查看內核版本
uname -r

#編譯
make TARGET=linux310 PREFIX=/usr/local/haproxy ARCH=x86_64

#ARGET=linux310，內核版本，使用uname -r查看內核，如：3.10.0-514.el7，此時該引數就為linux310；
#ARCH=x86_64，系統位數；#PREFIX=/usr/local/haprpxy
#/usr/local/haprpxy，為haprpxy安裝路徑，

#安裝
make install PREFIX=/usr/local/haproxy

可以echo $? 命令查看上一條命令執行情況，0表示正常執行

#安裝完成后，創建目錄
mkdir -p /usr/data/haproxy/

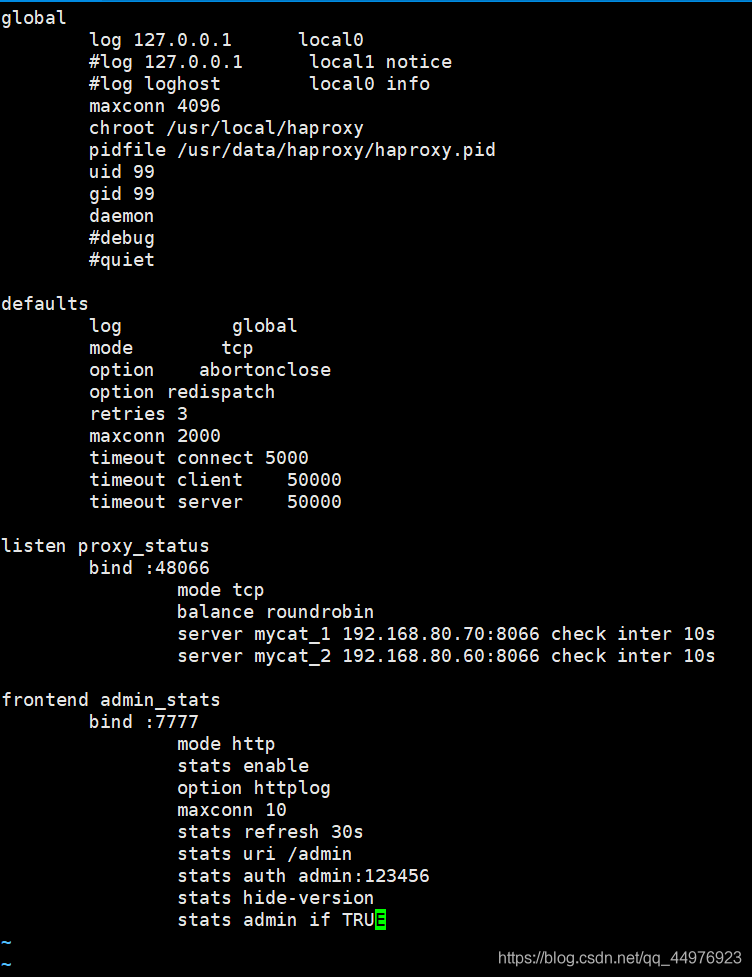

#創建HAProxy組態檔，向組態檔中插入以下配置資訊
vim /usr/local/haproxy/haproxy.conf

global
	log 127.0.0.1      local0
	#log 127.0.0.1      local1 notice
	#log loghost        local0 info
	maxconn 4096
	chroot /usr/local/haproxy
	pidfile /usr/data/haproxy/haproxy.pid
	uid 99
	gid 99
	daemon
	#debug
	#quiet

defaults
	log          global
	mode        tcp
	option    abortonclose
	option redispatch
	retries 3
	maxconn 2000
	timeout connect 5000
	timeout client    50000
	timeout server    50000

listen proxy_status
	bind :48066
		mode tcp
		balance roundrobin
		server mycat_1 192.168.80.70:8066 check inter 10s
		server mycat_2 192.168.80.60:8066 check inter 10s

frontend admin_stats
	bind :7777
		mode http
		stats enable
		option httplog
		maxconn 10
		stats refresh 30s
		stats uri /admin
		stats auth admin:123456
		stats hide-version
		stats admin if TRUE

3、驗證HAProxy

#啟動HAProxy
/usr/local/haproxy/sbin/haproxy -f /usr/local/haproxy/haproxy.conf

#查看HAProxy行程
ps -ef|grep haproxy

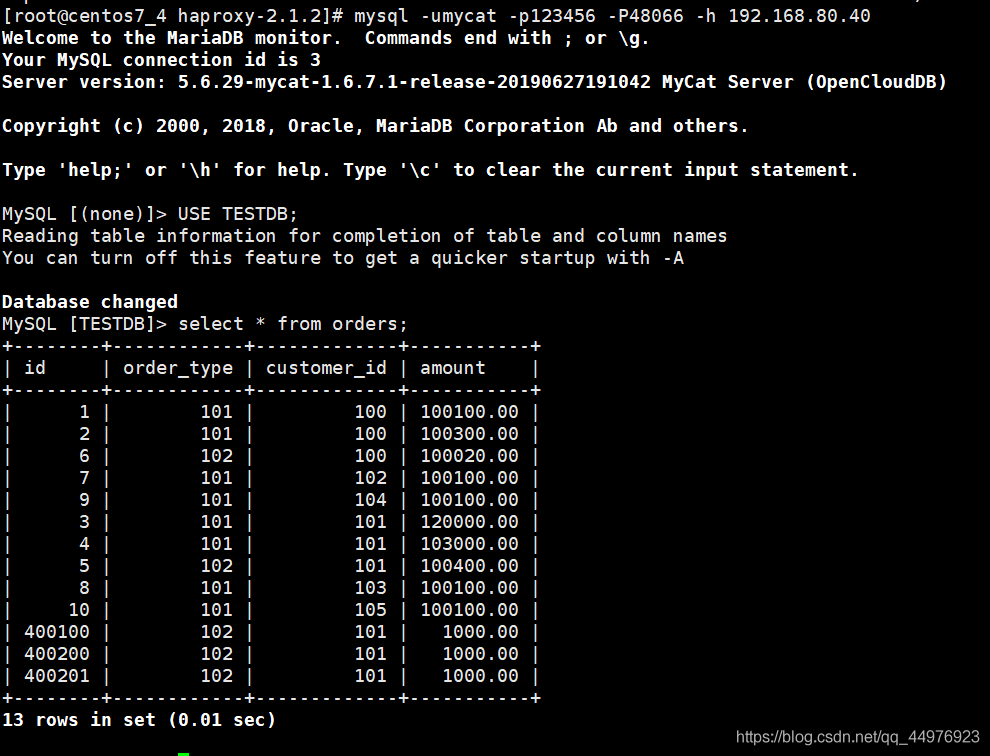

#通過48066埠登錄mycat
mysql -umycat -p123456 -P48066 -h 192.168.80.40

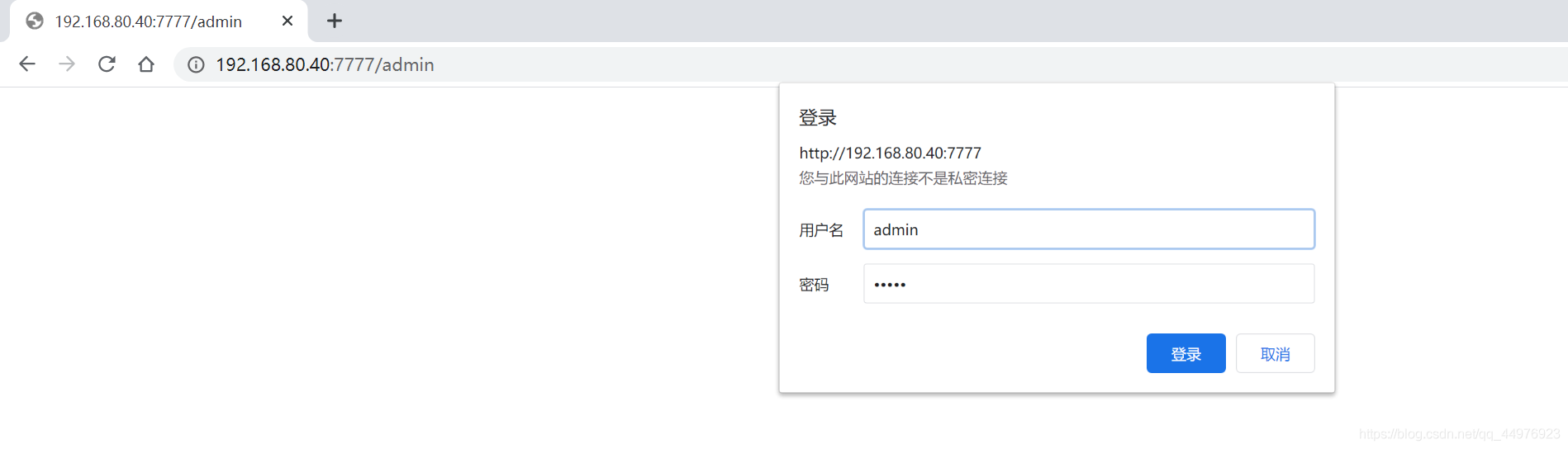

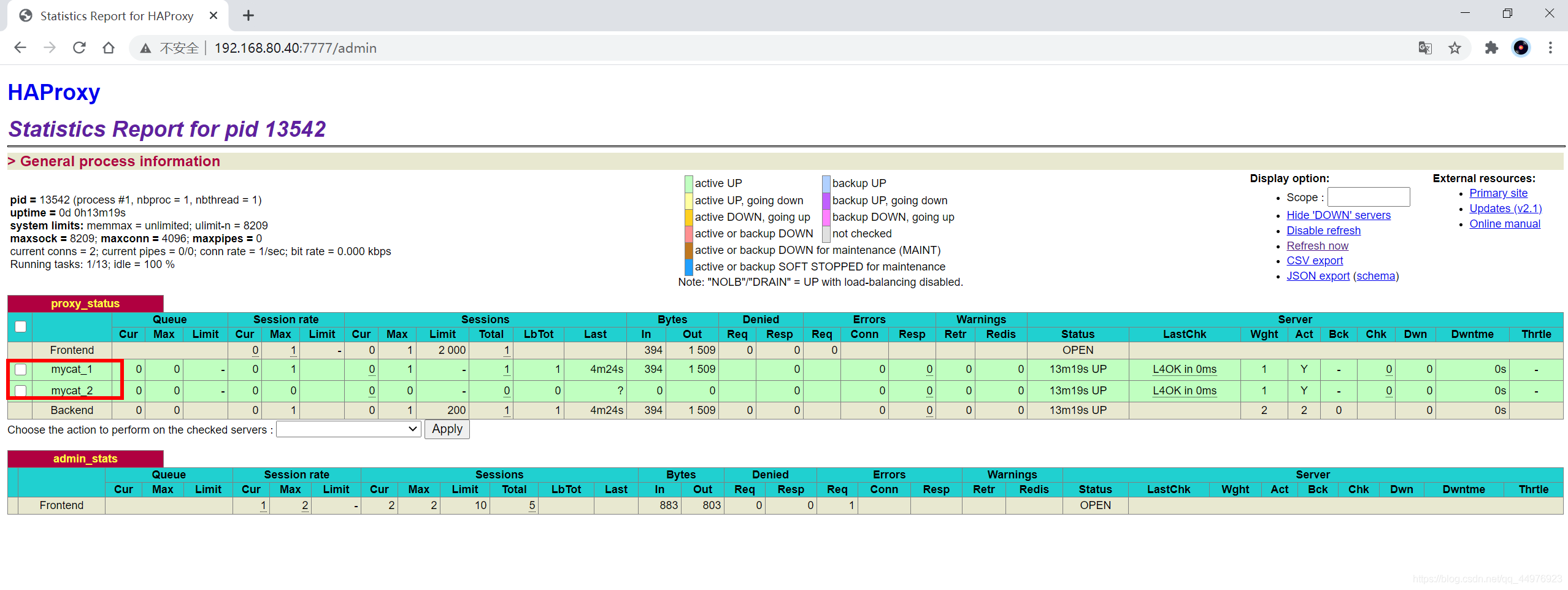

#打開瀏覽器訪問，賬號:admin，密碼:123456
http://192.168.80.40:7777/admin

#這里可以看到我的兩臺mycat都是在線的（紅色即為不在線）
#同樣的步驟在H2也做一遍

三、安裝Keepalived

1、安裝keepalived

#將下載好的Keepalived安裝包傳到服務器

#解壓
tar -zxvf keepalived-2.1.2.tar.gz

#進入解壓后的目錄
cd keepalived-2.1.2

#編譯安裝
./configure --prefix=/usr/local/keepalived
make && make install

#復制組態檔

cp ./keepalived/etc/init.d/keepalived  /etc/init.d/
mkdir /etc/keepalived
cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/
cp ./keepalived/etc/sysconfig/keepalived /etc/sysconfig/
cp /usr/local/keepalived/sbin/keepalived /usr/sbin/

#修改組態檔
vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {
	notification_email {
		xlcocoon@foxmail.com
	}
	notification_email_from keepalived@showjoy.com
	smtp_server 127.0.0.1
	smtp_connect_timeout 30
	router_id LVS_DEVEL
	vrrp_skip_check_adv_addr
	vrrp_garp_interval 0
	vrrp_gna_interval 0
}

vrrp_instance VI_1 {
	#主機配MASTER，備機配BACKUP
	state MASTER
	#所在機器網卡
	interface ens32
	virtual_router_id 51
	#數值越大優先級越高
	priority 100
	advert_int 1
	authentication {
		auth_type PASS
		auth_pass 1111
	}
	virtual_ipaddress {
	#虛擬IP
		192.168.80.200
	}
}

virtual_server 192.168.80.200 48066 {
	delay_loop 6
	lb_algo rr
	lb_kind NAT
	persistence_timeout 50
	protocol TCP
	real_server192.168.80.70 48066 {
		weight 1
		TCP_CHECK {
			connect_timeout 3
			retry 3
			delay_before_retry 3
		}
	}
	real_server 192.168.80.60 48600 {
		weight 1
		TCP_CHECK {
		connect_timeout 3
		nb_get_retry 3
		delay_before_retry 3
		}
	}
}

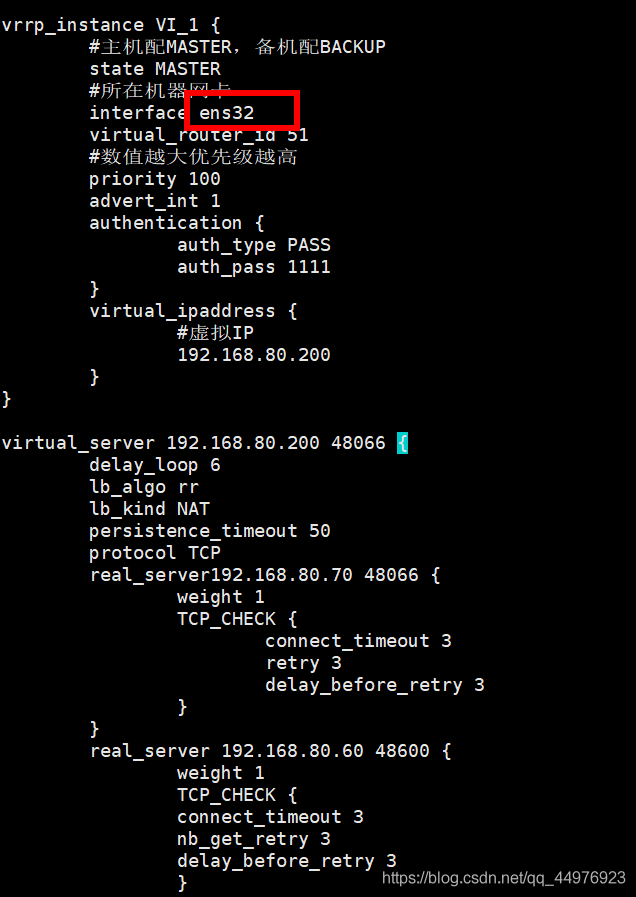

注意修改網卡名稱和mycat服務器地址

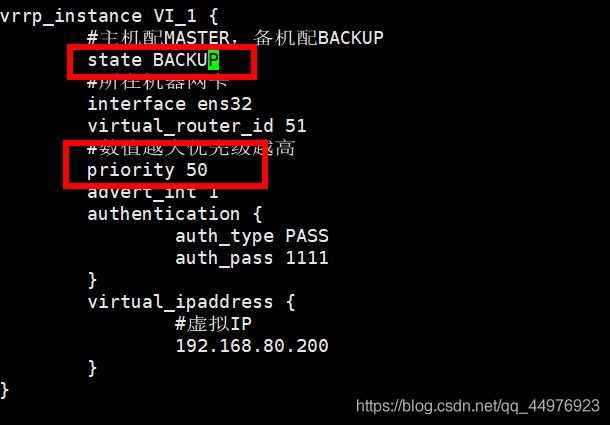

#同樣的步驟在H2也做一遍，注意修改BACKUP和優先級

2、驗證keepalived

#啟動Keepalived
systemctl start keepalived

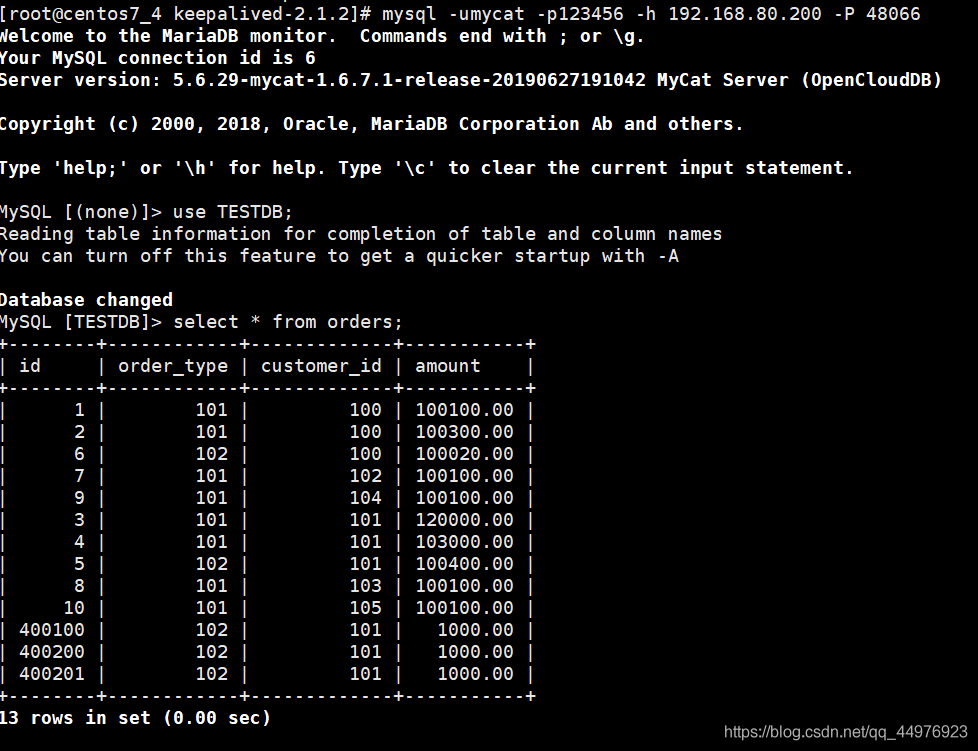

#登錄驗證
mysql -umycat -p123456 -h 192.168.80.200 -P 48066

#查看orders表資訊
use TESTDB;
select * from orders;

四、測驗高可用

1、關閉Mycat

#關閉mycat1，查看運行狀態
./mycat stop
./mycat status

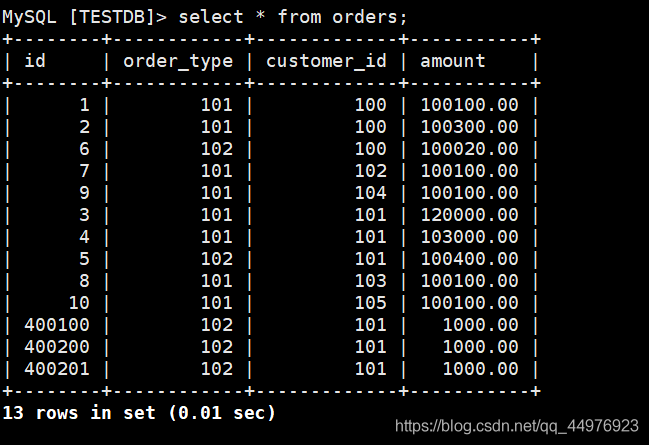

#查詢orders表，資料庫仍正常運行

2、關閉HAProxy

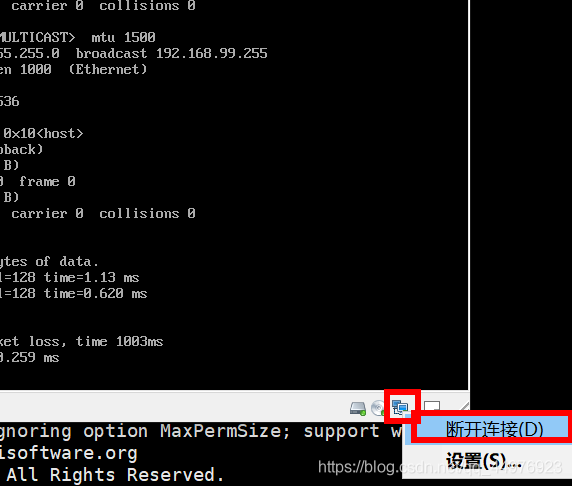

#關閉H1的網路連接，模擬服務器宕機

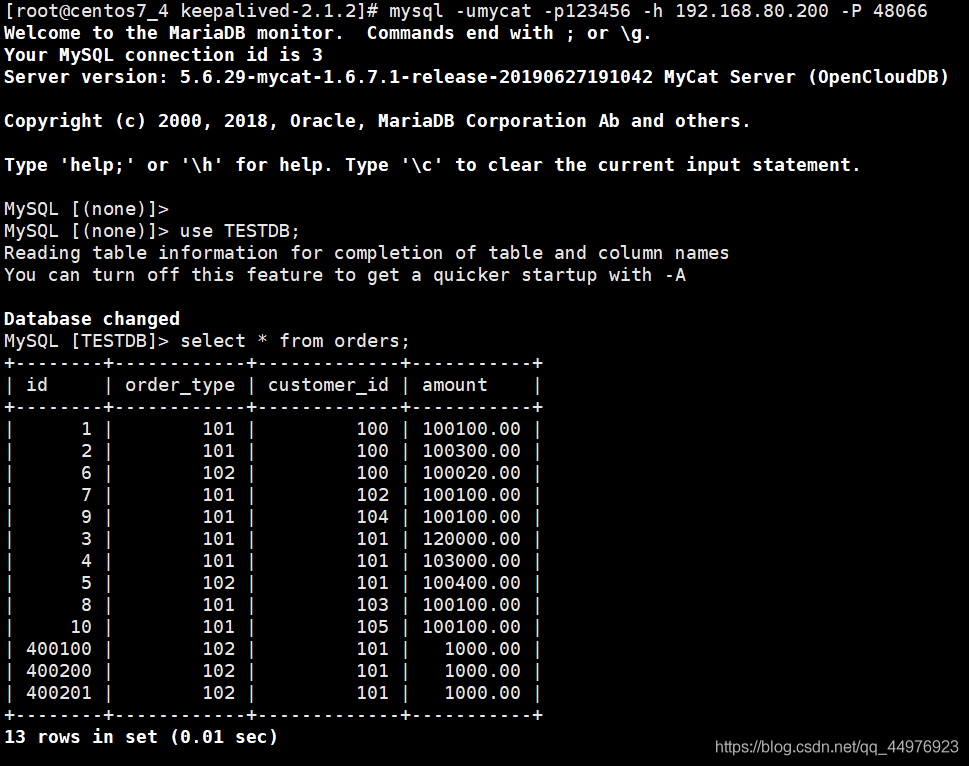

#重新連接資料庫
mysql -umycat -p123456 -h 192.168.80.200 -P 48066

#通過虛擬IP資料庫仍可正常訪問

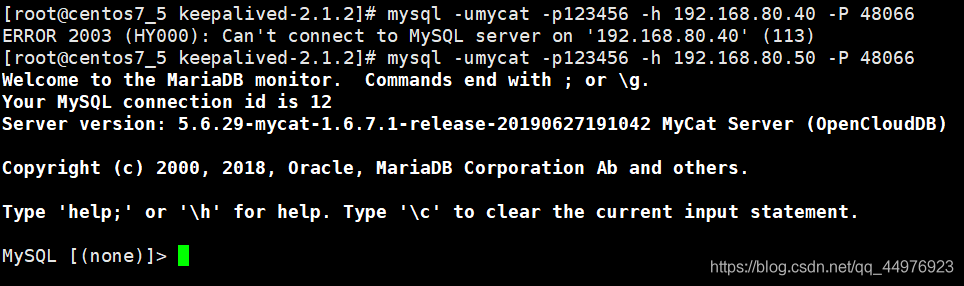

#通過IP訪問H1
mysql -umycat -p123456 -h 192.168.80.40 -P 48066

至此利用HAProxy實作MyCat高可用集群，
