OSPF配置實驗（四）
注：本實驗的程序及結果不能保證完全正確，若有錯誤，歡迎指正；或者有其他更加合理的配置方法，也歡迎留言討論，一起學習，一起加油，
【實驗要求】
【實驗內容及步驟】

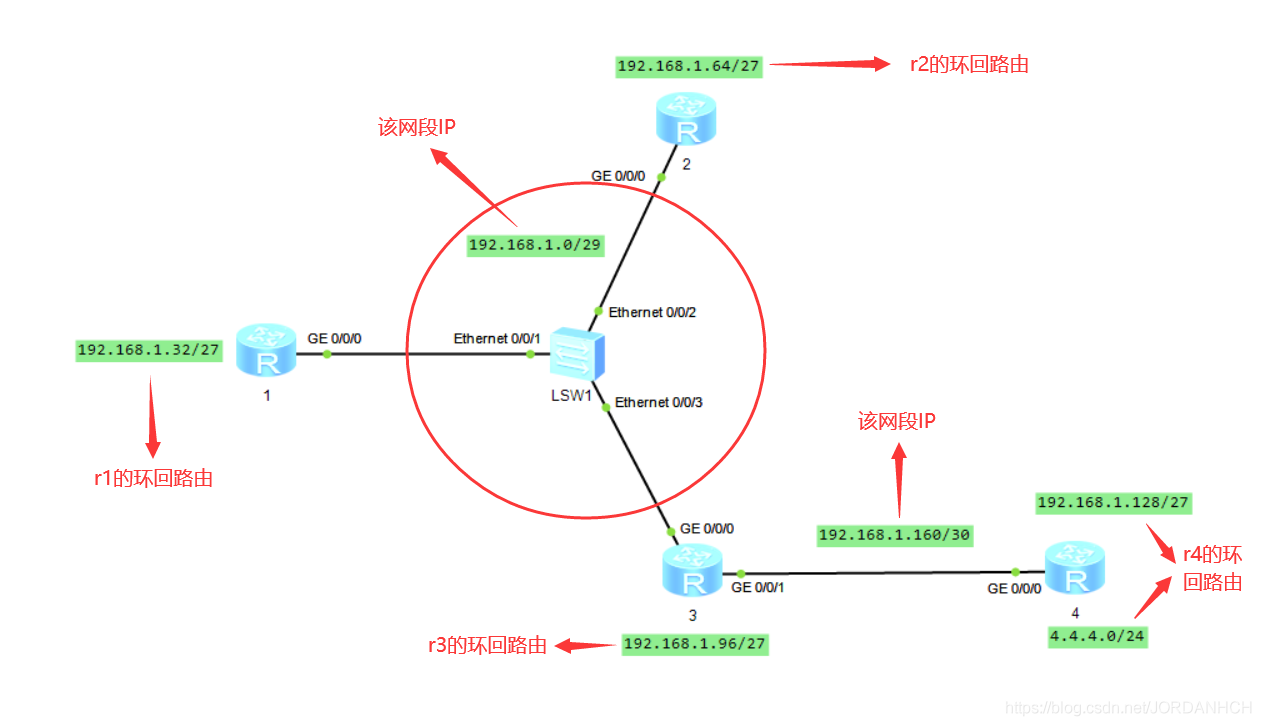

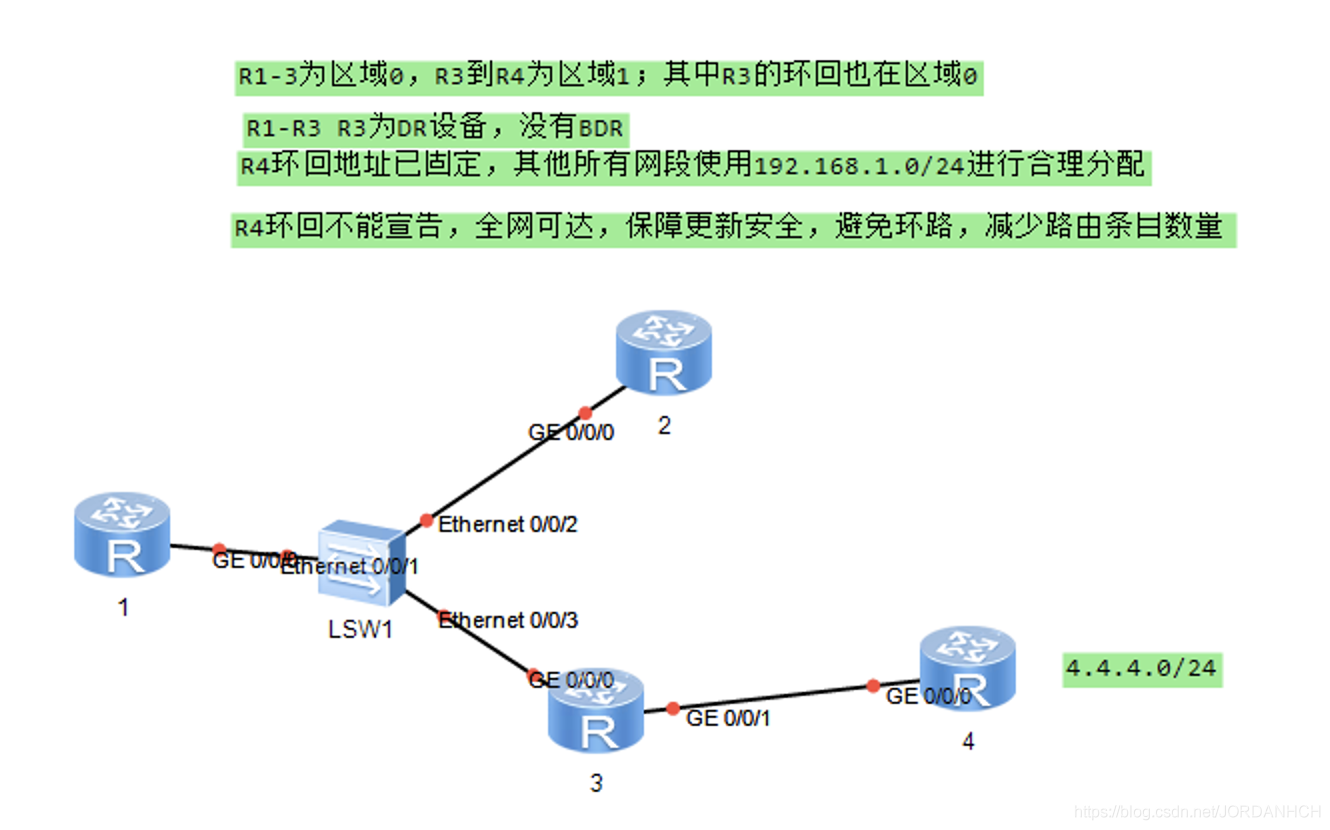

1、首先對各網段地址進行劃分，如下圖所示：
2、對各個路由器進行基礎配置：
注：配制方法在實驗二中有介紹，若有疑問可以在實驗二中查看，

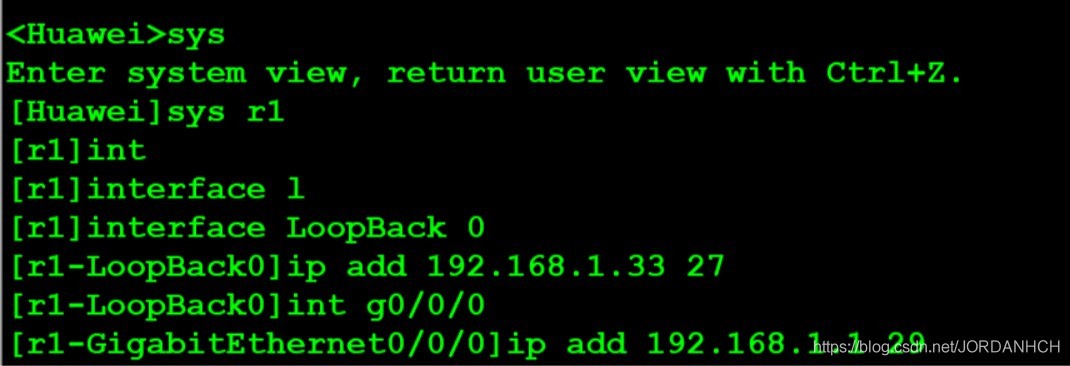

對r1的配置如下：

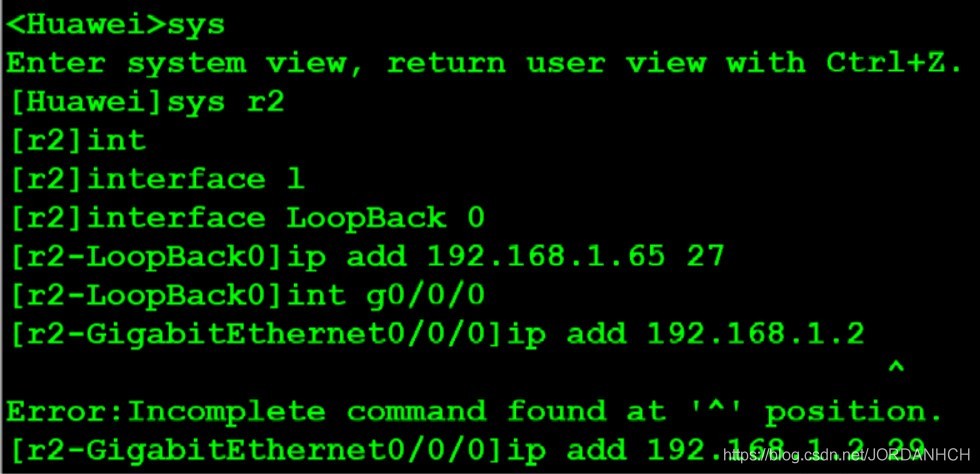

對r2的配置如下：

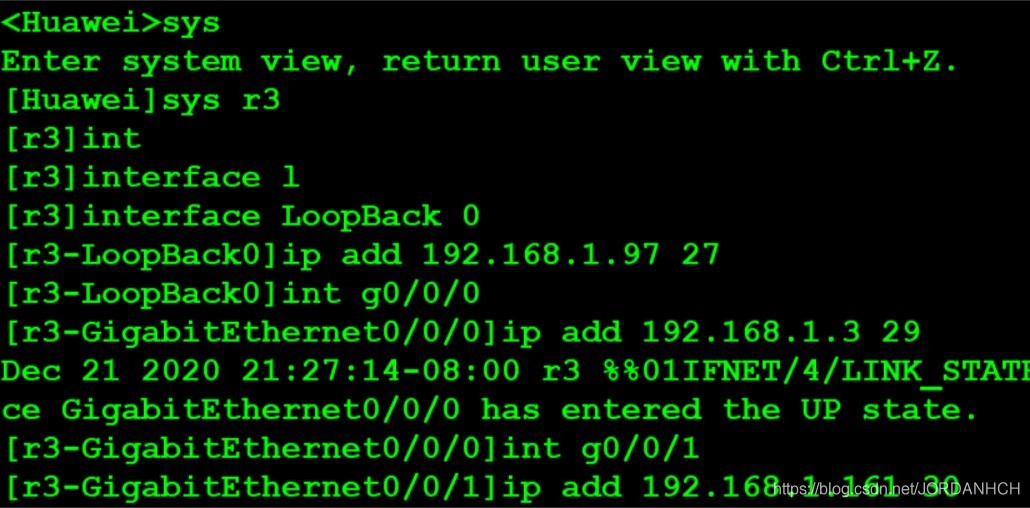

對r3的配置如下：

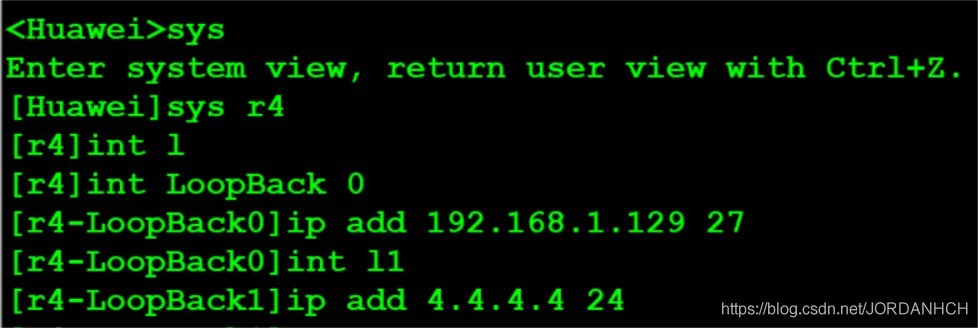

對r4的配置如下：
3、對各個路由器進行OSPF配置：
基本命令如下：
ospf 1 router-id 1.1.1.1 啟動時定義行程號，同時配置RID
area 0 區域劃分
network 宣告
display ospf peer 查看鄰居關系資訊
display ospf peer brief 查看鄰居表摘要
ospf dr-priority 2 修改參選介面優先級
ospf authentication-mode md5 1 cipher 123456 編號1為秘鑰編號，123456為秘鑰；md5為模式
abr-summary 區域匯總
silent-interface GigabitEthernet 0/0/0 沉默介面
default-route-advertise always 預設路由

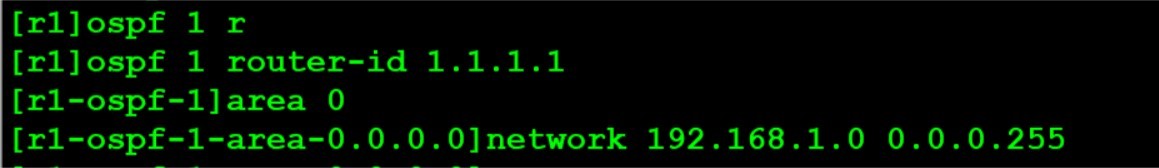

對r1的配置如下：
保障更新安全
修改參選介面優先級

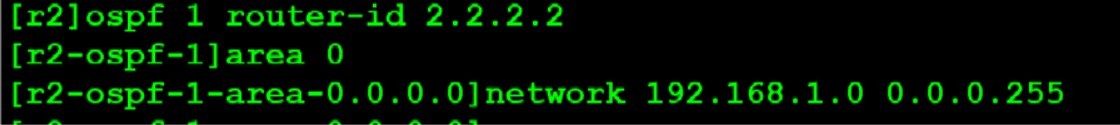

對r2的配置如下：
保障更新安全
修改參選介面優先級

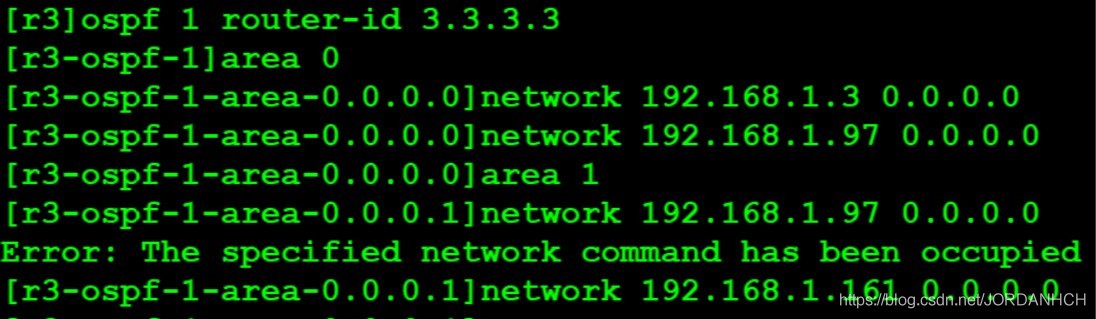

對r3的配置如下：
保障更新安全

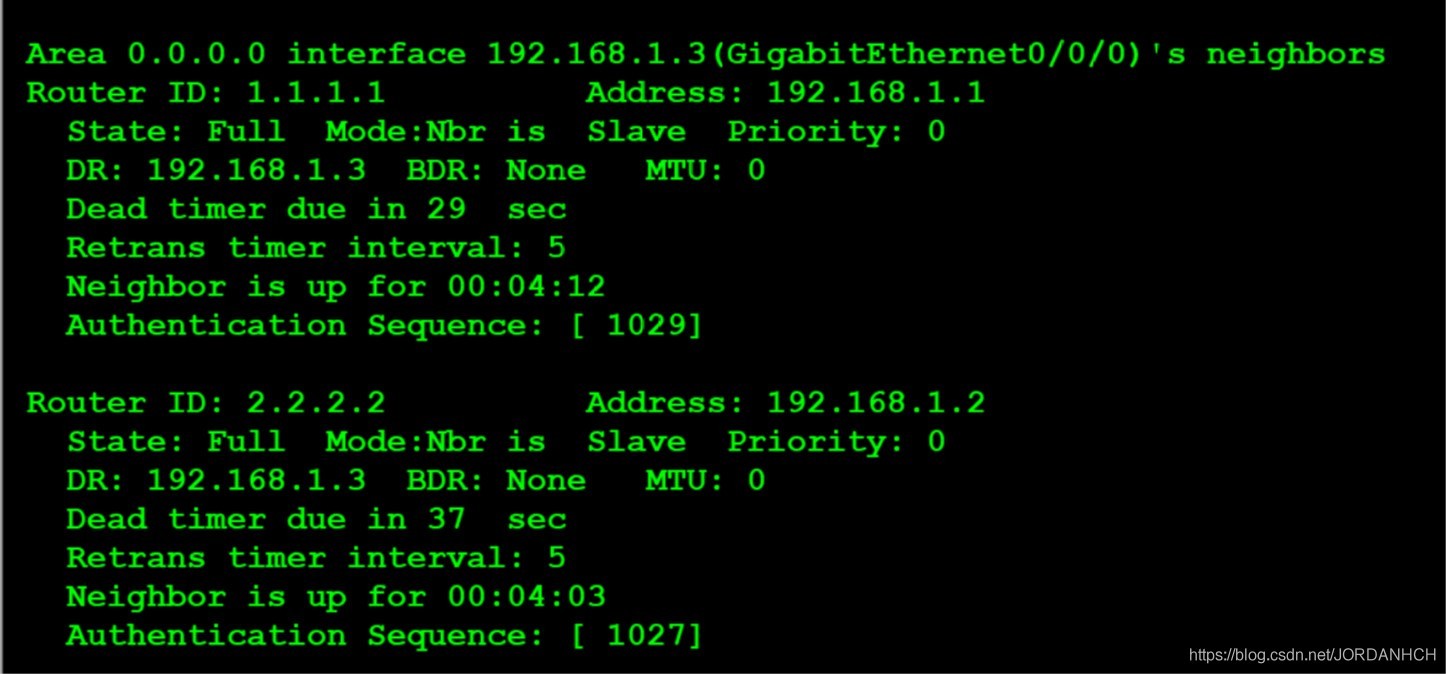

查看DR設備，沒有BDR

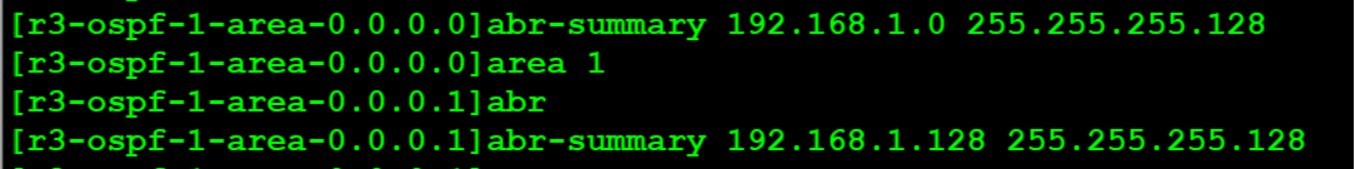

區域匯總
防止環路的出現

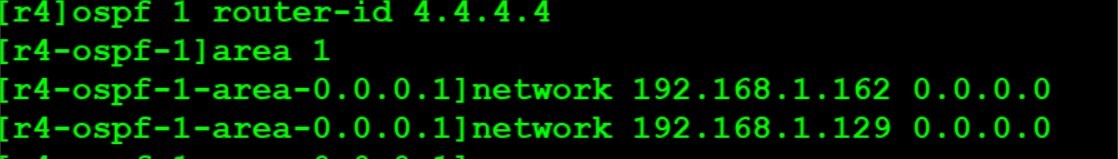

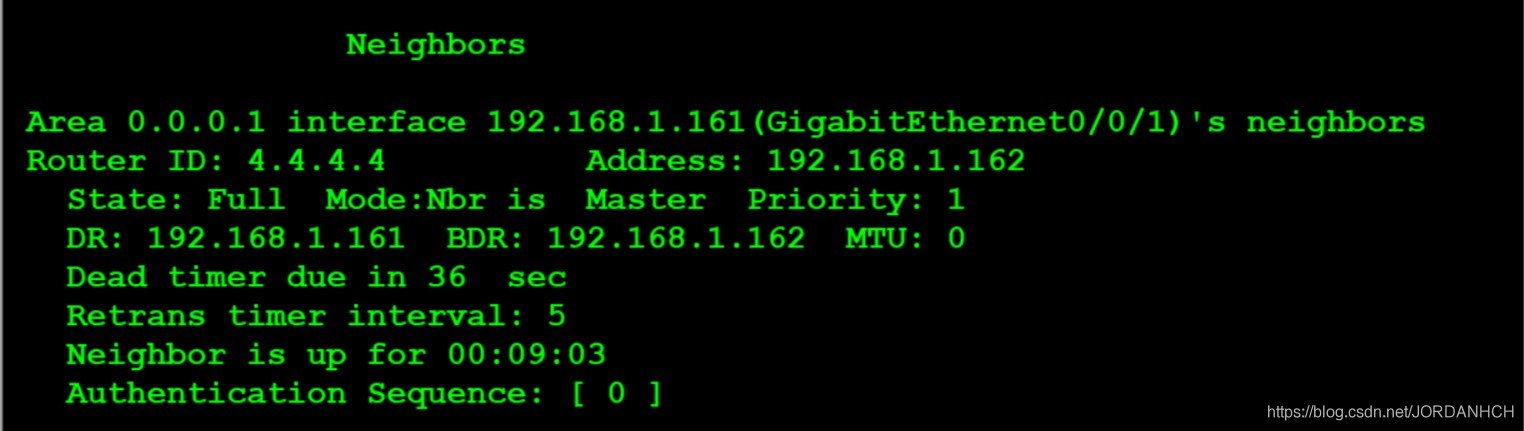

對r4的配置如下：
預設路由

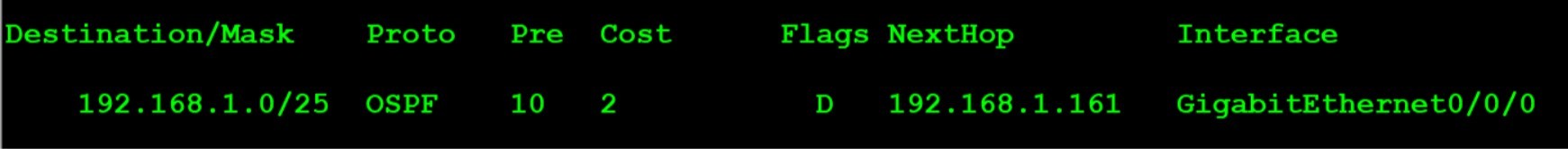

4.查看本地通過OSPF協議學習到的路由：

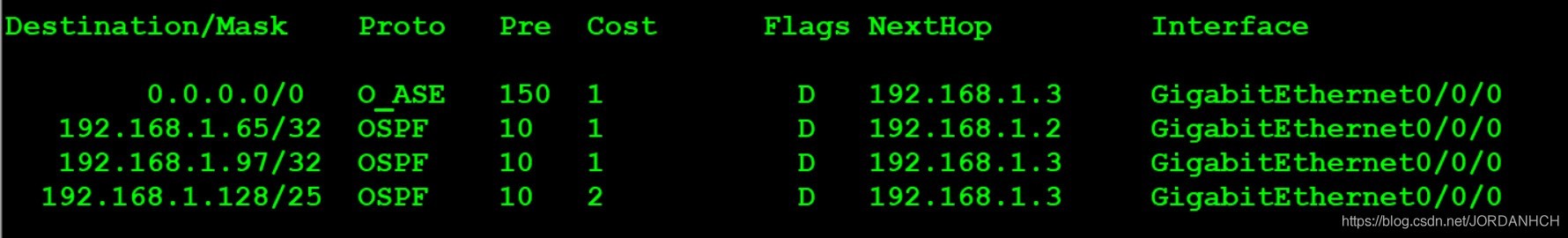

r1上：

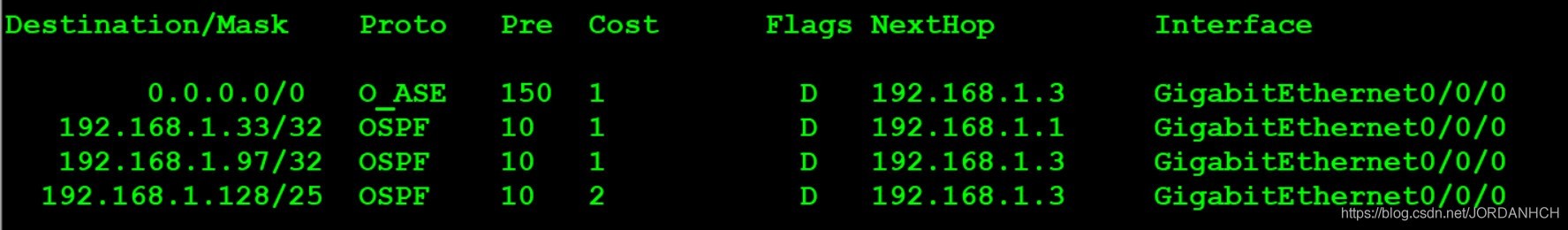

r2上：

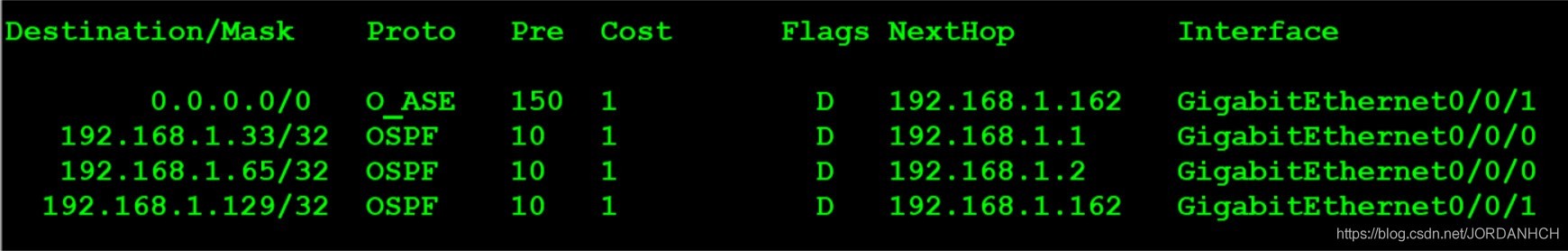

r3上：
r4上：
5.驗證結果

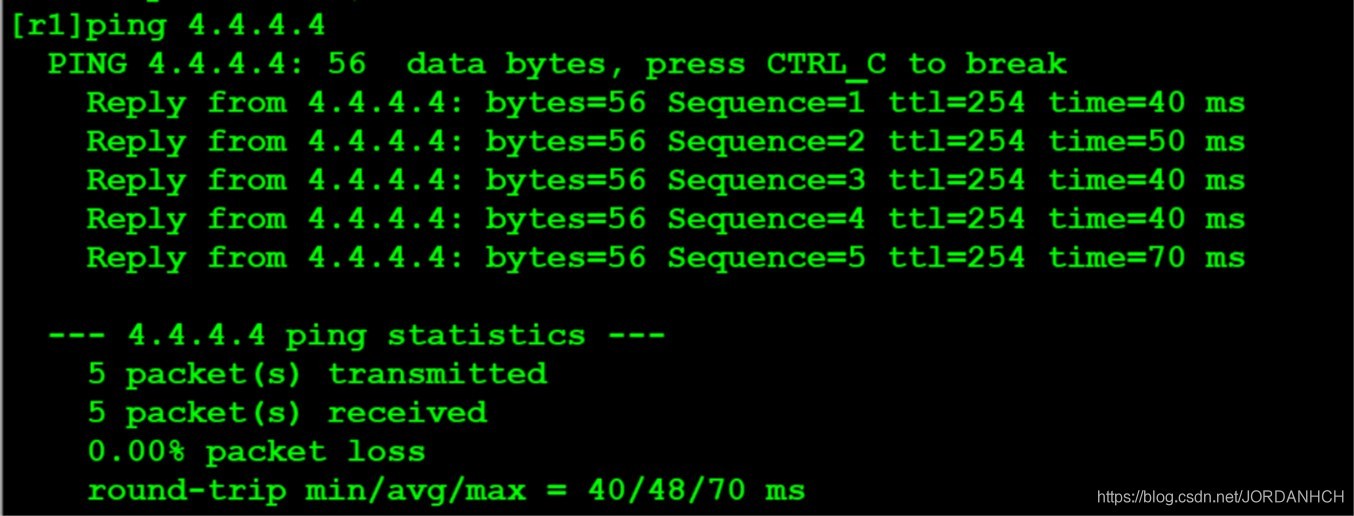

用r1與r4上沒有進行宣告的4.4.4.0/24網段進行通訊，如下圖：
到目前為止實驗基本上已經完成，其他網段間的通訊還請大家自己驗證，
注：本人小白一個，有問題歡迎各位大佬指正，萬分感謝，
