突然想到李樂薇老師的《我的空中樓閣》著作中的一段話：“雖不養鳥，每天早晨有鳥語盈耳，無需要掛畫，門外有幅巨畫---名叫自然”，不禁感嘆影像在資訊傳達中的神奇魅力，所以今天也溫故一下作業中接觸到的架構圖，以下是對架構的一個粗淺和簡單的介紹，如需進一步了解，大家也可以網上自行查閱更多資料，

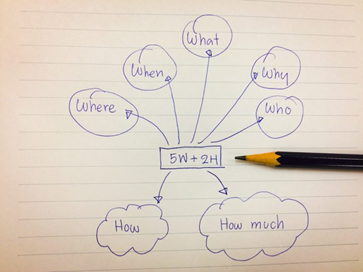

通過5W2H分析法來全方位立體的簡單理解這個概念，
什么是架構？(What)
百度百科和維基百科不約而同的把他定義為: 軟體架構是有關軟體整體結構與組件的抽象描述，用于指導大型軟體系統各個方面的設計，架構的目標就是將系統要素按照特定結構進行連接互動，而架構圖則是架構的圖形呈現，
架構域本身包括：業務架構、資料架構、產品架構、應用架構和技術架構，一般我們可以根據業務形成業務架構，然后在此基礎上，做出相應的資料架構和應用架構，最后通過技術架構來實作我們的產品，
為什么要畫架構圖？(Why)
文章開頭提到影像在資訊傳遞中的神奇魅力，一圖勝千言，老司機們更是喊出有圖有真相，無圖no **，在我們作業中，架構圖能夠更精確的傳遞資訊，進行溝通、 達成共識和減少歧義，
何時需要畫架構圖？(When)
-
復雜專案
-
想畫就畫
-
你覺得該畫的時候
誰來畫?（Who）
-
不言而喻
-
你
Where？
這個問題我選擇不回答，
如何畫？(How)

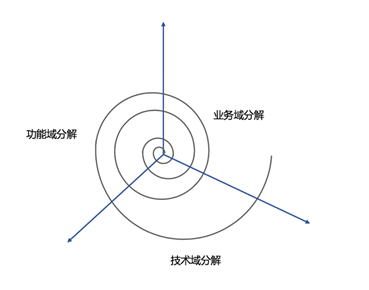

根據架構域業務架構、資料架構、產品架構、應用架構和技術架構，依次進行架構分解，每個架構域的分解程序，都是一個迭代演進的程序，
How much?
多少？做到什么程度？數量如何？質量水平如何？費用產出如何？
同一個架構域的架構圖給不同的人看，也會有不同視角的呈現方式，下面羅列一下，應用架構圖的各種呈現形式，
-

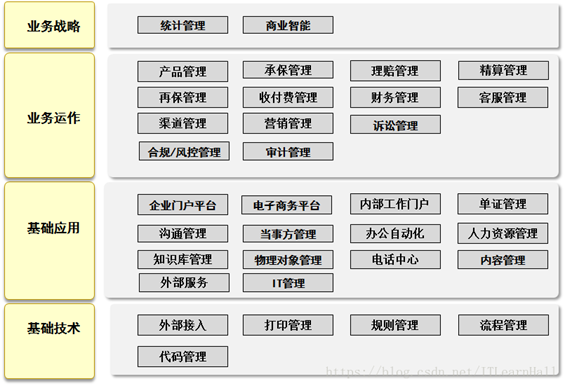

應用架構圖1（功能視角,一般是非技術人員及技術人員交流）
-

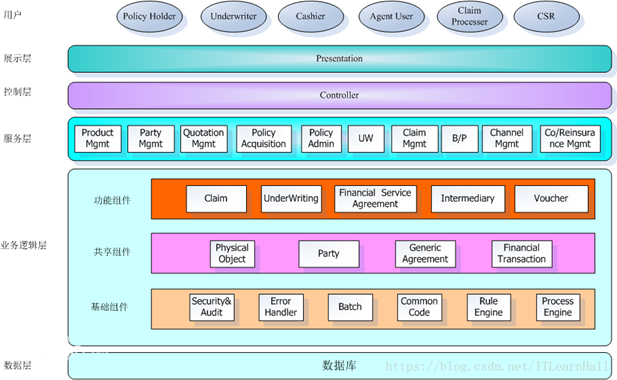

應用架構圖2（技術層次視角， 技術人員交流）
-

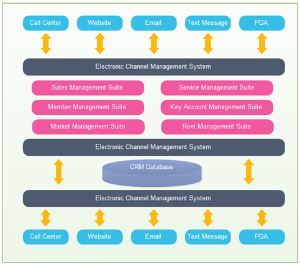

應用架構圖3（山川異域，架構同行，外國友人的）
