云原生技術公開課學習筆記：應用編排與管理：核心原理、Deployment

三、應用編排與管理：核心原理

1、資源元資訊

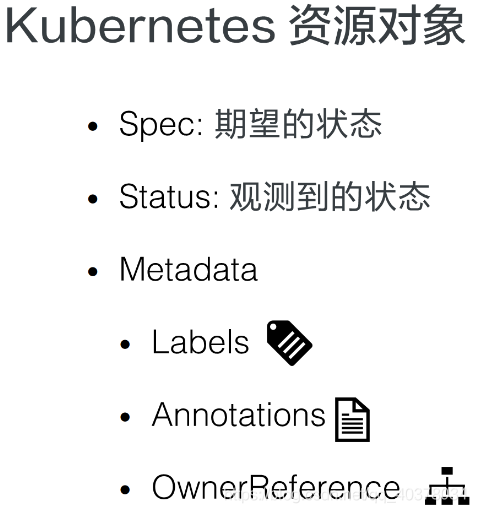

Kubernetes的資源物件組成：主要包括了Spec、Status兩部分，其中Spec部分用來描述期望的狀態，Status部分用來描述觀測到的狀態

Kubernetes的元資料部分，該部分主要包括了用來識別資源的標簽：Labels；用來描述資源的注解：Annotations；用來描述多個資源之間相互關系的OwnerReference

1）、labels

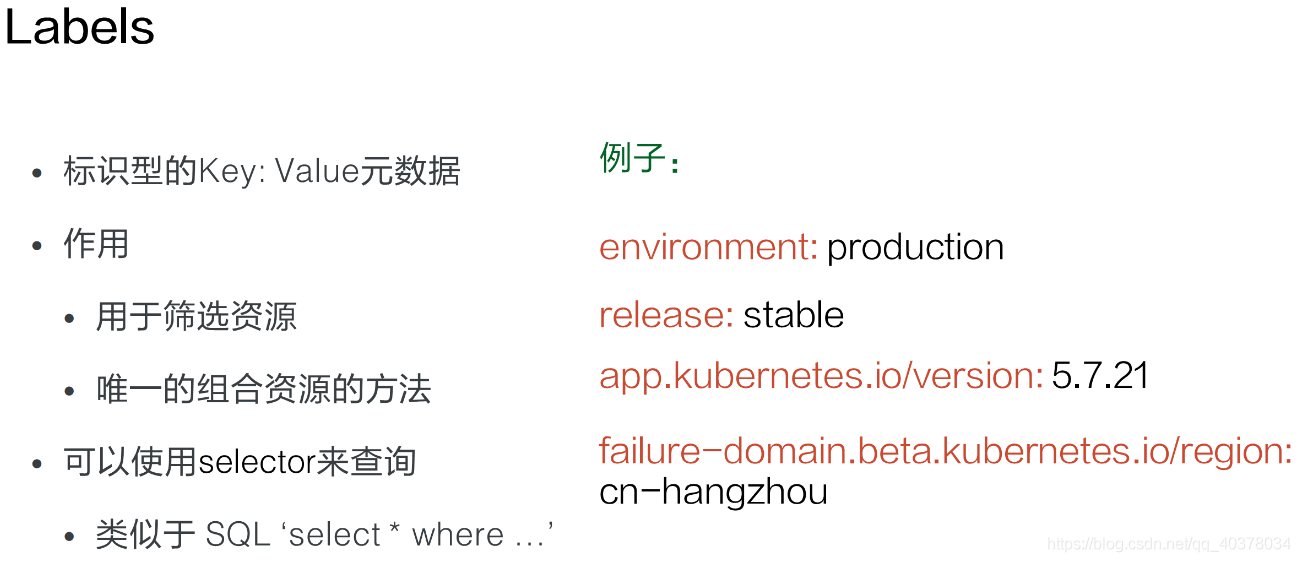

Labels是一種具有標識型的Key：Value元資料，標簽主要用來篩選資源和組合資源，可以使用類似于SQL查詢select，來根據Label查詢相關的資源

2）、Selector

最常見的Selector就是相等型Selector

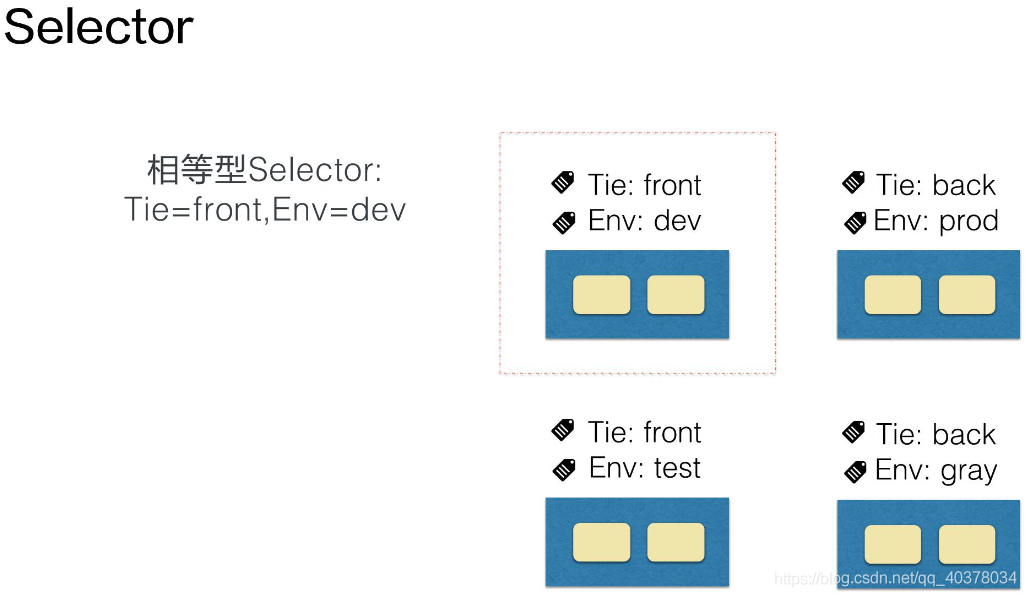

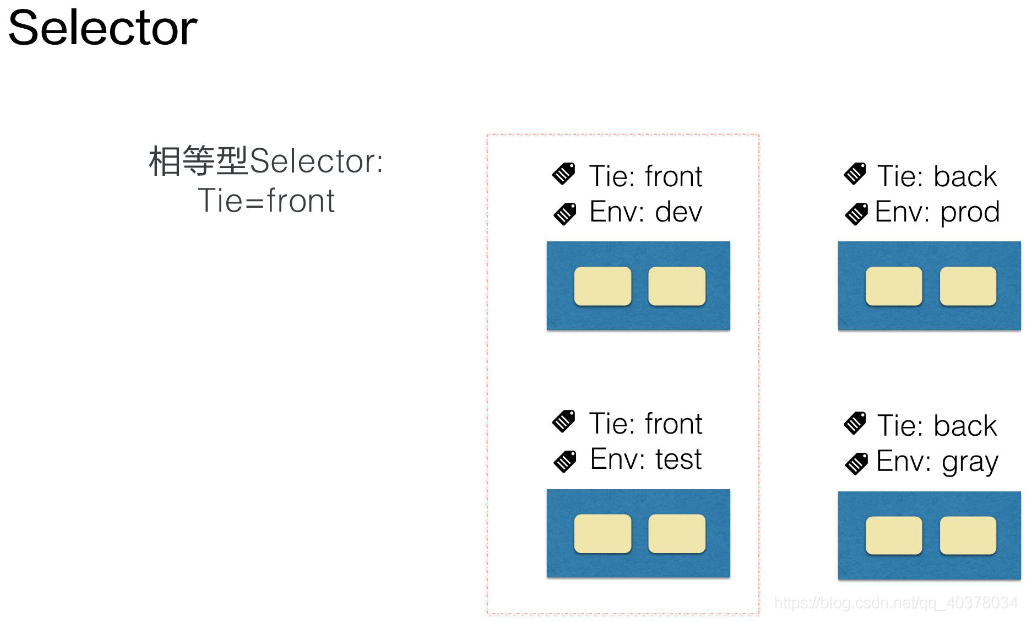

假設系統中有四個Pod，每個Pod都有標識系統層級和環境的標簽，通過Tie：front這個標簽，可以匹配左邊欄的Pod，相等型Selector還可以包括多個相等條件，多個相等條件之間是邏輯與的關系

通過Tie=front,Env=dev的Selector，可以篩選出所有Tie=front，而且Env=dev的Pod，也就是上圖中左上角的Pod，另外一種Selector是集合型Selector，在例子中，Selector篩選所有環境是test或者gray的Pod

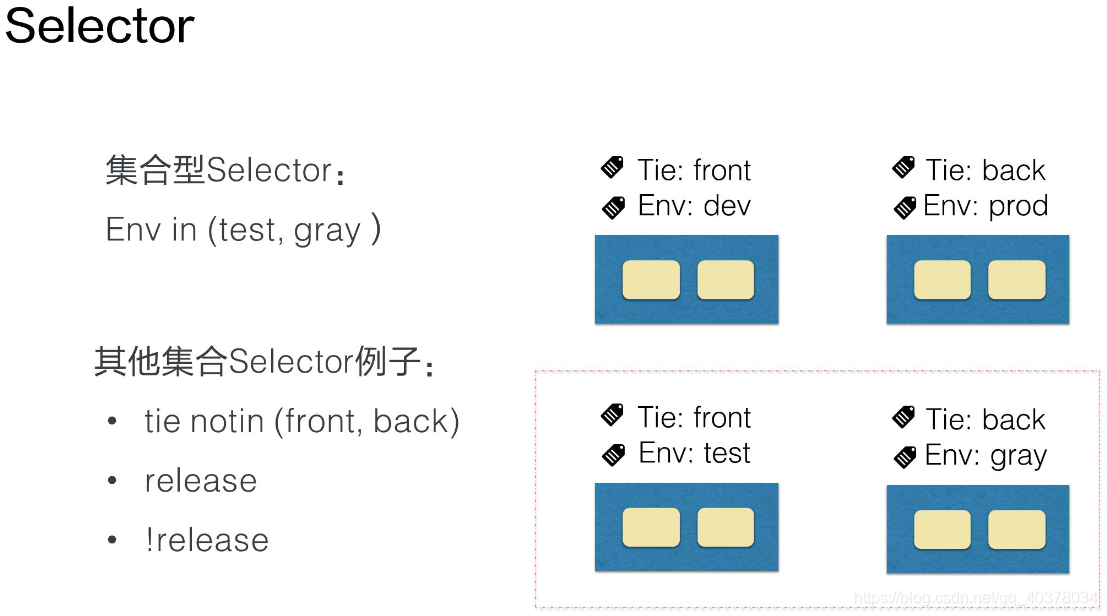

除了in的集合操作外，還有notin集合操作，比如tie notin（front,back），將會篩選所有tie不是front且不是back的Pod，另外，也可以根據是否存在某lable的篩選，如：Selector release，篩選所有帶release標簽的Pod，集合型和相等型的Selector，也可以用,來連接，同樣的標識邏輯與的關系

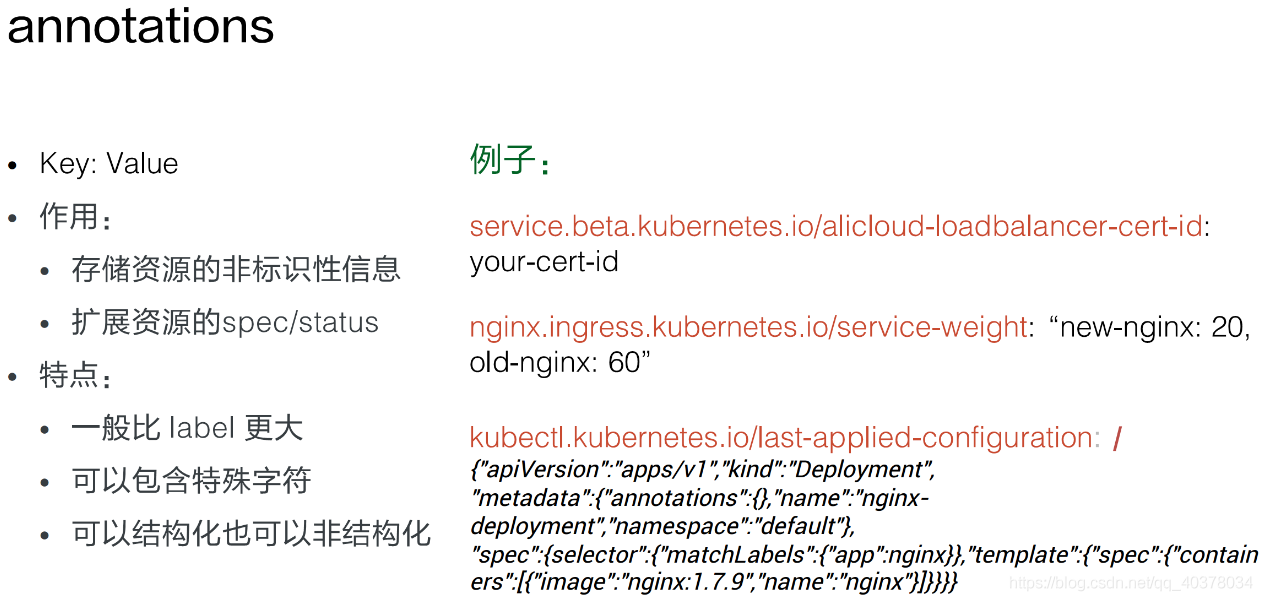

3）、Annotations

Annotations一般是系統或者工具用來存盤資源的非標示性資訊，可以用來擴展資源的spec/status的描述

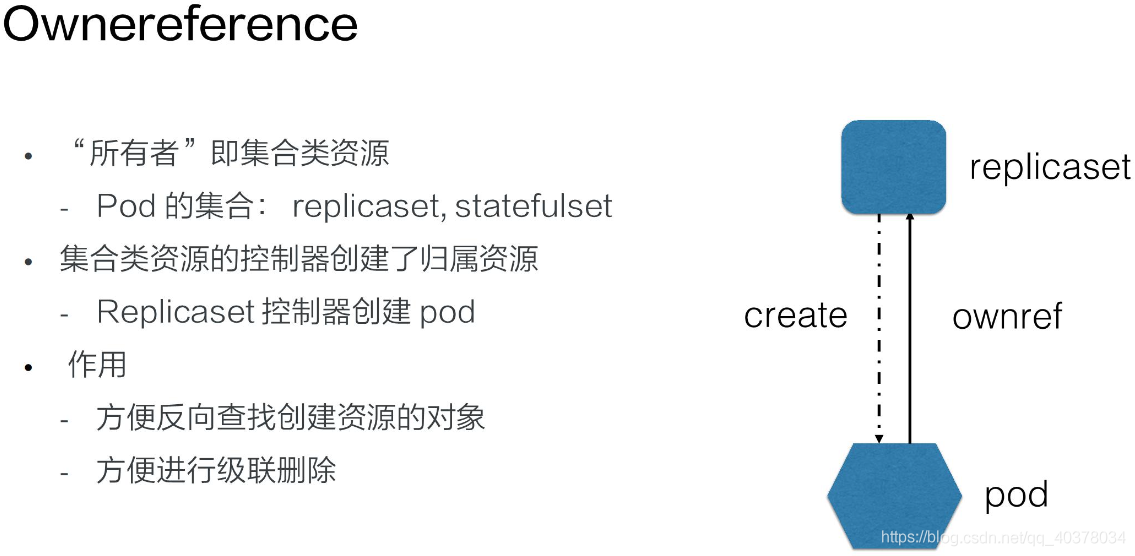

4）、Ownereference

Ownereference一般就是指集合類的資源，比如說Pod集合，就有replicaset、statefulset

集合類資源的控制器會創建對應的歸屬資源，比如：replicaset控制器在操作中會創建Pod，被創建Pod的Ownereference就指向了創建Pod的replicaset，Ownereference使得用戶可以方便地查找一個創建資源的物件，另外，還可以用來實作級聯洗掉的效果

2、kubectl查看和修改Kubernetes元資料

pod1.yaml：

apiVersion: v1
kind: Pod
metadata:
  name: nginx1
  namespace: default
  labels:
    env: dev
    tie: front
spec:
  containers:
  - name : nginx
    image: nginx:1.8
    ports:
    - containerPort: 80

pod2.yaml：

apiVersion: v1
kind: Pod
metadata:
  name: nginx2
  namespace: default
  labels:
    env: dev
    tie: front
spec:
  containers:
  - name : nginx
    image: nginx:1.8
    ports:
    - containerPort: 80

創建兩個pod

hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods
No resources found in default namespace.
hanxiantaodeMBP:yamls hanxiantao$ kubectl apply -f pod1.yaml
pod/nginx1 created
hanxiantaodeMBP:yamls hanxiantao$ kubectl apply -f pod2.yaml
pod/nginx2 created

查看所有pod的標簽

hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods --show-labels
NAME     READY   STATUS    RESTARTS   AGE   LABELS
nginx1   1/1     Running   0          62s   env=dev,tie=front
nginx2   1/1     Running   0          58s   env=dev,tie=front

查看nginx1這個pod的詳細資訊

hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods nginx1 -o yaml | less

修改pod的label，改為env=test

hanxiantaodeMBP:yamls hanxiantao$ kubectl label pods nginx1 env=test
error: 'env' already has a value (dev), and --overwrite is false
hanxiantaodeMBP:yamls hanxiantao$ kubectl label pods nginx1 env=test --overwrite
pod/nginx1 labeled
hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods --show-labels
NAME     READY   STATUS    RESTARTS   AGE     LABELS
nginx1   1/1     Running   0          5m39s   env=test,tie=front
nginx2   1/1     Running   0          5m35s   env=dev,tie=front

去掉pod的tie這個標簽

hanxiantaodeMBP:yamls hanxiantao$ kubectl label pods nginx1 tie-
pod/nginx1 labeled
hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods --show-labels
NAME     READY   STATUS    RESTARTS   AGE     LABELS
nginx1   1/1     Running   0          6m58s   env=test
nginx2   1/1     Running   0          6m54s   env=dev,tie=front

通過label來篩選pod

hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods --show-labels -l env=test
NAME     READY   STATUS    RESTARTS   AGE     LABELS
nginx1   1/1     Running   0          7m33s   env=test
hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods --show-labels -l env=test,env=dev
No resources found in default namespace.
hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods --show-labels -l env=dev,tie=front
NAME     READY   STATUS    RESTARTS   AGE    LABELS
nginx2   1/1     Running   0          8m4s   env=dev,tie=front
hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods --show-labels -l 'env in (test,dev)'
NAME     READY   STATUS    RESTARTS   AGE     LABELS
nginx1   1/1     Running   0          8m36s   env=test
nginx2   1/1     Running   0          8m32s   env=dev,tie=front

添加annotate

hanxiantaodeMBP:yamls hanxiantao$ kubectl annotate pods nginx1 my-annotate='my comment, ok'
pod/nginx1 annotated
hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods -o yaml | less

apiVersion: v1
kind: Pod
metadata:
  annotations:
    kubectl.kubernetes.io/last-applied-configuration: |
      {"apiVersion":"v1","kind":"Pod","metadata":{"annotations":{},"labels":{"env":"dev","tie":"front"},"name":"nginx1","namespace":"default"},"spec":{"containers":[{"image":"nginx:1.8","name":"nginx","ports":[{"containerPort":80}]}]}}
    my-annotate: my comment, ok
  creationTimestamp: "2020-12-24T00:18:18Z"
  labels:
    env: test

rs.yaml：

apiVersion: apps/v1
kind: ReplicaSet
metadata:
  name: nginx-replicasets
  namespace: default
  labels:
    env: prod
spec:
  replicas: 2
  selector:
   matchLabels:
    env: prod
  template:
    metadata:
      labels:
        env: prod
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80

通過創建replicaset物件來創建pod，pod中會包含ownerReference資訊

hanxiantaodeMBP:yamls hanxiantao$ kubectl apply -f rs.yaml
replicaset.apps/nginx-replicasets created

hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods
NAME                      READY   STATUS    RESTARTS   AGE
nginx-replicasets-ld4n6   1/1     Running   0          2m3s
nginx-replicasets-xvr6k   1/1     Running   0          2m3s
nginx1                    1/1     Running   0          27m
nginx2                    1/1     Running   0          27m
hanxiantaodeMBP:yamls hanxiantao$ kubectl get pods nginx-replicasets-ld4n6 -o yaml | less

  name: nginx-replicasets-ld4n6
  namespace: default
  ownerReferences:
  - apiVersion: apps/v1
    blockOwnerDeletion: true
    controller: true
    kind: ReplicaSet
    name: nginx-replicasets
    uid: 5beab4c4-3aae-4c6c-a3f2-3822a2e3ba3a
  resourceVersion: "567337"
  selfLink: /api/v1/namespaces/default/pods/nginx-replicasets-ld4n6
  uid: 9dbcafce-72ec-4088-a0ab-3eccaba95c2d
spec:
  containers:
  - image: nginx:1.7.9
    imagePullPolicy: IfNotPresent
    name: nginx
    ports:
    - containerPort: 80
      protocol: TCP
    resources: {}
    terminationMessagePath: /dev/termination-log
    terminationMessagePolicy: File
    volumeMounts:
    - mountPath: /var/run/secrets/kubernetes.io/serviceaccount
      name: default-token-6c86p
      readOnly: true

3、控制器模式

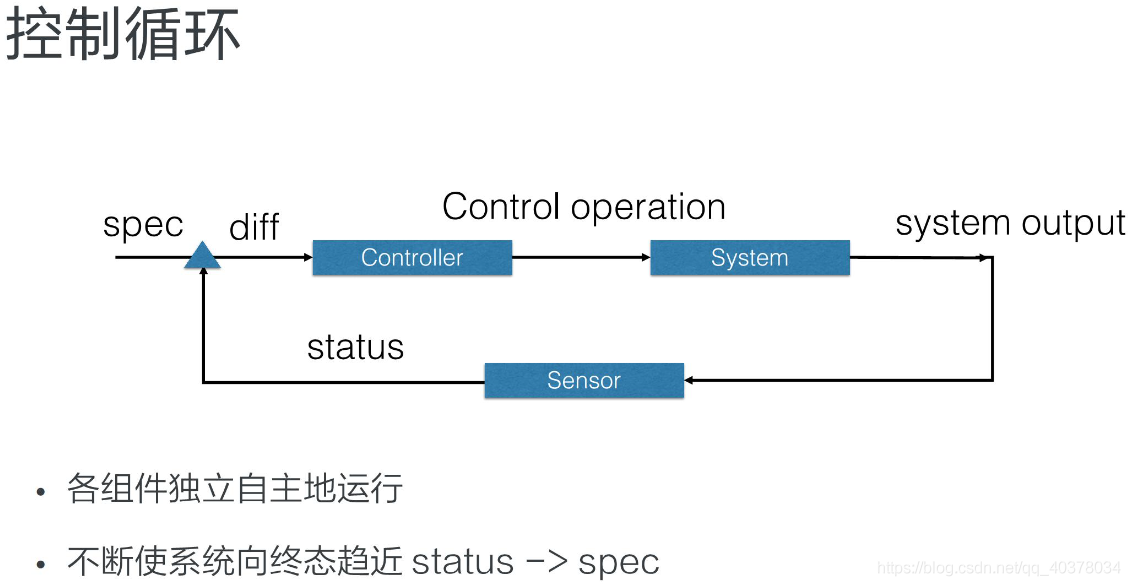

1）、控制回圈

控制型模式最核心的就是控制回圈的概念，在控制回圈中包括了控制器，被控制的系統，以及能夠觀測系統的傳感器，三個邏輯組件

外界通過修改資源spec來控制資源，控制器比較資源spec和status，從而計算一個diff，diff最后會用來決定執行對系統進行什么樣的控制操作，控制操作會使得系統產生新的輸出，并被傳感器以資源status形式上報，控制器的各個組件將都會是獨立自主地運行，不斷使系統向spec表示終態趨近

2）、Sensor

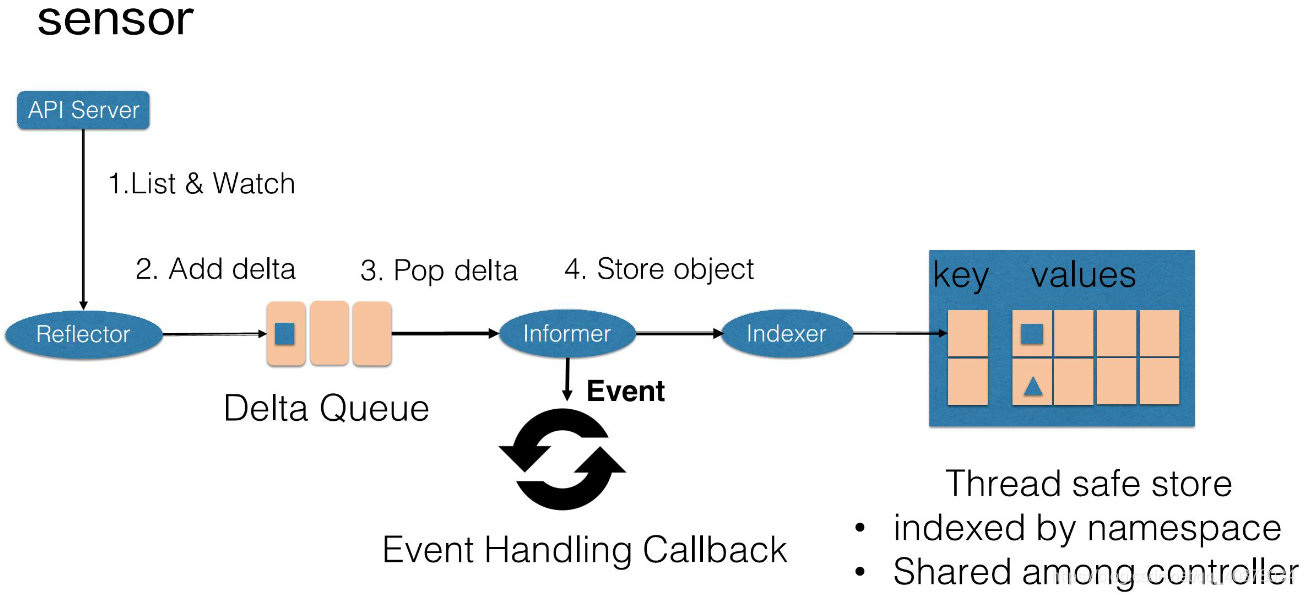

控制回圈中邏輯的傳感器主要由Reflector、Informer、Indexer三個組件構成

Reflector通過List和Watch K8s server來獲取資源的資料，List用來在Controller重啟以及Watch中斷的情況下，進行系統資源的全量更新；而Watch則在多次List之間進行增量的資源更新；Reflector在獲取新的資源資料后，會在Delta佇列中塞入一個包括資源物件資訊本身以及資源物件事件型別的Delta記錄，Delta佇列中可以保證同一個物件在佇列中僅有一條記錄，從而避免Reflector重新List和Watch的時候產生重復的記錄

Informer組件不斷地從Delta佇列中彈出delta記錄，然后把資源物件交給indexer，讓indexer把資源記錄在一個快取中，快取在默認設定下是用資源的命名空間來做索引的，并且可以被Controller Manager或多個Controller所共享，之后，再把這個事件交給事件的回呼函式

控制回圈中的控制器組件主要由事件處理函式以及worker組成，事件處理函式之間會相互關注資源的新增、更新、洗掉的事件，并根據控制器的邏輯去決定是否需要處理，對需要處理的事件，會把事件關聯資源的命名空間以及名字塞入一個作業佇列中，并且由后續的worker池中的一個Worker來處理，作業佇列會對存盤的物件進行去重，從而避免多個Woker處理同一個資源的情況

Worker在處理資源物件時，一般需要用資源的名字來重新獲得最新的資源資料，用來創建或者更新資源物件，或者呼叫其他的外部服務，Worker如果處理失敗的時候，一般情況下會把資源的名字重新加入到作業佇列中，從而方便之后進行重試

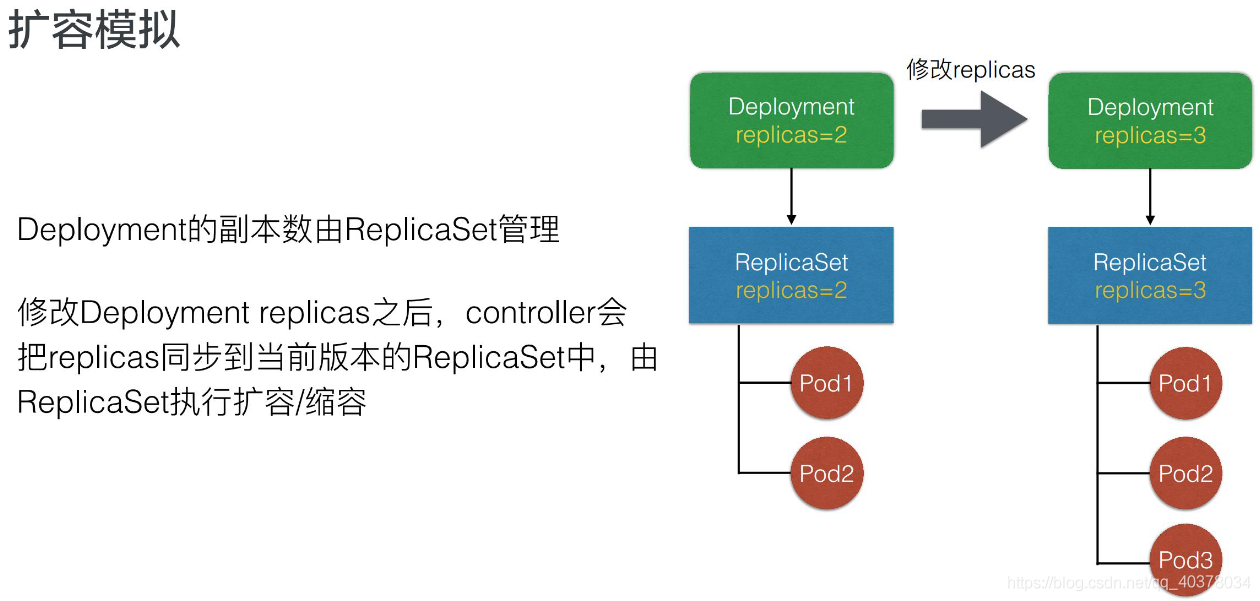

3）、控制回圈例子——擴容

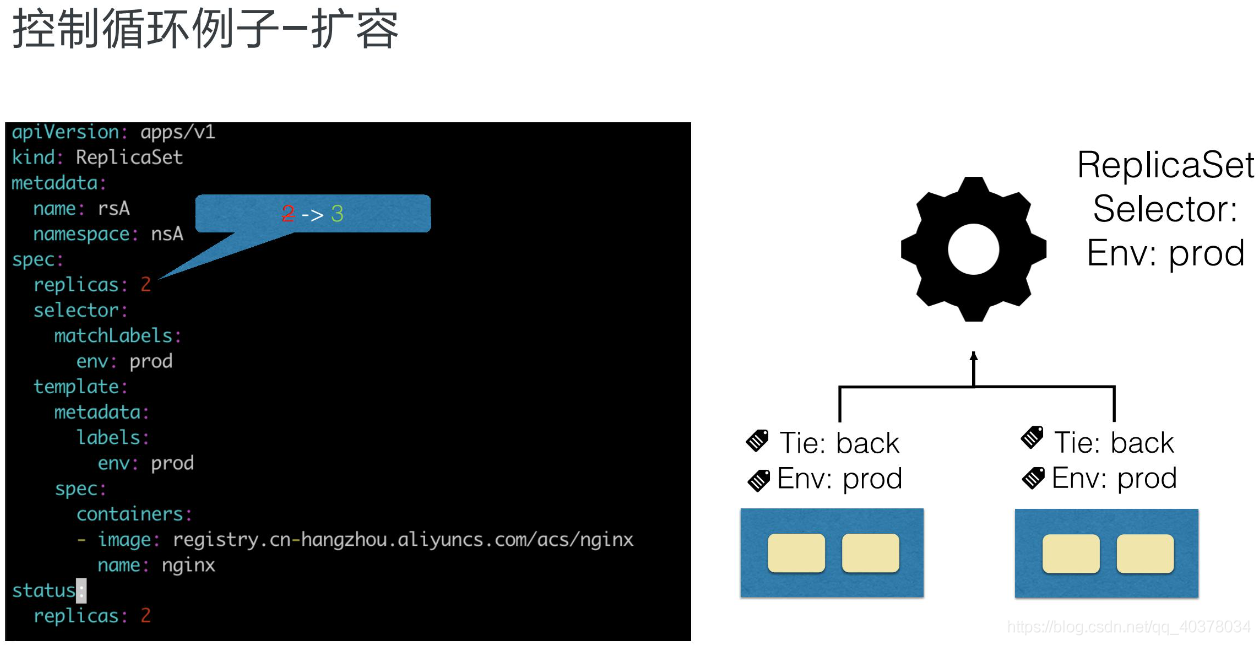

ReplicaSet是一個用來描述無狀態應用的擴縮容行為的資源，ReplicaSet controler通過監聽ReplicaSet資源來維持應用希望的狀態數量，ReplicaSet中通過selector來匹配所關聯的Pod，在這里考慮ReplicaSet rsA的，replicas從2被改到3的場景

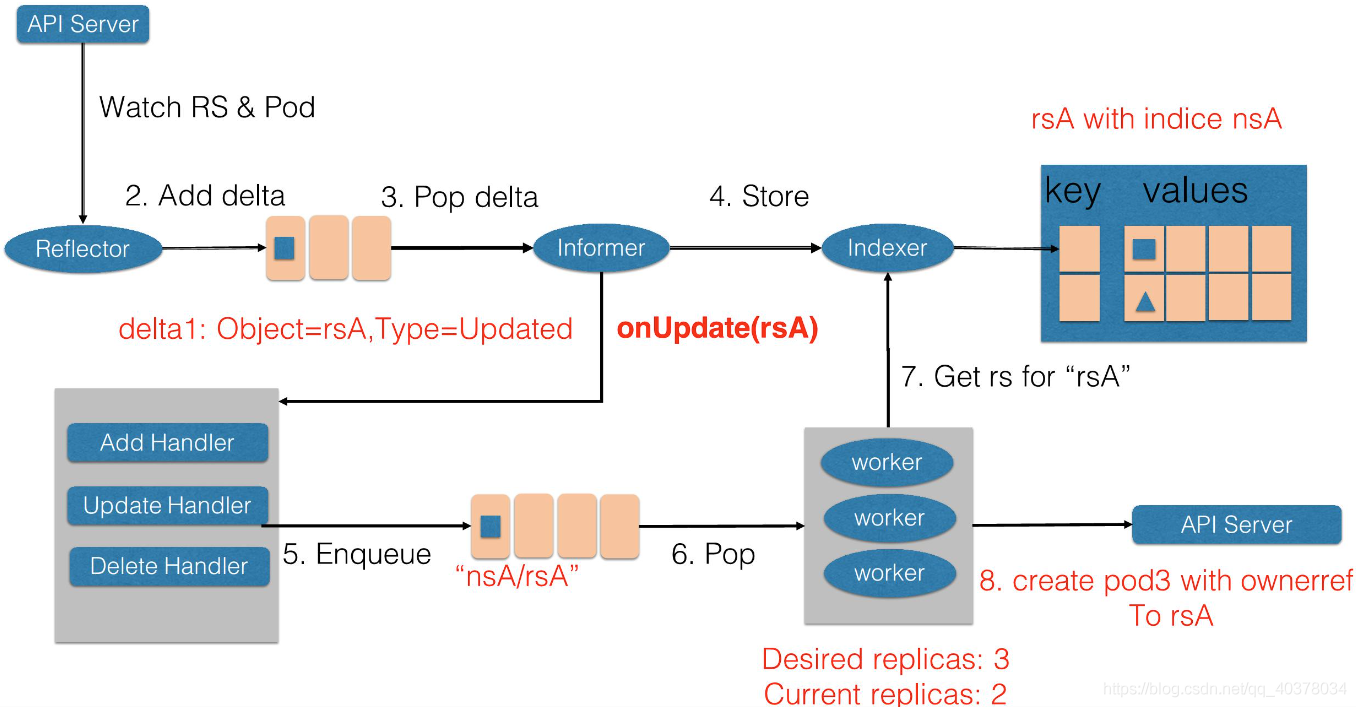

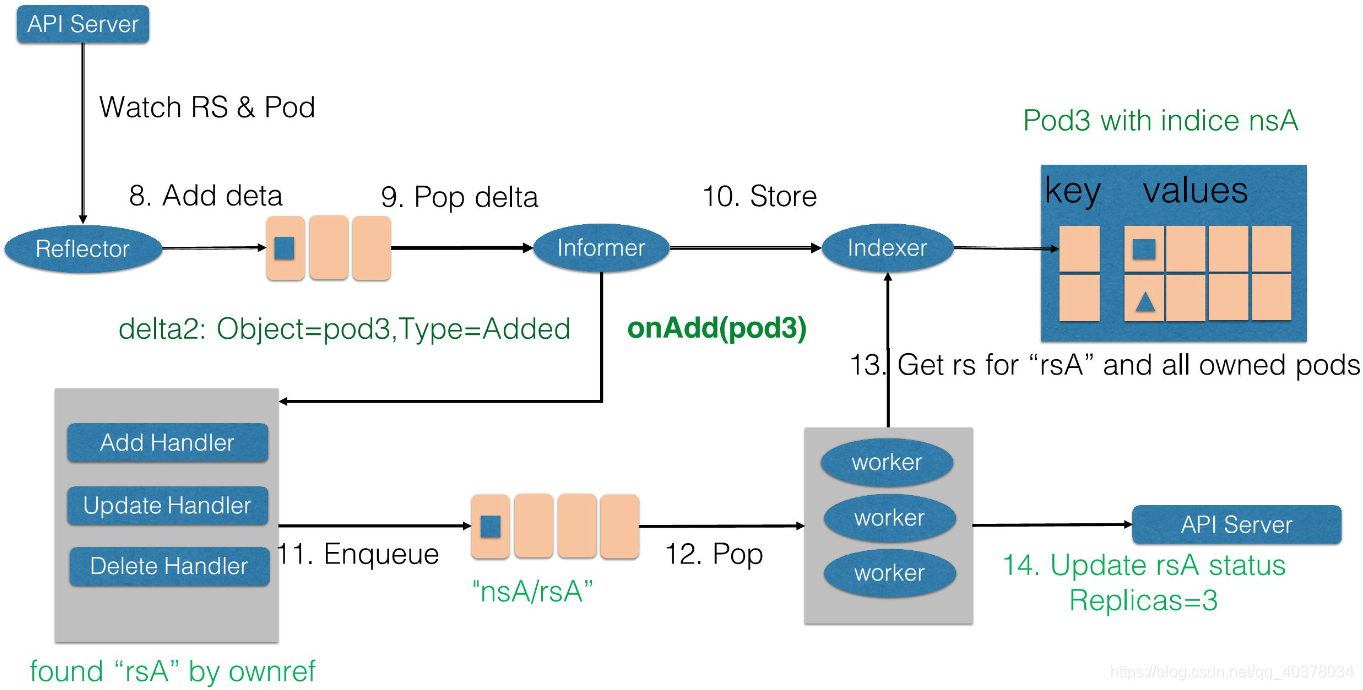

首先，Reflector會watch到ReplicaSet和Pod兩種資源的變化，發現ReplicaSet發生變化后，在delta佇列中塞入了物件是rsA，而且型別是更新的記錄

Informer一方面把新的ReplicaSet更新到快取中，并與Namespace nsA作為索引，另外一方面，呼叫Update的回呼函式，ReplicaSet控制器發現ReplicaSet發生變化后會把字串的nsA/rsA字串塞入到作業佇列中，作業佇列后的一個Worker從作業佇列中取到了nsA/rsA這個字串的key，并且從快取中取到了最新的ReplicaSet資料

Worker通過比較ReplicaSet中spec和status里的數值，發現需要對這個ReplicaSet進行擴容，因此ReplicaSet的Worker創建了一個Pod，這個pod中的Ownereference取向了ReplicaSet rsA

然后Reflector Watch到的Pod新增事件，在delta佇列中額外加入了Add型別的deta記錄，一方面把新的Pod記錄通過Indexer存盤到了快取中，另一方面呼叫了ReplicaSet控制器的Add回呼函式，Add回呼函式通過檢查pod ownerReferences找到了對應的ReplicaSet，并把包括ReplicaSet命名空間和字串塞入到了作業佇列中

ReplicaSet的Woker在得到新的作業項之后，從快取中取到了新的ReplicaSet記錄，并得到了其所有創建的Pod，因為ReplicaSet的狀態不是最新的，也就是所有創建Pod的數量不是最新的，因此在此時ReplicaSet更新status使得spec和status達成一致

4、控制器模式總結

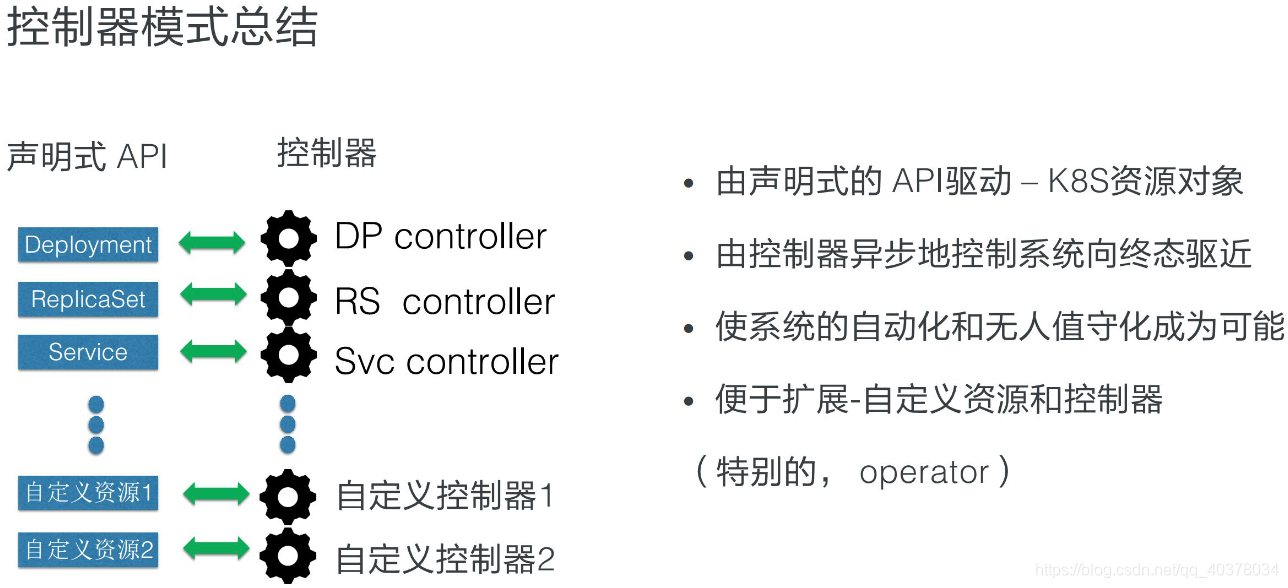

Kubernetes所采用的控制器模式，是由宣告式API驅動的，確切來說，是基于對Kubernetes資源物件的修改來驅動的

Kubernetes資源之后，是關注該資源的控制器，這些控制器將異步的控制系統向設定的終態驅近

這些控制器是自主運行的，使得系統的自動化和無人值守成為可能

因為Kubernete的控制器和資源都是可以自定義的，因此可以方便的擴展控制器模式，特別是對于有狀態應用，我們往往通過自定義資源和控制器的方式，來自動化運維操作，這個也就是operator的場景

四、應用編排與管理：Deployment

1、需求來源

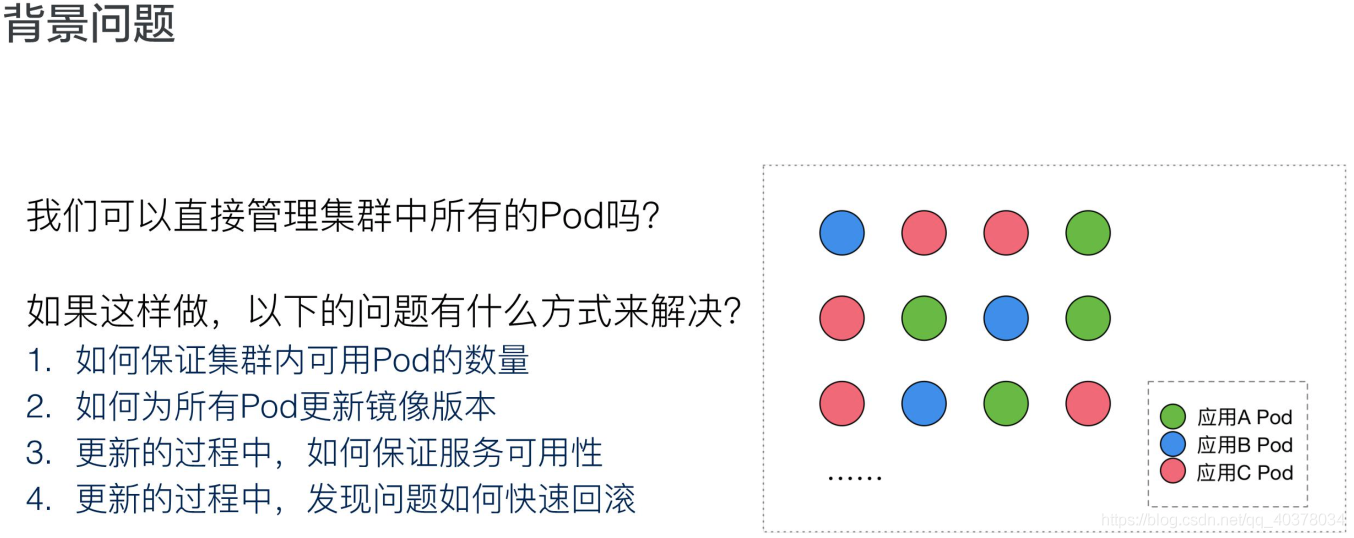

如果直接管理集群中所有的Pod，應用A、B、C的Pod，其實是散亂地分布在集群中

現在有以下的問題：

• 首先，如何保證集群內可用Pod的數量？也就是說我們應用A四個Pod如果出現了一些宿主機故障，或者一些網路問題，如何能保證它可用的數量？
• 如何為所有Pod更新鏡像版本？我們是否要某一個Pod去重建新版本的Pod？
• 然后在更新程序中，如何保證服務的可用性？
• 以及更新程序中，如果發現了問題，如何快速回滾到上一個版本？

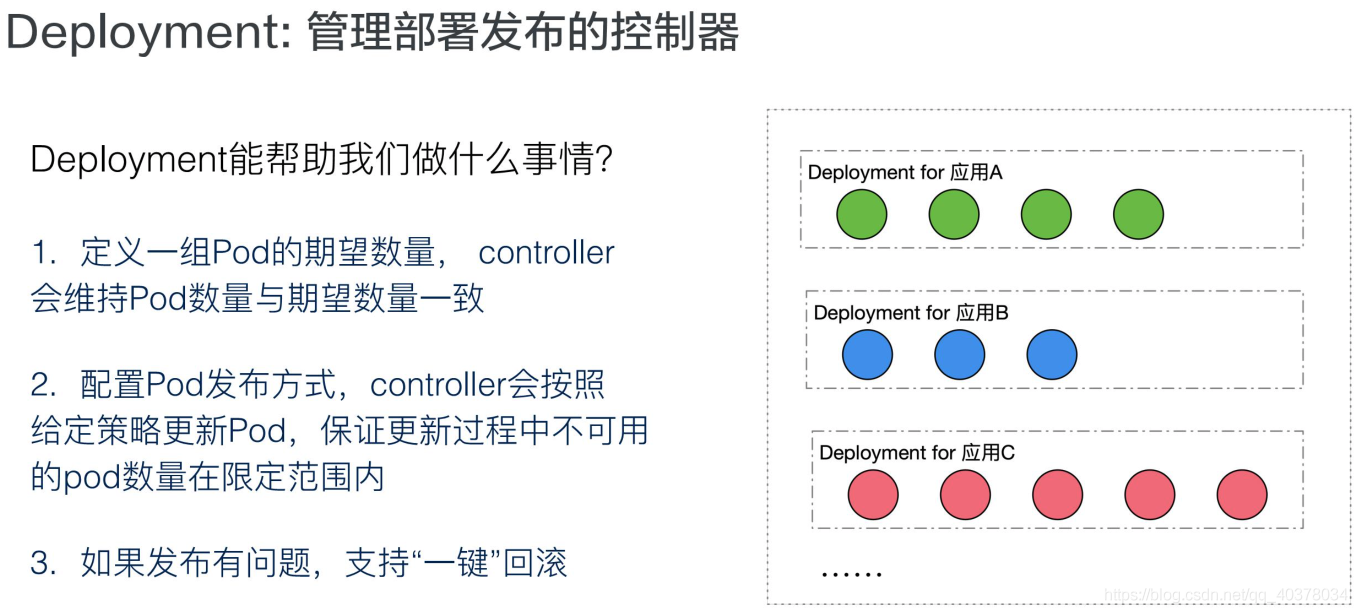

通過Deployment將應用A、B、C分別規劃到不同的Deployment中，每個Deployment其實是管理的一組相同的應用Pod，這組Pod我們認為它是相同的一個副本，那么Deployment能幫我們做什么事情呢？

1）首先，Deployment定義了一種Pod期望數量，比如說應用A，我們期望Pod數量是四個，那么這樣的話，controller就會持續維持Pod數量為期望的數量，當我們與Pod出現了網路問題或者宿主機問題的話，controller能幫我們恢復，也就是新擴出來對應的Pod，來保證可用的Pod數量與期望數量一致

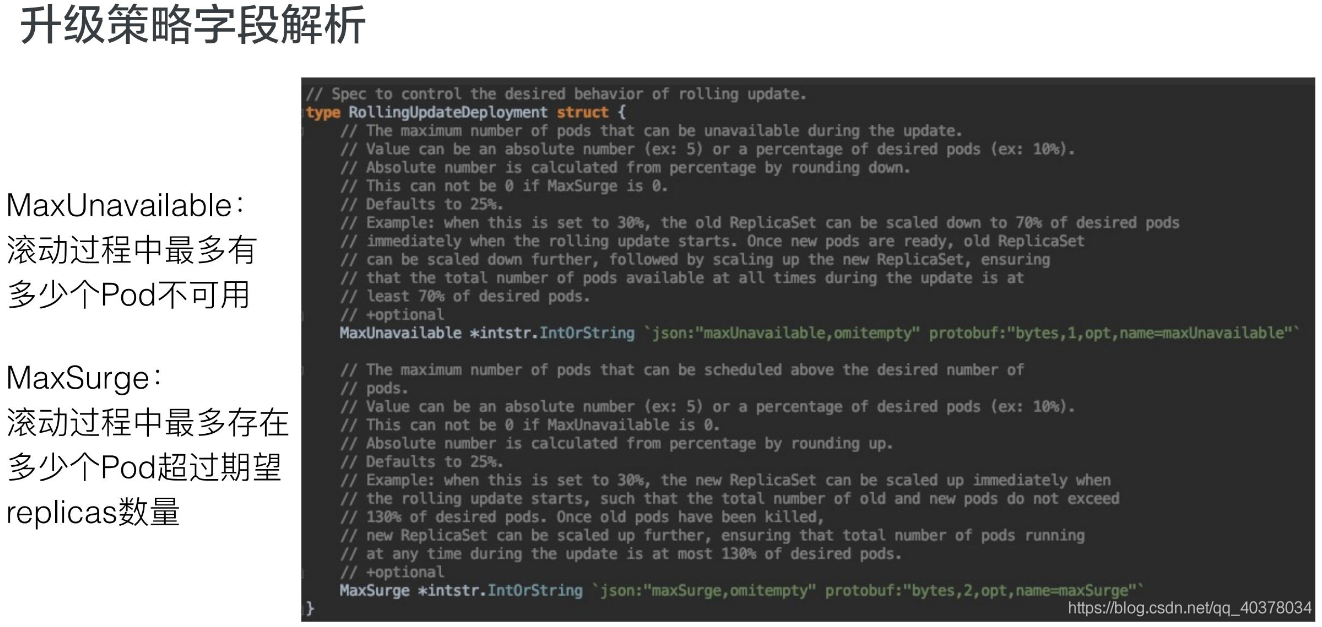

2）配置Pod發布方式，也就是說controller會按照用戶給定的策略來更新Pod，而且更新程序中，也可以設定不可用Pod數量在多少范圍內

3）如果更新程序中發生問題的話，即所謂一鍵回滾，也就是說你通過一條命令或者一行修改能夠將Deployment下面所有Pod更新為某一個舊版本

2、用例解讀

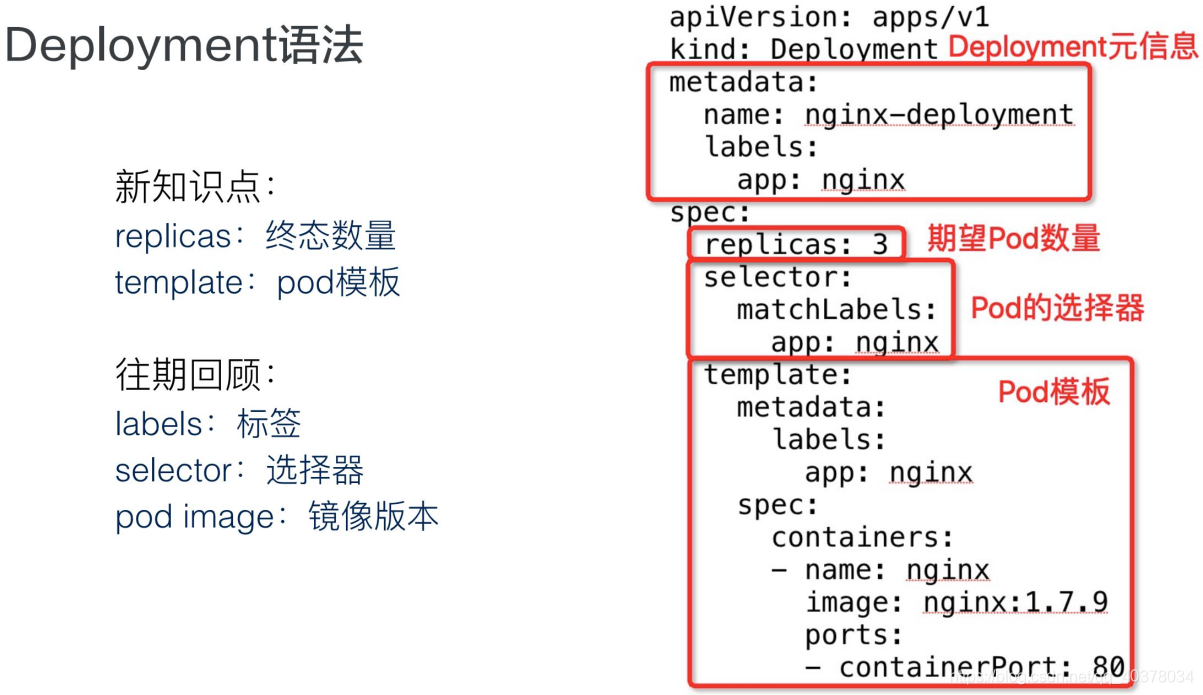

1）、Deployment語法

apiVersion：apps/v1，也就是說Deployment當前所屬的組是apps，版本是v1

Deployment作為一個K8s資源，它有自己的metadata元資訊，這里定義的Deployment.name是nginx-deployment

Deployment.spec中首先要有一個核心的欄位，即replicas，這里定義期望的Pod數量為三個；selector其實是Pod選擇器，那么所有擴容出來的Pod，它的Labels必須匹配selector層上的image.labels，也就是app:nginx

2）、查看Deployment狀態

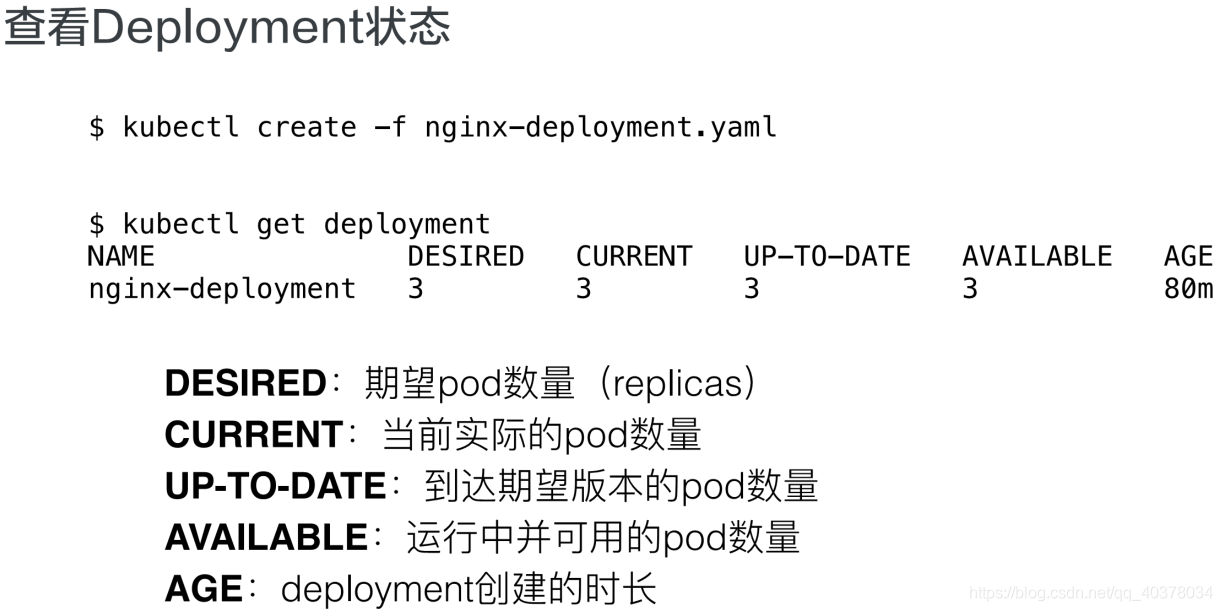

可以通過kubectl get deployment，看到Deployment總體的一個狀態

• DESIRED：期望的Pod數量是3個
• CURRENT：當前實際Pod數量是3個
• UP-TO-DATE：其實是到達最新的期望版本的Pod數量
• AVAILABLE：這個其實是運行程序中可用的Pod數量，這里AVAILABLE并不簡單是可用的，也就是Ready狀態的，它其實包含了一些可用超過一定時間長度的Pod
• AGE：deployment創建的時長，如上圖Deployment就是已經創建了80分鐘

3）、查看Pod

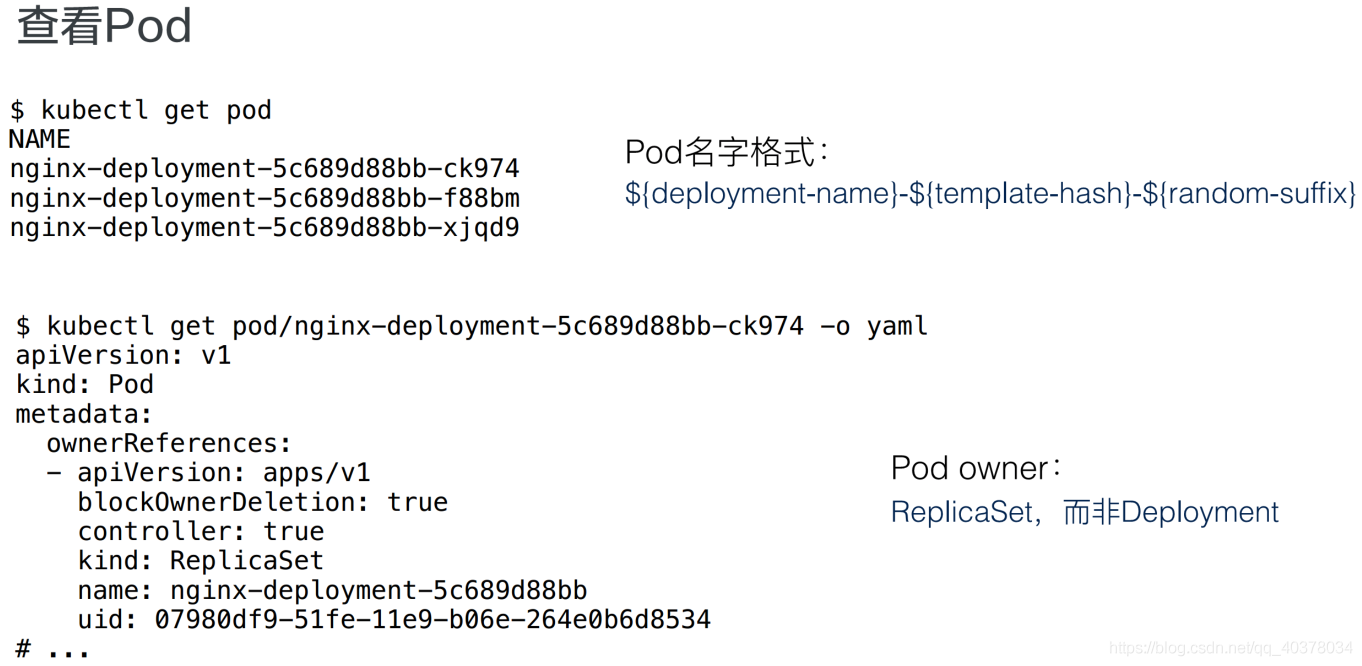

Pod名字格式最前面一段：nginx-deployment，其實是Pod所屬 Deployment.name；中間一段：template-hash，這里三個Pod是一樣的，因為這三個Pod其實都是同一個template中創建出來的；最后一段，是一個random的字串

通過get.pod可以看到，Pod的ownerReferences即Pod所屬的controller資源，并不是Deployment，而是一個ReplicaSet，這個ReplicaSet的name，其實是nginx-deployment加上pod.template-hash，所有的Pod都是ReplicaSet創建出來的，而ReplicaSet它對應的某一個具體的Deployment.template版本

4）、更新鏡像

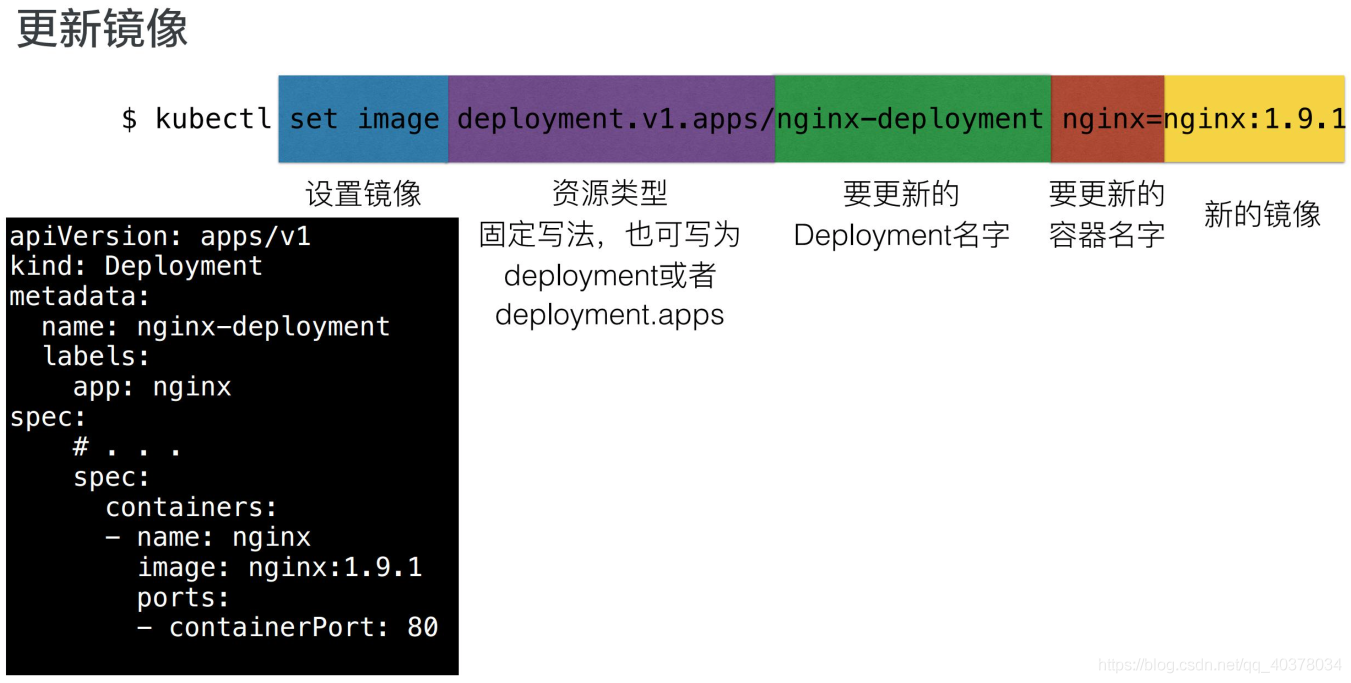

首先kubectl后面有一個set image固定寫法，這里指的是設定鏡像；其次是一個deployment.v1.apps，這里也是一個固定寫法，寫的是我們要操作的資源型別，deployment是資源名、v1是資源版本、apps是資源組，這里也可以簡寫為deployment或者deployment.apps，比如說寫為deployment的時候，默認將使用apps組v1版本

第三部分是要更新的deployment的name，也就是我們的nginx-deployment；再往后的nginx其實指的是template，也就是Pod中的container.name；這里可以注意到：一個Pod中，其實可能存在多個container，而我們指定想要更新的鏡像的container.name，就是nginx

最后，指定我們這個容器期望更新的鏡像版本，這里指的是nginx: 1.9.1，如上圖所示：當執行完這條命令之后，可以看到deployment中的template.spec已經更新為nginx: 1.9.1

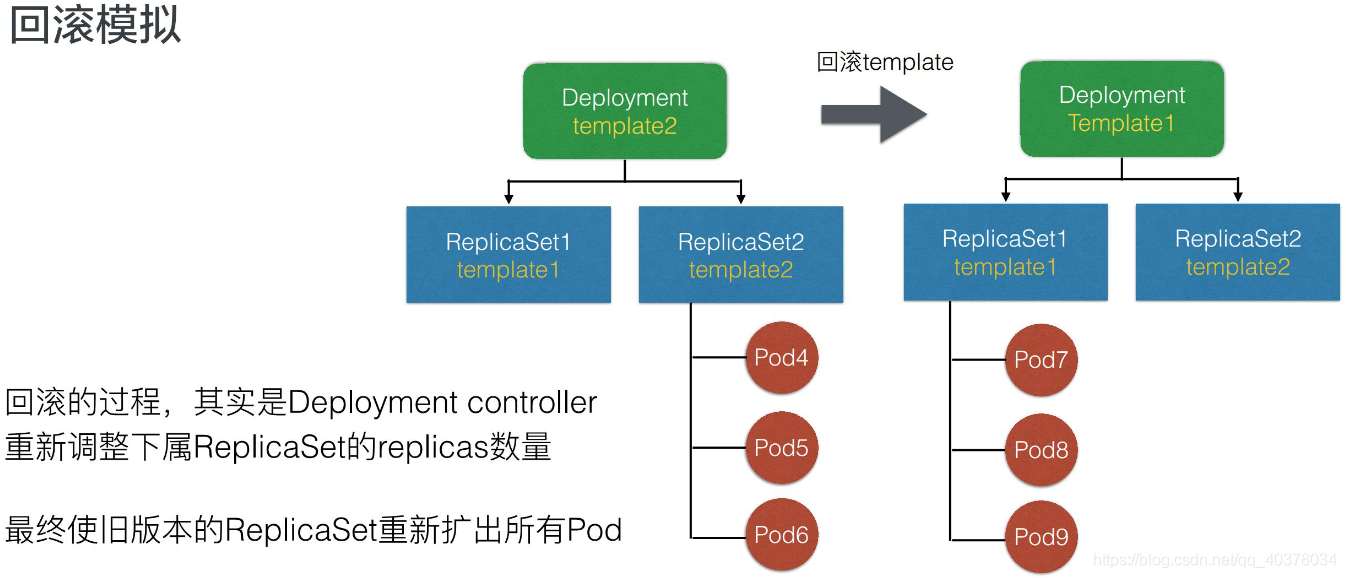

5）、快速回滾

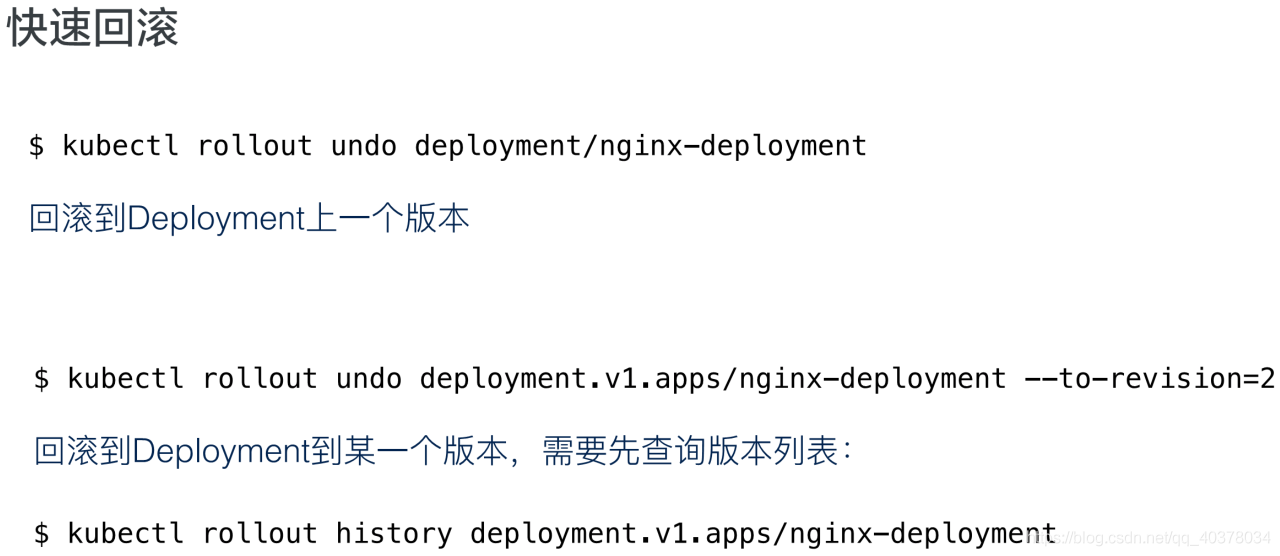

通過kubectl執行的話，其實是kubectl rollout undo這個命令，可以回滾到Deployment上一版本；通過rollout undo加上to-revision來指定可以回滾到某一個具體的版本

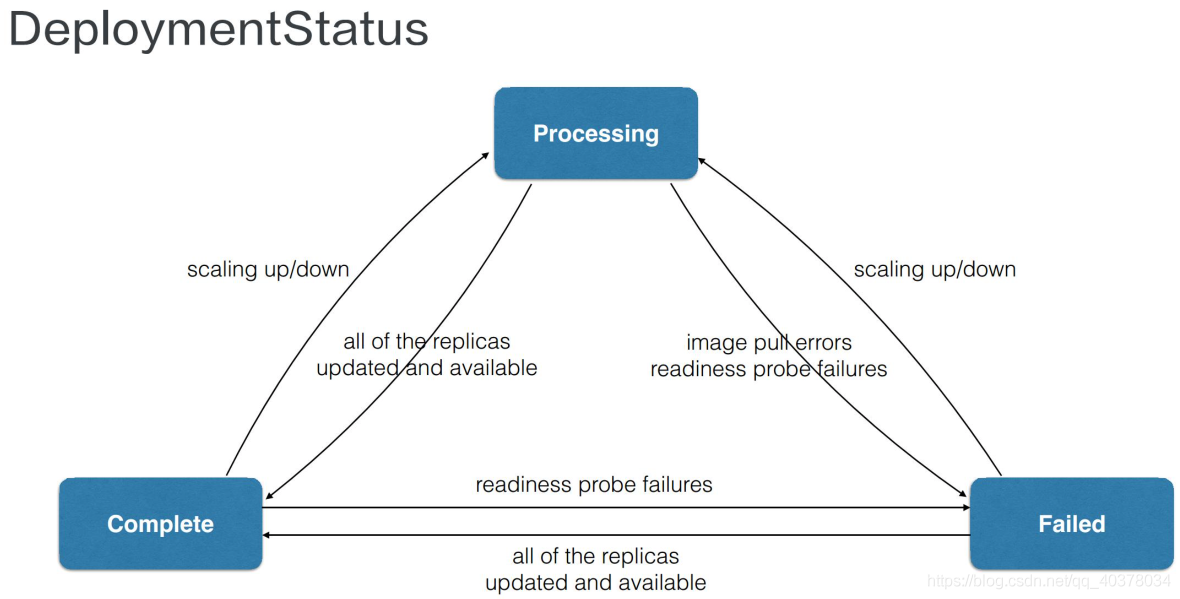

6）、DeploymeStatus

deploymentStatus中描述的三個其實是它的conversion狀態，也就是Processing、Complete以及Failed

以Processing為例：Processing指的是Deployment正在處于擴容和發布中，比如說Processing狀態的deployment，它所有的replicas及Pod副本全部達到最新版本，而且是available，這樣的話，就可以進入complete狀態，而complete狀態如果發生了一些擴縮容的話，也會進入processing這個處理作業狀態

如果在處理程序中遇到一些問題：比如說拉鏡像失敗了，或者說readiness probe檢查失敗了，就會進入failed狀態；如果在運行程序中即complete狀態，中間運行時發生了一些pod readiness probe檢查失敗，這個時候deployment也會進入failed狀態，進入failed狀態之后，除非所有點replicas均變成available，而且是updated最新版本，deployment才會重新進入complete狀態

3、操作演示

hanxiantaodeMBP:yamls hanxiantao$ kubectl create -f deployment-case.yaml
deployment.apps/nginx-deployment created
hanxiantaodeMBP:yamls hanxiantao$ kubectl get deployment nginx-deployment
NAME               READY   UP-TO-DATE   AVAILABLE   AGE
nginx-deployment   3/3     3            3           15s
hanxiantaodeMBP:yamls hanxiantao$ kubectl get pod
NAME                                READY   STATUS    RESTARTS   AGE
nginx-deployment-5d59d67564-528s8   1/1     Running   0          30s
nginx-deployment-5d59d67564-6znl8   1/1     Running   0          30s
nginx-deployment-5d59d67564-q47cp   1/1     Running   0          30s
hanxiantaodeMBP:yamls hanxiantao$ kubectl get replicaset
NAME                          DESIRED   CURRENT   READY   AGE
nginx-deployment-5d59d67564   3         3         3       99s

升級nginx為nginx:1.9.1

hanxiantaodeMBP:yamls hanxiantao$ kubectl set image deployment nginx-deployment nginx=nginx:1.9.1
deployment.apps/nginx-deployment image updated
hanxiantaodeMBP:yamls hanxiantao$ kubectl edit deployment nginx-deployment

  template:
    metadata:
      creationTimestamp: null
      labels:
        app: nginx
    spec:
      containers:
      - image: nginx:1.9.1
        imagePullPolicy: IfNotPresent
        name: nginx
        ports:
        - containerPort: 80
          protocol: TCP
        resources: {}
        terminationMessagePath: /dev/termination-log
        terminationMessagePolicy: File
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      schedulerName: default-scheduler
      securityContext: {}
      terminationGracePeriodSeconds: 30

hanxiantaodeMBP:yamls hanxiantao$ kubectl get pod
NAME                                READY   STATUS    RESTARTS   AGE
nginx-deployment-69c44dfb78-6v2gv   1/1     Running   0          2m2s
nginx-deployment-69c44dfb78-gzbnf   1/1     Running   0          83s
nginx-deployment-69c44dfb78-j7wwl   1/1     Running   0          85s
hanxiantaodeMBP:yamls hanxiantao$ kubectl get replicaset
NAME                          DESIRED   CURRENT   READY   AGE
nginx-deployment-5d59d67564   0         0         0       8m33s
nginx-deployment-69c44dfb78   3         3         3       5m47s

回滾到上一版本

hanxiantaodeMBP:yamls hanxiantao$ kubectl rollout undo deployment nginx-deployment
deployment.apps/nginx-deployment rolled back
hanxiantaodeMBP:yamls hanxiantao$ kubectl get replicaset
NAME                          DESIRED   CURRENT   READY   AGE
nginx-deployment-5d59d67564   3         3         3       12m
nginx-deployment-69c44dfb78   0         0         0       9m15s

4、架構設計

1）、管理模式

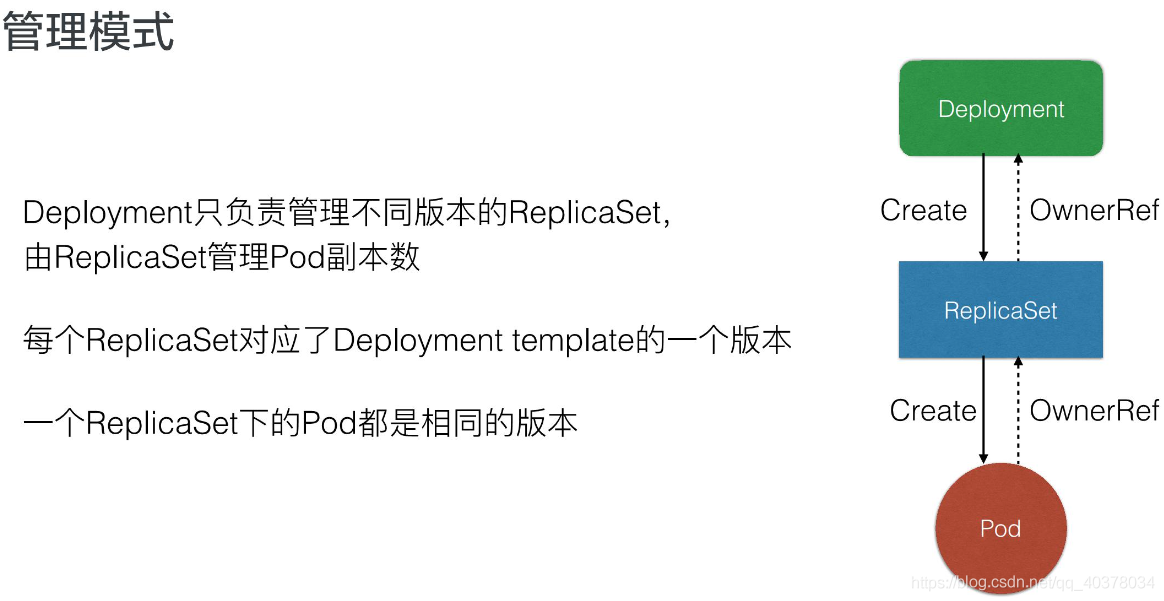

Deployment只負責管理不同版本的ReplicaSet，由ReplicaSet來管理具體的Pod副本數，每個ReplicaSet對應Deployment template的一個版本

如上圖所示：Deployment創建ReplicaSet，而ReplicaSet創建Pod，他們的OwnerRef其實都對應了其控制器的資源

2）、Deployment控制器

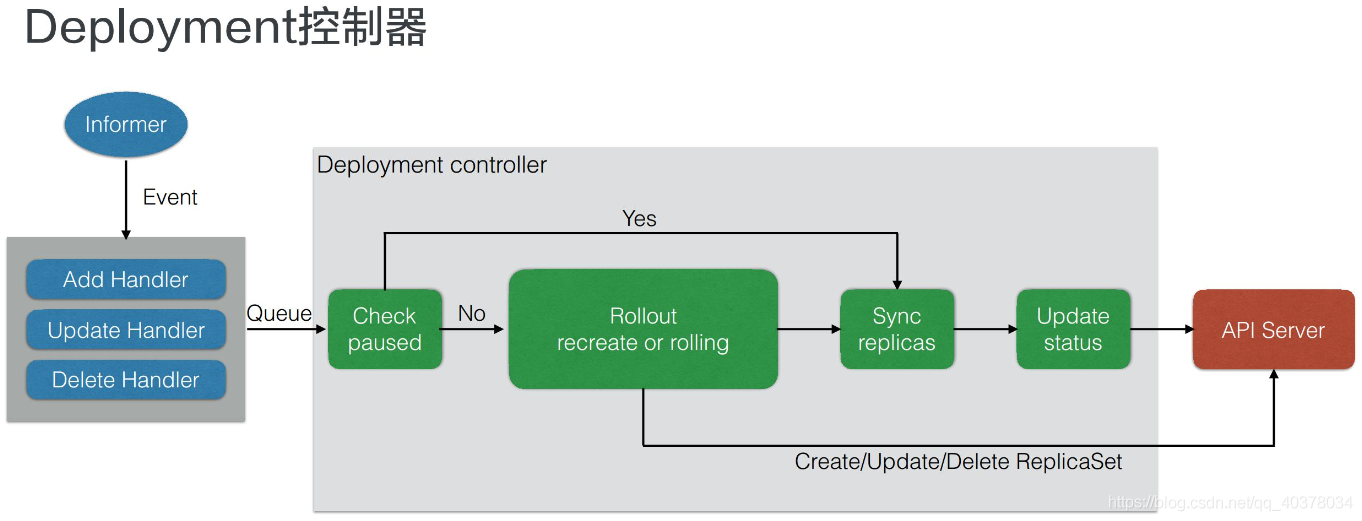

所有的控制器都是通過Informer中的Event 做一些Handler和Watch，這個地方Deployment控制器，其實是關注Deployment和ReplicaSet中的event，收到事件后會加入到佇列中，而Deployment controller從佇列中取出來之后，它的邏輯會判斷Check Paused，這個Paused其實是Deployment是否需要新的發布，如果Paused設定為true的話，就表示這個Deployment只會做一個數量上的維持，不會做新的發布

如果Check paused為Yes也就是true的話，那么只會做Sync replicas，也就是說把replicas sync同步到對應的ReplicaSet 中，最后再Update Deployment status，那么controller這一次的ReplicaSet就結束了

如果paused為false的話，它就會做Rollout，也就是通過Create或者是Rolling的方式來做更新，更新的方式其實也是通過Create/Update/Delete這種ReplicaSet來做實作的

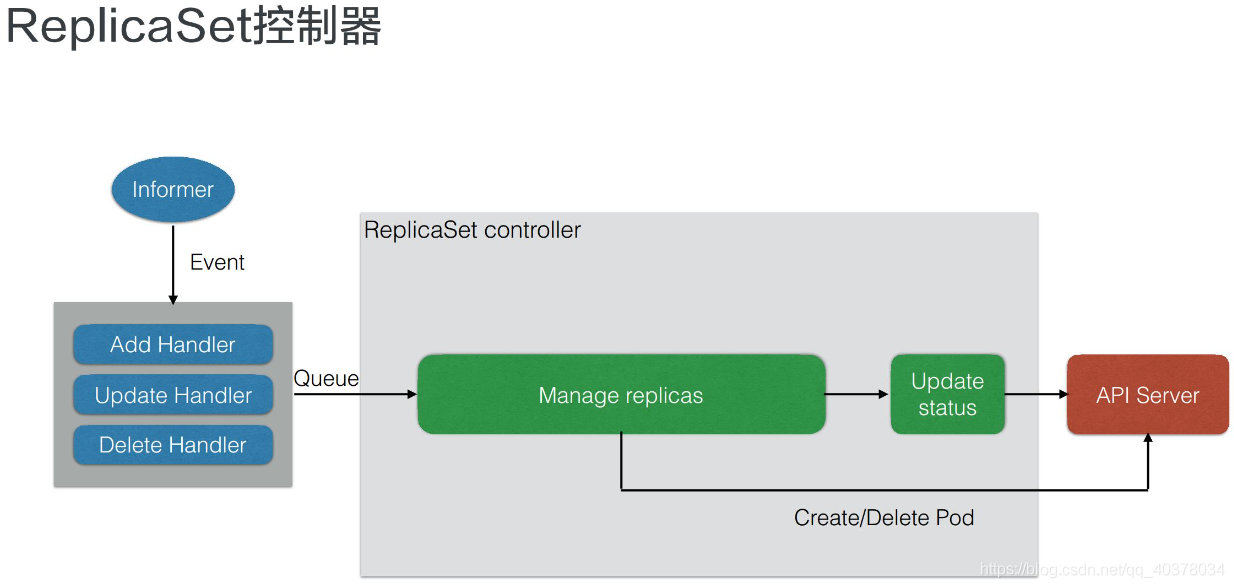

3）、ReplicaSet控制器

當Deployment分配ReplicaSet之后，ReplicaSet控制器本身也是從Informer中watch一些事件，這些事件包含了ReplicaSet和Pod的事件，從佇列中取出之后，ReplicaSet controller的邏輯很簡單，就只管理副本數，也就是說如果controller發現replicas比Pod數量大的話，就會擴容，而如果發現實際數量超過期望數量的話，就會洗掉Pod

上面Deployment控制器的圖中可以看到，Deployment控制器其實做了更復雜的事情，包含了版本管理，而它把每一個版本下的數量維持作業交給ReplicaSet來做

4）、擴容模擬

有一個Deployment，它的副本數是2，對應的ReplicaSet有Pod1和Pod2，這時如果我們修改Deployment replicas， controller就會把replicas同步到當前版本的ReplicaSet中，這個ReplicaSet發現當前有2個Pod，不滿足當前期望3個，就會創建一個新的Pod3

5）、發布模擬

Deployment當前初始的template，比如說template1這個版本，template1這個ReplicaSet對應的版本下有三個Pod：Pod1，Pod2，Pod3

這時修改template中一個容器的image， Deployment controller就會新建一個對應template2的ReplicaSet，創建出來之后ReplicaSet會逐漸修改兩個ReplicaSet的數量，比如它會逐漸增加ReplicaSet2中replicas的期望數量，而逐漸減少ReplicaSet1中的Pod數量

那么最終達到的效果是：新版本的Pod為Pod4、Pod5和Pod6，舊版本的Pod已經被洗掉了，這里就完成了一次發布

6）、回滾模擬

回滾模擬，根據上面的發布模擬可以知道Pod4、Pod5、Pod6已經發布完成，這時發現當前的業務版本是有問題的，如果做回滾的話，不管是通過rollout命令還是通過回滾修改template，它其實都是把template回滾為舊版本的template1

這個時候Deployment會重新修改ReplicaSet1中Pod的期望數量，把期望數量修改為3個，且會逐漸減少新版本也就是ReplicaSet2中的replica數量，最終的效果就是把Pod從舊版本重新創建出來

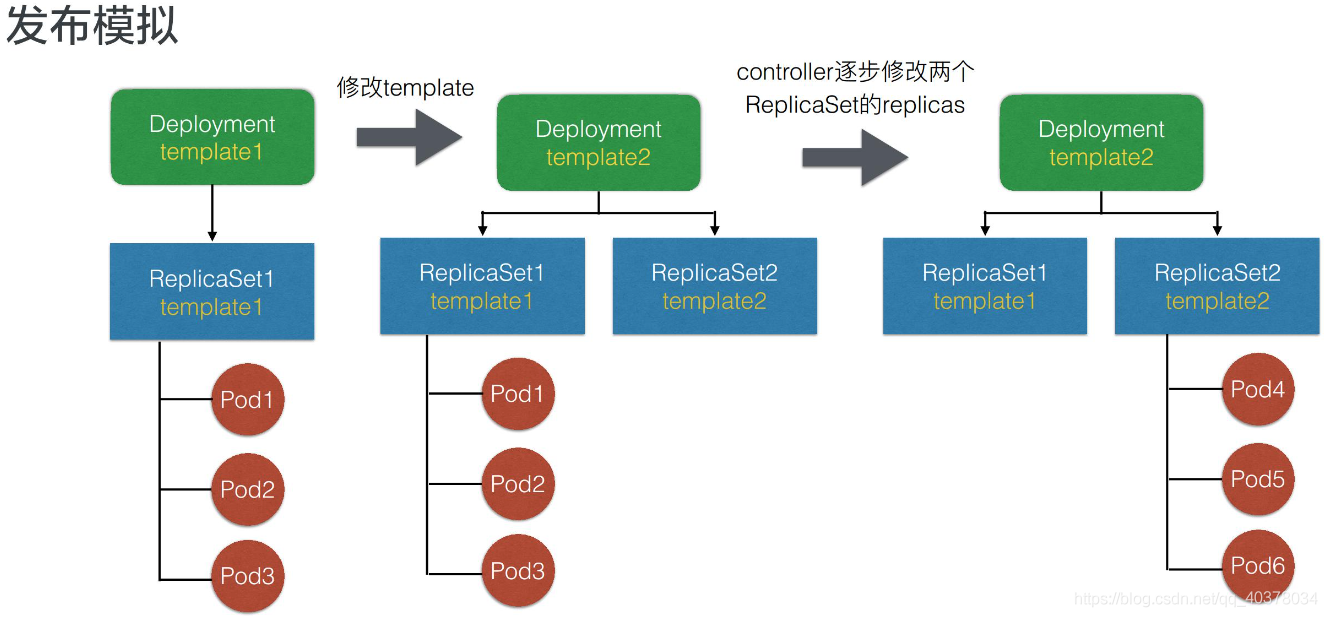

發布模擬的圖中可以看到，其實初始版本中Pod1、Pod2、Pod3是舊版本，而回滾之后其實是Pod7、Pod8、Pod9，就是說它的回滾并不是把之前的Pod重新找出來，而是說重新創建出符合舊版本template的Pod

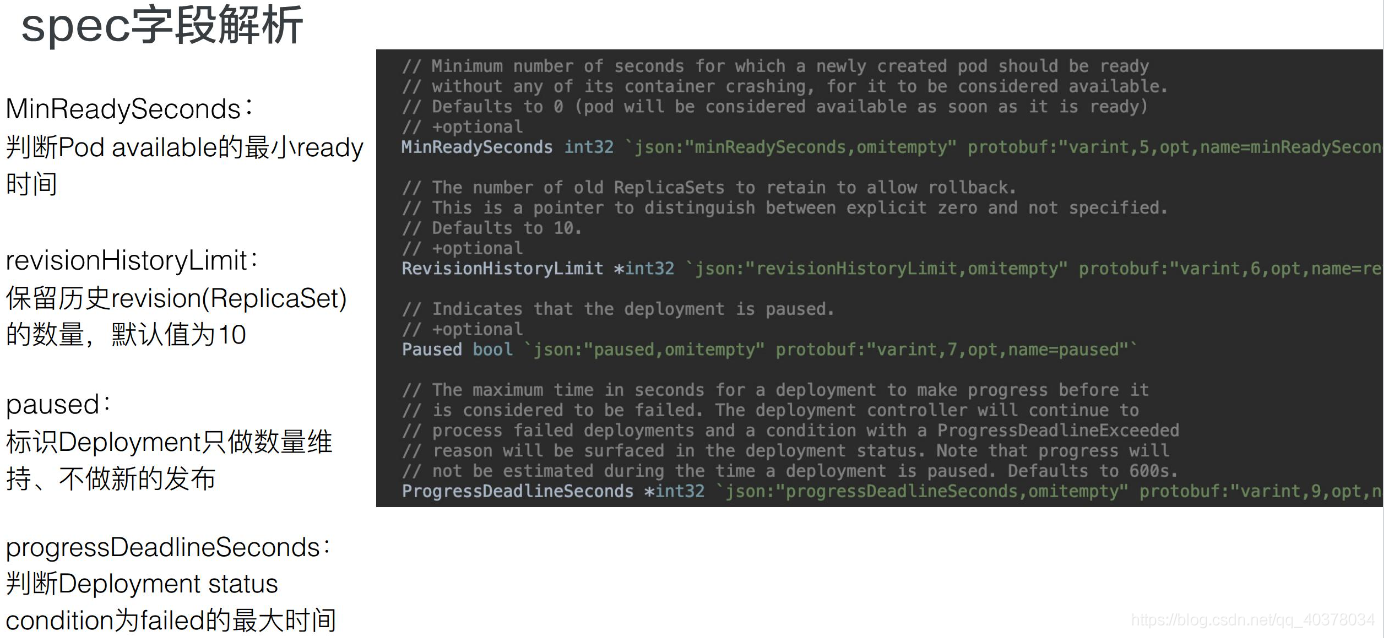

7）、spec欄位決議

8）、升級策略欄位決議

課程地址：https://edu.aliyun.com/roadmap/cloudnative?spm=5176.11399608.aliyun-edu-index-014.4.dc2c4679O3eIId#suit
