分布式任務調度框架xxljob2.2.0詳細安裝使用教程

簡介
- 概述
- 特性
總體設計
- 原始碼目錄介紹
- “調度資料庫”配置
- 架構設計
- - 設計思想
  - 系統組成
  - 架構圖
安裝
- 環境
- 創建目錄
- 下載
- 解壓
- 初始化調度資料庫
- - 調度資料庫表說明
- 配置部署"調度中心"（xxl-job-admin）
- - 修改application.properties組態檔
  - 修改logback.xml(指定xxl-job的日志路徑)
- 配置部署"執行器專案"
- - 修改執行器組態檔
  - 修改logback.xml(指定xxl-job的日志路徑)
- 打包部署專案
- 啟動
- - 啟動調度中心
  - 啟動執行器
- 加入systemctl管理并設定開機自啟動
- - 創建啟動調度中心的啟動腳本
  - 將調度中心加入systemctl管理
  - - 創建xxl-job-admin.service服務檔案
    - 重新加載服務串列
    - 啟動服務
  - 將調度中心設定為開機自啟動
  - 創建啟動執行器的啟動腳本
  - 將執行器加入systemctl管理
  - - 創建xxl-job-executor.service服務檔案
    - 重新加載服務串列
    - 啟動服務
  - 將執行器設定為開機自啟動
開發第一個任務“Hello World”
- Gule模式
- BEAN模式
- - BEAN模式（類形式）
  - - 第一步：執行器專案中，開發Job類

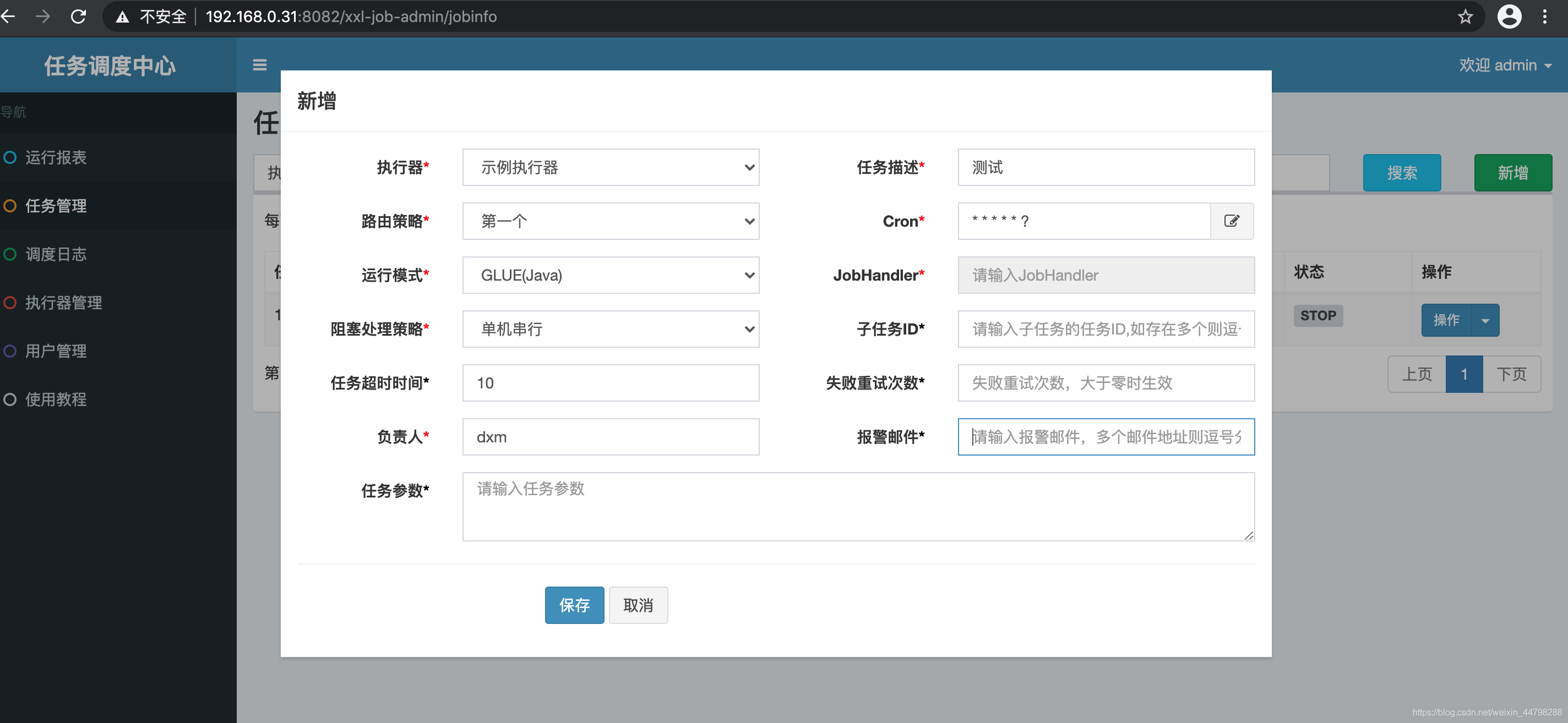

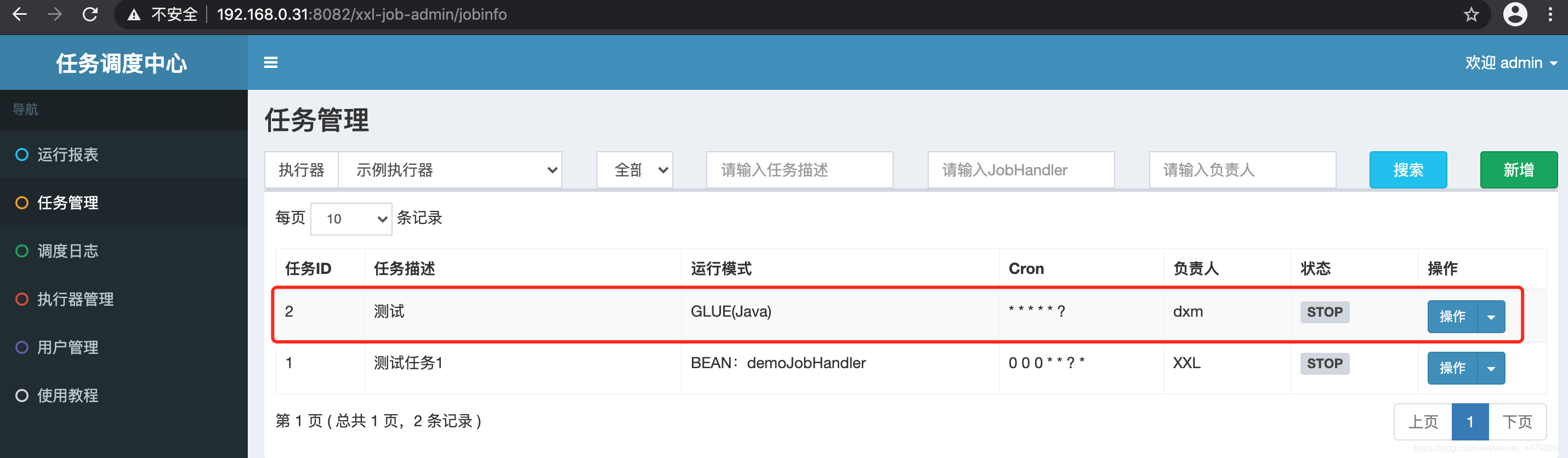

    - 第二步：調度中心，新建調度任務
  - BEAN模式（方法形式）
  - - 第一步：執行器專案中，開發Job方法
    - 第二步：調度中心，新建調度任務
配置屬性詳細說明

簡介

概述

XXL-JOB是一個分布式任務調度平臺，其核心設計目標是開發迅速、學習簡單、輕量級、易擴展，現已開放源代碼并接入多家公司線上產品線，開箱即用，

特性

簡單：支持通過Web頁面對任務進行CRUD操作，操作簡單，一分鐘上手，
動態：支持動態修改任務狀態、啟動/停止任務，以及終止運行中任務，即時生效，
調度中心HA（中心式）：調度采用中心式設計，“調度中心”自研調度組件并支持集群部署，可保證調度中心HA，
執行器HA（分布式）：任務分布式執行，任務”執行器”支持集群部署，可保證任務執行HA，
注冊中心: 執行器會周期性自動注冊任務, 調度中心將會自動發現注冊的任務并觸發執行，同時，也支持手動錄入執行器地址，
彈性擴容縮容：一旦有新執行器機器上線或者下線，下次調度時將會重新分配任務，
觸發策略：提供豐富的任務觸發策略，包括：Cron觸發、固定間隔觸發、固定延時觸發、API（事件）觸發、人工觸發、父子任務觸發，
調度過期策略：調度中心錯過調度時間的補償處理策略，包括：忽略、立即補償觸發一次等，
阻塞處理策略：調度過于密集，執行器來不及處理時的處理策略，策略包括：單機串行（默認）、丟棄后續調度、覆寫之前調度，
任務超時控制：支持自定義任務超時時間，任務運行超時將會主動中斷任務，
任務失敗重試：支持自定義任務失敗重試次數，當任務失敗時將會按照預設的失敗重試次數主動進行重試；其中分片任務支持分片粒度的失敗重試，
任務失敗告警；默認提供郵件方式失敗告警，同時預留擴展介面，可方便的擴展短信、釘釘等告警方式，
路由策略：執行器集群部署時提供豐富的路由策略，包括：第一個、最后一個、輪詢、隨機、一致性HASH、最不經常使用、最近最久未使用、故障轉移、忙碌轉移等，
分片廣播任務：執行器集群部署時，任務路由策略選擇”分片廣播”情況下，一次任務調度將會廣播觸發集群中所有執行器執行一次任務，可根據分片引數開發分片任務，
動態分片：分片廣播任務以執行器為維度進行分片，支持動態擴容執行器集群從而動態增加分片數量，協同進行業務處理；在進行大資料量業務操作時可顯著提升任務處理能力和速度，
故障轉移：任務路由策略選擇”故障轉移”情況下，如果執行器集群中某一臺機器故障，將會自動Failover切換到一臺正常的執行器發送調度請求，
任務進度監控：支持實時監控任務進度，
Rolling實時日志：支持在線查看調度結果，并且支持以Rolling方式實時查看執行器輸出的完整的執行日志，
GLUE：提供Web IDE，支持在線開發任務邏輯代碼，動態發布，實時編譯生效，省略部署上線的程序，支持30個版本的歷史版本回溯，
腳本任務：支持以GLUE模式開發和運行腳本任務，包括Shell、Python、NodeJS、PHP、PowerShell等型別腳本，
命令列任務：原生提供通用命令列任務Handler（Bean任務，”CommandJobHandler”）；業務方只需要提供命令列即可，
任務依賴：支持配置子任務依賴，當父任務執行結束且執行成功后將會主動觸發一次子任務的執行, 多個子任務用逗號分隔，
一致性：“調度中心”通過DB鎖保證集群分布式調度的一致性, 一次任務調度只會觸發一次執行，
自定義任務引數：支持在線配置調度任務入參，即時生效，
調度執行緒池：調度系統多執行緒觸發調度運行，確保調度精確執行，不被堵塞，
資料加密：調度中心和執行器之間的通訊進行資料加密，提升調度資訊安全性，
郵件報警：任務失敗時支持郵件報警，支持配置多郵件地址群發報警郵件，
推送maven中央倉庫: 將會把最新穩定版推送到maven中央倉庫, 方便用戶接入和使用，
運行報表：支持實時查看運行資料，如任務數量、調度次數、執行器數量等；以及調度報表，如調度日期分布圖，調度成功分布圖等，
全異步：任務調度流程全異步化設計實作，如異步調度、異步運行、異步回呼等，有效對密集調度進行流量削峰，理論上支持任意時長任務的運行，
跨語言：調度中心與執行器提供語言無關的 RESTful API 服務，第三方任意語言可據此對接調度中心或者實作執行器，除此之外，還提供了 “多任務模式”和“httpJobHandler”等其他跨語言方案，
國際化：調度中心支持國際化設定，提供中文、英文兩種可選語言，默認為中文，
容器化：提供官方docker鏡像，并實時更新推送dockerhub，進一步實作產品開箱即用，
執行緒池隔離：調度執行緒池進行隔離拆分，慢任務自動降級進入”Slow”執行緒池，避免耗盡調度執行緒，提高系統穩定性，
用戶管理：支持在線管理系統用戶，存在管理員、普通用戶兩種角色，
權限控制：執行器維度進行權限控制，管理員擁有全量權限，普通用戶需要分配執行器權限后才允許相關操作，

總體設計

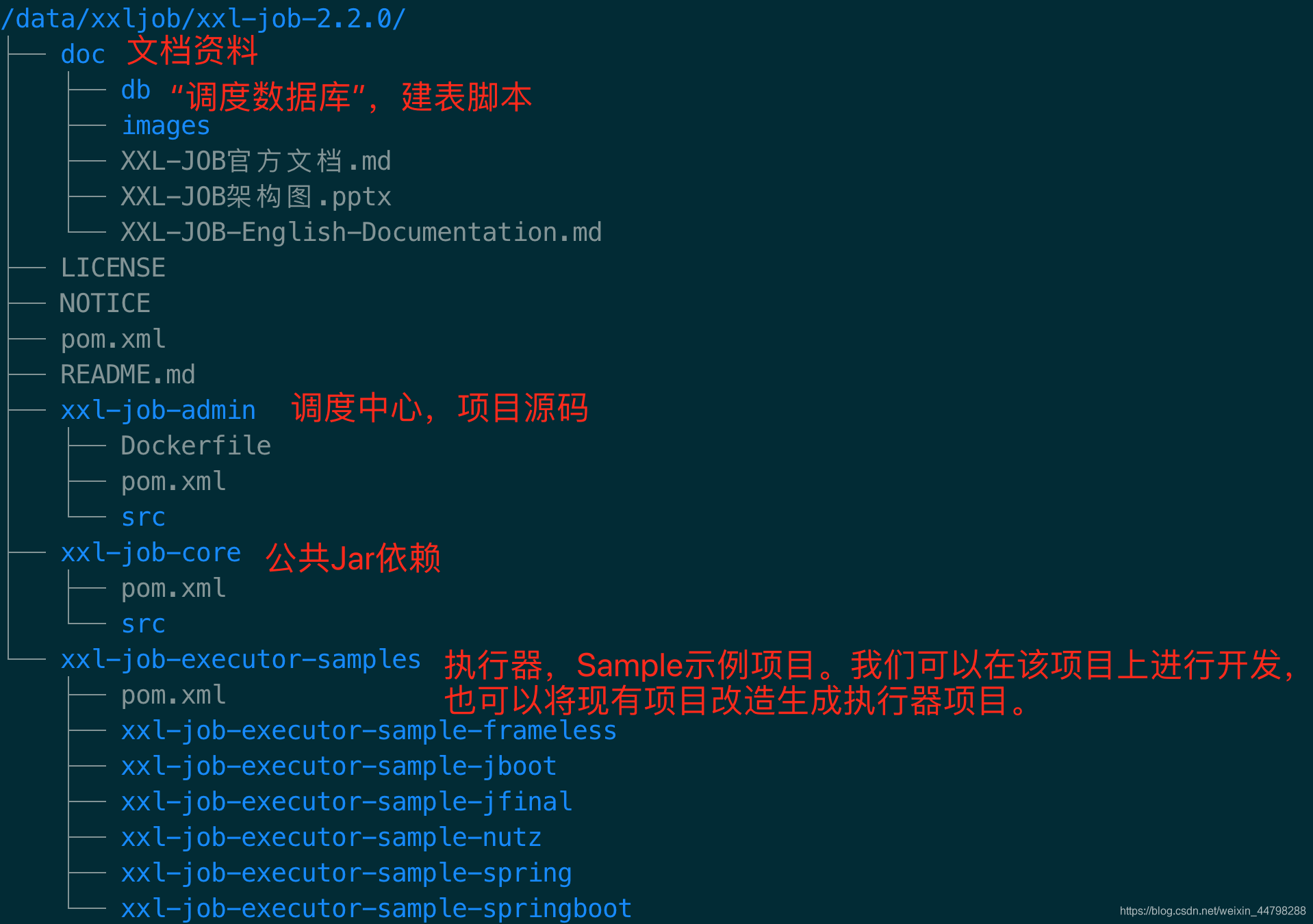

原始碼目錄介紹

在這里插入圖片描述

/data/xxljob/xxl-job-2.2.0/
├── doc
│   ├── db
│   ├── images
│   ├── XXL-JOB官方檔案.md
│   ├── XXL-JOB架構圖.pptx
│   └── XXL-JOB-English-Documentation.md
├── LICENSE
├── NOTICE
├── pom.xml
├── README.md
├── xxl-job-admin //調度中心，專案原始碼
│   ├── Dockerfile
│   ├── pom.xml
│   └── src
├── xxl-job-core  //公共Jar依賴
│   ├── pom.xml
│   └── src
└── xxl-job-executor-samples //執行器，Sample示例專案，我們可以在該專案上進行開發，也可以將現有專案改造生成執行器專案
    ├── pom.xml
    ├── xxl-job-executor-sample-frameless //無框架版本
    ├── xxl-job-executor-sample-jboot //Jboot版本，通過Jboot管理執行器
    ├── xxl-job-executor-sample-jfinal //JFinal版本，通過JFinal管理執行器
    ├── xxl-job-executor-sample-nutz //Nutz版本，通過Nutz管理執行器
    ├── xxl-job-executor-sample-spring //Spring版本，通過Spring容器管理執行器，比較通用
    └── xxl-job-executor-sample-springboot //Springboot版本，通過Springboot管理執行器，推薦這種方式

“調度資料庫”配置

XXL-JOB調度模塊基于自研調度組件并支持集群部署，調度資料庫表說明如下：

xxl_job_lock：任務調度鎖表；
xxl_job_group：執行器資訊表，維護任務執行器資訊；
xxl_job_info：調度擴展資訊表：用于保存XXL-JOB調度任務的擴展資訊，如任務分組、任務名、機器地址、執行器、執行入參和報警郵件等等；
xxl_job_log：調度日志表：用于保存XXL-JOB任務調度的歷史資訊，如調度結果、執行結果、調度入參、調度機器和執行器等等；
xxl_job_log_report：調度日志報表：用戶存盤XXL-JOB任務調度日志的報表，調度中心報表功能頁面會用到；
xxl_job_logglue：任務GLUE日志：用于保存GLUE更新歷史，用于支持GLUE的版本回溯功能；
xxl_job_registry：執行器注冊表，維護在線的執行器和調度中心機器地址資訊；
xxl_job_user：系統用戶表；

架構設計

設計思想

將調度行為抽象形成“調度中心”公共平臺，而平臺自身并不承擔業務邏輯，“調度中心”負責發起調度請求，
將任務抽象成分散的JobHandler，交由“執行器”統一管理，“執行器”負責接收調度請求并執行對應的JobHandler中業務邏輯，
因此，“調度”和“任務”兩部分可以相互解耦，提高系統整體穩定性和擴展性，

系統組成

調度模塊（調度中心）：
負責管理調度資訊，按照調度配置發出調度請求，自身不承擔業務代碼，調度系統與任務解耦，提高了系統可用性和穩定性，同時調度系統性能不再受限于任務模塊；
支持可視化、簡單且動態的管理調度資訊，包括任務新建，更新，洗掉，GLUE開發和任務報警等，所有上述操作都會實時生效，同時支持監控調度結果以及執行日志，支持執行器Failover，
執行模塊（執行器）：
負責接收調度請求并執行任務邏輯，任務模塊專注于任務的執行等操作，開發和維護更加簡單和高效；
接收“調度中心”的執行請求、終止請求和日志請求等，

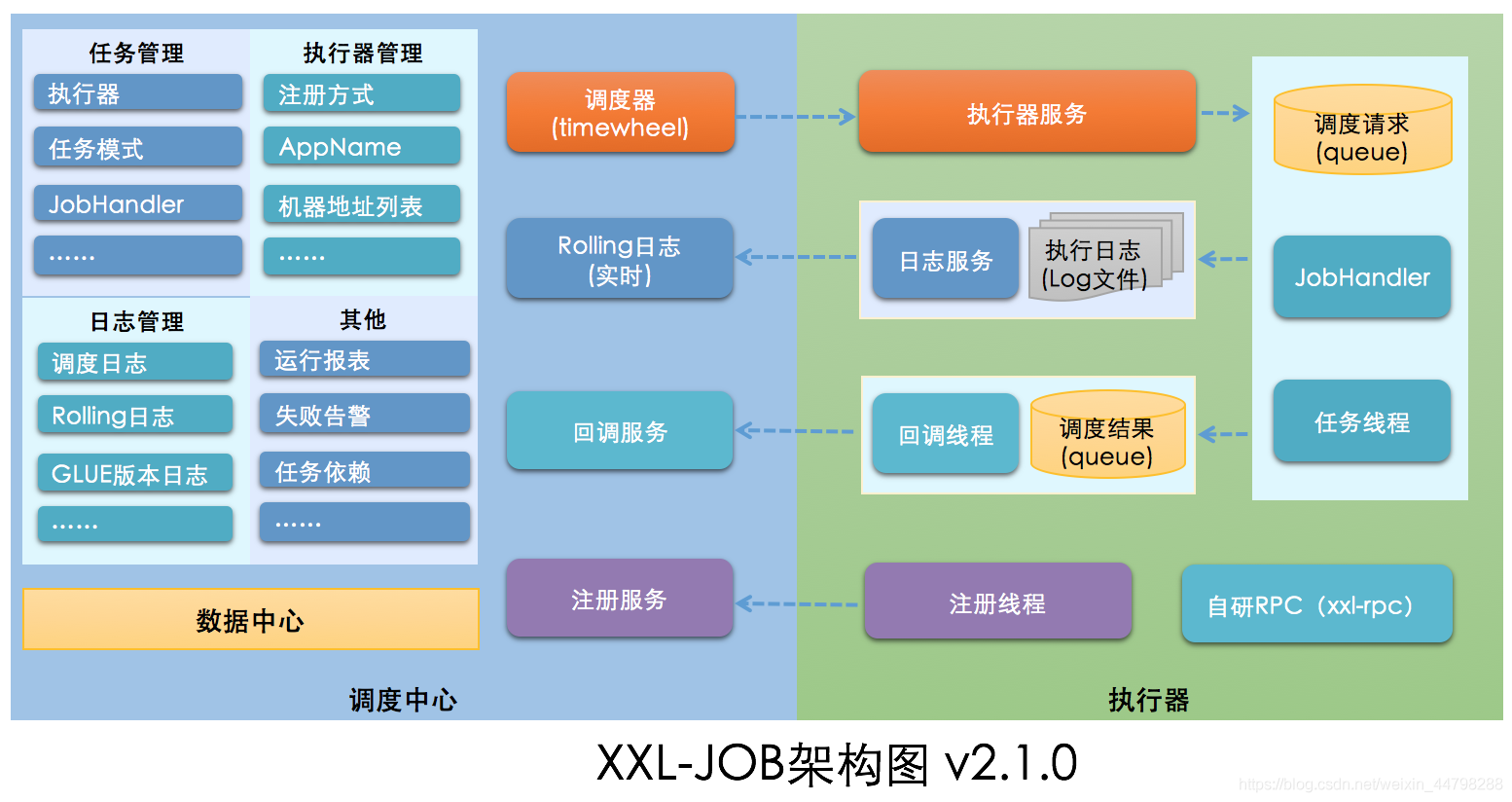

架構圖

在這里插入圖片描述

安裝

環境

官網要求預安裝環境：

Maven3+
Jdk1.8+
Mysql5.7+

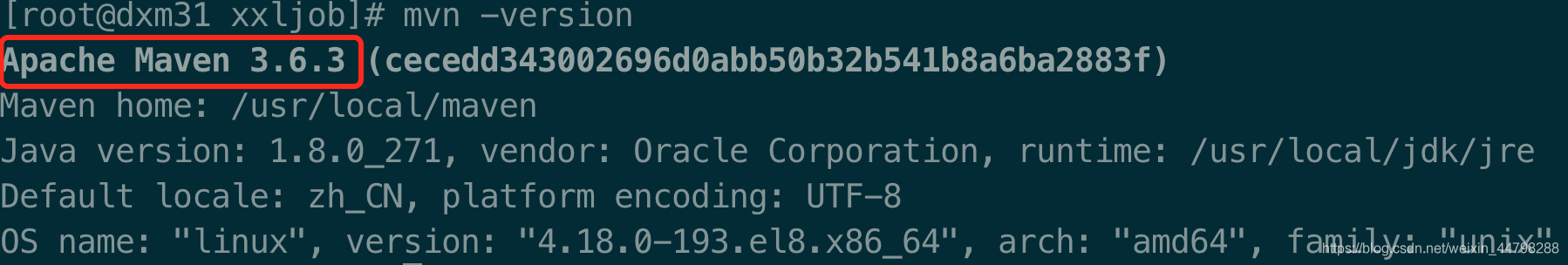

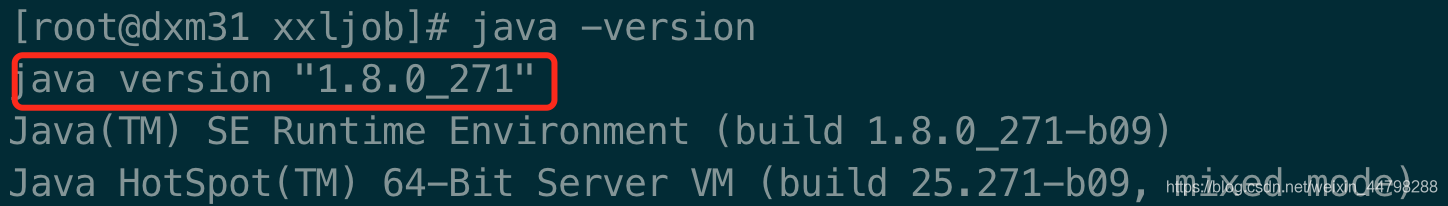

本機環境：
在這里插入圖片描述

我這里是安裝好了jdk和maven的，如果有需要的可以參考centos8使用war包安裝部署jenkins以及初始化配置這篇文章，這個里面有詳細的安裝以及配置步驟，

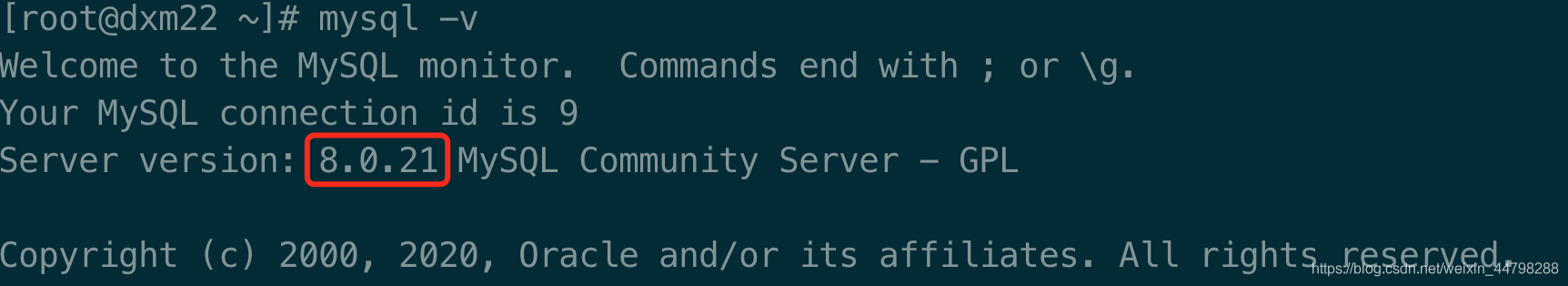

MySQL我安裝的是8.0.21版本的，如果有需要，可以參考centos8安裝MySQL8，里面有詳細的安裝已經配置步驟，

創建目錄

[root@dxm31 ~]# mkdir -p /data/xxljob
[root@dxm31 ~]# cd /data/xxljob/

下載

[root@dxm31 xxljob]# wget https://github.com/xuxueli/xxl-job/archive/v2.2.0.tar.gz

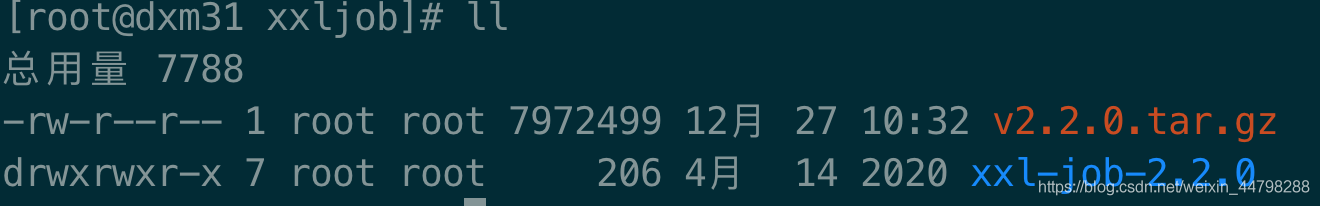

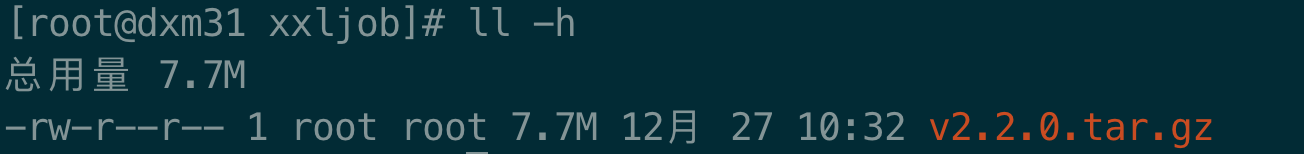

[root@dxm31 xxljob]# ll -h

在這里插入圖片描述

解壓

[root@dxm31 xxljob]# tar -zxvf v2.2.0.tar.gz

在這里插入圖片描述

初始化調度資料庫

“調度資料庫初始化SQL腳本” 位置為:/xxl-job/doc/db/tables_xxl_job.sql，
調度中心支持集群部署，集群情況下各節點務必連接同一個mysql實體；
如果mysql做主從，調度中心集群節點務必強制走主庫；

調度資料庫表說明

xxl_job_info：調度擴展資訊表：用于保存XXL-JOB調度任務的擴展資訊，如任務分組、任務名、機器地址、執行器、執行入參和報警郵件等等；
xxl_job_log：調度日志表：用于保存XXL-JOB任務調度的歷史資訊，如調度結果、執行結果、調度入參、調度機器和執行器等等；
xxl_job_log_report：調度日志報表：用戶存盤XXL-JOB任務調度日志的報表，調度中心報表功能頁面會用到；
xxl_job_logglue：任務GLUE日志：用于保存GLUE更新歷史，用于支持GLUE的版本回溯功能；
xxl_job_registry：執行器注冊表，維護在線的執行器和調度中心機器地址資訊；
xxl_job_group：執行器資訊表，維護任務執行器資訊；
xxl_job_user：系統用戶表；
xxl_job_lock：任務調度鎖表；

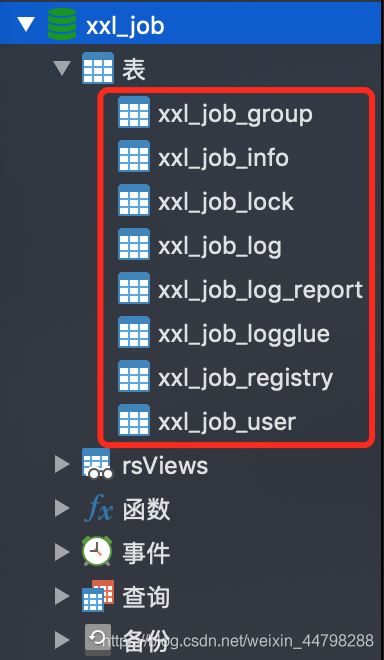

我們可以通過mysql -uroot -p123456 < /data/xxljob/xxl-job-2.2.0/doc/db/tables_xxl_job.sql這種操作來初始化資料庫，也可以通過用navicat工具匯入再執行sql這種操作來初始化資料庫，大家任意選擇，怎么方便怎么來，
在這里插入圖片描述

配置部署"調度中心"（xxl-job-admin）

調度中心作用：統一管理任務調度平臺上調度任務，負責觸發調度執行，并且提供任務管理平臺，

修改application.properties組態檔

調度中心組態檔地址：/xxl-job/xxl-job-admin/src/main/resources/application.properties

修改此組態檔

[root@dxm31 ~]# vim /data/xxljob/xxl-job-2.2.0/xxl-job-admin/src/main/resources/application.properties

內容如下：

### web
server.port=8082
server.context-path=/xxl-job-admin

### actuator
management.server.servlet.context-path=/actuator
management.health.mail.enabled=false

### resources
spring.mvc.servlet.load-on-startup=0
spring.mvc.static-path-pattern=/static/**
spring.resources.static-locations=classpath:/static/

### freemarker
spring.freemarker.templateLoaderPath=classpath:/templates/
spring.freemarker.suffix=.ftl
spring.freemarker.charset=UTF-8
spring.freemarker.request-context-attribute=request
spring.freemarker.settings.number_format=0.##########

### mybatis
mybatis.mapper-locations=classpath:/mybatis-mapper/*Mapper.xml
#mybatis.type-aliases-package=com.xxl.job.admin.core.model

### xxl-job, datasource 調度中心JDBC鏈接：鏈接地址請保持和 2.1章節 所創建的調度資料庫的地址一致
spring.datasource.url=jdbc:mysql://192.168.0.22:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
spring.datasource.username=root
spring.datasource.password=123456
spring.datasource.driver-class-name=com.mysql.jdbc.Driver

### datasource-pool
spring.datasource.type=com.zaxxer.hikari.HikariDataSource
spring.datasource.hikari.minimum-idle=10
spring.datasource.hikari.maximum-pool-size=30
spring.datasource.hikari.auto-commit=true
spring.datasource.hikari.idle-timeout=30000
spring.datasource.hikari.pool-name=HikariCP
spring.datasource.hikari.max-lifetime=900000
spring.datasource.hikari.connection-timeout=10000
spring.datasource.hikari.connection-test-query=SELECT 1

### xxl-job email 報警郵箱
spring.mail.host=smtp.qq.com
spring.mail.port=25
spring.mail.username=xxx@qq.com
spring.mail.password=xxx
spring.mail.properties.mail.smtp.auth=true
spring.mail.properties.mail.smtp.starttls.enable=true
spring.mail.properties.mail.smtp.starttls.required=true
spring.mail.properties.mail.smtp.socketFactory.class=javax.net.ssl.SSLSocketFactory

### xxl-job, access token 調度中心通訊TOKEN [選填]：非空時啟用；
xxl.job.accessToken=

### xxl-job, i18n (default is zh_CN, and you can choose "zh_CN", "zh_TC" and "en") 調度中心國際化配置 [必填]： 默認為 "zh_CN"/中文簡體, 可選范圍為 "zh_CN"/中文簡體, "zh_TC"/中文繁體 and "en"/英文；
xxl.job.i18n=zh_CN

## xxl-job, triggerpool max size 調度執行緒池最大執行緒配置【必填】
xxl.job.triggerpool.fast.max=200
xxl.job.triggerpool.slow.max=100

### xxl-job, log retention days 調度中心日志表資料保存天數 [必填]：過期日志自動清理；限制大于等于7時生效，否則, 如-1，關閉自動清理功能；
xxl.job.logretentiondays=30

其中web 埠默認是8080，如果有沖突，一定要更換(本文采用8082，因為8080是tomcat服務，8081是maven私服，)，另外spring.datasource.url注意一下這里的IP，如果不是127.0.0.1，也一定要更換，

修改logback.xml(指定xxl-job的日志路徑)

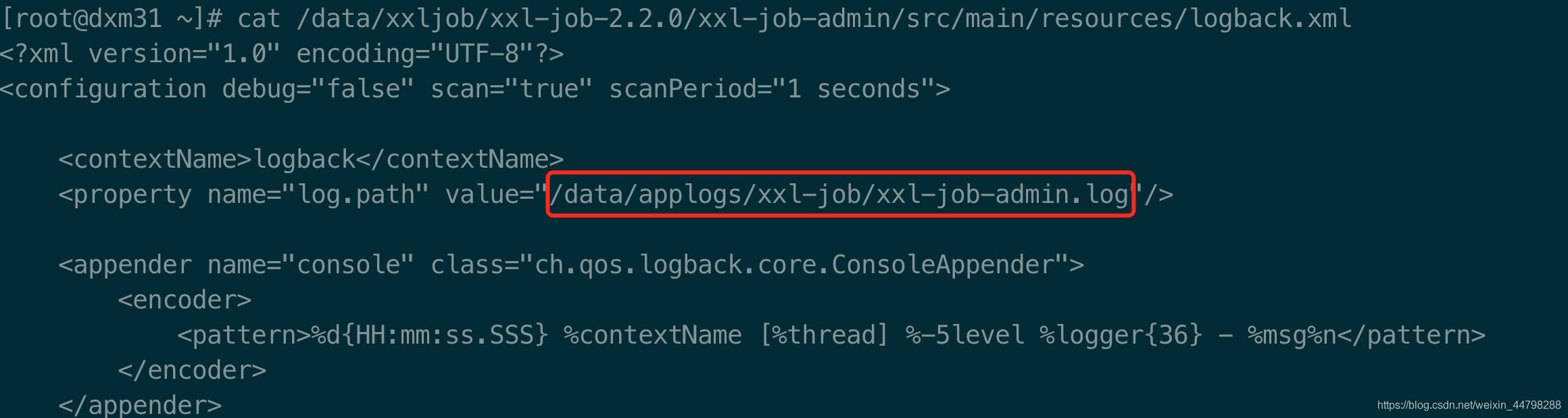

查看一下默認配置日志路徑：
在這里插入圖片描述
默認日志路徑為：/data/applogs/xxl-job/xxl-job-admin.log，我們改為/data/xxl-job/xxl-job-admin.log，
操作步驟：

[root@dxm31 ~]# vim /data/xxljob/xxl-job-2.2.0/xxl-job-admin/src/main/resources/logback.xml

修改以下內容：

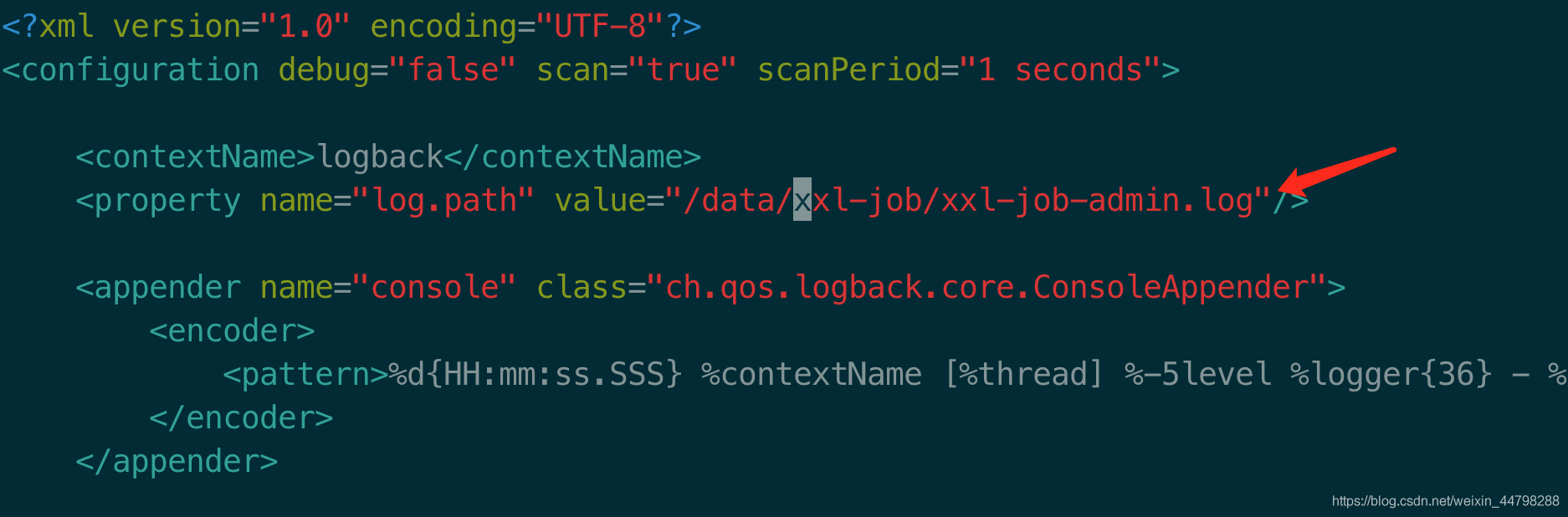

<property name="log.path" value="/data/xxl-job/xxl-job-admin.log"/>

在這里插入圖片描述

配置部署"執行器專案"

“執行器”專案：xxl-job-executor-sample-springboot (提供多種版本執行器供選擇，現以 springboot 版本為例，可直接使用，也可以參考其并將現有專案改造成執行器)，

作用：負責接收“調度中心”的調度并執行；可直接部署執行器，也可以將執行器集成到現有業務專案中，

修改執行器組態檔

我們以 springboot 版本為例，要修改的組態檔路徑為：xxl-job-2.2.0/xxl-job-executor-samples/xxl-job-executor-sample-springboot/src/main/resources/application.properties

[root@dxm31 ~]# vim /data/xxljob/xxl-job-2.2.0/xxl-job-executor-samples/xxl-job-executor-sample-springboot/src/main/resources/application.properties

修改內容如下：

# web port
server.port=8083
# no web
#spring.main.web-environment=false

# log config
logging.config=classpath:logback.xml


### xxl-job admin address list, such as "http://address" or "http://address01,http://address02" 調度中心部署跟地址 [選填]：如調度中心集群部署存在多個地址則用逗號分隔，執行器將會使用該地址進行"執行器心跳注冊"和"任務結果回呼"；為空則關閉自動注冊；
xxl.job.admin.addresses=http://127.0.0.1:8082/xxl-job-admin

### xxl-job, access token 執行器通訊TOKEN [選填]：非空時啟用；
xxl.job.accessToken=

### xxl-job executor appname 執行器AppName [選填]：執行器心跳注冊分組依據；為空則關閉自動注冊
xxl.job.executor.appname=xxl-job-executor-sample
### xxl-job executor registry-address: default use address to registry , otherwise use ip:port if address is null 執行器注冊 [選填]：優先使用該配置作為注冊地址，為空時使用內嵌服務 ”IP:PORT“ 作為注冊地址，從而更靈活的支持容器型別執行器動態IP和動態映射埠問題，
xxl.job.executor.address=
### xxl-job executor server-info 執行器IP [選填]：默認為空表示自動獲取IP，多網卡時可手動設定指定IP，該IP不會系結Host僅作為通訊實用；地址資訊用于 "執行器注冊" 和 "調度中心請求并觸發任務"；
xxl.job.executor.ip=
### 執行器埠號 [選填]：小于等于0則自動獲取；默認埠為9999，單機部署多個執行器時，注意要配置不同執行器埠；
xxl.job.executor.port=9999
### xxl-job executor log-path 執行器運行日志檔案存盤磁盤路徑 [選填] ：需要對該路徑擁有讀寫權限；為空則使用默認路徑；
xxl.job.executor.logpath=/data/xxl-job/jobhandler
### xxl-job executor log-retention-days 執行器日志檔案保存天數 [選填] ： 過期日志自動清理, 限制值大于等于3時生效; 否則, 如-1, 關閉自動清理功能；
xxl.job.executor.logretentiondays=30

其中web 埠默認是8081，如果有沖突，一定要更換(本文采用8083)

修改logback.xml(指定xxl-job的日志路徑)

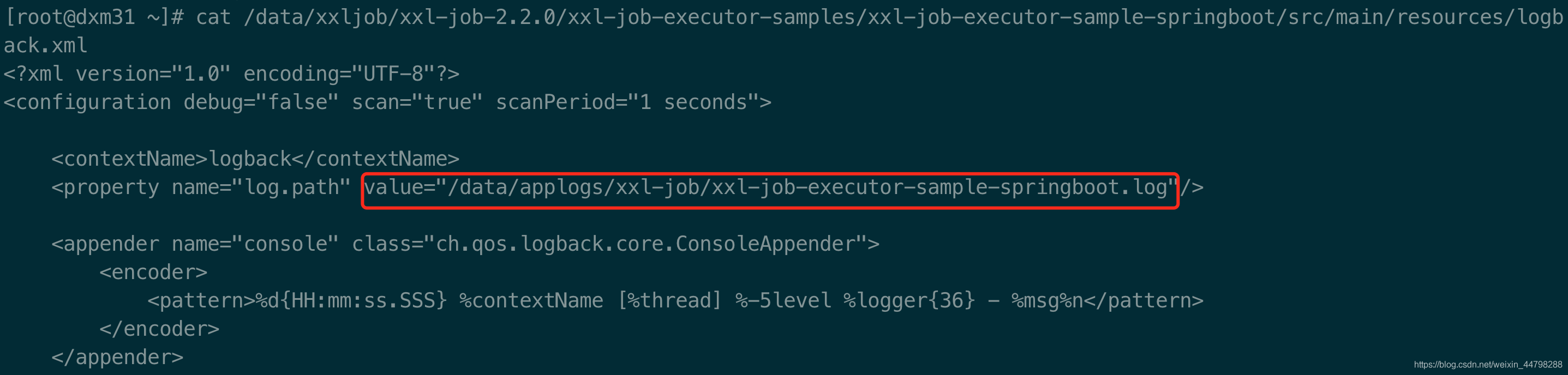

查看一下默認配置日志路徑：
在這里插入圖片描述
默認日志路徑為：/data/applogs/xxl-job/xxl-job-executor-sample-springboot.log，我們改為/data/xxl-job/xxl-job-executor-sample-springboot.log，
操作步驟：

[root@dxm31 ~]# vim /data/xxljob/xxl-job-2.2.0/xxl-job-executor-samples/xxl-job-executor-sample-springboot/src/main/resources/logback.xml

修改以下內容：

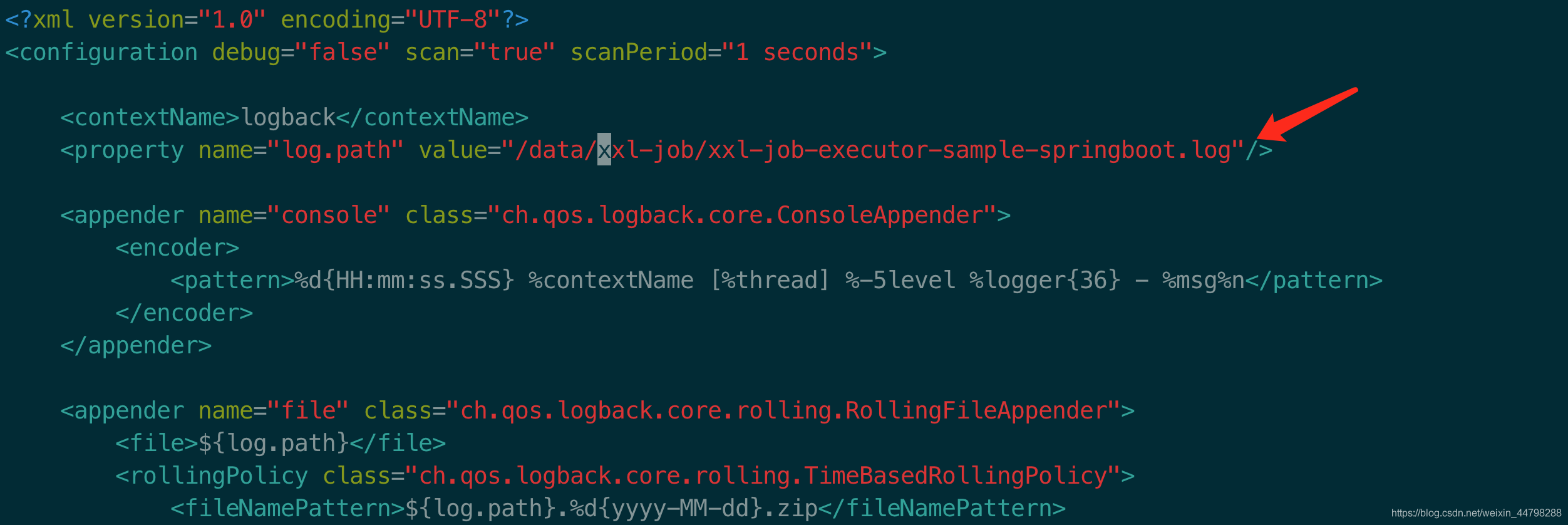

<property name="log.path" value="/data/xxl-job/xxl-job-executor-sample-springboot.log"/>

在這里插入圖片描述

打包部署專案

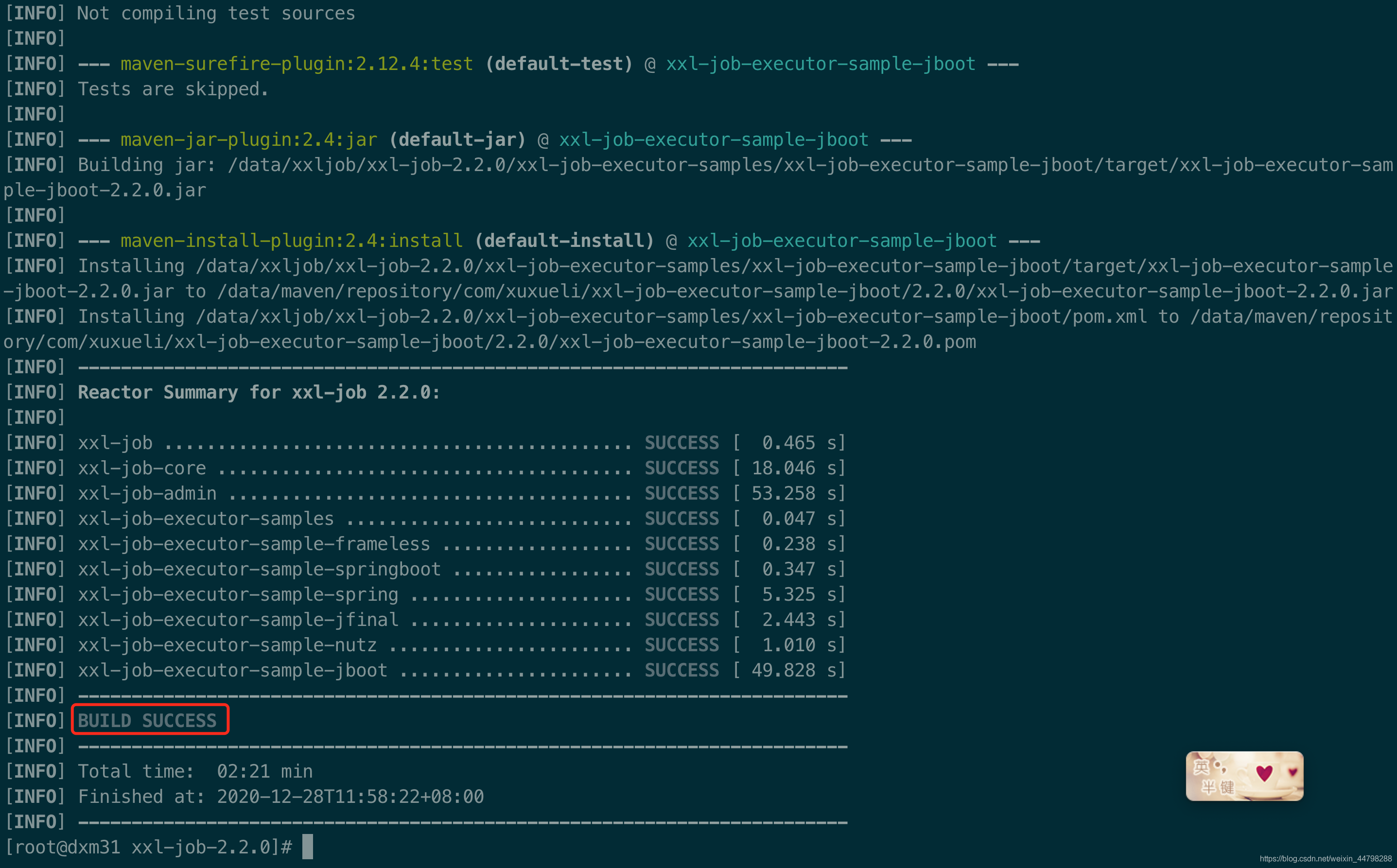

如果已經正確進行上述配置，可將專案編譯打包部署，

[root@dxm31 ~]# cd /data/xxljob/xxl-job-2.2.0/
[root@dxm31 xxl-job-2.2.0]# mvn clean install

在這里插入圖片描述
看到這個證明專案編譯打包完成，

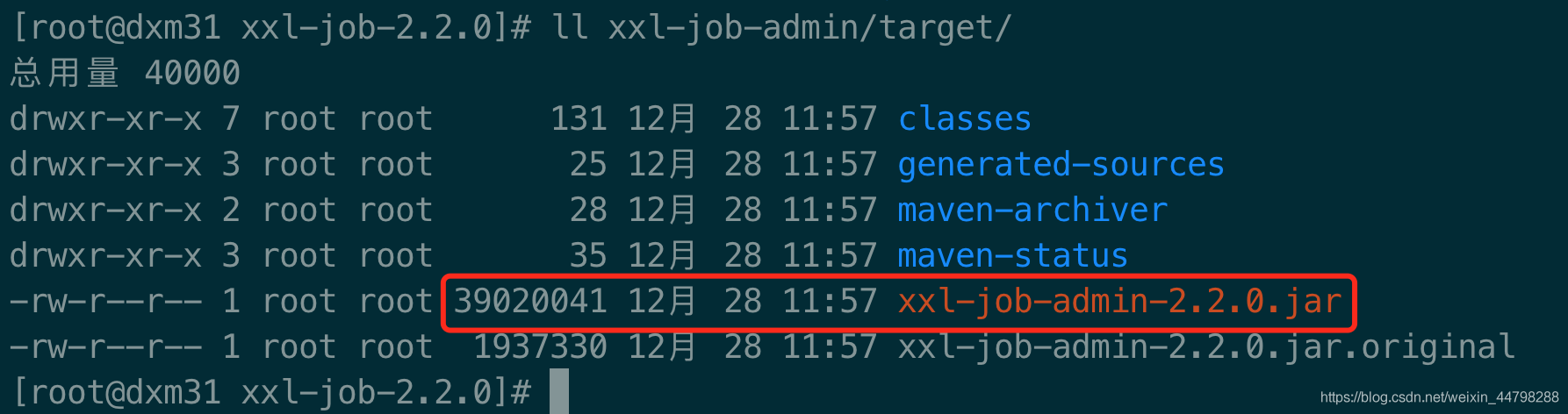

查看一下xxl-job-admin/target/下面是否有xxl-job-admin-2.2.0.jar：

[root@dxm31 xxl-job-2.2.0]# ll xxl-job-admin/target/

在這里插入圖片描述

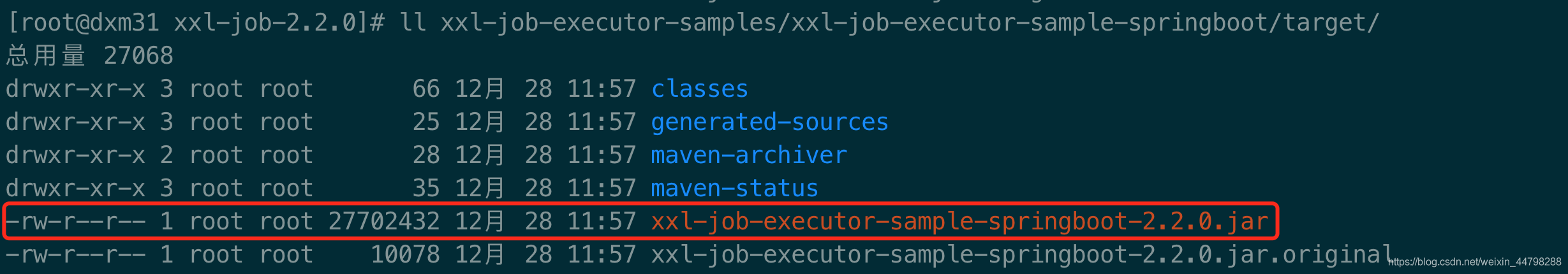

查看一下xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/下面是否有xxl-job-executor-sample-springboot-2.2.0.jar：

[root@dxm31 xxl-job-2.2.0]# ll xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/

在這里插入圖片描述

啟動

啟動調度中心

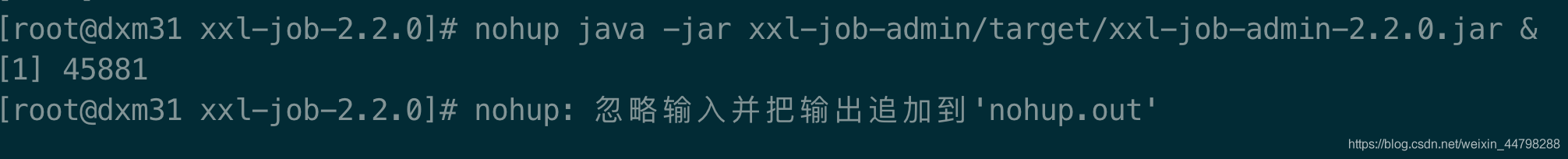

啟動調度中心命令：nohup java -jar xxl-job-admin/target/xxl-job-admin-2.2.0.jar &

[root@dxm31 xxl-job-2.2.0]# nohup java -jar xxl-job-admin/target/xxl-job-admin-2.2.0.jar &

在這里插入圖片描述

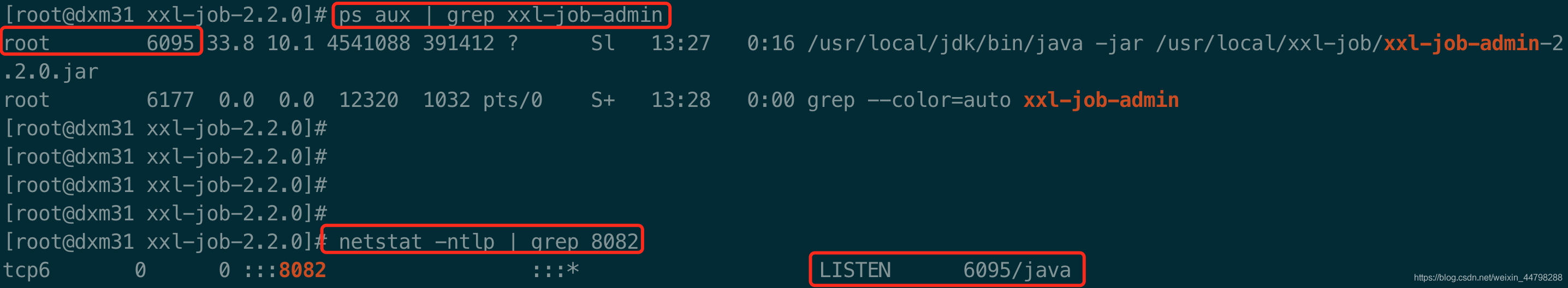

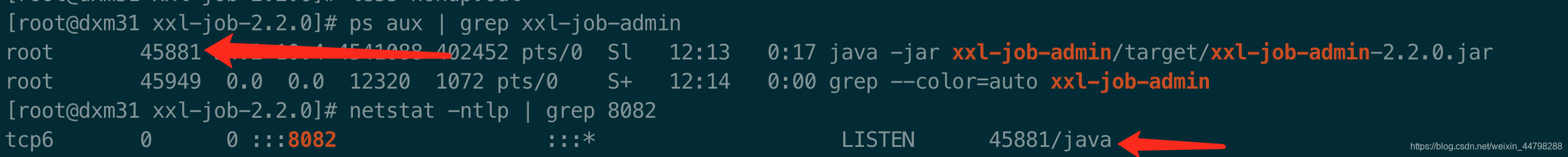

查看行程以及埠監聽情況：

[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-admin
[root@dxm31 xxl-job-2.2.0]# netstat -ntlp | grep 8082

在這里插入圖片描述

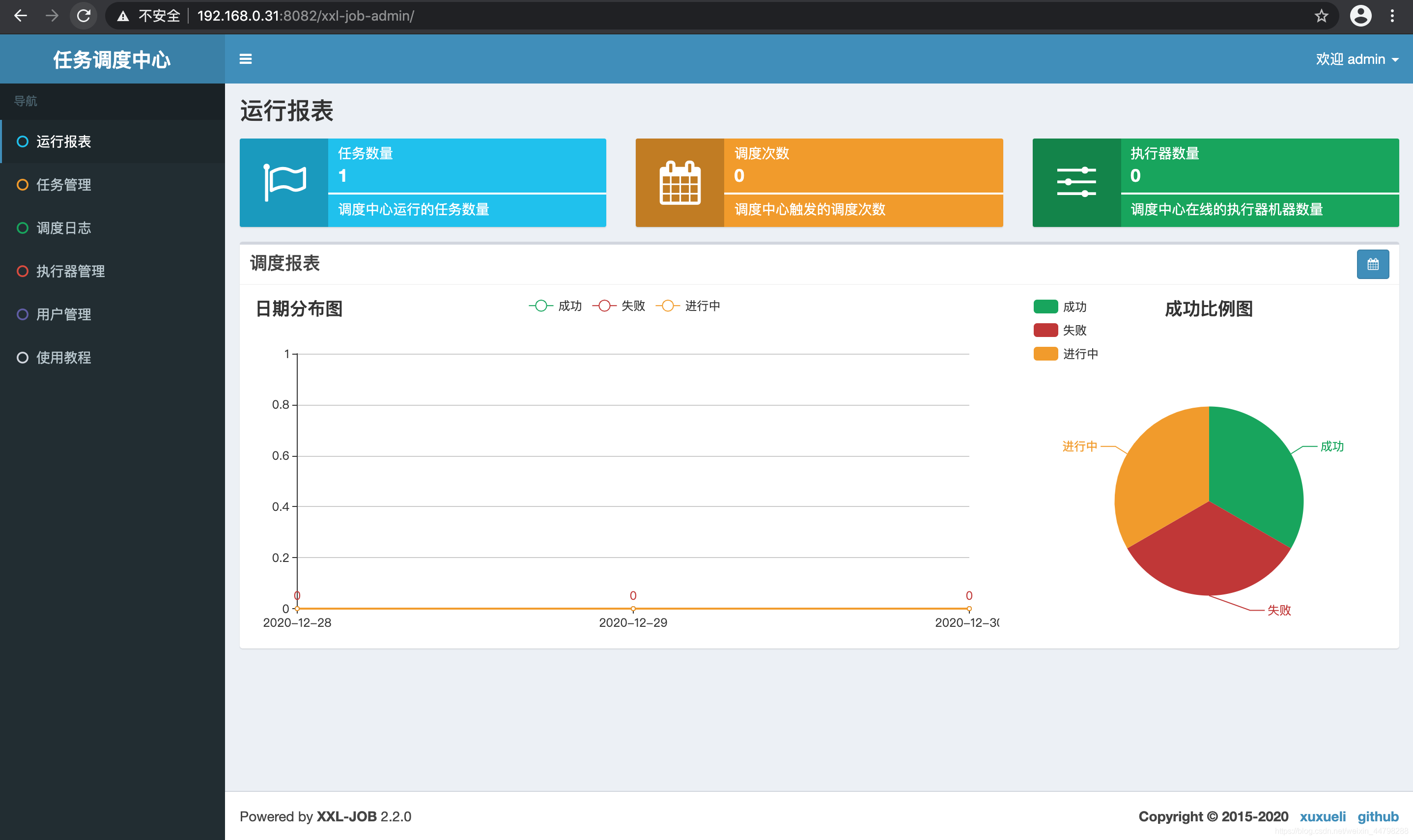

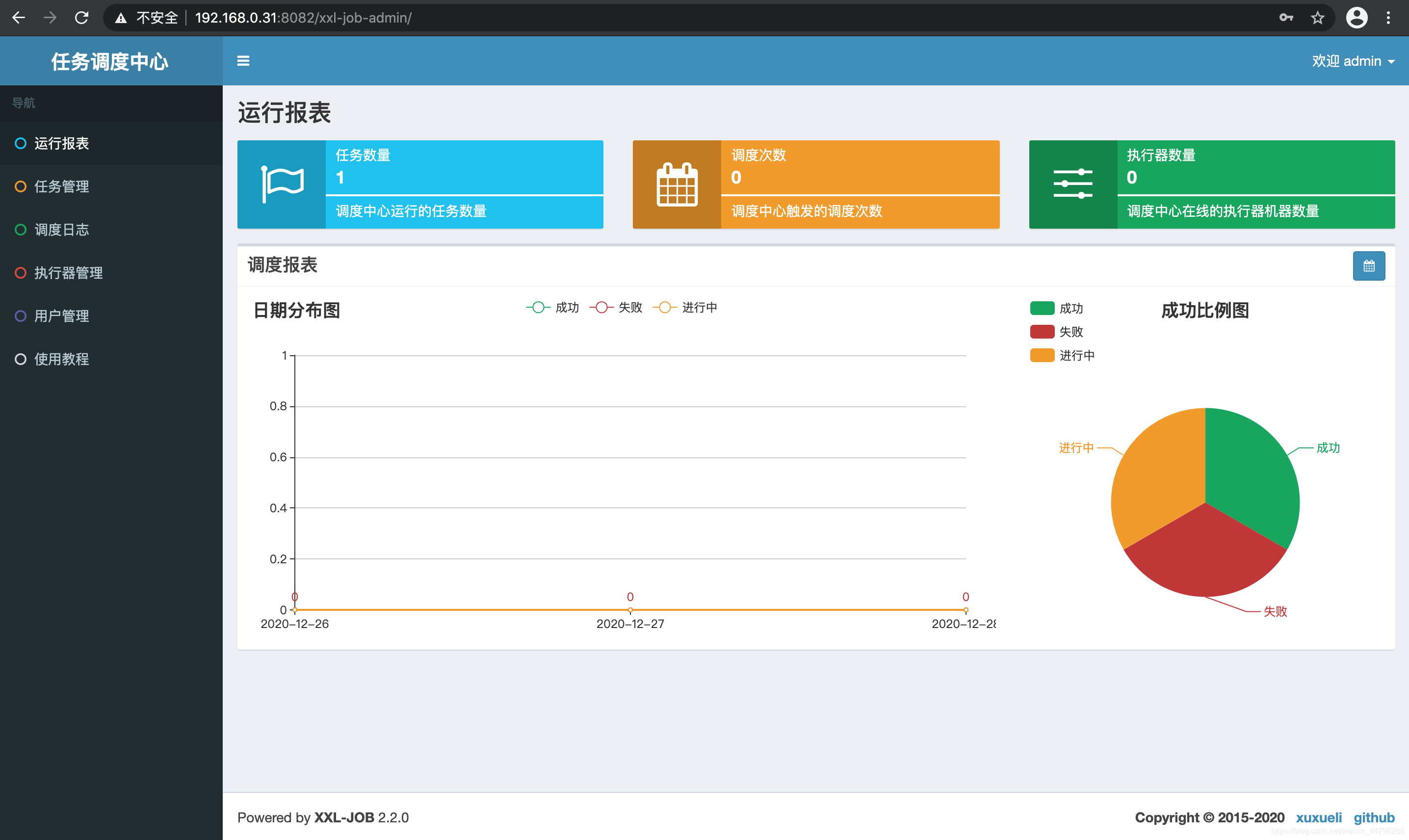

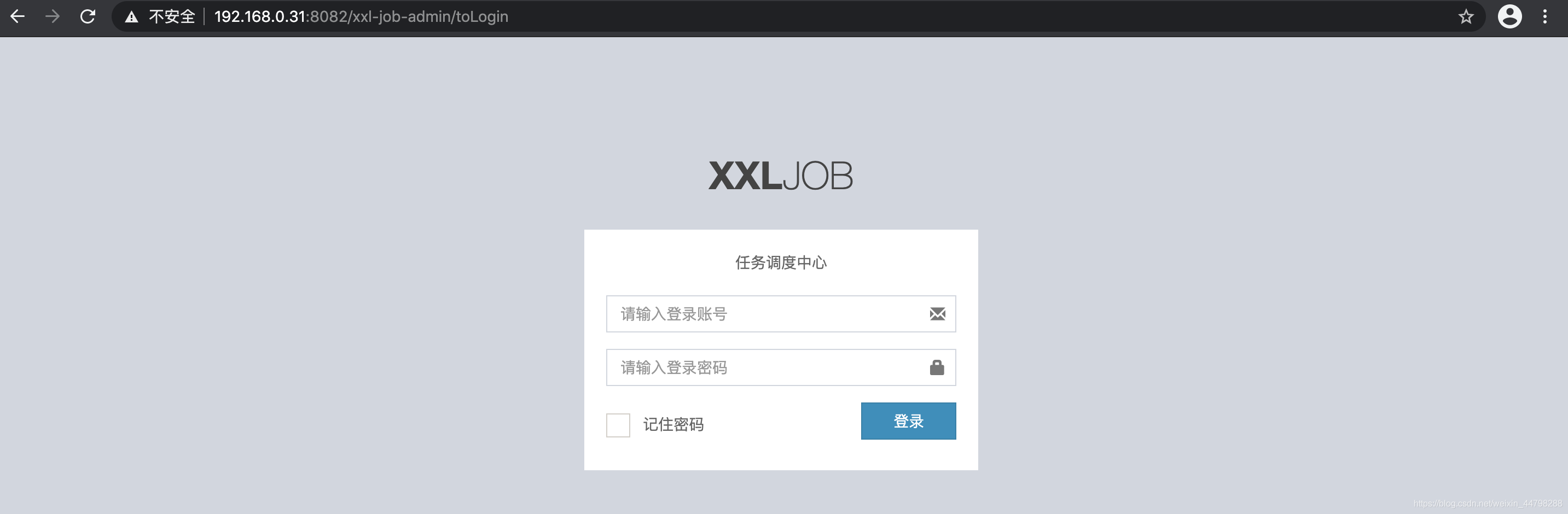

我們用瀏覽器訪問一下http://IP+埠，我們這里是http://192.168.0.31:8082/xxl-job-admin

默認登錄賬號 “admin/123456”, 登錄后運行界面如下圖所示：
至此“調度中心”專案已經部署成功，

啟動執行器

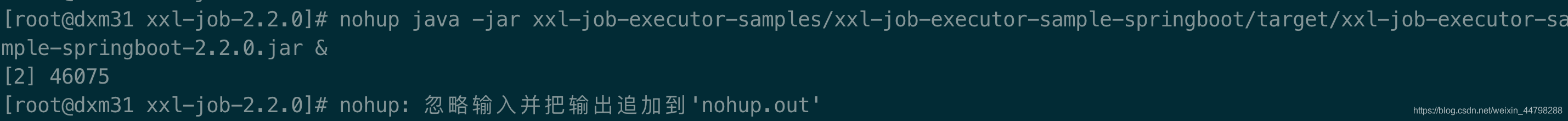

啟動執行器命令：nohup java -jar xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/xxl-job-executor-sample-springboot-2.2.0.jar &

[root@dxm31 xxl-job-2.2.0]# nohup java -jar xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/xxl-job-executor-sample-springboot-2.2.0.jar &

在這里插入圖片描述

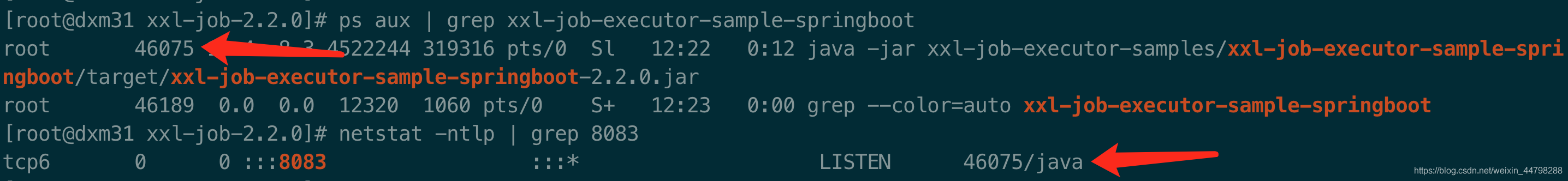

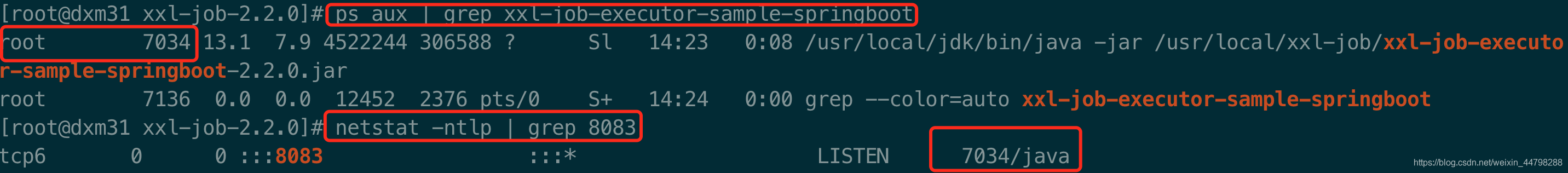

查看行程以及埠監聽情況：

[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-executor-sample-springboot
[root@dxm31 xxl-job-2.2.0]# netstat -ntlp | grep 8083

在這里插入圖片描述
至此“執行器”專案已經部署結束，

加入systemctl管理并設定開機自啟動

創建啟動調度中心的啟動腳本

#  創建/usr/local/xxl-job目錄，用于存放jar包和啟動腳本
[root@dxm31 ~]# mkdir -p /usr/local/xxl-job

# 將編譯打包后的xxl-job-admin-2.2.0.jar復制到/usr/local/xxl-job目錄下
[root@dxm31 ~]# cp /data/xxljob/xxl-job-2.2.0/xxl-job-admin/target/xxl-job-admin-2.2.0.jar /usr/local/xxl-job/

# 創建啟動腳本并撰寫內容
[root@dxm31 ~]# vim /usr/local/xxl-job/startadmin.sh

#!/bin/sh

nohup /usr/local/jdk/bin/java -jar /usr/local/xxl-job/xxl-job-admin-2.2.0.jar >> ./nohup.out 2>&1 &

# 給啟動腳本增加可執行權限
[root@dxm31 ~]# chmod +x /usr/local/xxl-job/startadmin.sh

將調度中心加入systemctl管理

創建xxl-job-admin.service服務檔案

[root@dxm31 ~]# vim /etc/systemd/system/xxl-job-admin.service

內容如下：

[Unit]
Description=xxl-job-admin server
After=network.target remote-fs.target nss-lookup.target

[Service]
Type=forking
User=root
Group=root
ExecStart=sh /usr/local/xxl-job/startadmin.sh
PrivateTmp=true

[Install]
WantedBy=multi-user.target

重新加載服務串列

[root@dxm31 ~]# systemctl daemon-reload

啟動服務

# 停止上面手動后臺啟動的xxl-job-admin服務
[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-admin
root        4812  0.7 15.1 4542108 582008 pts/0  Sl   12:12   0:28 java -jar xxl-job-admin/target/xxl-job-admin-2.2.0.jar
root        5778  0.0  0.0  12320  1068 pts/0    R+   13:14   0:00 grep --color=auto xxl-job-admin

[root@dxm31 xxl-job-2.2.0]# kill -9 4812

# 檢查是否還存在xxl-job-admin行程
[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-admin
root        5789  0.0  0.0  12320  1084 pts/0    S+   13:15   0:00 grep --color=auto xxl-job-admin

# 查詢所有服務單元是否有xxl-job-admin
[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-admin
xxl-job-admin.service                      disabled

# 存在，且非開啟自啟動，使用systemctl啟動xxl-job-admin服務
[root@dxm31 xxl-job-2.2.0]# systemctl start xxl-job-admin.service

# 查看nginx服務狀態

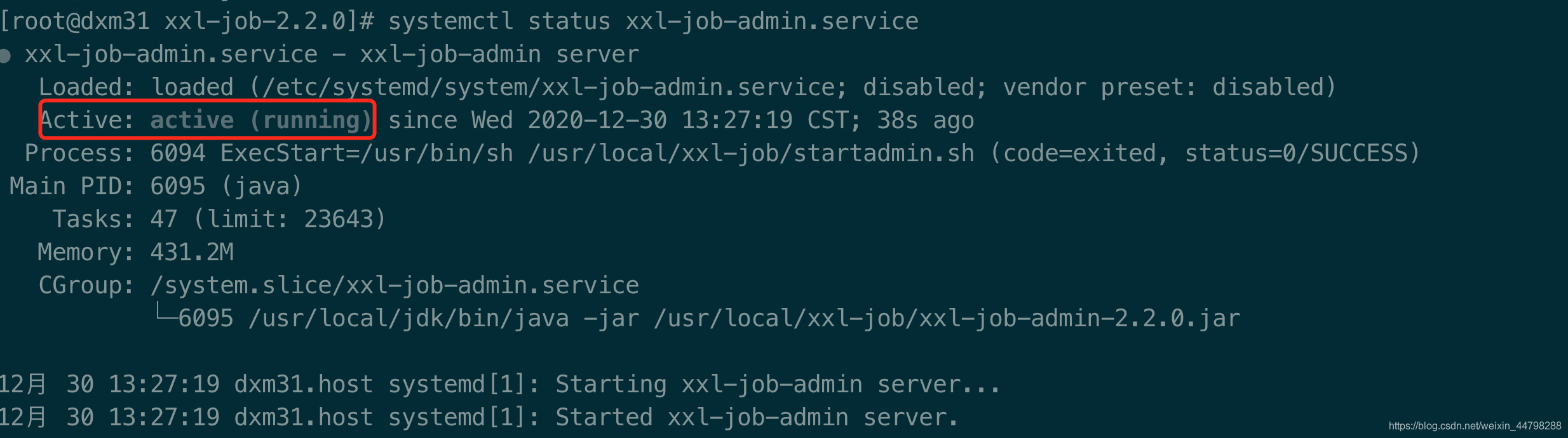

[root@dxm31 xxl-job-2.2.0]# systemctl status xxl-job-admin.service

在這里插入圖片描述
Active: active (running) 可以看到xxl-job-admin服務已經啟動成功，查看行程以及埠的監聽情況：

[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-admin

[root@dxm31 xxl-job-2.2.0]# netstat -ntlp | grep 8082

在這里插入圖片描述
瀏覽器訪問http://192.168.0.31:8082/xxl-job-admin

將調度中心設定為開機自啟動

[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-admin.service
xxl-job-admin.service                      disabled
# disabled表示非開機自啟動

# 設定為開機自啟動
[root@dxm31 xxl-job-2.2.0]# systemctl enable xxl-job-admin.service
Created symlink /etc/systemd/system/multi-user.target.wants/xxl-job-admin.service → /etc/systemd/system/xxl-job-admin.service.

# 再次查看
[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-admin.service
xxl-job-admin.service                      enabled

# enabled表示是開機自啟動，執行重啟命令
[root@dxm31 xxl-job-2.2.0]# reboot

#重啟后再次查看xxl-job-admin服務已啟動完成，

創建啟動執行器的啟動腳本


# 將編譯打包后的xxl-job-executor-sample-springboot-2.2.0.jar復制到/usr/local/xxl-job目錄下
[root@dxm31 xxl-job-2.2.0]# cp /data/xxljob/xxl-job-2.2.0/xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/xxl-job-executor-sample-springboot-2.2.0.jar /usr/local/xxl-job/

# 創建啟動腳本并撰寫內容
[root@dxm31 xxl-job-2.2.0]# vim /usr/local/xxl-job/startexecutor.sh

#!/bin/sh

nohup /usr/local/jdk/bin/java -jar /usr/local/xxl-job/xxl-job-executor-sample-springboot-2.2.0.jar >> ./nohup.out 2>&1 &

# 給啟動腳本增加可執行權限
[root@dxm31 xxl-job-2.2.0]# chmod +x /usr/local/xxl-job/startexecutor.sh

將執行器加入systemctl管理

創建xxl-job-executor.service服務檔案

[root@dxm31 xxl-job-2.2.0]# vim /etc/systemd/system/xxl-job-executor.service

內容如下：

[Unit]
Description=xxl-job-executor server
After=network.target remote-fs.target nss-lookup.target

[Service]
Type=forking
User=root
Group=root
ExecStart=sh /usr/local/xxl-job/startexecutor.sh
PrivateTmp=true

[Install]
WantedBy=multi-user.target

重新加載服務串列

[root@dxm31 xxl-job-2.2.0]# systemctl daemon-reload

啟動服務

# 停止上面手動后臺啟動的執行器服務
[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-executor-sample-springboot
root        6953  291  9.0 4518132 349104 pts/0  Sl   14:20   0:08 java -jar xxl-job-executor-samples/xxl-job-executor-sample-springboot/target/xxl-job-executor-sample-springboot-2.2.0.jar
root        6999  0.0  0.0  12320  1088 pts/0    S+   14:20   0:00 grep --color=auto xxl-job-executor-sample-springboot

[root@dxm31 xxl-job-2.2.0]# kill -9 6953

# 檢查是否還存在執行器行程
[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-executor-sample-springboot
root        7016  0.0  0.0  12320  1068 pts/0    S+   14:22   0:00 grep --color=auto xxl-job-executor-sample-springboot

# 查詢所有服務單元是否有執行器
[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-executor.service
xxl-job-executor.service                   disabled

# 存在，且非開啟自啟動，使用systemctl啟動執行器服務
[root@dxm31 xxl-job-2.2.0]# systemctl start xxl-job-executor.service

# 查看nginx服務狀態

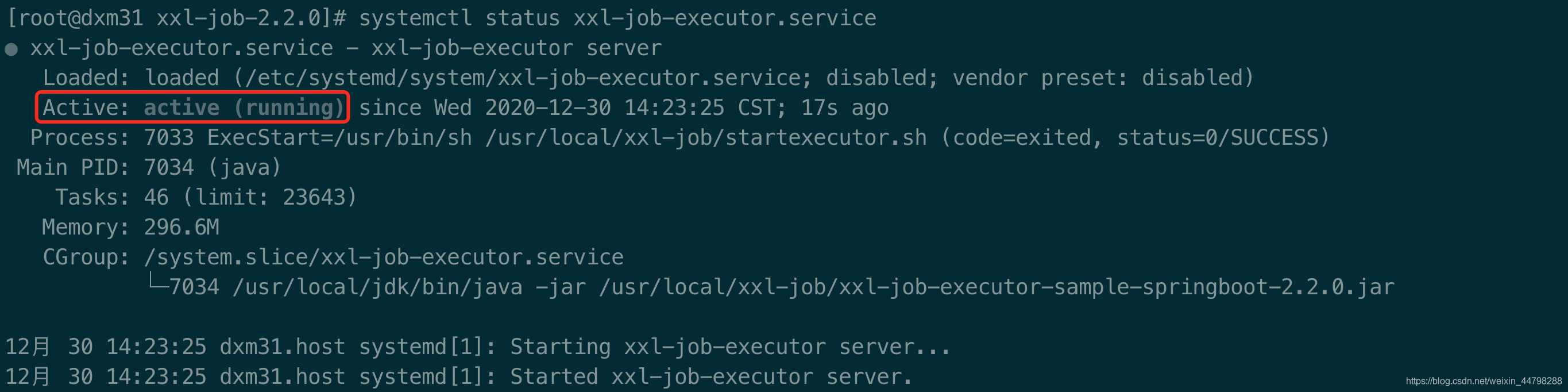

[root@dxm31 xxl-job-2.2.0]# systemctl status xxl-job-executor.service

在這里插入圖片描述
Active: active (running) 可以看到執行器服務已經啟動成功，查看行程以及埠的監聽情況：

[root@dxm31 xxl-job-2.2.0]# ps aux | grep xxl-job-executor-sample-springboot
[root@dxm31 xxl-job-2.2.0]# netstat -ntlp | grep 8083

在這里插入圖片描述

將執行器設定為開機自啟動

[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-executor.service
xxl-job-executor.service                   disabled
# disabled表示非開機自啟動

# 設定為開機自啟動
[root@dxm31 xxl-job-2.2.0]# systemctl enable xxl-job-executor.service
Created symlink /etc/systemd/system/multi-user.target.wants/xxl-job-executor.service → /etc/systemd/system/xxl-job-executor.service.

# 再次查看
[root@dxm31 xxl-job-2.2.0]# systemctl list-unit-files | grep xxl-job-executor.service
xxl-job-executor.service                   enabled

# enabled表示是開機自啟動，執行重啟命令
[root@dxm31 xxl-job-2.2.0]# reboot

#重啟后再次查看執行器服務已啟動完成，

開發第一個任務“Hello World”

任務運行模式主要有Bean模式和Gule模式（理解為腳本），下面我們就分別以這兩種不同的運行模式分別開發一個任務，

Gule模式

“GLUE模式(Java)”的執行代碼托管到調度中心在線維護，相比“Bean模式任務”需要在執行器專案開發部署上線，更加簡便輕量，

前提：請確認“調度中心”和“執行器”專案已經成功部署并啟動！！！！

原理： 每個 “GLUE模式(Java)” 任務的代碼，實際上是“一個繼承自“IJobHandler”的實作類的類代碼”，“執行器”接收到“調度中心”的調度請求時，會通過Groovy類加載器加載此代碼，實體化成Java物件，同時注入此代碼中宣告的Spring服務（請確保Glue代碼中的服務和類參考在“執行器”專案中存在），然后呼叫該物件的execute方法，執行任務邏輯，

下面開始介紹一下詳細的步驟：
第一步：新建任務

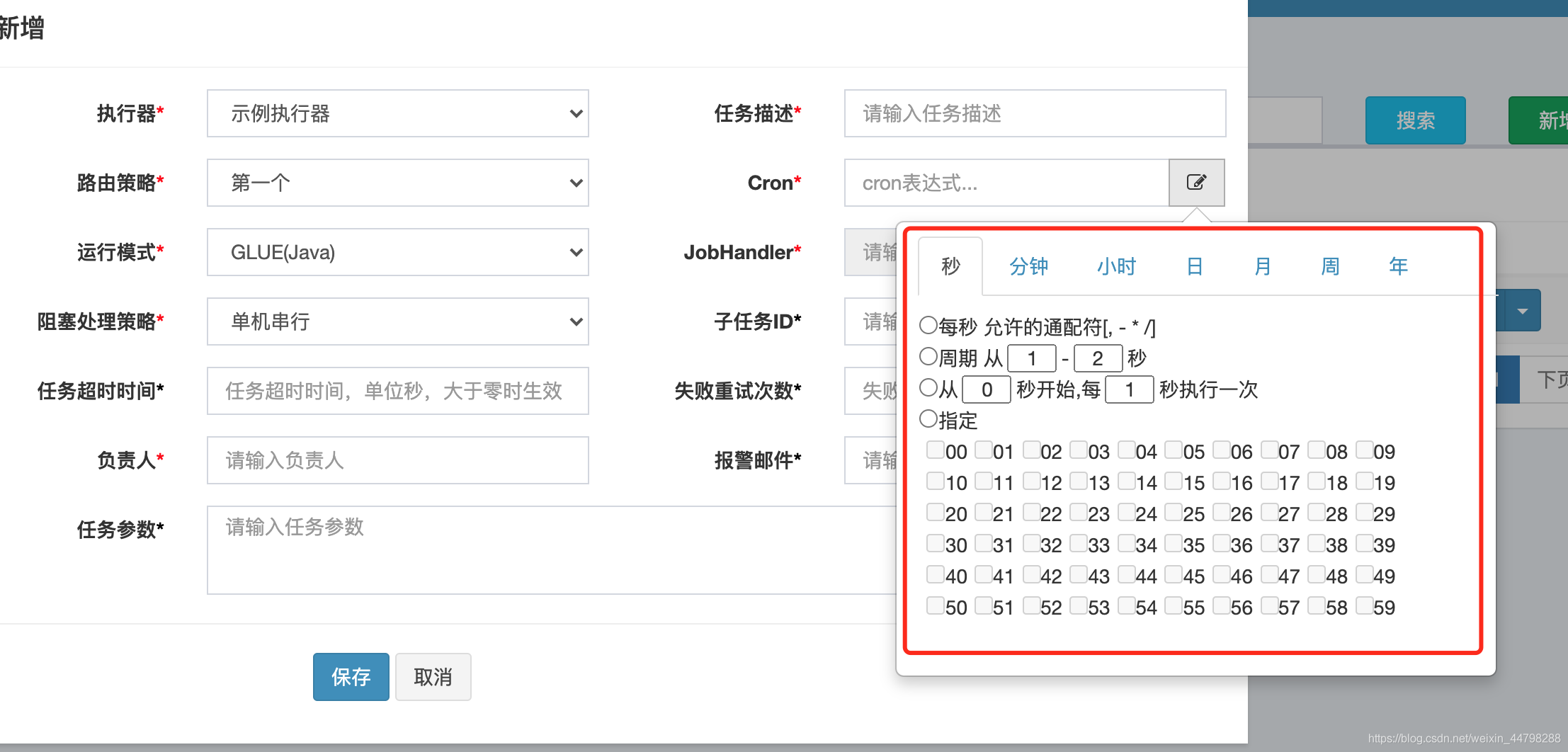

登錄調度中心，點擊下圖所示“新建任務”按鈕，新建示例任務，然后，參考下面截圖中任務的引數配置，點擊保存，
在這里插入圖片描述

從這個圖，大家可以發現，cron運算式的撰寫更加方便了，

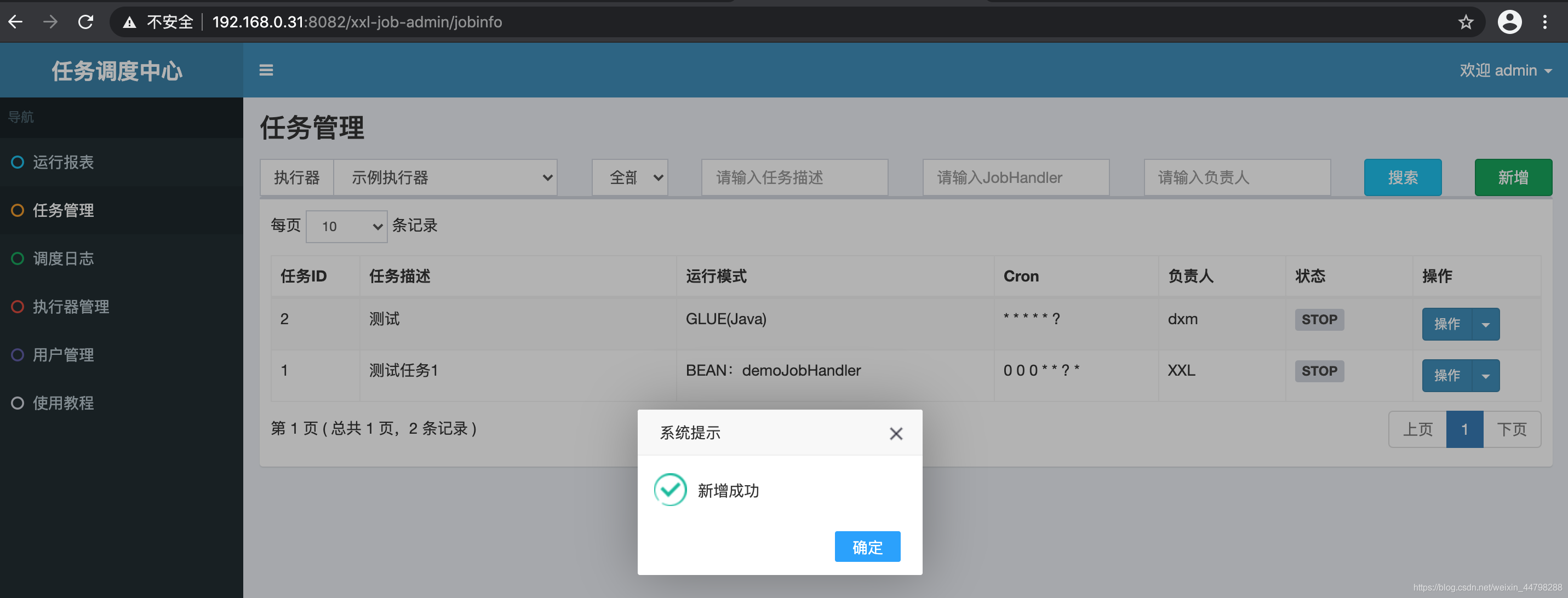

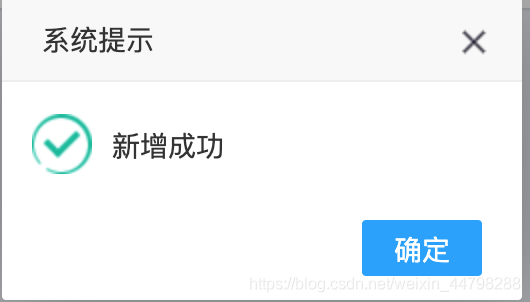

點擊保存之后，彈出：

點擊確定，
這個就是我們上面新建的任務，

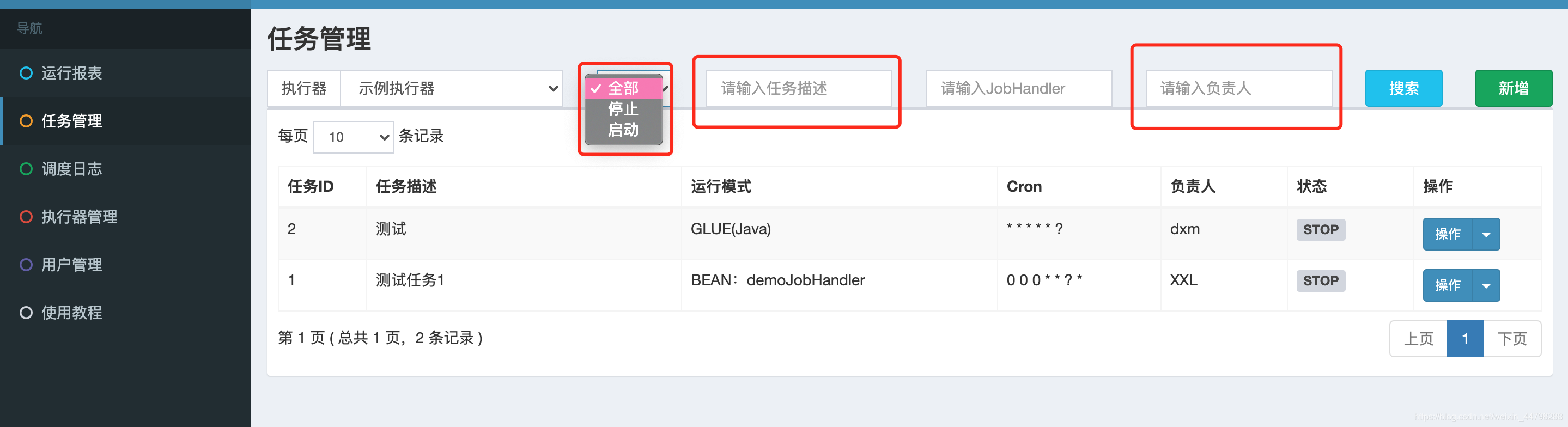

從任務管理串列截圖可以看出比之前增加了根據狀態、任務描述以及負責人這三個搜索項，
第二步：“GLUE模式(Java)” 任務開發
在這里插入圖片描述

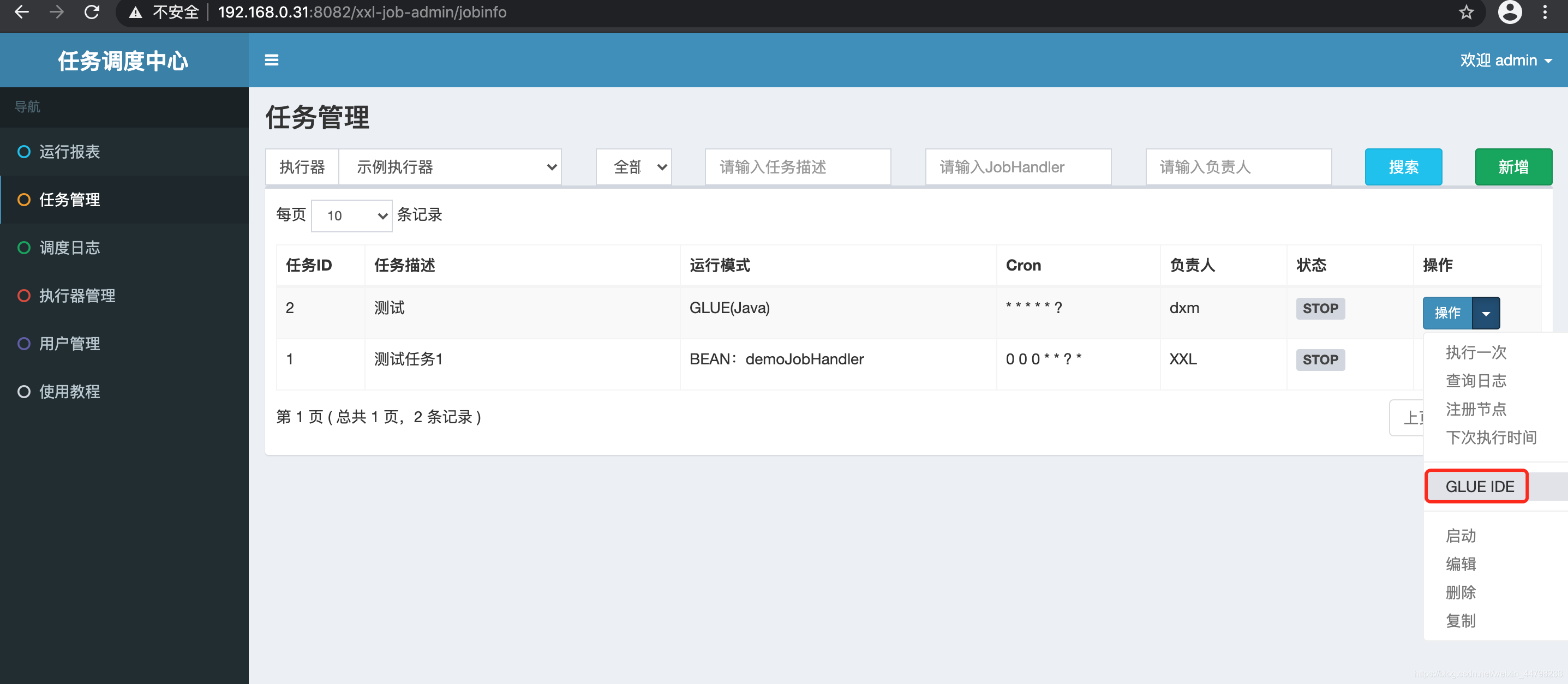

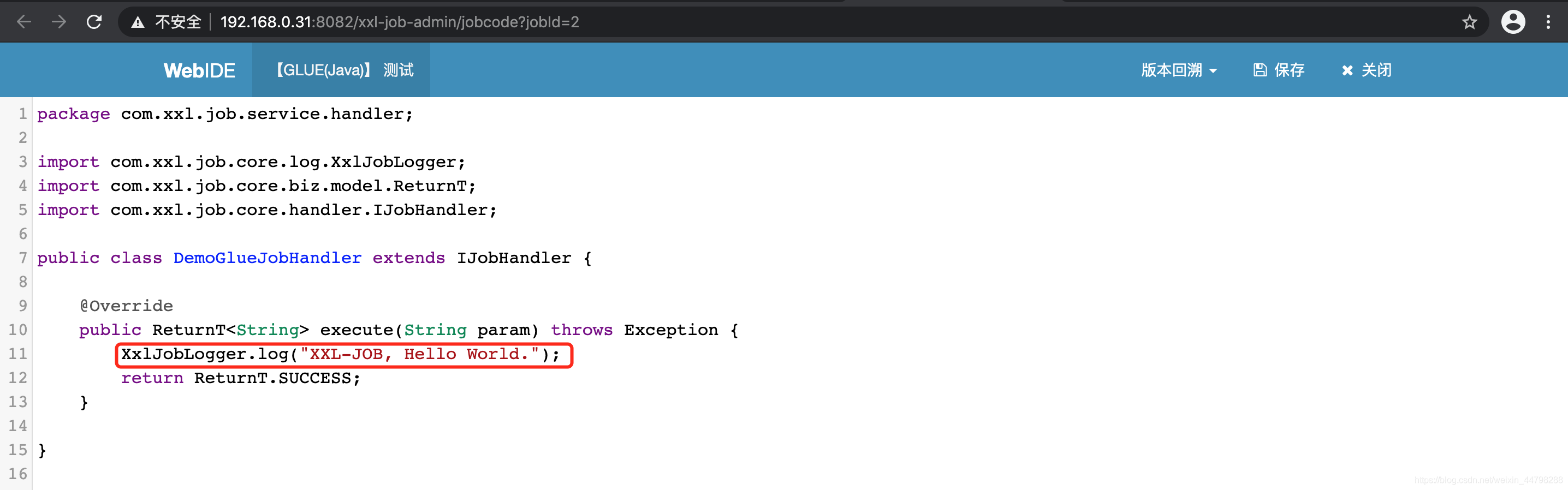

我們在我們上面新建任務『測驗』這列操作選擇GLUE IDE，進入 “GLUE編輯器開發界面” ，見下圖，“GLUE模式(Java)” 運行模式的任務默認已經初始化了示例任務代碼，即列印Hello World，

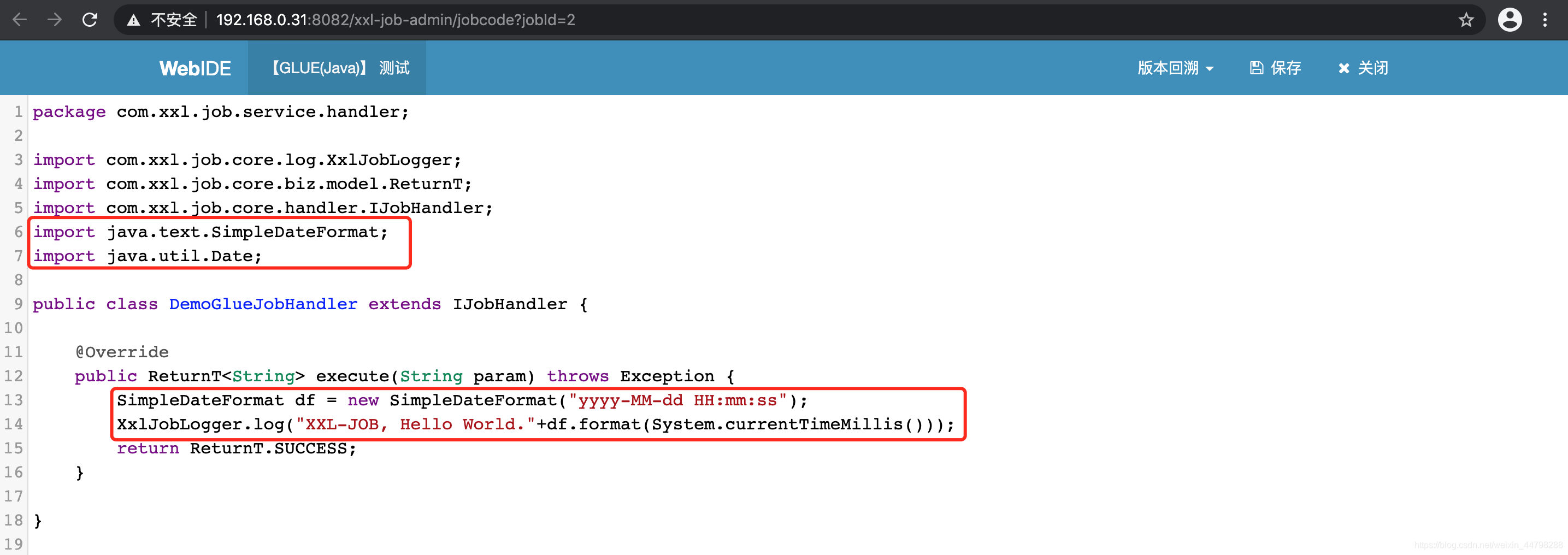

我們簡單改變一下這段示例代碼，在log后面加上當前時間，然后點擊保存，輸入原始碼備注，保存成功，

版本回溯功能（支持30個版本的版本回溯）：在GLUE任務的Web IDE界面，選擇右上角下拉框“版本回溯”，會列出該GLUE的更新歷史，選擇相應版本即可顯示該版本代碼，保存后GLUE代碼即回退到對應的歷史版本；

SimpleDateFormat df = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
		XxlJobLogger.log("XXL-JOB, Hello World."+df.format(System.currentTimeMillis()));

注意：要匯入需要的包，否則會執行失敗，

import java.text.SimpleDateFormat;
import java.util.Date;

見下圖：
在這里插入圖片描述
GLUE模式(Java)：任務以原始碼方式維護在調度中心；該模式的任務實際上是一段繼承自IJobHandler的Java類代碼并 “groovy” 原始碼方式維護，它在執行器專案中運行，可使用@Resource/@Autowire注入執行器里中的其他服務，
第三步：觸發執行

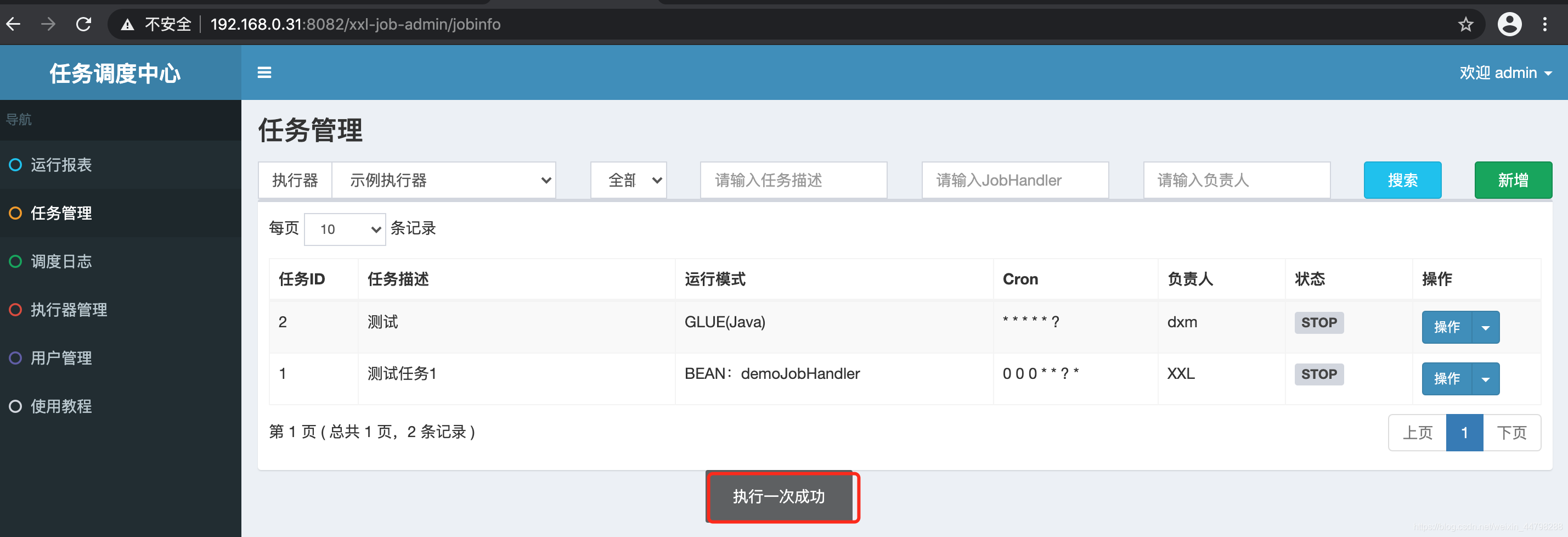

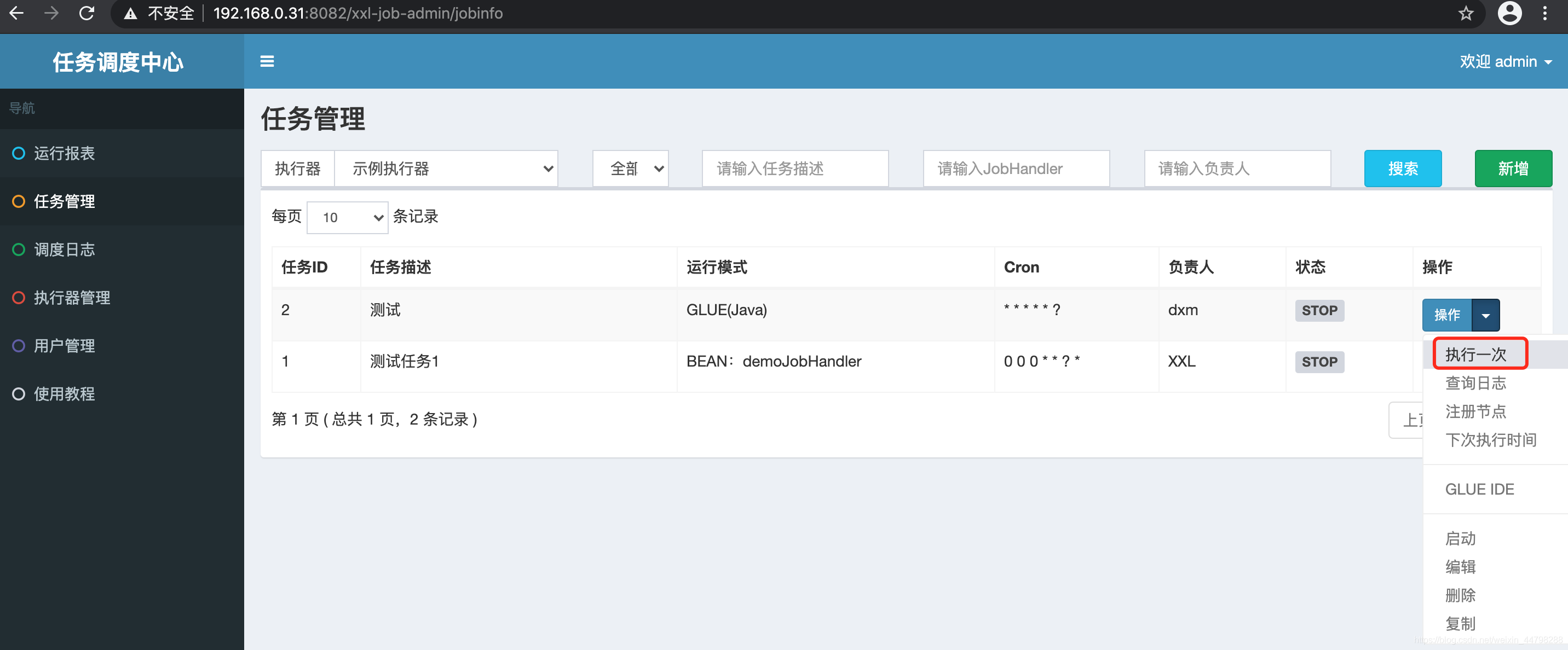

點擊任務右側操作下面的 “執行一次” 按鈕，可手動觸發一次任務執行（通常情況下，通過配置Cron運算式進行任務調度觸發），
在這里插入圖片描述

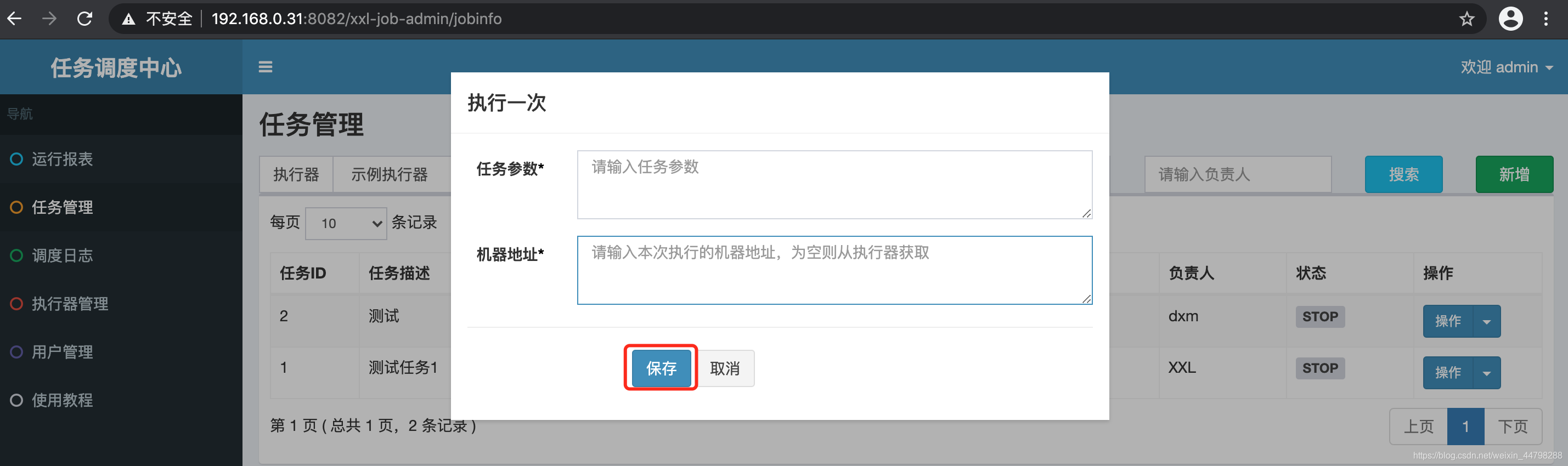

我們這里是簡單的任務測驗，無需輸入任何引數，只需要點擊『保存』按鈕即可，
第四步：查看日志
點擊任務右側操作下 “查詢日志” 按鈕，可前往調度日志界面查看調度日志，

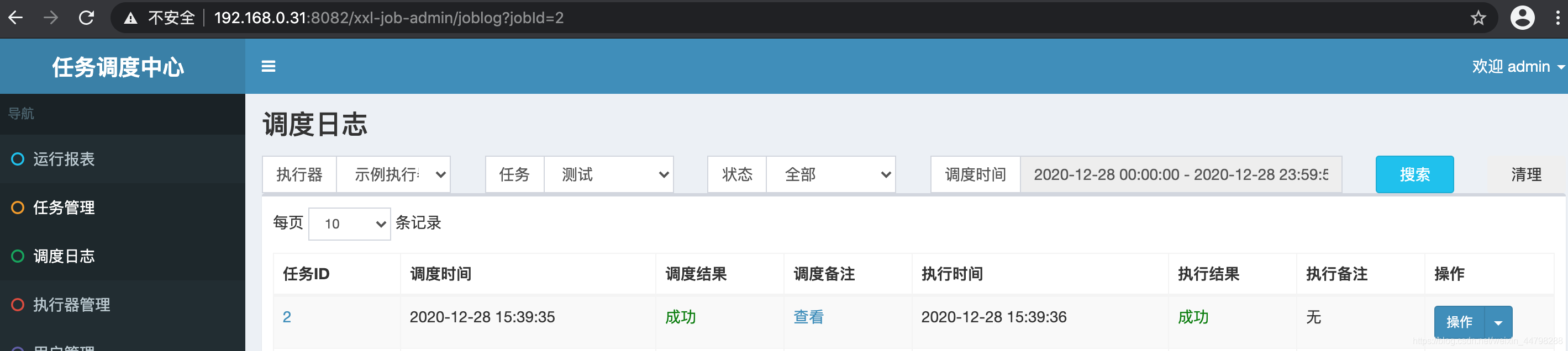

在調度日志界面中，可查看該任務的歷史調度記錄以及每一次調度的調度時間、調度結果、調度備注、執行時間、執行結果和執行備注，運行中的任務點擊右側的“執行日志”按鈕，可進入日志控制臺查看實時執行日志，在這里插入圖片描述

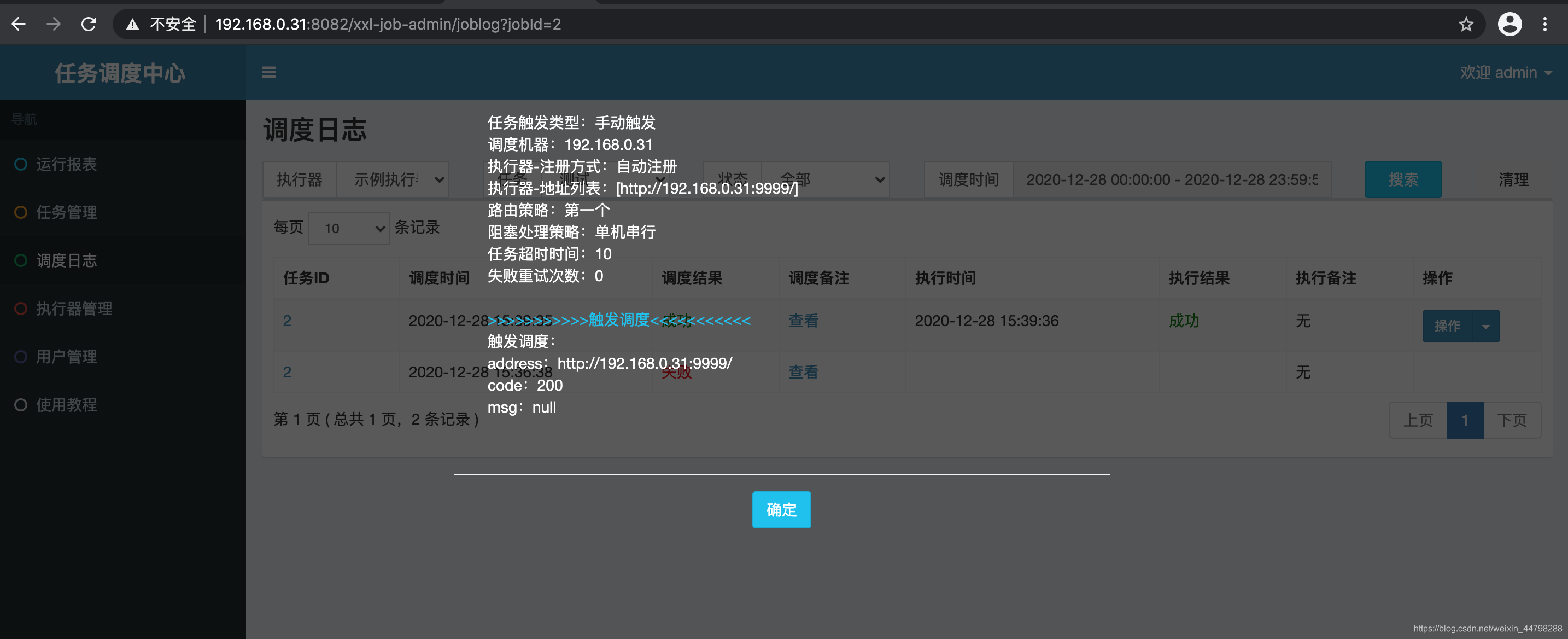

可以看到調度結果和執行結果都是：成功，我們點擊調度備注查看：

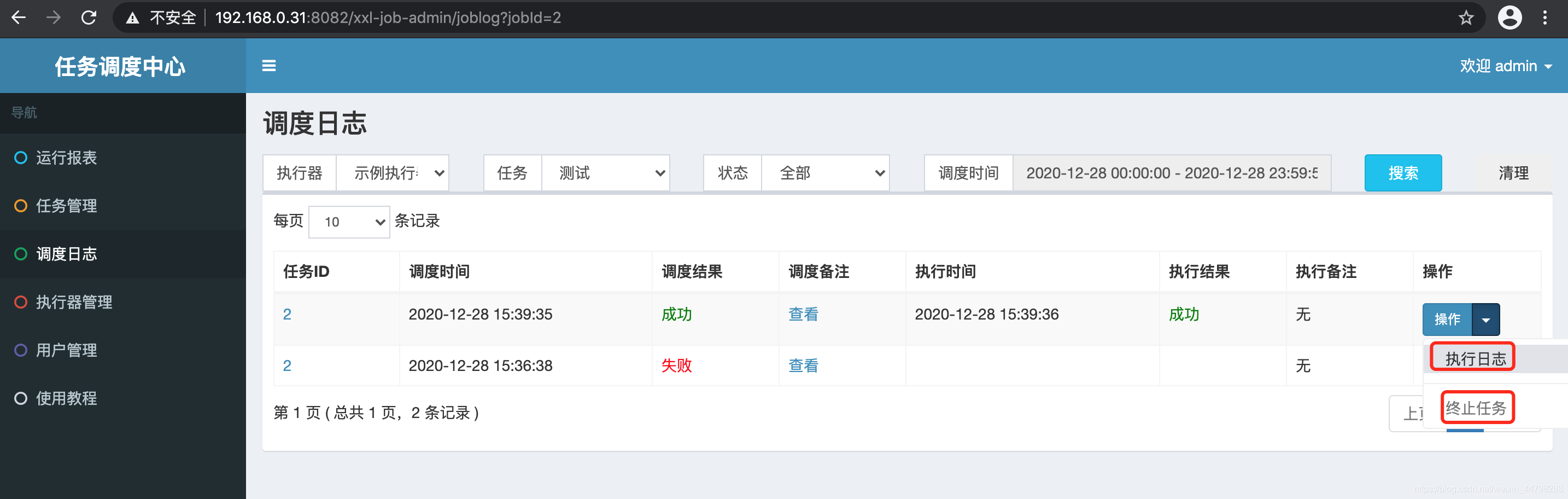

點擊操作，里面有執行日志和終止任務兩個按鈕：

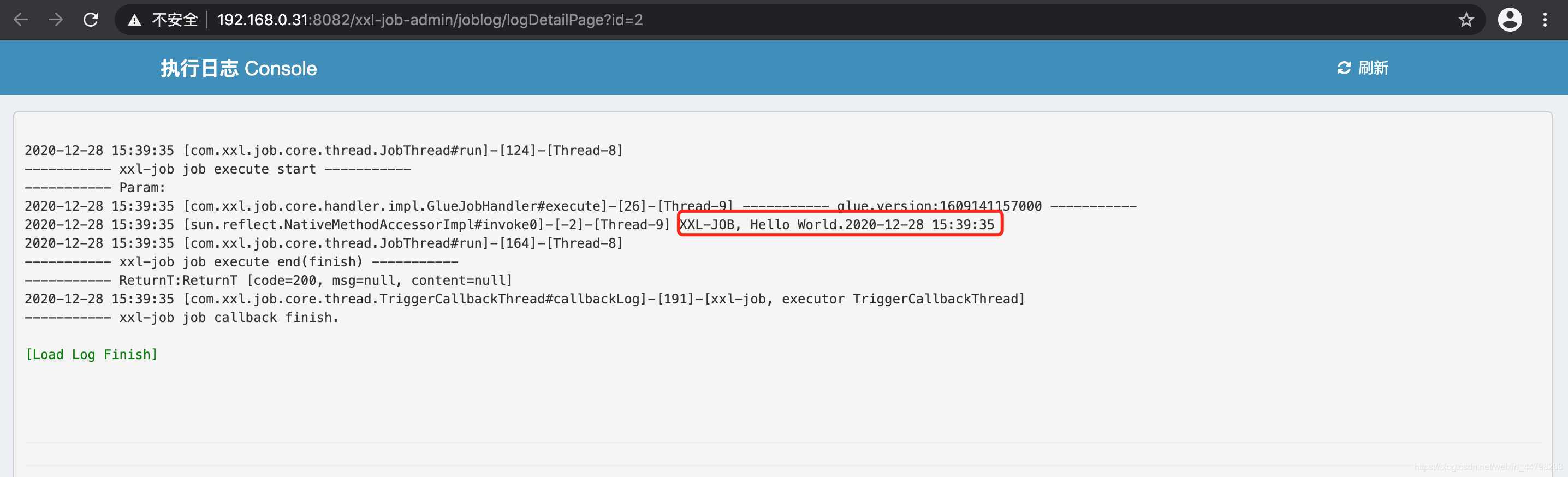

由于我們任務比較簡單，已經執行完成，我們來點擊一下執行日志按鈕看一下：
在這里插入圖片描述

2020-12-28 15:39:35 [com.xxl.job.core.thread.JobThread#run]-[124]-[Thread-8]
----------- xxl-job job execute start -----------
----------- Param:
2020-12-28 15:39:35 [com.xxl.job.core.handler.impl.GlueJobHandler#execute]-[26]-[Thread-9] ----------- glue.version:1609141157000 -----------
2020-12-28 15:39:35 [sun.reflect.NativeMethodAccessorImpl#invoke0]-[-2]-[Thread-9] XXL-JOB, Hello World.2020-12-28 15:39:35
2020-12-28 15:39:35 [com.xxl.job.core.thread.JobThread#run]-[164]-[Thread-8]
----------- xxl-job job execute end(finish) -----------
----------- ReturnT:ReturnT [code=200, msg=null, content=null]
2020-12-28 15:39:35 [com.xxl.job.core.thread.TriggerCallbackThread#callbackLog]-[191]-[xxl-job, executor TriggerCallbackThread]
----------- xxl-job job callback finish.

[Load Log Finish]

我們可以看到這里面有job執行開始資訊、引數、glue版本號、我們輸入的Hello World.+當前時間、job執行結束資訊、ReturnT:ReturnT回傳執行結果以及job 回到完成資訊，

通過我們上面的簡單的開發任務可以看出GLUE的**原理是：每一個GLUE模式的代碼，在“執行器”接受到調度請求時，都會通過Groovy類加載器加載出代碼，并實體化成Java物件，同時注入此代碼中宣告的Spring服務（這里要確保代碼中所參考的類或服務在“執行器專案中存在”），接著呼叫該物件的execute方法，執行具體的任務邏輯，**說白了，就是任務以原始碼方式維護在調度中心，支持通過Web IDE在線更新，實時編譯和生效，因此不需要指定JobHandler，

BEAN模式

在該模式下，任務的具體實作邏輯是以JobHandler的形式存在于“執行器專案”中，

BEAN模式（類形式）

Bean模式（類形式）任務支持基于類的開發方式，每個任務對應一個Java類，

優點：不限制專案環境，兼容性好，即使是無框架專案，如main方法直接啟動的專案也可以提供支持，可以參考示例專案 “xxl-job-executor-sample-frameless”；
缺點：每個任務需要占用一個Java類，造成類的浪費；
不支持自動掃描任務并注入到執行器容器，需要手動注入，

原理： 每個Bean模式任務都是一個Spring的Bean類實體，它被維護在“執行器”專案的Spring容器中，任務類需要加“@JobHandler(value=”名稱”)”注解，因為“執行器”會根據該注解識別Spring容器中的任務，任務類需要繼承統一介面“IJobHandler”，任務邏輯在execute方法中開發，因為“執行器”在接收到調度中心的調度請求時，將會呼叫“IJobHandler”的execute方法，執行任務邏輯，

第一步：執行器專案中，開發Job類

開發一個繼承自"com.xxl.job.core.handler.IJobHandler"的JobHandler類，實作其中任務方法，
手動通過如下方式注入到執行器容器，
XxlJobExecutor.registJobHandler(“demoJobHandler”, new DemoJobHandler());

第二步：調度中心，新建調度任務

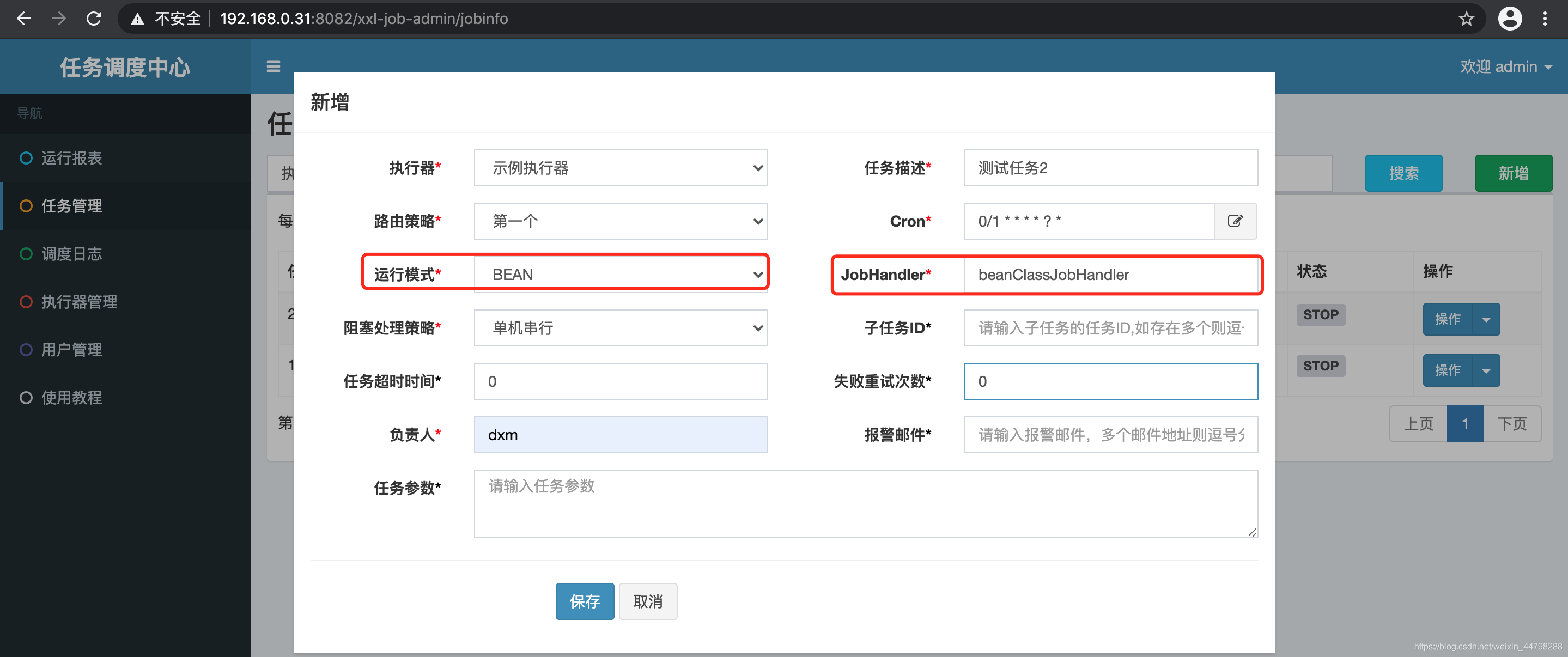

運行模式選中 “BEAN模式”，JobHandler屬性填寫任務注解“@JobHandler”中定義的值；
在這里插入圖片描述

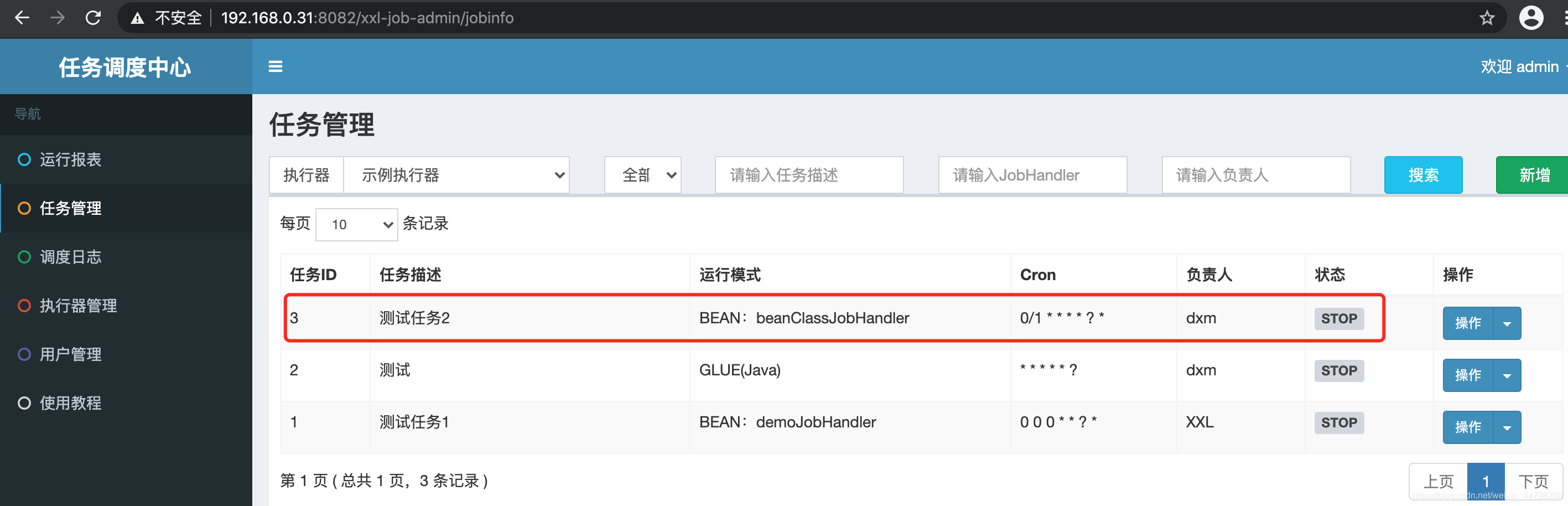

點擊保存：

接下來就可以對任務進行執行一次、查看日志、啟動等操作，

BEAN模式（方法形式）

Bean模式（方法形式）任務支持基于方法的開發方式，每個任務對應一個方法，

優點：每個任務只需要開發一個方法，并添加”@XxlJob”注解即可，更加方便、快速，
支持自動掃描任務并注入到執行器容器，
缺點：要求Spring容器環境；

基于方法開發的任務，底層會生成JobHandler代理，和基于類的方式一樣，任務也會以JobHandler的形式存在于執行器任務容器中，

第一步：執行器專案中，開發Job方法

1、任務開發：在Spring Bean實體中，開發Job方法；
2、注解配置：為Job方法添加注解 "@XxlJob(value="自定義jobhandler名稱", init = "JobHandler初始化方法", destroy = "JobHandler銷毀方法")"，注解value值對應的是調度中心新建任務的JobHandler屬性的值，
3、執行日志：需要通過 "XxlJobHelper.log" 列印執行日志；
4、任務結果：默認任務結果為 "成功" 狀態，不需要主動設定；如有訴求，比如設定任務結果為失敗，可以通過 "XxlJobHelper.handleFail/handleSuccess" 自主設定任務結果；

// 可參考Sample示例執行器中的 “com.xxl.job.executor.service.jobhandler.SampleXxlJob” ，如下：
@XxlJob(“demoJobHandler”)
public void demoJobHandler() throws Exception {
XxlJobHelper.log(“XXL-JOB, Hello World.”);
}

第二步：調度中心，新建調度任務

運行模式選中 “BEAN模式”，JobHandler屬性填寫任務注解“@XxlJob”中定義的值，可以參考下面“配置屬性詳細說明”對新建的任務進行引數配置，

配置屬性詳細說明

基礎配置：

執行器：任務的系結的執行器，任務觸發調度時將會自動發現注冊成功的執行器, 實作任務自動發現功能; 另一方面也可以方便的進行任務分組，每個任務必須系結一個執行器, 可在 “執行器管理” 進行設定;
任務描述：任務的描述資訊，便于任務管理；
負責人：任務的負責人；
報警郵件：任務調度失敗時郵件通知的郵箱地址，支持配置多郵箱地址，配置多個郵箱地址時用逗號分隔；

觸發配置：

調度型別：
無：該型別不會主動觸發調度；
CRON：該型別將會通過CRON，觸發任務調度；
固定速度：該型別將會以固定速度，觸發任務調度；按照固定的間隔時間，周期性觸發；
固定延遲：該型別將會以固定延遲，觸發任務調度；按照固定的延遲時間，從上次調度結束后開始計算延遲時間，到達延遲時間后觸發下次調度；
CRON：觸發任務執行的Cron運算式；
固定速度：韌體速度的時間間隔，單位為秒；
固定延遲：韌體延遲的時間間隔，單位為秒；

任務配置：

運行模式：
BEAN模式：任務以JobHandler方式維護在執行器端；需要結合 “JobHandler” 屬性匹配執行器中任務；
GLUE模式(Java)：任務以原始碼方式維護在調度中心；該模式的任務實際上是一段繼承自IJobHandler的Java類代碼并 “groovy” 原始碼方式維護，它在執行器專案中運行，可使用@Resource/@Autowire注入執行器里中的其他服務；
GLUE模式(Shell)：任務以原始碼方式維護在調度中心；該模式的任務實際上是一段 “shell” 腳本；
GLUE模式(Python)：任務以原始碼方式維護在調度中心；該模式的任務實際上是一段 “python” 腳本；
GLUE模式(PHP)：任務以原始碼方式維護在調度中心；該模式的任務實際上是一段 “php” 腳本；
GLUE模式(NodeJS)：任務以原始碼方式維護在調度中心；該模式的任務實際上是一段 “nodejs” 腳本；
GLUE模式(PowerShell)：任務以原始碼方式維護在調度中心；該模式的任務實際上是一段 “PowerShell” 腳本；
JobHandler：運行模式為 “BEAN模式” 時生效，對應執行器中新開發的JobHandler類“@JobHandler”注解自定義的value值；
執行引數：任務執行所需的引數；

高級配置：

路由策略：當執行器集群部署時，提供豐富的路由策略，包括；
FIRST（第一個）：固定選擇第一個機器；
LAST（最后一個）：固定選擇最后一個機器；
ROUND（輪詢）：；
RANDOM（隨機）：隨機選擇在線的機器；
CONSISTENT_HASH（一致性HASH）：每個任務按照Hash演算法固定選擇某一臺機器，且所有任務均勻散列在不同機器上，
LEAST_FREQUENTLY_USED（最不經常使用）：使用頻率最低的機器優先被選舉；
LEAST_RECENTLY_USED（最近最久未使用）：最久未使用的機器優先被選舉；
FAILOVER（故障轉移）：按照順序依次進行心跳檢測，第一個心跳檢測成功的機器選定為目標執行器并發起調度；
BUSYOVER（忙碌轉移）：按照順序依次進行空閑檢測，第一個空閑檢測成功的機器選定為目標執行器并發起調度；
SHARDING_BROADCAST(分片廣播)：廣播觸發對應集群中所有機器執行一次任務，同時系統自動傳遞分片引數；可根據分片引數開發分片任務；
子任務：每個任務都擁有一個唯一的任務ID(任務ID可以從任務串列獲取)，當本任務執行結束并且執行成功時，將會觸發子任務ID所對應的任務的一次主動調度，
調度過期策略：
- 忽略：調度過期后，忽略過期的任務，從當前時間開始重新計算下次觸發時間；
- 立即執行一次：調度過期后，立即執行一次，并從當前時間開始重新計算下次觸發時間；
阻塞處理策略：調度過于密集執行器來不及處理時的處理策略；
單機串行（默認）：調度請求進入單機執行器后，調度請求進入FIFO佇列并以串行方式運行；
丟棄后續調度：調度請求進入單機執行器后，發現執行器存在運行的調度任務，本次請求將會被丟棄并標記為失敗；
覆寫之前調度：調度請求進入單機執行器后，發現執行器存在運行的調度任務，將會終止運行中的調度任務并清空佇列，然后運行本地調度任務；
任務超時時間：支持自定義任務超時時間，任務運行超時將會主動中斷任務；
失敗重試次數；支持自定義任務失敗重試次數，當任務失敗時將會按照預設的失敗重試次數主動進行重試；

轉載請註明出處，本文鏈接：https://www.uj5u.com/ruanti/242863.html

標籤：其他

上一篇：Spring Cloud 2020.0.0 正式發布，對開發者來說意味著什么？

下一篇：HaaS100低功耗藍牙體驗
