0 前言

哈哈哈這段時間一口氣錄了三篇論文，其中兩篇英文，一篇中文，舒服啊，然后這幾天剛好忙完趕緊來補個例程！

這個TFT例程折騰了我兩天，網上找不到這個DSP的例子，只有STMS32的，所以我參考著中景園給出的原廠STM32例程和資料手冊，歷經千辛萬苦，最后終于調通了程式，

為了幫助大家避免走彎路，我講下硬體部分、軟體部分和實驗效果，這次工程代碼就不全部貼上來了，要的可以直接找我哈，

1 硬體部分

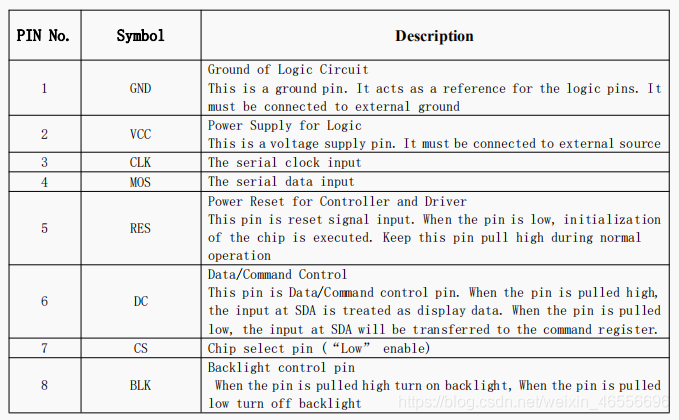

參考中景園ILI9341的TFT資料手冊，一共有8個管腳定義，分別如圖1所示，其中VCC電壓為3.3V，
在這里插入圖片描述圖1

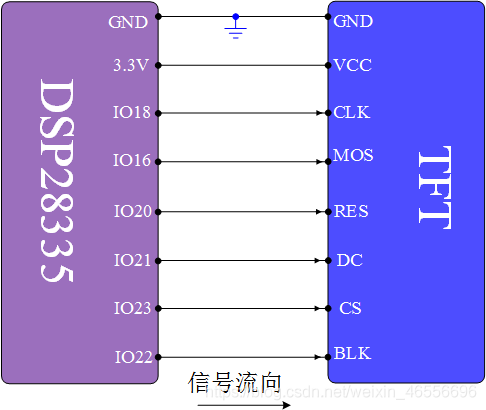

由于該例程是采用三線SPI通信，將使用DSP的SPIA模塊，具體連接如圖2所示，其中IO16是MOSI管腳專門輸出資料，IO18是時鐘信號管腳，IO20是控制TFT的RES，IO21是控制TFT的DC，IO22是控制TFT的BLK，IO23是控制TFT的CS，
在這里插入圖片描述圖2

2 軟體部分

軟體部分我采用無中斷無FIFO的SPI模式，由于TFT是八位傳輸資料，因此硬體SPI在控制里有兩個大坑：一是時鐘極性；二是資料對齊格式，這兩坑后面會細講，

首先，當然是寫初始化SPI模塊了，（注意：查看代碼時雙擊點進去看，否則會內容不全），

void Init_Spi(void)
{
    InitSpiaGpio();//初始化硬體SPI的IO口， MOSI SCLK
    EALLOW;

    SpiaRegs.SPICCR.bit.SPISWRESET = 0;//軟體復位SPI
    SpiaRegs.SPICCR.all = 0x0057;//資料長度為8位；Loopback模式；時鐘下降沿發送，上升沿接收，SPI空閑時為高電平狀態（同時，SpiaRegs.SPICTL.bit.3 位，即CLOCK PHASE位在這里要為0）
    SpiaRegs.SPICTL.all = 0x0016;//禁用SPI中斷；使能發送；主模式
    SpiaRegs.SPISTS.all=0;
    SpiaRegs.SPIBRR = 0x0003;//設定波特率，即LSPCK/4
    SpiaRegs.SPICCR.bit.SPISWRESET = 1;//重新使能SPI
    EDIS;
    IER |= M_INT6;
    PieCtrlRegs.PIEIER6.bit.INTx1 = 1;
}

在這里我查看ILI9341芯片的資料手冊，里面是TFT的上升沿發送，下降沿接收，空閑時CLK信號是低電平信號，搞了很久沒顯示出來，很納悶，最后參考中景園STM32的代碼，將時鐘極性反過來就可以了，

然后是初始化SPI其他相關IO口，

void GPIO_TFT(void)//由于是硬體SPI，只配置RES,BLK,DC和CS管腳，軟體SPI則SCLK，SDA都要配置
{
    EALLOW;

    /*配置RES輸出管腳IO20*/
    GpioCtrlRegs.GPAMUX2.bit.GPIO20=0;
    GpioCtrlRegs.GPAPUD.bit.GPIO20=0;
    GpioCtrlRegs.GPADIR.bit.GPIO20=1;

    /*配置DC輸出管腳IO21*/
    GpioCtrlRegs.GPAMUX2.bit.GPIO21=0;
    GpioCtrlRegs.GPAPUD.bit.GPIO21=0;
    GpioCtrlRegs.GPADIR.bit.GPIO21=1;

    /*配置BLK輸出管腳IO22*/
    GpioCtrlRegs.GPAMUX2.bit.GPIO22=0;
    GpioCtrlRegs.GPAPUD.bit.GPIO22=0;
    GpioCtrlRegs.GPADIR.bit.GPIO22=1;

    /*配置CS輸出管腳IO23*/
    GpioCtrlRegs.GPAMUX2.bit.GPIO23=0;
    GpioCtrlRegs.GPAPUD.bit.GPIO23=0;
    GpioCtrlRegs.GPADIR.bit.GPIO23=1;
    EDIS;
}

做好SPI硬體初始化之后，現在是撰寫TFT驅動，
SPI發送函式

void Spi_xmit(Uint16 a)
{
    while(SpiaRegs.SPISTS.bit.BUFFULL_FLAG);//等待發送緩沖暫存器為空
    SpiaRegs.SPITXBUF = a;//發送
    while(!SpiaRegs.SPISTS.bit.INT_FLAG);//等待發送完成
    rdata = SpiaRegs.SPIRXBUF;//讀取一下，為了將SpiaRegs.SPISTS.bit.INT_FLAG標志位置0
}

發送資料給TFT

void TFT_Writ_Bus(Uint8 dat)
{
    TFT_CS_CLR();//先拉低CS使能片選
    Spi_xmit(dat);//發送
    TFT_CS_SET();//拉高CS
}

發送八位資料給TFT，（注意：由于是TXBUFF資料是左對齊，即只發高位，比如：0x0080，發送出去的是0x00，而不是0x80，因此，要把0x0080左移八位變成0x8000，發出去的才是0x80，這個是DSP硬體SPI的特點，也是一個大坑！！！）

void TFT_WR_DATA8(Uint8 dat)
{
    TFT_Writ_Bus(dat<<8);//資料左移八位，使得有效八位資料發送出去，
}

發送16位資料給TFT

void TFT_WR_DATA16(Uint16 dat)
{
    TFT_Writ_Bus(dat);
    TFT_Writ_Bus(dat<<8);
}

發送八位命令給TFT

void TFT_WR_REG(Uint8 dat)
{
    TFT_DC_CLR();//選擇寫命令
    TFT_Writ_Bus(dat<<8);
    TFT_DC_SET();//選擇寫資料
}

——以下是對TFT的操作函式————

TFT初始化函式

/**
 *  @brief                   初始化TFT配置
 *  @parameter                  無
 *  @return_value               無
 */
void Init_TFT(void)
{
    Init_Spi();//初始化SPI
    GPIO_TFT();//初始化TFT相關IO口

    TFT_RES_CLR();
    delay_1ms(100);
    TFT_RES_SET();
    delay_1ms(100);

    TFT_BLK_SET();
    delay_1ms(100);

    //************* Start Initial Sequence **********//
    TFT_WR_REG(0x11); //Sleep out
    delay_1ms(120);              //Delay 120ms
    //************* Start Initial Sequence **********//
    TFT_WR_REG(0xCF);
    TFT_WR_DATA8(0x00);
    TFT_WR_DATA8(0xC1);
    TFT_WR_DATA8(0X30);
    TFT_WR_REG(0xED);
    TFT_WR_DATA8(0x64);
    TFT_WR_DATA8(0x03);
    TFT_WR_DATA8(0X12);
    TFT_WR_DATA8(0X81);
    TFT_WR_REG(0xE8);
    TFT_WR_DATA8(0x85);
    TFT_WR_DATA8(0x00);
    TFT_WR_DATA8(0x79);
    TFT_WR_REG(0xCB);
    TFT_WR_DATA8(0x39);
    TFT_WR_DATA8(0x2C);
    TFT_WR_DATA8(0x00);
    TFT_WR_DATA8(0x34);
    TFT_WR_DATA8(0x02);
    TFT_WR_REG(0xF7);
    TFT_WR_DATA8(0x20);
    TFT_WR_REG(0xEA);
    TFT_WR_DATA8(0x00);
    TFT_WR_DATA8(0x00);
    TFT_WR_REG(0xC0); //Power control
    TFT_WR_DATA8(0x1D); //VRH[5:0]
    TFT_WR_REG(0xC1); //Power control
    TFT_WR_DATA8(0x12); //SAP[2:0];BT[3:0]
    TFT_WR_REG(0xC5); //VCM control
    TFT_WR_DATA8(0x33);
    TFT_WR_DATA8(0x3F);
    TFT_WR_REG(0xC7); //VCM control
    TFT_WR_DATA8(0x92);
    TFT_WR_REG(0x3A); // Memory Access Control
    TFT_WR_DATA8(0x55);
    TFT_WR_REG(0x36); // Memory Access Control
    if(USE_HORIZONTAL==0)TFT_WR_DATA8(0x08);
    else if(USE_HORIZONTAL==1)TFT_WR_DATA8(0xC8);
    else if(USE_HORIZONTAL==2)TFT_WR_DATA8(0x78);
    else TFT_WR_DATA8(0xA8);
    TFT_WR_REG(0xB1);
    TFT_WR_DATA8(0x00);
    TFT_WR_DATA8(0x12);
    TFT_WR_REG(0xB6); // Display Function Control
    TFT_WR_DATA8(0x0A);
    TFT_WR_DATA8(0xA2);

    TFT_WR_REG(0x44);
    TFT_WR_DATA8(0x02);

    TFT_WR_REG(0xF2); // 3Gamma Function Disable
    TFT_WR_DATA8(0x00);
    TFT_WR_REG(0x26); //Gamma curve selected
    TFT_WR_DATA8(0x01);
    TFT_WR_REG(0xE0); //Set Gamma
    TFT_WR_DATA8(0x0F);
    TFT_WR_DATA8(0x22);
    TFT_WR_DATA8(0x1C);
    TFT_WR_DATA8(0x1B);
    TFT_WR_DATA8(0x08);
    TFT_WR_DATA8(0x0F);
    TFT_WR_DATA8(0x48);
    TFT_WR_DATA8(0xB8);
    TFT_WR_DATA8(0x34);
    TFT_WR_DATA8(0x05);
    TFT_WR_DATA8(0x0C);
    TFT_WR_DATA8(0x09);
    TFT_WR_DATA8(0x0F);
    TFT_WR_DATA8(0x07);
    TFT_WR_DATA8(0x00);
    TFT_WR_REG(0XE1); //Set Gamma
    TFT_WR_DATA8(0x00);
    TFT_WR_DATA8(0x23);
    TFT_WR_DATA8(0x24);
    TFT_WR_DATA8(0x07);
    TFT_WR_DATA8(0x10);
    TFT_WR_DATA8(0x07);
    TFT_WR_DATA8(0x38);
    TFT_WR_DATA8(0x47);
    TFT_WR_DATA8(0x4B);
    TFT_WR_DATA8(0x0A);
    TFT_WR_DATA8(0x13);
    TFT_WR_DATA8(0x06);
    TFT_WR_DATA8(0x30);
    TFT_WR_DATA8(0x38);
    TFT_WR_DATA8(0x0F);
    TFT_WR_REG(0x29); //Display on
}

設定寫TFT起始地址和結束地址

/**
 *  @brief                   設定起始和結束地址
 *  @parameter               x1,x2設定列的起始和結束地址；y1，y2設定行的起始和結束地址
 *  @return_value               無
 */
void TFT_Address_SET(Uint16 x1, Uint16 y1, Uint16 x2, Uint16 y2)
{
    TFT_WR_REG(0x2A);//列地址設定
    TFT_WR_DATA16(x1);
    TFT_WR_DATA16(x2);
    TFT_WR_REG(0x2B);//行地址設定
    TFT_WR_DATA16(y1);
    TFT_WR_DATA16(y2);
    TFT_WR_REG(0x2C);//儲存器寫
}

TFT填充區域顏色

/**
 *  @brief                   在指定區域填充顏色
 *  @parameter               xsta,ysta 起始坐標；xend,yend 終止坐標；color 要填充的顏色
 *  @return_value               無
 */
void TFT_Fill(Uint16 xsta,Uint16 ysta,Uint16 xend,Uint16 yend,Uint16 color)
{
    Uint16 i,j;
    TFT_Address_SET(xsta,ysta,xend-1,yend-1);//設定顯示范圍
    for(i=ysta;i<yend;i++)
    {
        for(j=xsta;j<xend;j++)
        {
            TFT_WR_DATA16(color);
        }
    }
}

畫點

/**
 *  @brief                   在指定位置畫點
 *  @parameter               x,y畫點坐標；color 點的顏色
 *  @return_value               無
 */
void TFT_DrawPoint(Uint16 x,Uint16 y,Uint16 color)
{
    TFT_Address_SET(x,y,x,y);//設定游標位置
    TFT_WR_DATA16(color);
}

畫線

/**
 *  @brief                   畫線
 *  @parameter               x1,y1 起始坐標；x2,y2 終止坐標；color 線的顏色
 *  @return_value               無
 */
void TFT_DrawLine(Uint16 x1,Uint16 y1,Uint16 x2,Uint16 y2,Uint16 color)
{
    Uint16 t;
    int xerr=0,yerr=0,delta_x,delta_y,distance;
    int incx,incy,uRow,uCol;
    delta_x=x2-x1;//計算坐標增量
    delta_y=y2-y1;
    uRow=x1;//畫線的起點坐標
    uCol=y1;
    if(delta_x>0)incx=1;//設定單步方向
    else if (delta_x==0)incx=0;//垂直線
    else {incx=-1;delta_x=-delta_x;}
    if(delta_y>0)incy=1;
    else if (delta_y==0)incy=0;//水平線
    else {incy=-1;delta_y=-delta_y;}
    if(delta_x>delta_y)distance=delta_x;//選取基本增量坐標軸
    else distance=delta_y;
    for(t=0;t<distance+1;t++)
    {
        TFT_DrawPoint(uRow,uCol,color);//畫點
        xerr+=delta_x;
        yerr+=delta_y;
        if(xerr>distance)
        {
            xerr-=distance;
            uRow+=incx;
        }
        if(yerr>distance)
        {
            yerr-=distance;
            uCol+=incy;
        }
    }
}

畫矩形

/**
 *  @brief                   畫矩形
 *  @parameter               x1,y1 起始坐標；x2,y2 終止坐標；color 矩形的顏色
 *  @return_value               無
 */
void TFT_DrawRectangle(Uint16 x1,Uint16 y1,Uint16 x2,Uint16 y2,Uint16 color)
{
    TFT_DrawLine(x1,y1,x2,y1,color);
    TFT_DrawLine(x1,y1,x1,y2,color);
    TFT_DrawLine(x1,y2,x2,y2,color);
    TFT_DrawLine(x2,y1,x2,y2,color);
}

畫圓

/**
 *  @brief                   畫圓
 *  @parameter               x0,y0 圓心坐標；r 半徑；color 圓的顏色
 *  @return_value               無
 */
void Draw_Circle(Uint16 x0,Uint16 y0,Uint8 r,Uint16 color)
{
    int a,b;
    a=0;b=r;
    while(a<=b)
    {
        TFT_DrawPoint(x0-b,y0-a,color);             //3
        TFT_DrawPoint(x0+b,y0-a,color);             //0
        TFT_DrawPoint(x0-a,y0+b,color);             //1
        TFT_DrawPoint(x0-a,y0-b,color);             //2
        TFT_DrawPoint(x0+b,y0+a,color);             //4
        TFT_DrawPoint(x0+a,y0-b,color);             //5
        TFT_DrawPoint(x0+a,y0+b,color);             //6
        TFT_DrawPoint(x0-b,y0+a,color);             //7
        a++;
        if((a*a+b*b)>(r*r))//判斷要畫的點是否過遠
        {
            b--;
        }
    }
}

寫一串漢字，可選12x12 16x16 24x24 32x32 ，需要更大的大家用取模軟體來取模吧

/**
 *  @brief                   顯示漢字串
 *  @parameter               x,y 顯示坐標；*s 要顯示的漢字串；fc 字的顏色；bc 字的背景顏色；sizey 字號 可選 16 24 32；mode 0非疊加模式 1疊加模式
 *  @return_value               無
 */
void TFT_ShowChinese(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode)
{
    while(*s!=0)
    {
        if(sizey==12) TFT_ShowChinese12x12(x,y,s,fc,bc,sizey,mode);
        else if(sizey==16) TFT_ShowChinese16x16(x,y,s,fc,bc,sizey,mode);
        else if(sizey==24) TFT_ShowChinese24x24(x,y,s,fc,bc,sizey,mode);
        else if(sizey==32) TFT_ShowChinese32x32(x,y,s,fc,bc,sizey,mode);
        else return;
        s+=2;
        x+=sizey;
    }
}

顯示單個12x12漢字，tront12[]是自己在取模軟體獲得的陣列，大家可以根據需求自己定義，

/**
 *  @brief                   顯示單個12x12的漢字
 *  @parameter               x,y 顯示坐標；*s 要顯示的漢字；fc 字的顏色；bc 字的背景顏色；sizey 字號 可選 16 24 32；mode 0非疊加模式 1疊加模式
 *  @return_value               無
 */
void TFT_ShowChinese12x12(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode)
{
    Uint8 i,j,m=0;
    Uint16 k;
    Uint16 HZnum;//漢字的數目
    Uint16 TypefaceNum;//一個字符所占位元組大小
    Uint16 x0=x;
    TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;

    HZnum=sizeof(tfont12)/sizeof(typFNT_GB12);  //統計漢字數目
    for(k=0;k<HZnum;k++)
    {
        if ((tfont12[k].Index[0]==(*(s))+0xFF00)&&(tfont12[k].Index[1]==(*(s+1))+0xFF00))
        {
            TFT_Address_SET(x,y,x+sizey-1,y+sizey-1);
            for(i=0;i<TypefaceNum;i++)
            {
                for(j=0;j<8;j++)
                {
                    if(!mode)//非疊加式
                    {
                        if(tfont12[k].Msk[i]&(0x01<<j))TFT_WR_DATA16(fc);
                        else TFT_WR_DATA16(bc);
                        m++;
                        if(m%sizey==0)
                        {
                            m=0;
                            break;
                        }
                    }
                    else//疊加式
                    {
                        if(tfont12[k].Msk[i]&(0x01<<j)) TFT_DrawPoint(x,y,fc);//畫一個點
                        x++;
                        if((x-x0)==sizey)
                        {
                            x=x0;
                            y++;
                            break;
                        }
                    }
                }
            }
        }
        continue;  //查找到對應點陣字庫立即退出，防止多個漢字重復取模帶來影響
    }
}

顯示單個16x16漢字

/**
 *  @brief                   顯示單個16x16的漢字
 *  @parameter               x,y 顯示坐標；*s 要顯示的漢字；fc 字的顏色；bc 字的背景顏色；sizey 字號 可選 16 24 32；mode 0非疊加模式 1疊加模式
 *  @return_value               無
 */
void TFT_ShowChinese16x16(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode)
{
    Uint8 i,j,m=0;
    Uint16 k;
    Uint16 HZnum;//漢字數目
    Uint16 TypefaceNum;//一個字符所占位元組大小
    Uint16 x0=x;
    TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
    HZnum=sizeof(tfont16)/sizeof(typFNT_GB16);  //統計漢字數目
    for(k=0;k<HZnum;k++)
    {
        if ((tfont16[k].Index[0]==(*(s))+0xFF00)&&(tfont16[k].Index[1]==(*(s+1))+0xFF00))
        {
            TFT_Address_SET(x,y,x+sizey-1,y+sizey-1);
            for(i=0;i<TypefaceNum;i++)
            {
                for(j=0;j<8;j++)
                {
                    if(!mode)//非疊加方式
                    {
                        if(tfont16[k].Msk[i]&(0x01<<j))TFT_WR_DATA16(fc);
                        else TFT_WR_DATA16(bc);
                        m++;
                        if(m%sizey==0)
                        {
                            m=0;
                            break;
                        }
                    }
                    else//疊加方式
                    {
                        if(tfont16[k].Msk[i]&(0x01<<j)) TFT_DrawPoint(x,y,fc);//畫一個點
                        x++;
                        if((x-x0)==sizey)
                        {
                            x=x0;
                            y++;
                            break;
                        }
                    }
                }
            }
        }
        continue;  //查找到對應點陣字庫立即退出，防止多個漢字重復取模帶來影響
    }
}

顯示單個24x24漢字

/**
 *  @brief                   顯示單個24x24的漢字
 *  @parameter               x,y 顯示坐標；*s 要顯示的漢字；fc 字的顏色；bc 字的背景顏色；sizey 字號 可選 16 24 32；mode 0非疊加模式 1疊加模式
 *  @return_value               無
 */
void TFT_ShowChinese24x24(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode)
{
    Uint8 i,j,m=0;
    Uint16 k;
    Uint16 HZnum;//漢字數目
    Uint16 TypefaceNum;//一個字符所占位元組的大小
    Uint16 x0=x;
    TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
    HZnum=sizeof(tfont24)/sizeof(typFNT_GB24);  //統計漢字數目
    for(k=0;k<HZnum;k++)
    {
        if ((tfont24[k].Index[0]==(*(s))+0xFF00)&&(tfont24[k].Index[1]==(*(s+1))+0xFF00))
        {
            TFT_Address_SET(x,y,x+sizey-1,y+sizey-1);
            for(i=0;i<TypefaceNum;i++)
            {
                for(j=0;j<8;j++)
                {
                    if(!mode)//非疊加方式
                    {
                        if(tfont24[k].Msk[i]&(0x01<<j))TFT_WR_DATA16(fc);
                        else TFT_WR_DATA16(bc);
                        m++;
                        if(m%sizey==0)
                        {
                            m=0;
                            break;
                        }
                    }
                    else//疊加方式
                    {
                        if(tfont24[k].Msk[i]&(0x01<<j)) TFT_DrawPoint(x,y,fc);//畫一個點
                        x++;
                        if((x-x0)==sizey)
                        {
                            x=x0;
                            y++;
                            break;
                        }
                    }
                }
            }
        }
        continue;  //查找到對應點陣字庫立即退出，防止多個漢字重復取模帶來影響
    }
}

顯示單個32x32漢字

/**
 *  @brief                   顯示單個32x32的漢字
 *  @parameter               x,y 顯示坐標；*s 要顯示的漢字；fc 字的顏色；bc 字的背景顏色；sizey 字號 可選 16 24 32；mode 0非疊加模式 1疊加模式
 *  @return_value               無
 */
void TFT_ShowChinese32x32(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode)
{
    Uint8 i,j,m=0;
    Uint16 k;
    Uint16 HZnum;//漢字數目
    Uint16 TypefaceNum;//一個字符所占位元組大小
    Uint16 x0=x;
    TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
    HZnum=sizeof(tfont32)/sizeof(typFNT_GB32);  //統計漢字數目
    for(k=0;k<HZnum;k++)
    {
        if ((tfont32[k].Index[0]==(*(s))+0xFF00)&&(tfont32[k].Index[1]==(*(s+1))+0xFF00))
        {
            TFT_Address_SET(x,y,x+sizey-1,y+sizey-1);
            for(i=0;i<TypefaceNum;i++)
            {
                for(j=0;j<8;j++)
                {
                    if(!mode)//非疊加方式
                    {
                        if(tfont32[k].Msk[i]&(0x01<<j))TFT_WR_DATA16(fc);
                        else TFT_WR_DATA16(bc);
                        m++;
                        if(m%sizey==0)
                        {
                            m=0;
                            break;
                        }
                    }
                    else//疊加方式
                    {
                        if(tfont32[k].Msk[i]&(0x01<<j)) TFT_DrawPoint(x,y,fc);//畫一個點
                        x++;
                        if((x-x0)==sizey)
                        {
                            x=x0;
                            y++;
                            break;
                        }
                    }
                }
            }
        }
        continue;  //查找到對應點陣字庫立即退出，防止多個漢字重復取模帶來影響
    }
}

自己定義的顯示一串全角48x48的字，我這里為了顯示" ＳＰＩ"

/**
 *  @brief                   SPI三個字
 *  @parameter               x,y 顯示坐標；*s 要顯示的漢字；fc 字的顏色；bc 字的背景顏色；sizey 字號 選48；mode 0非疊加模式 1疊加模式
 *  @return_value               無
 */
void TFT_SPIChinese(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode)
{
    while(*s!=0)
    {
        TFT_ShowChineseSPI(x,y,s,fc,bc,sizey,mode);
        s+=2;
        x+=sizey;
    }
}

顯示單個48x48的漢字

/**
 *  @brief                   顯示單個48x48的漢字
 *  @parameter               x,y 顯示坐標；*s 要顯示的漢字；fc 字的顏色；bc 字的背景顏色；sizey 字號 選 48；mode 0非疊加模式 1疊加模式
 *  @return_value               無
 */
void TFT_ShowChineseSPI(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode)
{
    Uint8 i,j,m=0;
    Uint16 k;
    Uint16 HZnum;//漢字數目
    Uint16 TypefaceNum;//一個字符所占位元組大小
    Uint16 x0=x;
    TypefaceNum=(sizey/8+((sizey%8)?1:0))*sizey;
    HZnum=sizeof(tfont32SPI)/sizeof(typFNT_GBSPI);  //統計漢字數目
    for(k=0;k<HZnum;k++)
    {
        if ((tfont32SPI[k].Index[0]==(*(s))+0xFF00)&&(tfont32SPI[k].Index[1]==(*(s+1))+0xFF00))
        {
            TFT_Address_SET(x,y,x+sizey-1,y+sizey-1);
            for(i=0;i<TypefaceNum;i++)
            {
                for(j=0;j<8;j++)
                {
                    if(!mode)//非疊加方式
                    {
                        if(tfont32SPI[k].Msk[i]&(0x01<<j))TFT_WR_DATA16(fc);
                        else TFT_WR_DATA16(bc);
                        m++;
                        if(m%sizey==0)
                        {
                            m=0;
                            break;
                        }
                    }
                    else//疊加方式
                    {
                        if(tfont32SPI[k].Msk[i]&(0x01<<j)) TFT_DrawPoint(x,y,fc);//畫一個點
                        x++;
                        if((x-x0)==sizey)
                        {
                            x=x0;
                            y++;
                            break;
                        }
                    }
                }
            }
        }
        continue;  //查找到對應點陣字庫立即退出，防止多個漢字重復取模帶來影響
    }
}

顯示單個字符

/**
 *  @brief                   顯示單個字符
 *  @parameter               x,y 顯示坐標；num 要顯示的字符；fc 字的顏色；bc 字的背景顏色；sizey 字號 可選 16 24 32；mode 0非疊加模式 1疊加模式
 *  @return_value               無
 */
void TFT_ShowChar(Uint16 x,Uint16 y,Uint8 num,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode)
{
    Uint8 temp,sizex,t,m=0;
    Uint16 i,TypefaceNum;//一個字符所占位元組大小
    Uint16 x0=x;
    sizex=sizey/2;
    TypefaceNum=(sizex/8+((sizex%8)?1:0))*sizey;
    num=num-' ';    //得到偏移后的值
    TFT_Address_SET(x,y,x+sizex-1,y+sizey-1);  //設定游標位置
    for(i=0;i<TypefaceNum;i++)
    {
        if(sizey==12)temp=ascii_1206[num][i];            //呼叫6x12字體
        else if(sizey==16)temp=ascii_1608[num][i];       //呼叫8x16字體
        else if(sizey==24)temp=ascii_2412[num][i];       //呼叫12x24字體
        else if(sizey==32)temp=ascii_3216[num][i];       //呼叫16x32字體
        else return;
        for(t=0;t<8;t++)
        {
            if(!mode)//非疊加模式
            {
                if(temp&(0x01<<t))TFT_WR_DATA16(fc);
                else TFT_WR_DATA16(bc);
                m++;
                if(m%sizex==0)
                {
                    m=0;
                    break;
                }
            }
            else//疊加模式
            {
                if(temp&(0x01<<t))TFT_DrawPoint(x,y,fc);//畫一個點
                x++;
                if((x-x0)==sizex)
                {
                    x=x0;
                    y++;
                    break;
                }
            }
        }
    }
}

顯示字串

/**
 *  @brief                   顯示字串
 *  @parameter               x,y 顯示坐標；*p 要顯示的字串；fc 字的顏色；bc 字的背景顏色；sizey 字號 可選 16 24 32；mode 0非疊加模式 1疊加模式
 *  @return_value               無
 */
void TFT_ShowString(Uint16 x,Uint16 y,const Uint8 *p,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode)
{
    while(*p!='\0')
    {
        TFT_ShowChar(x,y,*p,fc,bc,sizey,mode);
        x+=sizey/2;
        p++;
    }
}

顯示整數

/**
 *  @brief                   顯示整數變數
 *  @parameter               x,y 顯示坐標；num 要顯示整數變數；len 要顯示的位數；fc 字的顏色；bc 字的背景顏色；sizey
 *  @return_value               無
 */
void TFT_ShowIntNum(Uint16 x,Uint16 y,Uint16 num,Uint8 len,Uint16 fc,Uint16 bc,Uint8 sizey)
{
    Uint8 t,temp;
    Uint8 enshow=0;
    Uint8 sizex=sizey/2;
    for(t=0;t<len;t++)
    {
        temp=(num/mypow(10,len-t-1))%10;
        if(enshow==0&&t<(len-1))
        {
            if(temp==0)
            {
                TFT_ShowChar(x+t*sizex,y,' ',fc,bc,sizey,0);
                continue;
            }else enshow=1;

        }
        TFT_ShowChar(x+t*sizex,y,temp+48,fc,bc,sizey,0);
    }
}

顯示兩位小數

/**
 *  @brief                   顯示兩位小數變數
 *  @parameter               x,y 顯示坐標；num 要顯示整數變數；len 要顯示的位數；fc 字的顏色；bc 字的背景顏色；sizey
 *  @return_value               無
 */
void TFT_ShowFloatNum1(Uint16 x,Uint16 y,float num,Uint8 len,Uint16 fc,Uint16 bc,Uint8 sizey)
{
    Uint8 t,temp,sizex;
    Uint16 num1;
    sizex=sizey/2;
    num1=num*100;
    for(t=0;t<len;t++)
    {
        temp=(num1/mypow(10,len-t-1))%10;
        if(t==(len-2))
        {
            TFT_ShowChar(x+(len-2)*sizex,y,'.',fc,bc,sizey,0);
            t++;
            len+=1;
        }
        TFT_ShowChar(x+t*sizex,y,temp+48,fc,bc,sizey,0);
    }
}

顯示圖片，其中pic[]是自己在取模軟體獲得的陣列，存放在頭檔案里，大家可以根據自己需求定義，

/**
 *  @brief                   顯示圖片
 *  @parameter               x,y 起點坐標；length 圖片長度；width 圖片寬度；pic[] 圖片陣列
 *  @return_value               無
 */
void TFT_ShowPicture(Uint16 x,Uint16 y,Uint16 length,Uint16 width,const Uint8 pic[])
{
    Uint16 i,j;
    Uint32 k=0;
    TFT_Address_SET(x,y,x+length-1,y+width-1);
    for(i=0;i<length;i++)
    {
        for(j=0;j<width;j++)
        {
            TFT_WR_DATA8(pic[k*2]);
            TFT_WR_DATA8(pic[k*2+1]);
            k++;
        }
    }
}

最后我就放個TFT的頭檔案吧，大家自行參考，其他的主函式我就不放了，放不下了，

/**
 *  ********************************************************************************************
 *  @file                 bsp_TFT.h
 *  @file                 SK Electronics
 *  @version           V1.0
 *  @date               2021-xx-xx
 *  @brief               TFT函式介面頭檔案
 *  *******************************************************************************************
 *  @attention
 *  實驗平臺：SK-F28335Mini   核心板
 *  CSDN博客：https://blog.csdn.net/weixin_46556696
 *  淘寶：https://shop409670932.taobao.com
 */
#ifndef _BSP_TFT_H_
#define _BSP_TFT_H_
#include "DSP28x_Project.h"


#define USE_HORIZONTAL 0  //設定橫屏或者豎屏顯示 0或1為豎屏 2或3為橫屏


#if USE_HORIZONTAL==0||USE_HORIZONTAL==1
#define TFT_W 240
#define TFT_H 320

#else
#define TFT_W 320
#define TFT_H 240
#endif

#define Uint8                unsigned char
#define TFT_RES_SET()        GpioDataRegs. GPASET.bit.GPIO20=1
#define TFT_RES_CLR()        GpioDataRegs. GPACLEAR.bit.GPIO20=1

#define TFT_DC_SET()        GpioDataRegs. GPASET.bit.GPIO21=1
#define TFT_DC_CLR()        GpioDataRegs. GPACLEAR.bit.GPIO21=1

#define TFT_BLK_SET()        GpioDataRegs. GPASET.bit.GPIO22=1
#define TFT_BLK_CLR()        GpioDataRegs. GPACLEAR.bit.GPIO22=1

#define TFT_CS_SET()        GpioDataRegs. GPASET.bit.GPIO23=1
#define TFT_CS_CLR()        GpioDataRegs. GPACLEAR.bit.GPIO23=1

#define TFT_SDA_SET()        GpioDataRegs. GPASET.bit.GPIO16=1
#define TFT_SDA_CLR()        GpioDataRegs. GPACLEAR.bit.GPIO16=1

#define TFT_SCK_SET()        GpioDataRegs. GPASET.bit.GPIO18=1
#define TFT_SCK_CLR()        GpioDataRegs. GPACLEAR.bit.GPIO18=1

void GPIO_TFT(void);
void TFT_WR_DATA8(Uint8 dat);
void TFT_WR_DATA16(Uint16 dat);
void TFT_WR_REG(Uint8 dat);
void TFT_Address_SET(Uint16 x1, Uint16 y1, Uint16 x2, Uint16 y2);
void Init_TFT(void);
void TFT_Fill(Uint16 xsta,Uint16 ysta,Uint16 xend,Uint16 yend,Uint16 color);
void TFT_DrawPoint(Uint16 x,Uint16 y,Uint16 color);
void TFT_DrawLine(Uint16 x1,Uint16 y1,Uint16 x2,Uint16 y2,Uint16 color);
void TFT_DrawRectangle(Uint16 x1,Uint16 y1,Uint16 x2,Uint16 y2,Uint16 color);
void Draw_Circle(Uint16 x0,Uint16 y0,Uint8 r,Uint16 color);
void TFT_ShowChinese(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode);
void TFT_ShowChinese12x12(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode);
void TFT_ShowChinese16x16(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode);
void TFT_ShowChinese24x24(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode);
void TFT_ShowChinese32x32(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode);
void TFT_SPIChinese(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode);
void TFT_ShowChineseSPI(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode);
void TFT_SPIChinese(Uint16 x,Uint16 y,Uint8 *s,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode);
void TFT_ShowChar(Uint16 x,Uint16 y,Uint8 num,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode);
void TFT_ShowString(Uint16 x,Uint16 y,const Uint8 *p,Uint16 fc,Uint16 bc,Uint8 sizey,Uint8 mode);
Uint32 mypow(Uint8 m,Uint8 n);
void TFT_ShowIntNum(Uint16 x,Uint16 y,Uint16 num,Uint8 len,Uint16 fc,Uint16 bc,Uint8 sizey);
void TFT_ShowFloatNum1(Uint16 x,Uint16 y,float num,Uint8 len,Uint16 fc,Uint16 bc,Uint8 sizey);
void TFT_ShowPicture(Uint16 x,Uint16 y,Uint16 length,Uint16 width,const Uint8 pic[]);
void TFT_Writ_Bus(Uint8 dat);
//畫筆顏色
#define WHITE            0xFFFF
#define BLACK            0x0000
#define BLUE             0x001F
#define BRED             0XF81F
#define GRED             0XFFE0
#define GBLUE            0X07FF
#define RED              0xF800
#define MAGENTA          0xF81F
#define GREEN            0x07E0
#define CYAN             0x7FFF
#define YELLOW           0xFFE0
#define BROWN            0XBC40 //棕色
#define BRRED            0XFC07 //棕紅色
#define GRAY             0X8430 //灰色
#define DARKBLUE         0X01CF //深藍色
#define LIGHTBLUE        0X7D7C //淺藍色
#define GRAYBLUE         0X5458 //灰藍色
#define LIGHTGREEN       0X841F //淺綠色
#define LGRAY            0XC618 //淺灰色(PANNEL)，表單背景色
#define LGRAYBLUE        0XA651 //淺灰藍色(中間層顏色)
#define LBBLUE           0X2B12 //淺棕藍色(選擇條目的反色)
#endif /*_BSP_TFT_H_ */

3 實驗效果

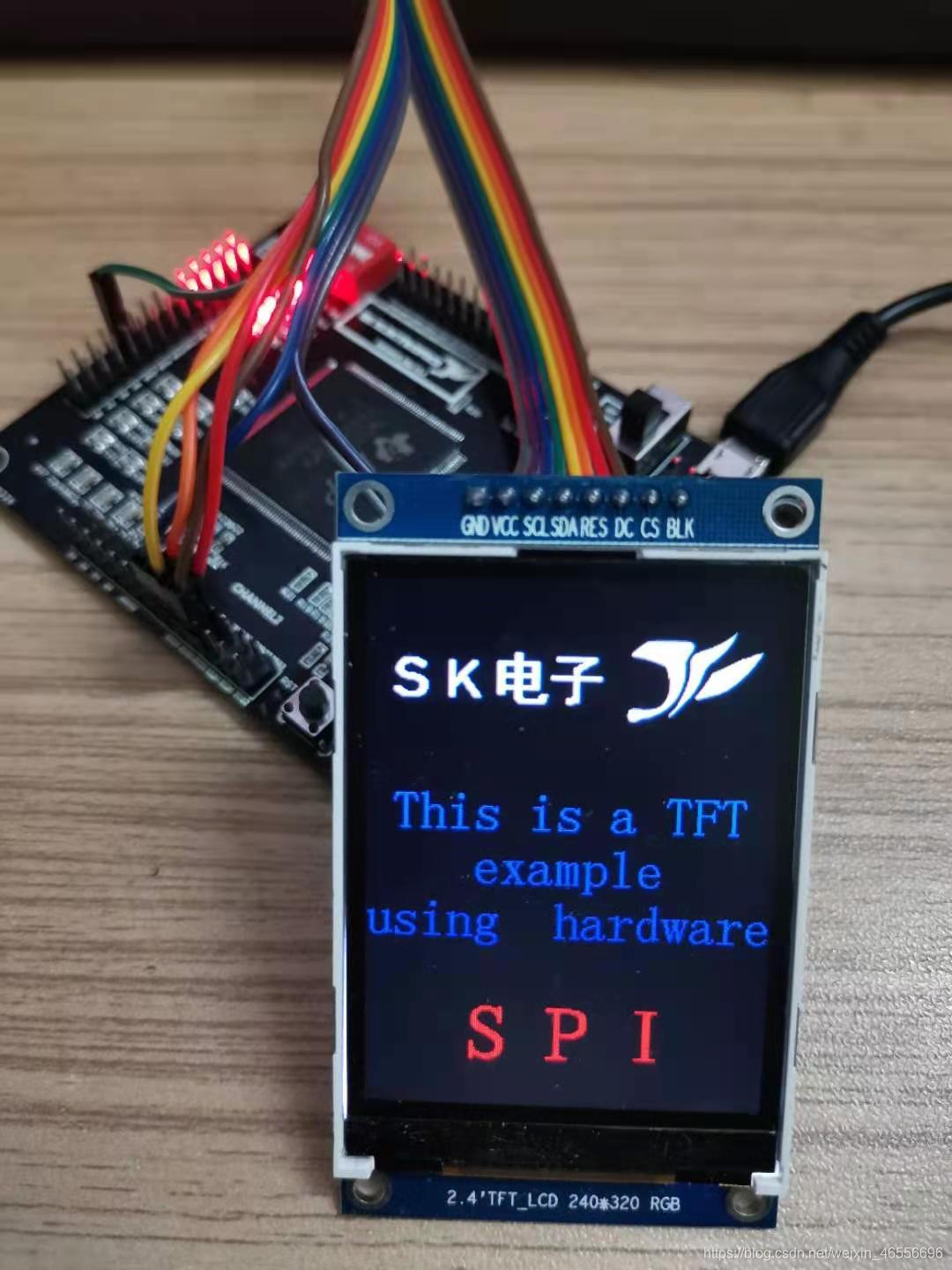

程式燒錄進去，運行之后可以看到如下界面，
在這里插入圖片描述
大家可以參考代碼嘗試一下，需要工程檔案的可以找我哈~ 有疑問的歡迎留言！！

轉載請註明出處，本文鏈接：https://www.uj5u.com/ruanti/244329.html

標籤：其他

上一篇：FPGA-分頻器

下一篇：入門級 C語言期末復習（1）——基本概述

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 面試突擊第一季，第二季，第三季

    第一季必考 https://www.bilibili.com/video/BV1FE411y79Y?from=search&seid=15921726601957489746 第二季分布式 https://www.bilibili.com/video/BV13f4y127ee/?spm_id_fro ......

    uj5u.com 2020-09-10 05:35:24 more
  • 第三單元作業總結

    1.前言 這應該是本學期最后一次寫作業總結了吧。總體來說，對作業的節奏也差不多掌握了，作業做起來的效率也更高了。雖然和之前的作業一樣，作業中都要用到新的知識，但是相比之前，更加懂得了如何利用工具以及資料。雖然之間卡過殼，但總體而言，這幾次作業還算完成的比較好。 2.作業程序總結 相比前兩個單元，此單 ......

    uj5u.com 2020-09-10 05:35:41 more
  • 北航OO（2020）第四單元博客作業暨課程總結博客

    北航OO（2020）第四單元博客作業暨課程總結博客 本單元作業的架構設計 在本單元中，由于UML圖具有比較清晰的樹形結構，因此我對其中需要進行查詢操作的元素進行了包裝，在樹的父節點中存盤所有孩子的參考。考慮到性能問題，我采用了快取機制，一次查詢后盡可能快取已經遍歷過的資訊，以減少遍歷次數。 本單元我 ......

    uj5u.com 2020-09-10 05:35:48 more
  • BUAA_OO_第四單元

    一、UML決議器設計 ? 先看下題目：第四單元實作一個基于JDK 8帶有效性檢查的UML(Unified Modeling Language)類圖，順序圖，狀態圖分析器 MyUmlInteraction，實際上我們要建立一個有向圖模型，UML中的物件（元素）可能與同級元素連接，也可與低級元素相連形成 ......

    uj5u.com 2020-09-10 05:35:54 more
  • 6.1邏輯運算子

    邏輯運算子 1. && 短路與 運算式1 && 運算式2 01.運算式1為true并且運算式2也為true 整體回傳為true 02.運算式1為false，將不會執行運算式2 整體回傳為false 03.只要有一個運算式為false 整體回傳為false 2. || 短路或 運算式1 || 運算式2 ......

    uj5u.com 2020-09-10 05:35:56 more
  • BUAAOO 第四單元 & 課程總結

    1. 第四單元：StarUml檔案決議 本單元采用了圖模型決議UML。 UML檔案可以抽象為圖、子圖、邊的邏輯結構。 在實作中，圖的節點包括類、介面、屬性，子圖包括狀態圖、順序圖等。 采用了三次遍歷UML元素的方法建圖，第一遍遍歷建點，第二、三次遍歷設定屬性、連邊，實作圖物件的初始化。這里借鑒了一些 ......

    uj5u.com 2020-09-10 05:36:06 more
  • 談談我對C# 多型的理解

    面向物件三要素：封裝、繼承、多型。 封裝和繼承，這兩個比較好理解，但要理解多型的話，可就稍微有點難度了。今天，我們就來講講多型的理解。 我們應該經常會看到面試題目：請談談對多型的理解。 其實呢，多型非常簡單，就一句話：呼叫同一種方法產生了不同的結果。 具體實作方式有三種。 一、多載 多載很簡單。 p ......

    uj5u.com 2020-09-10 05:36:09 more
  • Python 資料驅動工具：DDT

    背景 python 的unittest 沒有自帶資料驅動功能。 所以如果使用unittest，同時又想使用資料驅動，那么就可以使用DDT來完成。 DDT是 “Data-Driven Tests”的縮寫。 資料：http://ddt.readthedocs.io/en/latest/ 使用方法 dd. ......

    uj5u.com 2020-09-10 05:36:13 more
  • Python里面的xlrd模塊詳解

    那我就一下面積個問題對xlrd模塊進行學習一下： 1.什么是xlrd模塊？ 2.為什么使用xlrd模塊？ 3.怎樣使用xlrd模塊？ 1.什么是xlrd模塊？ ?python操作excel主要用到xlrd和xlwt這兩個庫，即xlrd是讀excel，xlwt是寫excel的庫。 今天就先來說一下xl ......

    uj5u.com 2020-09-10 05:36:28 more
  • 當我們創建HashMap時，底層到底做了什么？

    jdk1.7中的底層實作程序（底層基于陣列+鏈表） 在我們new HashMap()時，底層創建了默認長度為16的一維陣列Entry[ ] table。當我們呼叫map.put(key1,value1)方法向HashMap里添加資料的時候： 首先，呼叫key1所在類的hashCode()計算key1 ......

    uj5u.com 2020-09-10 05:36:38 more
最新发布
  • 【中介者設計模式詳解】C/Java/JS/Go/Python/TS不同語言實作

    * 中介者模式是一種行為型設計模式，它可以用來減少類之間的直接依賴關系，
    * 將物件之間的通信封裝到一個中介者物件中，從而使得各個物件之間的關系更加松散。
    * 在中介者模式中，物件之間不再直接相互互動，而是通過中介者來中轉訊息。 ......

    uj5u.com 2023-04-20 08:20:47 more
  • 露天煤礦現場調研和交流案例分享

    他們集團的資訊化公司及研究院在一個礦區正在做智能礦山的統一平臺的 試點，專案投資大概1億，包括了礦山的各方面的內容，顯示得我們這次交流有點多余。他們2年前開始做智能礦山的規劃，有很多煤礦行業專家的加持，他們的描述是非常完美，但是去年底應該上線的平臺，現在還沒有看到影子。他們確實有很多場景需求，但是被... ......

    uj5u.com 2023-04-20 08:20:25 more
  • 《社區人員管理》實戰案例設計&個人案例分享

    設計是一個讓人夢想成真程序，開始編碼、測驗、除錯之前進行需求分析和架構設計，才能保證關鍵方面都做正確 ......

    uj5u.com 2023-04-20 08:20:17 more
  • 軟體架構生態化-多角色交付的探索實踐

    作為一個技術架構師，不僅僅要緊跟行業技術趨勢，還要結合研發團隊現狀及痛點，探索新的交付方案。在日常中，你是否遇到如下問題 “ 業務需求排期長研發是瓶頸；非研發角色感受不到研發技改提效的變化；引入ISV 團隊又擔心質量和安全，培訓周期長“等等，基于此我們探索了一種新的技術體系及交付方案來解決如上問題。 ......

    uj5u.com 2023-04-20 08:20:10 more
  • 【中介者設計模式詳解】C/Java/JS/Go/Python/TS不同語言實作

    * 中介者模式是一種行為型設計模式，它可以用來減少類之間的直接依賴關系，
    * 將物件之間的通信封裝到一個中介者物件中，從而使得各個物件之間的關系更加松散。
    * 在中介者模式中，物件之間不再直接相互互動，而是通過中介者來中轉訊息。 ......

    uj5u.com 2023-04-20 08:19:44 more
  • 露天煤礦現場調研和交流案例分享

    他們集團的資訊化公司及研究院在一個礦區正在做智能礦山的統一平臺的 試點，專案投資大概1億，包括了礦山的各方面的內容，顯示得我們這次交流有點多余。他們2年前開始做智能礦山的規劃，有很多煤礦行業專家的加持，他們的描述是非常完美，但是去年底應該上線的平臺，現在還沒有看到影子。他們確實有很多場景需求，但是被... ......

    uj5u.com 2023-04-20 08:19:07 more
  • 《社區人員管理》實戰案例設計&個人案例分享

    設計是一個讓人夢想成真程序，開始編碼、測驗、除錯之前進行需求分析和架構設計，才能保證關鍵方面都做正確 ......

    uj5u.com 2023-04-20 08:18:57 more
  • 軟體架構生態化-多角色交付的探索實踐

    作為一個技術架構師，不僅僅要緊跟行業技術趨勢，還要結合研發團隊現狀及痛點，探索新的交付方案。在日常中，你是否遇到如下問題 “ 業務需求排期長研發是瓶頸；非研發角色感受不到研發技改提效的變化；引入ISV 團隊又擔心質量和安全，培訓周期長“等等，基于此我們探索了一種新的技術體系及交付方案來解決如上問題。 ......

    uj5u.com 2023-04-20 08:18:49 more
  • 05單件模式

    #經典的單件模式 public class Singleton { private static Singleton uniqueInstance; //一個靜態變數持有Singleton類的唯一實體。 // 其他有用的實體變數寫在這里 //構造器宣告為私有，只有Singleton可以實體化這個類! ......

    uj5u.com 2023-04-19 08:42:51 more
  • 【架構與設計】常見微服務分層架構的區別和落地實踐

    軟體工程的方方面面都遵循一個最基本的道理：沒有銀彈，架構分層模型更是如此，每一種都有各自優缺點，所以請根據不同的業務場景，并遵循簡單、可演進這兩個重要的架構原則選擇合適的架構分層模型即可。 ......

    uj5u.com 2023-04-19 08:42:41 more

Copyright © 2010-2020 有解無憂
