MySQL的體系結構
概述

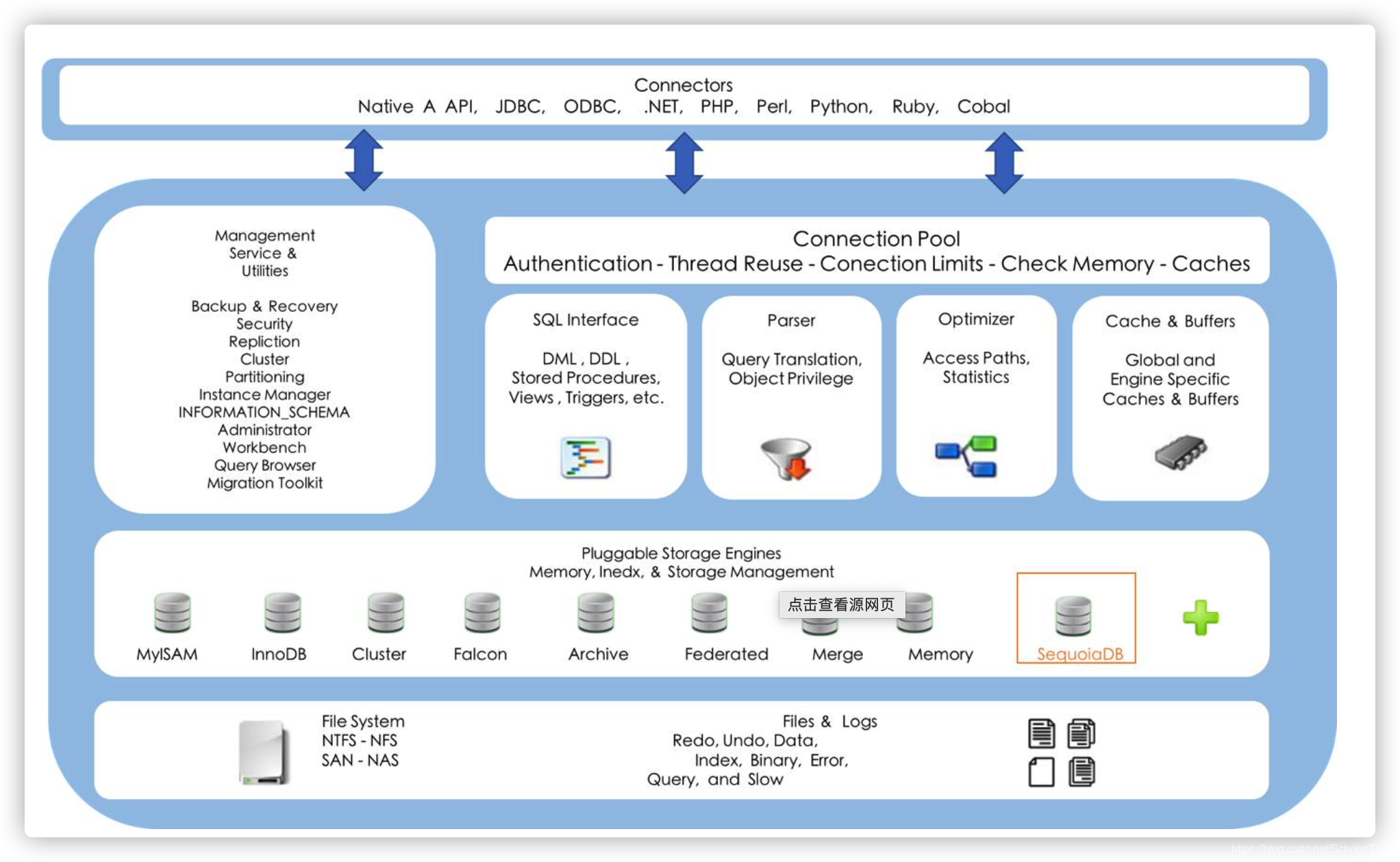

猛眼一看這個結構體系圖好像很繁瑣，其實這個體系和我們在做web開發時的三層架構是有些類似的，
用戶發起一個請求到控制處理層，控制處理層呼叫service服務進行服務處理，service服務再呼叫dao層為service提供資料層的支持回傳對應的資料（內容），最終回應給用戶，

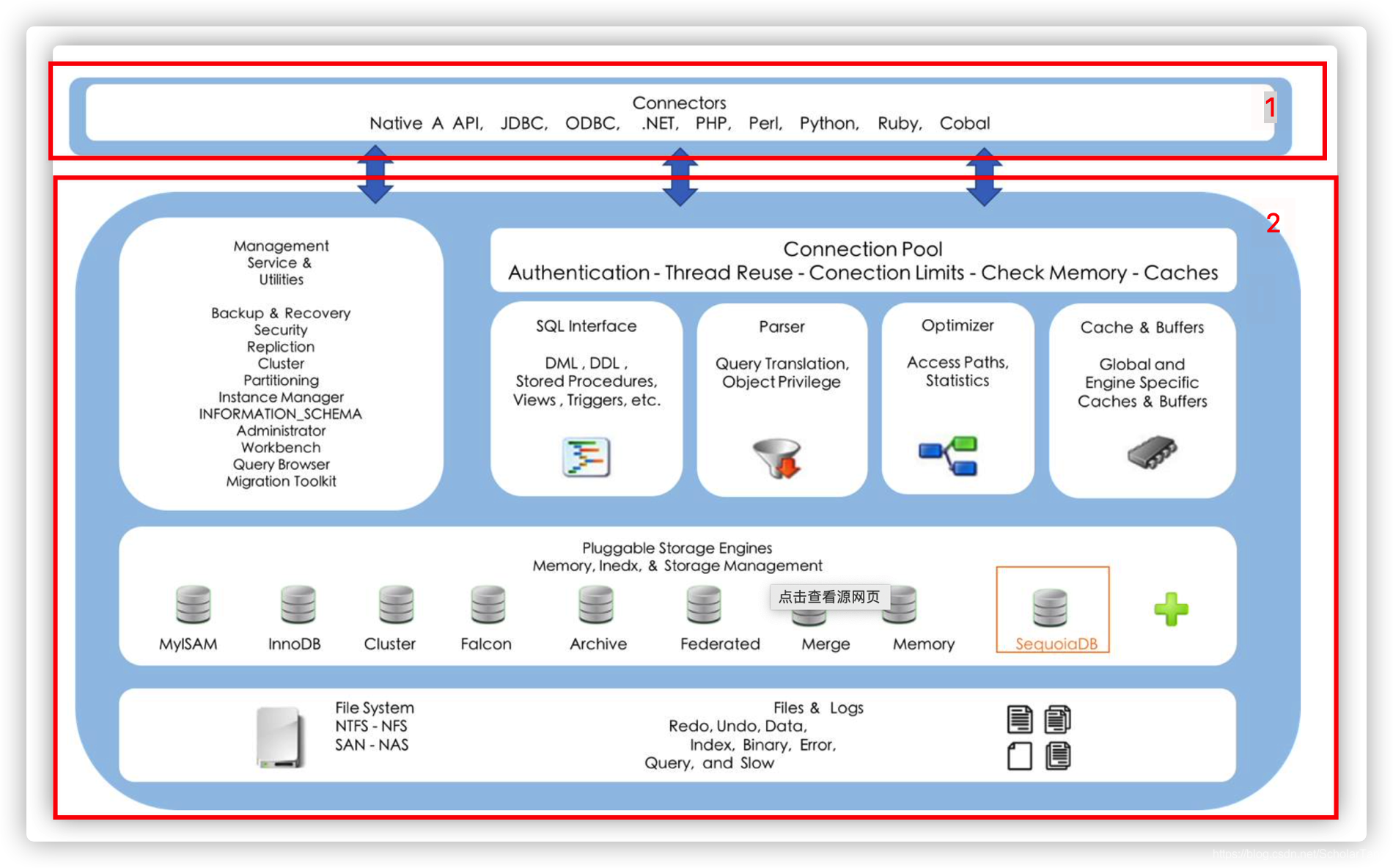

類似這樣，詳細的來分析這個結構圖，先講這個結構圖分成兩部分，如下圖所示：
1、Connectors：連接層，可以把它看成一個客戶端
2、MySQL Server：服務層，可以把它看成MySQL服務端
在連接層有很多發起或建立連接的工具，像我們熟悉JDBC等，

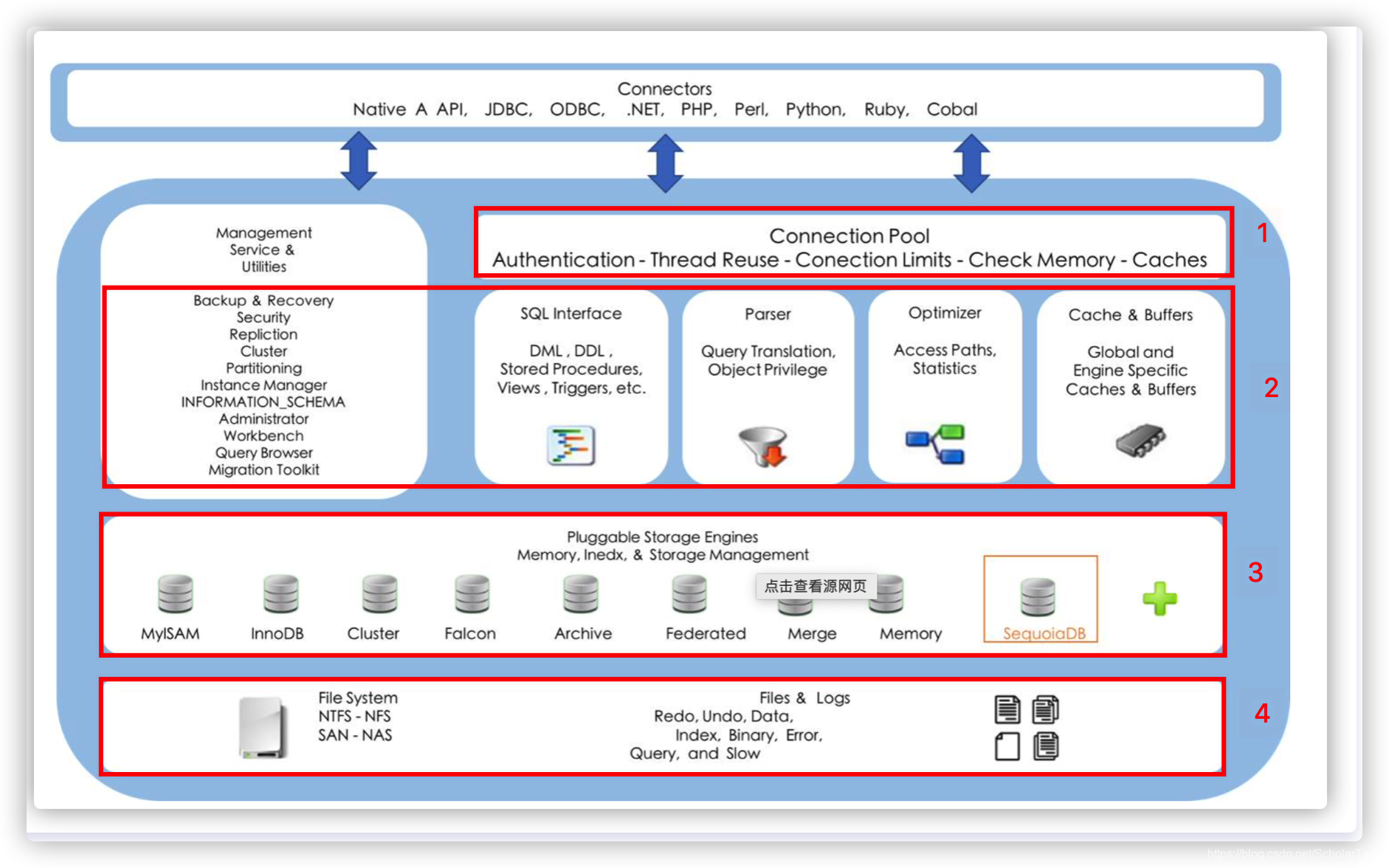

我們以JDBC為例，操作者在客戶端（Connectors 連接層）通過JDBC訪問與服務器端建立連接，此時我們將服務器端（MySQL Service 服務層）細分為4部分，詳細如下圖：
當客戶端向服務器端發起請求的時候，它首先會到
1中（Connection Poll：連接池）來獲取一個連接，在連接池中會對連接進行校驗、獲取連接最大數以及快取等操作，
連接建立成功之后，接著到了
2中，2中主要完成大多數的核心服務功能，如:
Management Service & Utilities：管理服務及工具，這個模塊主要可以完成資料的備份和恢復、集群、安全及系統配置相關
SQL Interface：SQL介面，在這個模塊中支持執行我們封裝的DML，DDL陳述句、存盤程序，存盤函式、視圖、觸發器等
Parser：SQL決議器，它用來決議將要被執行SQL陳述句，進行先關的過濾
Optimizer：優化器，在SQL陳述句決議完成后，MySQL內部會對SQL陳述句進行優化處理
Cache & Buffers：快取層，SQL陳述句優化完成后，如果是select陳述句的話可能還會來到這里進行快取查詢，如果有快取記錄的話就直接回傳資料，
2中的操作完成后，繼續往下走，來到3（Pluggable Storage Rngines：插件式的存盤引擎，我們可以根據我們的需要去選擇對應的存盤引擎作為MySQL資料的啟動器），3中加載存盤引擎（引擎=>驅動），最終將操作落到4上（存盤層 File System：檔案系統）,這時候就要操作檔案系統了，檔案系統就落在電腦的磁盤中，在檔案系統中處理存盤的表結構和資料之外，還存盤了索引、二進制日志、錯誤日志、查詢日志、慢查詢日志等
整個MySQL Server的組成：
1、
Connection Pool: 連接池組件2、
Management Services & Utilities: 管理服務和工具組件3、
SQL Interface: SQL介面組件4、
Parser: 查詢分析器組件5、
Optimizer: 優化器組件6、
Caches & Bu?ers: 緩沖池組件7、
Pluggable Storage Engines: 存盤引擎8、
File System: 檔案系統
