哈嘍，大家好！我是藝博東 ，是一個思科出身、專注于華為的網工；好了，話不多說，我們直接進入正題，
文章目錄
- 一、拓撲
- 二、基礎配置
- 三、狀態機
一、拓撲
二、基礎配置
AR1
[Huawei]sysname AR-1
[AR-1]int g0/0/0
[AR-1-GigabitEthernet0/0/0]ip address 10.1.12.1 24
[AR-1-GigabitEthernet0/0/0]q
[AR-1]ospf 1 router-id 1.1.1.1
[AR-1-ospf-1]a 0
[AR-1-ospf-1-area-0.0.0.0]network 10.1.12.1 0.0.0.0
AR2
[Huawei]sysname AR-2
[AR-2]int g0/0/0
[AR-2-GigabitEthernet0/0/0]ip address 10.1.12.2 24
[AR-2-GigabitEthernet0/0/0]q
[AR-2]ospf 1 router-id 2.2.2.2
[AR-2-ospf-1]a 0
[AR-2-ospf-1-area-0.0.0.0]network 10.1.12.2 0.0.0.0
重啟OSPF行程：reset ospf process
三、狀態機
分鄰居建立，鄰接建立兩部分來進行
在R1的G0/0/0介面進行抓包
1、鄰居關系的建立
（1）DOWN狀態
表示的是還沒有發現鄰居

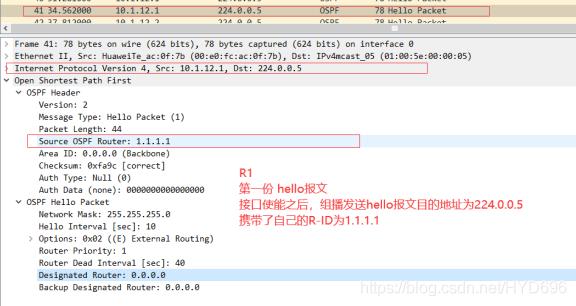

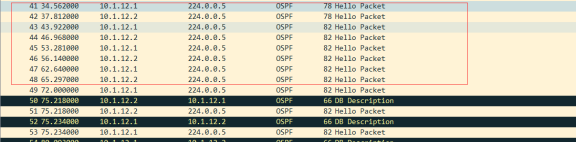

R2 同理；介面使能之后，組播發送hello報文目的地址為224.0.0.5攜帶了自己的R-ID為2.2.2.2，鄰居路由器還不知道，DR也還沒有選舉出來，
（2）init狀態
收到鄰居的hello包，但沒有發現自己的R-ID，

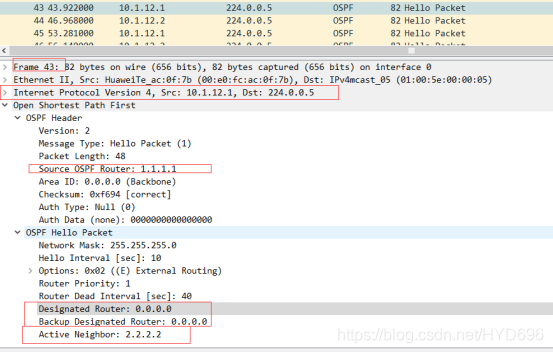

R1發送hello報文，攜帶R-ID為1.1.1.1，鄰居路由器為R2，R2收到之后，轉態進入了init轉態，并將該hello報文的R-id，添加到hello的鄰居串列中，
同理：R2發送hello報文，攜帶R-ID為2.2.2.2，鄰居路由器為R1，R1收到之后，轉態進入了init轉態，并將該hello報文的R-id，添加到hello的鄰居串列中，
（3）2-way狀態
R1收到鄰居串列中含有自己R-ID的hello報文，進入2-way狀態，建立OSPF鄰居關系，并把該R-ID的添加到自己的OSPF鄰居串列中，
R2收到鄰居串列中含有自己R-ID的hello報文，進入2-way狀態，建立OSPF鄰居關系，并把該R-ID的添加到自己的OSPF鄰居串列中，
注意：當收到一個 HELLO 包中，沒有包含自己的 router id，這時為 one-way
2、鄰接關系的建立

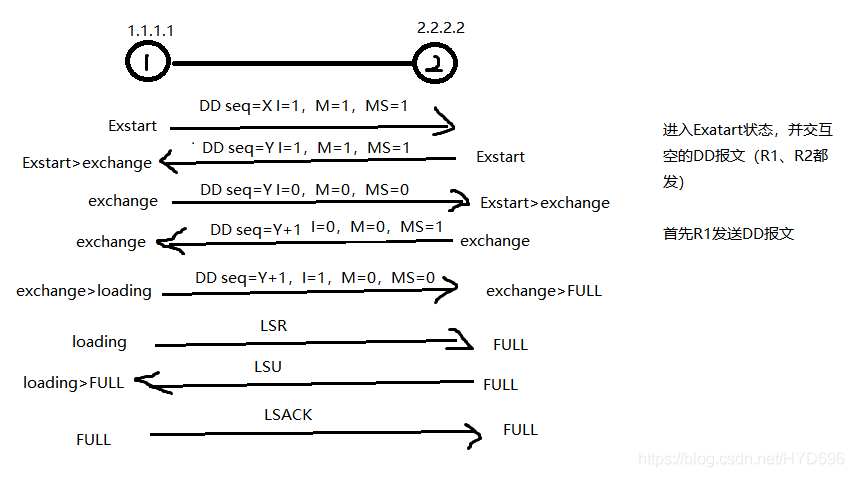

（4）Exstart，exchange狀態
兩臺設備第一份DD報文發出之后，還是exstart狀態
進入exstart狀態，并互動R1、R2都會發送一個空的DD報文，用于選舉主從路由器，
主路由器定義一個序列號Seq，每發送一個新的DD報文將Seq+1，作為從路由器的一方，每次發送DD報文時使用接收到的上一個主路由器的DD報文中的Seq，

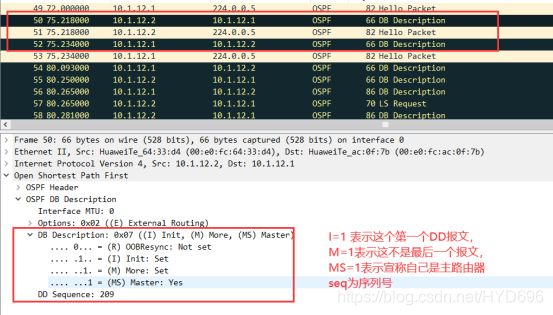

I=1表示這個是第—個DD報文，M=1表示這不是最后一個報文，MS=1表示宣稱自己是主路由器seq為=209，

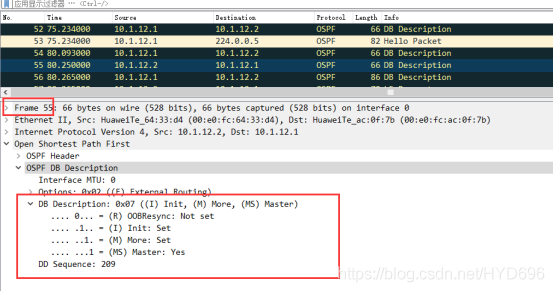

R2，DD seq=209，I=1，M=1，MS=1

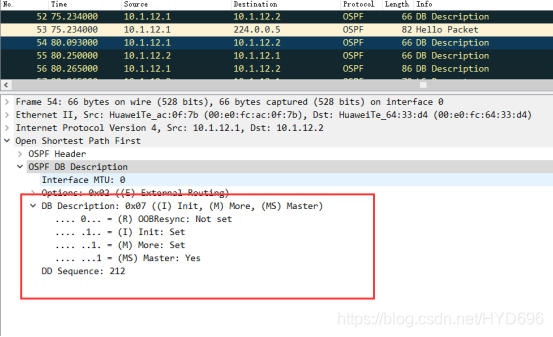

R1，DD seq=212，I=1，M=1，MS=1

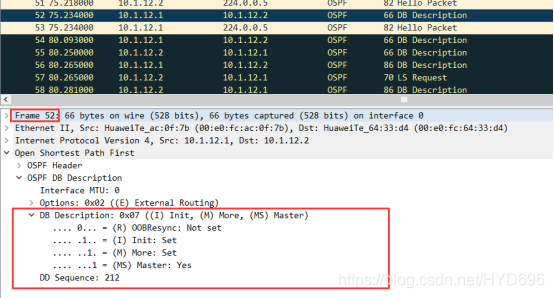

首先R1發DD報文，seq=212，I=1，M=1，MS=1，
R2發DD報文，seq=209，I=1，M=1，MS=1，
R2收到R1的DD報文后，將R1的鄰居狀態機改為exstart，并回應一個DD報文，由于R2的R-ID大，所以在報文中R2認為自己是主路由器，并且重新定義一個seq=209 I=1，M=1，MS=1，

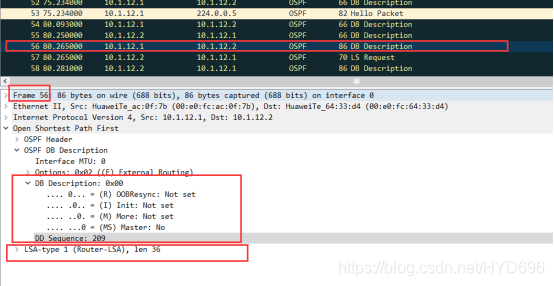

R1收到報文后，同意了R2作為主路由，并將R2的鄰居狀態機改為exchange，R1使用R2的seq=209來發送新的DD報文，該報文開始正式的傳送LSA的摘要資訊，在報文中R1將I=0，M=0，MS=0，說明自己是從路由器，

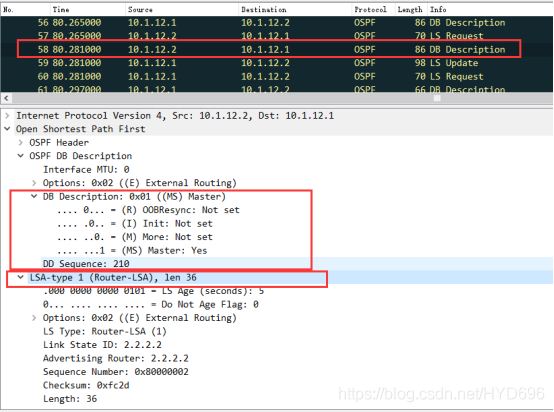

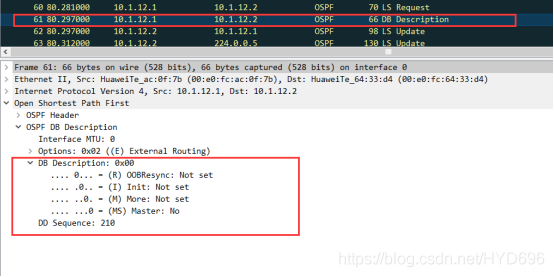

R2收到報文后，將R1的鄰居狀態機改為exchange，并發送新的DD報文來描述自己的LSA摘要，此時R2將報文的seq=209+1，
（5）loadging，full狀態
R1收到最后一個DD報文后，發現R2的資料庫中有許多LSA是自己沒有的，R1將鄰居狀態機改為Loading狀態，此時R2也收到了R1的最后一個DD報文，但R1的LSA，R2都已經有了，不需要再請求，所以直接將R1的鄰居狀態機改為Full狀態，（DD報文交換完成后進入loading狀態，發送LSR，LSU， LSAck完成LSA的交換 ）
唯一標識一條LSA的三要素：LS type，LS ID，Adv router；

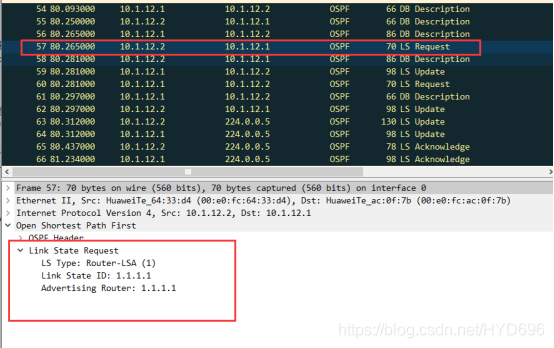

AR2向AR1發送LSR報文請求該LSA，此時狀態由exchange變為loading狀態，
擴展： DD互動完成后，如果需要對方的LSA，則發LSR請求，如果都一樣，那么就直接FULL

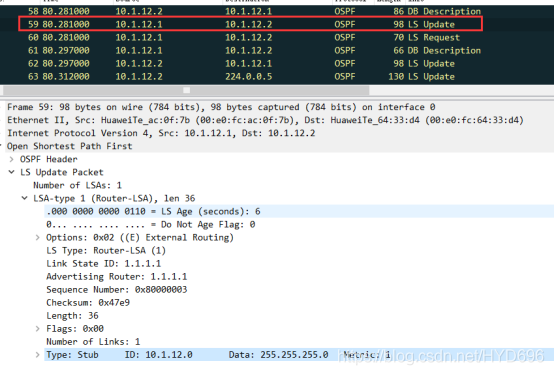

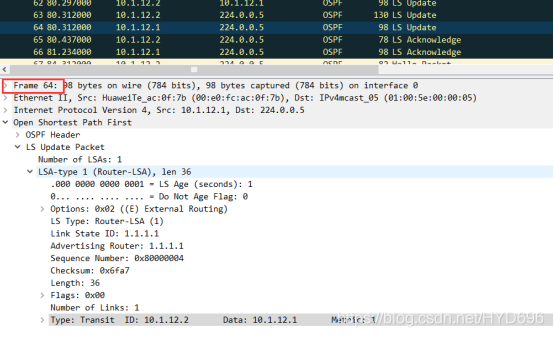

AR1收到AR2的LSR請求報文，便會回復一個LSU報文攜帶AR2要請求的LSA明細資訊，

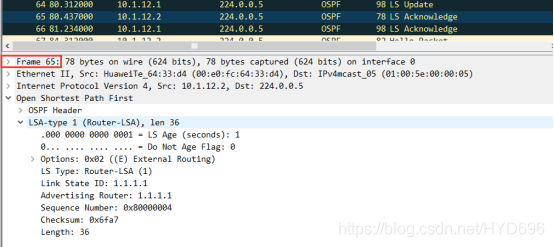

R2收到LSU報文同步完成后進入FULL狀態，并且向R1發送LSAck報文表示確定收到了LSU報文且同步完成，
LSACK報文

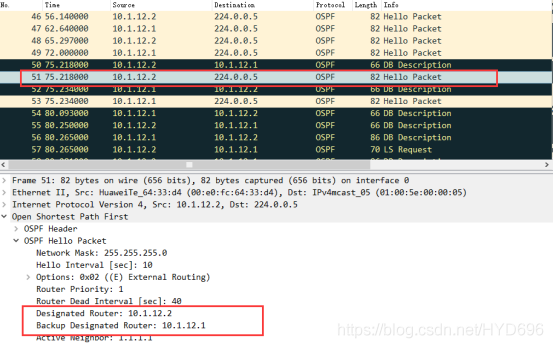

在第一個空的DD報文之后，hello才選舉出DR，BDR，
介面使能之后，發出第一份 hello 報文的時候就開始計時，40S之內不會認為自己是DR，如果40S超時之后，還是沒有收到攜帶DR、BDR引數欄位的Hello報文，就認為自己是DR，
千里之堤，潰于蟻穴，
歡迎訪問我的易百納技術社區文章《華為 OSPF鄰居建立的程序》
https://www.ebaina.com/articles/140000005378
好了這期就到這里了，如果你喜歡這篇文章的話，請點贊評論分享收藏，如果你還能點擊關注，那真的是對我最大的鼓勵，謝謝大家，下期見！
