實驗如下：
配置交換 部署思路：
1.交換機創建VLAN
2.將交換機上的各個介面劃分到對應vlan中
3.trunk 干道
4.vlan間路由創建子介面

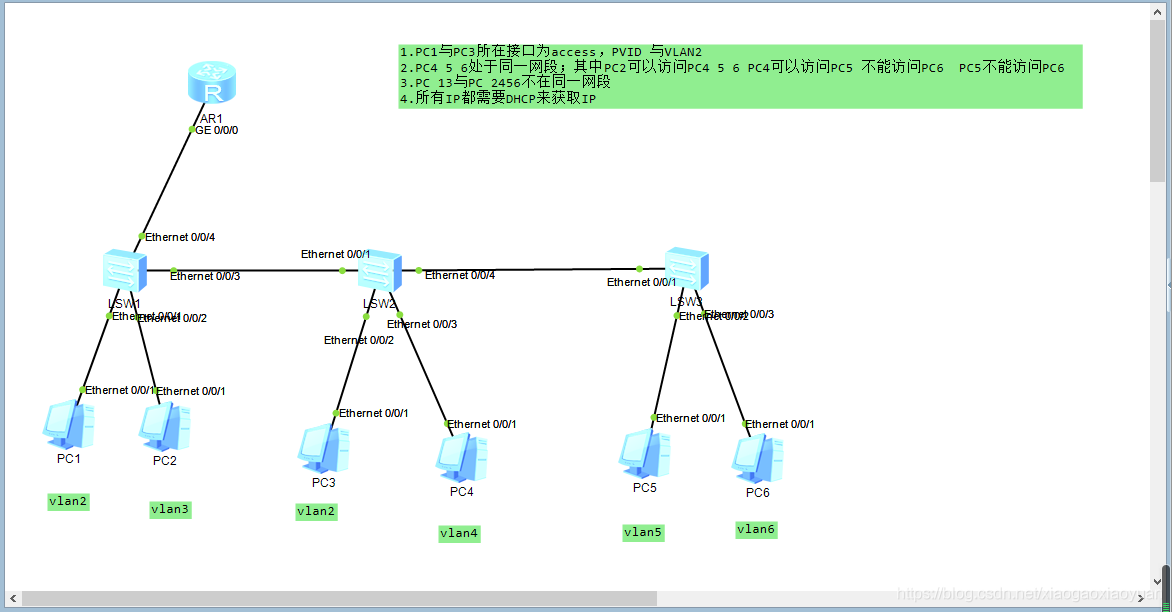

所有我們開始搭建：

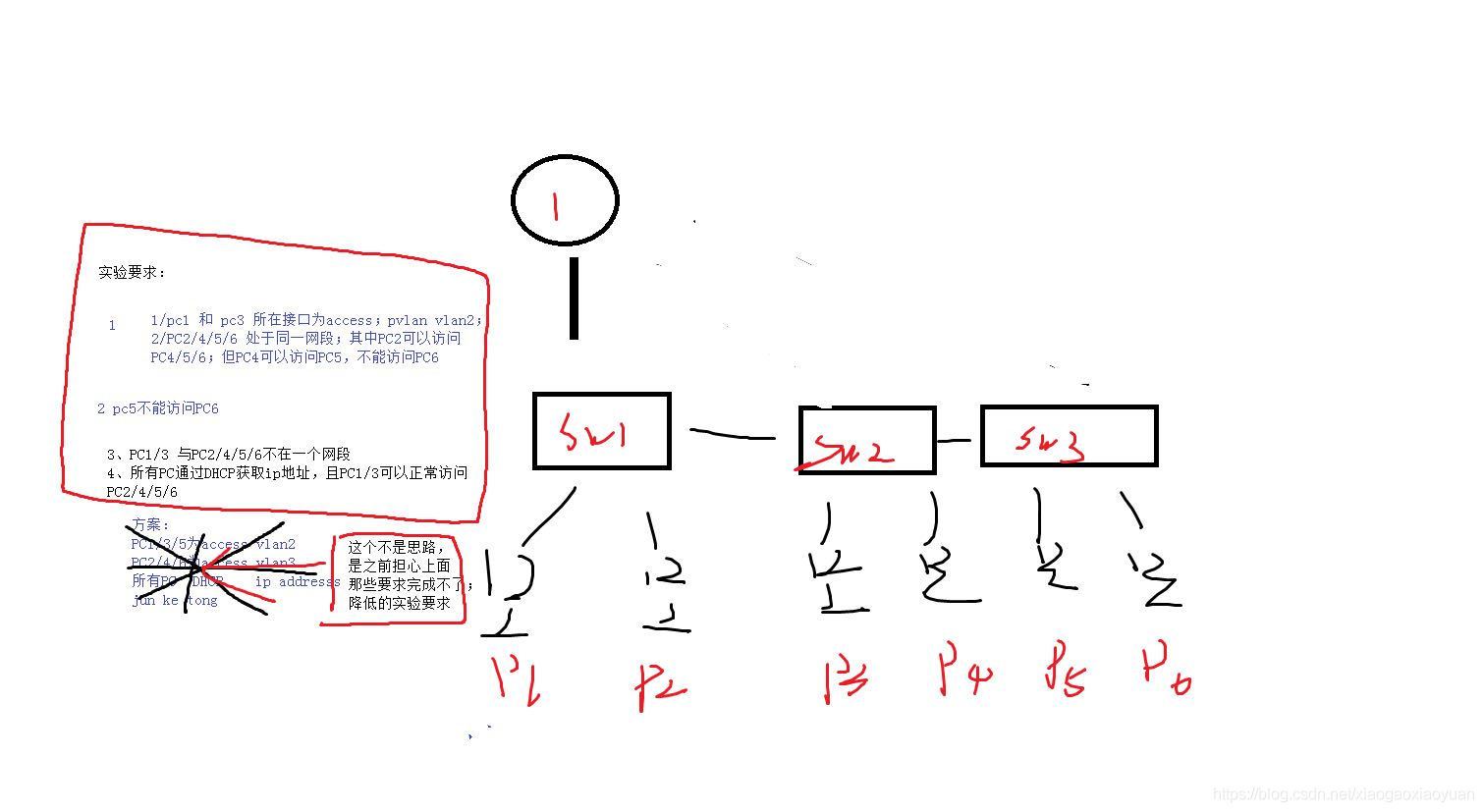

要求：
1.PC1與PC3所在介面為access，PVID 與VLAN2
2.PC4 5 6處于同一網段；其中PC2可以訪問PC4 5 6 PC4可以訪問PC5 不能訪問PC6 PC5不能訪問PC6
3.PC 13與PC 2456不在同一網段
4.所有IP都需要DHCP來獲取IP
我們先開始對SW1進行配置：
首先創建VLAN
[sw1]vlan b 2 to 5
然后進入介面開始劃分vlan：
[sw1-Ethernet0/0/1]port link-type access
[sw1-Ethernet0/0/1]port de vlan 2
[sw1-Ethernet0/0/2]port link-type hybrid
[sw1-Ethernet0/0/2]port hybrid pvid vlan 3
[sw1-Ethernet0/0/2]port hybrid untagged vlan 2 to 6
[sw1-Ethernet0/0/3]port link-type trunk
[sw1-Ethernet0/0/3]port trunk allow-pass vlan all
重點：
[sw1-Ethernet0/0/4]port link-type hybrid
[sw1-Ethernet0/0/4]port hybrid tagged vlan 2
[sw1-Ethernet0/0/4]port hybrid untagged vlan 3 to 6
切記：華為設備中，若路由器上配置了子介面，每個子介面均會定義管理的VID；
若存在子介面的物理介面，接受到資料包中不存在vlan封裝，將由物理介面管理
對SW2：
[sw2]vlan b 2 to 6
[sw2-Ethernet0/0/2]port link-type access
[sw2-Ethernet0/0/2]port default vlan 2
[sw2-Ethernet0/0/3]port link-type hybrid
[sw2-Ethernet0/0/3]port hybrid pvid vlan 4
[sw2-Ethernet0/0/3]port hybrid untagged vlan 2 to 5
[sw2-Ethernet0/0/4]port link-type trunk
[sw2-Ethernet0/0/4]port trunk allow-pass vlan all
對SW3：
[sw3]vlan batch 2 to 6
[sw3-Ethernet0/0/2]port link-type hybrid
[sw3-Ethernet0/0/2]port hybrid pvid vlan 5
[sw3-Ethernet0/0/2]port hybrid untagged vlan 2 to 5
[sw3-Ethernet0/0/3]port link-type hybrid
[sw3-Ethernet0/0/3]port hybrid pvid vlan 6
[sw3-Ethernet0/0/3]port hybrid untagged vlan 2 to 3 6
[sw3-Ethernet0/0/1]port link-type trunk
[sw3-Ethernet0/0/1]port trunk allow-pass vlan all
這時候我們已經把交換全部配完 開始配置路由
[r1]int g0/0/0.1
[r1-GigabitEthernet0/0/0.1]dot1q termination vid 2
[r1-GigabitEthernet0/0/0.1]ip add 192.168.1.1 24
[r1-GigabitEthernet0/0/0.1]arp broadcast enable
[r1-GigabitEthernet0/0/0.1]q
[r1]ip pool a
[r1-ip-pool-a]network 192.168.1.0 m 24
[r1-ip-pool-a]g
[r1-ip-pool-a]gateway-list 192.168.1.1
[r1-ip-pool-a]dns 8.8.8.8
[r1-ip-pool-a]q
[r1]int g0/0/0.1
[r1-GigabitEthernet0/0/0.1]dhcp s g
[r1-GigabitEthernet0/0/0.1]q
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.2.1 24
[r1-GigabitEthernet0/0/0]q
[r1]ip pool b
[r1-ip-pool-b]network 192.168.2.0 m 24
[r1-ip-pool-b]gateway-list 192.168.2.1
[r1-ip-pool-b]dns 8.8.8.8
[r1-ip-pool-b]q
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]dhcp s g

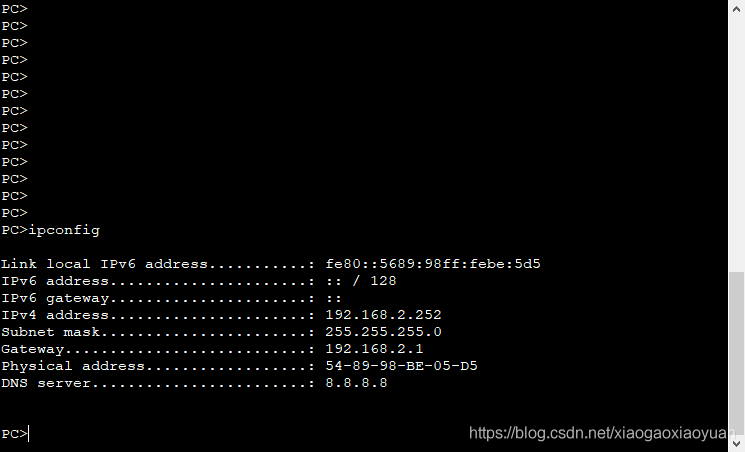

這時候我們看PC1的IP:

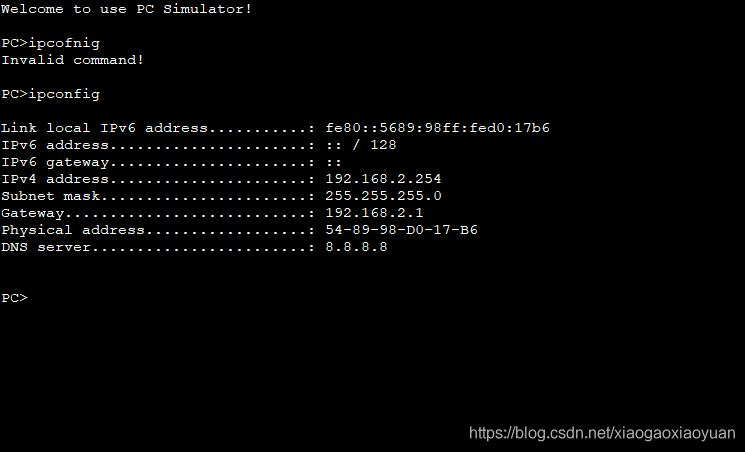

對PC2 電腦：

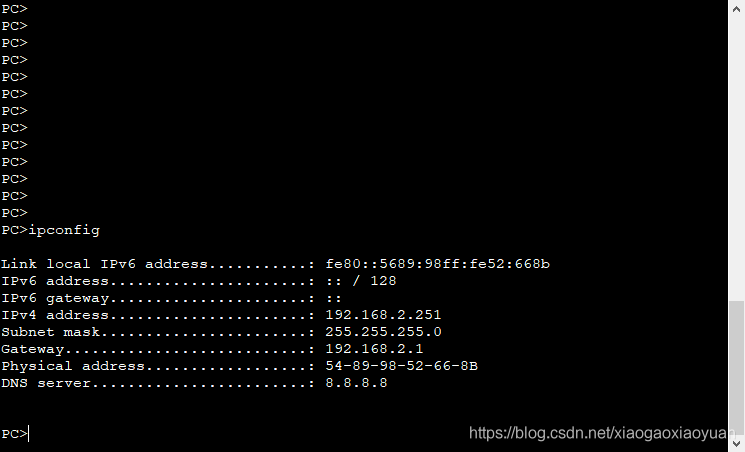

對PC 5 和 PC 6如下
然后開始看要求PING

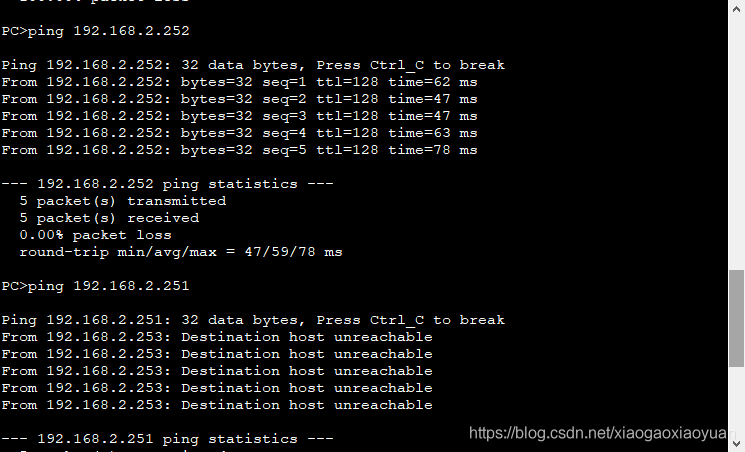

我們用PC4 來ICMP 5 6如圖
然后用PC5 ICMP 6
發現不通
故實驗全部完成！
