前言

由于echarts是基于zrender進行實作的，所以要解讀echarts原始碼，首先要對zrender有大致的了解，在這篇文章中，我將對zrender的整體結構進行大致的解讀，

介紹

zrender是canvas的一個類別庫，也就是說zrender是基于canvas實作的，canvas API可以參考：W3CSchool Canvas 參考手冊

在后續的解讀中，我們會介紹zrender使用canvas api 的位置及用途，

目錄介紹

檔案夾：

• animation 影片有關；
• contain 包含判斷；
• container Group.js 元素組的概念；
• core 核心代碼，包含一些工具（util.js）、事件（event.js）、唯一ID(guid.js)、矩陣運算有關（matrix.js）等；
• dom HandleProxy.js dom事件有關；
• graphic 圖形有關，shape檔案夾下就是各個圖形的js檔案；
• mixin 混入模式要混入的函式;
• tool 工具函式，包括顏色工具(color.js)，path工具(path.js)和轉換工具（transformPath.js）;
• vml IE中的畫筆，[vml解釋](http://www.g168.net/txt/vml/])

全域的檔案：

• config.js 組態檔
• Element.js 元素檔案作為zrender最基本的元素
• Handle.js C層，控制層
• Layer.js 圖層管理
• Painter.js V層，視圖層
• Storage.js M層，資料管理層
• zrender.js 入口

zrender整體架構

zrender采用了MVC封裝，M為Model資料層，V為View視圖層，C為Controller控制層：

• Storage(M)：Storage為zrender中的Model層，它主要進行圖形資料的增刪改查(CRUD)操作；
• Painter(V)：Painter為zrender中的View層，它主要對canvas元素的生命周期進行管理，渲染視圖以及控制更新等，定義了addHover、setBackgroundColor等方法；
• Handler(C)：Handler為zrender中的Controller層，它主要實作事件互動處理，實作完整dom事件的模擬封裝，

圖形

處于graphic檔案夾下，zrender定義了一系列圖形，供外界呼叫，包括圓形、矩形、心形、扇形、多邊形、折線等，echarts通過呼叫zrender定義好的圖形，可以很便捷地完成圖表渲染，

Displayable

Displayable.js為Path、Text等的基類，繼承自Element，定義了setStyle、useStyle等方法，

Text

文本，繼承自Displayable，呼叫了helper/text.js中的renderText方法進行繪制，主要代碼如下：

export function renderText(hostEl, ctx, text, style, rect, prevEl) {
    style.rich
        ? renderRichText(hostEl, ctx, text, style, rect, prevEl)
        : renderPlainText(hostEl, ctx, text, style, rect, prevEl);
}

文本分為富文本以及普通文本進行分別渲染，它們均通過呼叫canvas的ctx.fillText或ctx.strokeText 等api進行文本渲染，具體實作可以查看helper/text.js檔案，

Style

圖形的樣式檔案，定義了基本的樣式屬性，以及樣式set、clone以及判斷等方法，

Path

path為圖形的基類，繼承自Displayable，定義了buildPath、getBoundingRect、setShape等方法，其包含this._style屬性即為Style物件實體，

Shape

shape檔案下存放著zrender定義的圖形檔案，擴展自Path，

Circle

圓形，通過呼叫Path.extend方法進行擴展，重寫了buildPath方法，buildPath呼叫了canvas api：ctx.arc進行圓形的繪制，主要實作代碼如下：

buildPath: function (ctx, shape, inBundle) {
    if (inBundle) {
        ctx.moveTo(shape.cx + shape.r, shape.cy);
    }
    ctx.arc(shape.cx, shape.cy, shape.r, 0, Math.PI * 2, true);
}

Arc

弧形，通過呼叫Path.extend方法進行擴展，重寫了buildPath方法，buildPath呼叫了canvas api：ctx.arc進行弧形的繪制，主要實作代碼如下：

buildPath: function (ctx, shape) {
    var x = shape.cx;
    var y = shape.cy;
    var r = Math.max(shape.r, 0);
    var startAngle = shape.startAngle;
    var endAngle = shape.endAngle;
    var clockwise = shape.clockwise;

    var unitX = Math.cos(startAngle);
    var unitY = Math.sin(startAngle);

    ctx.moveTo(unitX * r + x, unitY * r + y);
    ctx.arc(x, y, r, startAngle, endAngle, !clockwise);
}

Heart

心形??，通過呼叫Path.extend方法進行擴展，重寫了buildPath方法，buildPath呼叫了canvas api：ctx.bezierCurveTo進行弧形的繪制，主要實作代碼如下：

buildPath: function (ctx, shape) {
    var x = shape.cx;
    var y = shape.cy;
    var a = shape.width;
    var b = shape.height;
    ctx.moveTo(x, y);
    ctx.bezierCurveTo(
        x + a / 2, y - b * 2 / 3,
        x + a * 2, y + b / 3,
        x, y + b
    );
    ctx.bezierCurveTo(
        x - a * 2, y + b / 3,
        x - a / 2, y - b * 2 / 3,
        x, y
    );
}

bezierCurveTo(控制點1x坐標, 控制點1y坐標, 控制點2x坐標, 控制點2y坐標, 結束點x坐標, 結束點y坐標)

三次被塞爾曲線繪制：

• P0為開始點，P1為控制點1，P2為控制點2，P3為結束點
• 取 P0P1 中點M
• 取 P1P2 中點M’
• 取 MM’ 中點P
• 則 P 為曲線的必經點

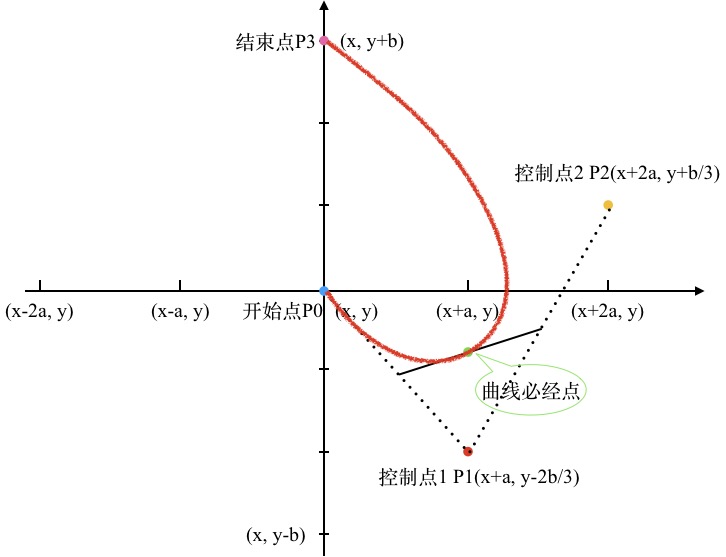

具體繪制圖如下：

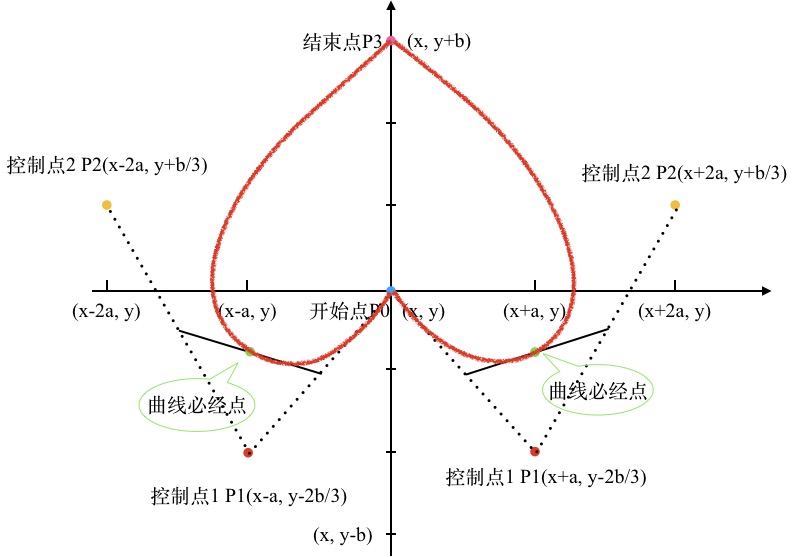

同理，我們可以繪制出左半邊心形：

Droplet

水滴形狀💧，通過呼叫Path.extend方法進行擴展，重寫了buildPath方法，buildPath呼叫了canvas api：ctx.bezierCurveTo進行弧形的繪制，貝塞爾曲線的繪制程序同心形繪制原理，主要實作代碼如下：

buildPath: function (ctx, shape) {
    var x = shape.cx;
    var y = shape.cy;
    var a = shape.width;
    var b = shape.height;

    ctx.moveTo(x, y + a);
    ctx.bezierCurveTo(
        x + a,
        y + a,
        x + a * 3 / 2,
        y - a / 3,
        x,
        y - b
    );
    ctx.bezierCurveTo(
        x - a * 3 / 2,
        y - a / 3,
        x - a,
        y + a,
        x,
        y + a
    );
    ctx.closePath();
}

Ellipse

橢圓，通過呼叫Path.extend方法進行擴展，重寫了buildPath方法，buildPath呼叫了canvas api：ctx.bezierCurveTo進行弧形的繪制，貝塞爾曲線的繪制程序同心形繪制原理，主要實作代碼如下：

buildPath: function (ctx, shape) {
    var k = 0.5522848;
    var x = shape.cx;
    var y = shape.cy;
    var a = shape.rx;
    var b = shape.ry;
    var ox = a * k; // 水平控制點偏移量
    var oy = b * k; // 垂直控制點偏移量
    // 從橢圓的左端點開始順時針繪制四條三次貝塞爾曲線
    ctx.moveTo(x - a, y);
    ctx.bezierCurveTo(x - a, y - oy, x - ox, y - b, x, y - b);
    ctx.bezierCurveTo(x + ox, y - b, x + a, y - oy, x + a, y);
    ctx.bezierCurveTo(x + a, y + oy, x + ox, y + b, x, y + b);
    ctx.bezierCurveTo(x - ox, y + b, x - a, y + oy, x - a, y);
    ctx.closePath();
}

Sector

扇形，通過呼叫Path.extend方法進行擴展，重寫了buildPath方法，buildPath呼叫了canvas api：ctx.arc以及arc.lineTo進行圓形的繪制，主要實作代碼如下：

buildPath: function (ctx, shape) {
    var x = shape.cx;
    var y = shape.cy;
    var r0 = Math.max(shape.r0 || 0, 0);
    var r = Math.max(shape.r, 0);
    var startAngle = shape.startAngle;
    var endAngle = shape.endAngle;
    var clockwise = shape.clockwise;

    var unitX = Math.cos(startAngle);
    var unitY = Math.sin(startAngle);

    ctx.moveTo(unitX * r0 + x, unitY * r0 + y);

    ctx.lineTo(unitX * r + x, unitY * r + y);

    ctx.arc(x, y, r, startAngle, endAngle, !clockwise);

    ctx.lineTo(
        Math.cos(endAngle) * r0 + x,
        Math.sin(endAngle) * r0 + y
    );

    if (r0 !== 0) {
        ctx.arc(x, y, r0, endAngle, startAngle, clockwise);
    }

    ctx.closePath();
}

zrender還定義了Rect矩形、Isogon正多邊形、Line直線、Polygon多邊形、Polyline折線、Ring圓環、Rose玫瑰線、Star n角星等圖形，其實作程序基本與上述圖形上類似，都是基于canvas的lineTo、arc、bezierCurveTo等api進行繪制的，這邊就不做一一介紹了，

總結

zrender中封裝了很多工具，在后續echarts原始碼解讀中，我們可以看到echarts是基于zrender進行開發的，
