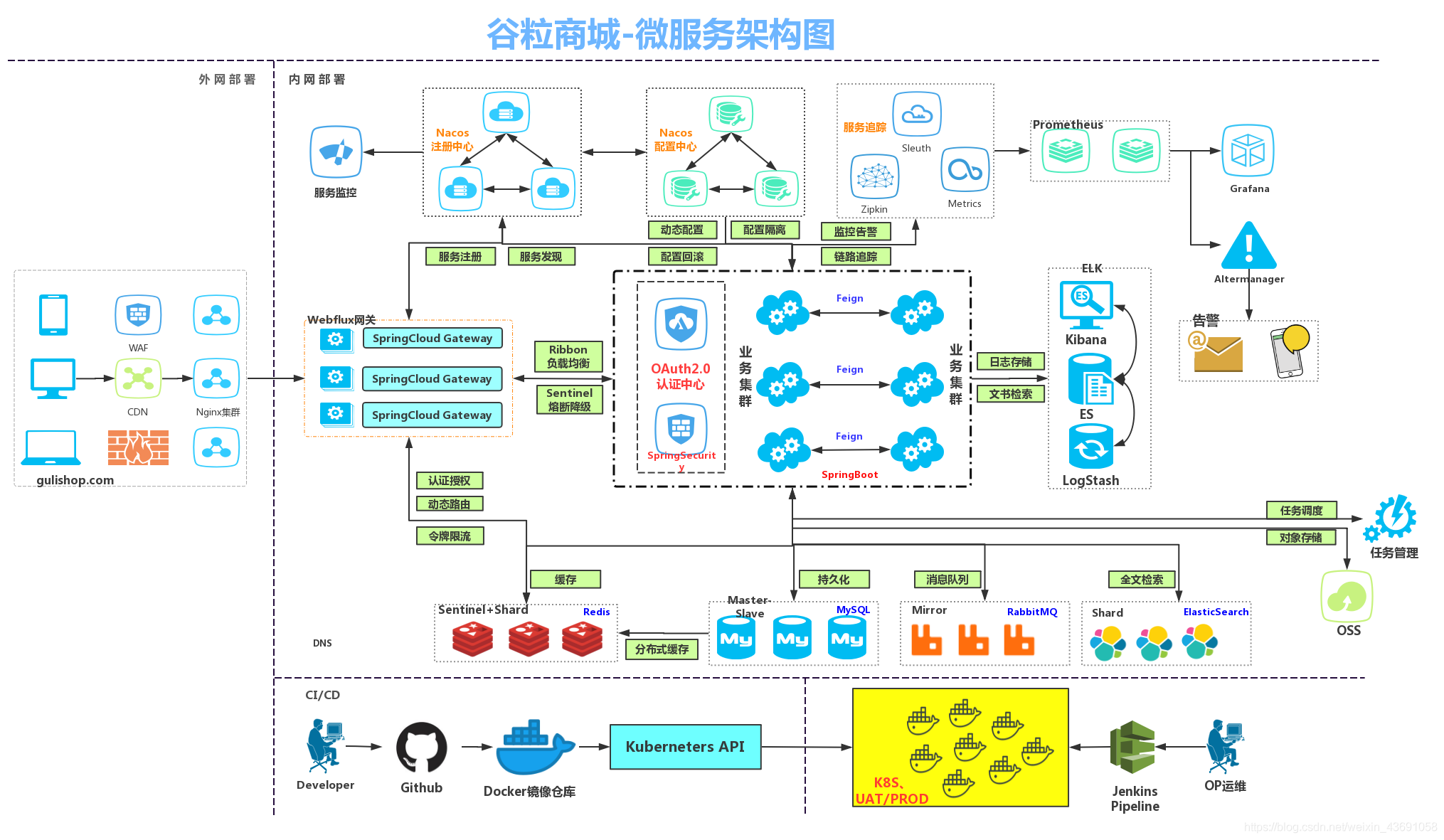

整個專案采用前后端分離開發，外網部署前臺專案、內網部署后臺專案，本文以客戶使用客戶端訪問網站，向后臺發送請求這一條線索對上圖進行分析，
文章目錄
- 一、Nginx集群→API網關
- 二、API網關→服務模塊
- 1.Ribbon實作負載均衡
- 2.Sentinel進行熔斷降級
- 三、服務模塊對請求進行處理
- 四、資料存盤解決方案
- 1.存盤資料
- 2.訊息佇列
- 3.全文檢索
- 4.OSS云存盤
- 五、日志管理
- 六、注冊中心&配置中心
- 七、服務追蹤
- 八、持續集成&持續部署

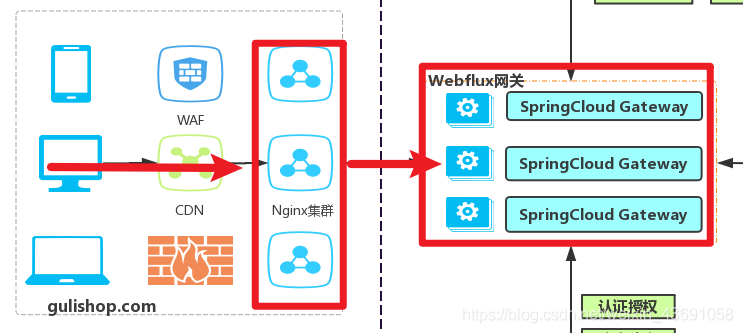

一、Nginx集群→API網關
請求首先到達Nginx集群，并由Nginx將請求轉交給API網關，
專案中使用SpringCloud Gateway技術作為API網關，

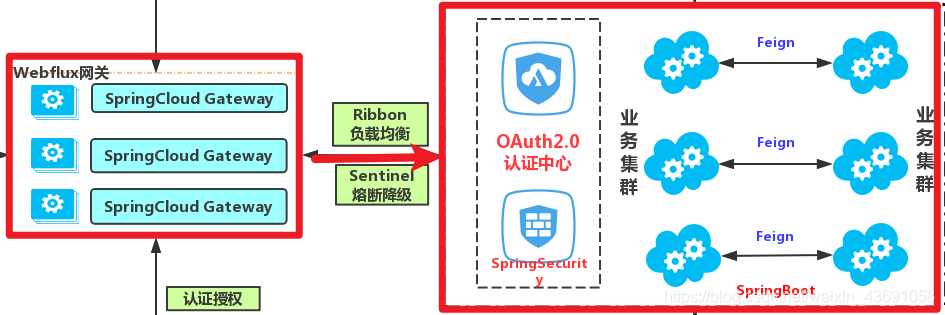

二、API網關→服務模塊
第二步，API網關拿到請求后進行認證授權，如果認證合法，就由API網關將請求動態路由到指定的業務模塊，
動態路由：因為這條請求可能是呼叫商品服務、購物車服務、搜索服務、等眾多服務中的一種，所以需要動態路由，
認證授權：由網關進行，
1.Ribbon實作負載均衡
由API網關將請求動態路由到指定的業務模塊時，如果該業務模塊存在多個，就需要在業務集群中使用負載均衡技術進行統籌管理，
業務集群中使用
Ribbon組件實作負載均衡，
2.Sentinel進行熔斷降級
由API網關將請求動態路由到指定的業務模塊時，如果某些服務出現問題，就需要在API網關中使用熔斷降級進行管理，
API網關中使用
Sentinel組件進行熔斷降級，（該技術由 Spring Cloud Alibaba提供）
- 注：Sentinel組件在本專案中還實作了令牌限流的功能，

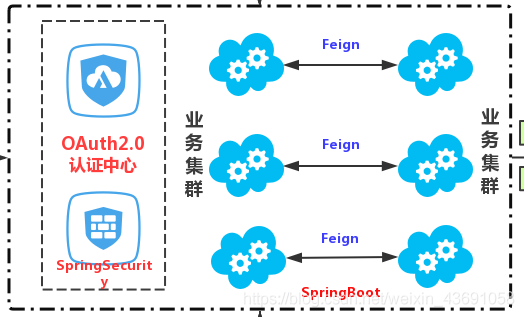

三、服務模塊對請求進行處理
請求路由到服務模塊后，服務模塊對請求進行處理，
SpringBoot：每個微服務模塊都是使用SpringBoot技術進行撰寫，
遠程呼叫：使用SpringCloud 的Feign組件進行遠程呼叫，（服務之間可能會有互相呼叫，如訂單服務呼叫商品服務查詢商品資訊，）
OAuth2.0認證中心：除了一般的登錄，還使用OAuth2.0整合了社交登錄，（額外判斷了某些請求是否需要登陸后才能進行處理）
SpringSecurity：使用SpringSecurity進行安全與權限控制，

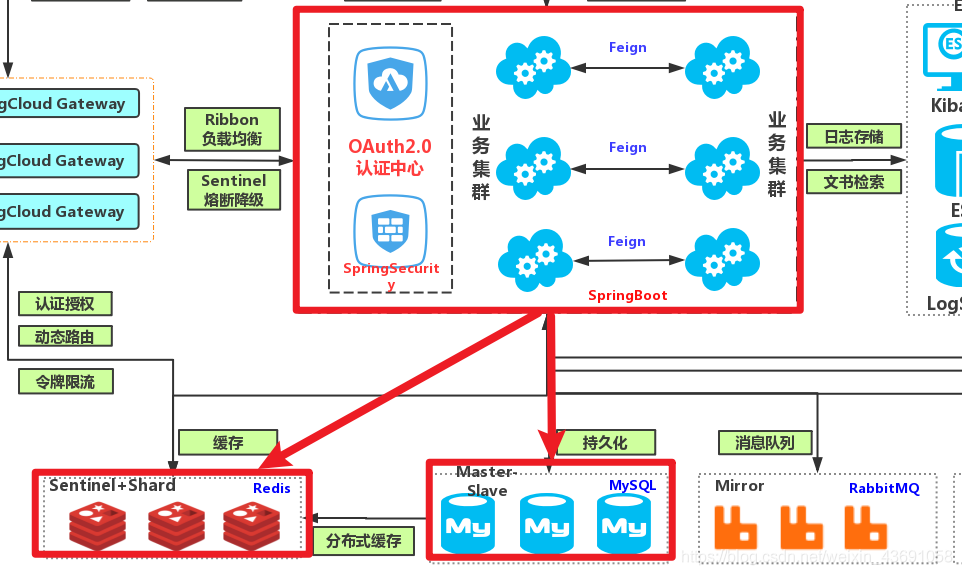

四、資料存盤解決方案
1.存盤資料
服務處理請求時，免不了要使用資料庫與快取進行資料的存盤，
Redis集群：使用Sentinel分片集群+Shard哨兵集群進行快取處理，
MySQL集群：持久化資料使用MySQL集群，可以使用 讀寫分離 也可以使用 分庫分表，

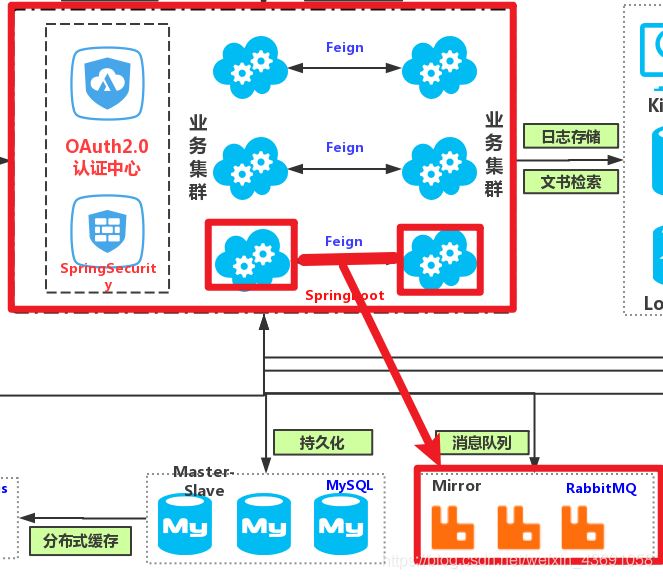

2.訊息佇列
模塊集群中，服務模塊與服務模塊之間的通信，需要使用訊息佇列進行異步解耦，和分布式事務的最終一致性，
RabbitMQ集群：使用RabbitMQ集群做訊息對立，完成服務與服務之間的 異步解耦 、分布式事務的最終一致性，

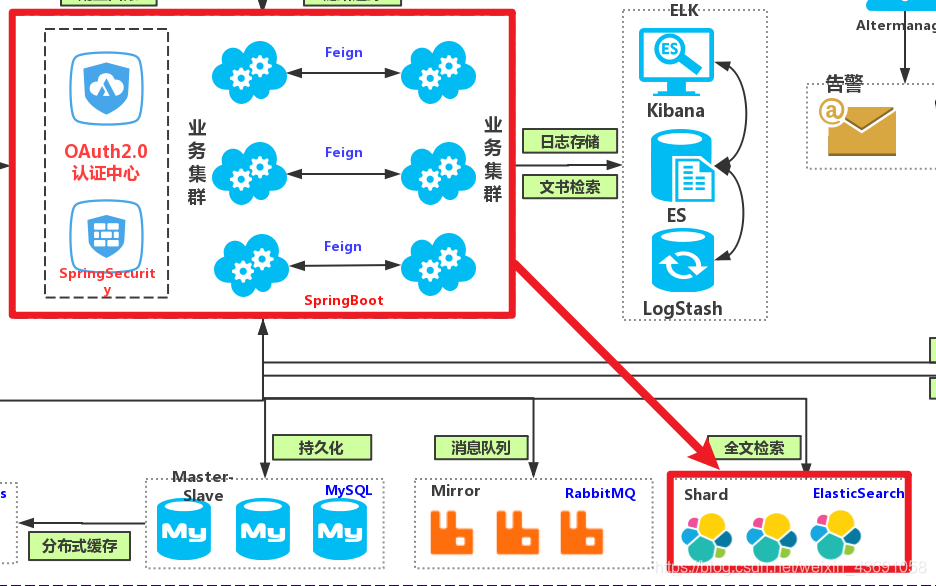

3.全文檢索
有些服務模塊需要進行檢索，如對商品資訊進行檢索，
ElasticSearch：使用ElasticSearch進行檢索，

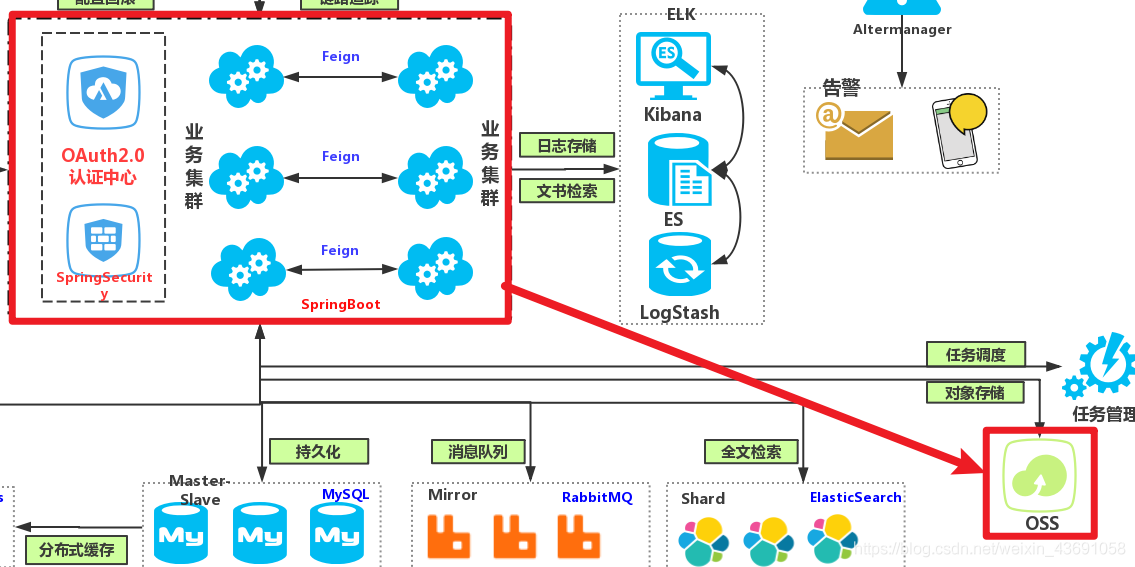

4.OSS云存盤
有些服務需要存盤圖片，視頻等大檔案，可以使用阿里云的物件存盤服務OSS，
OSS：使用阿里云的物件存盤服務OSS進行圖片、視頻的云存盤，

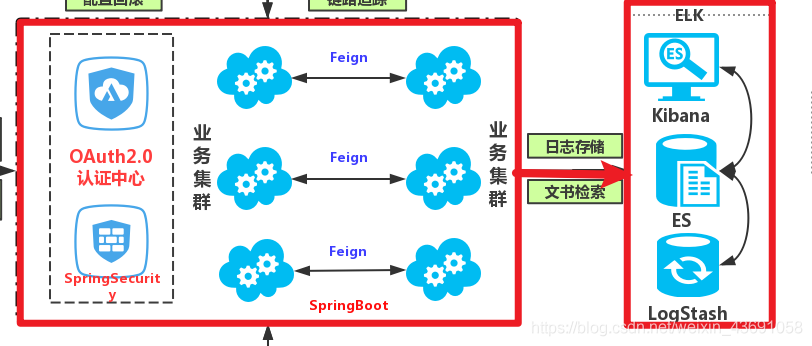

五、日志管理
專案上線以后，為了快速定位專案中可能出現的問題，需要進行日志管理，
ELK：使用ELK對日志進行處理，
LogStash：使用LogStash搜集業務中的各種日志，將他們放入ES中，再使用Kibana可視化界面，從ES中檢索出相關的日志資訊，快速定位專案中的問題，

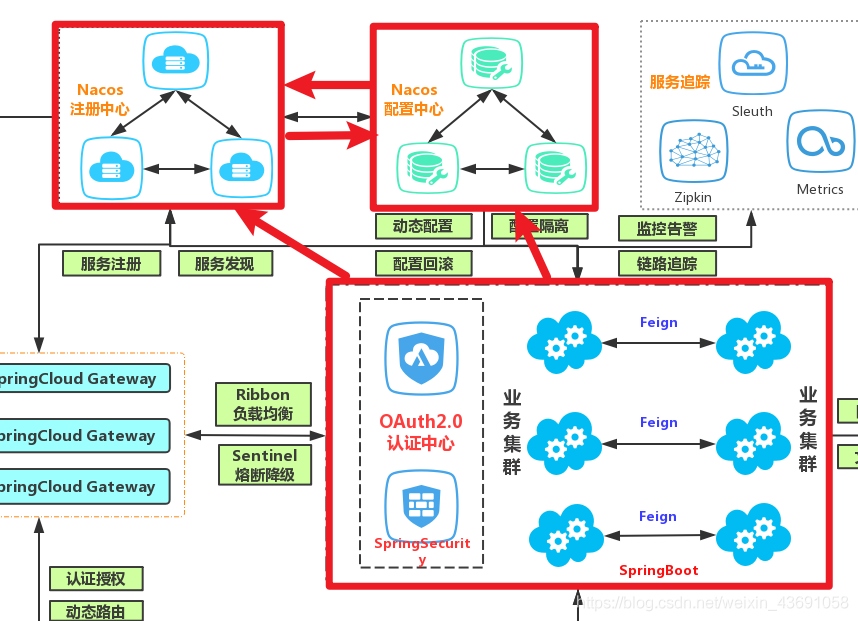

六、注冊中心&配置中心
分布式系統中，由于每一個服務都可能部署在很多臺機器，服務與服務之間要互相呼叫，這就需要指導彼此都在哪里，推薦將所有服務注冊到注冊中心，這樣服務之間就可以從注冊中心發現彼此，
每一個服務的配置眾多，為了集中管理這些配置，也需要使用Nacos作為配置中心，這樣，所有的服務都可以從配置中心中動態的獲取其配置，
Nacos注冊中心：使用Nacos作為服務的注冊中心，（該技術由 Spring Cloud Alibaba提供）
Nacos配置中心：同樣使用Nacos作為服務的配置中心，（該技術由 Spring Cloud Alibaba提供）

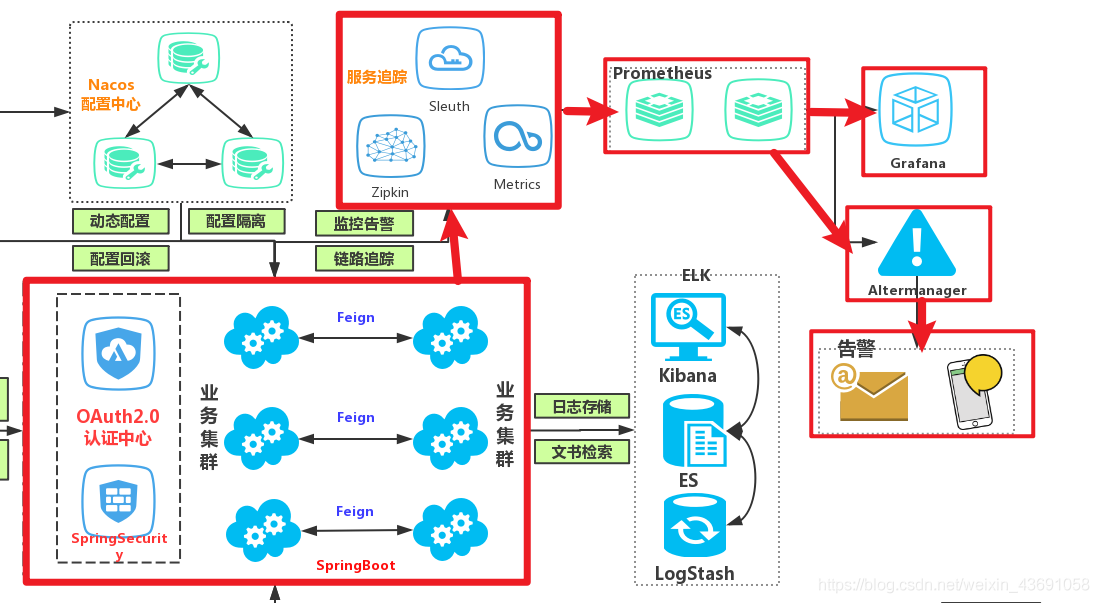

七、服務追蹤
服務在呼叫期間，可能會出現問題，比如：...→訂單服務→商品服務→庫存服務→...，可能某一個鏈路出現了問題，就需要對整個服務呼叫鏈進行追蹤，查看哪里出現了問題，這就需要使用服務追蹤，
使用
Sleuth+Zipkin+Metrics進行服務追蹤，將每一個服務的資訊交給開源的Prometheus進行聚合分析后，由Grafana進行可視化展示，再通過Prometheus提供的Altermanager實時得到服務的告警資訊，以郵件或者短信的方式通知開發或運維人員，

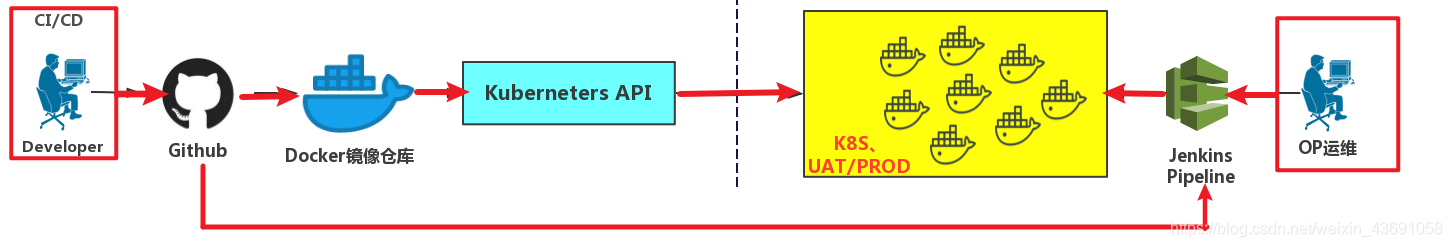

八、持續集成&持續部署
專案發布時，由于微服務眾多，每一個都打包部署到服務器上過于麻煩，使用持續集成與持續部署可以簡化這些流程，
持續集成CI/持續部署CD：開發人員可以將修改后的代碼提交給Github，運維人員通過自動化工具Jenkins從Github中獲取代碼，將其打包成Docker鏡像，最終使用k8s集成整個Docker服務，以服務Docker容器的方式來運行，
