今天早晨冷師兄問起鼎陽這款示波器的情況，這幾天重度烤機，發現這款一直穩定連續運行沒出現過連接等等問題，正興奮著呢，本來想堅持到開學前多烤烤機再抖抖，實在沒忍住跟師兄說了情況，并說發給他，放假白天沒有大塊時間搞這個，現在才弄，說說情況吧，
https://blog.csdn.net/weixin_43767046/article/details/112343662

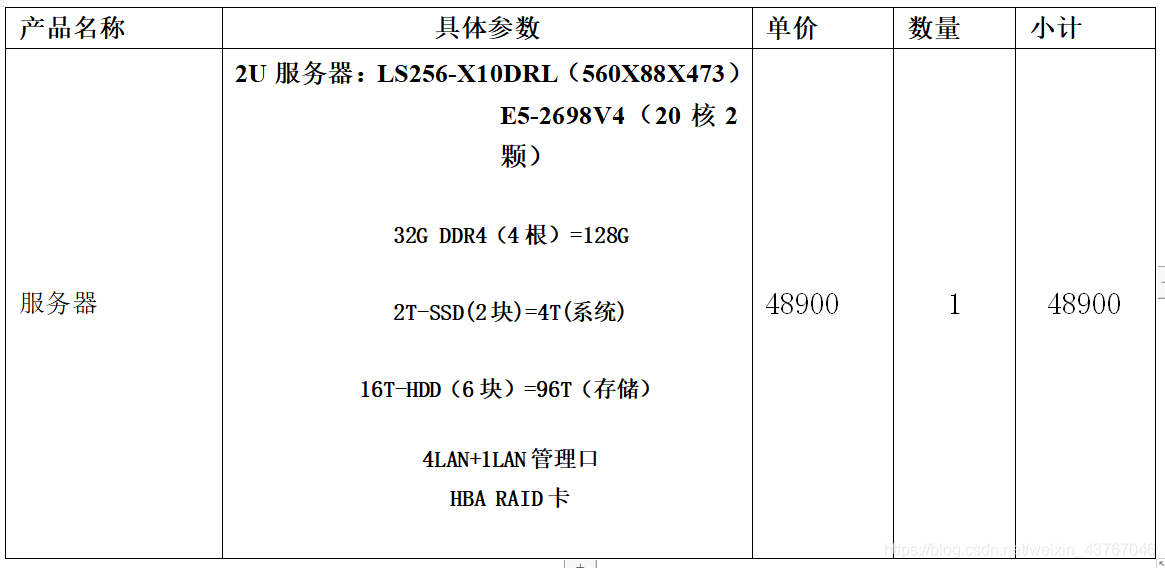

這里面有搭的網路環境的介紹，就不在這里多說了，有心愿意了解的到上面鏈接里看，這款示波器放在2樓實驗室，接入116網段的模擬控制網，服務器放在一樓，兩個網卡做成個bond接入116網段，順便提一下服務器，由于上線時要和測逐束團流強的示波器放在一起，那里只有最深600mm的機柜，不方便專門加個800mm深的服務器機柜，600mm以下短的服務器找不到，1月份發朋友圈終于有商家找到有，兩份報價單如下：
第一款dell的650mm長，第二款超微主板，電信定制的機箱550mm長，當時不知道怎么選，感覺雜牌的不熟悉不放心，但650mm深，硬碟還少的dell又不甘心，因為要上資料庫這樣吃硬碟的系統，最后還是選擇6塊16T大硬碟的雜牌，
經過這段時間的測驗，感覺非常給力，慶幸選對了，下面就上截圖：

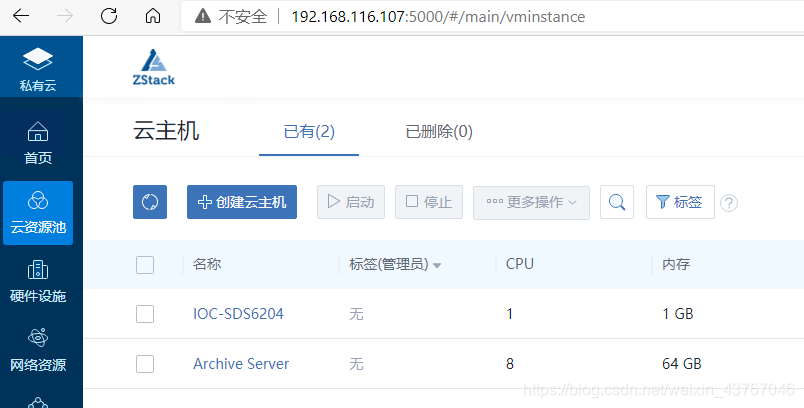

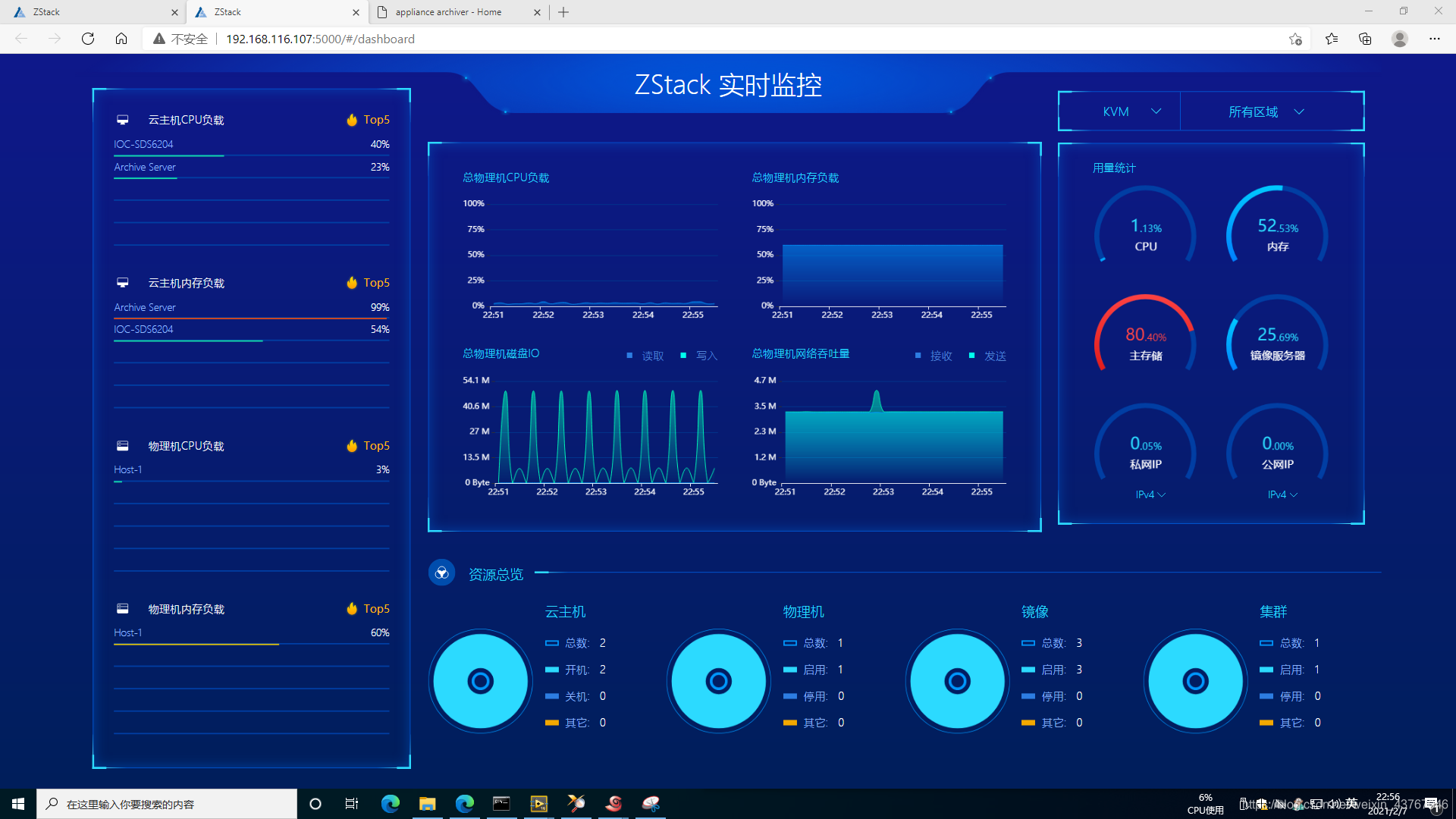

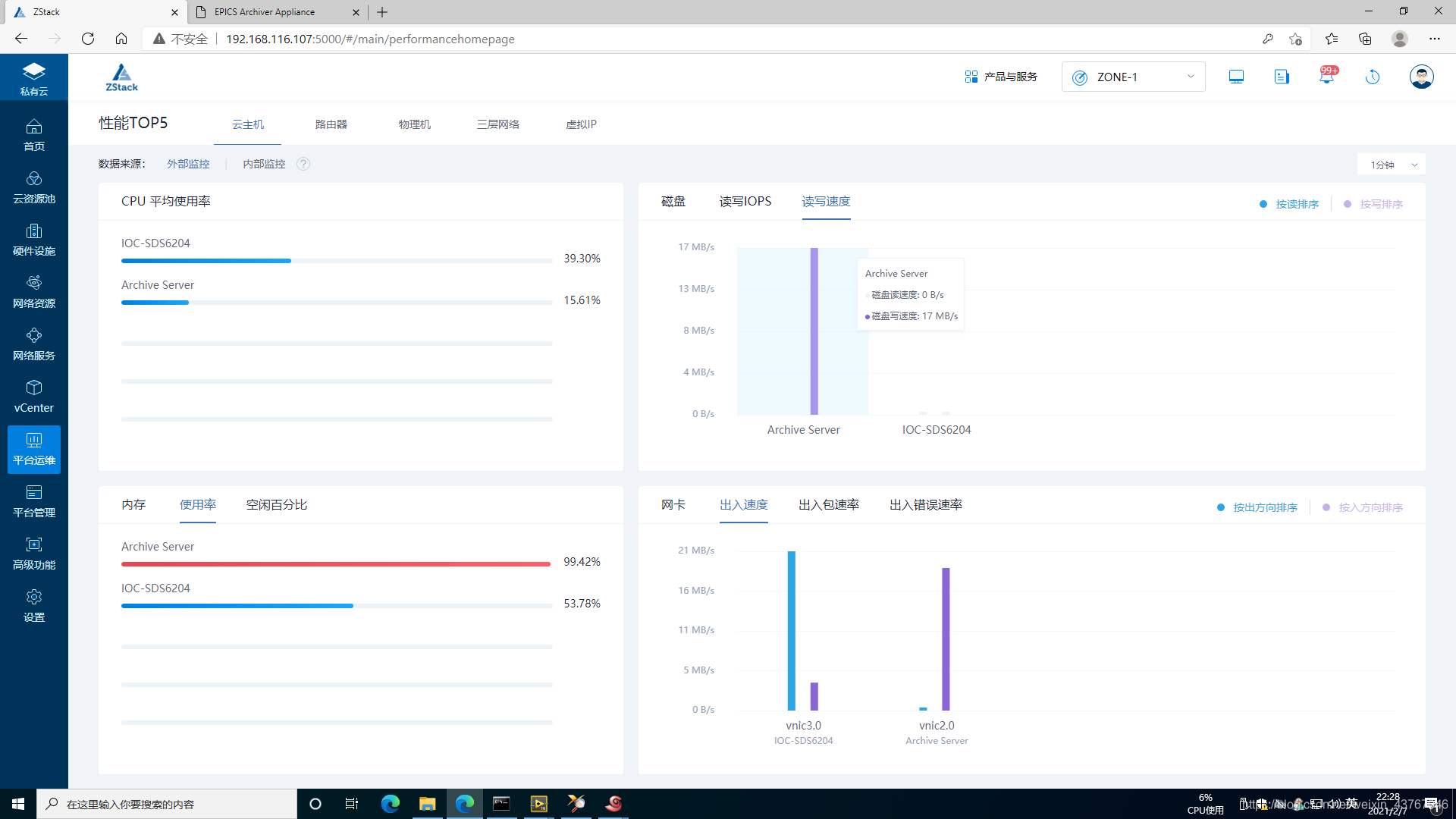

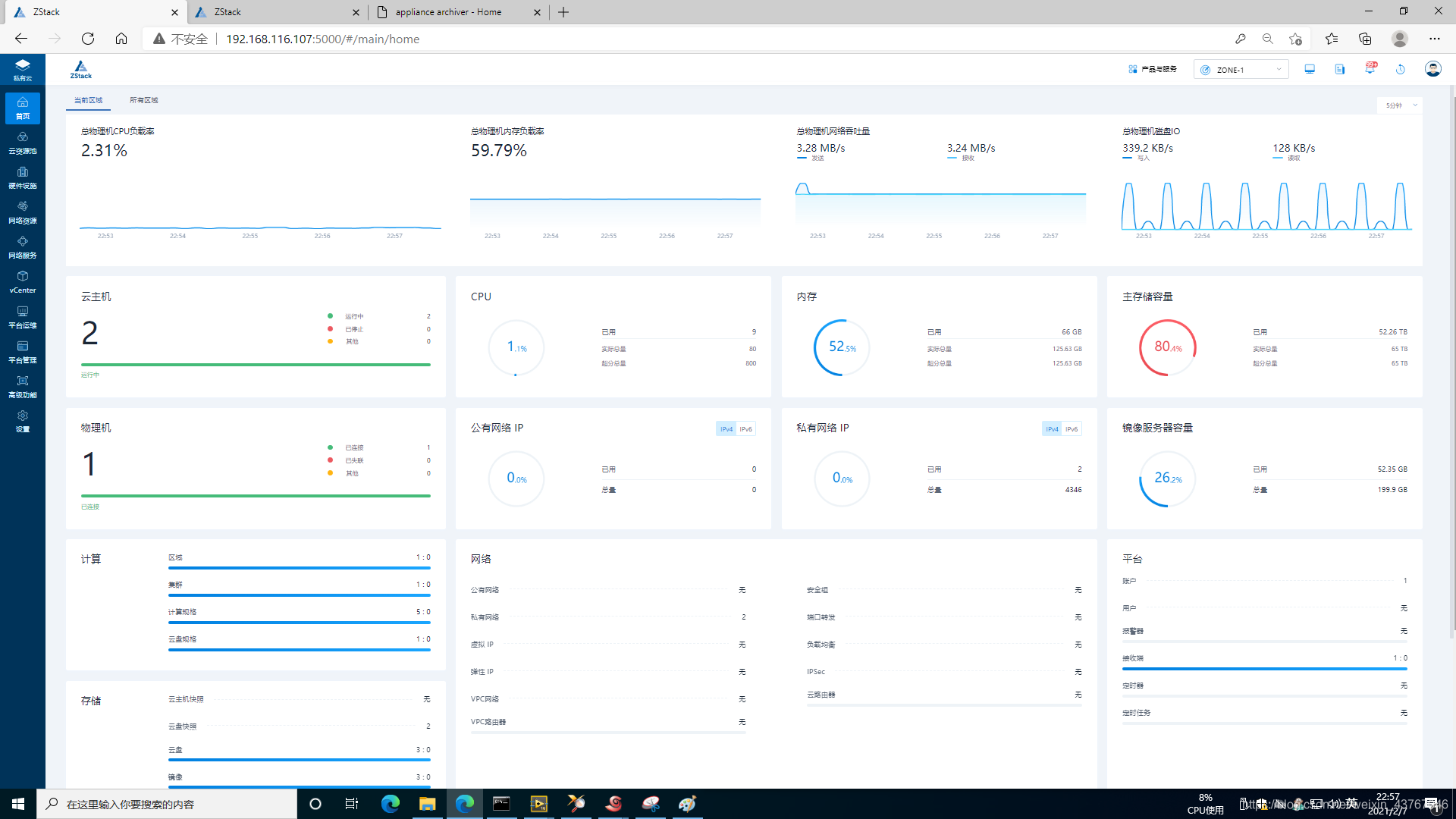

虛擬架構選擇Zstack，系統上現只有兩個虛擬機，一個IOC-6204負責從示波器讀取波形資料，一個Archive Server是資料庫，把波形資料存進去，看下面的截圖：

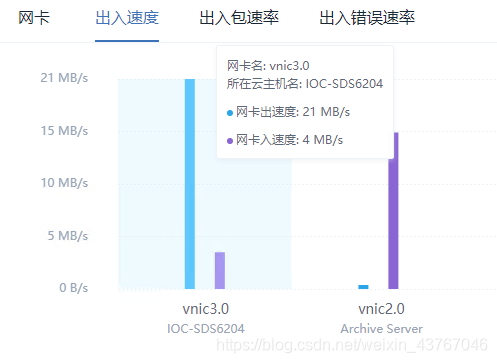

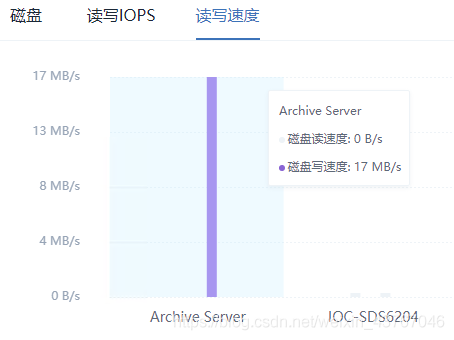

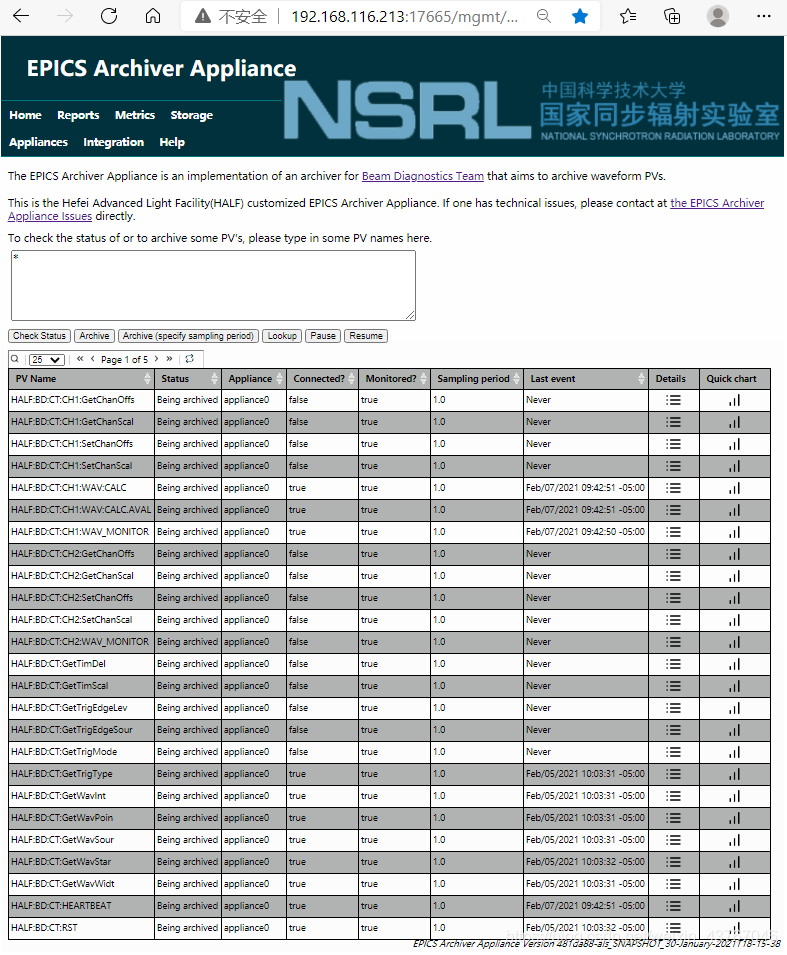

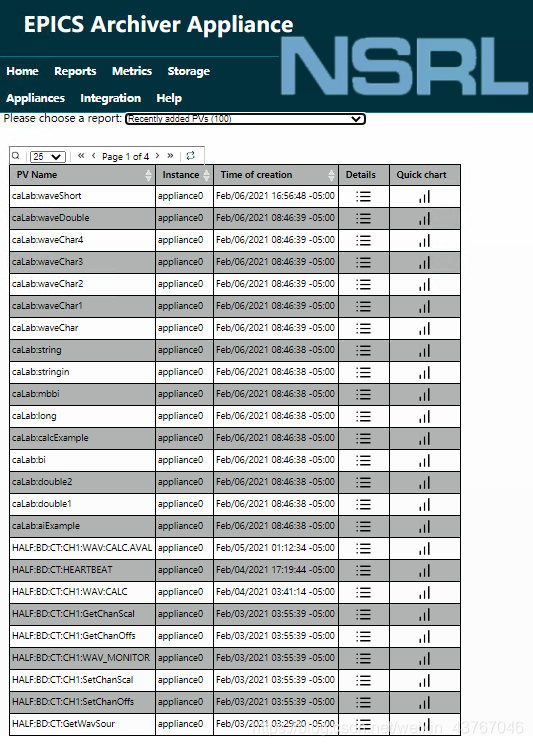

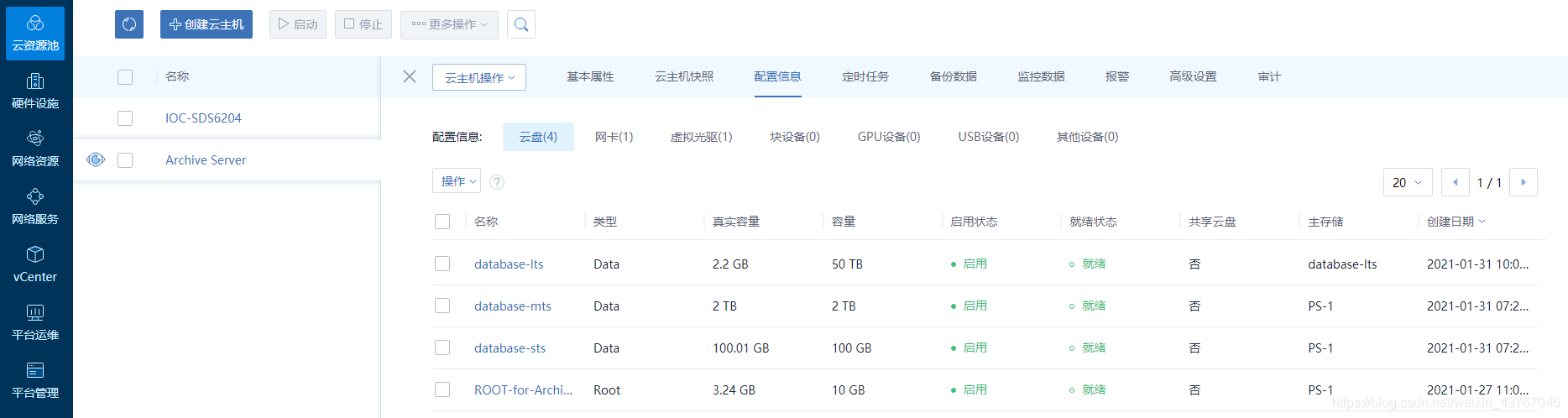

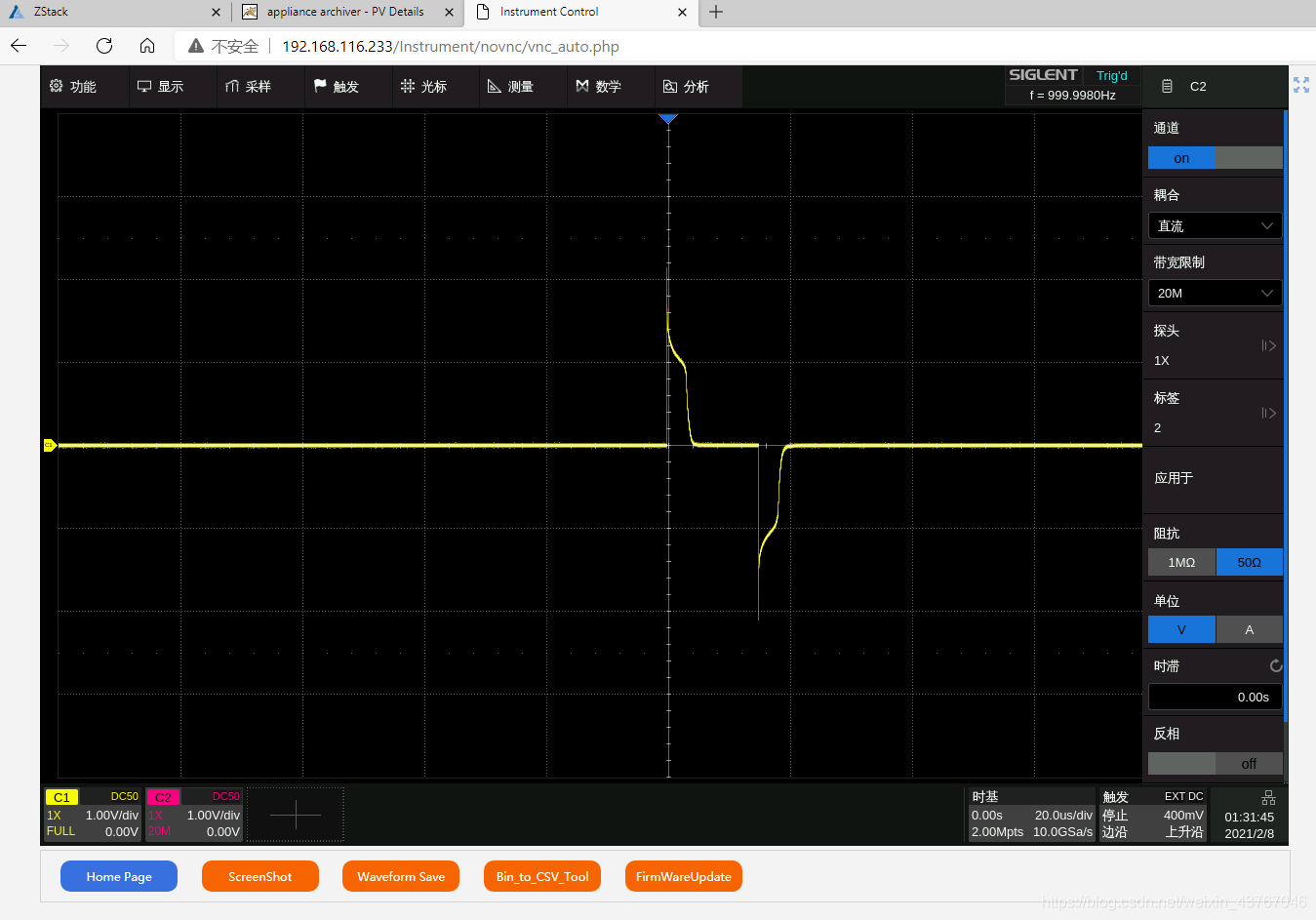

讀取示波器Channel 1通道的波形，10G采樣率，200uS寬的波形，2M個資料點，每個點12bit，兩個byte，每秒4MByte的資料量，看上面IOC-SDS6204那個虛擬機的網卡入速度4MB/s是相符的，出速度21MB/s，是因為除了2Byte的short型資料的原始波形資料，在IOC里還要換算成Double型的電壓波形，以及很多其他PV也archive進了資料庫，所以有上面資料庫虛擬機17MB/s那么大的寫入磁盤速率，下面是archive server 虛擬機相關的資訊：

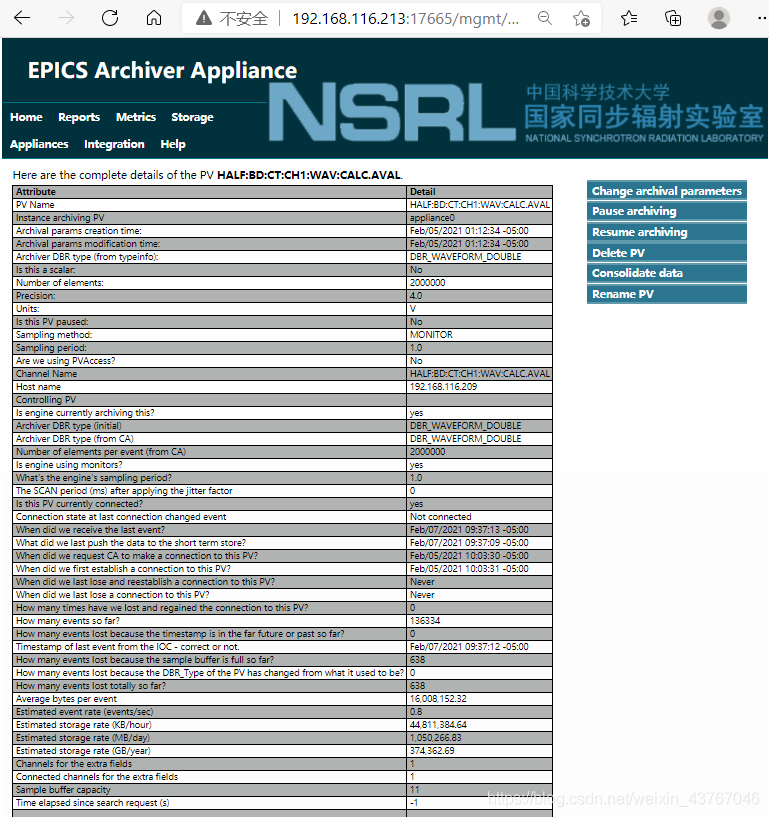

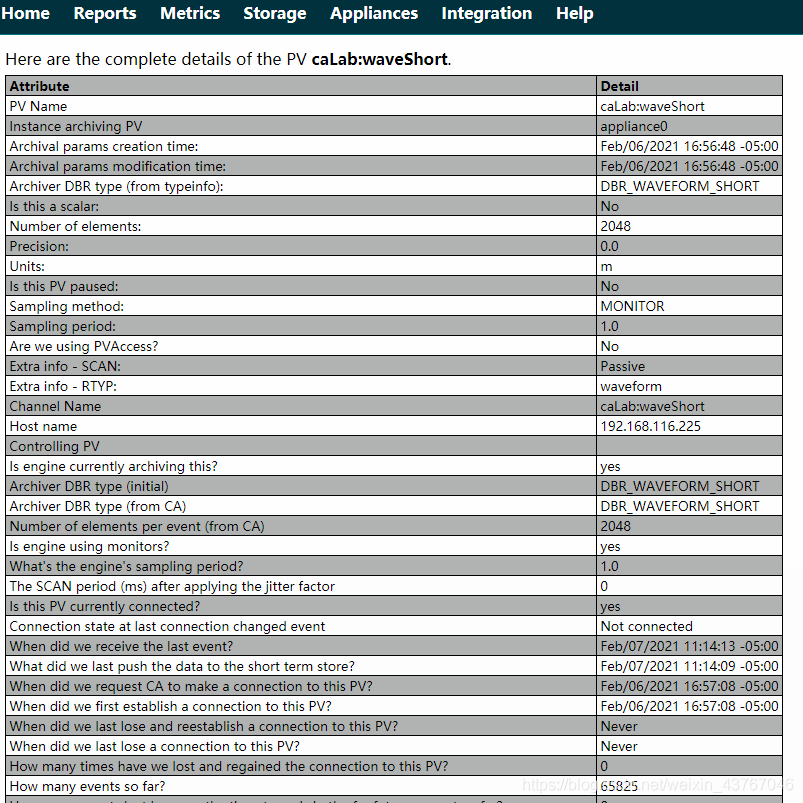

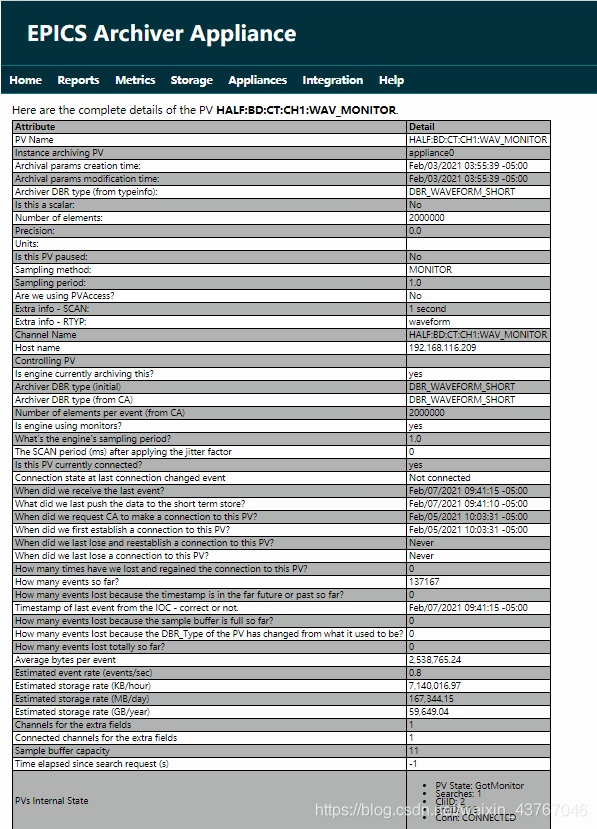

兩個資料流量比較大的PV的細節資訊：

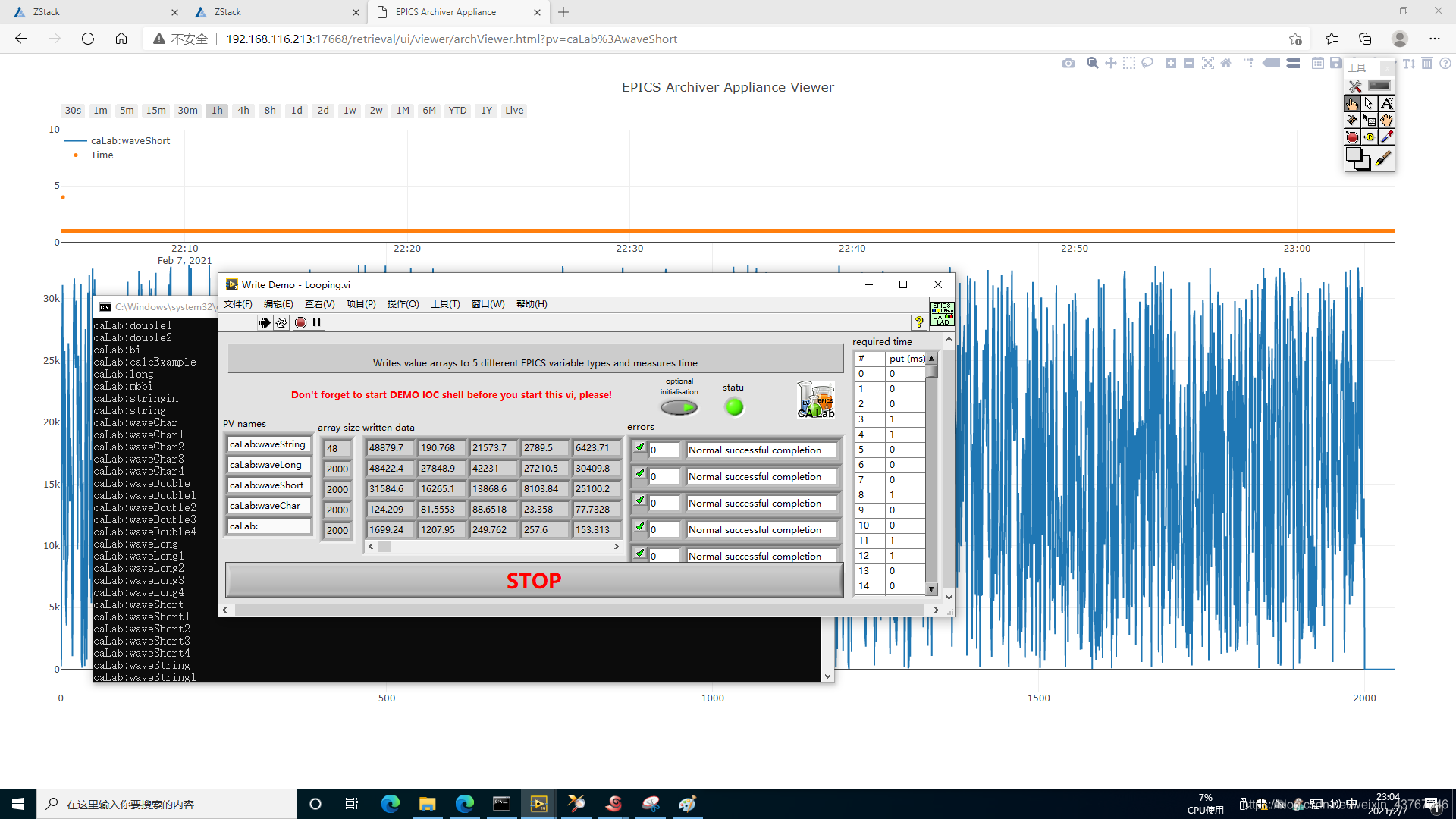

除了從示波器讀波形的IOC，在另一臺windows的虛擬機上還跑著calab的例子IOC存一些短一些的波形，因為2M長的波形在web界面實在沒法瀏覽成功，就用這個短一點的波形演示一下：

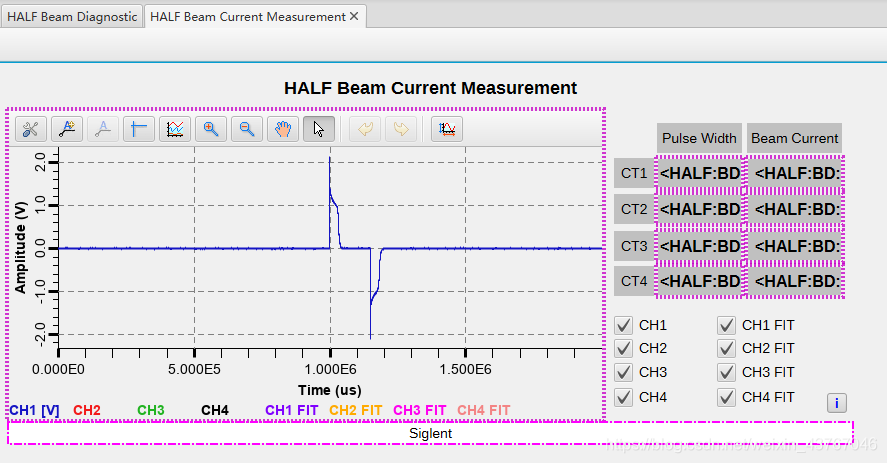

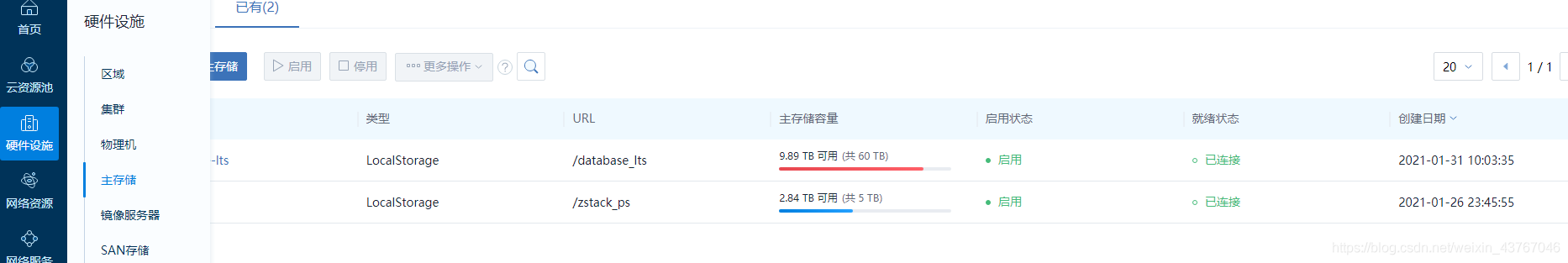

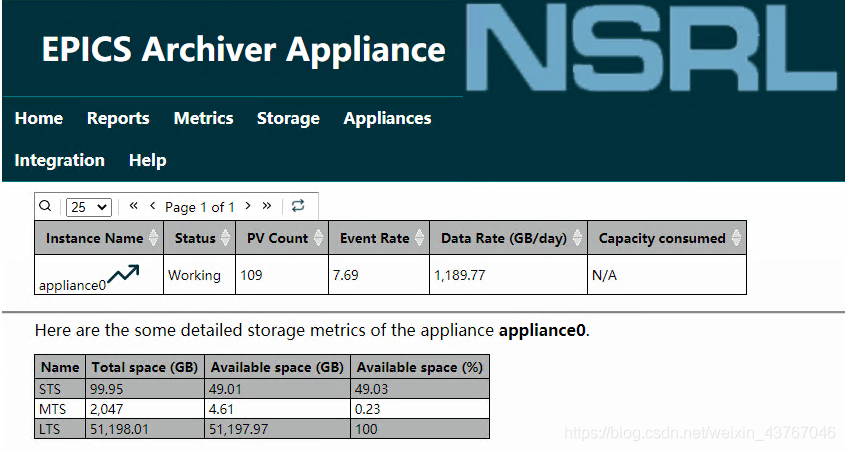

下面是資料庫磁盤消耗以及每天需要存入資料的統計，還有永良師弟撰寫的OPI端顯示波形的phoebus界面（丑陋的波形和紅框還是無視吧，信號源隨便弄了個脈沖波形經過功分器，另一臺力科HDO6104A看到的也是這樣的波形，紅框是因為有些通道沒有添加進IOC）：

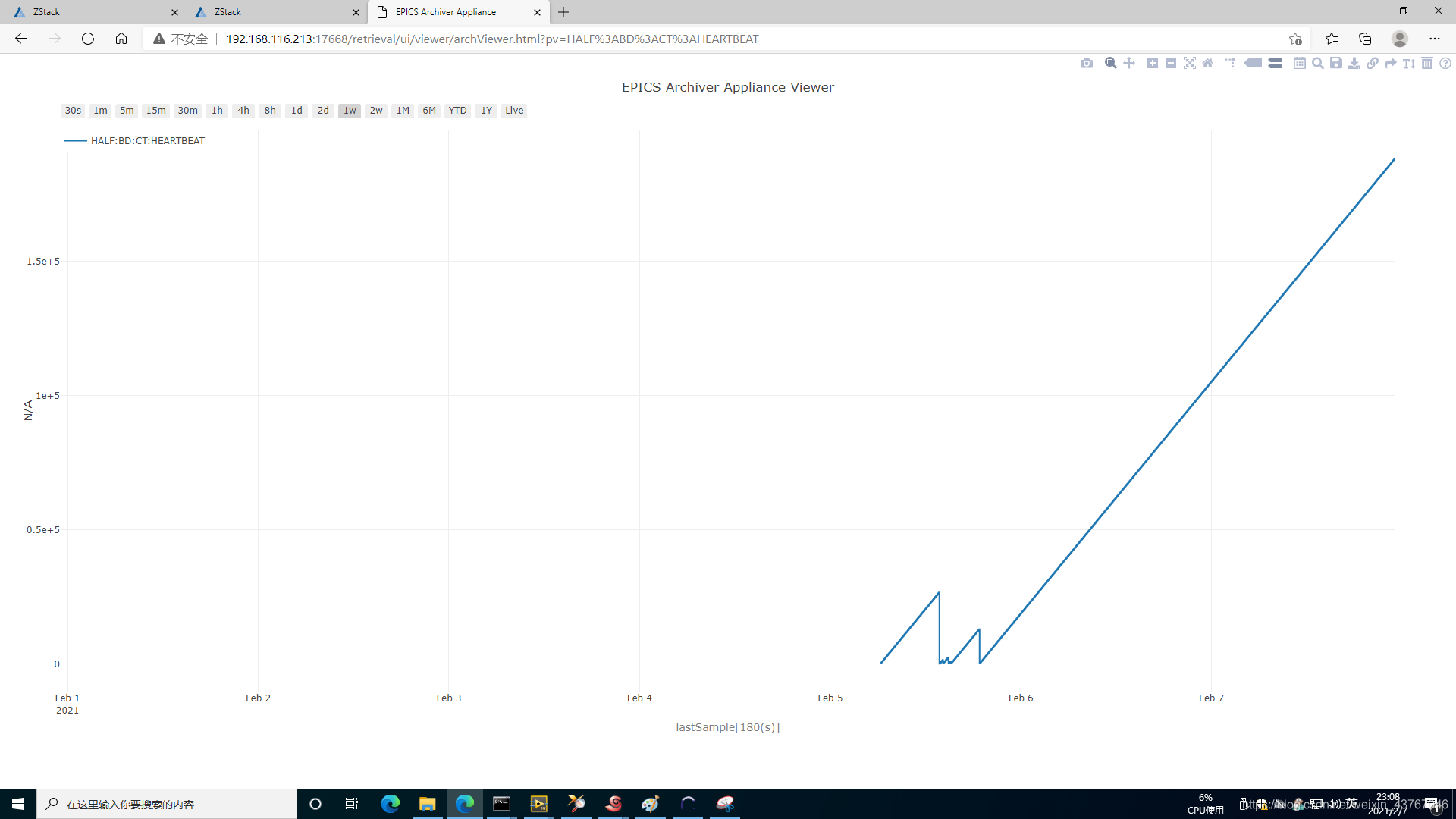

最后上個IOC的heatbeat PV曲線，數值1秒增加一個，前面的鋸齒是除錯IOC總是exit之后再重開，后面就一騎絕塵了，本來想一騎絕塵到開學前再抖抖，冷師兄一問沒憋住，現在放出來讓大家看看：
