Flink架構體系

[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-GP4rEoOL-1612875392113)(/Users/bytedance/Desktop/screenshot-20210202-032808.png)]

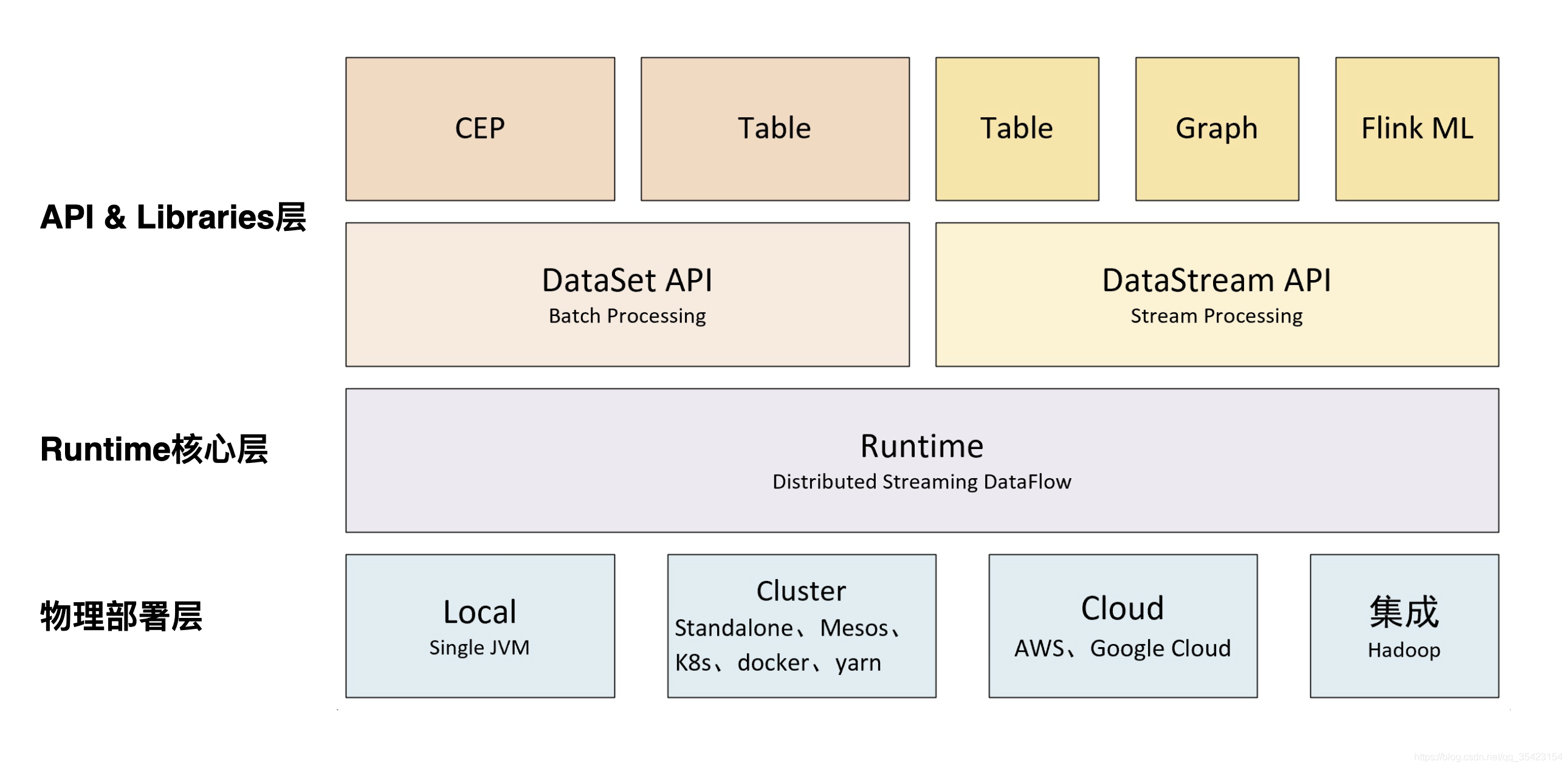

Flink三層體系架構

在Flink整個軟體架構體系中，遵循了分層的架構設計理念，在降低系統耦合度的同時也為上層用戶構建Flink應用提供了豐富且友好的借口，從上圖可以看出Flink的架構體系基本上可以分為以下三層

API & Libraries層
Runtime核心層
物理部署層

API & Libraries層

作為分布式資料處理框架，Flink同時提供了支持流計算和批計算的借口，同時在此基礎之上抽象出不同的應用型別的組件庫，如基于流處理的CEP（復雜事件處理庫）、SQL&Table庫和基于批處理的FlinkML（機器學習庫）、Gelly（圖處理庫）等，

API層包括構建流計算應用的DataStream API和批計算應用的DataSet API，兩者都提供給用戶豐富的資料處理高級API，例如Map、FlatMap操作等，同時也提供比較低級的Process Function API，用戶可以直接操作狀態和時間等底層資料，

Runtime核心層

該層主要負責對上層不同介面提供基礎服務，也是Flink分布式計算框架的核心實作層，支持分布式Stream作業的執行、JobGraph到ExecutionGraph的映射轉換、任務調度等，

物理部署層

該層主要涉及Flink的部署模式，目前Flink支持多種部署模式：本地、集群（Standalone/YARN）、云（GCE/EC2）、Kubenetes，Flink能夠通過該層能夠支持不同的部署，用戶可以根據需要選擇使用對應的部署模式

Flink運行時組件

Flink系統主要由以下四個組件組成

JobManager（任務管理器）
TaskManager（作業管理器）
ResourceManger（資源管理器）
Dispatcher（分發器）

Flink本身是用Java和Scala實作的，因此所有組件都基于JVM（Java虛擬機）運行，

[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-FGaR9sUg-1612875392117)(/Users/bytedance/Desktop/src=http___imgedu.lagou.com_e711c26976c9494d937c6d5c3de1c07e.jpg&refer=http___imgedu.lagou.jpeg)]

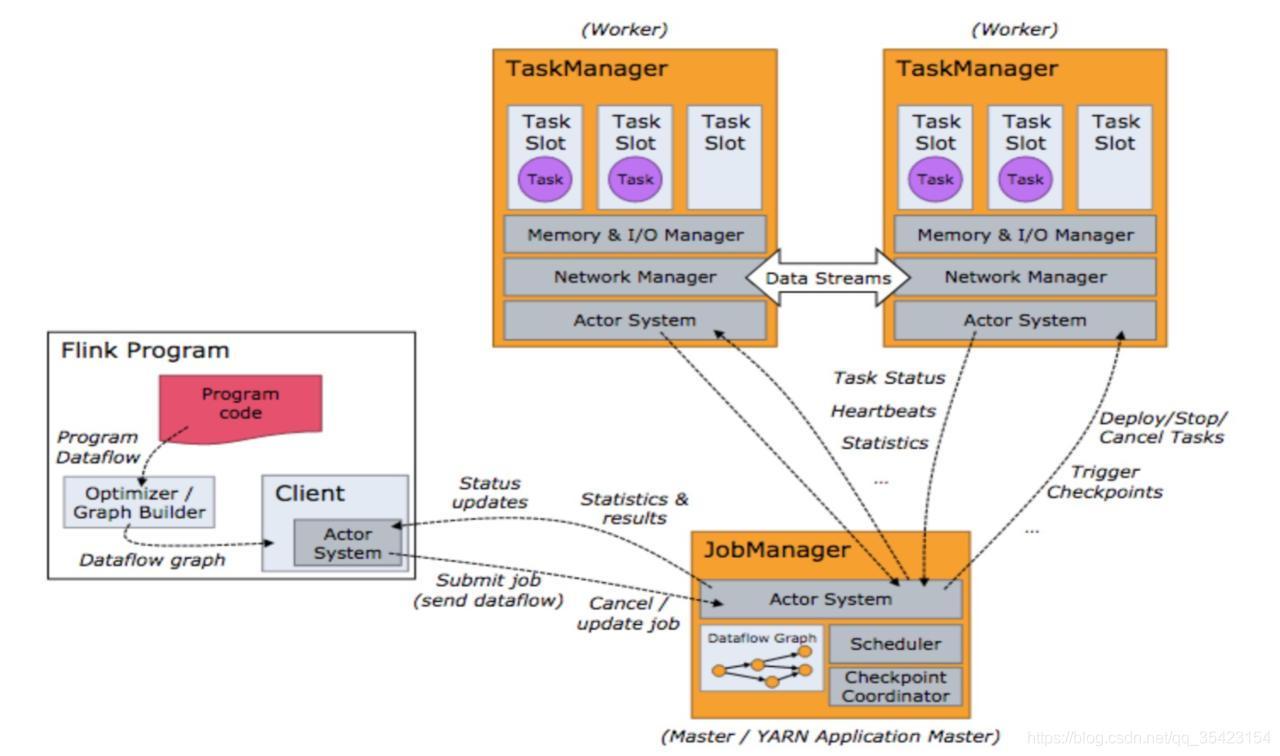

Flink任務調度原理

JobManager

Flink遵循Master-Slave（主從）架構設計原則，JobManager為Master節點，TaskManager為Slave節點，并且所有組件之間的通信都借助Akka，包括任務的狀態以及CheckPoint（檢查點）觸發等資訊，

作為主行程（Master Process），JobManager控制著單個應用程式的執行，也就是每個應用都由一個不同的JobManager管理，
JobManager可以接受需要執行的應用，該應用會包含一個所謂的Job Graph（任務圖），即邏輯Dataflow Graph（資料流圖），以及一個打包了全部所需類、庫以及其他資源的JAR檔案，
JobManager將JobGraph轉化為名為Execution Graph（執行圖）的物理Dataflow Graph，其中包含了所有可以并發實行的任務，
JobManager會從ResourceManager申請執行任務的必要資源——TaskManager slot，一旦它收到了足夠數量的TaskManager slot，它就會將Execution Graph中的任務分發給TaskManager來執行，在執行程序中，JobManager還要負責所有需要集中協調的操作，如創建CheakPoint等，

TaskManager

TaskManager是Flink的作業行程（Worker Process），在Flink的搭建程序中要啟動多個TaskManager，每個TaskManager提供一定數量的slot（處理槽），slot的數量限制了TaskManager可執行的任務數，
TaskManager在啟動之后會向ResourceManager注冊它的slot，當接收到ResourceManager的指示時，TaskManager會向JobManager提供一個或者多個slot，之后JobManager就可以向slot中分配任務來執行，
在執行程序中，運行同一應用的不同任務的TaskManager之間會產生資料交換，

ResourceManger

Flink為不同的環境和資源提供者（如YARN、Kubernetes、Stand-alone）提供了不同的ResourceManger，
ResourceManger負責管理Flink的處理資源單元——TaskManager Slot，
當JobManager申請TaskManager slot時，ResourceManger會指示一個擁有空閑slot的TaskManager將其slot提供給JobManager，如果ResourceManger的slot數無法滿足JobManager的請求，則ResourceManger可以與資源提供者通信，讓他們提供額外的容器來啟動更多的TaskManager行程，同時，ResourceManger還負責終止空閑行程的TaskManager以釋放計算資源，

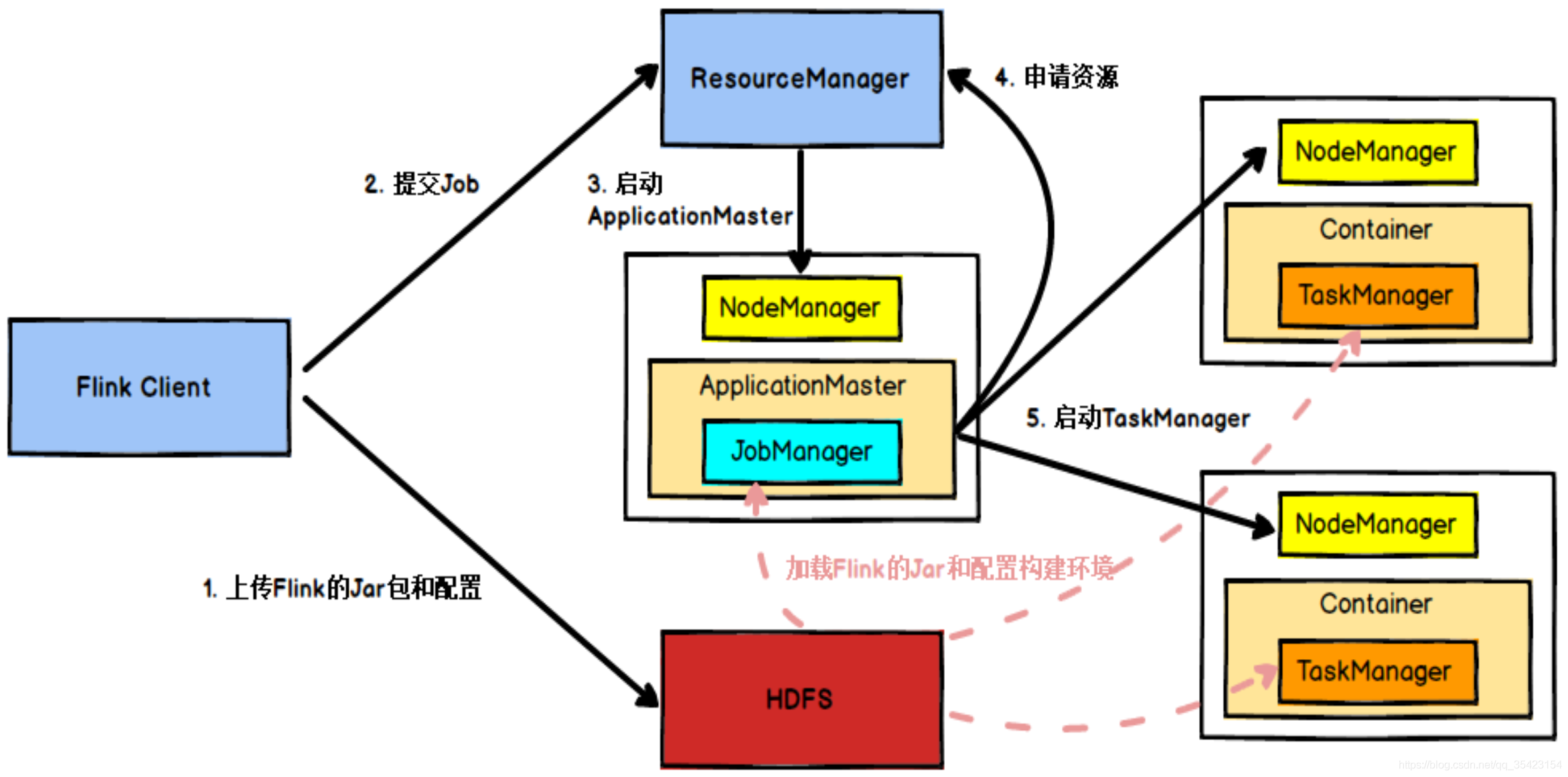

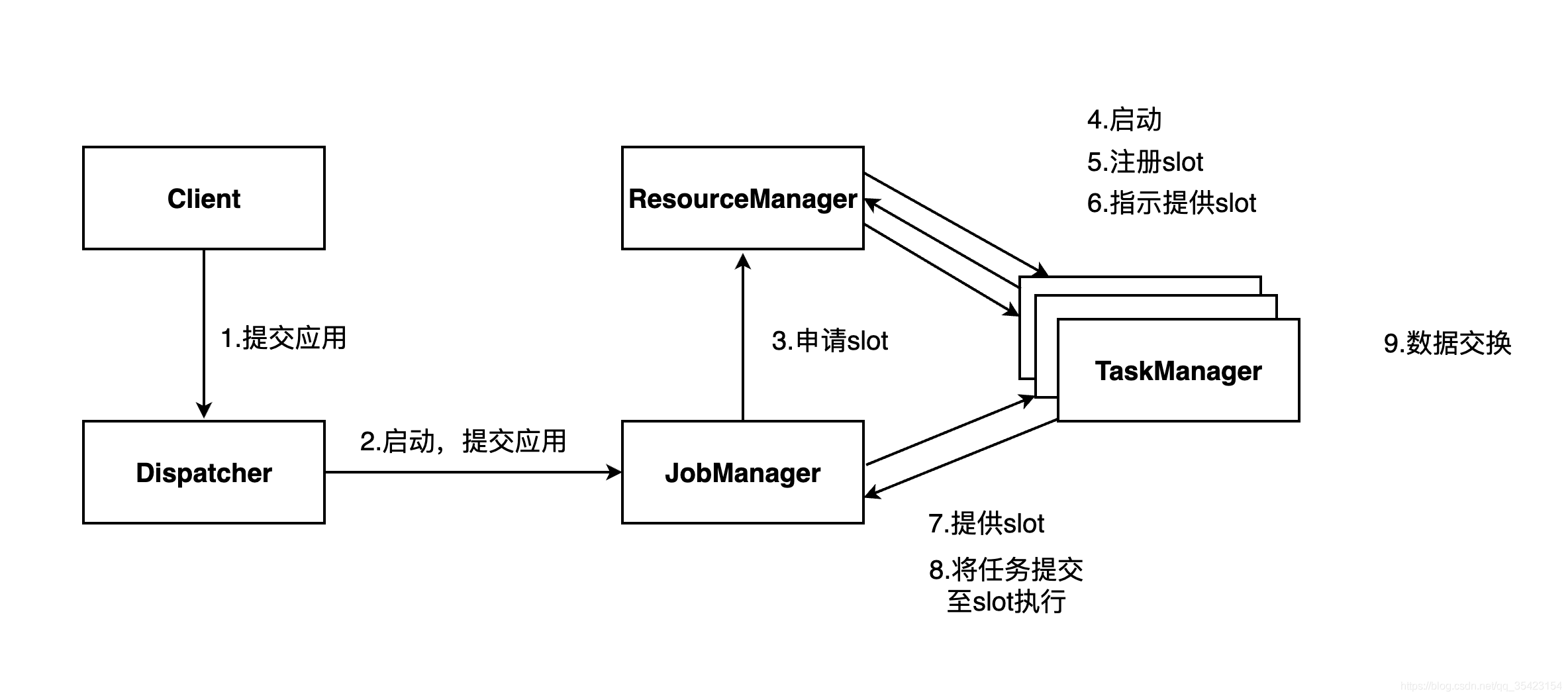

Dispatcher

Dispatcher在會跨多個作業運行，它提供了一個REST介面來讓我們提交需要執行的應用，一旦某個應用提交執行，則Dispatcher會啟動一個JobManager并將應用轉交給它，
REST介面意味著Dispatcher這一集群的HTTP入口可以受到防火墻的保護，
Dispatcher同時還會啟動一個Web UI，用來展示和監控有關作業執行的資訊，
Dispatcher并不是必需的組件，某些應用提交執行的方式可能用不到Dispatcher，
