Flink 運行架構-有解無憂

Flink 調度

Flink-執行邏輯

文章目錄

- 一.角色作用
- 二.任務提交流程
- - 1.1 Standlone
  - 1.2 Yarn
- 三.TaskManager和slots原理
- - 3.1 作用與關系
  - 3.2 共享機制

一.角色作用

Client

Client 為提交 Job 的客戶端，可以是運行在任何機器上（與 JobManager 環境連通即可），提交 Job 后，Client 可以結束行程（Streaming的任務），也可以不結束并等待結果回傳，

JobManager

JobManager 具有許多與協調 Flink 應用程式的分布式執行有關的職責：它決定何時調度下一個 task（或一組 task）、對完成的 task 或執行失敗做出反應、協調 checkpoint、并且協調從失敗中恢復等等，這個行程由三個不同的組件組成：

ResourceManager 負責 Flink 集群中的資源提供、回收、分配 - 它管理 task slots，這是 Flink 集群中資源調度的單位，Flink 為不同的環境和資源提供者（例如 YARN、Mesos、Kubernetes 和 standalone 部署）實作了對應的 ResourceManager，在 standalone 設定中，ResourceManager 只能分配可用 TaskManager 的 slots，而不能自行啟動新的 TaskManager，
Dispatcher 提供了一個 REST 介面，用來提交 Flink 應用程式執行，并為每個提交的作業啟動一個新的 JobMaster，它還運行 Flink WebUI 用來提供作業執行資訊，
JobMaster 負責管理單個JobGraph的執行，Flink 集群中可以同時運行多個作業，每個作業都有自己的 JobMaster，

始終至少有一個 JobManager，高可用（HA）設定中可能有多個 JobManager，其中一個始終是 leader，其他的則是 standby，

TaskManager

TaskManager 在啟動的時候就設定好了槽位數（Slot），每個 slot 能啟動一個 Task，Task 為執行緒，從 JobManager 處接收需要部署的 Task，部署啟動后，與自己的上游建立連接，接收資料并處理，

Slot

Flink 集群是由 JobManager（JM）、TaskManager（TM）兩大組件組成的，每個 JM/TM 都是運行在一個獨立的 JVM 行程中，JM 相當于 Master，是集群的管理節點，TM 相當于 Worker，是集群的作業節點，每個 TM 最少持有 1 個 Slot，Slot 是 Flink 執行 Job 時的最小資源分配單位，在 Slot 中運行著具體的 Task 任務，

二.任務提交流程

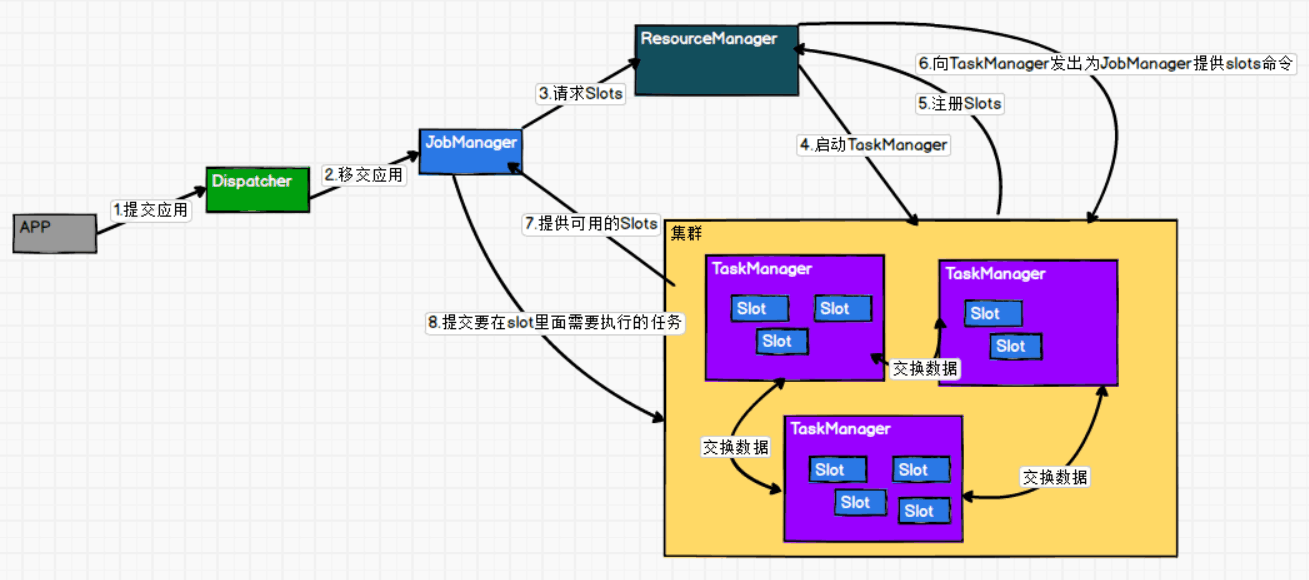

1.1 Standlone

（[圖片地址](https://www.jianshu.com/p/f1b16b74afe3)）

APP程式通過RestFul介面提交給Dispatcher（介面是跨平臺，并且可以直接穿過防火墻，不考慮攔截），
Dispatcher把JobManager行程啟動，把應用交給JobManager，
JobManager拿到應用后，向ResourceManager申請資源（slots），ResourceManager會啟動對應的TaskManager行程，TaskManager空閑的slots會向ResourceManager注冊，
ResourceManager會根據JobManager申請的資源數量，向TaskManager發出指令（這些slots由你提供給JobManager），
TaskManager可以直接和JobManager通信了（它們之間會有心跳包的連接），TaskManager向JobManager提供slots，JobManager向TaskManager分配在slots中執行的任務，
最后，在執行任務程序中，不同的TaskManager會有資料之間的交換，

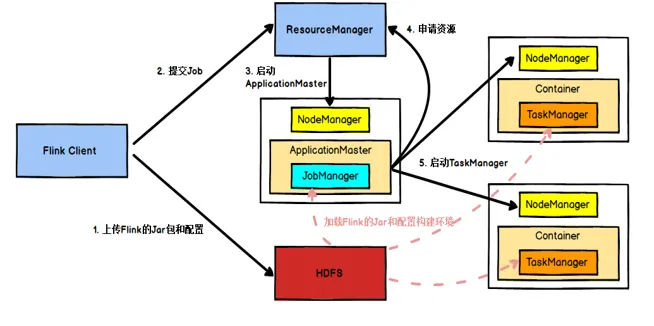

1.2 Yarn

提交App之前，先上傳Flink的Jar包和配置到HDFS，以便JobManager和TaskManager共享HDFS的資料，
客戶端向ResourceManager提交Job，ResouceManager接到請求后，先分配container資源，然后通知NodeManager啟動ApplicationMaster，
ApplicationMaster會加載HDFS的配置，啟動對應的JobManager，然后JobManager會分析當前的作業圖，將它轉化成執行圖（包含了所有可以并發執行的任務），從而知道當前需要的具體資源，
接著，JobManager會向ResourceManager申請資源，ResouceManager接到請求后，繼續分配container資源，然后通知ApplictaionMaster啟動更多的TaskManager（先分配好container資源，再啟動TaskManager），container在啟動TaskManager時也會從HDFS加載資料，
最后，TaskManager啟動后，會向JobManager發送心跳包，JobManager向TaskManager分配任務，

三.TaskManager和slots原理

每個 worker（TaskManager）都是一個 JVM 行程，可以在單獨的執行緒中執行一個或多個 subtask，為了控制一個 TaskManager 中接受多少個 task，就有了所謂的 task slots（至少一個），

3.1 作用與關系

Flink 中每一個 TaskManager 都是一個JVM行程，它可能會在獨立的執行緒上執行一個或多個 subtask，
為了控制一個 TaskManager 能接收多少個 task， TaskManager 通過 task slot 來進行控制（一個 TaskManager 至少有一個 slot）
每個task slot表示TaskManager擁有資源的一個固定大小的子集，假如一個TaskManager有三個slot，那么它會將其管理的記憶體分成三份給各個slot(注：這里不會涉及CPU的隔離，slot僅僅用來隔離task的受管理記憶體)

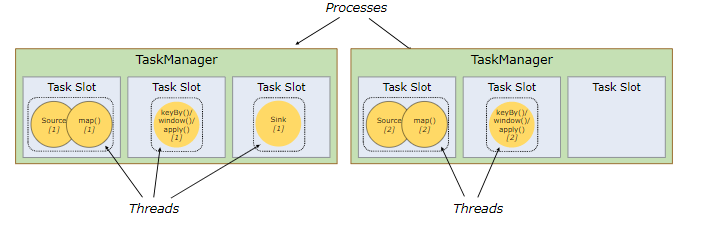

可以通過調整task slot的數量去自定義subtask之間的隔離方式，如一個TaskManager一個slot時，那么每個task group運行在獨立的JVM中，而當一個TaskManager多個slot時，多個subtask可以共同享有一個JVM,而在同一個JVM行程中的task將共享TCP連接和心跳訊息，也可能共享資料集和資料結構，從而減少每個task的負載，

3.2 共享機制

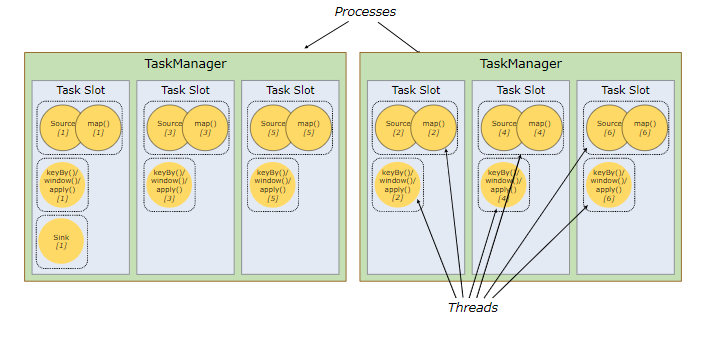

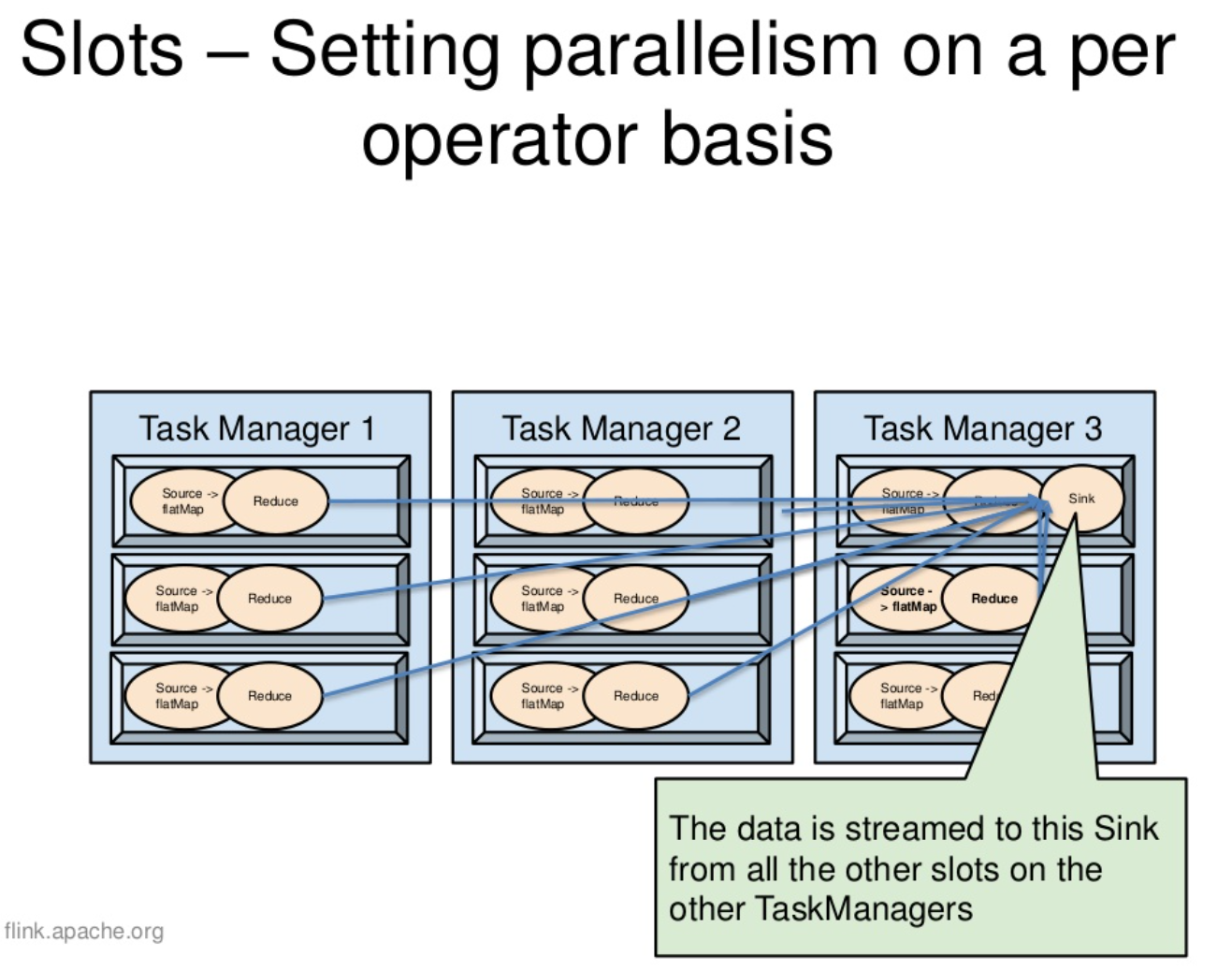

默認情況下，Flink 允許子任務共享 slot，即使它們是不同任務的子任務（前提是它們來自同一個job），這樣的結果是，一個 slot 可以保存作業的整個管道，

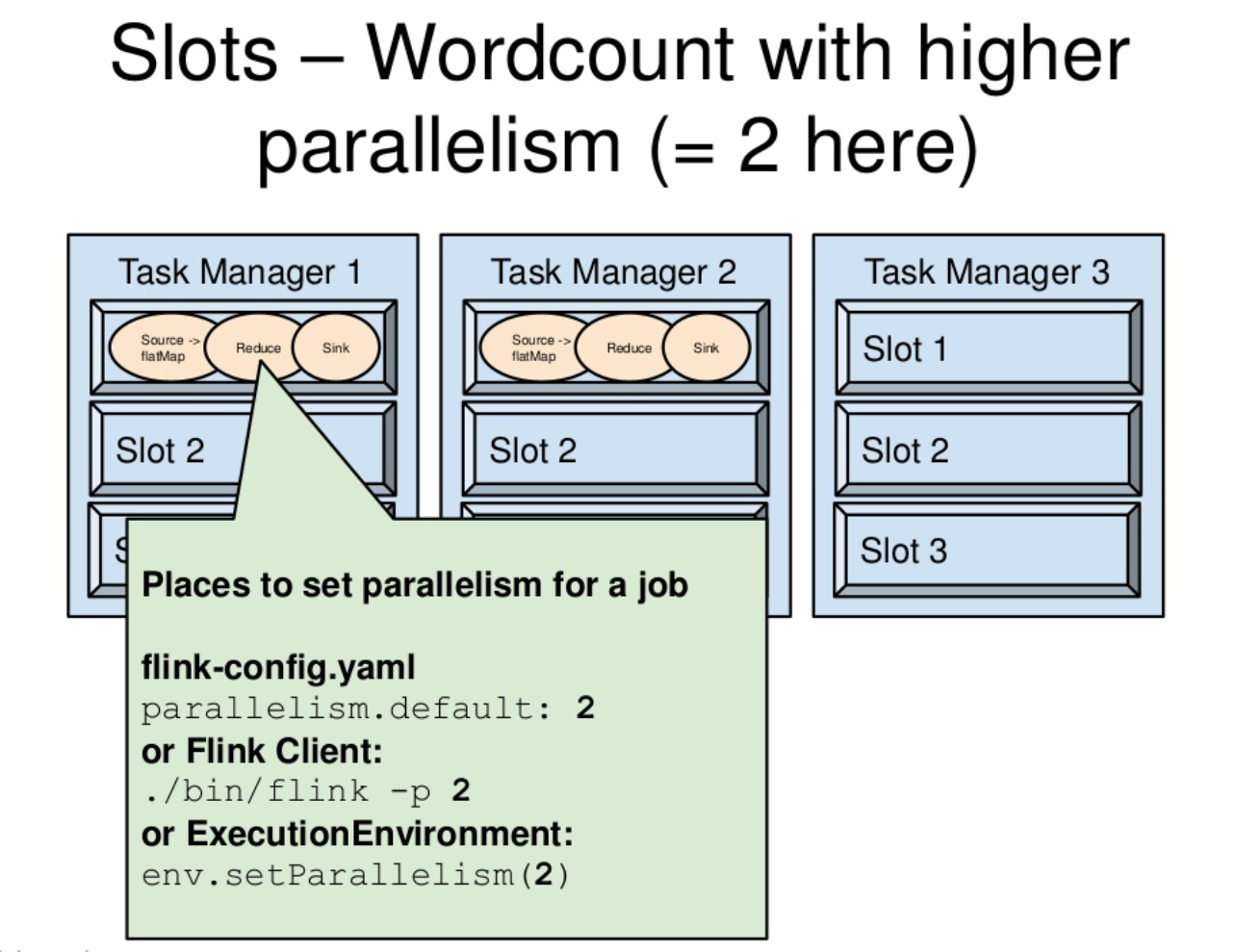

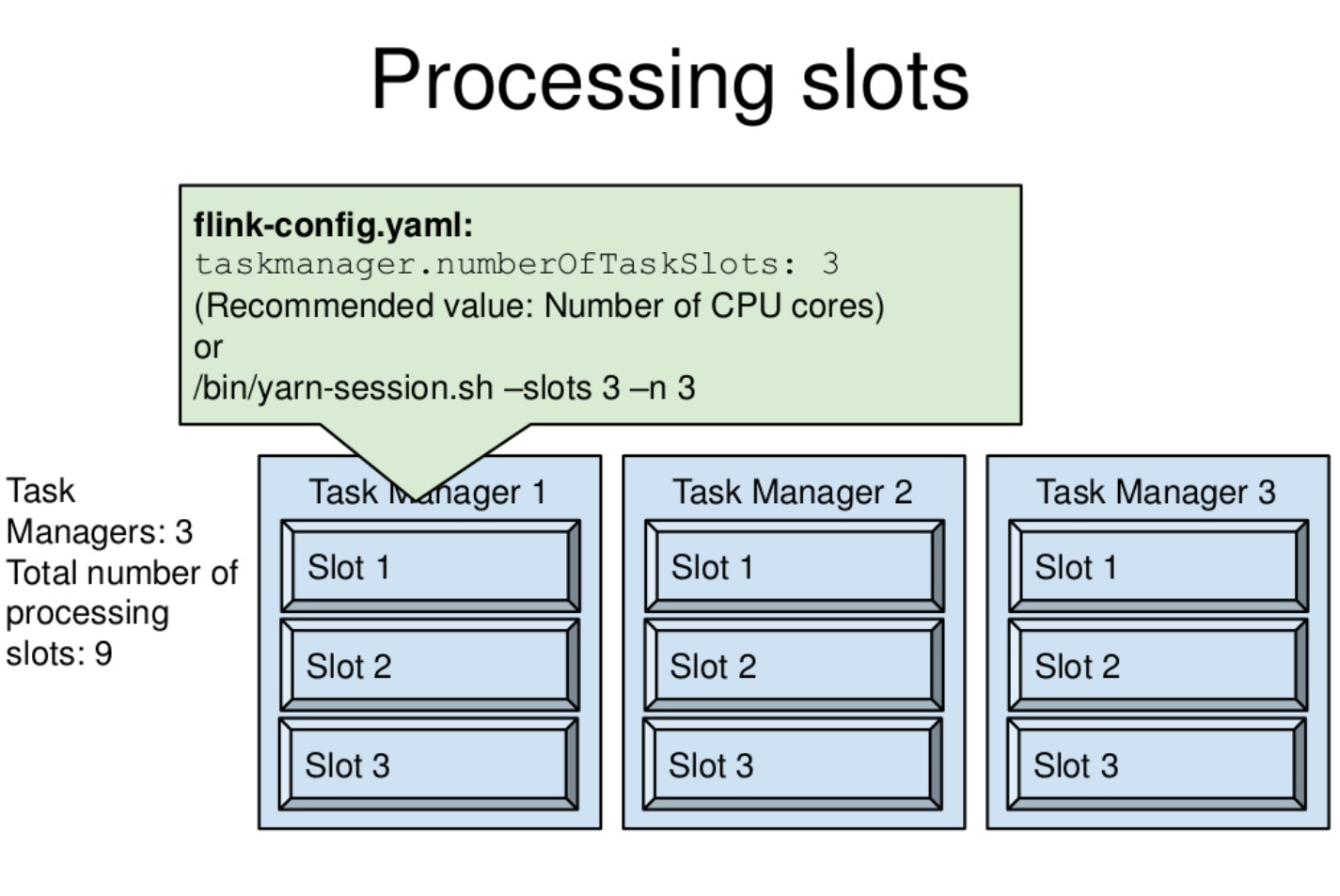

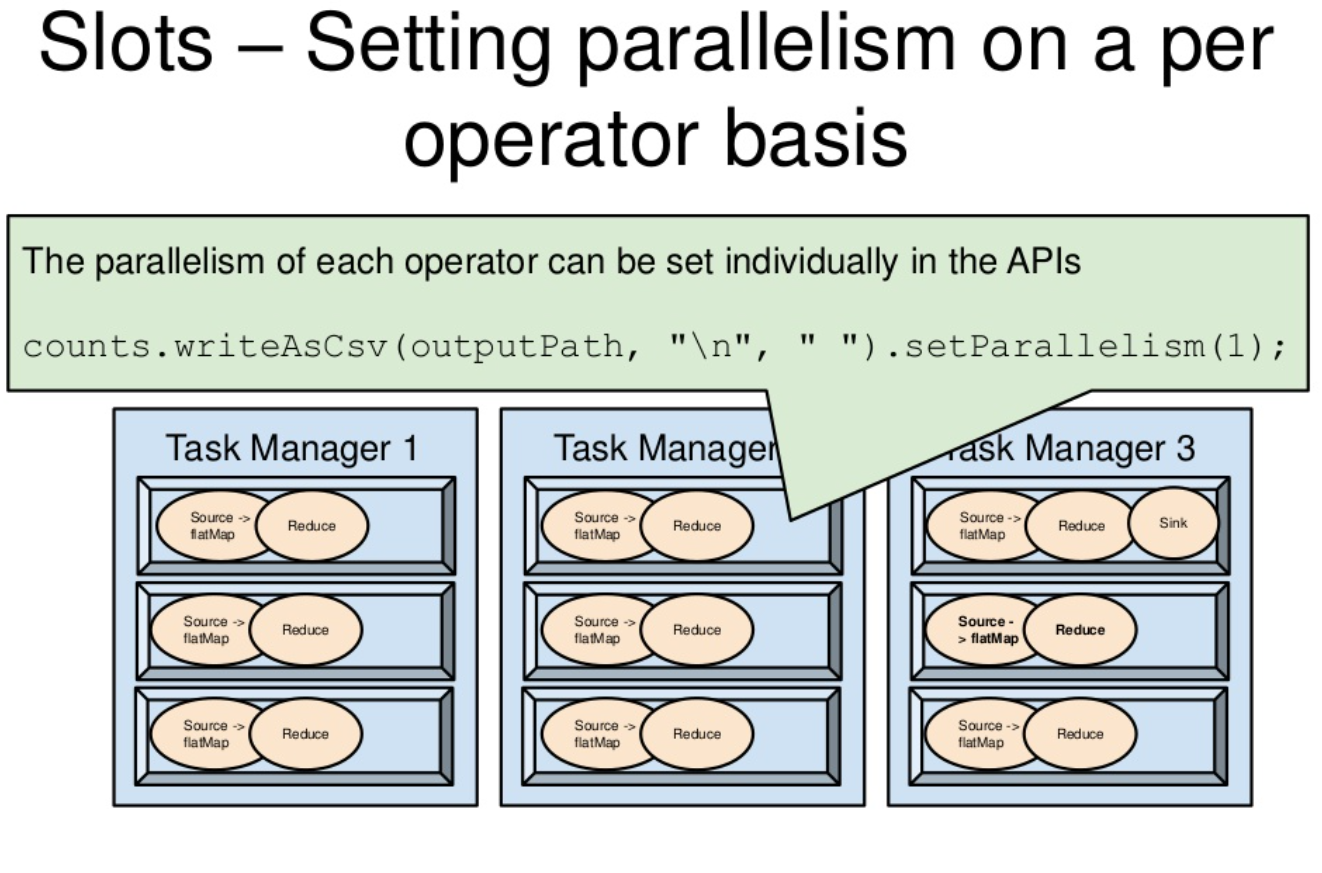

Task Slot 是靜態的概念，是指 TaskManager 具有的并發執行能力，可以通過引數taskmanager.numberOfTaskSlots進行配置；而并行度parallelism是動態概念，即TaskManager運行程式時實際使用的并發能力，可以通過引數parallelism.default進行配置，

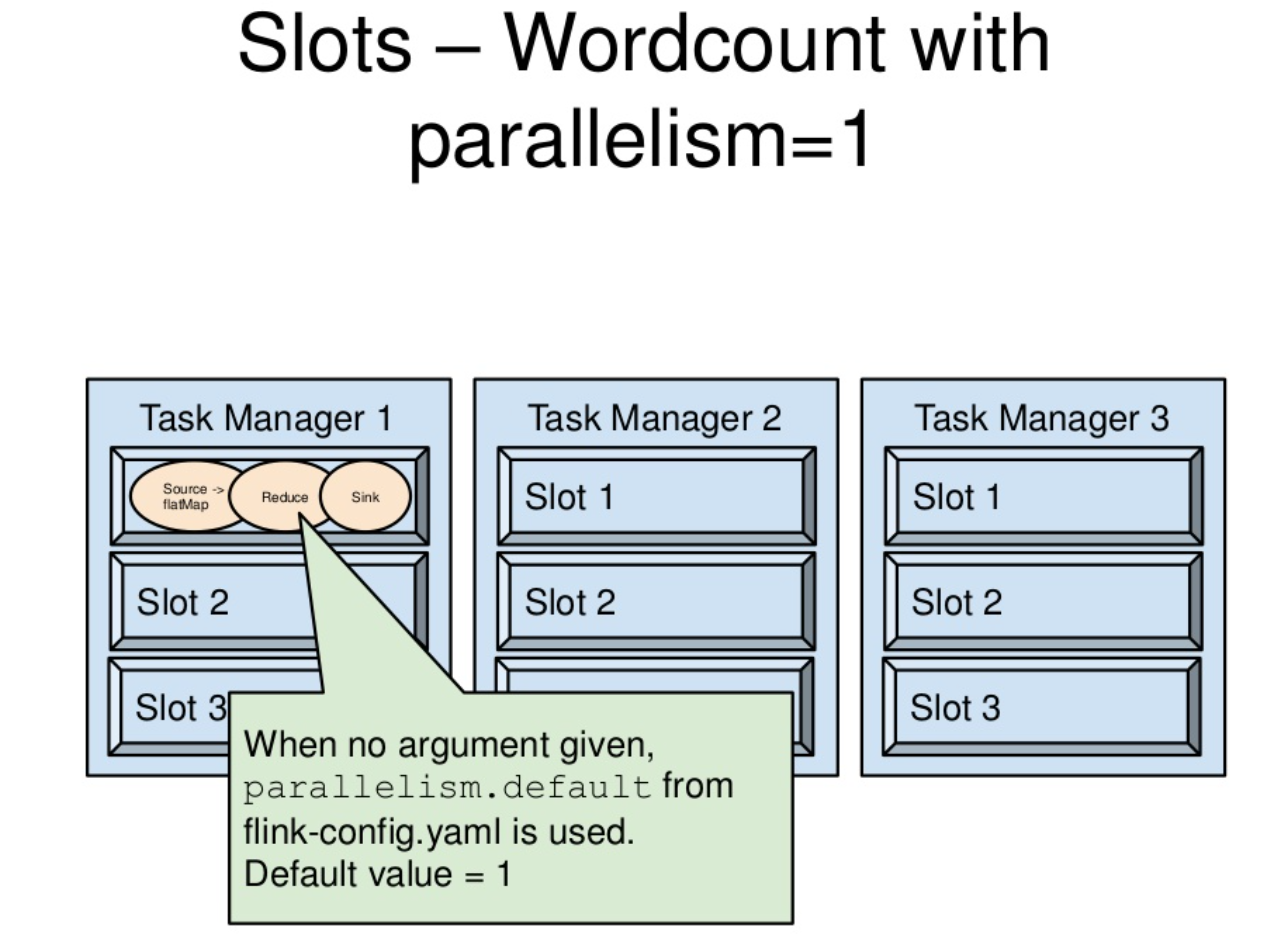

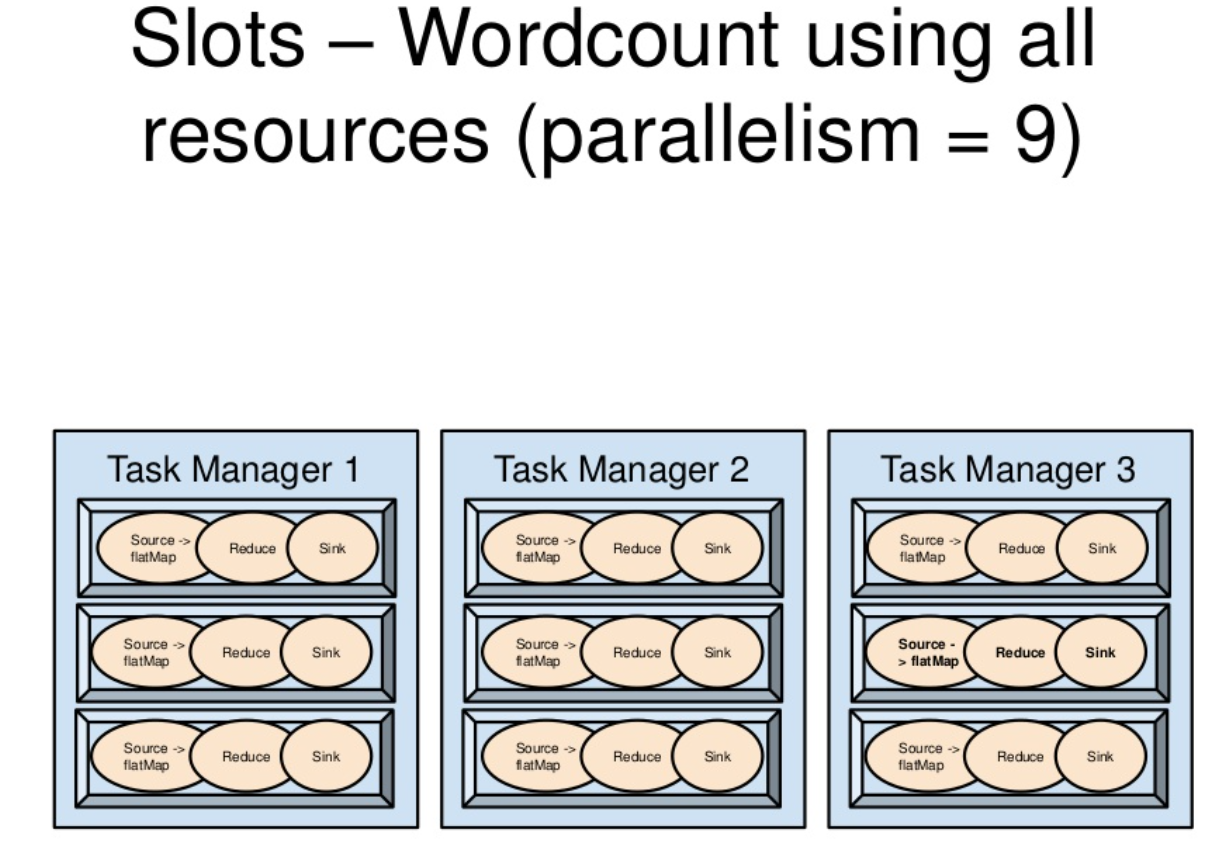

舉例：如果總共有3個TaskManager,每一個TaskManager中分配了3個TaskSlot,也就是每個TaskManager可以接收3個task,這樣我們總共可以接收9個TaskSot，但是如果我們設定parallelism.default=1，那么當程式運行時9個TaskSlot將只有1個運行，8個都會處于空閑狀態，所以要學會合理設定并行度！
