1. 目的

將抽象部分與它的實作部分分離，使得它們都可以獨立地變化，

橋接模式（Bridge）也稱：柄體模式(Handle and Body)或介面模式(Interface)，

2. 解讀

類比：

先舉一個生活中的例子，比如“蠟筆”，如果我們需要12種顏色，那么我們準備12支對應顏色的蠟筆即可，但如果我們需要大、中、小號的三種蠟筆，并且都要有12種顏色，我們可能不得不買3盒不同型號的蠟筆，并且每盒都包含12種顏色，
有沒有其它的思路呢？如果是毛筆呢？可不可以準備大、中、小三只毛筆，然后配上12種顏色盒呢？兩種方案有什么不同？在這個場景中，如果使用蠟筆，我們將需要準備 3 * 12，共計36支，但若使用毛筆，則只需要準備3支 + 12種對應的顏料盒即可，哈哈，找到不同點了么？😉
在這個例子中其實包含了兩個維度：型號與顏色，對于蠟筆，型號與顏色是“強耦合”關系，型號與顏色的變化是系結在一起的；但對于毛筆，型號與顏色是“弱耦合”關系，顏色維度（顏料盒）和型號（毛筆大小）維度可以獨立變化，

由上面的例子，可以引出我們面向物件世界中的一個重要模式，也即橋接模式(Bridge Pattern)，這個模式的核心點在于分離不同維度的變化，例如之前提及到的預留出口類模式，就是橋接模式的一個典型應用場景，在本篇中，我們將進一步闡釋這個模式的內核思想，

應用場景：

在某些場景中，當物件有多個維度的變化（最典型的場景就是2個維度），例如抽象/平臺、前端/后端等，則可以使用橋接模式，橋接模式使得物件的其中任何一個維度都可以相互結合使用，
例如，不同作業系統下，對于不同圖片格式的處理和顯示，可以使用橋接模式，達成作業系統維度和圖片處理維度的分離，
再舉一個實際的例子，比如，在不同國家會計準則下，企業稅費的計算與報表出具，這個場景下的2個維度即“報表規范” 和“稅費的計算”，分別基于這連個維度建模，并使用橋接模式讓連個物件實作“聚合”，組成“松耦合”的架構，
此模式的核心在于，在建模程序中，充分理解和應用“聚合/合成”原則，

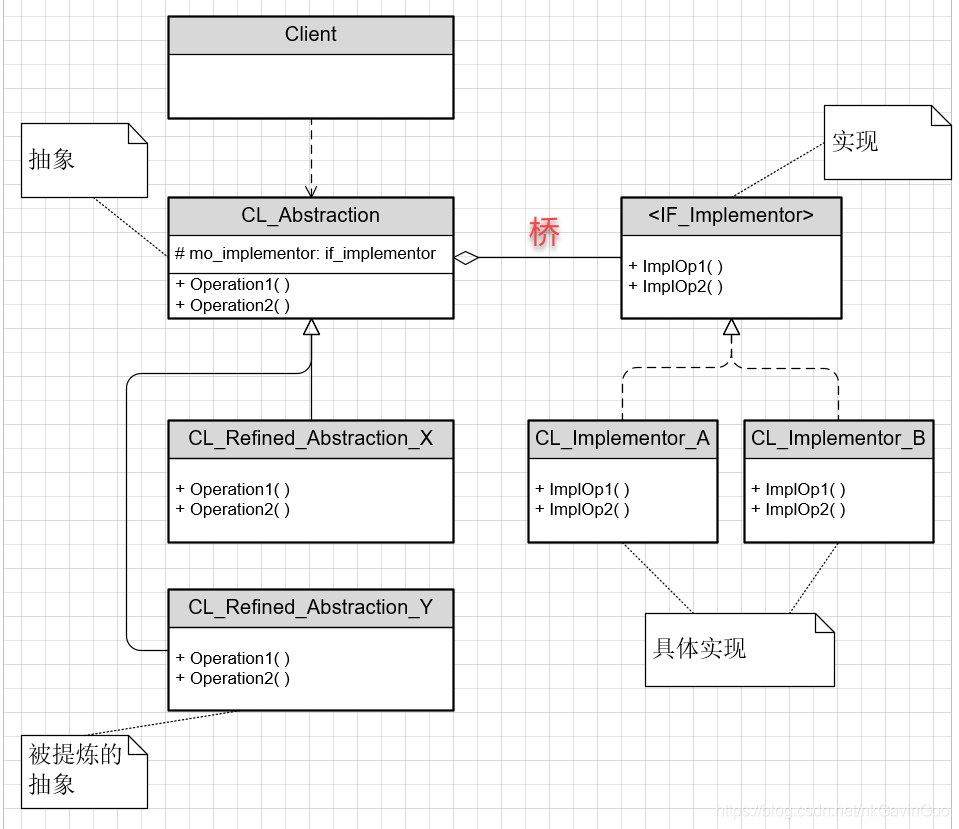

類圖：
在這里插入圖片描述

各種角色：

Abstraction - 抽象，定義了客戶端可以訪問的抽象介面（例如：定義的圖片顯示介面），并參考Implementor的實體物件，
RefinedAbstraction - 被提煉的抽象，可進一步擴展和豐富Abstraction的行為（例如：實作abstraction介面，并豐富在不同作業系統下，對于顯卡的驅動動作）
Implementor - 實作，為具體的實作定義了抽象的介面行為，（例如：圖片顯示）
ConcreteImplementor - 具體的實作，實作具體的功能，（例如：jpg圖片的顯示，png圖片的顯示）

注意：通常情況下，抽象Abstraction部分的介面和實作Implementor部分的介面是不同的, 抽象Abstraction的介面是面向客戶端Client的，實作Implementor部分的介面是面向具體的實作物件的，

要點：

“橋接模式” 的優點在于，其分離的抽象和實作之間的耦合關系，讓兩個維度可以獨立的變化，提升的架構的靈活性，
當然，“橋接模式” 的引入增加了系統設計的復雜性，需要更多的effort，同時，這種間接的參考關系，在一定程度上也對performance帶來一些影響，

體現的設計原則：

單一職責原則 - 按維度分工，職責單一而清晰
開放封閉原則 - 不同的維度間，可以獨立擴展
除此之外，橋接模式是合成/聚合復用原則的一個典型應用，“合成/聚合復用原則”告訴我們，要盡量使用合成/聚合的關系去完成設計，盡量不要使用類的繼承，因為繼承是一種“強依賴”關系，父類的變動會直接影響子類的變化，基于繼承關系建立模型，如若使用子類時，解決不了新的問題，則父類就會需要被重寫、或重新設計，這種“強依賴”關系限制了面向物件的靈活性，并最終限制了復用性，
“合成/聚合復用原則”的好處在于，優先使用物件的合成/聚合將有助于保持每個類的封裝，并被集中到單個任務上，這樣的類和類的繼承層次會保持較小的規模，并且不太可能增長成為不可控制的龐然大物，

設計模式辨析：

配接器模式：配接器是從一些現有組件的介面中解耦一個抽象，相反，橋模式通過設計提前實作解耦，并考慮到未來的可擴展性，通常，配接器和Adaptee的介面有點相似，而橋模式則并非如此，

3. 舉例

3.1 橋接模式的典型代碼

下面給出了“橋接模式”的架構代碼，abstraction與Implementor進行了解耦合，通過合成關系（橋接）進行弱關聯，

REPORT zbridge_pattern.
**********************************************************************
* abstraction per dimensions
**********************************************************************
INTERFACE lif_implementor.
  METHODS do_operation_1.
  METHODS do_operation_2.
ENDINTERFACE.

CLASS lcl_abstraction DEFINITION ABSTRACT.
  PUBLIC SECTION.
    METHODS set_implementor
      IMPORTING
        io_imp TYPE REF TO lif_implementor.
    METHODS do_action_1 ABSTRACT.
    METHODS do_action_2 ABSTRACT.
  PROTECTED SECTION.
    DATA mo_implementor TYPE REF TO lif_implementor.
ENDCLASS.

CLASS lcl_abstraction IMPLEMENTATION.
  METHOD set_implementor.
    mo_implementor = io_imp.
  ENDMETHOD.
ENDCLASS.
**********************************************************************
* implementation
**********************************************************************
CLASS lcl_implementor_a DEFINITION FINAL CREATE PUBLIC.
  PUBLIC SECTION.
    INTERFACES lif_implementor.
ENDCLASS.

CLASS lcl_implementor_a IMPLEMENTATION.
  METHOD lif_implementor~do_operation_1.
    WRITE / 'Do operation 1 in implementor A' .
  ENDMETHOD.

  METHOD lif_implementor~do_operation_2.
    WRITE / 'Do operation 2 in implementor A' .
  ENDMETHOD.
ENDCLASS.

CLASS lcl_implementor_b DEFINITION FINAL CREATE PUBLIC.
  PUBLIC SECTION.
    INTERFACES lif_implementor.
ENDCLASS.

CLASS lcl_implementor_b IMPLEMENTATION.
  METHOD lif_implementor~do_operation_1.
    WRITE / 'Do operation 1 in implementor B' .
  ENDMETHOD.

  METHOD lif_implementor~do_operation_2.
    WRITE / 'Do operation 2 in implementor B' .
  ENDMETHOD.
ENDCLASS.
**********************************************************************
CLASS lcl_refined_abstraction_x DEFINITION FINAL CREATE PUBLIC
INHERITING FROM lcl_abstraction.
  PUBLIC SECTION.
    METHODS:
      do_action_1 REDEFINITION,
      do_action_2 REDEFINITION.
ENDCLASS.

CLASS lcl_refined_abstraction_x IMPLEMENTATION.
  METHOD do_action_1.
    WRITE / 'Do action 1 in abstraction X'.
    mo_implementor->do_operation_1(  ).
  ENDMETHOD.

  METHOD do_action_2.
    WRITE / 'Do action 2 in abstraction X'.
    mo_implementor->do_operation_2(  ).
  ENDMETHOD.
ENDCLASS.

CLASS lcl_refined_abstraction_y DEFINITION FINAL CREATE PUBLIC
INHERITING FROM lcl_abstraction.
  PUBLIC SECTION.
    METHODS:
      do_action_1 REDEFINITION,
      do_action_2 REDEFINITION.
ENDCLASS.

CLASS lcl_refined_abstraction_y IMPLEMENTATION.
  METHOD do_action_1.
    WRITE / 'Do action 1 in abstraction Y'.
    mo_implementor->do_operation_1(  ).
  ENDMETHOD.

  METHOD do_action_2.
    WRITE / 'Do action 2 in abstraction Y'.
    mo_implementor->do_operation_2(  ).
  ENDMETHOD.
ENDCLASS.
**********************************************************************
START-OF-SELECTION.
**********************************************************************
  DATA(lo_abstraction_x) = NEW lcl_refined_abstraction_x(  ).
  DATA(lo_abstraction_y) = NEW lcl_refined_abstraction_y(  ).
  DATA(lo_imp_a) = NEW lcl_implementor_a(  ).
  DATA(lo_imp_b) = NEW lcl_implementor_b(  ).

  lo_abstraction_x->set_implementor( lo_imp_a ).
  lo_abstraction_x->do_action_1(  ).
  lo_abstraction_x->do_action_2(  ).

  lo_abstraction_y->set_implementor( lo_imp_b ).
  lo_abstraction_y->do_action_1(  ).
  lo_abstraction_y->do_action_2(  ).

運行結果：

可以看到，Abstraction X與 Implementor A進行組合，Abstraction Y與 Implementor B進行組合，當然，也可以直接實作，Abstraction X與 Implementor B進行組合，Abstraction Y與 Implementor A進行組合，

這就是橋接模式帶來的靈活性，
在這里插入圖片描述

3.2 圖片顯示與作業系統的分離

下面給出了一個具體的例子，分離“圖片顯示”和“作業系統”兩個維度，從而使得兩個維度可以獨立變化，

REPORT zbridge_pattern2.
**********************************************************************
* abstraction per dimensions
**********************************************************************
INTERFACE lif_image_imp.
  METHODS display.
ENDINTERFACE.

CLASS lcl_image DEFINITION ABSTRACT.
  PUBLIC SECTION.
    METHODS set_image_implementor
      IMPORTING
        io_imp TYPE REF TO lif_image_imp.
    METHODS output_image ABSTRACT.
  PROTECTED SECTION.
    DATA mo_image_imp TYPE REF TO lif_image_imp.
ENDCLASS.

CLASS lcl_image IMPLEMENTATION.
  METHOD set_image_implementor.
    mo_image_imp = io_imp.
  ENDMETHOD.
ENDCLASS.
**********************************************************************
* implementation
**********************************************************************
CLASS lcl_image_imp_jpg DEFINITION FINAL CREATE PUBLIC.
  PUBLIC SECTION.
    INTERFACES lif_image_imp.
ENDCLASS.

CLASS lcl_image_imp_jpg IMPLEMENTATION.
  METHOD lif_image_imp~display.
    WRITE / 'Display a .jpg file' .
  ENDMETHOD.
ENDCLASS.

CLASS lcl_image_imp_png DEFINITION FINAL CREATE PUBLIC.
  PUBLIC SECTION.
    INTERFACES lif_image_imp.
ENDCLASS.

CLASS lcl_image_imp_png IMPLEMENTATION.
  METHOD lif_image_imp~display.
    WRITE / 'Display a .png file' .
  ENDMETHOD.
ENDCLASS.
**********************************************************************
CLASS lcl_image_windows DEFINITION FINAL CREATE PUBLIC
INHERITING FROM lcl_image.
  PUBLIC SECTION.
    METHODS: output_image REDEFINITION.
ENDCLASS.

CLASS lcl_image_windows IMPLEMENTATION.
  METHOD output_image.
    WRITE / 'Prepare windows system environment...'.
    mo_image_imp->display(  ).
  ENDMETHOD.
ENDCLASS.

CLASS lcl_image_linux DEFINITION FINAL CREATE PUBLIC
INHERITING FROM lcl_image.
  PUBLIC SECTION.
    METHODS: output_image REDEFINITION.
ENDCLASS.

CLASS lcl_image_linux IMPLEMENTATION.
  METHOD output_image.
    WRITE / 'Prepare Linux system environment...'.
    mo_image_imp->display(  ).
  ENDMETHOD.
ENDCLASS.
**********************************************************************
START-OF-SELECTION.
**********************************************************************
  DATA(lo_image_windows) = NEW lcl_image_windows(  ).
  DATA(lo_image_linux) = NEW lcl_image_linux(  ).
  DATA(lo_image_jpg) = NEW lcl_image_imp_jpg(  ).
  DATA(lo_image_png) = NEW lcl_image_imp_png(  ).

  lo_image_windows->set_image_implementor( lo_image_jpg ).
  lo_image_windows->output_image(  ).
  lo_image_windows->set_image_implementor( lo_image_png ).
  lo_image_windows->output_image(  ).

  lo_image_linux->set_image_implementor( lo_image_jpg ).
  lo_image_linux->output_image(  ).
  lo_image_linux->set_image_implementor( lo_image_png ).
  lo_image_linux->output_image(  ).

運行結果：

可以看到，由于獨立了“作業系統”與“圖片顯示”兩個維度，使得兩種維度可以獨立變化和組合，
在這里插入圖片描述

以上，是本篇對橋接模式的總結，歡迎分享、留言，😉
