IPSec基礎知識

IPSec (Internet 協議安全)是一個工業標準網路安全協議，為IP 網路通信提供透明的安全服務，保護TCP/IP 通信免遭竊聽和篡改，可以有效抵御網路攻擊，同時保持易用性，

IPSec通過在IPSec對等體間建立雙向安全聯盟，形成一個安全互通的IPSec隧道，來實作Internet 上資料的安全傳輸，

IPSec特性

1.訪問控制：通信對等體認證機制，對于通信的對等體進行認證，從而完成訪問控制功能，

2.無連接的完整性、資料來源驗證：通過報文認證，防止傳輸程序中資料被篡改，確保發出資料和接收資料的一致性，IPSec利用Hash函式為每個資料包產生–個加密校驗和，接收方在打開包前先計算校驗和，若包遭篡改導致校驗和不相符，資料包即被丟棄，驗證資料源，以保證資料來自真實的發送者(IP報文頭內的源地址)，

3.防重放：通過AH或者ESP的防重放視窗結合認證，來抵御重放攻擊，確保每個IP包的唯一性，保證資訊萬一被截取復制后，不能再被重新利用、重新傳輸回目的地址，該特性可以防止攻擊者截取破譯資訊后，再用相同的資訊包冒取非法訪問權，

4.機密性（加密）：通過ESP的加密功能以及ESP協議的報文填充功能來完成，在傳輸前，對資料進行加密，可以保證在傳輸程序中，即使資料包遭截取，資訊也無法被讀出，該特性在IPSec中為可選項，與IPSec策略的具體設定相關，

IPSec組成部分

IPSec包括認證頭協議AH(AuthenticationHeader)、封裝安全載荷協議ESP(Encapsulating Security Payload)、因特網密鑰交換協議IKE (Internet Key Exchange)，用于保護主機與主機之間、主機與網關之間、網關與網關之間的一-個或多個資料流，

其中，AH和ESP這兩個安全協議用于提供安全服務，IKE協議用于密鑰交換，

IPSec對等體

IPSec用于在協商發起方和回應方這兩個端點之間提供安全的IP通信，通信的兩個端點被稱為IPSec對等體，其中，端點可以是網關路由器，也可以是主機，

IPSec隧道

IPSec為對等體間建立IPSec隧道來提供對資料流的安全保護，一對IPSec對等體間可以存在多條IPSec隧道，針對不同的資料流各選擇一條隧道對其進行保護，例如有的資料流只需要認證、有的需要認證和加密，

IPSec對資料的加密是以資料包為單位，而不是以整個資料流為單位，發送方對要保護的資料包進行加密封裝，在Internet上傳輸，接收方采用相同的引數對報文認證、解封
裝，以得到原始資料，

安全聯盟（Security Association）

定義：安全聯盟是要建立IPSec隧道的通信雙方對隧道引數的約定，包括隧道兩端的IP地址、隧道采用的驗證方式、驗證演算法、驗證密鑰、加密演算法、加密密鑰、共享密鑰以及生存周期等一系列引數，

安全聯盟由一個三元組來唯一標識：安全引數索引(SPI, Security Parameter Index) 、目的IP地址、安全協議號(AH或ESP) ，SPI是為唯一標識SA而生成的一個32位元的數值，它在IPSec頭中傳輸，

安全聯盟是IPSec的基礎，也是IPSec的本質，SA是通信對等體間對某些要素的約定，例如，使用哪種安全協議、協議的操作模式(傳輸模式和隧道模式)、加密演算法(DES和3DES)、特定流中保護資料的共享密鑰以及密鑰的生存周期等，對等體間需要通過手工配置或IKE協議協商匹配的引數才能建立起安全聯盟，

單向性：在兩個對等體之間的雙向通信，最少需要兩個安全聯盟來分別對兩個方向的資料流進行安全保護，入站資料流和出站資料流分別由入站SA和出站SA進行處理，如果希望同時使用AH和ESP來保護對等體間的資料流，則分別需要兩個SA，一個用于AH，另一個用于ESP，

AH安全協議

AH是一種基于IP的傳輸層協議，協議號為51，
只能支持認證，不支持加密，
對整個頭部進行認證，

AH對資料包和認證密鑰進行Hash計算，接收方收到帶有計算結果的資料包后，執行同樣的Hash計算并與原計算結果比較，傳輸程序中對資料的任何更改將使計算結果無效，這樣就提供了資料來源認證和資料完整性校驗，AH協議的完整性驗證范圍為整個IP報文，

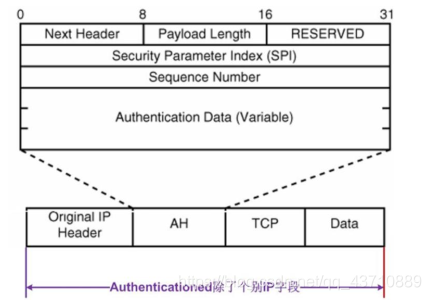

AH包結構

在這里插入圖片描述

AH報文頭欄位含義：

欄位	長度	含義
下一頭部	8位元	標識AH報文頭后面的負載型別，傳輸模式下，是被保護的上層協議（TCP或UDP）或ESP協議的編號；隧道模式下，是IP協議或ESP協議的編號，注意：當AH與ESP協議同時使用時，AH報文頭的下一頭部為ESP報文頭，
負載長度	8位元	表示以32位元為單位的AH報文頭長度減2，預設為4，
保留欄位	16位元	保留將來使用，預設為0，
SPI	32位元	IPSec安全引數索引，用于標識有相同IP地址和相同安全協議的不同IPSec安全聯盟，
序列號	32位元	是一個從1開始的單項遞增的計數器，唯一地標識每一個資料包，用于防止重放攻擊，
認證資料	一個變長欄位，長度為32位元的整數倍，通常為96位元，	該欄位包含資料完整性校驗值 ICV（Integrity Check Value），用于接收方進行完整性校驗，可選擇的認證演算法有MD5、SHA1、SHA2、SM3，

ESP安全協議

ESP支持加密和認證，

ESP是一種基于IP的傳輸層協議，協議號為50，其作業原理是在每一個資料包的標準IP報頭后面添加一個ESP報文頭，并在資料包后面追加一個ESP尾（ESP Tail和ESP Auth data），與AH不同的是，ESP將資料中的有效載荷進行加密后再封裝到資料包中，以保證資料的機密性，但ESP沒有對IP頭的內容進行保護，

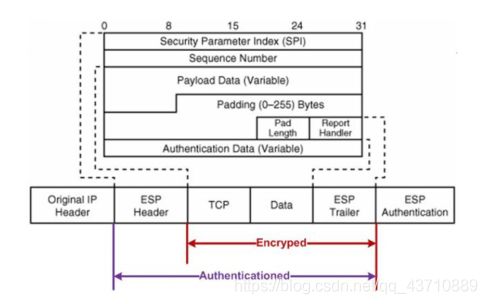

ESP包結構

在這里插入圖片描述

欄位	長度	含義
SPI	32位元	IPSec安全引數索引，用于標識有相同IP地址和相同安全協議的不同IPSec安全聯盟，
序列號	32位元	是一個從1開始的單項遞增的計數器，唯一地標識每一個資料包，用于防止重放攻擊，
負載資料	—	包含由下一頭部欄位給出的變長資料，
填充欄位	—	用于增加ESP報文頭的位數，填充欄位的長度與負載資料的長度和演算法有關，當待加密報文的明文長度不是加密演算法所要求的塊長度時，需要進行填充補齊，
填充長度	8位元	給出前面填充欄位的長度，置0時表示沒有填充，
下一頭部	8位元	標識ESP報文頭后面的下一個負載型別，傳輸模式下，是被保護的上層協議（TCP或UDP）的編號；隧道模式下，是IP協議的編號，
認證資料	一個變長欄位，長度為32位元的整數倍，通常為96位元，	該欄位包含資料完整性校驗值ICV，用于接收方進行完整性校驗，可選擇的認證演算法與AH的相同，ESP的驗證功能是可選的，如果啟動了資料包驗證，會在加密資料的尾部添加一個ICV數值，

AH和ESP比較

安全特性	AH	ESP
協議號	51	50
資料完整性校驗	支持（驗證整個IP報文）	支持（不驗證IP頭）
資料源驗證	支持	支持
資料加密	不支持	支持
防報文重放攻擊	支持	支持
IPSec NAT-T（NAT穿越）	不支持	支持

封裝模式

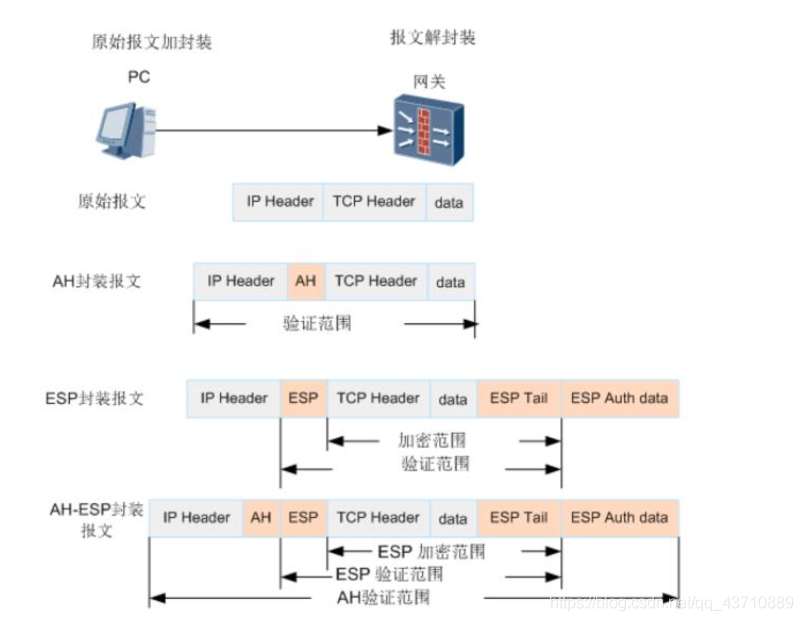

傳輸模式

在這里插入圖片描述

傳輸模式只為高層協議提供安全服務，這種模式常應用在需要保護的兩臺主機之間的端到端連接，而不是多臺主機的兩個網關之間的資料流，

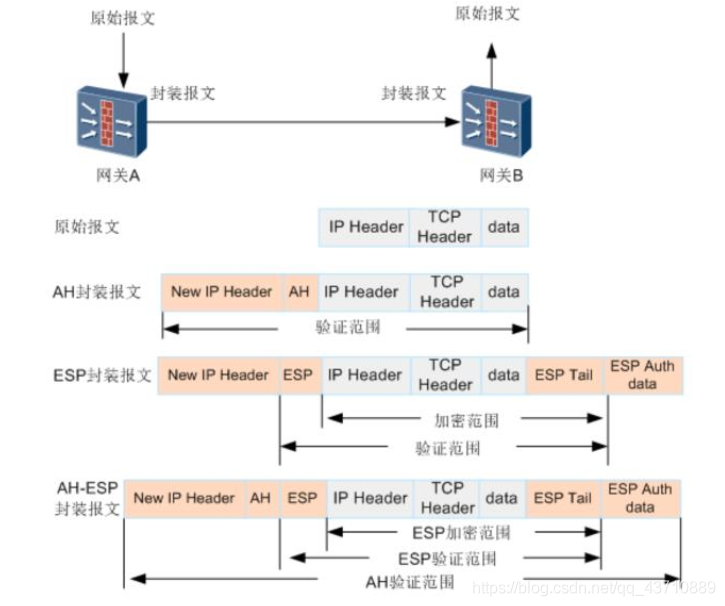

隧道模式

在這里插入圖片描述

隧道模式適于轉發設備對保護流量進行封裝處理的場景，建議應用于兩個安全網關之間的通訊，傳輸模式適于主機到主機、主機到網關對保護流量進行封裝處理的場景，

傳輸模式和隧道模式的區別在于：

從安全性來講，隧道模式優于傳輸模式，它可以完全地對原始IP資料報進行驗證和加密，隧道模式下可以隱藏內部IP地址，協議型別和埠，
從性能來講，隧道模式因為有一個額外的IP頭，所以它將比傳輸模式占用更多帶寬，

當安全協議同時采用AH和ESP時，AH和ESP協議必須采用相同的封裝模式，
