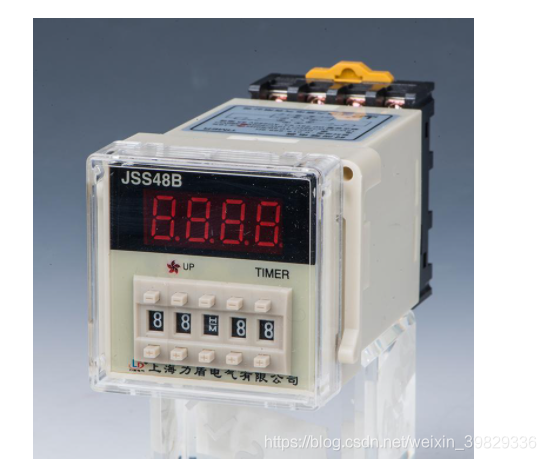

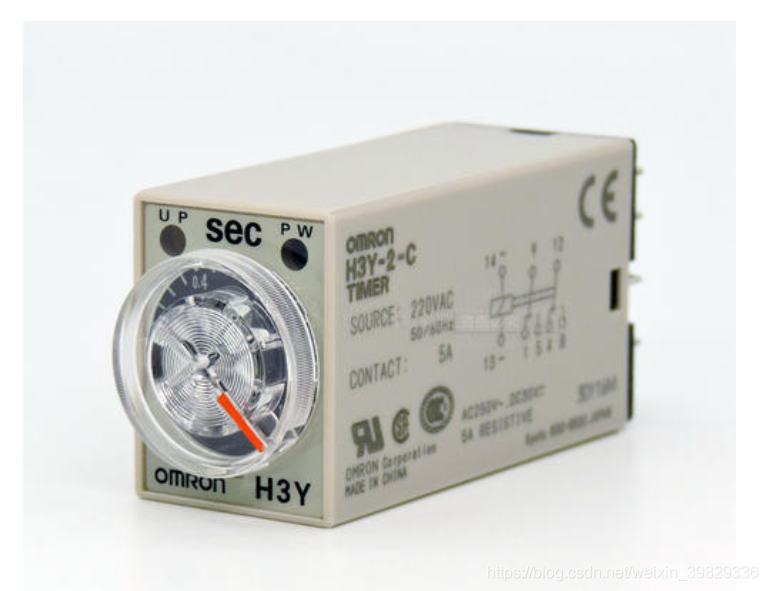

外觀
我們可以把時間繼電器和我們之前討論過的中間繼電器當做一個東西去理解，在我個人認為就是一樣的，都有一個線圈，線圈可以是220V電壓的，也可以是24V電壓都可以，同樣也具備常開點和常閉點；
動作原理上有區別
1、我們之前說過，中間繼電器線圈得電，常開觸點馬上立刻閉合，常閉觸點馬上立刻斷開
2、對于時間繼電器而言，當線圈得電后，需要等待一段時間，常開觸點才會閉合，常閉觸點才會斷開，這個等多長時間，就是我們設定的，具體看時間繼電器支持可以設定的范圍大小了，這個范圍大小稱為解析度；
3、時間繼電器的解析度可以是1秒，就是最小可以設定到1秒，也可是1毫秒，最小可以設定為毫秒
4、當然最大值也是有范圍的，這個需要看具體型號，不過具體的電氣自動化選型，我會單獨開辟一個專欄專門寫一些電氣的選型和圖紙設計等；
結構

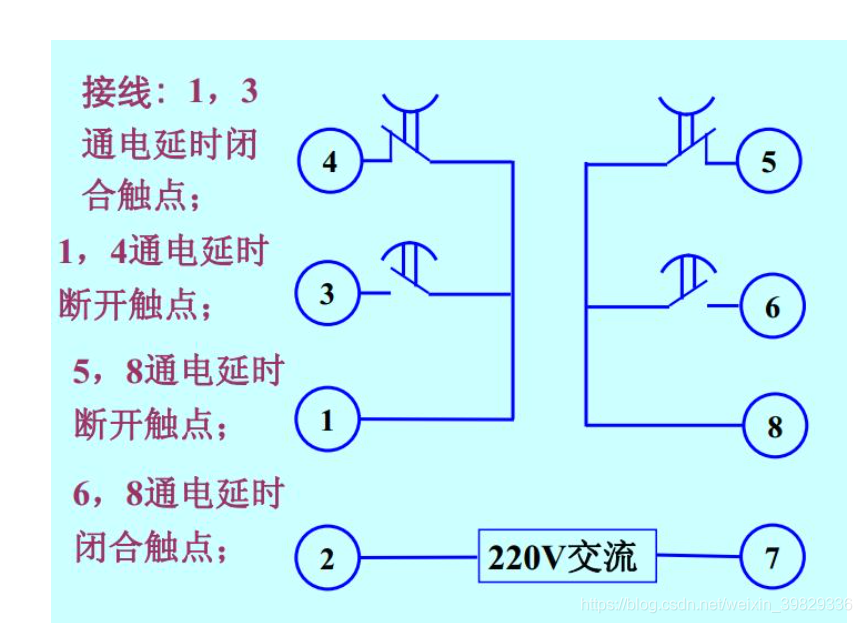

1、從上圖可以看出，2和7是線圈，電壓是交流220V，這個和中間繼電器，交流接觸器都是一樣的；
2、總共有兩對常開和常閉，1是第一對的公共端，3是延時常開觸點，4是延時常閉觸點，同理第二對也是一樣的，這個和中間繼電器也是一樣的
符號

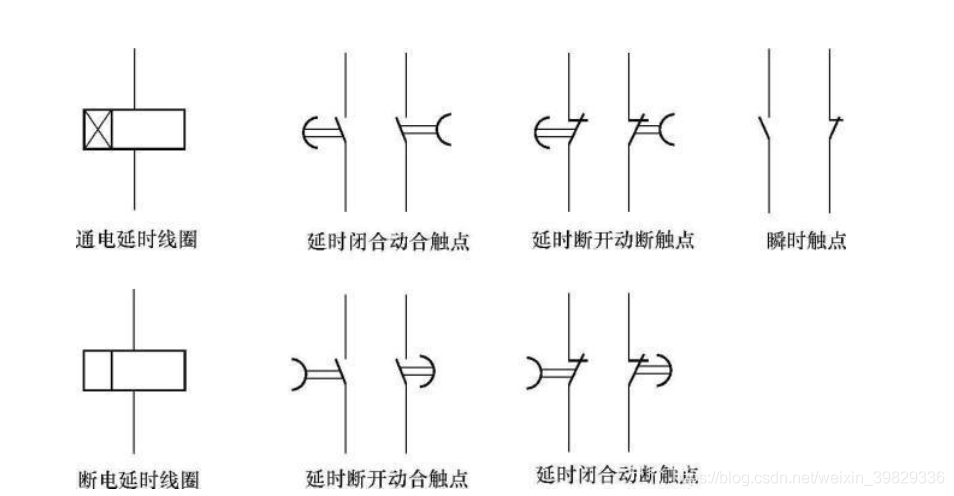

1、上圖描述的符號是時間繼電器的兩種型別，第一種是通電延時時間繼電器，也就是我們上面介紹的，線圈通電，延時一段時間后，延時常開觸點閉合，延時常閉觸點斷開，但是有些時間繼電器因為型號的不同，還可以同時帶有瞬時觸點，顧名思義，就是線圈一旦得電，瞬時常開就閉合，瞬時常閉就斷開，和時間沒有任何關系，這個和中間繼電器一模一樣；
2、第二種是斷電延時時間繼電器，這個和通電延時時間繼電器剛好相反，動作原理是這樣的，在不通點情況下，延時常開觸點是斷開的，延時常閉觸點是閉合的，一旦線圈得電，延時常開觸點立刻閉合，延時常閉觸點立刻斷開，當線圈失電后，延時常開觸點 等待一段時間后，（人為設定的時間），斷開，延時常閉觸點延時一段時間后，閉合；
實體分析

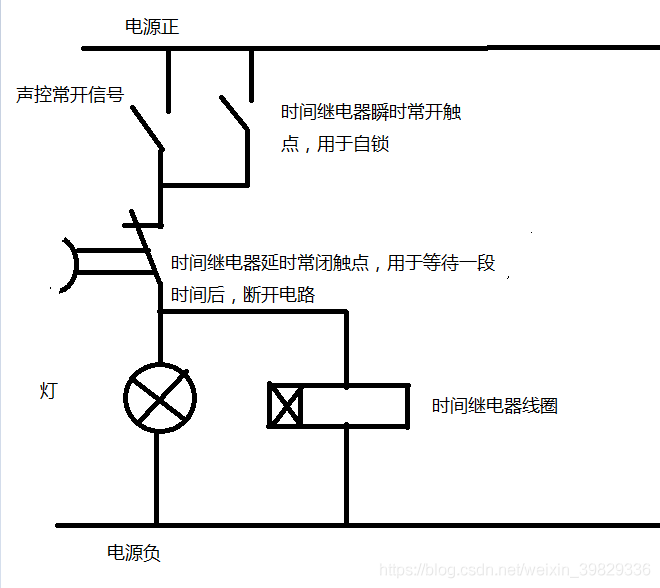

生活種這樣使用的案例比比皆是，例如小區走廊的燈，大部分是聲控加時間繼電器，一旦有聲音，燈會立馬點亮，等待一段時間后，燈才會熄滅，這里就使用了時間繼電器，大概的線路如下（只是簡單示意，現實會復雜一些）
這里的聲控開關我們就可以看成一個按鈕，啟動按鈕，只要閉合以此，時間繼電器的線圈得電，瞬時常開點立馬閉合，達到自鎖的目的，過一段時間后，延時常閉斷開，相當于停止按鈕，斷開整個電路，燈熄滅
