校園網規劃與設計（附加完整word檔案和pkt檔案）

2021-02-26 11:35:35 軟體設計

校園網規劃與設計報告和pkt檔案

文章目錄

  • 一.設計要求
  • 二.拓撲圖設計
  • 三.IP規劃表
  • 四.主要技術與相應配配置
    • 1.主要技術功能簡介
    • 2.東區園區配置
      • 2.1，各設備及埠ip地址
      • 2.2.VLAN及主干鏈路
      • 2.3.鏈路聚合
      • 2.4.網關冗余HSRP
      • 2.5.生成樹協議MSTP
      • 2.6.路由表
      • 2.7.DHCP
      • 2.8.NAT地址轉換
      • 2.9.ipsec VPN
      • 2.10.GRE隧道
    • 3.南區園區配置
      • 3.1.各設備及埠ip地址
      • 3.2.VLAN技術
      • 3.3.路由表
      • 3.4.DHCP
      • 3.5.NAT地址轉換
      • 3.6.GRE隧道
    • 4.北區園區配置
      • 4.1.各設備及埠ip地址
      • 4.2.VLAN技術
      • 4.3.路由表
      • 4.4.DHCP
      • 4.5.NAT地址轉換
      • 4.6.GRE隧道
    • 5.公網配置
      • 5.1.各設備埠ip地址
      • 5.2.路由表
      • 6.服務器

一.設計要求

  1. 該網路至少需要有9個網段（每個網段至少2臺主機（兩個IP地址）），每個網段的起始地址段為：192.168.開頭，第三位是你的學號,比如：你的學號是18，則你的地址段為：192.168.18.開頭，
  2. 拓撲圖至少有5臺路由器，核心層為2臺三層交換機，匯聚層3臺交換機，接入層6臺交換機，
  3. 本設計模擬一個校園網的規劃與設計，該校園有三個園區，東區、南區和北區，園區網外部路由（東區、南區和北區路由器）之間的鏈路層協議選用PPP、路由協議選用rip，
  4. 園區網邊界路由器啟用NAT技術，
  5. 畫出網路拓撲圖，
  6. 在設計中要涉及虛擬局域網，在接入層交換機配置VLAN，
  7. 在兩臺核心交換機之間提供冗余鏈路，
  8. 需要有Web網站的管理:具備WWW,FTP功能,配置Web服務器，
  9. 需要配置DHCP服務，
  10. 體現策略路由，
  11. VRRP技術的運用
  12. 體現IPsec技術
  13. 體現PVST技術

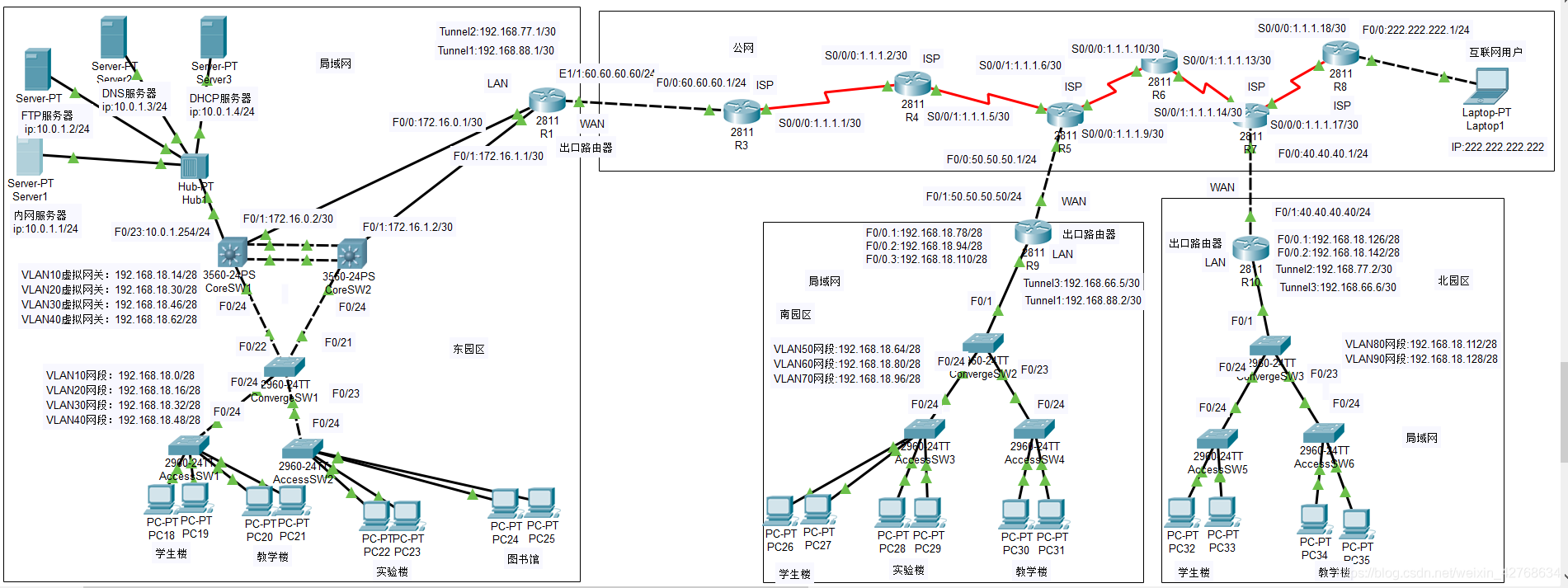

二.拓撲圖設計

在這里插入圖片描述

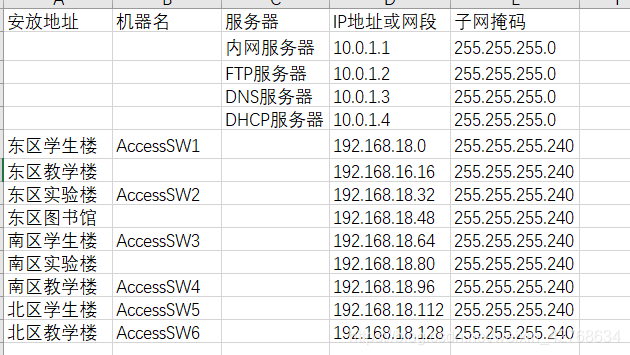

三.IP規劃表

在這里插入圖片描述

四.主要技術與相應配配置

1.主要技術功能簡介

Vlan功能簡介: 通過vlan劃分網段，隔離廣播域
**鏈路聚合簡介：**捆綁埠，實作帶寬翻倍
HSRP功能簡介: 設定共同的虛擬網關，優先級，冗余鏈路，當主干鏈路出故障時能自動啟動備份鏈路
MSTP功能簡介: 通過設計優先級來阻塞埠，可以解決交換機環路問題，減少資料包在網路回圈的兜圈子
靜態路由功能簡介: 因為公網路由路由器器很多，如果邊界配置動態路由，則邊界路由器學習的路由記錄就很多，會很占路由器記憶體及查找效率，所以只能采用默認路由
**動態路由簡介RIP:**公網有很多路由器采用人工分配的作業量大，所以采用RIP協議
DHCP功能簡介: 學習的主機很多，人工分配ip的作業量大，所以采用DHCP服務自動獲取
NAT功能簡介: 學校局域網用的都是私有地址，私有地址是不能訪問公網地址的，需要把私有地址轉換翻譯成公網地址才能訪問公網
Ipsec功能簡介: 學校局域網是私有的，互聯網用戶是不能訪問的，所以要配置VPN加密通道
GRE功能簡介: 各校區園區的局域網是獨立的，要實作各校區互通，要配置GER隧道，忽略公網路由器，直接看成一條網線連接園區邊界路由器，

2.東區園區配置

2.1，各設備及埠ip地址

內網服務器

在這里插入圖片描述

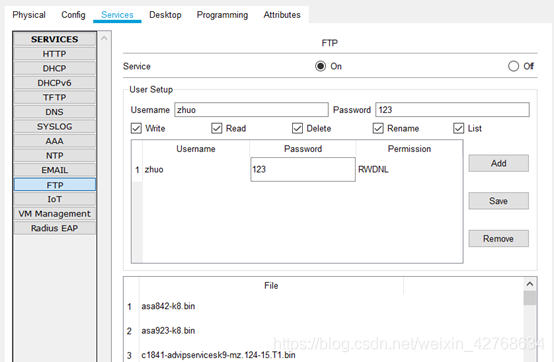

FTP服務器

在這里插入圖片描述

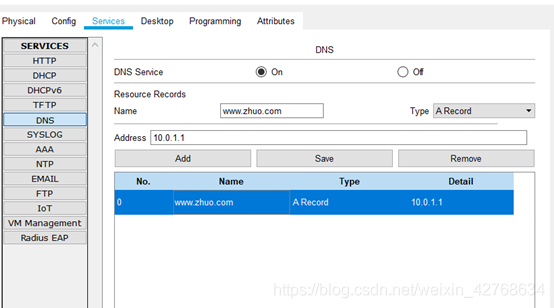

DNS服務器

在這里插入圖片描述
DHCP服務器
在這里插入圖片描述
核心層交換機CoreSW1

CoreSW1(config)#int f0/1
CoreSW1(config-if)#no switchport
CoreSW1(config-if)#ip address 172.16.0.2 255.255.255.252
CoreSW1(config-if)#int f0/23
CoreSW1(config-if)#no switchport
CoreSW1(config-if)#ip address 10.0.1.254 255.255.255.0

核心層交換機CoreSW2

CoreSW2(config)#int f0/1
CoreSW2(config-if)#no switchport
CoreSW2(config-if)#ip address 172.16.1.2 255.255.255.252

路由器R1

R1(config)#int f0/0
R1(config-if)#no shutdown
R1(config-if)#ip address 172.16.0.1 255.255.255.252
R1(config-if)#int f0/1
R1(config-if)#no shutdown
R1(config-if)#ip address 172.16.1.2 255.255.255.252
R1(config-if)#int E1/1
R1(config-if)#no shutdown
R1(config-if)#ip address 60.60.60.60 255.255.255.252

2.2.VLAN及主干鏈路

接入層交換機AccessSW1

AccessSW1(config)#vlan 10
AccessSW1(config-vlan)#vlan 20
AccessSW1(config-vlan)#int range f0/1-10
AccessSW1(config-if-range)#switchport access vlan 10
AccessSW1(config-if-range)#int range f0/11-20
AccessSW1(config-if-range)#switchport access vlan 20
AccessSW1(config-if)#int f0/24
AccessSW1(config-if)#switchport mode trunk

接入層交換機AccessSW2

ACCESSSW2(CONFIG)#VLAN 30
ACCESSSW2(CONFIG-VLAN)#VLAN 40
ACCESSSW2(CONFIG-VLAN)#INT RANGE F0/1-10
ACCESSSW2(CONFIG-IF-RANGE)#SWITCHPORT ACCESS VLAN 30
ACCESSSW2(CONFIG-IF-RANGE)#INT RANGE F0/11-20
ACCESSSW2(CONFIG-IF-RANGE)#SWITCHPORT ACCESS VLAN 40
AccessSW2(config-if)#int f0/24
AccessSW2(config-if)#switchport mode trunk

匯聚層交換機ConvergeSW1

ConvergeSW1 (config)#vlan 10
ConvergeSW1 (config-vlan)#vlan 20
ConvergeSW1 (config-vlan)#vlan 30
ConvergeSW1 (config-vlan)#vlan 40
ConvergeSW1 (config)#int range f0/21-24
ConvergeSW1 (config-if-range)#switchport mode trunk

核心層交換機CoreSW1 VLAN及主干鏈路

CoreSW1(config)#ip routing
CoreSW1(config)#vlan 10
CoreSW1(config-vlan)#vlan 20
CoreSW1(config-vlan)#vlan 30
CoreSW1(config-vlan)#vlan 40
CoreSW1(config-vlan)#int f0/24
CoreSW1(config-if)#switchport trunk encapsulation dot1q
CoreSW1(config-if)#switchport mode trunk
CoreSW1(config-if)#int port-channel 1
CoreSW1(config-if)#switchport trunk encapsulation dot1q
CoreSW1(config-if)#switchport mode trunk
CoreSW1(config)#int vlan 10
CoreSW1(config-if)#ip address 192.168.18.1 255.255.255.240
CoreSW1(config-if)#int vlan 20
CoreSW1(config-if)#ip address 192.168.18.17 255.255.255.240
CoreSW1(config-if)#int vlan 30
CoreSW1(config-if)#ip address 192.168.18.33 255.255.255.240
CoreSW1(config-if)#int vlan 40
CoreSW1(config-if)#ip address 192.168.18.49 255.255.255.240

核心層交換機CoreSW2 VLAN及主干鏈路

CoreSW2(config)#ip routing
CoreSW2(config)#vlan 10
CoreSW2(config-vlan)#vlan 20
CoreSW2(config-vlan)#vlan 30
CoreSW2(config-vlan)#vlan 40
CoreSW2(config)#int f0/24
CoreSW2(config-if)#switchport trunk encapsulation dot1q
CoreSW2(config-if)#switchport mode trunk
CoreSW2(config-if)#int port-channel 1
CoreSW2(config-if)#switchport trunk encapsulation dot1q
CoreSW2(config-if)#switchport mode trunk
CoreSW2(config)#int vlan 10
CoreSW2(config-if)#ip address 192.168.18.2 255.255.255.240
CoreSW2(config-if)#int vlan 20
CoreSW2(config-if)#ip address 192.168.18.18 255.255.255.240
CoreSW2(config-if)#int vlan 30
CoreSW2(config-if)#ip address 192.168.18.34 255.255.255.240
CoreSW2(config-if)#int vlan 40
CoreSW2(config-if)#ip address 192.168.18.50 255.255.255.240

2.3.鏈路聚合

核心層交換機CoreSW1

convergeSW1 (config)#int range g0/1-2
convergeSW1 (config-if-range)#channel-group 1 mode on

核心層交換機CoreSW2

ConvergeSW2 (config)#int range g0/1-2
ConvergeSW2 (config-if-range)#channel-group 1 mode on

2.4.網關冗余HSRP

核心層交換機CoreSW1

CoreSW1(config-if)#int vlan 10
CoreSW1(config-if)#standby 1 ip 192.168.18.14
CoreSW1(config-if)#standby 1 preempt
CoreSW1(config-if)#standby 1 priority 110
CoreSW1(config-if)#standby 1 track f0/1
CoreSW1(config-if)#int vlan 20
CoreSW1(config-if)#standby 1 ip 192.168.18.30
CoreSW1(config-if)#standby 1 preempt
CoreSW1(config-if)#standby 1 priority 105
CoreSW1(config-if)#standby 1 track f0/1
CoreSW1(config-if)#int vlan 30
CoreSW1(config-if)#standby 1 ip 192.168.18.46
CoreSW1(config-if)#standby 1 preempt
CoreSW1(config-if)#standby 1 priority 110
CoreSW1(config-if)#standby 1 track f0/1
CoreSW1(config-if)#int vlan 40
CoreSW1(config-if)#standby 1 ip 192.168.18.62
CoreSW1(config-if)#standby 1 preempt
CoreSW1(config-if)#standby 1 priority 105
CoreSW1(config-if)#standby 1 track f0/1

核心層交換機CoreSW2

CoreSW2(config-if)#int vlan 10
CoreSW2(config-if)#standby 1 ip 192.168.18.14
CoreSW2(config-if)#standby 1 preempt
CoreSW2(config-if)#standby 1 priority 105
CoreSW2(config-if)#standby 1 track f0/1
CoreSW2(config-if)#int vlan 20
CoreSW2(config-if)#standby 1 ip 192.168.18.30
CoreSW2(config-if)#standby 1 preempt
CoreSW2(config-if)#standby 1 priority 110
CoreSW2(config-if)#standby 1 track f0/1
CoreSW2(config-if)#int vlan 30
CoreSW2(config-if)#standby 1 ip 192.168.18.46
CoreSW2(config-if)#standby 1 preempt
CoreSW2(config-if)#standby 1 priority 105
CoreSW2(config-if)#standby 1 track f0/1
CoreSW2(config-if)#int vlan 40
CoreSW2(config-if)#standby 1 ip 192.168.18.62
CoreSW2(config-if)#standby 1 preempt
CoreSW2(config-if)#standby 1 priority 110
CoreSW2(config-if)#standby 1 track f0/1

2.5.生成樹協議MSTP

匯聚層交換機ConvergeSW1

ConvergeSW1(config)#spanning-tree vlan 10,20,30,40

核心層交換機CoreSW1

CoreSW1(config)#spanning-tree vlan 10 priority 0
CoreSW1(config)#spanning-tree vlan 20 priority 4096
CoreSW1(config)#spanning-tree vlan 30 priority 0
CoreSW1(config)#spanning-tree vlan 40 priority 4096

核心層交換機CoreSW2

CoreSW2(config)#spanning-tree vlan 10 priority 4096
CoreSW2(config)#spanning-tree vlan 20 priority 0
CoreSW2(config)#spanning-tree vlan 30 priority 4096
CoreSW2(config)#spanning-tree vlan 40 priority 0

2.6.路由表

靜態路由
核心層交換機CoreSW1

CoreSW1(config)#ip route 0.0.0.0 0.0.0.0 172.16.0.1

核心層交換機CoreSW2

CoreSW2(config)#ip route 0.0.0.0 0.0.0.0 172.16.1.1

路由器R1

R1(config)#ip route 192.168.18.0 255.255.255.0 172.16.0.2
R1(config)#ip route 192.168.18.0 255.255.255.0 172.16.1.2
R1(config)#ip route 10.0.1.0 255.255.255.0 172.16.0.2
R1(config)#ip route 10.0.1.0 255.255.255.0 172.16.1.2
R1(config)#ip route 0.0.0.0 0.0.0.0 60.60.60.1
R1(config)#ip route 192.168.18.64 255.255.255.240 192.168.88.2
R1(config)#ip route 192.168.18.80 255.255.255.240 192.168.88.2
R1(config)#ip route 192.168.18.96 255.255.255.240 192.168.88.2
R1(config)#ip route 192.168.18.112 255.255.255.240 192.168.88.2
R1(config)#ip route 192.168.18.128 255.255.255.240 192.168.88.2

2.7.DHCP

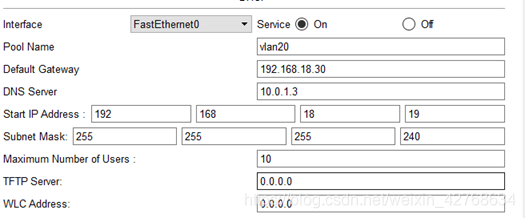

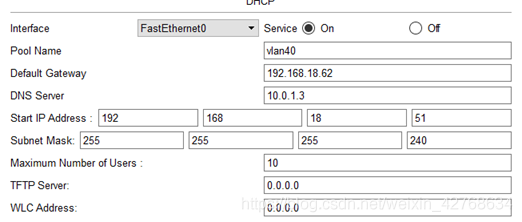

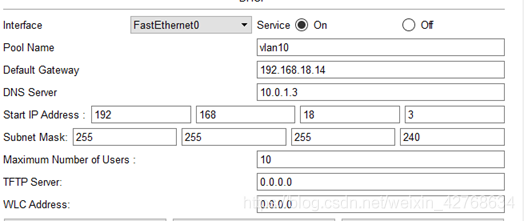

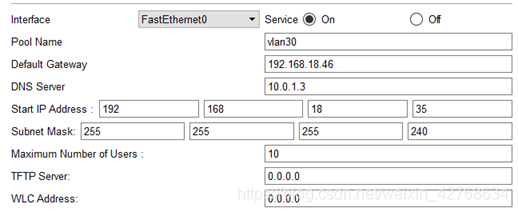

DHCP服務器
在這里插入圖片描述
在這里插入圖片描述
在這里插入圖片描述
在這里插入圖片描述

核心層交換機CoreSW1

CoreSW1(config)#service dhcp
CoreSW1(config)#int vlan 10
CoreSW1(config-if)#ip helper-address 10.0.1.4
CoreSW1(config-if)#int vlan 20
CoreSW1(config-if)# ip helper-address 10.0.1.4
CoreSW1(config-if)#int vlan 30
CoreSW1(config-if)# ip helper-address 10.0.1.4
CoreSW1(config-if)#int vlan 40
CoreSW1(config-if)# ip helper-address 10.0.1.4

核心層交換機CoreSW2

CoreSW2(config)#service dhcp
CoreSW2(config)#int vlan 10
CoreSW2(config-if)#ip helper-address 10.0.1.4
CoreSW2(config-if)#int vlan 20
CoreSW2(config-if)# ip helper-address 10.0.1.4
CoreSW2(config-if)#int vlan 30
CoreSW2(config-if)# ip helper-address 10.0.1.4
CoreSW2(config-if)#int vlan 40
CoreSW2(config-if)# ip helper-address 10.0.1.4

2.8.NAT地址轉換

路由器R1

R1(config)#int range f0/0-1
R1(config-if)#ip nat inside
R1(config-if)#int e1/1
R1(config)#ip nat outside
R1(config-if)#access-list 10 permit 10.0.1.0 0.0.0.255
R1(config)#access-list 10 permit 192.168.18.0 0.0.0.255
R1(config)# ip nat inside source list 10 interface Ethernet1/1 overload

2.9.ipsec VPN

路由器R1

R1(config)#ip nat inside source static tcp 10.0.1.1 80 60.60.60.60 80
R1(config)#aaa new-model
R1(config)#aaa authentication login vec-a local
R1(config)#aaa authorization network vec-o local
R1(config)#username vec password 0 123
R1(config)#crypto isakmp policy 10
R1(config-isakmp)#hash md5
R1(config-isakmp)#authentication pre-share
R1(config-isakmp)#crypto isakmp client configuration group vecgroup
R1(config-isakmp-group)#key vec
R1(config-isakmp-group)#pool vecpool
R1(config-isakmp-group)#crypto ipsec transform-set map esp-3des esp-md5-hmac
R1(config)#crypto dynamic-map d-map 10
R1(config-crypto-map)#set transform-set map
R1(config-crypto-map)#reverse-route
R1(config-crypto-map)#crypto map map client authentication list vec-a
R1(config)#crypto map map isakmp authorization list vec-o
R1(config)#crypto map map client configuration address respond
R1(config)#crypto map map 10 ipsec-isakmp dynamic d-map
R1(config)#ip local pool vecpool 192.168.18.243 192.168.18.253
R1(config)#int e1/1
R1(config-if)#crypto map map
*Jan 3 07:16:26.785: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ON

2.10.GRE隧道

路由器R1

R1(config)#int tunnel 1
R1(config-if)#tunnel source e1/1
R1(config-if)#tunnel destination 50.50.50.50
R1(config-if)#ip address 192.168.88.1 255.255.255.252
R1(config-if)#int tunnel 2
R1(config-if)#tunnel source e1/1
R1(config-if)#tunnel destination 40.40.40.40
R1(config-if)#ip address 192.168.77.1 255.255.255.252

3.南區園區配置

3.1.各設備及埠ip地址

路由器R9

R9(config)#int f0/1
R9(config-if)#no shutdown
R9(config-if)#ip address 50.50.50.50 255.255.255.0
R9(config-if)#int f0/0
R9(config-if)#no shutdown
R9(config-if)#no ip address
R9(config-if)#int f0/0.1
R9(config-if)#encapsulation dot1q 50
R9(config-if)#ip address 192.168.18.78 255.255.255.240
R9(config-if)#int f0/0.2
R9(config-if)#encapsulation dot1q 60
R9(config-if)#ip address 192.168.18.94 255.255.255.240
R9(config-if)#int f0/0.3
R9(config-if)#encapsulation dot1q 70
R9(config-if)#ip address 192.168.18.110 255.255.255.240

3.2.VLAN技術

接入層交換機AccessSW3

AccessSW3(config)#vlan 50
AccessSW3(config)#vlan 60
AccessSW3(config)#int range f0/1-10
AccessSW3(config-if)#switchport access vlan 50
AccessSW3(config-if)#int range f0/11-20
AccessSW3(config-if)#switchport access vlan 60
AccessSW3(config-if)#int f0/24
AccessSW3(config-if)#switchport mode trunk

接入層交換機AccessSW4

AccessSW4(config)#vlan 70
AccessSW4(config)#int range f0/1-20
AccessSW4(config-if)#switchport access vlan 70
AccessSW4(config-if)#int f0/24
AccessSW4(config-if)#switchport mode trunk

核心層交換機ConvergeSW2

ConvergeSW2(config)#vlan 50
ConvergeSW2(config)#vlan 60
ConvergeSW2(config)#vlan 70
ConvergeSW2(config)#int f0/1
ConvergeSW2(config-if)#switchport mode trunk
ConvergeSW2(config-if)#int range f0/23-24
ConvergeSW2(config-if)#swithcport mode trunk

3.3.路由表

靜態路由
路由器R9

R9(config)#ip route 0.0.0.0 0.0.0.0 50.50.50.1
R9(config)#ip route 10.0.1.0 255.255.255.0 192.168.88.1
R9(config)#ip route 192.168.18.0 255.255.255.240 192.168.88.1
R9(config)#ip route 192.168.18.16 255.255.255.240 192.168.88.1
R9(config)#ip route 192.168.18.32 255.255.255.240 192.168.88.1
R9(config)#ip route 192.168.18.48 255.255.255.240 192.168.88.1
R9(config)#ip route 192.168.18.112 255.255.255.240 192.168.66.6
R9(config)#ip route 192.168.18.128 255.255.255.240 192.168.66.6

3.4.DHCP

路由器R9

R9(config)#service dhcp
R9(config)#ip dhcp pool 50
R9(config)#network 192.168.18.64 255.255.255.240
R9(config)#default-router 192.168.18.78
R9(config)#dns-server 10.0.1.3
R9(config)#ip dhcp excluded-address 192.168.18.78
R9(config)#ip dhcp pool 60
R9(config)#network 192.168.18.80 255.255.255.240
R9(config)#default-router 192.168.18.94
R9(config)#dns-server 10.0.1.3
R9(config)#ip dhcp excluded-address 192.168.18.94
R9(config)#ip dhcp pool 70
R9(config)#network 192.168.18.96 255.255.255.240
R9(config)#default-router 192.168.18.110
R9(config)#dns-server 10.0.1.3
R9(config)#ip dhcp excluded-address 192.168.18.110

3.5.NAT地址轉換

路由器R9

R9(config)#int range f0/0.1-0.3
R9(config-if)#ip nat inside
R9(config-if)#int f0/1
R9(config)#ip nat outside
R9(config)#access-list 10 permit 192.168.18.0 0.0.0.255
R9(config)# ip nat inside source list 10 interface f0/1 overload

3.6.GRE隧道

路由器R9

R9(config)#int tunnel 1
R9(config-if)#tunnel source f0/1
R9(config-if)#tunnel destination 60.60.60.60
R9(config-if)#ip address 192.168.88.2 255.255.255.252
R9(config-if)#int tunnel 2
R9(config-if)#tunnel source f0/1
R9(config-if)#tunnel destination 40.40.40.40
R9(config-if)#ip address 192.168.66.5 255.255.255.252

4.北區園區配置

4.1.各設備及埠ip地址

路由器R10

R10(config)#int f0/1
R10(config-if)#no shutdown
R10(config-if)#ip address 40.40.40.40 255.255.255.0
R10(config-if)#int f0/0
R10(config-if)#no shutdown
R10(config-if)#no ip address
R10(config-if)#int f0/0.1
R10(config-if)#encapsulation dot1q 80
R10(config-if)#ip address 192.168.18.126 255.255.255.240
R10(config-if)#int f0/0.2
R10(config-if)#encapsulation dot1q 90
R10(config-if)#ip address 192.168.18.142 255.255.255.240

4.2.VLAN技術

接入層交換機AccessSW5

AccessSW5(config)#vlan 80
AccessSW5(config)#int range f0/1-20
AccessSW5(config-if)#switchport access vlan 80
AccessSW5(config-if)#int f0/24
AccessSW5(config-if)#switchport mode trunk

接入層交換機AccessSW6

AccessSW6(config)#vlan 90
AccessSW6(config)#int range f0/1-20
AccessSW6(config-if)#switchport access vlan 80
AccessSW6(config-if)#int f0/24
AccessSW6(config-if)#switchport mode trunk

匯聚層交換機ConvergeSW3

ConvergeSW3(config)#vlan 80
ConvergeSW3(config)#vlan 90
ConvergeSW3(config)#int f0/1
ConvergeSW3(config-if)#switchport mode trunk
ConvergeSW3(config-if)#int range f0/23-24
ConvergeSW3(config-if)#swithcport mode trunk

4.3.路由表

靜態路由
路由器R10

R10(config)#ip route 0.0.0.0 0.0.0.0 40.40.40.1
R10(config)#ip route 10.0.1.0 255.255.255.0 192.168.77.1
R10(config)#ip route 192.168.18.0 255.255.255.240 192.168.77.1
R10(config)#ip route 192.168.18.16 255.255.255.240 192.168.77.1
R10(config)#ip route 192.168.18.32 255.255.255.240 192.168.77.1
R10(config)#ip route 192.168.18.48 255.255.255.240 192.168.77.1
R10(config)#ip route 192.168.18.64 255.255.255.240 192.168.66.5
R10(config)#ip route 192.168.18.80 255.255.255.240 192.168.66.5
R10(config)#ip route 192.168.18.96 255.255.255.240 192.168.66.5

4.4.DHCP

路由器R10

R10(config)#service dhcp
R10(config)#ip dhcp pool 80
R10(config)#network 192.168.18.112 255.255.255.240
R10(config)#default-router 192.168.18.126
R10(config)#dns-server 10.0.1.3
R10(config)#ip dhcp excluded-address 192.168.18.126
R10(config)#ip dhcp pool 90
R10(config)#network 192.168.18.128 255.255.255.240
R10(config)#default-router 192.168.18.142
R10(config)#dns-server 10.0.1.3
R10(config)#ip dhcp excluded-address 192.168.18.142

4.5.NAT地址轉換

路由器R10

R10(config)#int range f0/0.1-0.2
R10(config-if)#ip nat inside
R10(config-if)#int f0/1
R10(config)#ip nat outside
R10(config)#access-list 10 permit 192.168.18.0 0.0.0.255
R10(config)# ip nat inside source list 10 interface f0/1 overload

4.6.GRE隧道

路由器R10

R10(config)#int tunnel 2
R10(config-if)#tunnel source f0/1
R10(config-if)#tunnel destination 60.60.60.60
R10(config-if)#ip address 192.168.77.2 255.255.255.252
R10(config-if)#int tunnel 3
R10(config-if)#tunnel source f0/1
R10(config-if)#tunnel destination 50.50.50.4=50
R10(config-if)#ip address 192.168.66.6 255.255.255.252

5.公網配置

5.1.各設備埠ip地址

路由器R3

R3(config)#int f0/0
R3(config-if)#no shutdown
R3(config-if)#ip address 60.60.60.1 255.255.255.0
R3(config-if)#int s0/0/0
R3(config-if)#no shutdown
R3(config-if)#ip address 1.1.1.1 255.255.255.252

路由器R4

R4(config)#int S0/0/0
R4(config-if)#no shutdown
R4(config-if)#ip address 1.1.1.2 255.255.255.252
R4(config-if)#int s0/0/1
R4(config-if)#no shutdown
R4(config-if)#ip address 1.1.1.5 255.255.255.252

路由器R5

R5(config)#int s0/0/1
R5(config-if)#no shutdown
R5(config-if)#ip address 1.1.1.6 255.255.255.252
R5(config-if)#int s0/0/0
R5(config-if)#no shutdown
R5(config-if)#ip address 1.1.1.9 255.255.255.252
R5(config-if)#int f0/0
R5(config-if)#ip address 50.50.50.1 255.255.255.0

路由器R6

R6(config)#int s0/0/0
R6(config-if)#no shutdown
R6(config-if)#ip address 1.1.1.10 255.255.255.252
R6(config-if)#int s0/0/1
R6(config-if)#no shutdown
R6(config-if)#ip address 1.1.1.13 255.255.255.252

路由器R7

R7(config)#int s0/0/1
R7(config-if)#no shutdown
R7(config-if)#ip address 1.1.1.14 255.255.255.252
R7(config-if)#int s0/0/1
R7(config-if)#no shutdown
R7(config-if)#ip address 1.1.1.17 255.255.255.252
R7(config-if)#it f0/0
R7(config-if)#ip address 40.40.40.1 255.255.255.0

路由器R8

R8(config)#int s0/0/0
R8(config-if)#no shutdown
R8(config-if)#ip address 1.1.1.18 255.255.255.252
R8(config-if)#int f0/0
R8(config-if)#no shutdown
R8(config-if)#ip address 222.222.222.1 255.255.255.0

5.2.路由表

動態RIP路由配置
路由器R3

R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#no auto-summary
R3(config-router)#network 1.0.0.0
R3(config-router)#network 60.60.60.0

路由器R4

R4(config)#router rip
R4(config-router)#version 2
R4(config-router)#no auto-summary
R4(config-router)#network 1.1.1.0

路由器R5

R5(config)#router rip
R5(config-router)#version 2
R5(config-router)#no auto-summary
R5(config-router)#network 1.1.1.0
R5(config-router)#network 50.50.50.0

路由器R6

R6(config)#router rip
R6(config-router)#version 2
R6(config-router)#no auto-summary
R6(config-router)#network 1.1.1.0

路由器R7

R7(config)#router rip
R7(config-router)#version 2
R7(config-router)#auto-summary
R7(config-router)#network 1.1.1.0
R7(config-router)#network 40.40.40.0

路由器R8

R8(config)#router rip
R8(config-router)#version 2
R8(config-router)#no auto-summary
R8(config-router)#network 1.1.1.0
R8(config-router)#network 222.222.222.0

靜態路由配置
路由器R3

R3(config)#ip route 0.0.0.0 0.0.0.0 60.60.60.60

路由器R4

R4(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.1

路由器R5

R5(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.5

路由器R6

R6(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.9

路由器R7

R7(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.13

6.服務器

DNS服務器配置
在這里插入圖片描述FTP服務器配置
在這里插入圖片描述

轉載請註明出處，本文鏈接：https://www.uj5u.com/ruanti/263871.html

標籤：其他

上一篇：全套大資料開發面試題庫教程，包含大資料面試復習，簡歷撰寫指導

下一篇：Redis資料型別（String、List、Hash、Set、Sorted Set）

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 面試突擊第一季，第二季，第三季

    第一季必考 https://www.bilibili.com/video/BV1FE411y79Y?from=search&seid=15921726601957489746 第二季分布式 https://www.bilibili.com/video/BV13f4y127ee/?spm_id_fro ......

    uj5u.com 2020-09-10 05:35:24 more
  • 第三單元作業總結

    1.前言 這應該是本學期最后一次寫作業總結了吧。總體來說，對作業的節奏也差不多掌握了，作業做起來的效率也更高了。雖然和之前的作業一樣，作業中都要用到新的知識，但是相比之前，更加懂得了如何利用工具以及資料。雖然之間卡過殼，但總體而言，這幾次作業還算完成的比較好。 2.作業程序總結 相比前兩個單元，此單 ......

    uj5u.com 2020-09-10 05:35:41 more
  • 北航OO（2020）第四單元博客作業暨課程總結博客

    北航OO（2020）第四單元博客作業暨課程總結博客 本單元作業的架構設計 在本單元中，由于UML圖具有比較清晰的樹形結構，因此我對其中需要進行查詢操作的元素進行了包裝，在樹的父節點中存盤所有孩子的參考。考慮到性能問題，我采用了快取機制，一次查詢后盡可能快取已經遍歷過的資訊，以減少遍歷次數。 本單元我 ......

    uj5u.com 2020-09-10 05:35:48 more
  • BUAA_OO_第四單元

    一、UML決議器設計 ? 先看下題目：第四單元實作一個基于JDK 8帶有效性檢查的UML(Unified Modeling Language)類圖，順序圖，狀態圖分析器 MyUmlInteraction，實際上我們要建立一個有向圖模型，UML中的物件（元素）可能與同級元素連接，也可與低級元素相連形成 ......

    uj5u.com 2020-09-10 05:35:54 more
  • 6.1邏輯運算子

    邏輯運算子 1. && 短路與 運算式1 && 運算式2 01.運算式1為true并且運算式2也為true 整體回傳為true 02.運算式1為false，將不會執行運算式2 整體回傳為false 03.只要有一個運算式為false 整體回傳為false 2. || 短路或 運算式1 || 運算式2 ......

    uj5u.com 2020-09-10 05:35:56 more
  • BUAAOO 第四單元 & 課程總結

    1. 第四單元：StarUml檔案決議 本單元采用了圖模型決議UML。 UML檔案可以抽象為圖、子圖、邊的邏輯結構。 在實作中，圖的節點包括類、介面、屬性，子圖包括狀態圖、順序圖等。 采用了三次遍歷UML元素的方法建圖，第一遍遍歷建點，第二、三次遍歷設定屬性、連邊，實作圖物件的初始化。這里借鑒了一些 ......

    uj5u.com 2020-09-10 05:36:06 more
  • 談談我對C# 多型的理解

    面向物件三要素：封裝、繼承、多型。 封裝和繼承，這兩個比較好理解，但要理解多型的話，可就稍微有點難度了。今天，我們就來講講多型的理解。 我們應該經常會看到面試題目：請談談對多型的理解。 其實呢，多型非常簡單，就一句話：呼叫同一種方法產生了不同的結果。 具體實作方式有三種。 一、多載 多載很簡單。 p ......

    uj5u.com 2020-09-10 05:36:09 more
  • Python 資料驅動工具：DDT

    背景 python 的unittest 沒有自帶資料驅動功能。 所以如果使用unittest，同時又想使用資料驅動，那么就可以使用DDT來完成。 DDT是 “Data-Driven Tests”的縮寫。 資料：http://ddt.readthedocs.io/en/latest/ 使用方法 dd. ......

    uj5u.com 2020-09-10 05:36:13 more
  • Python里面的xlrd模塊詳解

    那我就一下面積個問題對xlrd模塊進行學習一下： 1.什么是xlrd模塊？ 2.為什么使用xlrd模塊？ 3.怎樣使用xlrd模塊？ 1.什么是xlrd模塊？ ?python操作excel主要用到xlrd和xlwt這兩個庫，即xlrd是讀excel，xlwt是寫excel的庫。 今天就先來說一下xl ......

    uj5u.com 2020-09-10 05:36:28 more
  • 當我們創建HashMap時，底層到底做了什么？

    jdk1.7中的底層實作程序（底層基于陣列+鏈表） 在我們new HashMap()時，底層創建了默認長度為16的一維陣列Entry[ ] table。當我們呼叫map.put(key1,value1)方法向HashMap里添加資料的時候： 首先，呼叫key1所在類的hashCode()計算key1 ......

    uj5u.com 2020-09-10 05:36:38 more
最新发布
  • 【中介者設計模式詳解】C/Java/JS/Go/Python/TS不同語言實作

    * 中介者模式是一種行為型設計模式，它可以用來減少類之間的直接依賴關系，
    * 將物件之間的通信封裝到一個中介者物件中，從而使得各個物件之間的關系更加松散。
    * 在中介者模式中，物件之間不再直接相互互動，而是通過中介者來中轉訊息。 ......

    uj5u.com 2023-04-20 08:20:47 more
  • 露天煤礦現場調研和交流案例分享

    他們集團的資訊化公司及研究院在一個礦區正在做智能礦山的統一平臺的 試點，專案投資大概1億，包括了礦山的各方面的內容，顯示得我們這次交流有點多余。他們2年前開始做智能礦山的規劃，有很多煤礦行業專家的加持，他們的描述是非常完美，但是去年底應該上線的平臺，現在還沒有看到影子。他們確實有很多場景需求，但是被... ......

    uj5u.com 2023-04-20 08:20:25 more
  • 《社區人員管理》實戰案例設計&個人案例分享

    設計是一個讓人夢想成真程序，開始編碼、測驗、除錯之前進行需求分析和架構設計，才能保證關鍵方面都做正確 ......

    uj5u.com 2023-04-20 08:20:17 more
  • 軟體架構生態化-多角色交付的探索實踐

    作為一個技術架構師，不僅僅要緊跟行業技術趨勢，還要結合研發團隊現狀及痛點，探索新的交付方案。在日常中，你是否遇到如下問題 “ 業務需求排期長研發是瓶頸；非研發角色感受不到研發技改提效的變化；引入ISV 團隊又擔心質量和安全，培訓周期長“等等，基于此我們探索了一種新的技術體系及交付方案來解決如上問題。 ......

    uj5u.com 2023-04-20 08:20:10 more
  • 【中介者設計模式詳解】C/Java/JS/Go/Python/TS不同語言實作

    * 中介者模式是一種行為型設計模式，它可以用來減少類之間的直接依賴關系，
    * 將物件之間的通信封裝到一個中介者物件中，從而使得各個物件之間的關系更加松散。
    * 在中介者模式中，物件之間不再直接相互互動，而是通過中介者來中轉訊息。 ......

    uj5u.com 2023-04-20 08:19:44 more
  • 露天煤礦現場調研和交流案例分享

    他們集團的資訊化公司及研究院在一個礦區正在做智能礦山的統一平臺的 試點，專案投資大概1億，包括了礦山的各方面的內容，顯示得我們這次交流有點多余。他們2年前開始做智能礦山的規劃，有很多煤礦行業專家的加持，他們的描述是非常完美，但是去年底應該上線的平臺，現在還沒有看到影子。他們確實有很多場景需求，但是被... ......

    uj5u.com 2023-04-20 08:19:07 more
  • 《社區人員管理》實戰案例設計&個人案例分享

    設計是一個讓人夢想成真程序，開始編碼、測驗、除錯之前進行需求分析和架構設計，才能保證關鍵方面都做正確 ......

    uj5u.com 2023-04-20 08:18:57 more
  • 軟體架構生態化-多角色交付的探索實踐

    作為一個技術架構師，不僅僅要緊跟行業技術趨勢，還要結合研發團隊現狀及痛點，探索新的交付方案。在日常中，你是否遇到如下問題 “ 業務需求排期長研發是瓶頸；非研發角色感受不到研發技改提效的變化；引入ISV 團隊又擔心質量和安全，培訓周期長“等等，基于此我們探索了一種新的技術體系及交付方案來解決如上問題。 ......

    uj5u.com 2023-04-20 08:18:49 more
  • 05單件模式

    #經典的單件模式 public class Singleton { private static Singleton uniqueInstance; //一個靜態變數持有Singleton類的唯一實體。 // 其他有用的實體變數寫在這里 //構造器宣告為私有，只有Singleton可以實體化這個類! ......

    uj5u.com 2023-04-19 08:42:51 more
  • 【架構與設計】常見微服務分層架構的區別和落地實踐

    軟體工程的方方面面都遵循一個最基本的道理：沒有銀彈，架構分層模型更是如此，每一種都有各自優缺點，所以請根據不同的業務場景，并遵循簡單、可演進這兩個重要的架構原則選擇合適的架構分層模型即可。 ......

    uj5u.com 2023-04-19 08:42:41 more

Copyright © 2010-2020 有解無憂
