▌01 byBoard Mini

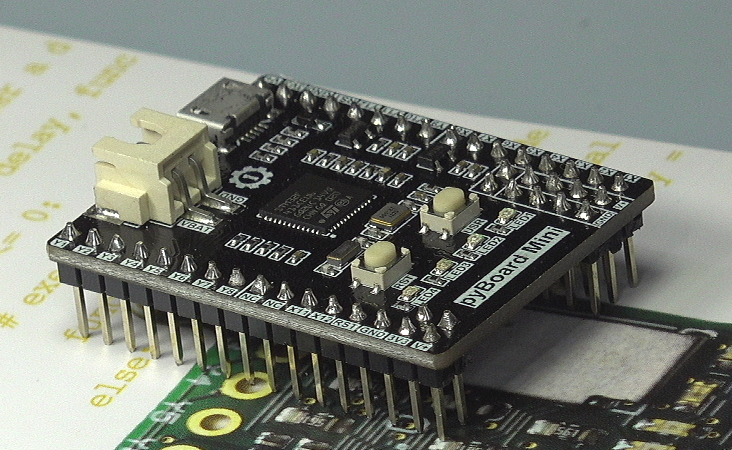

在 淘寶購買到的《Python微控制器編程 從零開始》 ，其中提到了 pyBoard Mini 核心板的應用，今天購買到的PyBoard到貨了，對其進行初步的實驗測驗，

1.pyBoard基本資訊

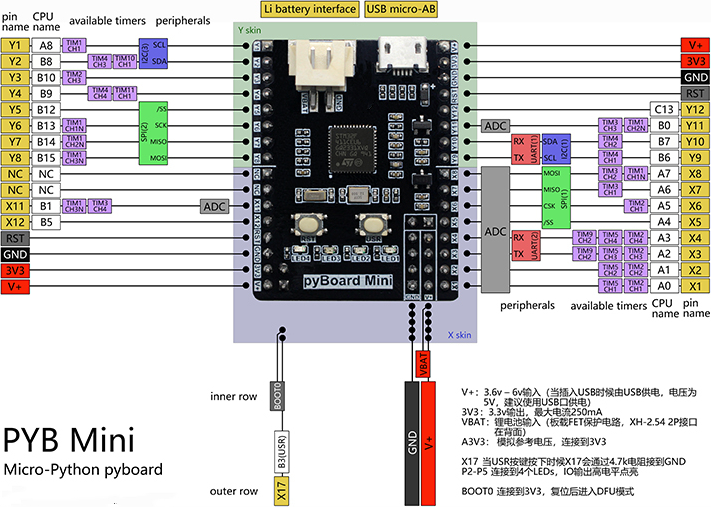

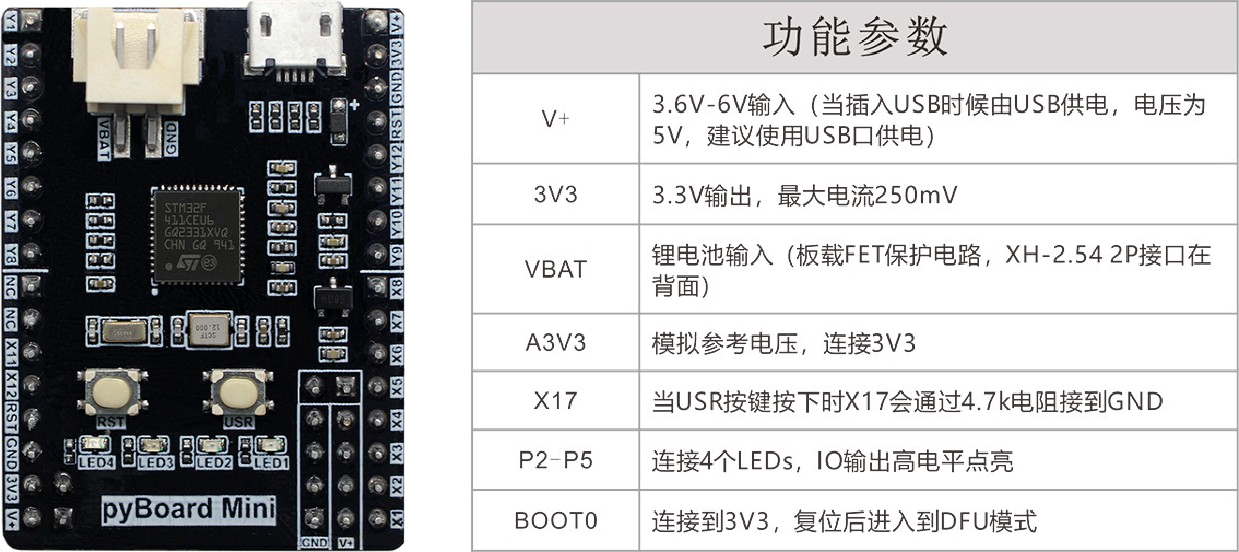

（1）管腳定義

（2）學習資料

通過和淘寶電商主溝通，獲得相關的學習資料的下載鏈接：

資料鏈接： https://pan.baidu.com/s/11ZXjkUjAL-W2hd0thnzZ9w

提取碼：1234

下載之后，存盤在：

D:\zhuoqing\DesignCenter\MicroPython\PyBoard\MicroPython開發套件（基于pyboard STM32F05平臺）配套資料_2021-2-5

其中包括如下目錄：

• 01-開發工具
• 02-示例程式
• 03-相關韌體
• 04-原理圖&功能圖
• 05-芯片手冊
• 06-產品圖片
• 《MicroPython從0到1》基于pyBoard(STM32F405平臺)_v1.0.pdf
• 配套資料簡介.txt

2.將PyBoard接入PC

（1）安裝USB串口驅動

利用購買到器件中的Mini USB電纜將P有Board連入PC（Windows7）的USB，開始會出現如下未安裝好驅動的虛擬串口：

PyBoard Virtual Comm Port In FS Mode

同時會出現名稱為 PYBFLASH的磁盤，

根據 pyboard virtual comm port in fs mode 的解決問題 給出的解決方案，直接使用滑鼠右鍵對出現的USB設備 選擇 更新驅動軟體，通過瀏覽計算機以查找驅動程式軟體，選擇PYBFLASH即可完成USB設備的安裝，

在PyBoard加載到PC的USB埠出現的PYBFLASH中存在以下檔案：

• boot.py
• dht.py
• ds18x20.py
• main.py
• onewire.py
• pybcdc.inf
• README.txt
• ssd1306.py

將其臨時保存在：

D:\zhuoqing\DesignCenter\MicroPython\PyBoard\PYBFLASH

（2）與Thonny連接

根據 安裝 Thonny 軟體環境開發PI Pico 描述，下載安裝Thonny IDE，

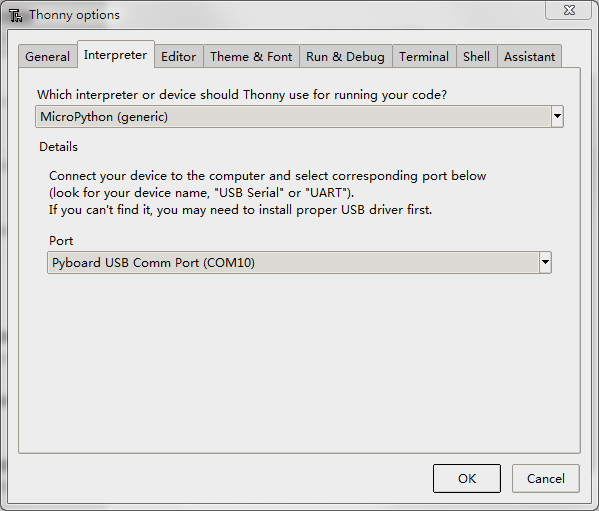

選擇 Thonny中的Tools中的Options對話框，通過Interpreter中選擇“MicroPython (Generic)”，然后在Port中選擇PyBoard USB Comm Port(COM10)，

其中COM10需要根據計算機中PyBoard對應的USB串口的實際埠號而定，

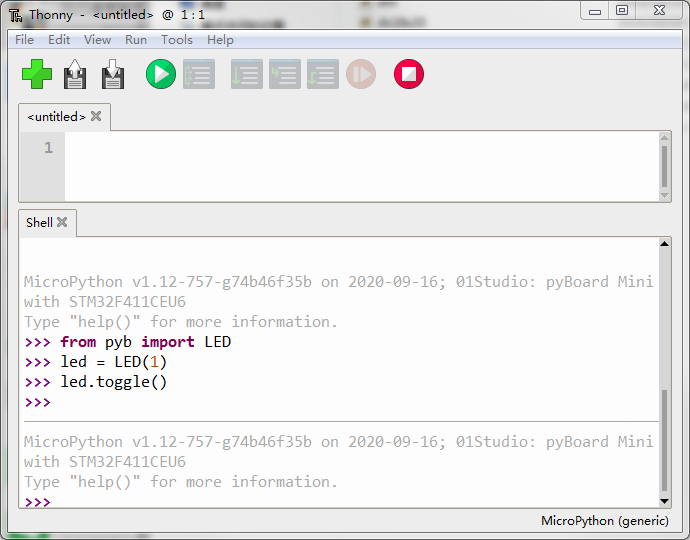

在Thonny的Shells中輸入如下簡單的測驗陳述句：

>>> from pyb import LED
>>> led = LED(1)
>>> led.toggle()

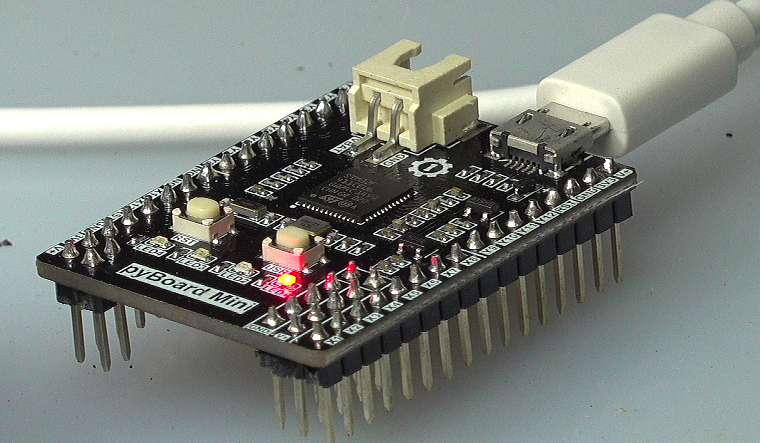

觀察到PyBoard上的LED被點亮：

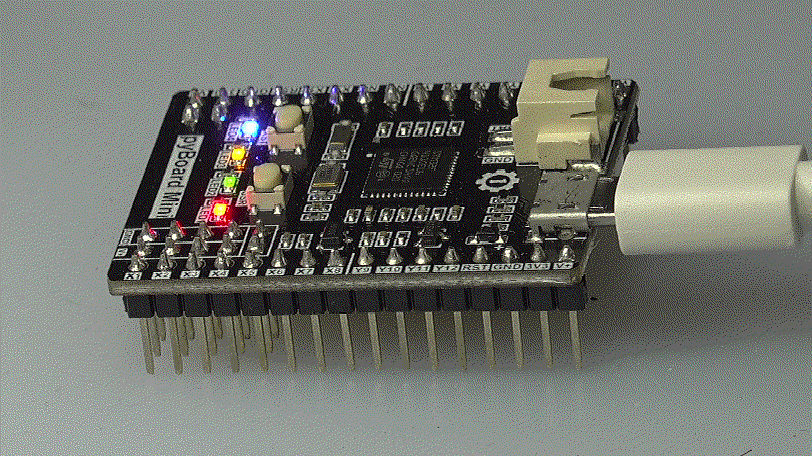

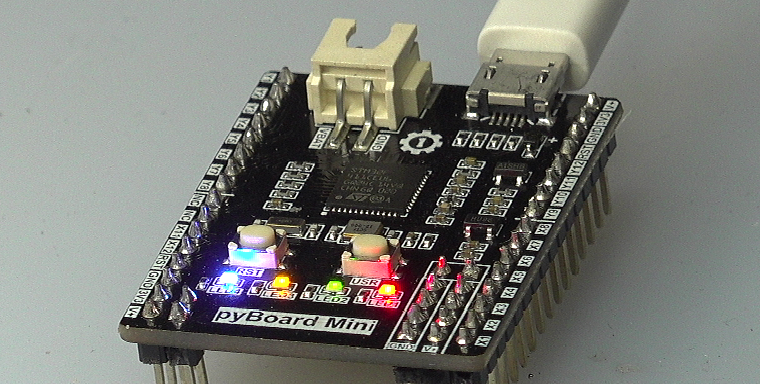

下面的代碼將四個板載的LED都點亮：

from pyb                    import LED

led = [LED(x+1) for x in range(4)]

for l in led:
    l.toggle()

from pyb                    import LED,delay

led = [LED(x+1) for x in range(4)]
print("LEDs flash")

while True:
    for l in led:
        l.toggle()

    delay(250)

3.初步學習資料

《MicroPython從0到1》基于pyBoard(STM32F405平臺)_v1.0.pdf

4.恢復PyBoard出廠設定

當 pyboard出現例外時，可以 出現例外時，可以 通過以下方式修改啟動順序或者 恢復出廠設定 ， 方法如下：

按著 pyBoard上的 USER鍵不放，再按一下 鍵不放，再按一下 RST鍵， LED燈會持續交替閃爍 ， 當閃爍達到你想要的模式時候，松開 當閃爍達到你想要的模式時候，松開 user鍵， LED燈會快速閃爍，板子接著重 會快速閃爍，板子接著重 會快速閃爍，板子接著重 新啟動，

模式 1：只有綠燈亮 ，正常模式 ：先啟動 boot.py然后 main.py，

模式 2：只有橙色燈亮 ，安全模式 ，安全模式 ：啟動時候不運行任何腳本， (僅 1次有效 )

模式 3：綠燈和橙同時亮 ，檔案系統重置 ：檔案系統恢復出廠狀態，然后 ：檔案系統恢復出廠狀態，然后 以安全模式啟動，

注： 當編輯的程式存盤在PYBFLASH中main.py時，下次系統板上電啟動后，便運行main.py，

▌02 基本實驗

1.LED測驗

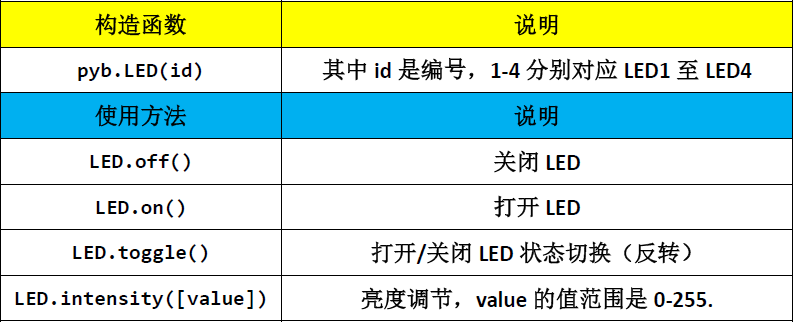

在pyb中封裝的LED物件的相關函式為：

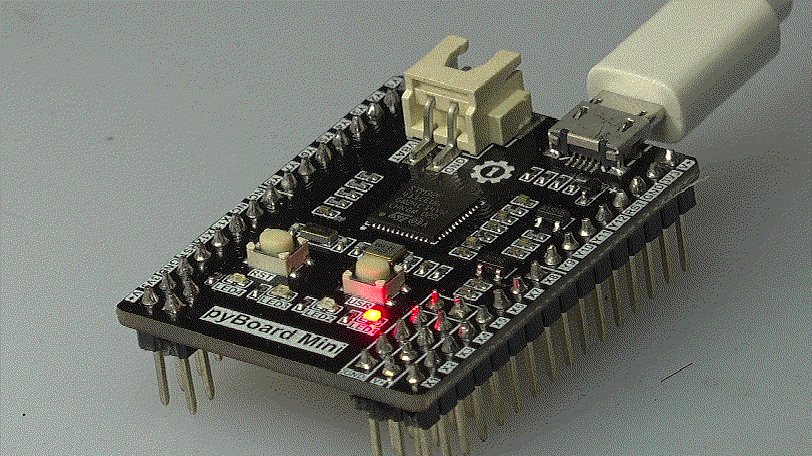

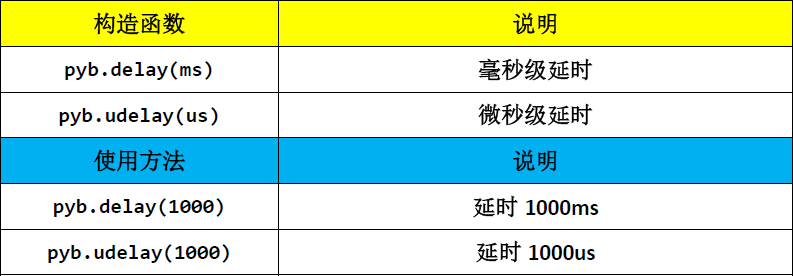

（1）流水燈

from pyb                    import LED,delay

led = [LED(x+1) for x in range(4)]
print("LEDs flash")

count = 0

while True:
    for l in led:
        l.on()
        delay(100)
        l.off()
        delay(100)

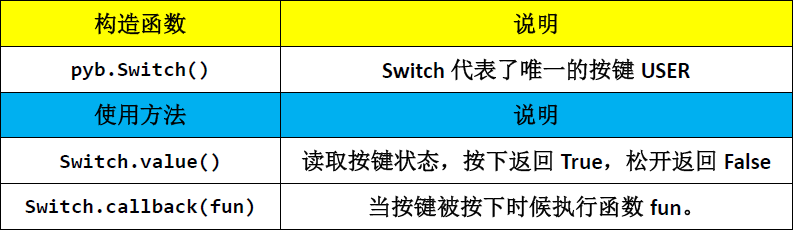

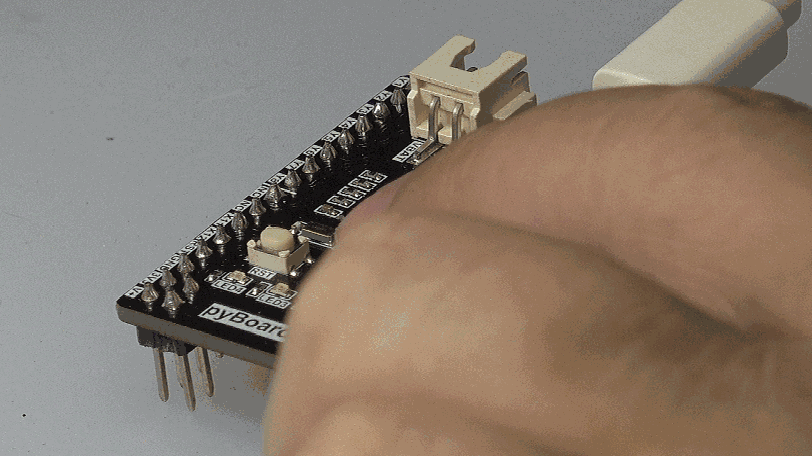

2.按鍵

from pyb                    import LED,delay,Switch

def func1():
    LED(4).toggle()

sw = Switch()
sw.callback(func1)

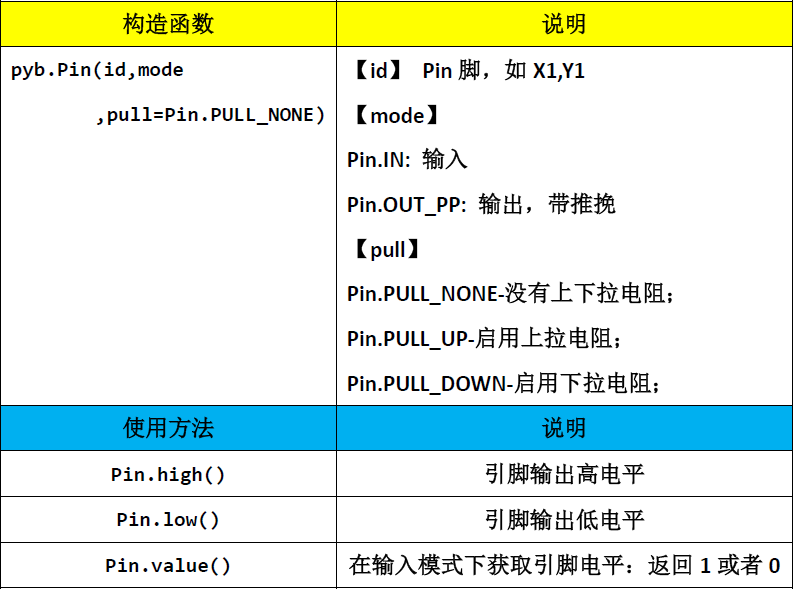

3.GPIO

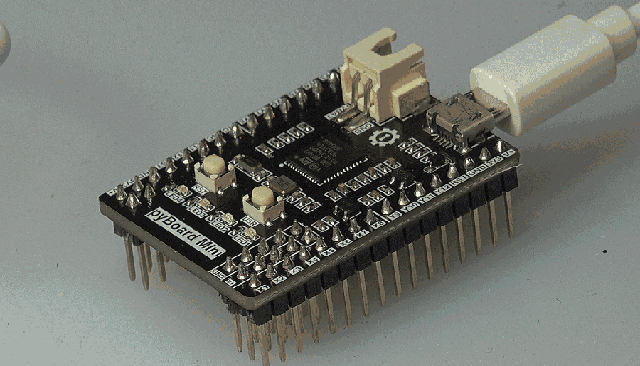

下面代碼是通過USR板載按鍵控制板載LED（4）的狀態，

from pyb                    import LED,delay,Switch,Pin

p_out = Pin('B4', Pin.OUT_PP)
p_in  = Pin('X17', Pin.IN, Pin.PULL_UP)

while True:
    if p_in.value() == 0:
        p_out.high()
    else:
        p_out.low()

演示效果：

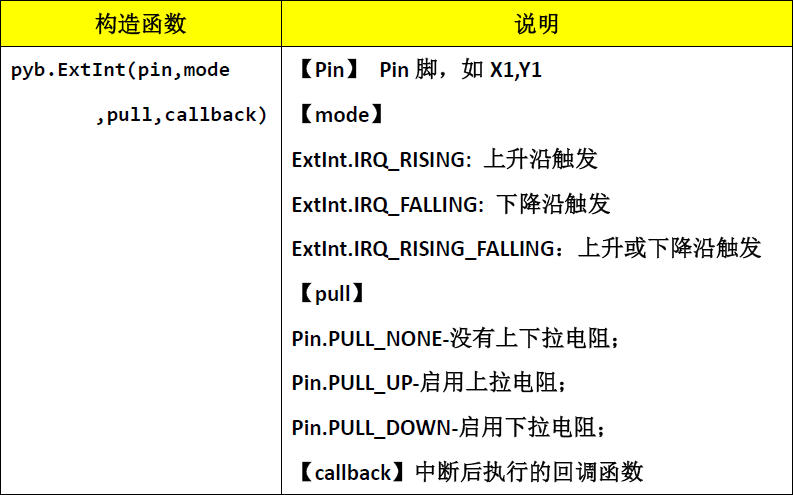

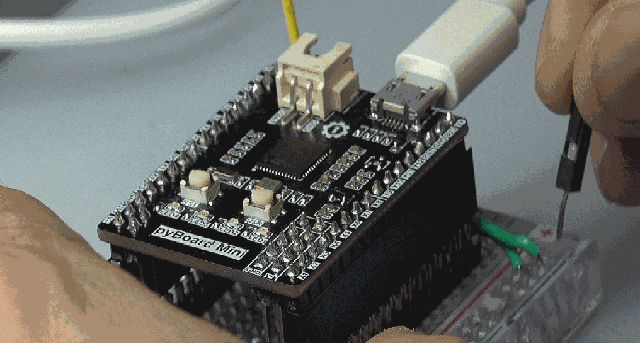

4.外部中斷

from pyb                    import LED,delay,Switch,Pin,ExtInt

callback = lambda e: LED(4).toggle()

ext = ExtInt(Pin('Y1'), ExtInt.IRQ_FALLING, Pin.PULL_UP, callback)

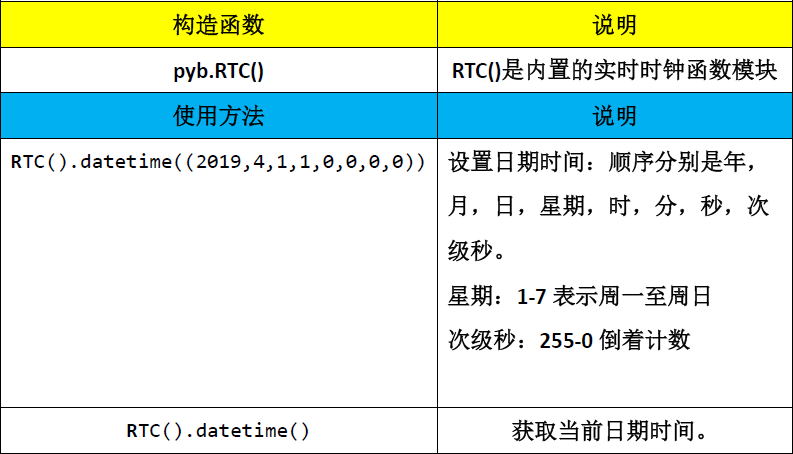

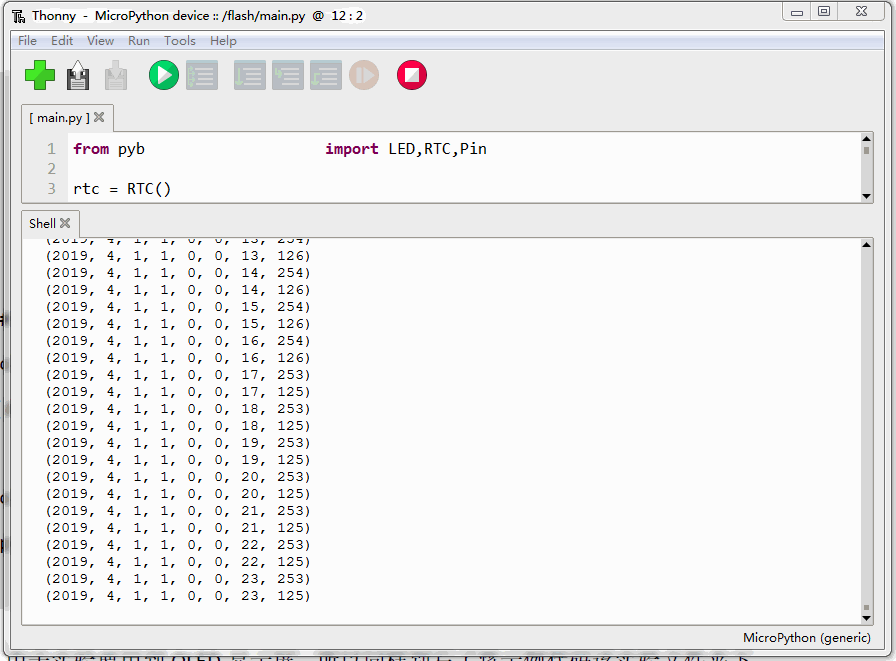

5.實時時鐘

from pyb                    import LED,RTC,Pin

rtc = RTC()

if rtc.datetime()[0] != 2019:
    rtc.datetime((2019,4,1,1,0,0,0,0))

while True:

    print(rtc.datetime())
    pyb.delay(500)

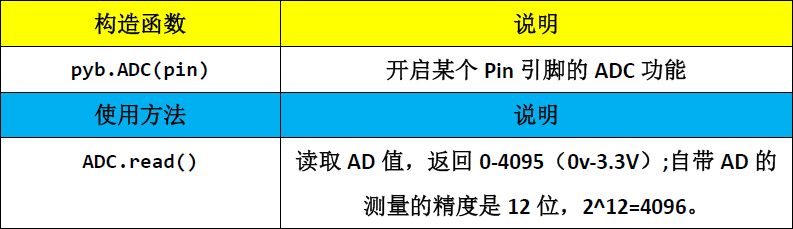

6.ADC

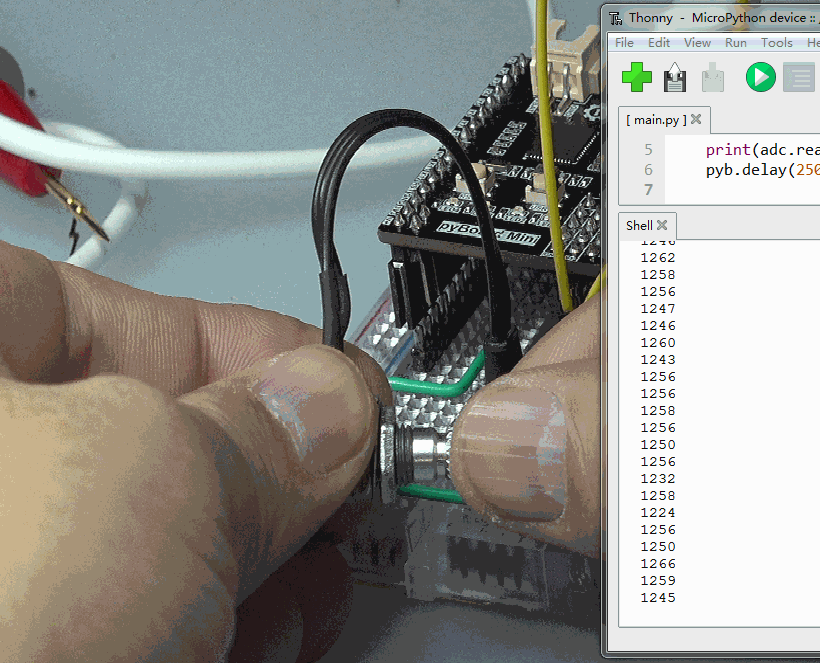

（1）基本的ADC讀取

from pyb                    import LED,RTC,Pin,ADC

adc = ADC('X1')
while True:
    print(adc.read())
    pyb.delay(250)

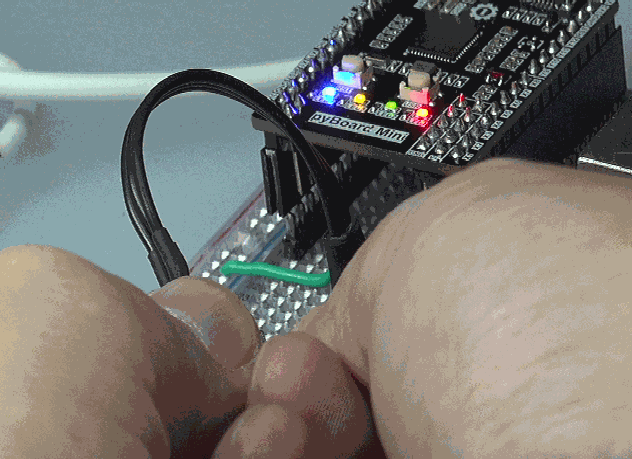

（2）改變LED亮度

from pyb                    import LED,RTC,Pin,ADC

adc = ADC('X1')

while True:
    adv = adc.read()
    intensity = int(adv / 16)

    for i in range(4):
        LED(i+1).intensity(intensity)

    pyb.delay(25)

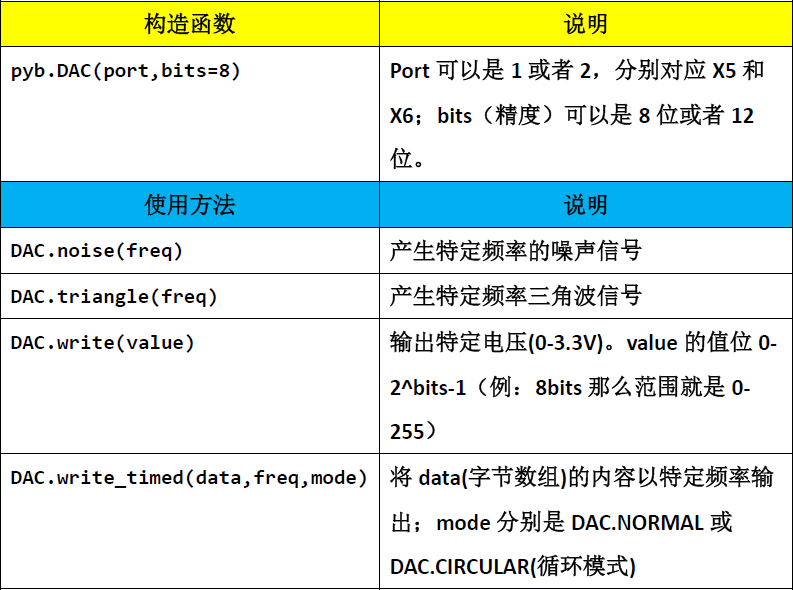

7.DAC

注意，按照STM32F411CEU4的資料手冊，它并沒有DAC輸出，可以按照實驗參考書上介紹，它具有2個DAC，分別是X5，X6，其中X6連接了板上的無源蜂鳴器，因此只能使用X6，

執行程式，會發現，其中并沒有DAC模塊，

from pyb                    import LED,RTC,Pin,ADC,DAC

dac = DAC(1, bits=12)

dac.write(0x400)
print('DAC output 0x400')

Traceback (most recent call last):
  File "<stdin>", line 1, in <module>
ImportError: can't import name DAC

在相同的淘寶銷售商，它給出的 PyBoard -STM32F405開發板 中帶有DAC轉換器，

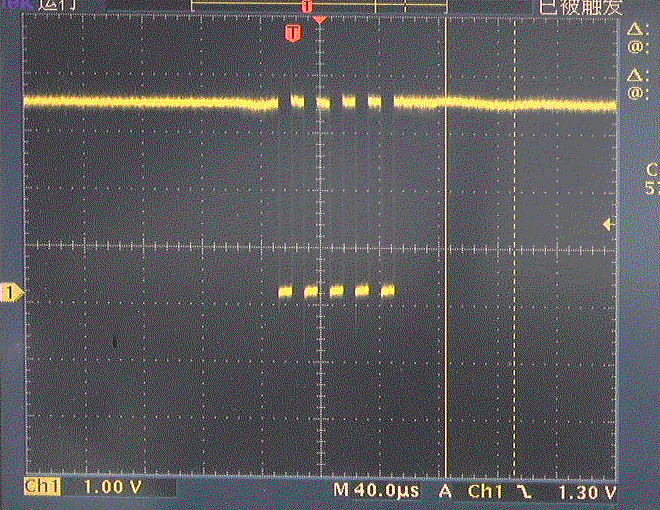

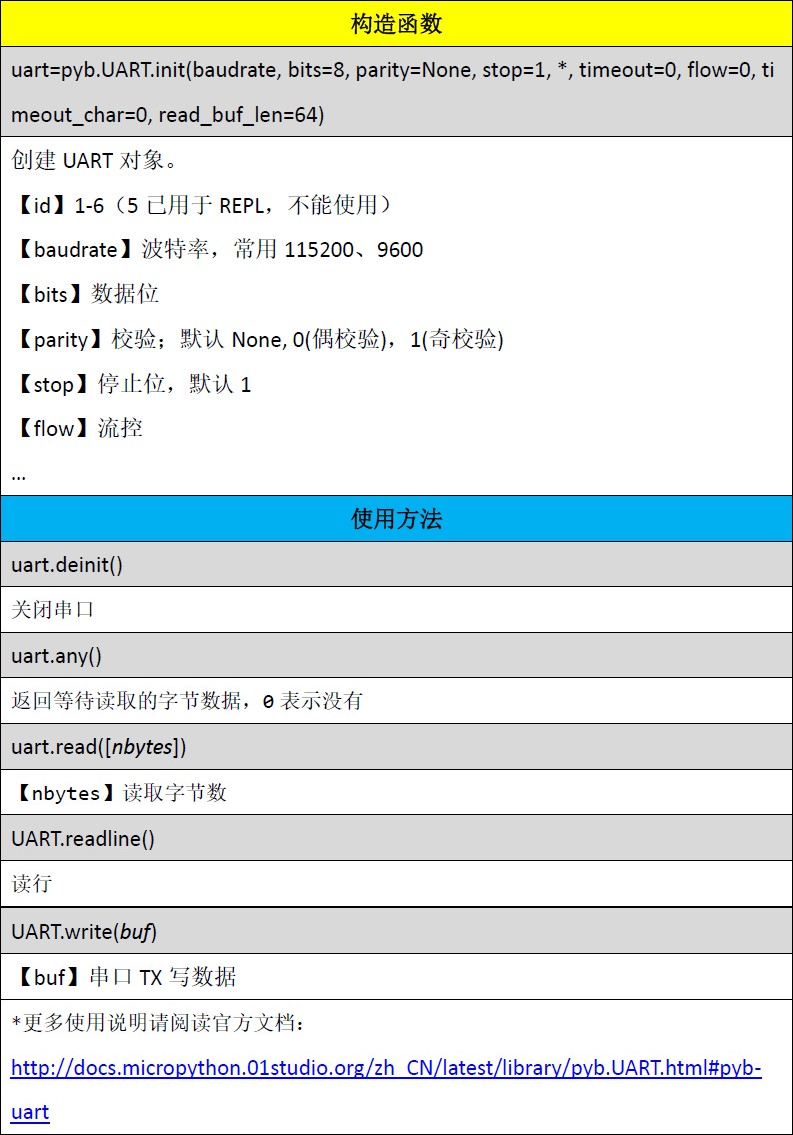

8.UART

from pyb                    import LED,UART

uart = UART(1, 115200)

print("Test UART.")

while True:
    uart.write(b'\x55')
    pyb.delay(10)

▌結論

本文對于剛剛購置得到的 pyBoard Mini進行初步測驗，驗證了其中部分功能，

這個版塊不具有DAC，這是它在之后的信號處理程序中有道一定的限制，
