一款可以讓大型iOS工程編譯速度提升50%的工具-有解無憂

cocoapods-hmap-prebuilt 是什么？

cocoapods-hmap-prebuilt 是美團平臺迭代組自研的一款 cocoapods 插件，以 Header Map 技術為基礎，進一步提升代碼的編譯速度，完善頭檔案的搜索機制，

雖然以二進制組件的方式構建 App 是 HPX （美團移動端統一持續集成/交付平臺）的主流解決方案，但在某些場景下（Profile、Address/Thread/UB/Coverage Sanitizer、App 級別靜態檢查、ObjC 方法呼叫兼容性檢查等等），我們的構建作業還是需要以全原始碼編譯的方式進行；而且在實際開發程序中，大多是以原始碼的方式進行開發，所以我們將實驗物件設定為基于全原始碼編譯的流程，

廢話不多說，我們來看看它的實際使用效果！

總的來說，以美團和大眾點評的全原始碼編譯流程為實驗物件的前提下，cocoapods-hmap-prebuilt 插件能將總鏈路提升 45% 以上的速度，在 Xcode 打包環節上能提升 50% 以上的速度，是不是有點動心了？

為了更好的理解這個插件的價值和功能，我們不妨先看一下當前的工程中存在的問題，

為什么現有的專案不夠好？

目前，美團內的 App 都是基于 CocoaPods 做包管理方面的作業，所以在實際的開發程序中，CocoaPods 會在 Pods/Header/ 目錄下添加組件名目錄和頭檔案軟鏈，類似于下面的形式：

/Users/sketchk/Desktop/MyApp/Pods
└── Headers
    ├── Private
    │   └── AFNetworking
    │       ├── AFHTTPRequestOperation.h -> ./XXX/AFHTTPRequestOperation.h
    │       ├── AFHTTPRequestOperationManager.h -> ./XXX/AFHTTPRequestOperationManager.h
    │       ├── ...
    │       └── UIRefreshControl+AFNetworking.h -> ./XXX/UIRefreshControl+AFNetworking.h
    └── Public
        └── AFNetworking
            ├── AFHTTPRequestOperation.h -> ./XXX/AFHTTPRequestOperation.h
            ├── AFHTTPRequestOperationManager.h -> ./XXX/AFHTTPRequestOperationManager.h
            ├── ...
            └── UIRefreshControl+AFNetworking.h -> ./XXX/UIRefreshControl+AFNetworking.h

也正是通過這樣的目錄結構和軟鏈，CocoaPods 得以在 Header Search Path 中添加如下的引數，使得預編譯環節順利進行，

$(inherited)
${PODS_ROOT}/Headers/Private
${PODS_ROOT}/Headers/Private/AFNetworking
${PODS_ROOT}/Headers/Public
${PODS_ROOT}/Headers/Public/AFNetworking

雖然這種構建 Search Path 的方式解決了預編譯的問題，但在某些專案中，例如多達 400+ 組件的巨型專案中，會造成以下幾點問題：

大量的 Header Search Path 路徑，會造成編譯引數中的 -I 選項極速膨脹，在達到一定長度后，甚至會造成無法編譯的情況
目前美團的工程中，已經有近 5W 個頭檔案，這意味著不論是頭檔案的搜索程序，還是軟鏈的創建程序，都會引起大量的檔案 IO 操作，進而會產生一些耗時操作，
編譯時間會隨著組件數量急劇增長，以美團和大眾點評有 400+ 個組件的體量為參考，全原始碼打包耗時均在 1 小時以上，
基于路徑順序查找頭檔案的方式有潛在的風險，例如重名頭檔案的情況，排在后面的頭檔案永遠無法參與編譯，
由于 ${PODS_ROOT}/Headers/Private 路徑的存在，讓參考其他組件的私有頭檔案變為了可能，

想解決上述的問題，好一點的情況下，可能會浪費 1 個小時，而不好的情況，就是讓有風險的代碼上線了，你說工程師會不會因此而感到頭疼？

Header Map 是個啥？

還好 cocoapods-hmap-prebuilt 的出現，讓這些問題變成了歷史，不過要想理解它為什么能解決這些問題，我們得先理解一下什么是 Header Map，

Header Map 其實是一組頭檔案資訊映射表！

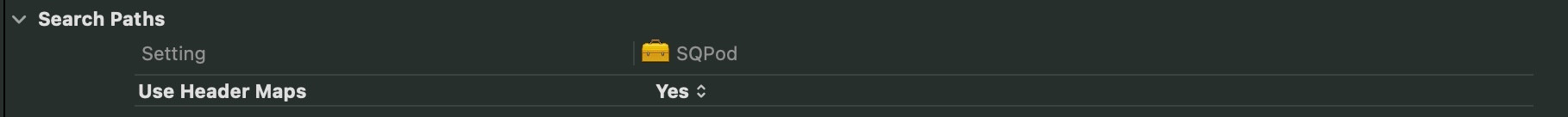

為了更直觀的理解 Header Map，我們可以在 Build Setting 中開啟 Use Header Map 選項，真實的體驗一下它，

然后在 Build Log 里獲取相應組件里對應檔案的編譯命令，并在最后加上 -v 引數，來查看其運行的秘密：

$ clang <list of arguments> -c some-file.m -o some-file.o -v

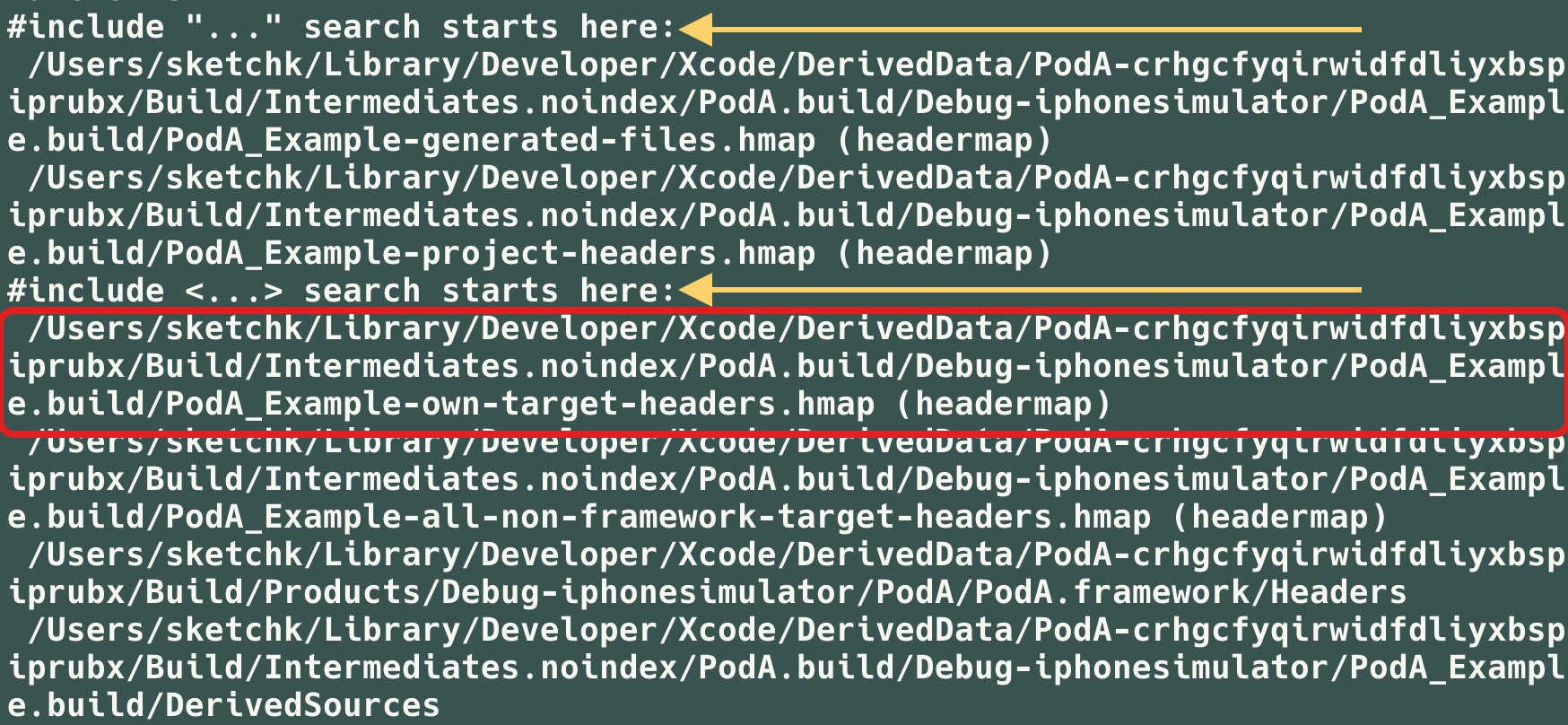

在 console 的輸出內容中，我們會發現一段有意思的內容：

通過上面的圖，我們可以看到編譯器將尋找頭檔案的順序和對應路徑展示出來了，而在這些路徑中，我們看到了一些陌生的東西，即后綴名為 .hmap 的檔案，后面還有個括號寫著 headermap，

沒錯！它就是 Header Map 的物體，

此時 Clang 已經在剛才提到的 hmap 檔案里塞入了一份頭檔案名和頭檔案路徑的映射表，不過它是一種二進制格式的檔案，為了驗證這個的說法，我們可以通過 milend 撰寫的hmap 工具來查其內容，

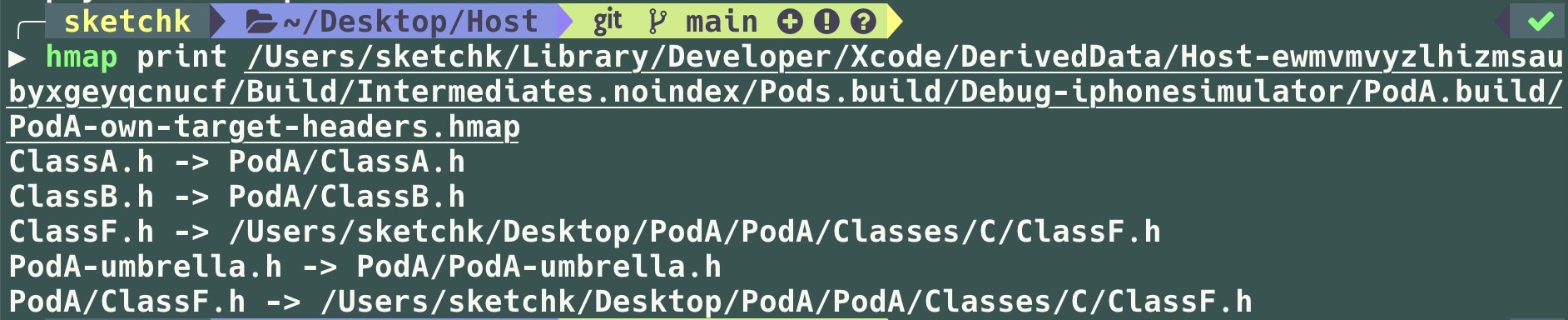

在執行相關命令（即 hmap print）后，我們可以發現這些 hmap 里保存的資訊結構大致如下, 類似于一個 Key-Value 的形式，Key 值是頭檔案的名稱，Value 是頭檔案的實際物理路徑：

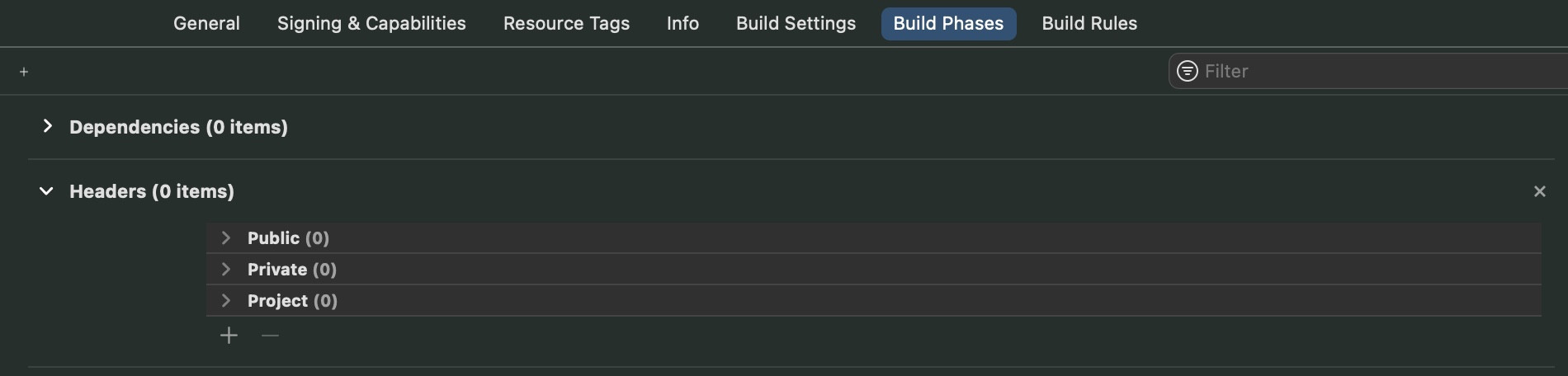

需要注意，映射表的鍵值內容會隨著使用場景產生不同的變化，例如頭檔案參考是在 "..." 的形式下，還是 <...> 的形式下，又或是在 Build Phase 里 Header 的配置情況，例如，你將頭檔案設定為 Public 的時候，在某些 hmap 中，它的 Key 值就為 PodA/ClassA，而將其設定為 project 的時候，它的 Key 值可能就是 ClassA，而配置這些資訊的地方，如下圖所示：

至此我想你應該了解到 Header Map 到底是個什么東西了，

當然這種技術也不是一個什么新鮮事兒，在 Facebook 的 buck 工具中也提供了類似的東西，只不過檔案型別變成了 HeaderMap.java 的樣子，

此時，我估計你可能并不會對 buck 產生太多的興趣，而是開始思考上一張圖中 Headers 的 Public、Private、Project 到底代表著什么意思，好像很多同學從來沒怎么關注過，以及為什么它會影響 hmap 里的內容？

Public，Private，Project 是個啥？

在 Apple 官方的 Xcode Help - What are build phases? 檔案中，我們可以看到如下的一段解釋：

Associates public, private, or project header files with the target. Public and private headers define API intended for use by other clients, and are copied into a product for installation. For example, public and private headers in a framework target are copied into Headers and PrivateHeaders subfolders within a product. Project headers define API used and built by a target, but not copied into a product. This phase can be used once per target.

總的來說，我們可以知道一點，就是 Build Phases - Headers 中提到 Public 和 Private 是指可以供外界使用的頭檔案，而 Project 中的頭檔案是不對外使用的，也不會放在最終的產物中，

如果你繼續翻閱一些資料，例如 StackOverflow - Xcode: Copy Headers: Public vs. Private vs. Project? 和 StackOverflow - Understanding Xcode’s Copy Headers phase，你會發現在早期 Xcode Help 的 Project Editor 章節里，有一段名為 Setting the Role of a Header File 的段落，里面詳細記載了三個型別的區別，

Public: The interface is finalized and meant to be used by your product’s clients. A public header is included in the product as readable source code without restriction.
Private: The interface isn’t intended for your clients or it’s in early stages of development. A private header is included in the product, but it’s marked “private”. Thus the symbols are visible to all clients, but clients should understand that they’re not supposed to use them.
Project: The interface is for use only by implementation files in the current project. A project header is not included in the target, except in object code. The symbols are not visible to clients at all, only to you.

至此，我們應該能夠徹底了解了 Public、Private、Project 的區別，簡而言之，Public 還是通常意義上的 Public，Private 則代表 In Progress 的含義，至于 Project 才是通常意義上的 Private 含義，

此時，你會不會聯想到 CocoaPods 中 Podspec 的 Syntax 里還有 public_header_files 和 private_header_files 兩個欄位，它們的真實含義是否和 Xcode 里的概念沖突呢？

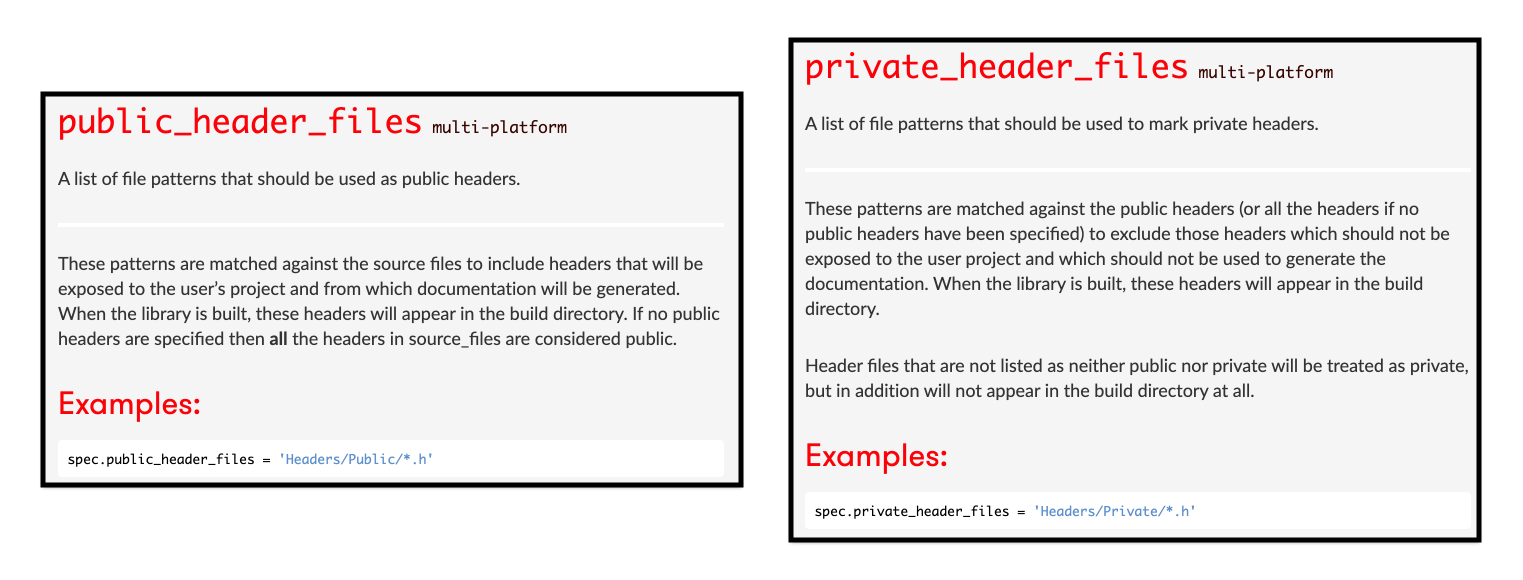

這里我們仔細閱讀一下官方檔案的解釋，尤其是 private_header_files 欄位，

我們可以看到，private_header_files 在這里的含義是說，它本身是相對于 Public 而言的，這些頭檔案本義是不希望暴露給用戶使用的，而且也不會產生相關檔案，但是在構建的時候，會出現在最終產物中，只有既沒有被 Public 和 Private 標注的頭檔案，才會被認為是真正的私有頭檔案，且不出現在最終的產物里，

看起來，CocoaPods 對于 Public 和 Private 的官方解釋是和 Xcode 中的描述一致的，兩處的 Private 并非我們通常理解的 Private，它的本意更應該是開發者準備對外開放，但又沒完全 Ready 的頭檔案，更像一個 In Progress 的含義，

這一塊是不是讓你有點大跌眼鏡？那么，在現實世界中，我們是否正確的使用了它們呢？

為什么用原生的 hmap 不能改善編譯速度？

前面我們介紹了 hmap 是什么，以及怎么開啟它（啟用 Build Setting 中的 Use Header Map 選項），也介紹了一些影響生成 hmap 的因素（Public、Private、Project），

那是不是我只要開啟 Xcode 提供的 Use Header Map 就可以提升編譯速度了呢?

很可惜，答案是否定的！

至于原因，我們就從下面的例子開始說起，假設我們有一個基于 CocoaPods 構建的全原始碼工程專案，它的整體結構如下：

首先，Host 和 Pod 是我們的兩個 Project，Pods 下的 Target 的產物型別為 Static Library，
其次，Host 底下會有一個同名的 Target，而 Pods 目錄下會有 n+1 個 Target，其中 n 取決于你依賴的組件數量，而 1 是一個名為 Pods-XXX 的 Target，最后，Pods-XXX 這個 Target 的產物會被 Host 里的 Target 所依賴，

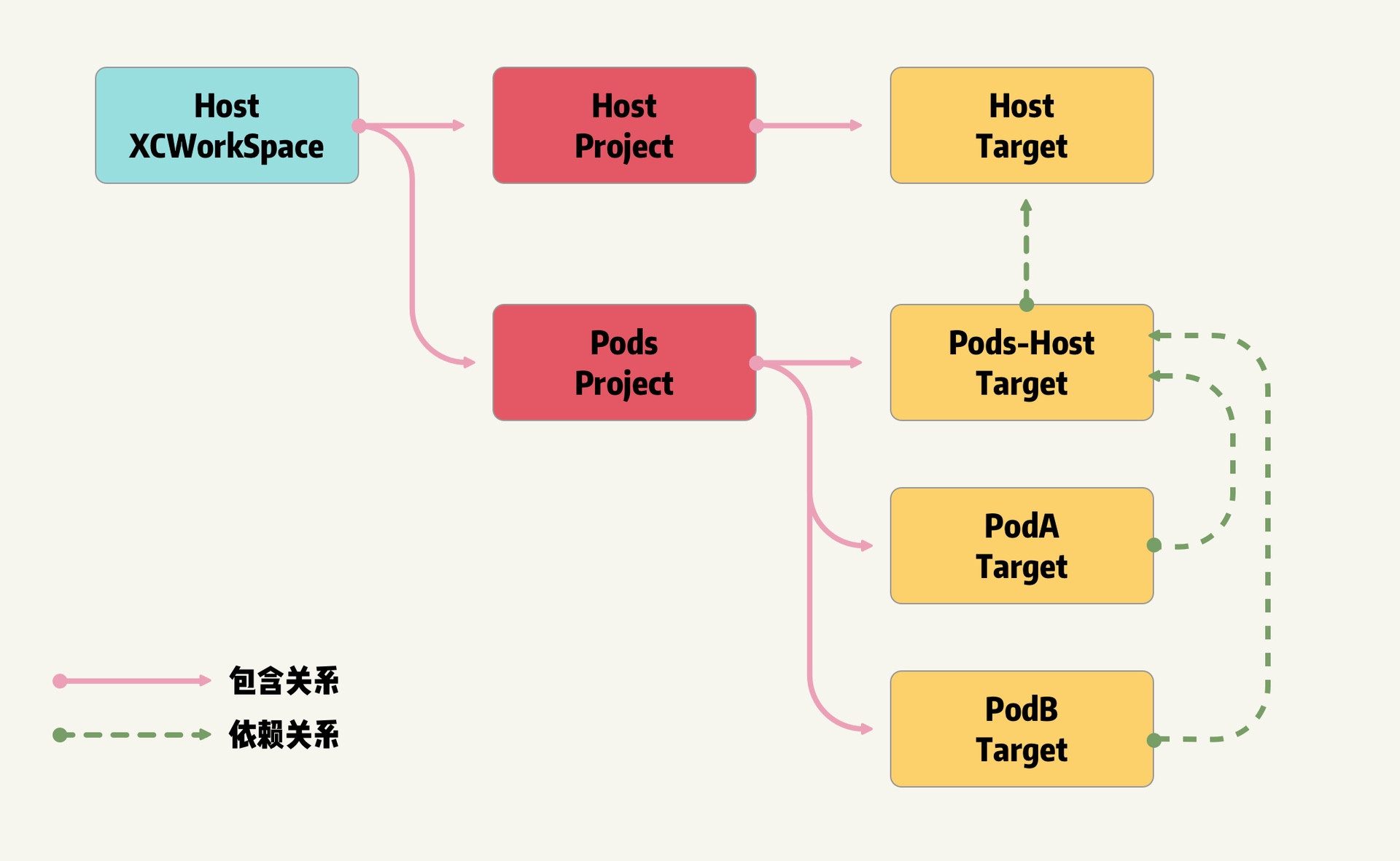

整個結構看起來如下所示：

當構建的產物型別為 Static Library 的時候，CocoaPods 在創建頭檔案產物程序中，它的邏輯大致如下：

不論 podspec 里如何設定 public_header_files 和 private_header_files，相應的頭檔案都會被設定為 Project 型別，
在 Pods/Headers/Public 中會保存所有被宣告為 public_header_files 的頭檔案，
在 Pods/Headers/Private 中會保存所有頭檔案，不論是 public_header_files 或者 private_header_files 描述到，還是那些未被描述的，這個目錄下是當前組件的所有頭檔案全集，
如果 podspec 里未標注 Public 和 Private 的時候，Pods/Headers/Public 和 Pods/Headers/Private 的內容一樣且會包含所有頭檔案，

正是由于這種機制，會導致一些有意思的問題發生，

首先，由于所有頭檔案都被當做最終產物保留下來，在結合 Header Search Path 里 Pods/Headers/Private 路徑的存在，我們完全可以參考到其他組件里的私有頭檔案，例如我只要使用 #import <SomePod/Private_Header.h> 的方式，就會命中私有檔案的匹配路徑，

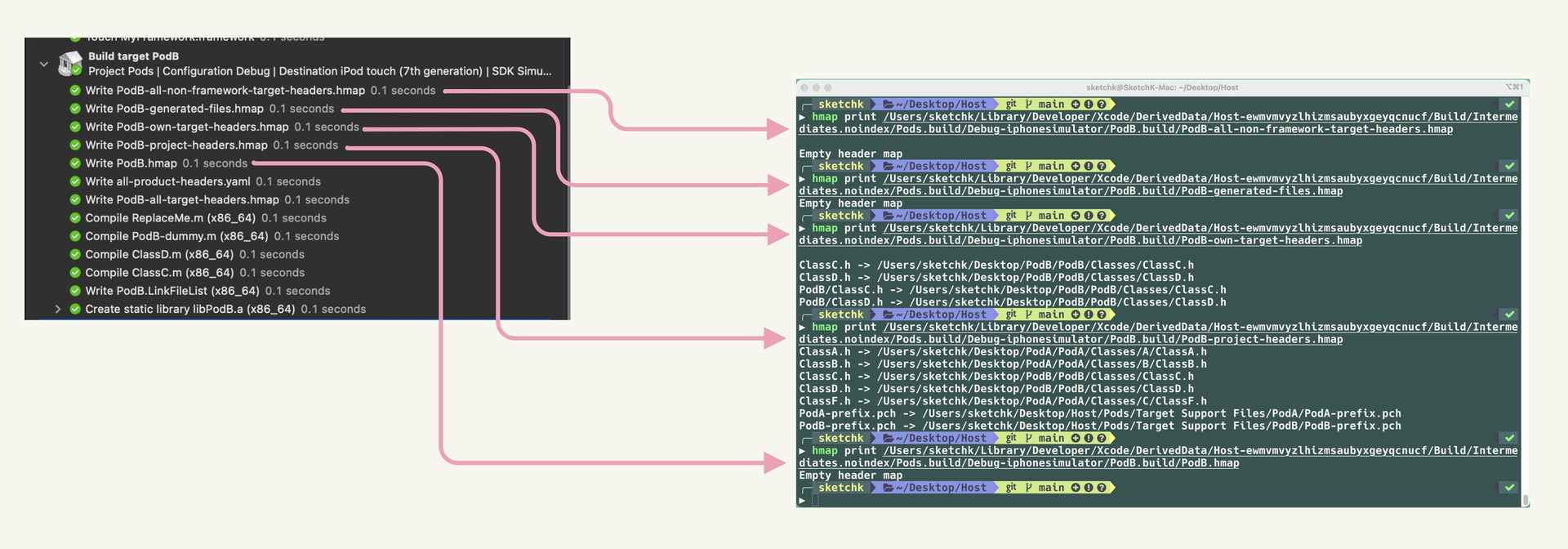

其次，就是在 Static Library 的狀況下，一旦我們開啟了 Use Header Map，結合組件里所有頭檔案的型別為 Project 的情況，這個 hmap 里只會包含 #import "ClassA.h" 的鍵值參考，也就是說只有 #import "ClassA.h" 的方式才會命中 hmap 的策略，否則都將通過 Header Search Path 尋找其相關路徑，例如下圖中的 PodB，在其 build 的程序中，Xcode 會為 PodB 生成 5 個 hmap 檔案，也就是說這 5 個檔案只會在編譯 PodB 中使用，其中 PodB 會依賴 PodA 的一些頭檔案，但由于 PodA 中的頭檔案都是 Project 型別的，所以其在 hmap 里的 Key 全部為 ClassA.h ，也就是說我們只能以 #import "ClassA.h" 的方式引入，

而我們也知道，在參考其他組件的時候，通常都會采用 #import <A/A.h> 的方式引入，至于為什么會用這種方式，一方面是這種寫法會明確頭檔案的由來，避免問題，另一方面也是這種方式可以讓我們在是否開啟 clang module 中隨意切換，當然，還有一點就是Apple 在 WWDC 里曾經不止一次建議開發者使用這種方式來引入頭檔案，

接著上面的話題來說，所以說在 Static Library 的情況下且以 #import <A/A.h> 這種標準方式引入頭檔案時，開啟 Use Header Map 選項并不會幫我們提升編譯速度，

但真的就沒有辦法使用 Header Map 了么？

cocoapods-hmap-prebuilt 誕生了

當然，總是有辦法解決的，我們完全可以自己動手做一個基于 CocoaPods 規則下的 hmap 檔案，正是基于這個想法，美團自研的 cocoapods-hmap-prebuilt 插件誕生了！

它的核心功能并不多，大概有以下幾點：

借助 CocodPods 處理 Header Search Path 和創建頭檔案 soft link 的時機，構建了頭檔案索引表并以此生成 n+1 個 hmap 檔案（n 是每個組件自己的 Private Header 資訊，1 是所有組件公共的 Public Header 資訊），
重寫 xcconfig 檔案里的 Header Search Path 到對應的 hmap 檔案上，一條指向組件自己的 private hmap，一條指向所有組件共用的 public hmap，
針對 public hmap 里的重名頭檔案進行了特殊處理，只允許保存組件名/頭檔案名方式的 Key-Value，排查重名頭檔案帶來的例外行為，
將組件自身的 Ues Header Map 功能關閉，減少不必要的檔案創建和讀取，

聽起來可能有點繞，內容也有點多，不過這些你都不用關心，你只需要通過以下 2 個步驟就能將其使用起來：

在 Gemfile 里宣告插件，
在 Podfile 里使用插件，

// this is part of Gemfile
source 'http://sakgems.sankuai.com/' do
  gem 'cocoapods-hmap-prebuilt'
  gem 'XXX'
  ...
end

// this is part of Podfile
target 'XXX' do
  plugin 'cocoapods-hmap-prebuilt'
  pod 'XXX'
  ...
end

除此之外，為了拓展其實用性，我們還提供了頭檔案補丁（解決重名頭檔案的定向選取）和環境變數注入（無侵入的在其他系統中使用）的能力，便于其在不同場景下的使用，

總結

至此，關于 cocoapods-hmap-prebuilt 的介紹就要結束了，

回看整個故事的開始，Header Map 是我在研究 Swift 和 Objective-C 混編程序中發現的一個很小的知識點，而且 Xcode 自身就實作了一套基于 Header Map 的功能，在實際的使用程序中，它的表現并不理想，

但幸運的是，在后續的探索的程序中，我們發現了為什么 Xcode 的 Header Map 沒有生效，以及為什么它與 CocoaPods 出現了不兼容的情況，雖然它的原理并不復雜，核心點就是將檔案查找和讀取等 IO 操作編變成了記憶體讀取操作，但結合實際的業務場景，我們發現它的收益是十分可觀的，

或許這是在提醒我們，要永遠對技術保持一顆好奇的心！

其實，利用 Clang Module 技術也可以解決本文一開始提到的幾個問題，但它并不在這篇文章的討論范圍中，如果你對 Clang Module 或者對 Swift 與 Objective-C 混編感興趣，歡迎閱讀參考檔案中的《從預編譯的角度理解 Swift 與 Objective-C 及混編機制》一文，以了解更多的詳細資訊，

參考檔案

Apple - WWDC 2018 Behind the Scenes of the Xcode Build Process
Apple 的 HeaderMap.cpp 原始碼
美團技術學院- 從預編譯的角度理解 Swift 與 Objective-C 及混編機制

作者

思琦，筆名 SketchK，美團 iOS 工程師，目前負責移動端 CI/CD 方面的作業及平臺內 Swift 技術相關的事宜，
旭陶，美團 iOS 工程師，目前負責 iOS 端開發提效相關事宜，
霜葉，2015 年加入美團，先后從事過 Hybrid 容器、iOS 基礎組件、iOS 開發工具鏈和客戶端持續集成門戶系統等作業，
