DSVPN簡介
動態智能VPN(Dynamic Smart Virtual Private Network),是一種在HUB-SPOKE組網方式下為公網地址動態變化的分支之間建立VPN隧道的解決方案,
背景

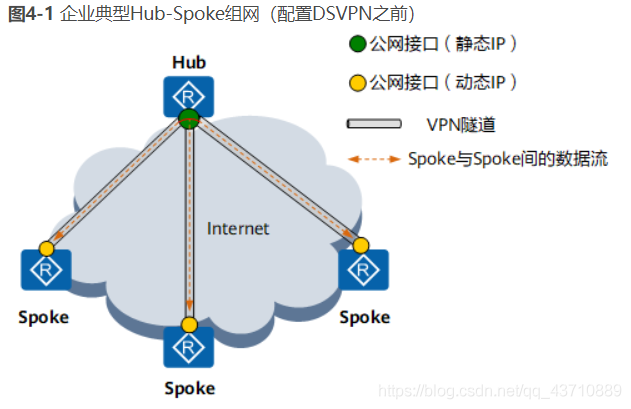

越來越多的企業希望建立Hub-Spoke方式的IPSec VPN網路將企業總部(Hub)與地理位置不同的多個分支(Spoke)相連,從而加強企業的通信安全、降低通信成本,當企業總部采用靜態的公網地址接入Internet,分支機構采用動態的公網地址接入Internet時,使用傳統的IPSec、GRE over IPSec等技術構建VPN網路將存在一個問題,即分支之間無法直接通信(源分支無法獲取目的分支公網地址,也就無法在分支之間直接建立隧道),所有分支之間的通信資料只能由總部中轉,

缺點:
-
總部在中轉分支之間的資料流時會消耗總部HUB的CPU及記憶體資源,造成資源緊張,
-
總部要對分支間的資料流封裝和解封裝,會引入額外的網路延時,
-
當IPSec網路規模不斷擴展時,為減少路由配置和維護,需要部署動態路由協議,但IPSec和動態路由協議之間存在一個基礎問題,動態路由協議依賴于組播協議報文或廣播協議報文進行路由更新,而IPSec不支持廣播報文和組播報文的傳輸,
DSVPN基本概念

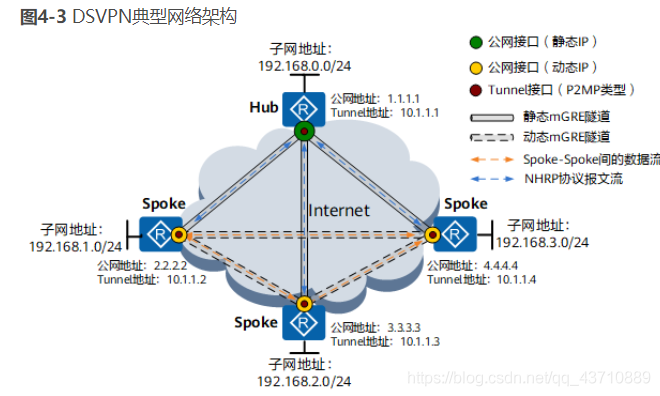

DSVPN典型網路架構

該網路中,當源Spoke需要向目的Spoke發送資料報文時,源Spoke將通過與Hub之間的靜態mGRE隧道互動NHRP協議獲取目的Spoke的公網地址,并與目的Spoke建立動態mGRE隧道,隧道建立完成后,Spoke與Spoke之間的資料報文將通過該動態mGRE隧道直接發送給對方,不再經過總部Hub中轉,
mGRE隧道介面
mGRE隧道介面包含以下元素:
- 隧道源地址:GRE封裝后的報文源地址,圖中隧道一端的公網地址,
- 隧道目的地址:GRE封裝后的報文目的地址,即圖中隧道另一端的公網地址,與GRE隧道介面手工指定目的地址不同,mGRE隧道目的地址來自于NHRP協議,
- 隧道介面IP地址:隧道介面地址和其他物理介面上的IP地址一樣,用于設備之間的通信(例如獲取路由資訊等),即圖中的Tunnel地址,
采用mGRE隧道介面建立起來的GRE隧道稱為mGRE隧道,mGRE隧道分為靜態mGRE隧道和動態mGRE隧道兩種:
- 靜態mGRE隧道建立于分支Spoke與總部Hub之間,靜態mGRE隧道永久存在,
- 動態mGRE隧道建立于各分支Spoke之間,動態mGRE隧道在一定周期內沒有流量轉發將自動拆除,
DSVPN基本原理
DSVPN實作分支之間直接通信的關鍵是在分支之間建立隧道,DSVPN利用mGRE結合NHRP來建立分支之間的隧道,與GRE不同,mGRE建立隧道時不需要定義隧道目的地址,而是依賴NHRP告訴它,這就為在動態地址變化的分支間建立隧道創造了條件,
mGRE與NHRP結合建立隧道的基本原理是:當設備轉發一個IP報文時,根據路由表將IP報文傳給下一跳的出介面mGRE隧道介面,mGRE在NHRP映射表中查找獲取下一跳地址映射的對端公網地址,然后mGRE封裝IP報文,加上新IP頭,目的地址就是對端的公網地址,這樣IP報文就能發向隧道對端,隧道即可建立,
三個環節:
-
建立Spoke與Hub之間的mGRE隧道
這一環節的目的是打通分支到分支報文轉發的通道,使得一端分支的報文可以借助Hub轉發到另一端分支,
DSVPN在Spoke與Hub之間建立的mGRE隧道是一種靜態隧道,無論Spoke與Hub間是否有流量經過,該隧道一直存在,
-
分支間路由學習
這一環節的目的是生成一端分支到另一端分支的路由,
-
建立Spoke與Spoke之間的mGRE隧道
這一環節的目的是建立用于分支間直接通信的通道,當一個分支向另一個分支轉發資料報文時,如果源Spoke找不到目的Spoke的公網地址,則會觸發DSVPN建立Spoke與Spoke之間的mGRE隧道,
Spoke與Spoke之間建立的mGRE隧道是一種動態隧道,當Spoke與Spoke間有流量通過時,隧道自動保活;當一定周期內沒有流量經過時,隧道自動拆除,

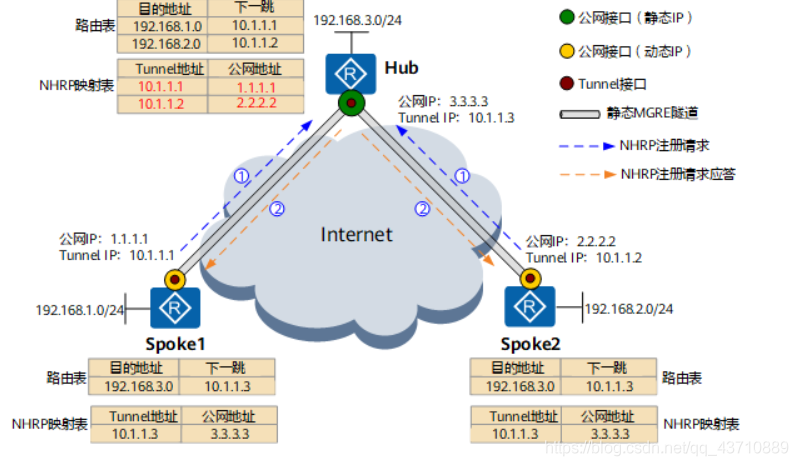

1.建立Spoke與Hub之間的mGRE隧道

DSVPN網路開始時,總部Hub的NHRP映射表是空表,分支Spoke有一個靜態配置的NHRP映射表(Hub的Tunnel地址與公網地址的映射),分支Spoke和總部Hub有到彼此的路由,要建立Spoke與Hub之間的mGRE隧道,總部要生成各分支Tunnel地址/子網地址與公網地址的NHRP映射表,這主要通過分支Spoke向總部Hub進行NHRP注冊來實作
-
Spoke向Hub注冊請求
管理員在Spoke上手工配置Hub的Tunnel地址和公網地址以后,Spoke將定時向Hub發送NHRP注冊請求報文,該報文中包含Spoke的Tunnel地址和公網地址,
-
Hub向Spoke注冊應答
Hub從NHRP注冊請求報文中提取Spoke的Tunnel地址和公網地址,并生成NHRP映射表,進而建立兩者之間的mGRE隧道,
2.分支間路由學習
分支間相互學習路由(非shortcut方式)
每個分支需要學習到所有對端的路由資料,這種情況下,Spoke會消耗大量的CPU和記憶體資源,對其路由表容量和性能有較高的要求,而實際應用中,Spoke的性能往往較低,能存放的路由數量有限,因此,這種路由學習方式只適用于網路節點較少、路由資訊量小的中小型網路,
分支路由匯聚到總部(shortcut方式)
實作所有訪問目的分支的流量全部指向總部Hub,分支間不需要相互學習路由,通過總部對分支路由匯聚后進行通告,該路由學習方式適用于那些網路規模大、分支較多的大型網路,
3.建立Spoke與Spoke之間的mGRE隧道
- 非shortcut方式下,源Spoke可以學習到目的Spoke的Tunnel地址,因此,源Spoke可以直接根據目的Spoke的Tunnel地址來查找目的Spoke的公網地址,生成目的Spoke的Tunnel地址與公網地址的NHRP映射表,
- shortcut方式下,所有Spoke的路由下一跳全部都是Hub的Tunnel地址,源Spoke無法學習到目的Spoke的Tunnel地址,因此,源Spoke只能根據報文的目的地址來查找目的Spoke的公網地址,生成目的Spoke的子網地址與公網地址的NHRP映射表,

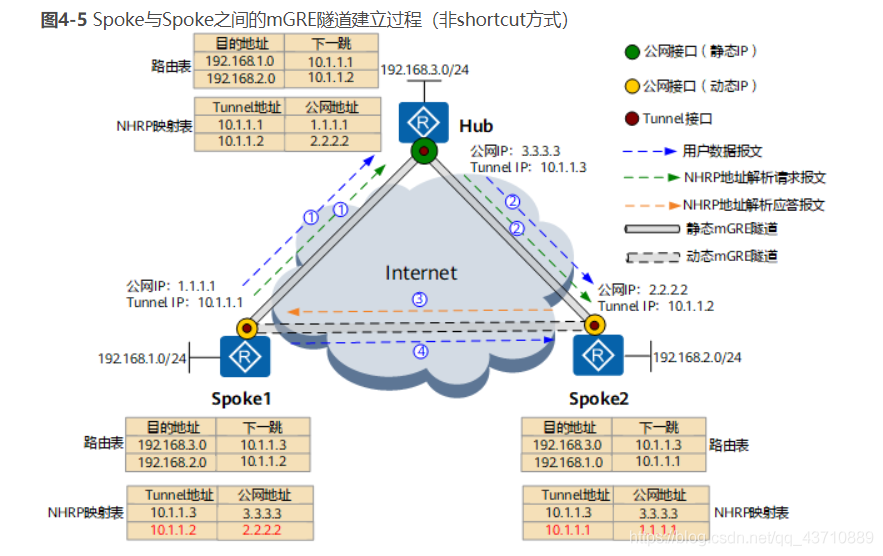

非shortcut方式

當Spoke1下的用戶首次訪問Spoke2下的用戶時,將觸發Spoke1與Spoke2之間建立動態mGRE隧道,隧道建立程序如下:
-
Spoke1收到其下用戶發往Spoke2的資料報文后:
- 根據報文目的地址(192.168.2.0)在路由表中找到下一跳10.1.1.2(Spoke2的Tunnel地址),但在NHRP映射表中沒有查找10.1.1.2對應的公網地址,就默認將該資料報文直接轉發給Hub,
- 構建并向Hub發送NHRP地址決議請求報文,請求10.1.1.2對應的公網地址,
-
Hub收到Spoke1發送的資料報文和NHRP地址決議請求報文后,將報文通過Hub與Spoke2間的mGRE隧道轉發給Spoke2,
-
Spoke2收到NHRP地址決議請求報文后:
- 從NHRP地址決議請求報文中提取Spoke1的Tunnel地址和公網地址,并將該資訊更新到自己的NHRP映射表中(見圖4-5中的紅色字體),
- 構建并向Spoke1發送NHRP地址決議應答報文(攜帶Spoke2的Tunnel地址10.1.1.2和公網地址2.2.2.2),
-
Spoke1收到NHRP地址決議應答報文后,從應答報文中提取Spoke2的Tunnel地址和公網地址,更新到自己的NHRP映射表中(見圖4-5中的紅色字體),Spoke1與Spoke2之間的動態mGRE隧道隨即建立,
當Spoke1再次收到其下用戶發送給Spoke2的資料報文時,Spoke1根據報文目的地址(192.168.2.0)在路由表中找到下一跳10.1.1.2,再根據10.1.1.2在NHRP映射表中找到公網地址2.2.2.2,即可按照公網地址2.2.2.2將此報文進行mGRE封裝后直接發送給Spoke2,不再經過總部Hub,

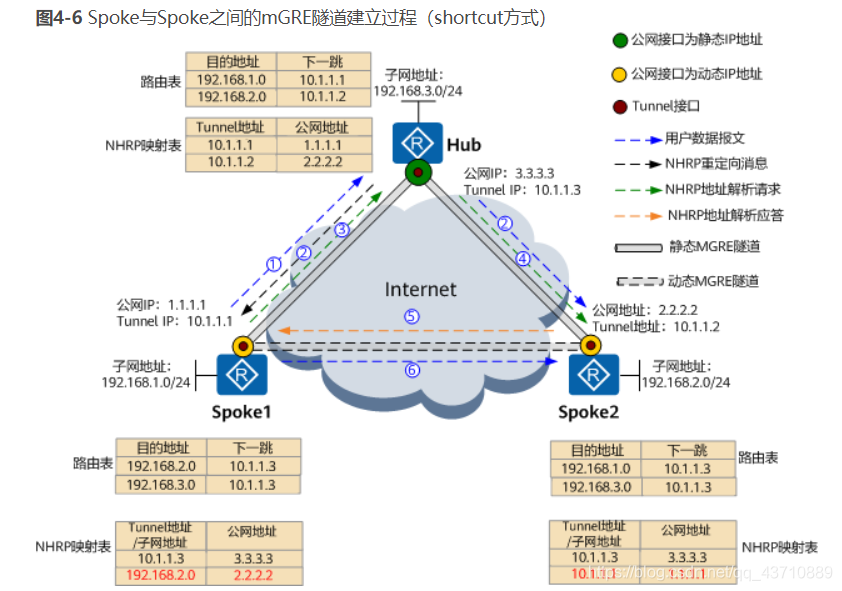

shortcut方式

當Spoke1下的用戶首次訪問Spoke2下的用戶時,將觸發Spoke1與Spoke2之間建立動態mGRE隧道,隧道建立程序如下:
-
Spoke1收到其下用戶發往Spoke2下用戶的資料報文后,根據報文目的地址(192.168.2.0)在路由表中找到下一跳10.1.1.3(Hub的Tunnel地址),并在NHRP映射表中找到10.1.1.3對應的公網地址3.3.3.3(Hub的公網地址),就將資料報文轉發給Hub,
-
Hub收到Spoke1轉發的資料報文后:
- 將此報文通過Hub與Spoke2間的mGRE隧道轉發給Spoke2,
- 檢查發現接收和發送資料報文的Tunnel介面屬于同一個NHRP域(見nhrp network-id),就構建并向Spoke1發送NHRP重定向報文(攜帶Hub的Tunnel地址和公網地址,以及需要決議的資料報文的目的地址192.168.2.0),
-
Spoke1收到NHRP重定向報文后,構建并向Hub發送NHRP地址決議請求報文(攜帶Spoke1的Tunnel地址10.1.1.1和公網地址1.1.1.1,以及需要決議的資料報文的目的地址192.168.2.0),
-
Hub收到NHRP地址決議請求報文后轉發給Spoke2處理,
-
Spoke2收到NHRP地址決議請求報文后:
- 從NHRP地址決議請求中提取Spoke1的Tunnel地址和公網地址,并將該資訊更新到自己的NHRP映射表中(見圖4-6中的紅色字體),
- 構建并向Spoke1發送NHRP地址決議應答報文(攜帶Spoke2的子網地址192.168.2.0、Spoke2的Tunnel地址10.1.1.2和公網地址2.2.2.2),
-
Spoke1收到NHRP地址決議應答報文后,從應答報文中提取Spoke2的子網地址和公網地址,更新到自己的NHRP映射表中(見圖4-6中的紅色字體),Spoke1與Spoke2之間的動態mGRE隧道隨即建立,
當Spoke1再次收到其下用戶發送給Spoke2的資料報文時,Spoke1根據報文目的地址(192.168.2.0)查找NHRP映射表,找到Spoke2的公網地址2.2.2.2,即可根據公網地址2.2.2.2將此報文進行mGRE封裝后直接發送給Spoke2,不再經過總部Hub,

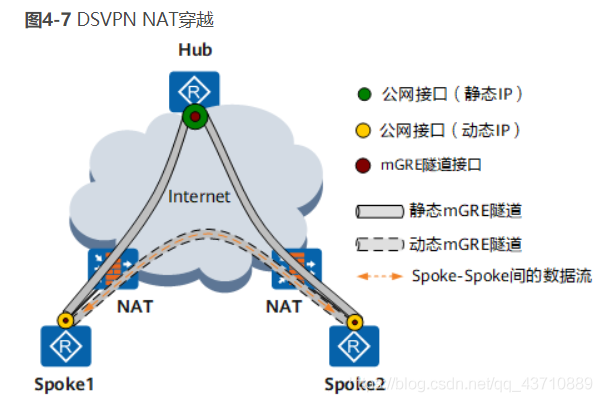

DSVPN NAT穿越

DSVPN NAT穿越主要通過在NHRP注冊應答報文、NHRP決議請求/應答報文中的NAT擴展欄位中填充分支NAT前后的地址資訊而實作,具體作業原理如下:
- 分支Spoke向總部Hub注冊,NHRP注冊請求報文中攜帶分支原始的公網或私網地址,
- 總部Hub的NHRP協議感知分支路徑中有NAT設備存在,就在NHRP注冊請求應答報文的NAT擴展欄位中將分支NAT轉換后的公網地址告知分支Spoke,
- 源Spoke向目的Spoke發起NHRP地址決議請求時,攜帶源分支NAT轉換前的地址和NAT轉換后的公網地址(通過NAT擴展欄位)告知目的Spoke,
- 目的Spoke向源Spoke回傳NHRP地址決議請求應答時,攜帶目的分支NAT轉換前的地址和NAT轉換后的公網地址(通過NAT擴展欄位)告知源Spoke,
- 源分支和目的分支互相知道對端NAT轉換前的地址和NAT轉換后的公網地址后,根據NAT轉換后的公網地址建立動態mGRE隧道,實作分支間穿越NAT直接通信
- DSVPN不支持兩個分支位于同一NAT設備之后且NAT轉換后IP地址相同的NAT穿越,
- DSVPN不支持兩個分支位于不同NAT設備之后且啟用PAT(Port Address Translation)功能的NAT穿越,
- 分支間互訪時,NAT設備必須配置為NAT Server或Static NAT,DSVPN不支持配置為NAT outbound的NAT穿越,
- 在DSVPN中部署IPSec時,如果兩個分支位于不同NAT設備之后或者總部位于NAT設備之后,則IPSec封裝模式僅支持為傳輸模式,因為IPSec封裝模式為隧道模式時,NHRP無法學習到NAT轉換后的地址,

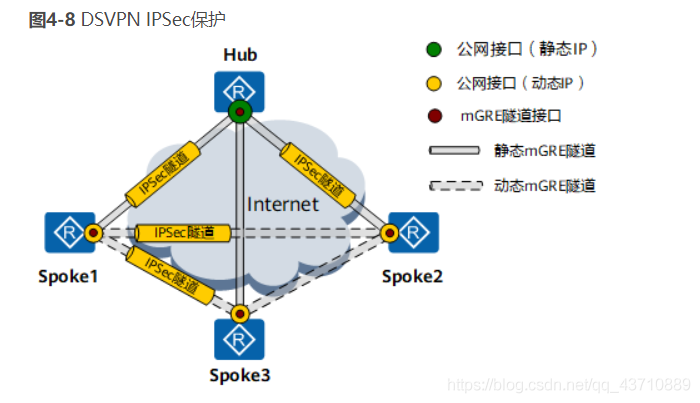

DSVPN IPSec保護

DSVPN網路中,通過在總部Hub和分支Spoke配置IPSec安全框架并系結于mGRE隧道介面,mGRE隧道建立的同時會立即觸發IPSec隧道建立,具體作業原理如下:
- 網路中的所有Spoke向總部Hub發起注冊請求,同時將NHRP映射表資訊告知IPSec,觸發分支和總部的IKE模塊進行IPSec隧道的協商,
- 總部Hub根據接收的注冊請求報文,記錄Spoke的Tunnel地址和公網地址的對應關系,生成分支的NHRP映射表,并向Spoke發送注冊請求應答訊息,
- 分支間根據流量觸發建立動態mGRE隧道,
- 分支Spoke間動態mGRE隧道建立時,IPSec模塊獲取NHRP映射表資訊,根據該資訊添加或洗掉IPSec對等體節點,觸發分支間動態建立IPSec隧道,
- 分支Spoke間IPSec隧道建立成功后,后續資料轉發根據IP報文的目的地址查找路由,如果出介面型別是mGRE隧道介面,則根據路由下一跳找NHRP映射表,獲取公網地址,根據公網地址,找IPSec SA,對報文進行IPSec加密發送,
相對于傳統Hub-Spoke組網的IPSec技術,DSVPN與IPSec聯合部署具有如下優勢:
- 傳統IPSec技術使用ACL識別待加密的單播流量,需進行復雜的ACL定義,配置和維護困難,而DSVPN中只需將mGRE隧道介面與IPSec安全框架系結,無需再定義復雜的ACL,網路部署更加簡單,
- 由于動態建立了分支間的IPSec隧道,分支Spoke間互動的IPSec資料不用通過總部Hub進行解密和加密操作,降低了資料傳輸時延,
在DSVPN中部署IPSec時,如果兩個分支位于不同NAT設備之后或者總部位于NAT設備之后,則IPSec封裝模式僅支持為傳輸模式,因為IPSec封裝模式為隧道模式時,NHRP無法學習到NAT轉換后的地址,
DSVPN可靠性

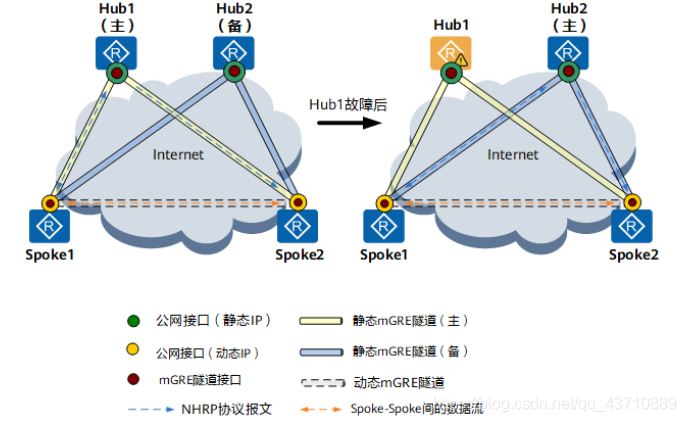

雙HUB主備備份

DSVPN雙Hub主備備份的作業機制如下:
- 所有分支Spoke同時向主用Hub1和備用Hub2注冊,并分別與Hub1建立主用靜態mGRE隧道、與Hub2建立備用靜態mGRE隧道,
- 當分支間需要建立動態mGRE隧道時,源Spoke向Hub發送NHRP地址決議請求報文:
- 在Hub1和Hub2都運行正常的情況下,根據路由策略,Spoke到Hub1的路由優先級較高,NHRP地址決議請求報文將沿主用靜態mGRE隧道發送到Hub1,由Hub1將此決議報文轉發至目的Spoke,
- 當Hub1出現故障時,Spoke到Hub1的路由優先級降低,NHRP地址決議請求報文沿備用靜態mGRE隧道發送到Hub2,由Hub2將此決議報文轉發至目的Spoke,
- 當Hub1故障恢復后,各分支Spoke到Hub1的路由優先級又重新高于到Hub2的路由優先級,NHRP地址決議請求報文重新交由Hub1轉發,
- 目的Spoke向源Spoke回應NHRP地址決議回應報文,動態mGRE隧道建立,
- 動態mGRE隧道建立后,分支Spoke間可直接進行通信,此時,Hub設備運行正常與否不會對各分支Spoke間的業務流產生影響,如果分支Spoke之間的動態mGRE隧道由于長時間沒有流量經過被拆除了,Spoke與Spoke之間通信時就需要重新建立動態mGRE隧道,Spoke會重新根據路由優先級判斷向哪個Hub發送NHRP地址決議請求報文,

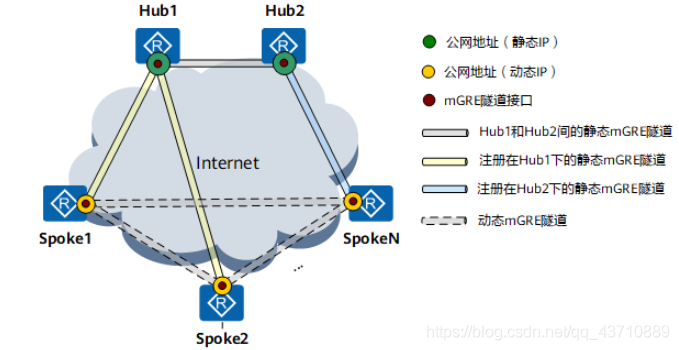

雙HUB負載分擔

不同Hub下的Spoke間直接通信原理如下:
- 源Spoke1發送NHRP地址決議請求報文發送給Hub1,請求目的SpokeN的公網地址,
- Hub1將源Spoke1的NHRP地址決議請求報文通過Hub1與Hub2之間的靜態mGRE隧道轉發給Hub2,
- Hub2將源Spoke1的NHRP地址決議請求報文轉發給目的SpokeN,
- 目的SpokeN從報文中獲取源Spoke1的公網地址,并給源Spoke1回應NHRP地址決議應答報文,
- 源Spoke1從NHRP地址決議應答報文中獲取目的SpokeN的公網地址,并與目的SpokeN建立動態mGRE隧道,
動態mGRE隧道建立后,兩個不同Hub下的Spoke之間即可進行直接通信,
DSVPN應用場景

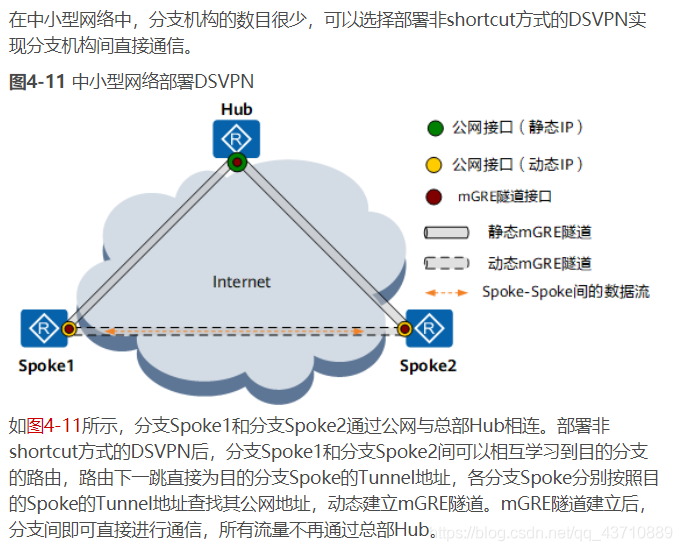

中小型網路部署DSVPN

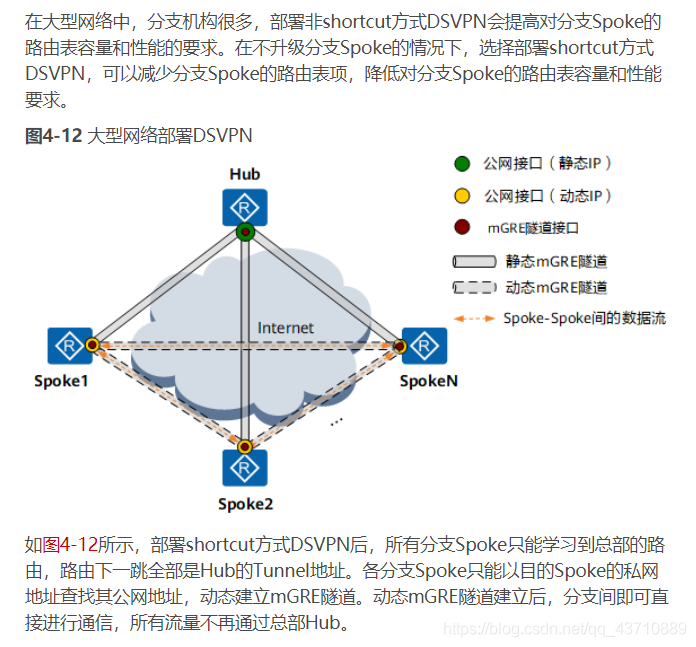

大型網路部署DSVPN

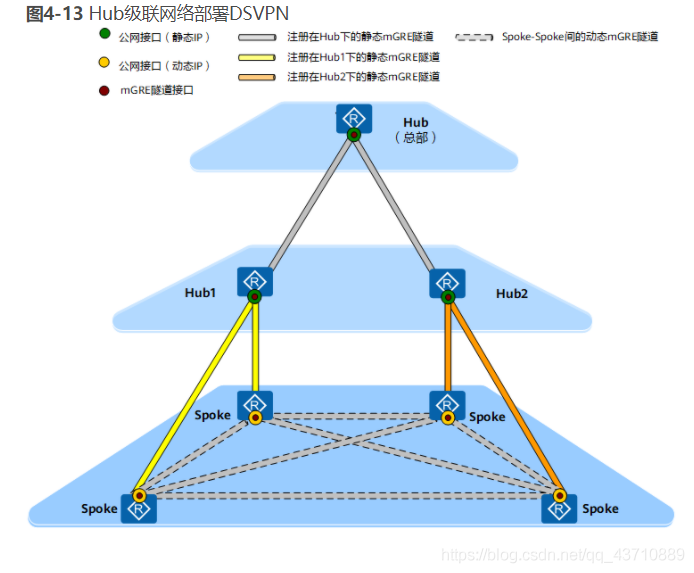

Hub級聯網路部署DSVPN

部署DSVPN時,Hub1和Hub2上需創建兩個Tunnel介面,分別與Hub和對應的Spoke建立靜態mGRE隧道,對于Hub來說,Hub1和Hub2可以當做分支Spoke,
Hub級聯網路部署DSVPN時,分支間路由學習方式僅支持shortcut方式,
配置舉例
配置shortcutDSVPN示例(ospf路由協議)

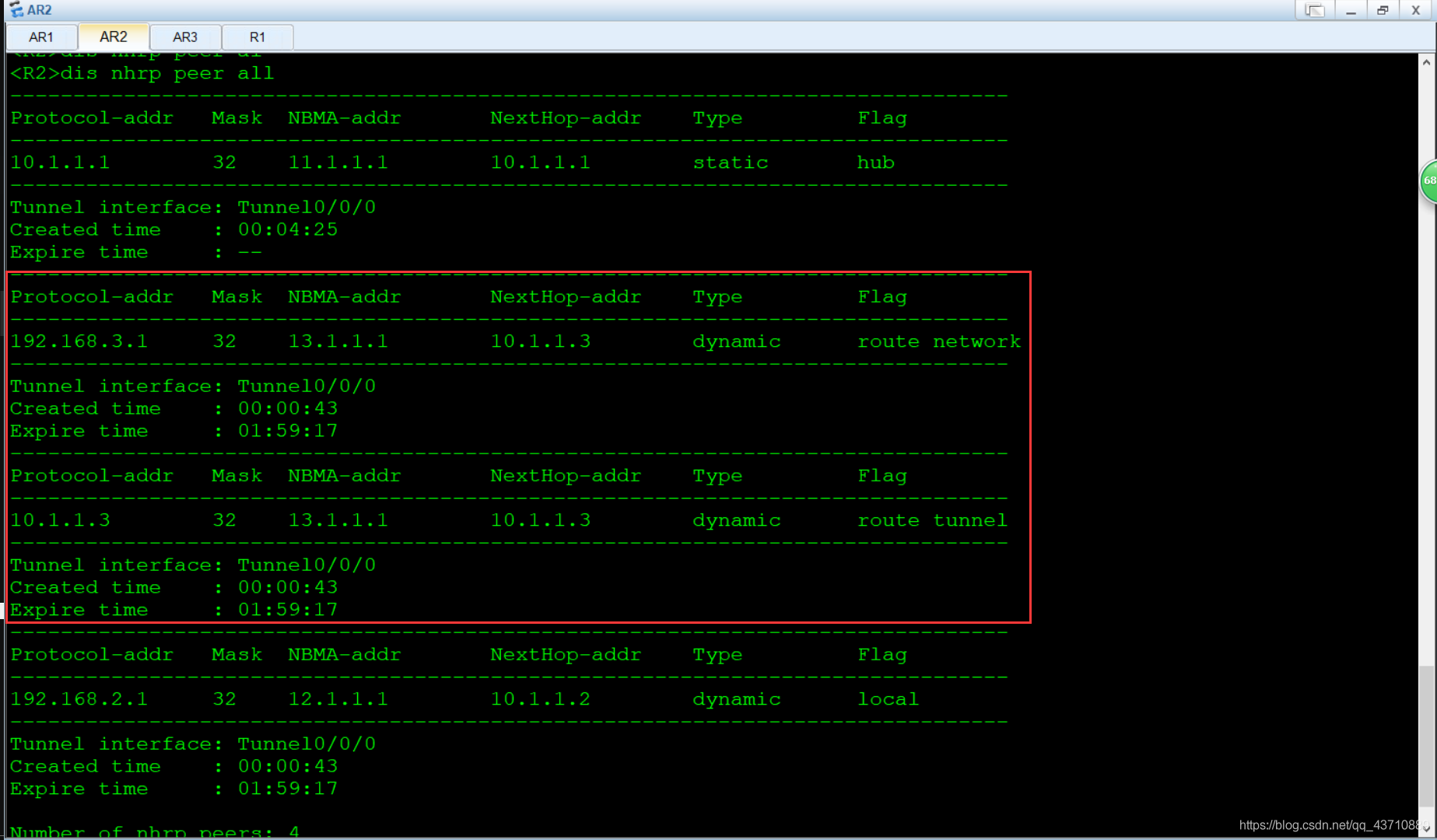

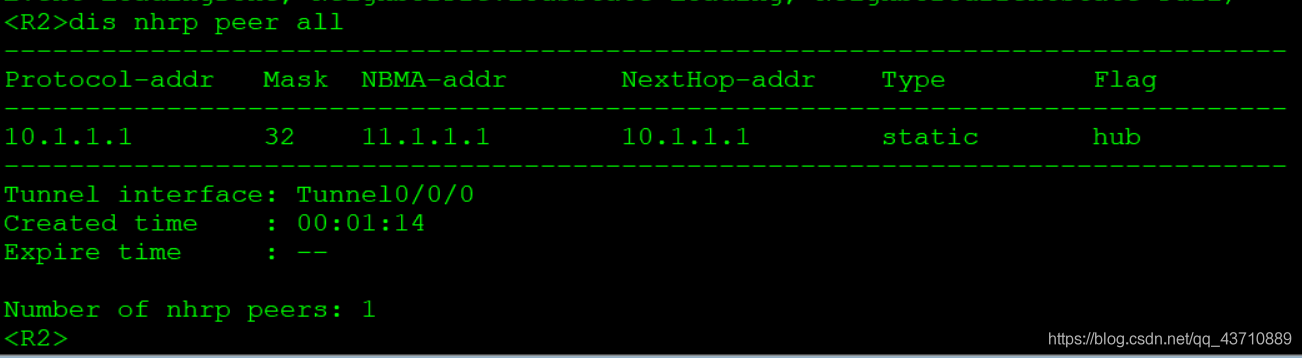

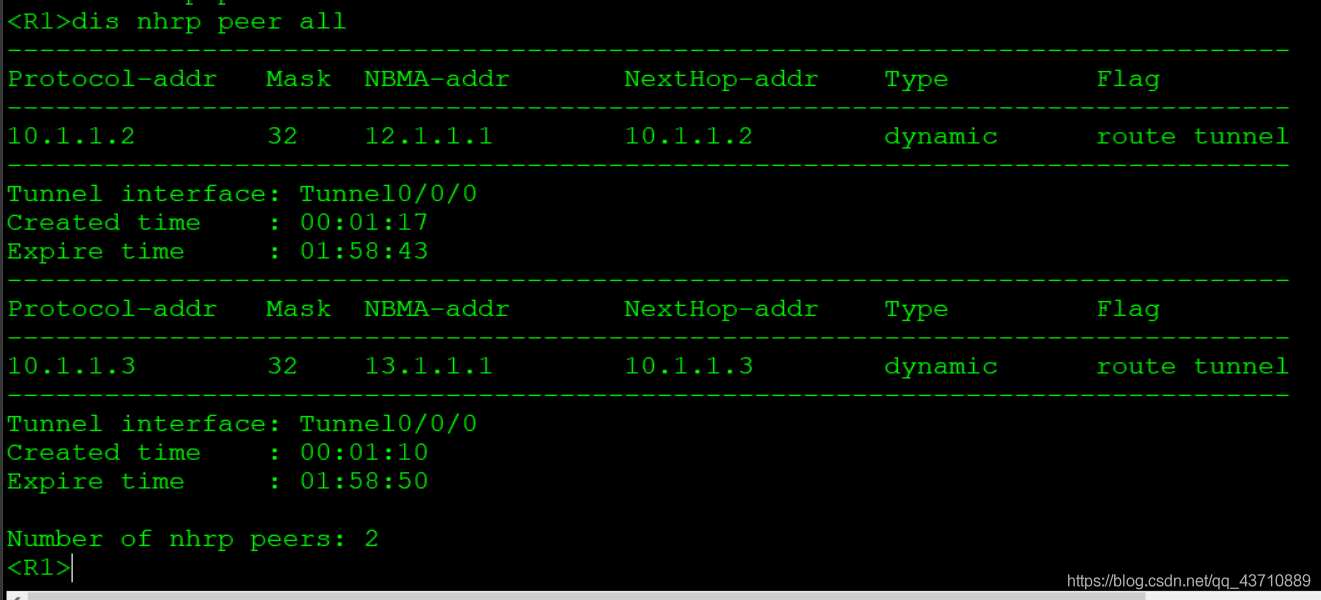

查看spoke1的nhrp表




HUB上配置
[Hub] interface tunnel 0/0/0
[Hub-Tunnel0/0/0] tunnel-protocol gre p2mp
[Hub-Tunnel0/0/0] source GigabitEthernet 1/0/0
[Hub-Tunnel0/0/0] nhrp entry multicast dynamic
[Hub-Tunnel0/0/0] ospf network-type p2mp
[Hub-Tunnel0/0/0] nhrp redirect
[Hub-Tunnel0/0/0] quit
Spoke上配置
[Spoke1] interface tunnel 0/0/0
[Spoke1-Tunnel0/0/0] tunnel-protocol gre p2mp
[Spoke1-Tunnel0/0/0] source GigabitEthernet 1/0/0
[Spoke1-Tunnel0/0/0] nhrp entry 172.16.1.1 1.1.1.10 register
[Spoke1-Tunnel0/0/0] ospf network-type p2mp
[Spoke1-Tunnel0/0/0] nhrp shortcut
[Spoke1-Tunnel0/0/0] quit

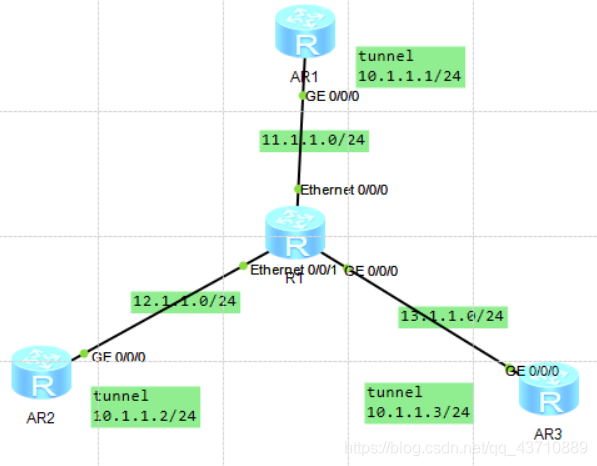

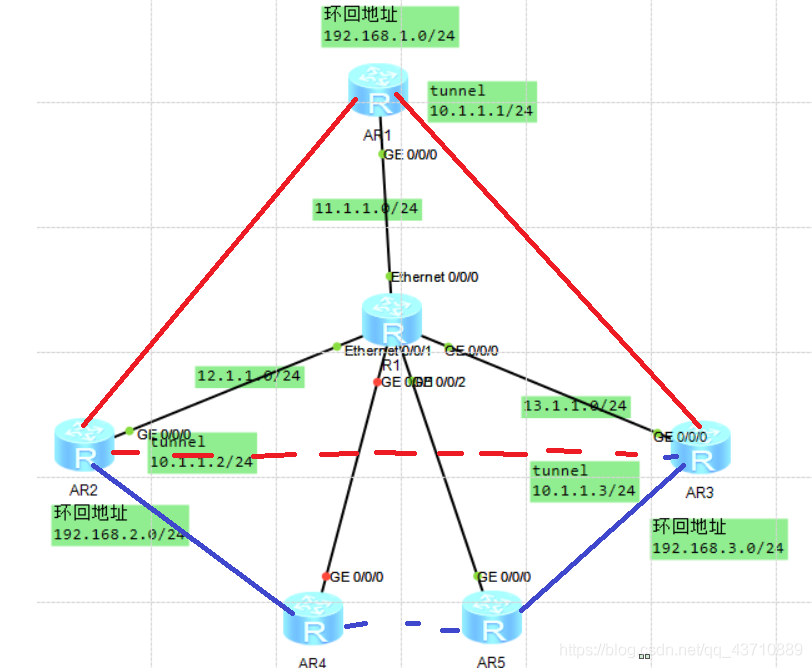

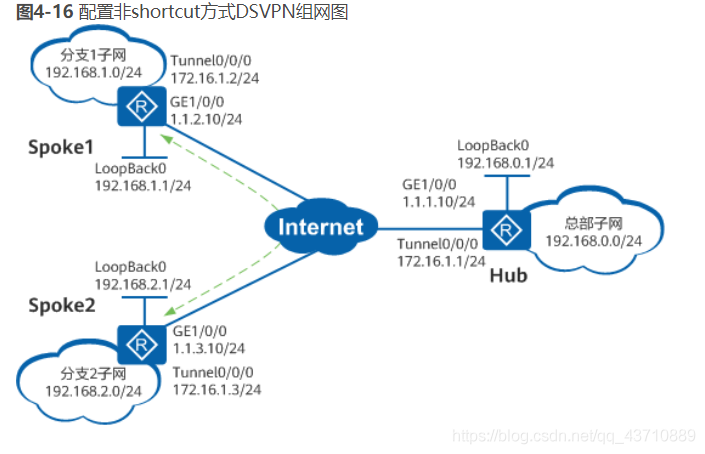

配置非shortcut方式DSVPN(ospf協議)

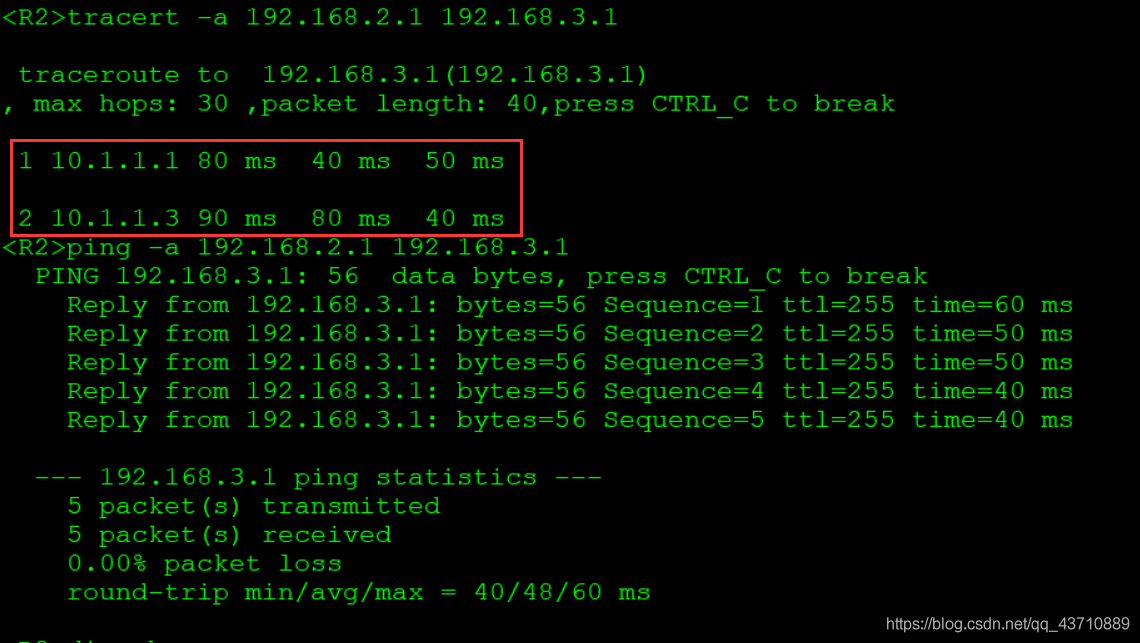

- 正常情況下,配置介面網路模式為p2mp模式,R2與R3相互通信需要經過R1中轉,不可以直接互通,
- 如果修改介面網路模式為broadcast模式,R2與R3通信可以直接通信,不用R1中轉,但是需要選舉DR/BDR,而且需要修改非DR的ospf-dr-priority為0,放棄選舉來固定DR位置,雖然可以實作分支間的vpn互聯,但是在DSVPN Hub級聯情況下,不可以實作分支間互聯,如下面的實驗,
- p2mp模式下,配置shortcut以及reflect可以實作分支間的vpn互聯
AR1配置
#
sysname R1
#
interface GigabitEthernet0/0/0
ip address 11.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface LoopBack0
ip address 192.168.1.1 255.255.255.0
#
interface Tunnel0/0/0
ip address 10.1.1.1 255.255.255.0
tunnel-protocol gre p2mp
source GigabitEthernet0/0/0
ospf network-type broadcast
nhrp entry multicast dynamic
#
ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 11.1.1.0 0.0.0.255
#
ospf 2 router-id 1.1.1.1
area 0.0.0.0
network 10.1.1.0 0.0.0.255
network 192.168.0.0 0.0.255.255
#
AR2配置
#
sysname R2
#
interface GigabitEthernet0/0/0
ip address 12.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
#
interface LoopBack0
ip address 192.168.2.1 255.255.255.0
#
interface Tunnel0/0/0
ip address 10.1.1.2 255.255.255.0
tunnel-protocol gre p2mp
source GigabitEthernet0/0/0
ospf network-type broadcast
ospf dr-priority 0
nhrp entry 10.1.1.1 11.1.1.1 register
#
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 12.1.1.0 0.0.0.255
#
ospf 2 router-id 2.2.2.2
area 0.0.0.0
network 10.1.1.0 0.0.0.255
network 192.168.0.0 0.0.255.255
#
R1配置
#
sysname ISP
#
interface Ethernet0/0/0
ip address 11.1.1.2 255.255.255.0
#
interface Ethernet0/0/1
ip address 12.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/0
ip address 13.1.1.2 255.255.255.0
#
ospf 1 router-id 11.11.11.11
area 0.0.0.0
network 0.0.0.0 255.255.255.255
#
normal
必須是明細路由
spoke可以主動發起
得到NHRP映射關系是 tunnle-公網地址
shortcut
必須是匯總路由
spoke被動發起
得到NHRP映射關系是 私網地址----公網地址

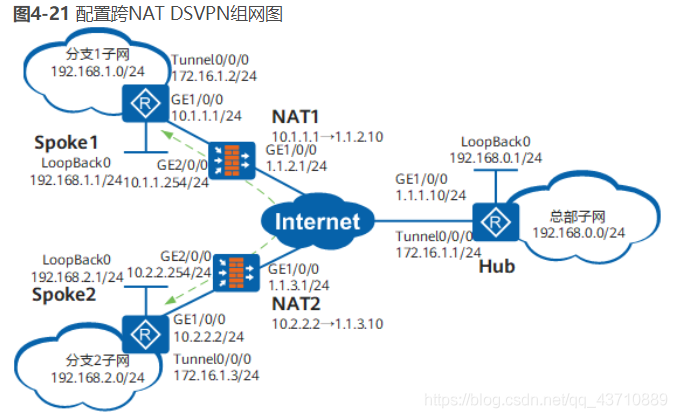

配置跨NAT DSVPN
分支通過NAT設備進行地址轉換后接入公網,企業現網網路規劃使用OSPF路由協議,
現在用戶希望能夠實作分支之間的VPN互聯,
[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-1SL5mcU1-1614856053143)(E:\Typora\image\image-20210304161812585.png)]

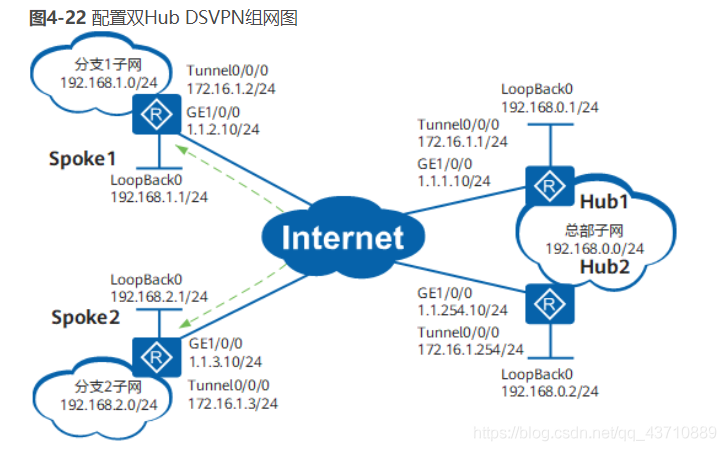

配置DSVPN雙Hub主備備份示例

簡單配置不在贅述
[Hub1-Tunnel0/0/0] ospf cost 1000
[Hub2-Tunnel0/0/0] ospf cost 3000
[Spoke1-Tunnel0/0/0] nhrp registration interval 300
- 在Hub1和Hub2配置不同的ospf cost值是為了讓Spoke優先選取Hub1作為路由的下一跳,
- 在Hub1從故障中恢復之后,只有等到Spoke向其進行注冊之后,才能重新進行OSPF協議報文互動,Spoke在原有路由老化之后學習到Hub1的路由,為了讓Spoke快速感知Hub1,可以將Spoke的注冊間隔調整到合適的值(默認注冊間隔為1800秒),
配置IPSec保護的DSVPN示例

1.配置介面IP地址
在各Router上配置介面IP地址,
system-view
[Huawei] sysname Hub
[Hub] interface GigabitEthernet 1/0/0
[Hub-GigabitEthernet1/0/0] ip address 1.1.1.10 255.255.255.0
[Hub-GigabitEthernet1/0/0] quit
[Hub] interface tunnel 0/0/0
[Hub-Tunnel0/0/0] ip address 172.16.1.1 255.255.255.0
[Hub-Tunnel0/0/0] quit
[Hub] interface loopback 0
[Hub-LoopBack0] ip address 192.168.0.1 255.255.255.0
[Hub-LoopBack0] quit

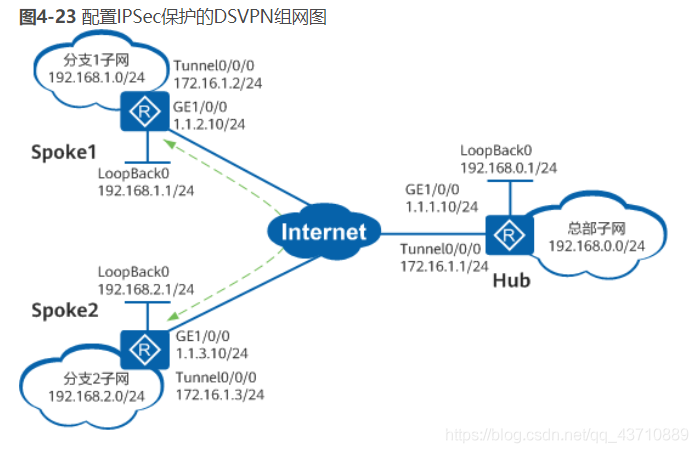

按照圖4-23配置Spoke1、Spoke2各介面的IP地址,具體配置程序與配置Hub相同(略),
2.配置各Router之間公網路由可達
在各Router上配置OSPF路由協議,實作公網路由可達,
在Hub上配置OSPF,
[Hub] ospf 2 router-id 1.1.1.10
[Hub-ospf-2] area 0.0.0.1
[Hub-ospf-2-area-0.0.0.1] network 1.1.1.0 0.0.0.255
[Hub-ospf-2-area-0.0.0.1] quit
[Hub-ospf-2] quit
在Spoke1上配置OSPF,
在Spoke2上配置OSPF,
3.配置OSPF基本功能
配置Hub,
[Hub] ospf 1 router-id 172.16.1.1
[Hub-ospf-1] area 0.0.0.0
[Hub-ospf-1-area-0.0.0.0] network 172.16.1.0 0.0.0.255
[Hub-ospf-1-area-0.0.0.0] network 192.168.0.0 0.0.0.255
[Hub-ospf-1-area-0.0.0.0] quit
[Hub-ospf-1] quit
配置Spoke1,
配置Spoke2,
4.配置IKE提議
在Hub和Spoke上配置IKE提議,選擇相同的認證方式,
配置Hub,
[Hub] ike proposal 1
[Hub-ike-proposal-1] dh group5
[Hub-ike-proposal-1] authentication-algorithm sha2-256
[Hub-ike-proposal-1] prf aes-xcbc-128
[Hub-ike-proposal-1] quit
配置Spoke1,
配置Spoke2,
5.配置IKE peer
在Hub和Spoke上配置進行IKE協商時需要的IKE peer,
配置Hub,
[Hub] ike peer hub
[Hub-ike-peer-hub] ike-proposal 1
[Hub-ike-peer-hub] pre-shared-key cipher Huawei@1234
[Hub-ike-peer-hub] dpd type periodic
[Hub-ike-peer-hub] dpd idle-time 40
[Hub-ike-peer-hub] quit
配置Spoke1,
配置Spoke2,
6.創建安全提議
在Hub和Spoke上配置安全提議,
配置Hub,
[Hub] ipsec proposal pro1
[Hub-ipsec-proposal-pro1] transform ah-esp
[Hub-ipsec-proposal-pro1] ah authentication-algorithm sha2-256
[Hub-ipsec-proposal-pro1] esp authentication-algorithm sha2-256
[Hub-ipsec-proposal-pro1] esp encryption-algorithm aes-192
[Hub-ipsec-proposal-pro1] quit
配置Spoke1,
配置Spoke2,
7.配置安全框架
在Hub和Spoke上配置安全框架,
配置Hub,
[Hub] ipsec profile profile1
[Hub-ipsec-profile-profile1] ike-peer hub
[Hub-ipsec-profile-profile1] proposal pro1
[Hub-ipsec-profile-profile1] quit
配置Spoke1,
配置Spoke2,
7.配置Tunnel介面
在Hub上配置Tunnel介面和OSPF相關屬性,應用安全框架,
[Hub] interface tunnel 0/0/0
[Hub-Tunnel0/0/0] tunnel-protocol gre p2mp
[Hub-Tunnel0/0/0] source GigabitEthernet 1/0/0
[Hub-Tunnel0/0/0] nhrp entry multicast dynamic
[Hub-Tunnel0/0/0] ospf network-type p2mp
[Hub-Tunnel0/0/0] nhrp redirect
[Hub-Tunnel0/0/0] ipsec profile profile1
[Hub-Tunnel0/0/0] quit
在Spoke1上配置Tunnel介面,OSPF路由相關屬性以及Hub的靜態NHRP peer表項,應用安全框架,
[Spoke1] interface tunnel 0/0/0
[Spoke1-Tunnel0/0/0] tunnel-protocol gre p2mp
[Spoke1-Tunnel0/0/0] source GigabitEthernet 1/0/0
[Spoke1-Tunnel0/0/0] nhrp entry 172.16.1.1 1.1.1.10 register
[Spoke1-Tunnel0/0/0] ospf network-type p2mp
[Spoke1-Tunnel0/0/0] nhrp shortcut
[Spoke1-Tunnel0/0/0] ipsec profile profile1
[Spoke1-Tunnel0/0/0] quit
在Spoke2上配置Tunnel介面,OSPF路由相關屬性以及Hub的靜態NHRP peer表項,應用安全框架,
測驗:
檢查IPSec SA資訊
<SPOKE1>dis ipsec sa
===============================
Interface: Tunnel0/0/0
Path MTU: 1500
===============================
-----------------------------
IPSec profile name: "profile1"
Mode : PROF-ISAKMP
-----------------------------
Connection ID : 18
Encapsulation mode: Tunnel
Tunnel local : 13.1.1.1
Tunnel remote : 12.1.1.1
Qos pre-classify : Disable
[Outbound ESP SAs]
SPI: 486152828 (0x1cfa1a7c)
Proposal: ESP-ENCRYPT-AES-128 ESP-AUTH-SHA1
SA remaining key duration (bytes/sec): 1887432656/2736
Max sent sequence-number: 43
UDP encapsulation used for NAT traversal: N
[Outbound AH SAs]
SPI: 4233317404 (0xfc534c1c)
Proposal: AH-SHA1-96
SA remaining key duration (bytes/sec): 1887436800/2736
Max sent sequence-number: 43
UDP encapsulation used for NAT traversal: N
[Inbound AH SAs]
SPI: 2280211258 (0x87e9433a)
Proposal: AH-SHA1-96
SA remaining key duration (bytes/sec): 1887436800/2736
Max received sequence-number: 54
Anti-replay window size: 32
UDP encapsulation used for NAT traversal: N
[Inbound ESP SAs]
SPI: 3683871072 (0xdb936960)
Proposal: ESP-ENCRYPT-AES-128 ESP-AUTH-SHA1
SA remaining key duration (bytes/sec): 1887431484/2736
Max received sequence-number: 54
Anti-replay window size: 32
UDP encapsulation used for NAT traversal: N
-----------------------------
IPSec profile name: "profile1"
Mode : PROF-Template
-----------------------------
Connection ID : 20
Encapsulation mode: Tunnel
Tunnel local : 13.1.1.1
Tunnel remote : 14.1.1.1
Qos pre-classify : Disable
[Outbound ESP SAs]
SPI: 562038613 (0x21800755)
Proposal: ESP-ENCRYPT-AES-128 ESP-AUTH-SHA1
SA remaining key duration (bytes/sec): 1887436260/3031
Max sent sequence-number: 5
UDP encapsulation used for NAT traversal: N
[Outbound AH SAs]
SPI: 1039987349 (0x3dfcf295)
Proposal: AH-SHA1-96
SA remaining key duration (bytes/sec): 1887436800/3031
Max sent sequence-number: 5
UDP encapsulation used for NAT traversal: N
[Inbound AH SAs]
SPI: 3575017841 (0xd5167171)
Proposal: AH-SHA1-96
SA remaining key duration (bytes/sec): 1887436800/3031
Max received sequence-number: 10
Anti-replay window size: 32
UDP encapsulation used for NAT traversal: N
[Inbound ESP SAs]
SPI: 299733519 (0x11dd920f)
Proposal: ESP-ENCRYPT-AES-128 ESP-AUTH-SHA1
SA remaining key duration (bytes/sec): 1887435684/3031
Max received sequence-number: 10
Anti-replay window size: 32
UDP encapsulation used for NAT traversal: N
注:模擬器中切忽使用SM3,不支持,親測!!!
轉載請註明出處,本文鏈接:https://www.uj5u.com/ruanti/266701.html
標籤:其他
上一篇:Java中通過流下載檔案
下一篇:Vue.js-總結
