SpringMVC
- 一，SpringMVC簡介
- 二，SpringMVC的作業原理圖
- 執行流程
- 三，SpringMVC核心組件
- 前端控制器DispatcherServlet
- 處理器映射器HandlerMapping
- 處理器配接器HandlerAdapter
- 處理器Handler
- 視圖決議器ViewResolver
一，SpringMVC簡介
MVC：是一種架構模式，將業務邏輯和頁面展示分離，使程式分層、分工合作，既相互獨立，又協同合作，
MVC是模型(Model)、視圖(View)、控制器(Controller)的簡寫，是一種軟體設計規范，
Model（模型）：資料模型，提供要展示的資料，因此包含資料和行為，可以認為是領域模型或 JavaBean組件，不過現在一般都分離開來：Value Object（資料Dao） 和 服務層（行為Service），也就是模型提供了模型資料查詢和模型資料的狀態更新等功能，包括資料和業務，
View（視圖）：負責進行模型的展示，將邏輯視圖決議成物理視圖并渲染，
Controller（控制器）：接收用戶請求，委托給模型進行處理，處理完畢后把回傳的模型資料回傳給視圖，由視圖負責展示，起調度作用，

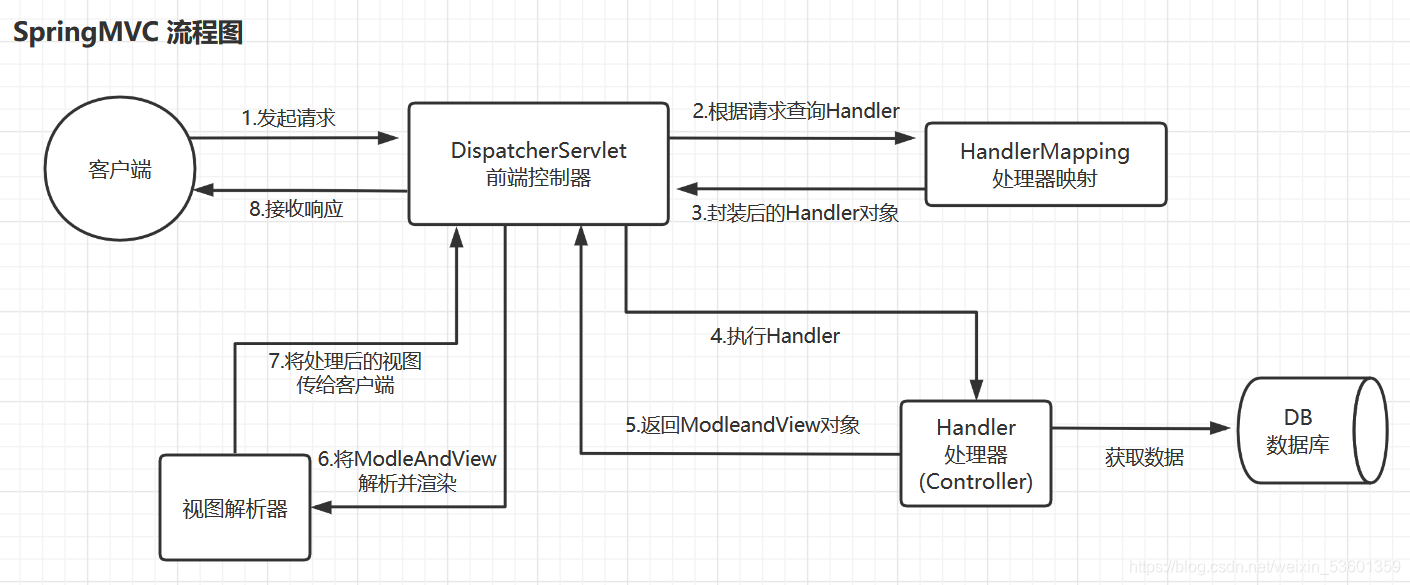

二，SpringMVC的作業原理圖
執行流程
1、 用戶發送http請求至前端控制器DispatcherServlet，中途會有過濾器Filter進行資料過濾，DispatcherServlet執行doService方法經過資料灌入后呼叫doDispatch方法，得到請求資源識別符號（URI）
用戶發起http請求后，Filter過濾器會攔截客戶的HttpServletRequest，主要用于對HttpServletRequest進行預處理，根據需要檢查HttpServletRequest權限 ，也可以修改HttpServletRequest 頭和資料或記錄日志等操作，
2、 DispatcherServlet收到請求后呼叫HandlerMapping處理器映射器，HandlerMapping找到具體的Handler處理器(可以根據xml配置、注解進行查找)，生成處理器物件及HandlerInterceptor處理器攔截器(如果有則生成)一并回傳給DispatcherServlet，
DispatcherServlet會去遍歷所有的處理器映射器，尋找一個可以處理該HTTP請求的Handler，匹配成功的HandlerMapping會向DispatcherServlet回傳一個HandlerExecutionChain型別的處理器執行鏈，里面封裝了一個Handler和一堆HandlerInterceptor處理器攔截器，之后會呼叫getHandlerAdapter方法，遍歷所有注入的處理器配接器HandlerAdapter，依次使用HandlerAdapter中的supports方法尋找適合這個handler的配接器子類，
3，將封裝好的HandlerExecutionChain型別的handler處理器執行鏈和適合這個handler的配接器回傳給DispatcherServlet，
4，通過獲取到適合的配接器子類后執行HandlerAdapter中的 handler方法，方法呼叫對應的bean，執行該bean對應的Controller類，
DispatcherServlet將控制權交給處HandlerAdapter，處理器配接器將HTTP請求HttpServletRequest和HTTP回應HttpServletResponse傳遞給Handler（或者說控制器Controller），Controller呼叫Service業務層對資料邏輯進行處理（交給Mybatis框架），控制器完成請求處理后，回傳帶有資料模型和邏輯視圖的ModelAndView物件傳給HandlerAdapter，最終由處理器配接器回傳給DispatcherServlet，
5， 最終將執行結果封裝成ModelAndView物件回傳給DispatcherServlet，
6， DispatcherServlet將ModelAndView傳給ViewReslover視圖決議器，并根據View進行渲染視圖（即將模型資料填充至視圖中）
SpringMVC中處理視圖最終要的兩個介面就是ViewResolver和View ViewResolver的作用是將邏輯視圖決議成物理視圖
View的主要作用是呼叫其render()方法將物理視圖進行渲染，
根據回傳的ModelAndView，通過配置中定義的ViewResolver決議（必須是已經注冊到Spring容器中的）結合Model和View，來渲染視圖
7，將處理過后的ModelAndView視圖交給DispatcherServlet，并由DispatcherServlet回應給客戶端（展示畫面），
可以通過Filter對HttpServletResponse 進行后處理，
三，SpringMVC核心組件
前端控制器DispatcherServlet
接收請求，回應結果，相當于轉發器，中央處理器，有了dispatcherServlet減少了其它組件之間的耦合度，用戶請求到達前端控制器，它就相當于mvc模式中的c，dispatcherServlet是整個流程控制的中心，由它呼叫其它組件處理用戶的請求，dispatcherServlet的存在降低了組件之間的耦合性，
處理器映射器HandlerMapping
根據請求的url查找Handler，HandlerMapping負責根據用戶請求找到Handler即處理器，springmvc提供了不同的映射器實作不同的映射方式，例如：組態檔方式，實作介面方式，注解方式等，
處理器配接器HandlerAdapter
按照特定規則（HandlerAdapter要求的規則）去執行Handler通過HandlerAdapter對處理器進行執行，這是配接器模式的應用，撰寫Handler時按照HandlerAdapter的要求去做，這樣配接器才可以去正確執行Handler通過擴展配接器可以對更多型別的處理器進行執行，
處理器Handler
Handler 是繼DispatcherServlet前端控制器的后端控制器，在DispatcherServlet的控制下Handler對具體的用戶請求進行處理，
由于Handler涉及到具體的用戶業務請求，所以一般情況需要工程師根據業務需求開發Handler，
視圖決議器ViewResolver
進行視圖決議，根據邏輯視圖名決議成真正的視圖（view）
ViewResolver負責將處理結果生成View視圖，ViewResolver首先根據邏輯視圖名決議成物理視圖名即具體的頁面地址，再生成View視圖物件，最后對View進行渲染將處理結果通過頁面展示給用戶， springmvc框架提供了很多的View視圖型別，包括：jstlView、freemarkerView、pdfView等，
