Protobuf是google開發的一個序列化和反序列化的協議庫，我們可以自己設計傳遞資料的格式，通過.proto檔案定義我們的要傳遞的資料格式，例如，在深度學習中常用的ONNX交換模型就是使用.proto撰寫的，我們可以通過多種前端(MNN、NCNN、TVM的前端)去讀取這個.onnx這個模型，但是首先你要安裝protobuf，

在之前的博文中已經簡單介紹了onnx，其中onnx.proto就代表了onnx模型的基本資料結構，一般來說，protobuf經常搭配Cmake使用，Cmake有官方的modules，可以通過簡單的幾個命令protobuf_generate_cpp來生成對應的.pb.cc和.pb.h，

簡單的例子：

find_package(Protobuf REQUIRED)
include_directories(${Protobuf_INCLUDE_DIRS})
include_directories(${CMAKE_CURRENT_BINARY_DIR})
protobuf_generate_cpp(PROTO_SRCS PROTO_HDRS foo.proto)
protobuf_generate_cpp(PROTO_SRCS PROTO_HDRS EXPORT_MACRO DLL_EXPORT foo.proto)
protobuf_generate_python(PROTO_PY foo.proto)
add_executable(bar bar.cc ${PROTO_SRCS} ${PROTO_HDRS})
target_link_libraries(bar ${Protobuf_LIBRARIES})

但是這個例子太簡單了，如果我們的.proto檔案只有一個或者說都只在一個目錄里，那用這個命令沒什么毛病...

但如果是這種情況，我們的檔案目錄如下：

├── CMakeLists.txt
├── README.md
├── meta
│   └── proto
│       ├── CMakeLists.txt
│       └── common
│           ├── bar
│           │   ├── CMakeLists.txt
│           │   └── bar.proto
│           └── foo
│               ├── CMakeLists.txt
│               └── foo.proto
└── src
    ├── CMakeLists.txt
    ├── c_proto.cc
    └── c_proto.hh

其中foo.proto檔案如下:

message foo_msg
{
  optional string name = 1;
}

bar.proto的檔案如下：

import "common/foo/foo.proto";

message bar_msg
{
  optional foo_msg foo = 1;
  optional string name = 2;
}

如上，bar檔案參考foo，而且這兩個不在一個目錄，如果直接使用protobuf_generate_cpp來生成，直接會報錯，（這個例子取自Yu的一篇博文）

也想過把他倆放到同一個目錄...然后bar.proto中import的代碼就要修改，雖然這樣可以，但顯然是不適合大型的專案，

而這個大型專案顯然就是mediapipe...折磨了我好久，

關于mediapipe的詳細介紹在另一篇文章，mediapipe中使用了大量的ProtoBuf技術來表示圖結構，而且mediapipe原生并不是采用cmake來構建專案，而是使用google自家研發的bazel，這個專案構建系統我就不評價了，而現在我需要使用Cmake來對其進行構建，

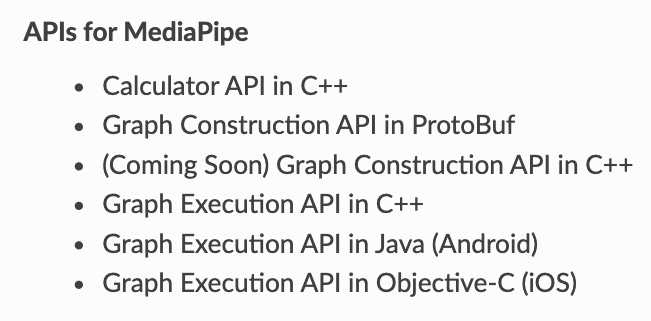

mediapipe-API構架

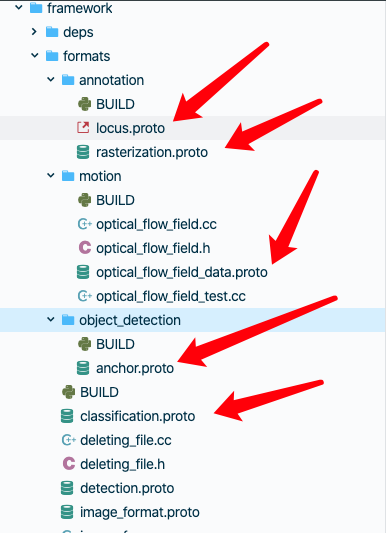

這也是噩夢的開始，mediapipe的.proto檔案很多，核心的framework的目錄下存在很多的.proto檔案，根目錄和子目錄都有.proto檔案：

media-framework

而且每個proto檔案之間存在參考的順序，framework根目錄下的calculator.proto檔案:

// mediapipe/framework/calculator.proto
syntax = "proto3";

package mediapipe;

import public "mediapipe/framework/calculator_options.proto";

import "google/protobuf/any.proto";
import "mediapipe/framework/mediapipe_options.proto";
import "mediapipe/framework/packet_factory.proto";
import "mediapipe/framework/packet_generator.proto";
import "mediapipe/framework/status_handler.proto";
import "mediapipe/framework/stream_handler.proto";

每個.proto檔案都import了其他目錄下的檔案，這里的import類似于C++中的include，但是這里的import又可以相互參考，例如上述的status_handler.proto也參考了mediapipe_options.proto，

如果直接對上述所有的.proto檔案直接使用protobuf_generate_cpp命令，會直接報錯，因為這些檔案不在一個目錄，而且import的相對目錄也無法分析，另外，不同目錄內的.cc檔案會參考相應目錄生成的.pb.h檔案，我們需要生成的.pb.cc和.pb.h在原始的目錄中，這樣才可以正常參考，要不然需要修改其他源代碼的include地址，比較麻煩，

CLion中Cmake來編譯proto生成的.pb.cc和.pb.h不在原始目錄，而是集中在cmake-build-debug(release)中，我們額外需要將其中生成的.pb.cc和.pb.h檔案移動到原始地址(Clion的情況是這樣)，

正確修改cmake

對于這種情況，比較合適的做法是直接使用命令進行生成，

首先找到所有需要編譯的.proto檔案：

file(GLOB protobuf_files
        mediapipe/framework/*.proto
        mediapipe/framework/tool/*.proto
        mediapipe/framework/deps/*.proto
        mediapipe/framework/testdata/*.proto
        mediapipe/framework/formats/*.proto
        mediapipe/framework/formats/annotation/*.proto
        mediapipe/framework/formats/motion/*.proto
        mediapipe/framework/formats/object_detection/*.proto
        mediapipe/framework/stream_handler/*.proto
        mediapipe/util/*.proto
        mediapipe/calculators/internal/*.proto
        )

接下來，定義相關的目錄地址，PROTO_META_BASE_DIR為編譯之后生成檔案的目錄，PROTO_FLAGS很重要，指定編譯.proto檔案時的總的尋找路徑，.proto中的import命令根據根據這個地址去連接其他的.proto檔案：

SET(PROTO_META_BASE_DIR ${CMAKE_CURRENT_BINARY_DIR})
LIST(APPEND PROTO_FLAGS -I${CMAKE_CURRENT_SOURCE_DIR})

設定好之后，通過FOREACH去回圈之前的.proto檔案，依次編譯每個檔案，然后將生成的.pb.cc和.pb.h移動回原始的目錄，至此就可以正常作業了，

FOREACH(FIL ${protobuf_files})

    GET_FILENAME_COMPONENT(FIL_WE ${FIL} NAME_WE)

    string(REGEX REPLACE ".+/(.+)\\..*" "\\1" FILE_NAME ${FIL})
    string(REGEX REPLACE "(.+)\\${FILE_NAME}.*" "\\1" FILE_PATH ${FIL})

    string(REGEX MATCH "(/mediapipe/framework.*|/mediapipe/util.*|/mediapipe/calculators/internal/)" OUT_PATH ${FILE_PATH})

    set(PROTO_SRCS "${CMAKE_CURRENT_BINARY_DIR}${OUT_PATH}${FIL_WE}.pb.cc")
    set(PROTO_HDRS "${CMAKE_CURRENT_BINARY_DIR}${OUT_PATH}${FIL_WE}.pb.h")

    EXECUTE_PROCESS(
            COMMAND ${PROTOBUF_PROTOC_EXECUTABLE} ${PROTO_FLAGS} --cpp_out=${PROTO_META_BASE_DIR} ${FIL}
    )
    message("Copying " ${PROTO_SRCS} " to " ${FILE_PATH})

    file(COPY ${PROTO_SRCS} DESTINATION ${FILE_PATH})
    file(COPY ${PROTO_HDRS} DESTINATION ${FILE_PATH})

ENDFOREACH()

參考鏈接

http://blog.argcv.com/articles/3884.c
https://www.v2ex.com/t/602363
https://stackoverflow.com/questions/29720410/no-member-found-when-use-cmake-construct-proto/29817843#answer-29727925
