Nginx架構淺析

最近專案中使用了基于Nginx的OpenResty的框架，于是有了想學習了解Nginx相關內容的想法，現將一些理解撰寫成文，和大家討論一下，

1.Nginx基礎架構

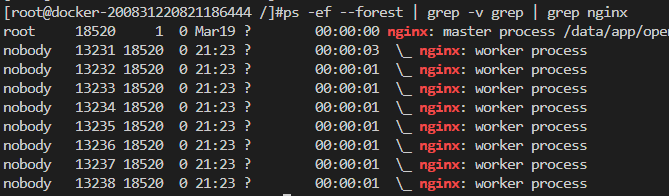

nginx啟動后以daemon形式在后臺運行，后臺行程包含一個master行程和多個worker行程，如下所示：

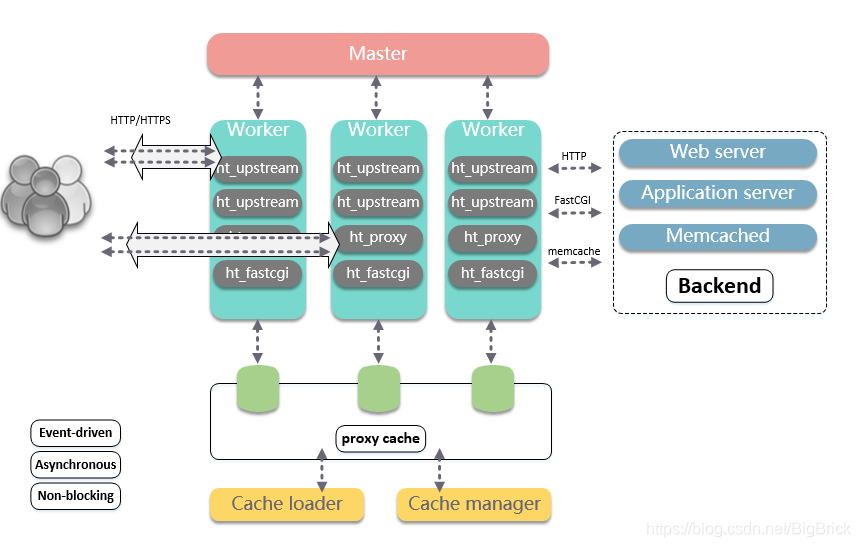

nginx是由一個master管理行程，多個worker行程處理作業的多行程模型，基礎架構設計，如下所示：

master負責管理worker行程，worker行程負責處理網路事件，整個框架被設計為一種依賴事件驅動、異步、非阻塞的模式，

設計優點：

• 1.可以充分利用多核機器，增強并發處理能力，
• 2.多worker間可以實作負載均衡，
• 3.Master監控并統一管理worker行為，在worker例外后，可以主動拉起worker行程，從而提升了系統的可靠性，并且由Master行程控制服務運行中的程式升級、配置項修改等操作，從而增強了整體的動態可擴展與熱更的能力，

2.Master行程

2.1核心邏輯

master行程的主邏輯在ngx_master_process_cycle，核心關注原始碼：

ngx_master_process_cycle(ngx_cycle_t *cycle)
{
    ...
    ngx_start_worker_processes(cycle, ccf->worker_processes,
                                        NGX_PROCESS_RESPAWN);
    ...


    for ( ;; ) {
        if (delay) {...}

        ngx_log_debug0(NGX_LOG_DEBUG_EVENT, cycle->log, 0, "sigsuspend");

        sigsuspend(&set);

        ngx_time_update();

        ngx_log_debug1(NGX_LOG_DEBUG_EVENT, cycle->log, 0,
                             "wake up, sigio %i", sigio);

        if (ngx_reap) {
            ngx_reap = 0;
            ngx_log_debug0(NGX_LOG_DEBUG_EVENT, cycle->log, 0, "reap children");
            live = ngx_reap_children(cycle);
        }

        if (!live && (ngx_terminate || ngx_quit)) {...}

        if (ngx_terminate) {...}

        if (ngx_quit) {...}

        if (ngx_reconfigure) {...}

        if (ngx_restart) {...}

        if (ngx_reopen) {...}

        if (ngx_change_binary) {...}

        if (ngx_noaccept) {
            ngx_noaccept = 0;
            ngx_noaccepting = 1;
            ngx_signal_worker_processes(cycle,
                                                  ngx_signal_value(NGX_SHUTDOWN_SIGNAL));
        }
    }
 }

由上述代碼，可以理解，master行程主要用來管理worker行程，具體包括如下4個主要功能：

• 1.接受來自外界的信號，其中master回圈中的各項標志位就對應著各種信號，如：ngx_quit代表QUIT信號，表示優雅的關閉整個服務，
• 2.向各個worker行程發送信，比如ngx_noaccept代表WINCH信號，表示所有子行程不再接受處理新的連接，由master向所有的子行程發送QUIT信號量，
• 3.監控worker行程的運行狀態，比如ngx_reap代表CHILD信號，表示有子行程意外結束，這時需要監控所有子行程的運行狀態，主要由ngx_reap_children完成，
• 4.當woker行程退出后（例外情況下），會自動重新啟動新的woker行程，主要也是在ngx_reap_children

2.2熱更

2.2.1熱多載-配置熱更

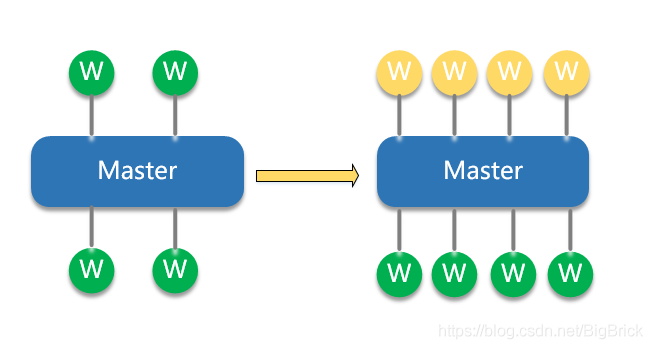

nginx熱更配置時，可以保持運行中平滑更新配置，具體流程如下：

• 1.更新nginx.conf組態檔，向master發送SIGHUP信號或執行nginx -s reload
• 2.master行程使用新配置，啟動新的worker行程
• 3.使用舊配置的worker行程，不再接受新的連接請求，并在完成已存在的連接后退出

2.2.2熱升級-程式熱更

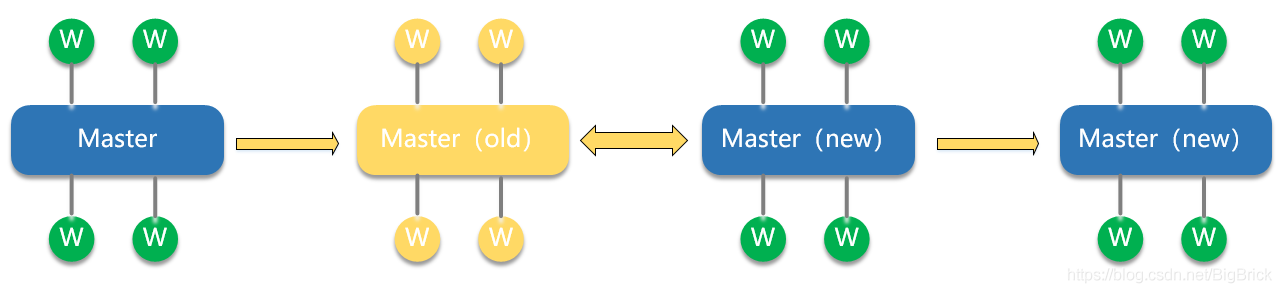

nginx熱升級程序如下：

• 1.將舊Nginx檔案換成新Nginx檔案（注意備份）
• 2.向master行程發送USR2信號（平滑升級到新版本的Nginx程式）
• 3.master行程修改pid檔案號，加后綴.oldbin
• 4.master行程用新Nginx檔案啟動新master行程
• 5.向老master行程發送QUIT信號，關閉老master行程
• 6.回滾：向老master發送HUP（重讀組態檔），向新master發送QUIT

3.Worker行程

3.1核心邏輯

worker行程的主邏輯在ngx_worker_process_cycle，核心關注原始碼：

ngx_worker_process_cycle(ngx_cycle_t *cycle, void *data)
{
    ngx_int_t worker = (intptr_t) data;

    ngx_process = NGX_PROCESS_WORKER;
    ngx_worker = worker;

    ngx_worker_process_init(cycle, worker);

    ngx_setproctitle("worker process");

    for ( ;; ) {

        if (ngx_exiting) {...}

        ngx_log_debug0(NGX_LOG_DEBUG_EVENT, cycle->log, 0, "worker cycle");

        ngx_process_events_and_timers(cycle);

        if (ngx_terminate) {...}

        if (ngx_quit) {...}

        if (ngx_reopen) {...}
    }
}

由上述代碼，可以理解，worker行程主要在處理網路事件，通過ngx_process_events_and_timers方法實作，其中事件主要包括：網路事件、定時器事件，

3.2事件驅動-epoll

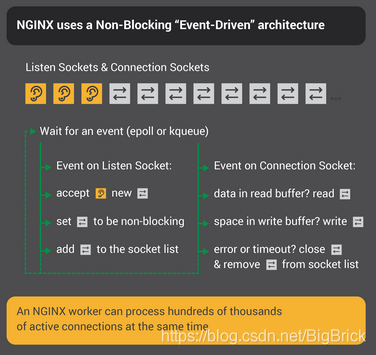

worker行程在處理網路事件時，依靠epoll模型，來管理并發連接，實作了事件驅動、異步、非阻塞等特性，如下圖所示：

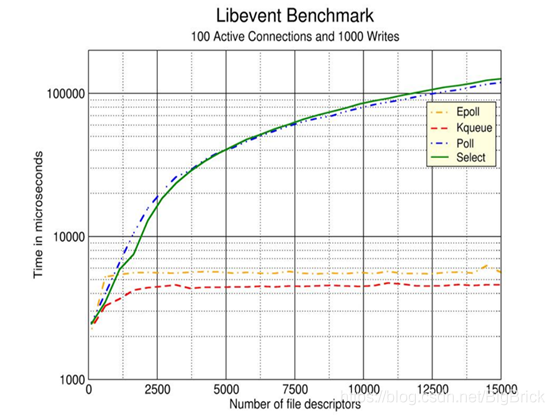

通常海量并發連接程序中，每一時刻（相對較短的一段時間），往往只需要處理一小部分有事件的連接即活躍連接，基于以上現象，epoll通過將連接管理與活躍連接管理進行分離，實作了高效、穩定的網路IO處理能力，

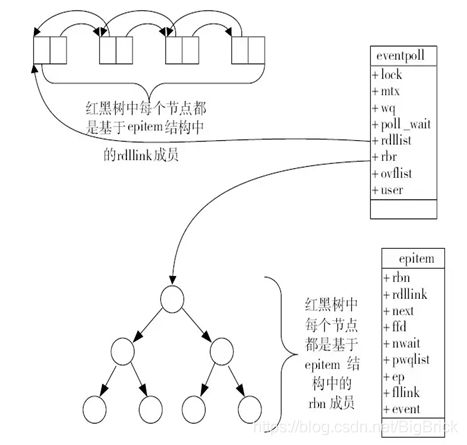

其中，epoll利用紅黑樹高效的增刪查效率來管理連接，利用一個雙向鏈表來維護活躍連接，

3.3驚群

由于worker都是由master行程fork產生，所以worker都會監聽相同埠，這樣多個子行程在accept建立連接時會發生爭搶，帶來著名的“驚群”問題，
worker核心處理邏輯ngx_process_events_and_timers核心代碼如下：

void ngx_process_events_and_timers(ngx_cycle_t *cycle){
    //這里面會對監聽socket處理
    ...

    if (ngx_accept_disabled > 0) {
            ngx_accept_disabled--;
    } else {
        //獲得鎖則加入wait集合,
        if (ngx_trylock_accept_mutex(cycle) == NGX_ERROR) {
            return;
        }
        ...
        //設定網路讀寫事件延遲處理標志，即在釋放鎖后處理
        if (ngx_accept_mutex_held) {
            flags |= NGX_POST_EVENTS;
        }
    }
    ...
    //這里面epollwait等待網路事件
    //網路連接事件，放入ngx_posted_accept_events佇列
    //網路讀寫事件，放入ngx_posted_events佇列
    (void) ngx_process_events(cycle, timer, flags);
    ...
    //先處理網路連接事件，只有獲取到鎖，這里才會有連接事件
    ngx_event_process_posted(cycle, &ngx_posted_accept_events);
    //釋放鎖，讓其他行程也能夠拿到
    if (ngx_accept_mutex_held) {
        ngx_shmtx_unlock(&ngx_accept_mutex);
    }
    //處理網路讀寫事件
    ngx_event_process_posted(cycle, &ngx_posted_events);
}

由上述代碼可知，Nginx解決驚群的方法：

• 1.將連接事件與讀寫事件進行分離，連接事件存放為ngx_posted_accept_events，讀寫事件存放為ngx_posted_events，
• 2.設定ngx_accept_mutex鎖，只有獲得鎖的行程，才可以處理連接事件，

3.4負載均衡

worker間的負載關鍵在于各自接入了多少連接，其中接入連接搶鎖的前置條件是ngx_accept_disabled > 0，所以ngx_accept_disabled就是負載聚恒機制實作的關鍵閾值，

ngx_int_t             ngx_accept_disabled;
ngx_accept_disabled = ngx_cycle->connection_n / 8 - ngx_cycle->free_connection_n;

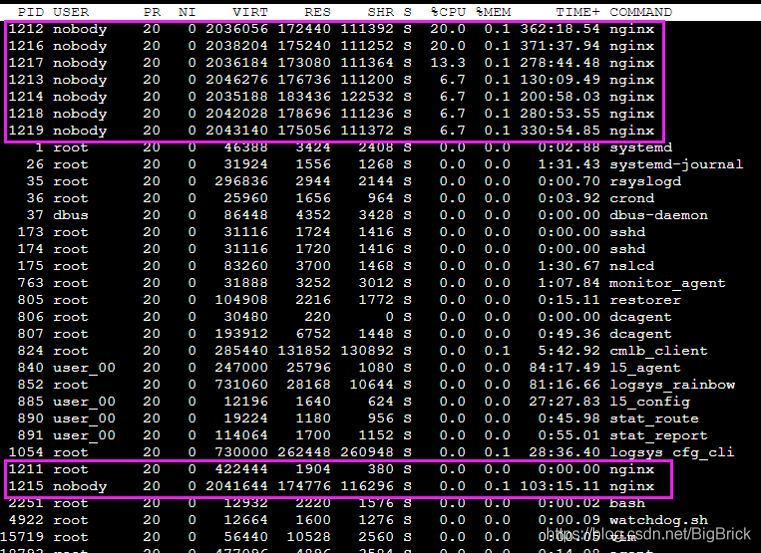

因此，在nginx啟動時，ngx_accept_disabled的值就是一個負數，其值為連接總數的7/8，當該行程的連接數達到總連接數的7/8時，該行程就不會再處理新的連接了，同時每次呼叫’ngx_process_events_and_timers’時，將ngx_accept_disabled減1，直到其值低于閾值時，才試圖重新處理新的連接，因此，nginx各worker子行程間的負載均衡僅在某個worker行程處理的連接數達到它最大處理總數的7/8時才會觸發，其負載均衡并不是在任意條件都滿足，如下圖所示：

其中’pid’為1211的行程為master行程，其余為worker行程

4.思考

4.1為什么不采用多執行緒模型管理連接？

• 1.無狀態服務，無需共享行程記憶體
• 2.采用獨立的行程，可以讓互相之間不會影響，一個行程例外崩潰，其他行程的服務不會中斷，提升了架構的可靠性，
• 3.行程之間不共享資源，不需要加鎖，所以省掉了鎖帶來的開銷，

4.2為什么不采用多執行緒處理邏輯業務？

• 1.行程數已經等于核心數，再新建執行緒處理任務，只會搶占現有行程，增加切換代價，
• 2.作為接入層，基本上都是資料轉發業務，網路IO任務的等待耗時部分，已經被處理為非阻塞/全異步/事件驅動模式，在沒有更多CPU的情況下，再利用多執行緒處理，意義不大，并且如果行程中有阻塞的處理邏輯，應該由各個業務進行解決，比如openResty中利用了Lua協程，對阻塞業務進行了優化，
