SNMP實作S5700資訊收集
- 一、SNMP
- 1、網路管理作業站（NMS）
- 2、SNMP架構
- 3、版本
- 二、MIB
- 三、拓撲及配置
- 1、實驗拓撲
- 2、配置
- 四、MIB Broeser
- 1、執行工具
- 2、wireshark抓包
- 3、MIB Broeser收集資訊
一、SNMP
SNMP：Simple Network Management Protocol，簡單網路管理協議，
- 廣泛應用于TCP/IP網路的一種網路管理協議，
- 支持管理Internet上眾多廠家生產的軟硬體平臺，
- 用來在網路管理作業站（NMS）和被管理設備之間傳輸管理資訊

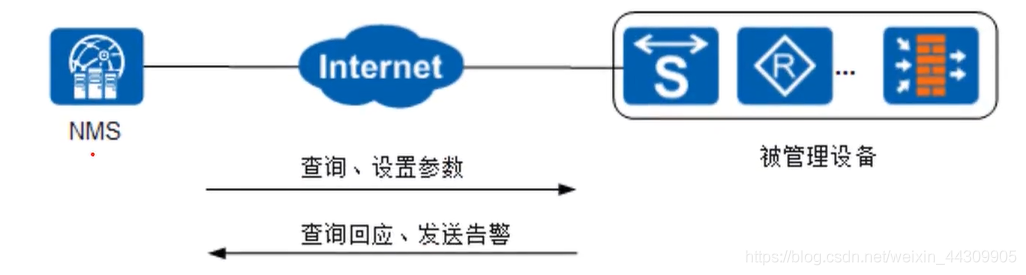

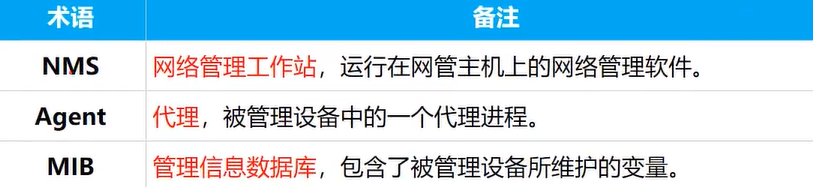

1、網路管理作業站（NMS）

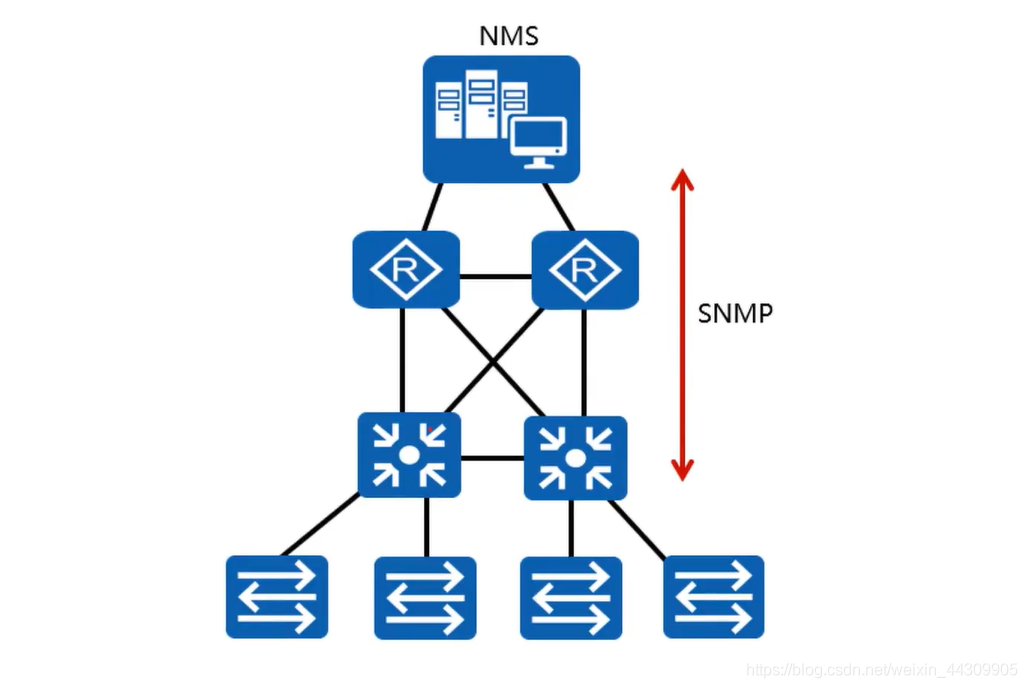

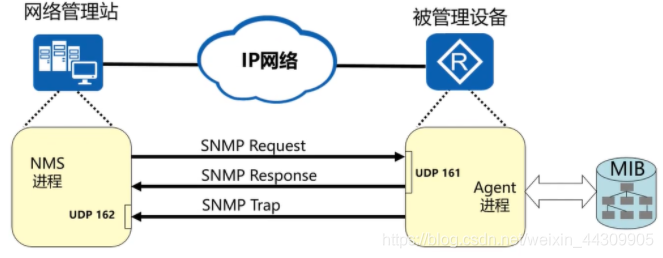

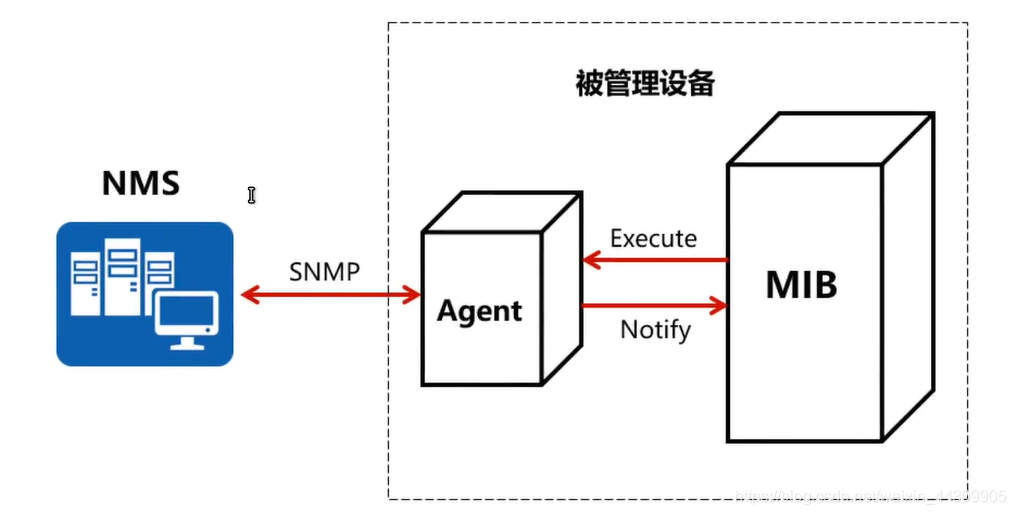

2、SNMP架構

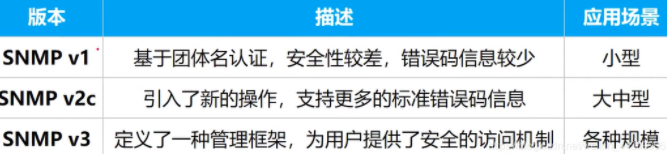

3、版本
二、MIB
MIB：Management Information Base，管理資訊庫
- 是一個被管理物件的集合，是NMS同Agent進行溝通的橋梁，
- 使網管軟體和設備進行標準對接，
- 每一個Agent都維護一個MIB庫，NMS可以對MIB庫中物件的值進行讀取或設定，
- MIB以樹狀結構進行存盤，樹的葉子節點表示管理物件，它可以通過從根節點開始的一條惟一路徑來識別，這也就是OID（Object Identifier），

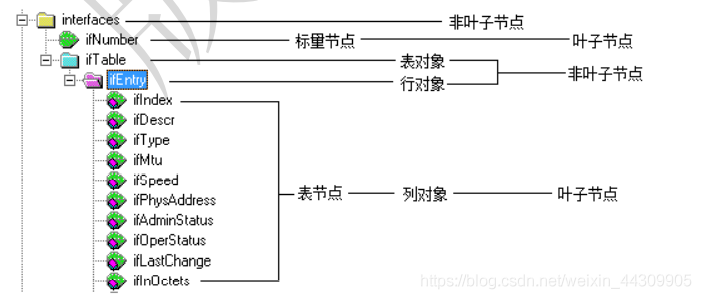

MIB物件及節點
三、拓撲及配置
MIB Broeser收集交換機S5700上的所有資訊

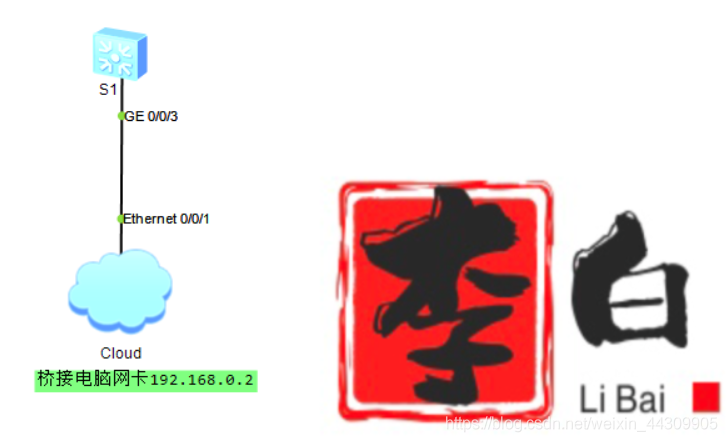

1、實驗拓撲
2、配置

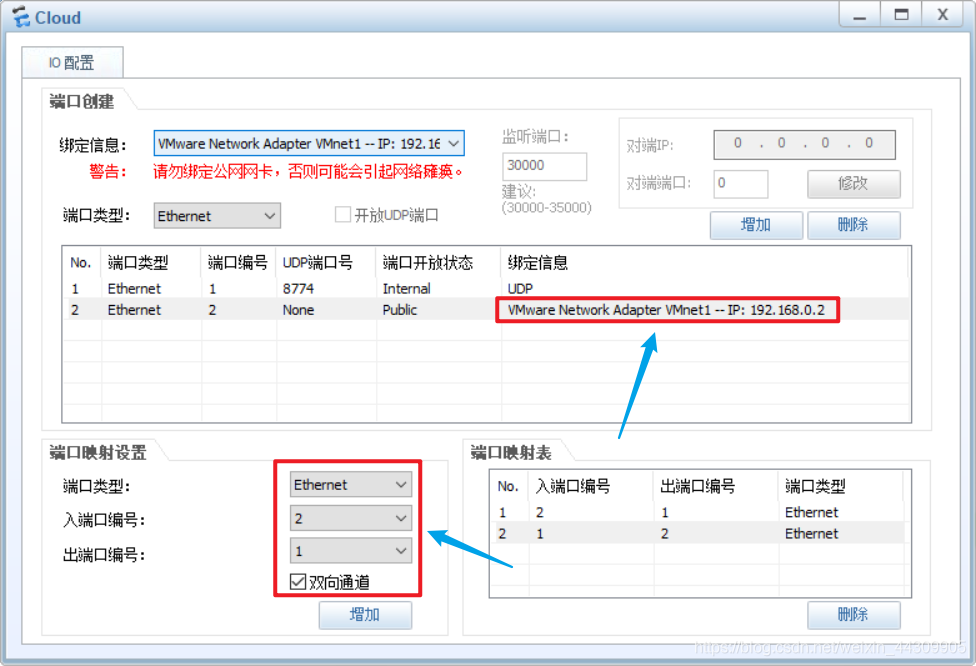

Cloud
交換機基礎配置
sys
sys S1
int vlan1
ip add 192.168.0.11 24

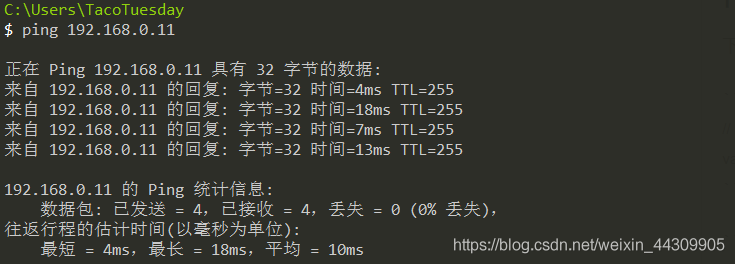

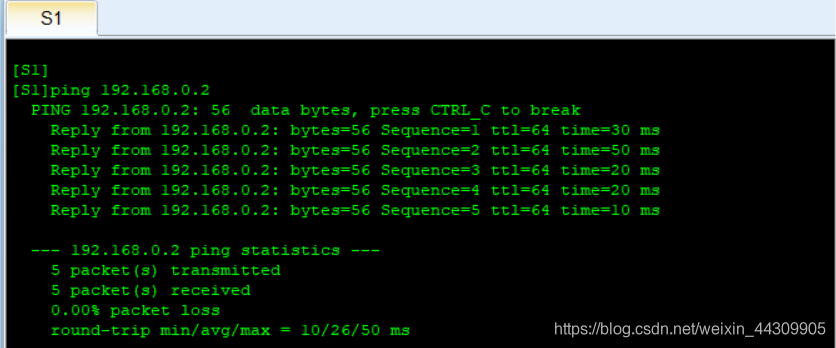

測驗交換與電腦的連通性
連通性正常
SNMP配置
snmp-agent #開啟SNMP Agent
snmp-agent sys-info version v2c #配置SNMP版本
snmp-agent sys-info contact libai QQ:724284659 #配置管理員聯系方式
snmp-agent sys-info location QHNU #配置管理員位置
snmp-agent community read libai #配置讀團體名
snmp-agent community write huawei #配置寫團體名
四、MIB Broeser
MIB Browser是來自ManageEngine的一款免費的MIB瀏覽器工具，用于監控采用SNMP協議的網路設備和服務器，利用MIB瀏覽器可以加載查看設備的MIB，執行GET、GETNEXT和SET SNMP操作，
1、執行工具

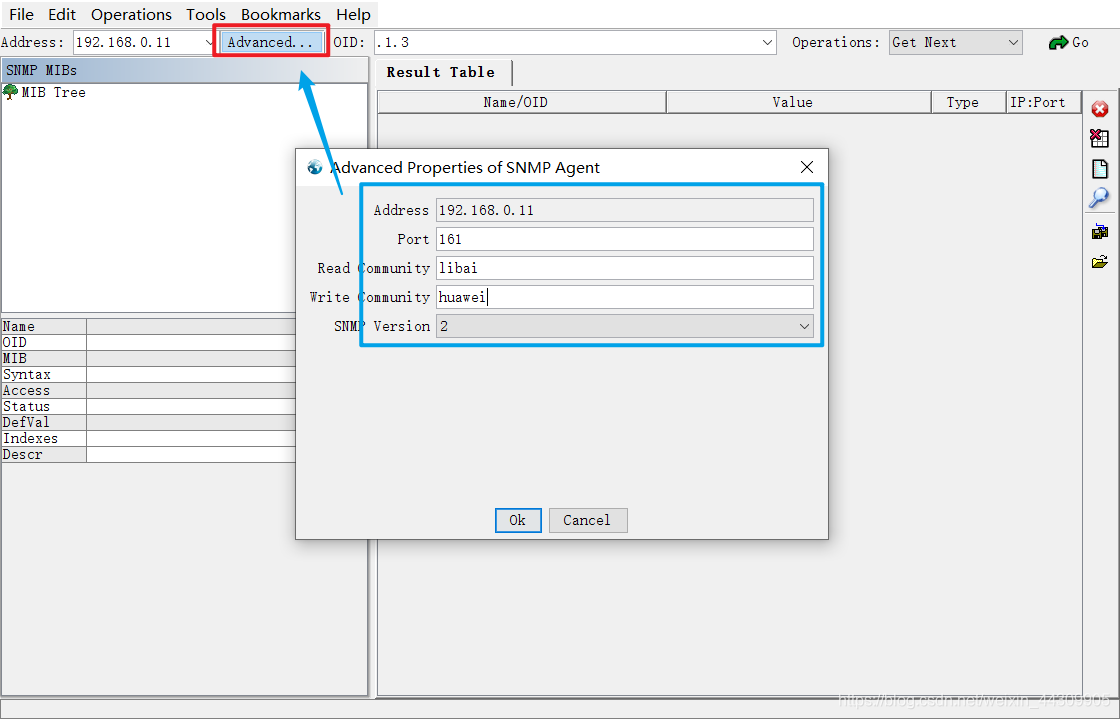

填入交換機管地址、SNMP協議號、讀寫團體名、SNMP版本

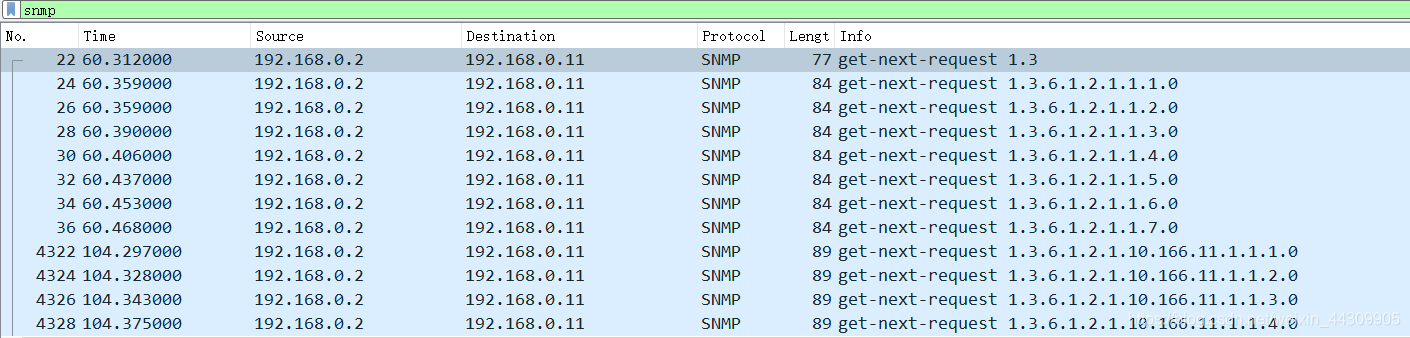

2、wireshark抓包
SNMP協議版本、Get-Next-Request資料包（NMS從Agent的MIB中按照字典式排序提取下一個引數值）
3、MIB Broeser收集資訊

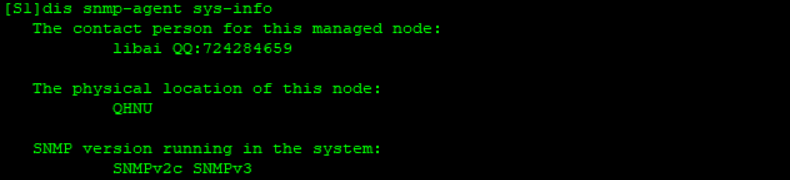

抓取到了交換機上配置的SNMP基本資訊

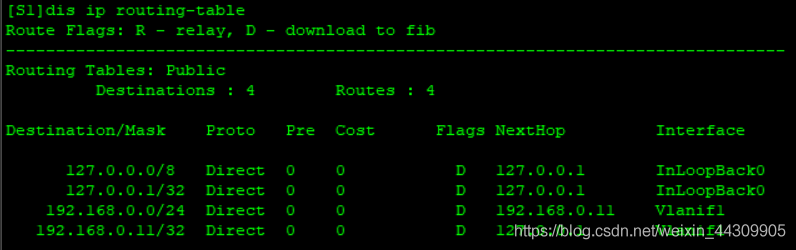

路由表
介面資訊、MAC地址均可查看
由于這個工具是免費白嫖的，所有功能有限，如果條件滿足買企業級管理軟體可實作資訊可視化，
著名的網路管理軟體：CACTI、WhatsUp Gold 、Zabbix、PRTG
