一、實驗題目

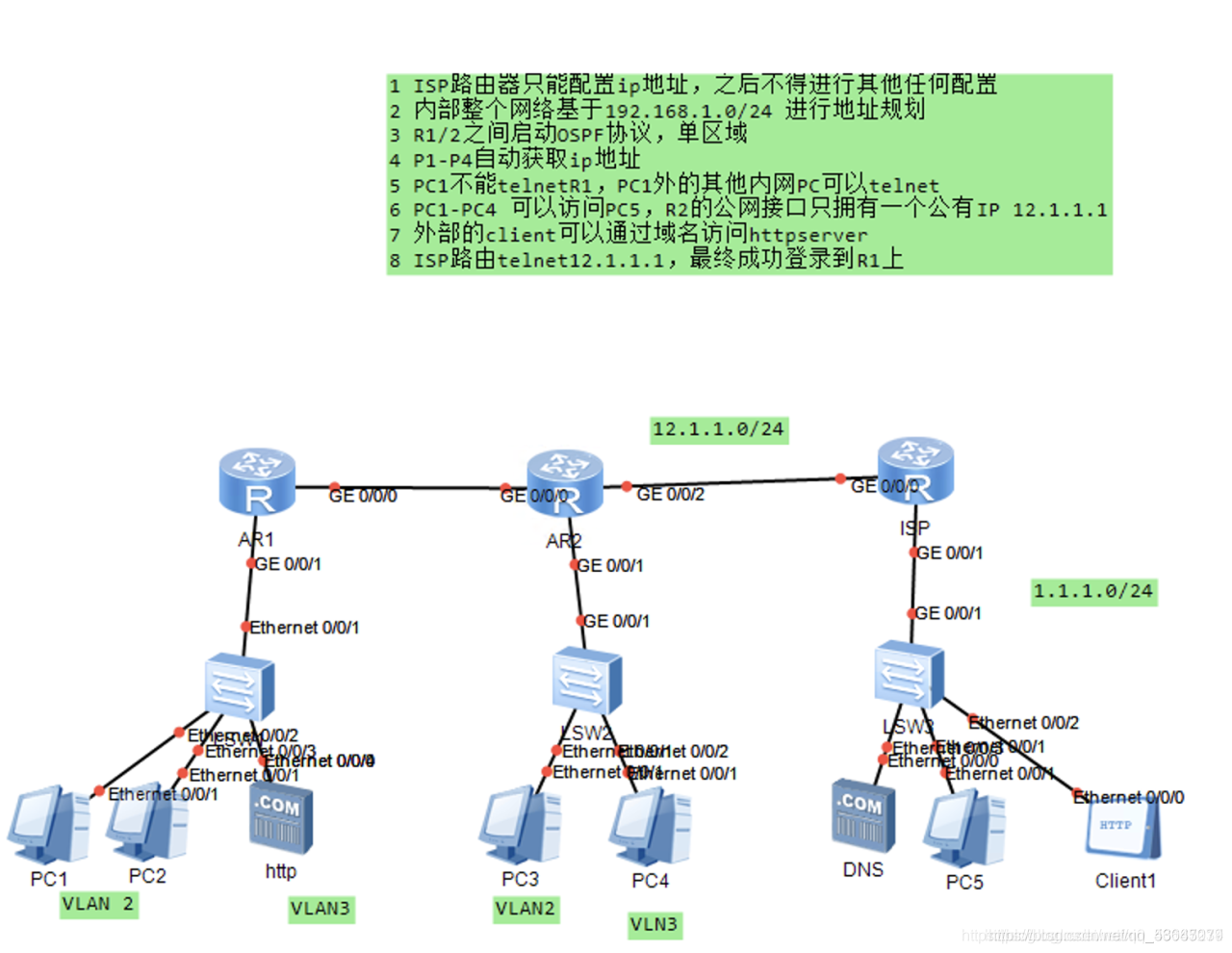

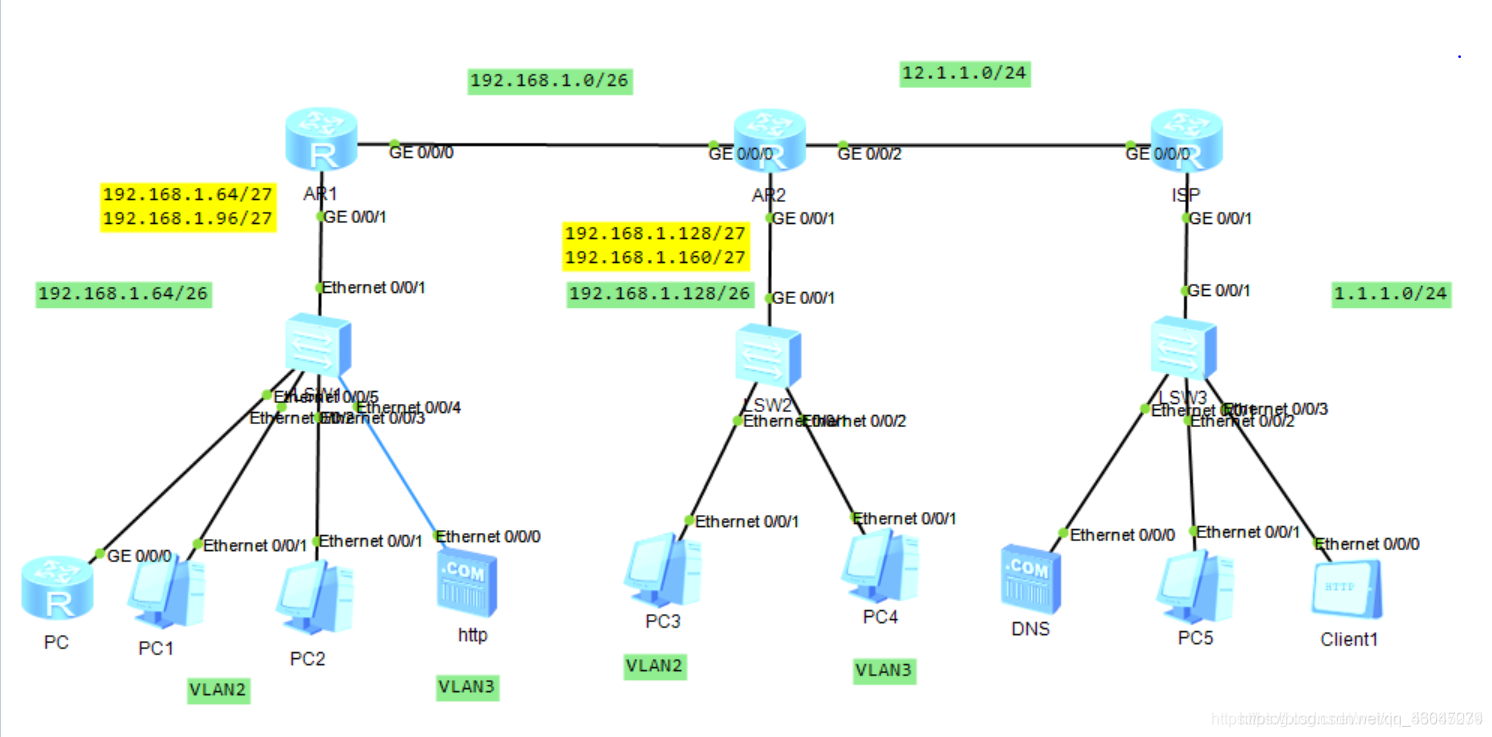

1、IP地址規劃及拓撲搭建

2、劃分vlan

以R1為例：

[Huawei]interface GigabitEthernet0/0/1.1
[Huawei-GigabitEthernet0/0/1.1]ip address 192.168.1.65 27
[Huawei-GigabitEthernet0/0/1.1]Q
[Huawei]interface GigabitEthernet 0/0/1.2
[Huawei-GigabitEthernet0/0/1.2]ip address 192.168.1.97 27

創建vlan2 vlan3，將兩臺pc劃入vlan2中，將http服務器劃入vlan3中；
以LSW1為例：

[Huawei]vlan 2
[Huawei-vlan2]vlan 3
[Huawei-vlan3]q
[Huawei]interface Ethernet 0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 2
[Huawei]interface Ethernet 0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 2
[Huawei]interface Ethernet 0/0/4
[Huawei-Ethernet0/0/4]port link-type access
[Huawei-Ethernet0/0/4]port default vlan 3

3、在子介面上配置DHCP

以R1為例：

[Huawei]dhcp enable
[Huawei]ip pool a
Info:It’s successful to create an IP address pool.
[Huawei-ip-pool-a]network 192.168.1.64 mask 27
[Huawei-ip-pool-a]gateway-list 192.168.1.65
[Huawei-ip-pool-a]dns-list 114.114.114.114 8.8.8.8

[Huawei]ip pool b
Info:It’s successful to create an IP address pool.
[Huawei-ip-pool-a]network 192.168.1.96 mask 27
[Huawei-ip-pool-a]gateway-list 192.168.1.97
[Huawei-ip-pool-a]dns-list 114.114.114.114 8.8.8.8

開啟該dhcp服務：

[Huawei]interface GigabitEthernet0/0/1.1
[Huawei-GigabitEthernet0/0/1.1]dhcp select global
[Huawei]interface GigabitEthernet0/0/1.2
[Huawei-GigabitEthernet0/0/1.2]dhcp select global

路由器R2的配置與上面相同，

4、在R1和R2上啟動ospf協議

在R1上配置如下：

[Huawei]ospf 1 router-id 192.168.1.1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

在R2上配置如下：

[R2]ospf 1 router-id 192.168.1.129
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

5、配置trunk干道

[LSW1]interface Ethernet 0/0/1
[LSW1-Ethernet0/0/1]port link-type trunk
[LSW1-Ethernet0/0/1]port trunk allow-pass vlan all
[LSW2]interface GigabitEthernet 0/0/1
[LSW2-GigabitEthernet0/0/1]port link-type trunk
[LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all

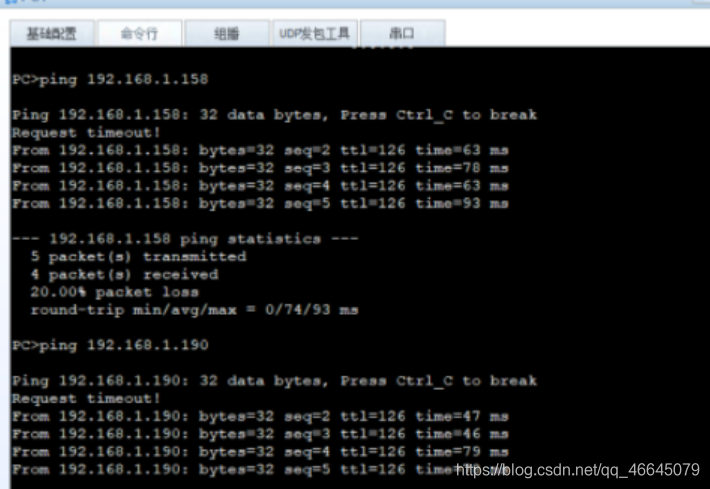

配置到現在pc1已經可以ping通pc3和pc4了；

6、現在在路由器R1、R2上設定telnet登錄

[r1]aaa
[r1-aaa]local-user chen privilege level 15 password cipher 123456
[r1-aaa]local-user chen service-type telnet
[r1]user-interface vty 0 4
[r1-ui-vty0-4]authentication-mode aaa

[r2]aaa
[r2-aaa]local-user yu privilege level 15 password cipher 123456
[r2-aaa]local-user yu service-type telnet
[r2]user-interface vty 0 4
[r2-ui-vty0-4]authentication-mode aaa

7、R1上設定策略：

[r1-acl-adv-3001]rule deny tcp source 192.168.1.93 0 destination 192.168.1.1 0 destination-port eq 23
[r1-acl-adv-3001]rule deny tcp source 192.168.1.93 0 destination 192.168.1.65 0 destination-port eq 23
[r1-acl-adv-3001]rule deny tcp source 192.168.1.93 0 destination 192.168.1.97 0 destination-port eq 23

然后在介面上呼叫該命令

[r1-GigabitEthernet0/0/1]traffic-filter inbound acl 3000

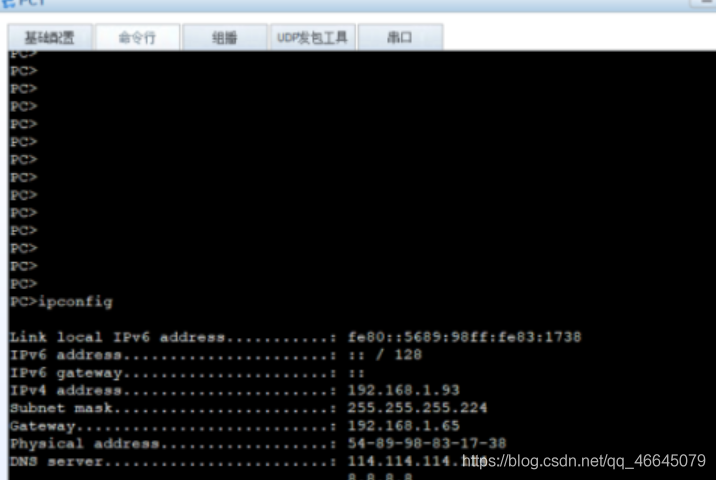

注：由于華為模擬器的pc不支持telnet所以我們通過路由器模擬pc
在路由器上設定網關，并且配置靜態路由使得模仿pc的路由器可以ping通內網的所有埠；
到了這一步已經完成了該實驗的前五項要求了；

7、通過公有IP12.1.1.1使得PC1-PC4可以訪問PC5

[r2-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255
[r2]interface GigabitEthernet 0/0/2
[r2-GigabitEthernet0/0/2]nat outbound 2000

在R2上寫一條預設路由

[r2]ip route-static 0.0.0.0 0.0.0.0 1.1.1.0

這樣PC1-PC4就可以訪問PC5

8、通過client通過域名訪問httpserver

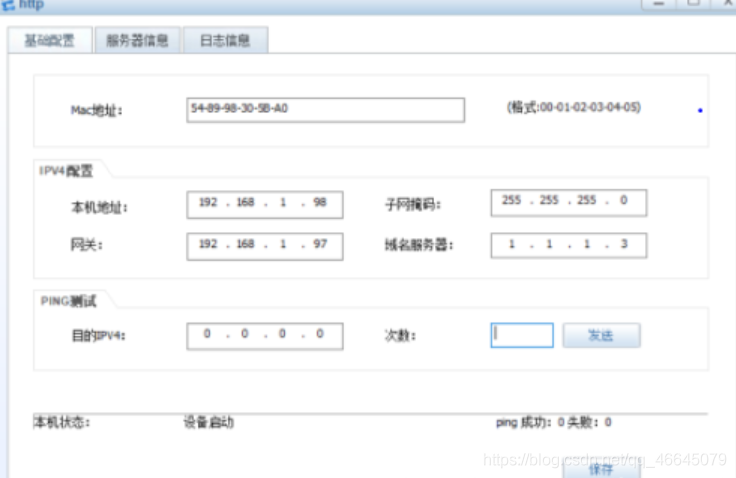

服務器填寫如下：

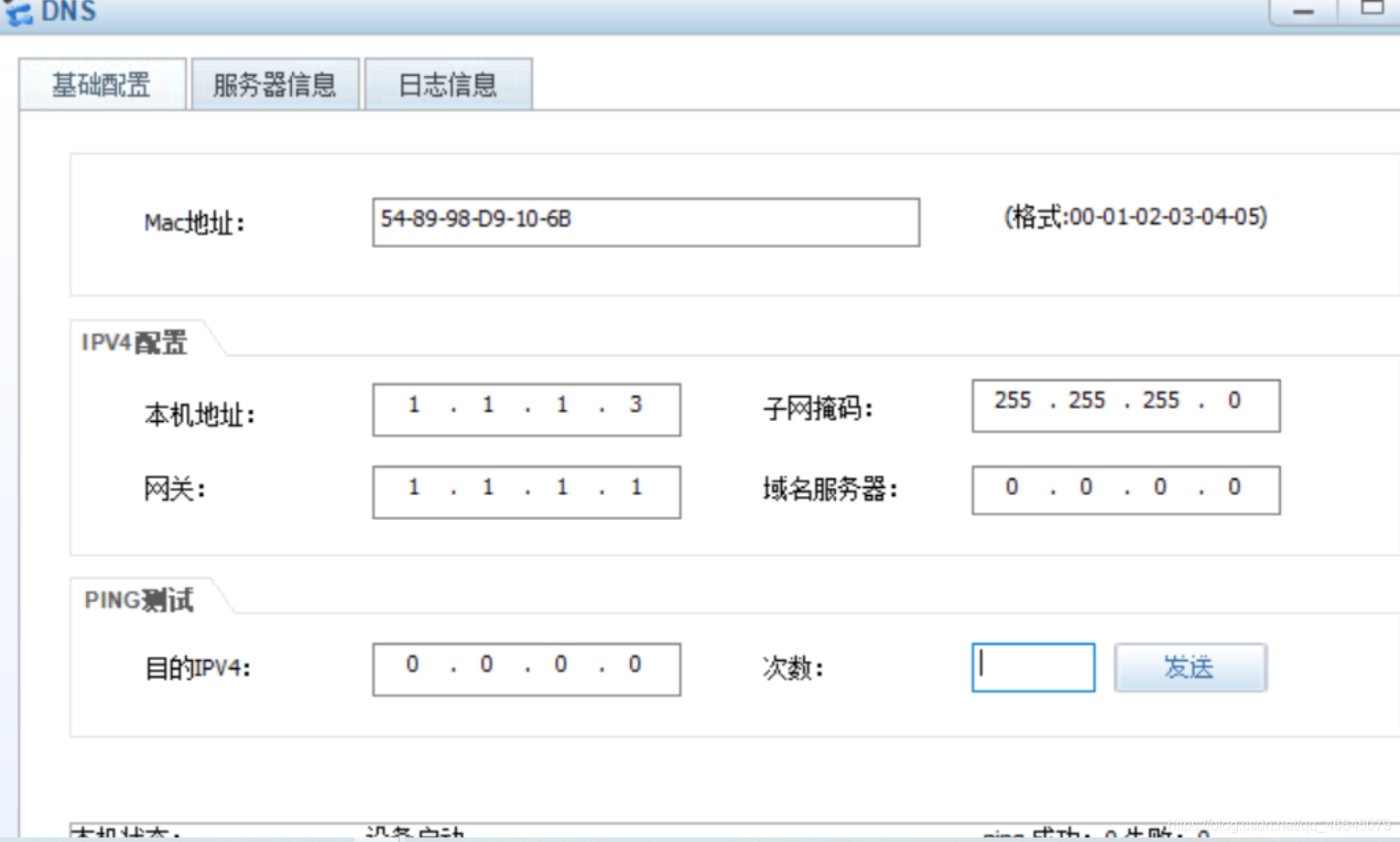

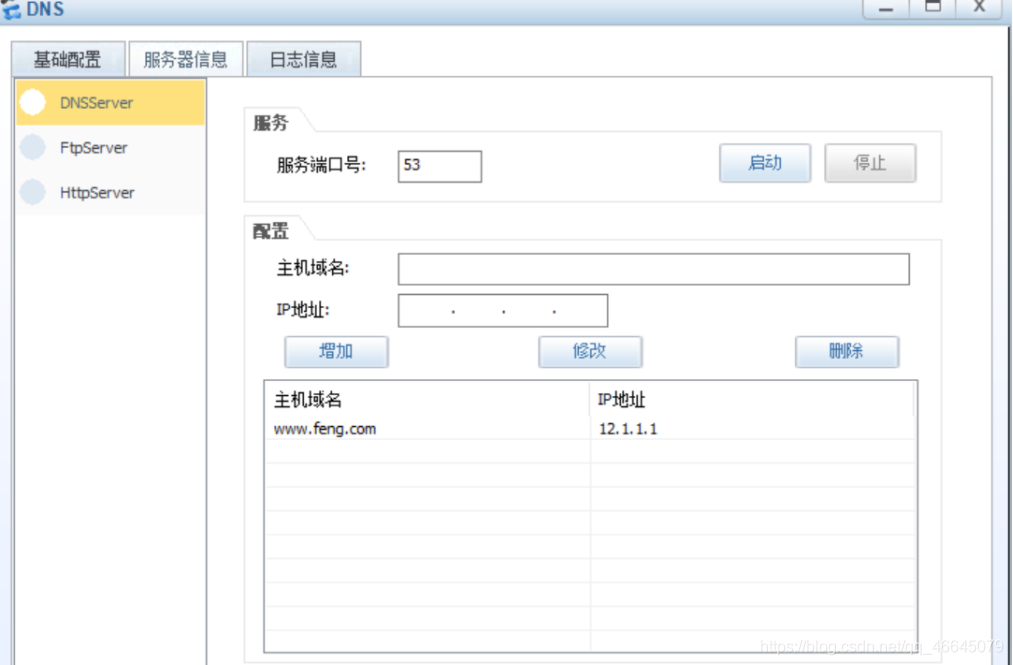

DNS配置如下：

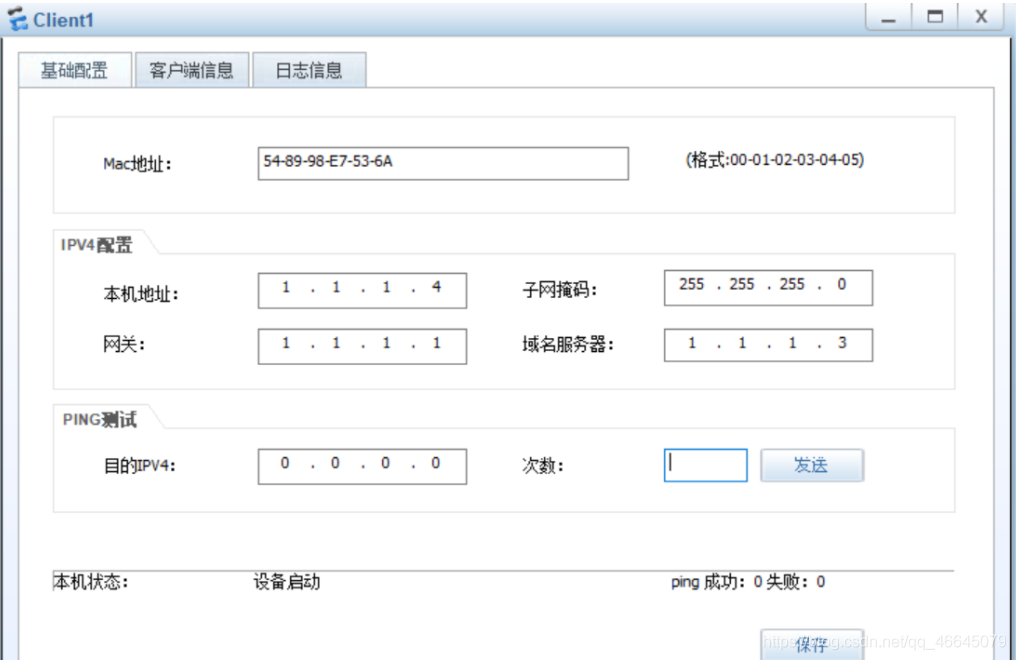

client配置如下：

在內網中的服務器進行埠映射；
在r2上配置如下：

[r2-GigabitEthernet0/0/2]nat static protocol tcp global current-interface 80 inside 192.168.1.98 80
Warning:The port 80 is well-known port. If you continue it may cause function failure.
Are you sure to continue?[Y/N]:y

這樣配置了以后就可以通過client通過域名訪問httpserver

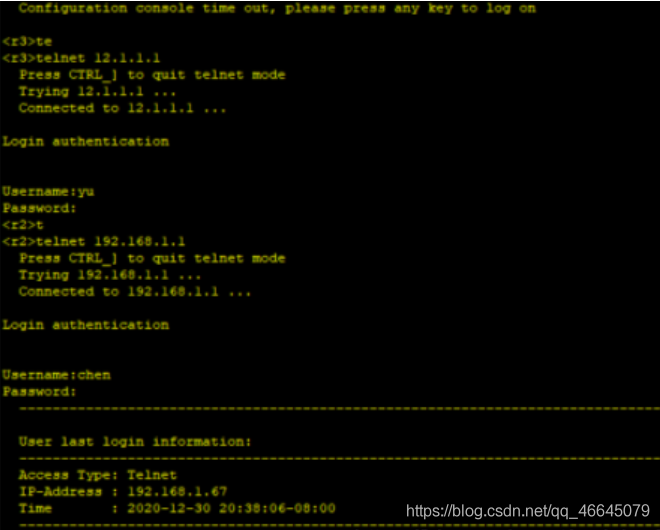

9、ISP路由telnet12.1.1.1登錄到r1

6、的時候已經在r1和r2上設定的telnet登錄服務，所以通過先登錄12.1.1.1登錄在r2路由器上，再通過r2路由器登錄r1路由器；

實驗到此結束
