本文分享自華為云社區《架構可視化支撐系統演進探索》，原文作者：無名小溪，
隨著軟體系統的規模和復雜度日益增長，軟體的生命周期越來越長，軟體開發的很大一部分作業集中于維護和改造現有的軟體系統，實踐研究表明，軟體資源預算的50％～80%消耗在對現有系統的維護上，而軟體維護者理解程式源代碼的時間要占整個軟體維護的47％～62％，軟體維護已經成為軟體工程面臨的重要課題之一，而正確和全面地理解軟體系統是對軟體進行維護的前提，通過架構逆向分析，提供可視化能力，為軟體系統的維護和演化可以提供有效支撐，
本文分享借助軟體架構可視化輔助系統演進的幾個探索：輔助理解現有系統、分析不合理依賴、看護現有架構、支撐架構演進，
1、架構可視化輔助理解現有系統
當新的專案成員加入專案，面對大量代碼，如何快速理解、掌握，是否有啥工具可以借助，提高效率？

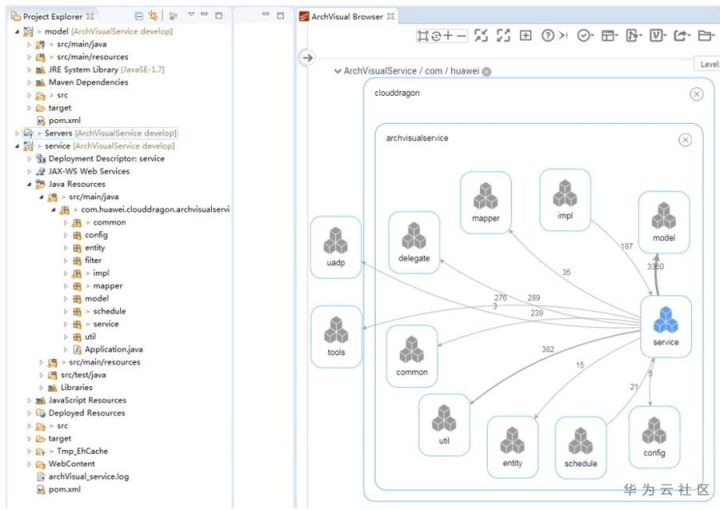

經過探索，通過在IDE中，提供架構可視化視圖，展示系統的架構依賴，通過代碼與架構圖的雙向關聯，實作編輯代碼時，自動高亮對應的架構元素，雙擊架構圖中的元素，快速關聯、跳轉到對應的代碼，實作代碼和架構圖的實時聯動（Simon Brown的架構即代碼理念），幫助開發人員更好的理解代碼，
架構元素間，通過連線，展示之間的依賴關系，線上，通過數字表示耦合的數量，點擊連線，可以展示、查看耦合的細節，
2、架構可視化分析不合理依賴
當系統在演程序序中腐化，產生不合理的依賴，架構的分層不再清晰，閱讀和理解將變得極其困難，新特性開發、問題單修改變得困難重重，你在做UI修改的時候，可能影響到業務邏輯，對業務邏輯的變更，可能對資料庫代碼或其他元素造成影響，
基于生成的可視化架構，通過經典設計理念符合度分析，可以幫架構師、開發人員發現一些設計壞味道，比如是否存在回圈依賴、跨層依賴、反向依賴等，為重構活動提供參考，提高重構效率，

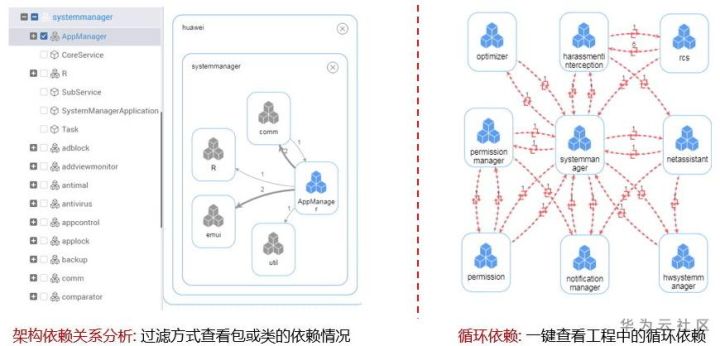

以回圈依賴為例，通過連線追蹤，可以清晰看到產生回圈依賴的架構元素、呼叫系列，通過環中各連線的數字，能夠快速識別環薄弱點（數字越小，耦合度越低），作為可能的消除回圈依賴的切入點，重點開展分析，
3、架構可視化看護現有架構
對于良好的架構設計，如何保障在進度緊張的版本交付周期內，不因為開發人員對架構的不充分理解，而對良好的架構設計造成破壞？

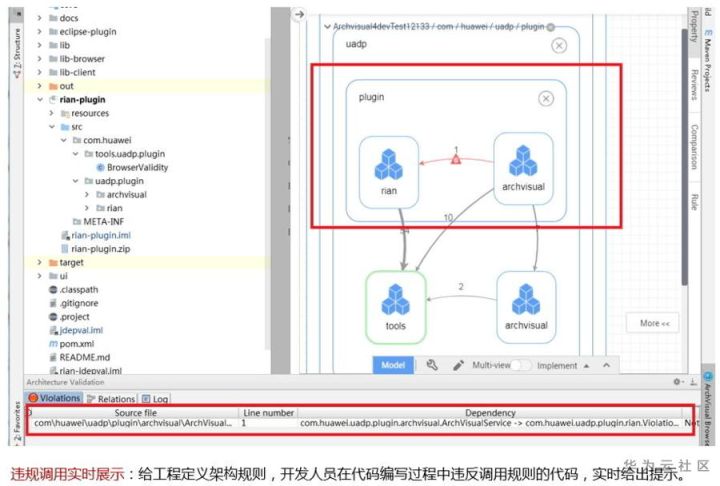

在前面可視化架構的基礎上，通過對架構的依賴關系的合法性（設計約束）進行打標簽，標注哪些架構依賴是允許的，哪些是不允許的，當開發人員在編碼的程序中，出現違反架構設計約束的情況，架構視圖立刻出現紅線預警，同時給出告警資訊，從代碼產生的源頭上防止架構腐化，
4、架構可視化支撐架構演進
基于架構可視化，記錄架構的演進路徑，通過不同時期的架構對比，可以清晰回溯架構的整個演程序序，對架構的腐化分析很有幫助，

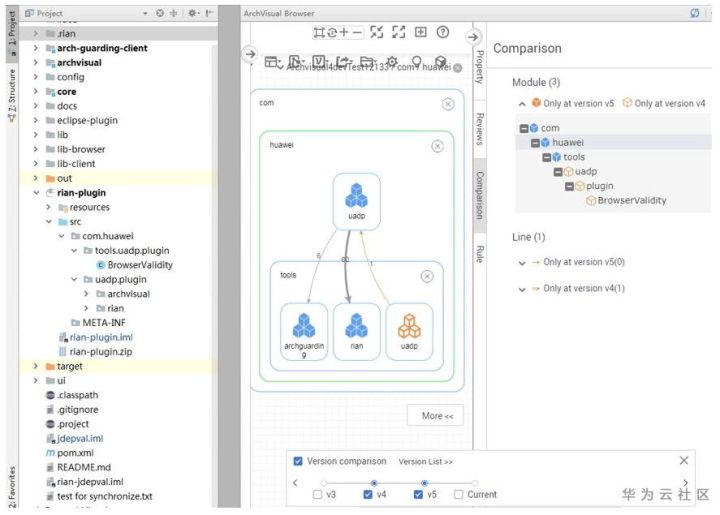

如下圖，我們對一個系統的V4、V5版本架構進行對比，可以清晰看到BrowserValidity在V5中洗掉了，同時，通過線條的不同顏色，區分哪些耦合關系是在V4、V5兩個版本都存在，哪些耦合關系只存在于V4，哪些耦合關系只存在于V5，
通過切換、對比不同時期、不同版本的架構圖，可以清晰看到架構的演程序序，并回溯程序中架構變更原因和思考，
從已經探索的實踐看，架構可視化對軟體系統，特別是大型軟體系統的健康演進很有幫助，上面的探索，深度上尚淺，待進一步摸索，同時，廣度上，也還有很多探索的空間，比如基于架構可視化，呈現架構熱點，歡迎大家一起探討！
