版本說明

代碼倉庫地址點擊這里

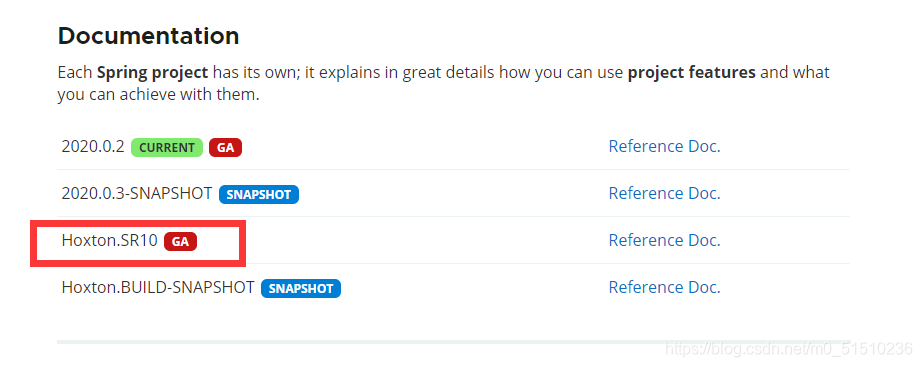

SpringCloud版本采用目前第二排的 Hoxton.SR10 版本：

SpringCloud版本

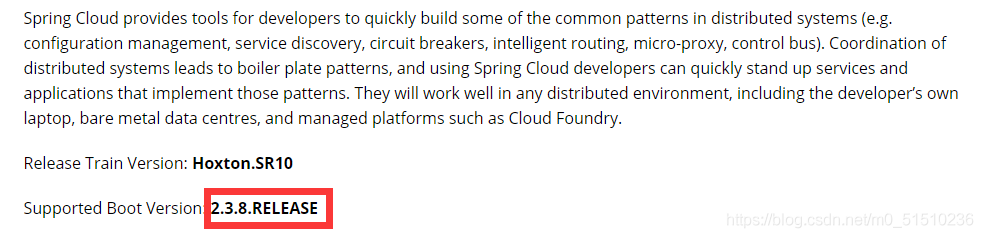

SpringBoot版本采用 Hoxton.SR10 版本的SpringCloud所支持的 2.3.8.RELEASE ：

SpringBoot版本

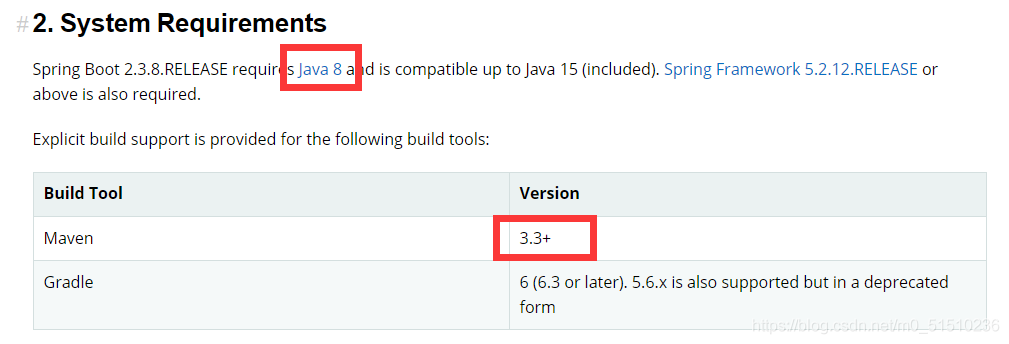

JDKheMaven采用 SpringBoot2.3.8.RELEASE 所推薦的 JDK8和Maven3.5.4(3.3+)

maven和jdk的版本

附贈 SpringCloud-Hoxton.SR10 和 SpringBoot2.3.8.RELEASE 官方PDF檔案
本人博客當中有 JDK8 安裝、 MySQL5.7安裝、SpringBoot專案搭建等，點擊頭像進入主頁查看
本次是由兩個微服務分別是訂單和支付微服務，由網關gateway經行路由

開發步驟

首先我們先來搭建一個聚合專案也就是一個空到只有 pom.xml 檔案的maven專案，pom.xml檔案內容

<?xml version="1.0" encoding="UTF-8"?>

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <!-- GAV 坐標 -->
    <groupId>code.xiaohh</groupId>
    <artifactId>cloud-alibaba-demo</artifactId>
    <version>1.0-SNAPSHOT</version>

    <!-- 打包方式 -->
    <packaging>pom</packaging>

    <properties>
        <!-- Maven 專案屬性 -->
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <!-- 統一依賴管理 -->
        <spring.boot.version>2.3.8.RELEASE</spring.boot.version>
        <spring.cloud.version>Hoxton.SR10</spring.cloud.version>
        <spring.cloud.alibaba.version>2.2.5.RELEASE</spring.cloud.alibaba.version>
        <mybatisplus.version>3.4.2</mybatisplus.version>
        <lombok.version>1.18.18</lombok.version>
    </properties>

    <!-- 統一依賴管理 -->
    <dependencyManagement>
        <dependencies>

            <!-- SpringBoot 相關依賴 -->
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-dependencies</artifactId>
                <version>${spring.boot.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>

            <!-- SpringCloud相關依賴 -->
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>${spring.cloud.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>

            <!-- cloud alibaba -->
            <dependency>
                <groupId>com.alibaba.cloud</groupId>
                <artifactId>spring-cloud-alibaba-dependencies</artifactId>
                <version>${spring.cloud.alibaba.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>

            <!-- mybatis-plus -->
            <dependency>
                <groupId>com.baomidou</groupId>
                <artifactId>mybatis-plus-boot-starter</artifactId>
                <version>${mybatisplus.version}</version>
                <exclusions>
                    <exclusion>
                        <groupId>org.mybatis.generator</groupId>
                        <artifactId>mybatis-generator</artifactId>
                    </exclusion>
                </exclusions>
            </dependency>

            <!-- lombok 相關依賴 -->
            <dependency>
                <groupId>org.projectlombok</groupId>
                <artifactId>lombok</artifactId>
                <version>${lombok.version}</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>

        </dependencies>
    </dependencyManagement>
</project>

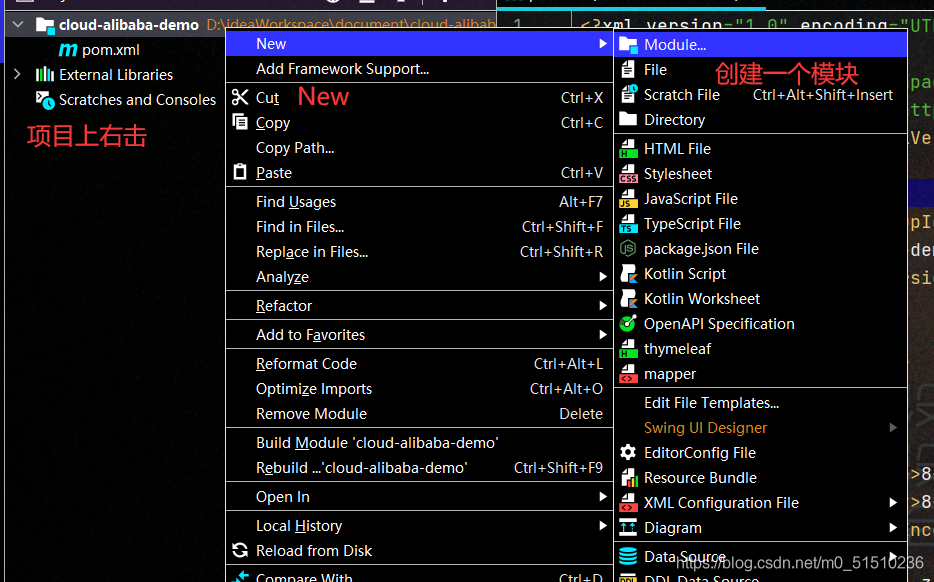

然后建立一個 cloud-alibaba-common 模塊作為一個統一類的管理：

創建common

然后接下來的步驟和創建maven專案一樣，其中pom.xml檔案：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>cloud-alibaba-demo</artifactId>
        <groupId>code.xiaohh</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>cloud-alibaba-common</artifactId>

    <!-- 打包方式 -->
    <packaging>jar</packaging>

    <properties>
        <!-- Maven 專案屬性 -->
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    </properties>

    <dependencies>

        <!-- lombok -->
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
        </dependency>

        <!-- openfeign -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-openfeign</artifactId>
        </dependency>

        <!-- mybatis plus -->
        <dependency>
            <groupId>com.baomidou</groupId>
            <artifactId>mybatis-plus-boot-starter</artifactId>
        </dependency>

        <!-- commons lang -->
        <dependency>
            <groupId>commons-lang</groupId>
            <artifactId>commons-lang</artifactId>
            <version>2.6</version>
        </dependency>
    </dependencies>

</project>

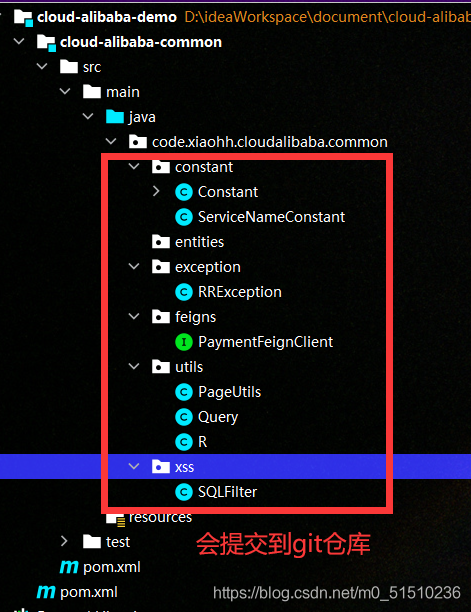

其中的代碼都是一些公用的工具類，因為不想讓檔案過于臃腫，待會會提交到git倉庫

common中的代碼

創建 cloud-alibaba-payment 支付模塊，pom.xml檔案：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>cloud-alibaba-demo</artifactId>
        <groupId>code.xiaohh</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>cloud-alibaba-payment</artifactId>

    <!-- 打包方式 -->
    <packaging>jar</packaging>

    <properties>
        <!-- Maven 專案屬性 -->
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    </properties>

    <dependencies>
        <!-- 共有依賴 -->
        <dependency>
            <groupId>code.xiaohh</groupId>
            <artifactId>cloud-alibaba-common</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>

        <!-- SpringMVC -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <!-- 健康檢查 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>

        <!-- nacos 注冊中心 -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>

        <!-- nacos 配置中心 -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <!-- SpringBoot 專案編譯成可執行 jar 包的插件 -->
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <executions>
                    <execution>
                        <goals>
                            <goal>repackage</goal>
                        </goals>
                    </execution>
                </executions>
            </plugin>
        </plugins>
    </build>

</project>

bootstrap.yml:

spring:
  cloud:
    nacos:
      discovery: # 注冊中心
        server-addr: 192.168.1.230:8848 #請更換成自己的nacos地址
      config: # 配置中心
        server-addr: 192.168.1.230:8848 #請更換成自己的nacos地址
        file-extension: yml # 配置中心檔案的后綴

application.yml:

server:
  port: 2020 # 服務器埠號

spring:
  application:
    name: cloud-alibaba-payment # 應用名，也就是注冊到注冊中心的名字
  datasource: # 資料庫配置
    driver-class-name: com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://192.168.1.230:3306/cloud_payment?useUnicode=true&characterEncoding=UTF-8&serverTimezone=Asia/Shanghai
    username: root
    password: root
  profiles:
    active: dev # 當前處于開發環境

mybatis-plus: # mybatis plus 配置
  mapper-locations: classpath:mapper/payment/*.xml # mapper 檔案配置
  type-aliases-package: code.xiaohh.cloudalibaba.common.entities # entities 的別名都在哪個包下
  configuration:
    log-impl: org.apache.ibatis.logging.stdout.StdOutImpl # 設定列印SQL陳述句

PaymentApplication.java:

package code.xiaohh.cloudalibaba.payment;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;
import org.springframework.cloud.openfeign.EnableFeignClients;

/**
 * <p>
 * 支付模塊啟動類
 * </p>
 *
 * @author XiaoHH
 * @version 1.0
 * @date 2021-04-10 星期六 14:53:51
 * @file PaymentApplication.java
 */
@EnableDiscoveryClient // 啟用注冊中心
@EnableFeignClients(basePackages = "code.xiaohh.cloudalibaba.common.feigns") // 啟用遠程呼叫
@SpringBootApplication
public class PaymentApplication {

    public static void main(String[] args) {
        // 啟動支付模塊
        SpringApplication.run(PaymentApplication.class, args);
        System.out.println("^V^ 支付模塊啟動成功 ^V^\n" +
                "/-\\ /-\\ /-\\ /-\\ /-\\ /-\\\n" +
                " X   i   a   o   H   H\n" +
                "\\-/ \\-/ \\-/ \\-/ \\-/ \\-/");
    }

}

payment資料庫建庫建表陳述句：

DROP DATABASE IF EXISTS `cloud_payment`;
CREATE DATABASE `cloud_payment`;
USE `cloud_payment`;

CREATE TABLE `payment` (
    `payment_id` BIGINT PRIMARY KEY AUTO_INCREMENT COMMENT '支付id',
    `serial` VARCHAR(50) NOT NULL COMMENT '支付流水號'
) COMMENT '支付表';

接下來的代碼我們用 renren-generator 的代碼生成器生成以下，其實也就是SpringBoot的SSM專案的代碼，可以查看我的文章SpringBoot搭建SSM專案，點擊這里下載代碼生成器，代碼生成器步驟請自己去看人家的官方微信，首先添加在資料庫當中添加一條資料看看效果：

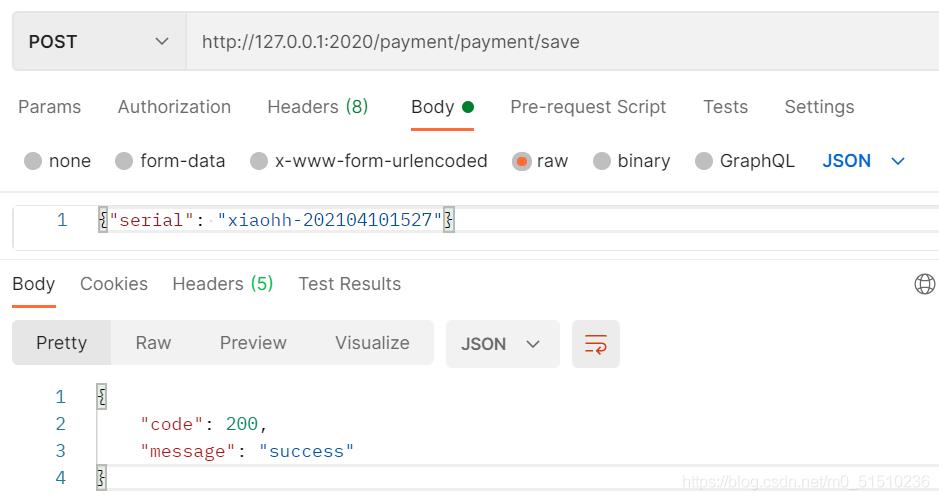

postman插入支付資料

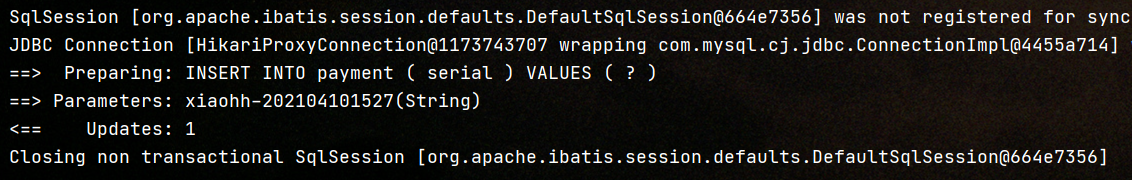

添加成功，SQL陳述句也成功發送：

支付資訊SQL陳述句發送

資料庫當中：

插入支付資料之后的資料庫

同時我們生成訂單模塊的微服務，代碼基本上相同，不同的地方：

application.yml資料庫連接的url配置和應用名埠號（僅僅只列出了不同的地方）:

server:
  port: 2030 # 服務器埠號

spring:
  application:
    name: cloud-alibaba-order # 應用名，也就是注冊到注冊中心的名字
  datasource:
    url: jdbc:mysql://192.168.1.230:3306/cloud_order?useUnicode=true&characterEncoding=UTF-8&serverTimezone=Asia/Shanghai

order資料庫建庫建表陳述句：

DROP DATABASE IF EXISTS `cloud_order`;
CREATE DATABASE `cloud_order`;
USE `cloud_order`;

CREATE TABLE `order` (
    `order_id` BIGINT PRIMARY KEY AUTO_INCREMENT COMMENT '訂單id',
    `order_number` VARCHAR(50) NOT NULL COMMENT '訂單號'
) COMMENT '訂單表';

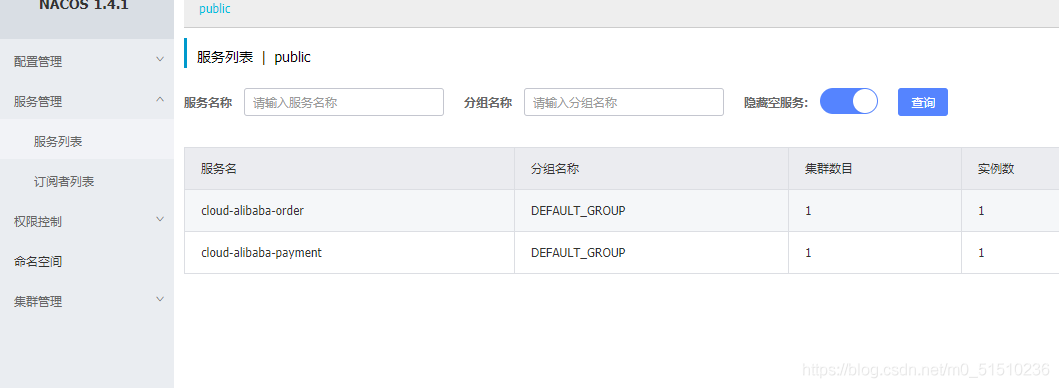

同樣用代碼生成器生成代碼，然后我們來到nacos服務串列，可以看到nacos服務注冊是成功的

服務串列

然后我們來試試注冊中心，注冊中心配置讀取的規則如下：

${spring.application.name}-${spring.profiles.active}.${spring.cloud.nacos.config.file-extension}
# 應用名-當前環境.配置中心檔案的后綴

那么根據 bootstrap.yml 和 application.yml 的配置則：

cloud-alibaba-order 模塊的配置名為 cloud-alibaba-order-dev.yml
cloud-alibaba-payment 模塊的配置名為 cloud-alibaba-payment-dev.yml

現在去nacos配置中心添加配置：

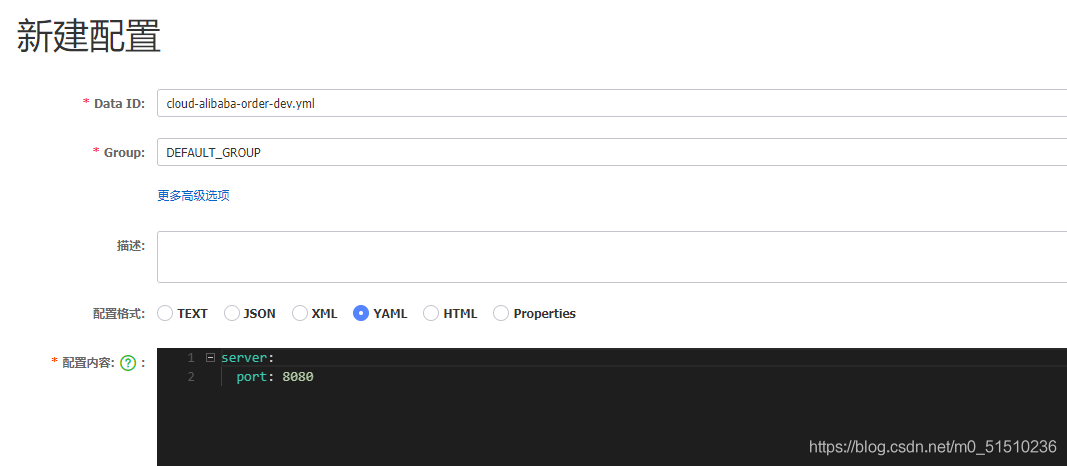

訂單服務配置：

nacos訂單模塊配置

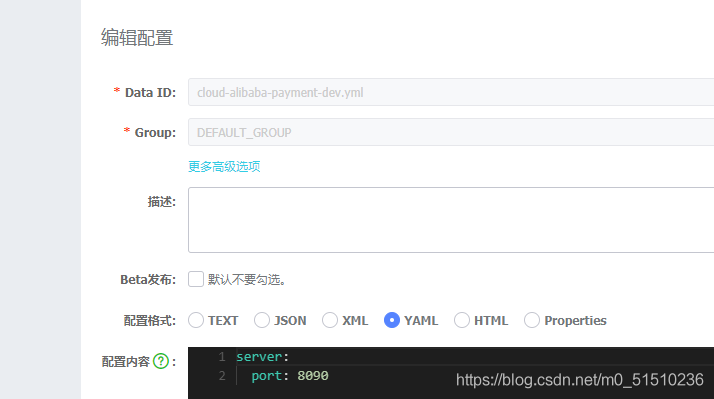

支付模塊配置：

nacos支付模塊配置

查看配置號的配置

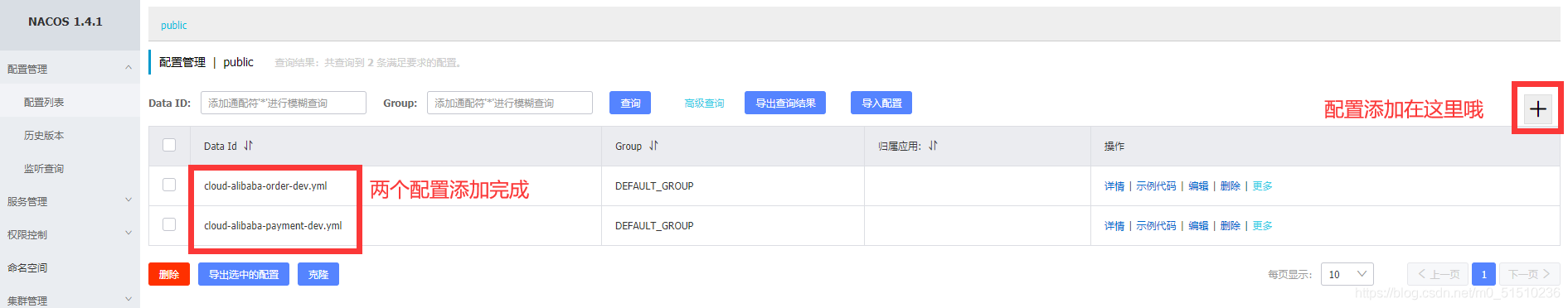

配置中心配置完成

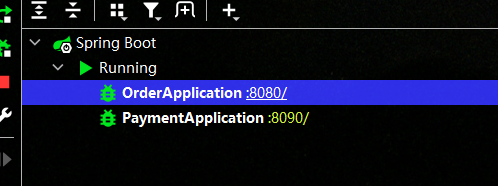

重啟之后可以發現兩個服務分別在 8080 和 8090 啟動成功

配置之后啟動成功

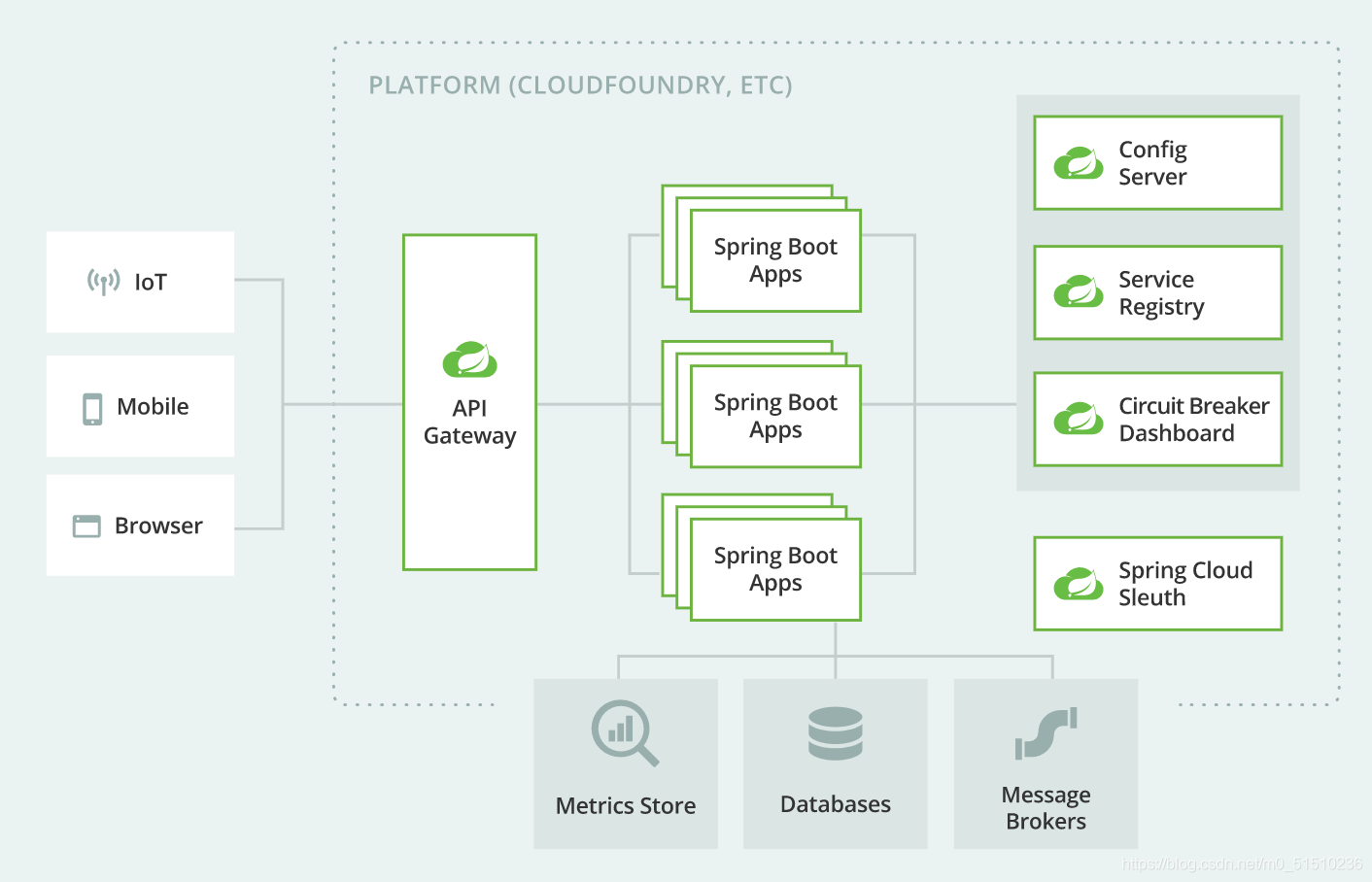

根據SpringCloud的架構圖我們還需要一個服務網關來路由將請求推送到指定服務：

SpringCloud架構圖

我們再建立一個 cloud-alibaba-gateway 來作為服務網關

pom.xml:

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>cloud-alibaba-demo</artifactId>
        <groupId>code.xiaohh</groupId>
        <version>1.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>cloud-alibaba-gateway</artifactId>

    <!-- 打包方式 -->
    <packaging>jar</packaging>

    <properties>
        <!-- Maven 專案屬性 -->
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    </properties>

    <dependencies>

        <!-- 網關服務 -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>

        <!-- nacos 注冊中心 -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>

        <!-- nacos 配置中心 -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <!-- SpringBoot 專案編譯成可執行 jar 包的插件 -->
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <executions>
                    <execution>
                        <goals>
                            <goal>repackage</goal>
                        </goals>
                    </execution>
                </executions>
            </plugin>
        </plugins>
    </build>

</project>

bootstrap.yml:

spring:
  cloud:
    nacos:
      discovery: # 注冊中心
        server-addr: 192.168.1.230:8848 #請更換成自己的nacos地址
      config: # 配置中心
        server-addr: 192.168.1.230:8848 #請更換成自己的nacos地址
        file-extension: yml # 配置中心檔案的后綴

application.yml:

server:
  port: 80 # 服務器埠號

spring:
  application:
    name: cloud-alibaba-gateway # 應用名，也就是注冊到注冊中心的名字
  profiles:
    active: dev # 當前處于開發環境
  cloud:
    gateway: # 網關配置
      routes: # 路由配置
        # 訂單服務的路由
        - id: cloud-alibaba-order-route # 單個路由的id
          uri: lb://cloud-alibaba-order # 路由條件滿足后跳轉到這個服務
          predicates:
            - Path=/api/order/** # 斷言，當請求url滿足這個路徑要求時路由
          filters:
            - RewritePath=/api/(?<segment>.*),/$\{segment} # 路徑重寫，確保不會404
        #支付服務的路由
        - id: cloud-alibaba-payment-route # 單個路由的id
          uri: lb://cloud-alibaba-payment # 路由條件滿足后跳轉到這個服務
          predicates:
            - Path=/api/payment/** # 斷言，當請求url滿足這個路徑要求時路由
          filters:
            - RewritePath=/api/(?<segment>.*),/$\{segment} # 路徑重寫，確保不會404

GatewayApplication.java:

package code.xiaohh.cloudalibaba.gateway;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.client.discovery.EnableDiscoveryClient;

/**
 * <p>
 * 網關模塊啟動類
 * </p>
 *
 * @author XiaoHH
 * @version 1.0
 * @date 2021-04-10 星期六 16:42:08
 * @file GatewayApplication.java
 */
@EnableDiscoveryClient
@SpringBootApplication
public class GatewayApplication {

    public static void main(String[] args) {
        // 啟動網關模塊
        SpringApplication.run(GatewayApplication.class, args);
        System.out.println("^V^ 網關模塊啟動成功 ^V^\n" +
                "/-\\ /-\\ /-\\ /-\\ /-\\ /-\\\n" +
                " X   i   a   o   H   H\n" +
                "\\-/ \\-/ \\-/ \\-/ \\-/ \\-/");
    }

}

好的，網關配置好了，現在我們來測驗以下：

根據路徑重寫規則發送獲取訂單id為1的請求：

http://127.0.0.1/api/order/order/info/1

獲取訂單id為1的資料

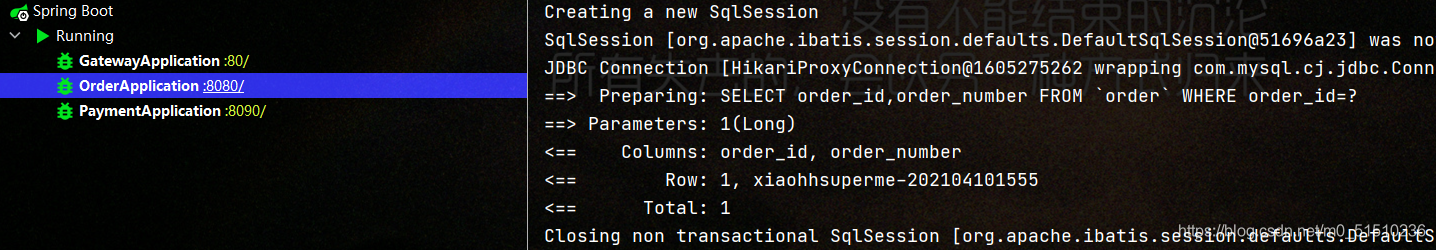

可以看到請求的是網關的80埠，并且轉發到訂單服務了，訂單服務列印SQL陳述句：

訂單列印SQL陳述句

再來測驗支付模塊：

http://127.0.0.1/api/payment/payment/info/1

同樣請求成功：

支付請求成功

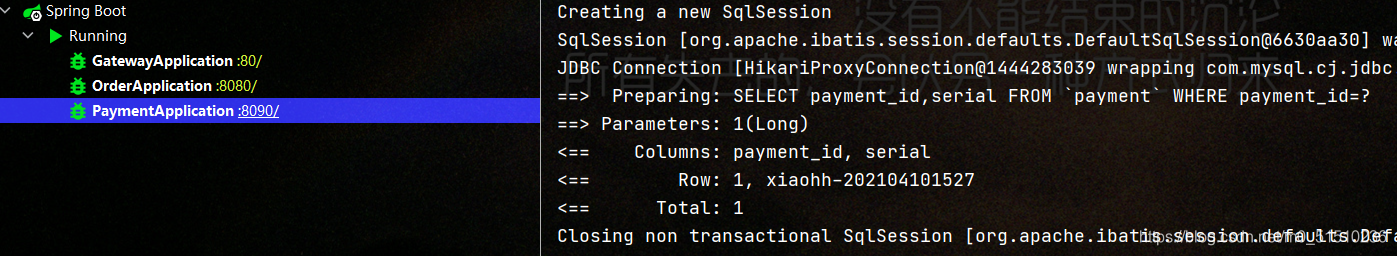

支付同樣的也列印了SQL陳述句：

支付列印SQL陳述句

微服務框架的搭建就告一段落了，其他介面自行測驗哦！代碼已經提交git倉庫

轉載請註明出處，本文鏈接：https://www.uj5u.com/ruanti/275128.html

標籤：其他

上一篇：藍橋杯賽題（更新中）

下一篇：K8S基礎及單節點服務的部署(etcd)
