一、場景及實作方式

二、埠隔離

同一VLAN內埠之間的隔離

如果不希望同一VLAN下某些用戶進行互通，可以通過配置埠隔離實作，用戶只需要將埠加入到隔離組中，就可以實作隔離組內埠之間二層資料的隔離，

1、配置案例

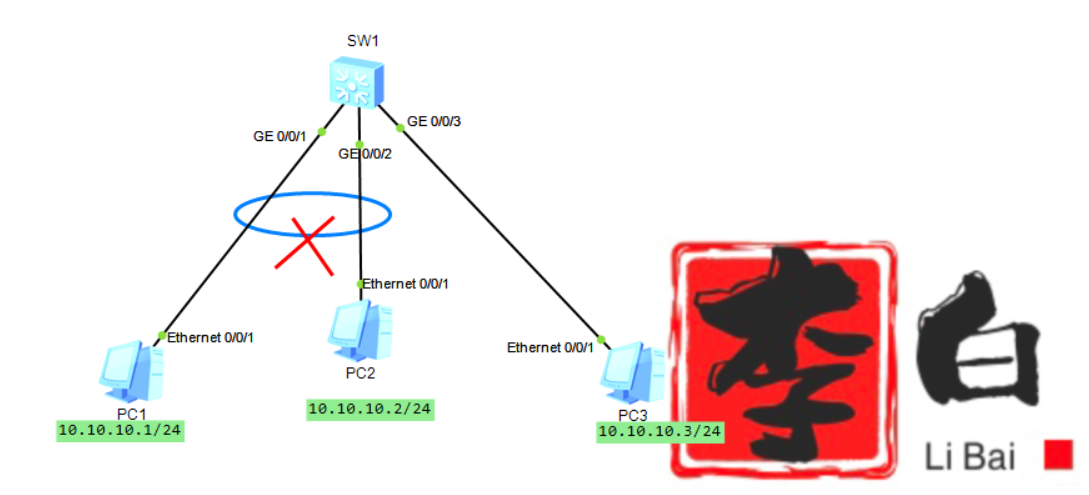

場景

PC1與PC2在VLAN1內不能互相訪問，PC3與PC1、PC2之間可以互相訪問

埠隔離配置

interface GigabitEthernet0/0/1
 port link-type access
 port-isolate enable group 1

interface GigabitEthernet0/0/2
 port link-type access
 port-isolate enable group 1

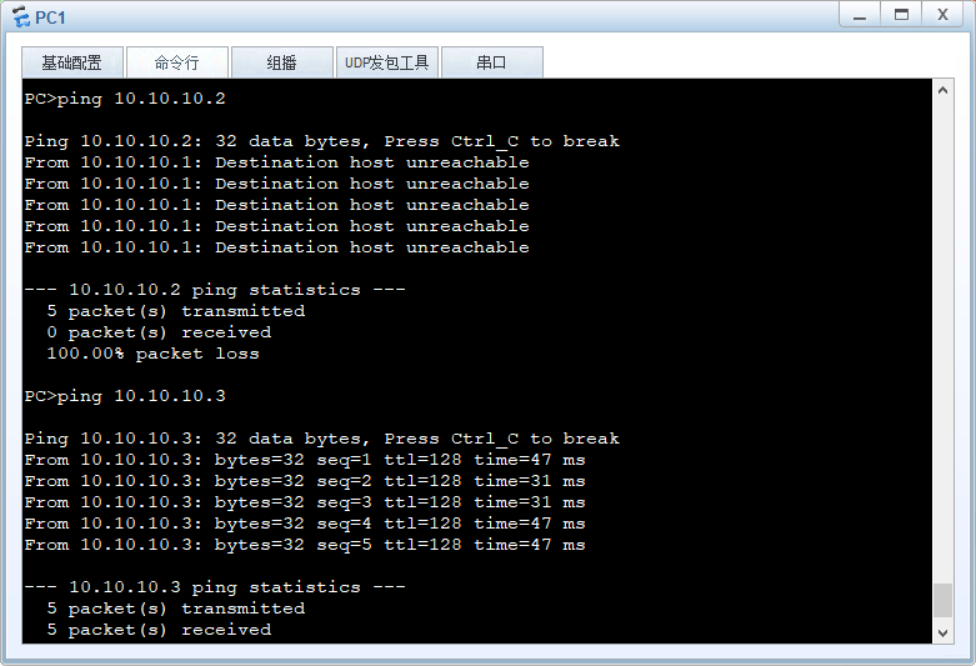

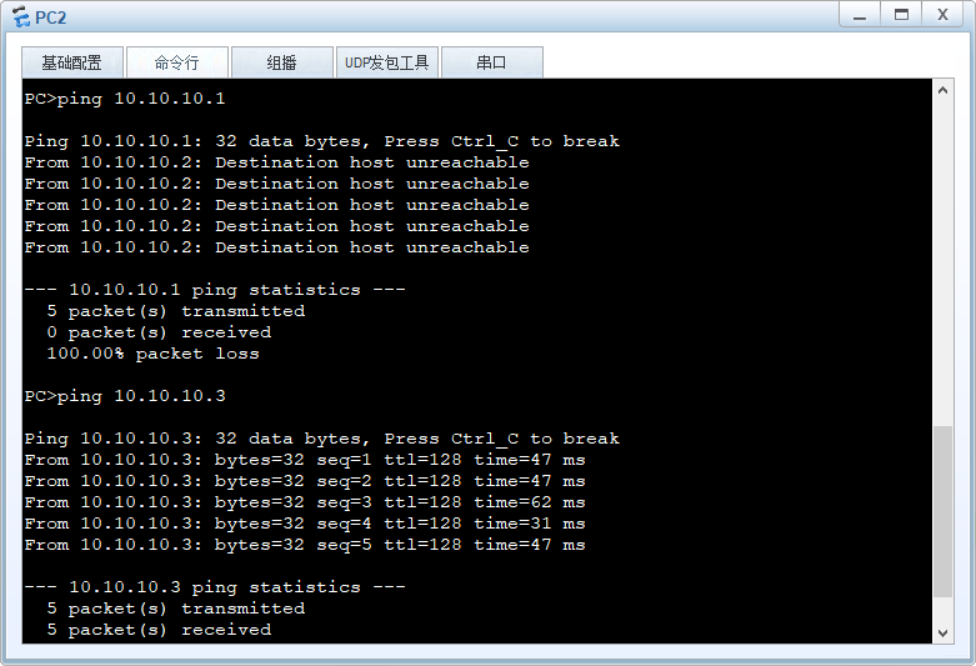

PC1pingPC2和PC3,PC2不通、PC3能通，

PC2pingPC1和PC3,PC1不通、PC3能通，

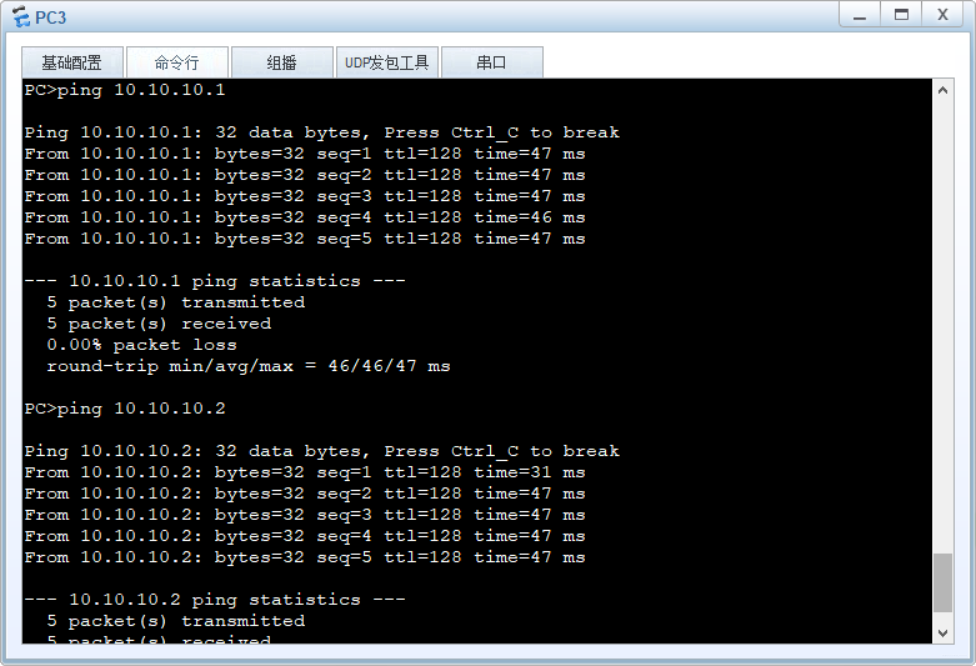

PC3pingPC1和PC2,PC1、PC2能通，

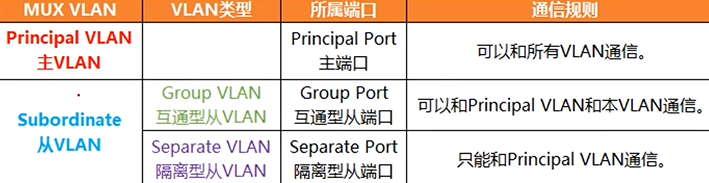

三、MUX VLAN:Multiplex VLAN

VLAN間互通、VLAN間隔離、VLAN內隔離

• 一種通過VLAN進行網路資源控制的機制，
• 只適用于二層網路中、對同一網段的用戶進行互通和隔離，
• 實作處于相同網段的設備劃入不同VLAN后，可以和指定VLAN通信，可以實作禁止相同VLAN內的不同設備間的通信，
• 即可以同時實作VLAN間互通、VLAN間隔離、VLAN內隔離
• 對應思科技術：Private VLAN

1、配置案例

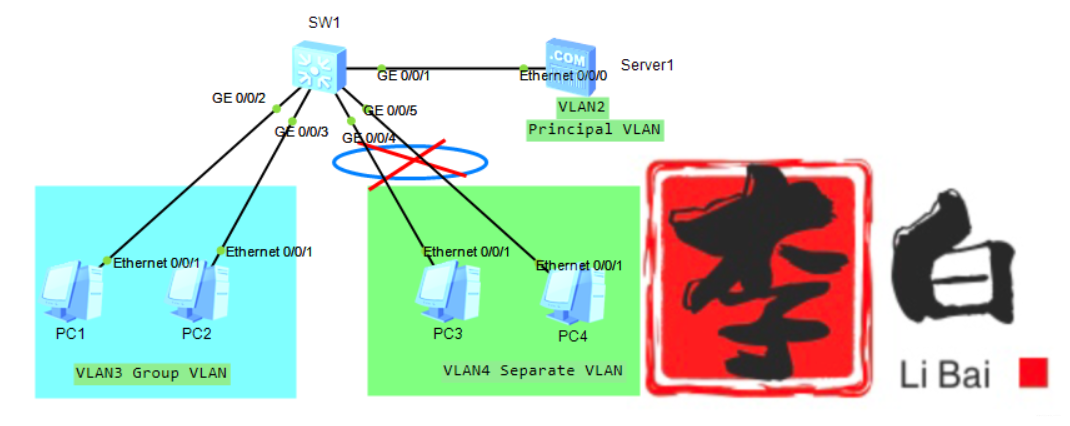

場景

• 所有用戶都能訪問Server
• PC1和PC2可以互訪，和PC3、PC4不能互訪
  PC3和PC4之間隔離，不能互訪

基礎配置

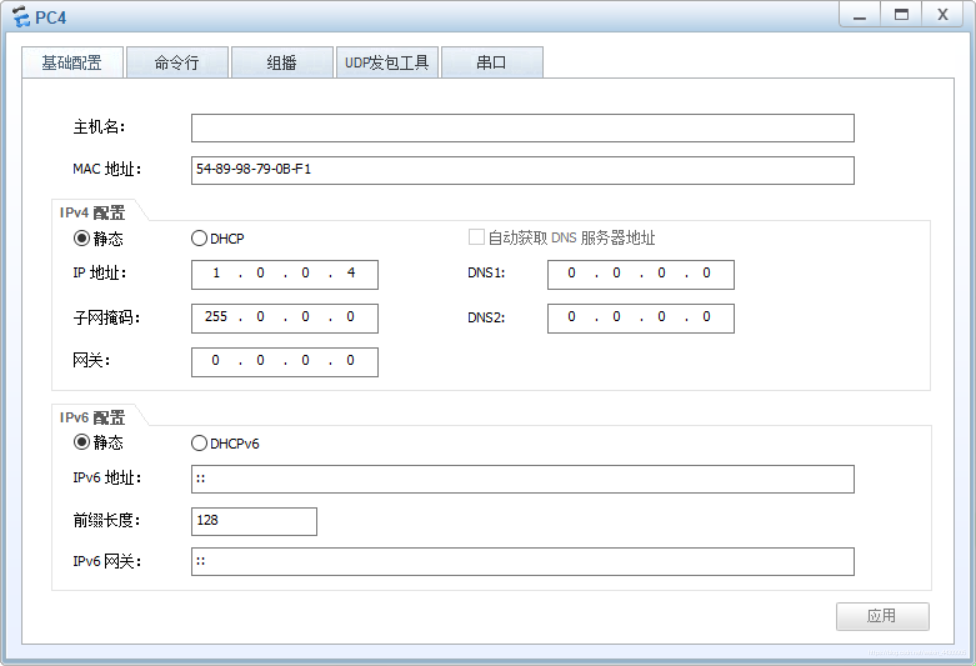

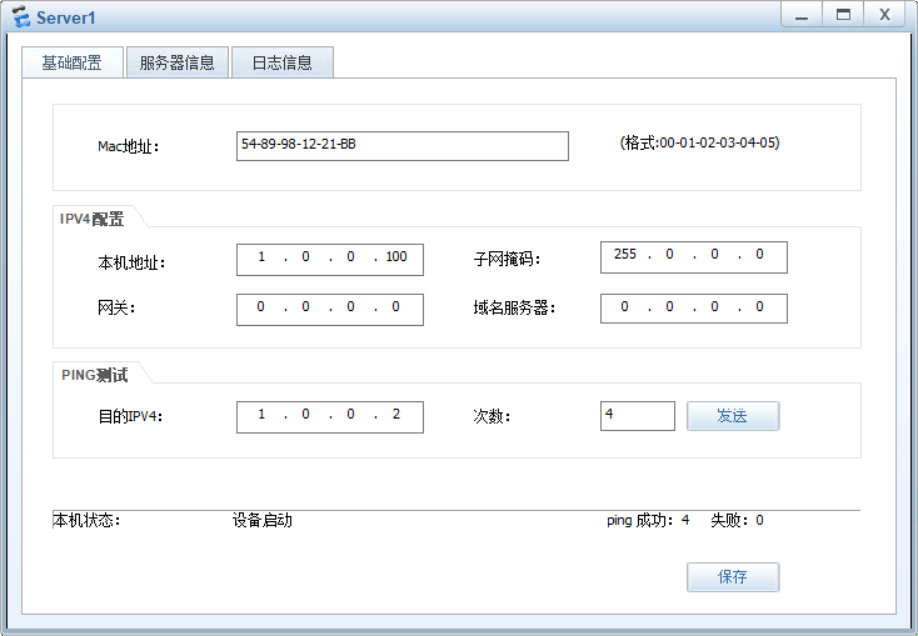

PC1、PC2、PC3、PC4、Server





MUX-VLAN配置

vlan batch 2 3 4            #創建VLAN
vlan 2                      #進入VLAN
 mux-vlan                   #配置主VLAN
 subordinate separate 4     #配置互通型從VLAN
 subordinate group 3        #配置隔離型從VLAN

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 2
 port mux-vlan enable       #開啟Mux-VLAN功能

interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 3
 port mux-vlan enable

interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 3
 port mux-vlan enable

interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 4
 port mux-vlan enable

interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 4
 port mux-vlan enable

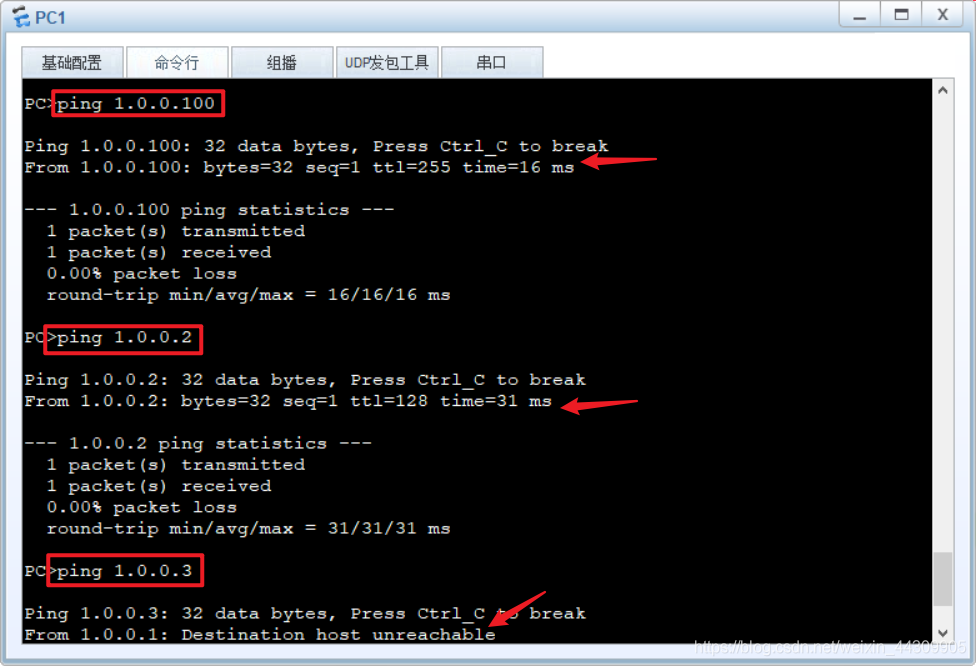

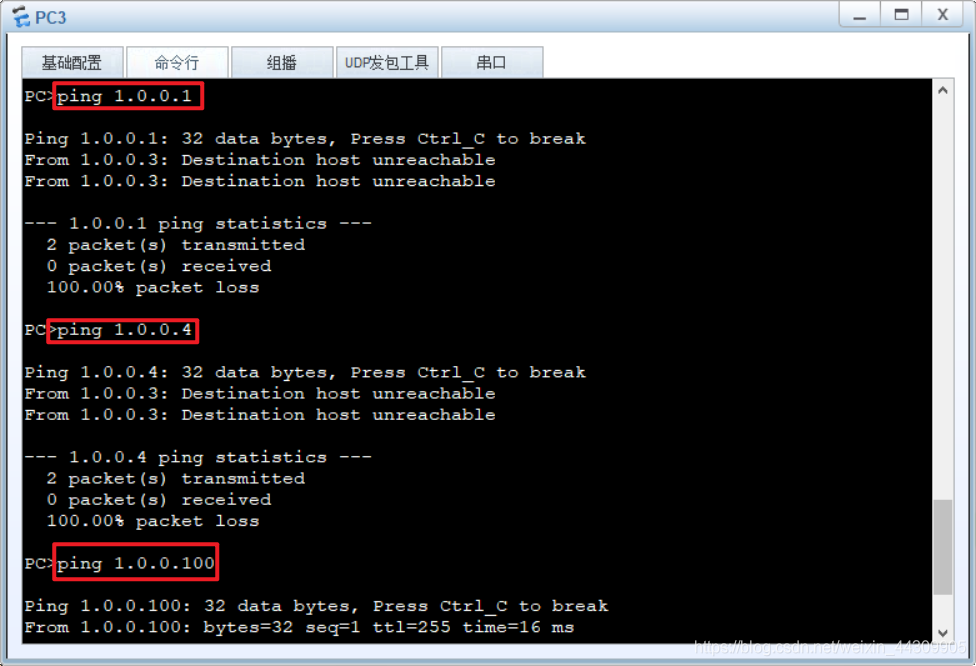

驗證

四、MQC-流策略

不同VLAN互通后對部分VLAN或部分用戶進行隔離

MQC：Modular QoS Command-Line Interface，模塊化QoS命令列

• 一種強大的配置方法，
• 指通過將具有某類共同特征的報文劃分為一類，并為同一類報文提供相同的服務，也可以對不同類的報文提供不同的服務的配置方法，
• “模塊化”的最大優點是可以節省配置，支持批量修改，

1、MQC三要素

流分類、流行為、流策略

2、流策略在VLAN中應用

• VLAN內二層隔離：VLAN內用戶能夠自由隔離（即任意用戶間的單、雙向隔離）
• VLAN間三層隔離：禁止部分用戶互訪或者只允許用戶單向訪問

3、MQC配置流程

1. 配置流分類：按照一定規則對報文進行分類，是提供差分服務的基礎，
2. 配置流行為：為符合流分類規則的報文指定流量控制或資源分配動作，
3. 配置流策略：將指定的流分類和指定的流行為系結，形成完整的策略，
4. 應用流策略：將流策略應用到全域、介面、VLAN，

4、配置案例

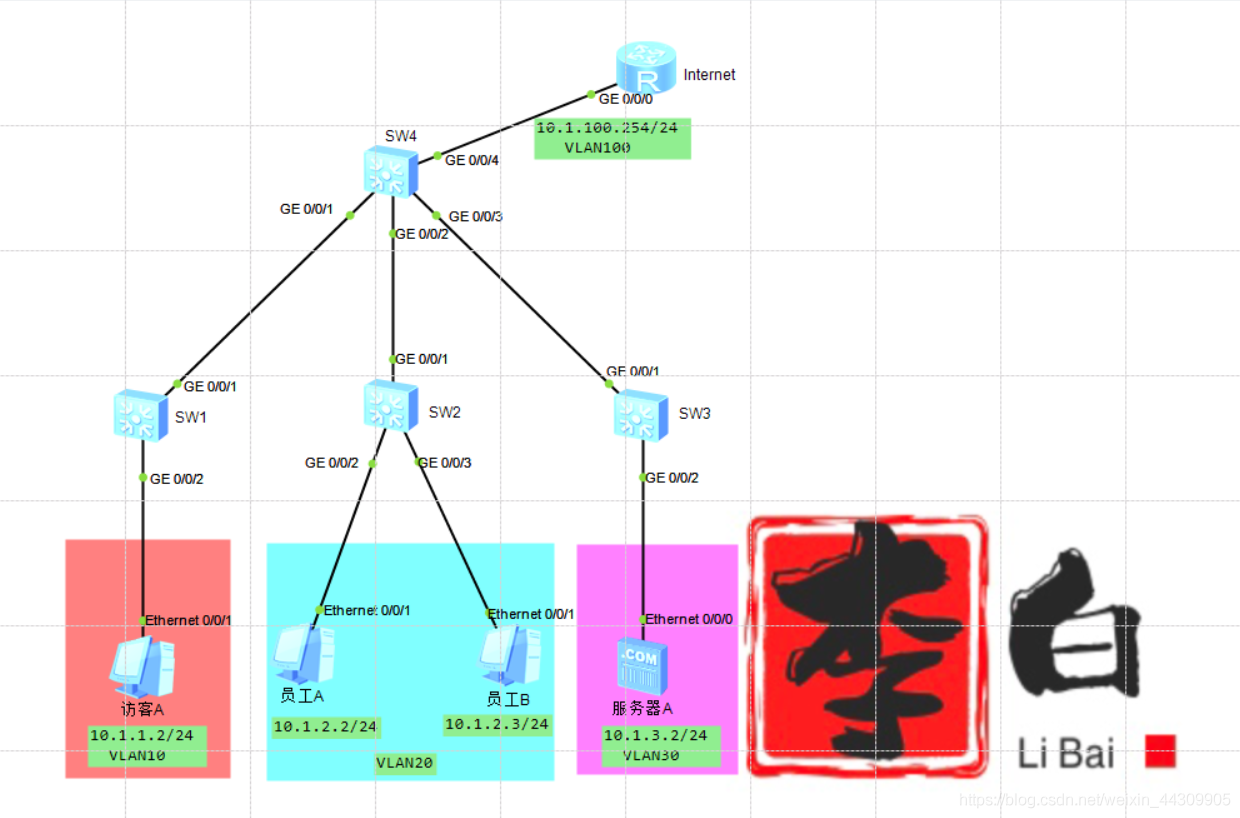

場景

• 訪客只能訪問Internet，不能與其他任何VLAN的用戶通信，
• 員工A可以訪問服務器區的所以資源，但其他員工只能訪問服務器A的21埠（FTP服務），

基礎配置

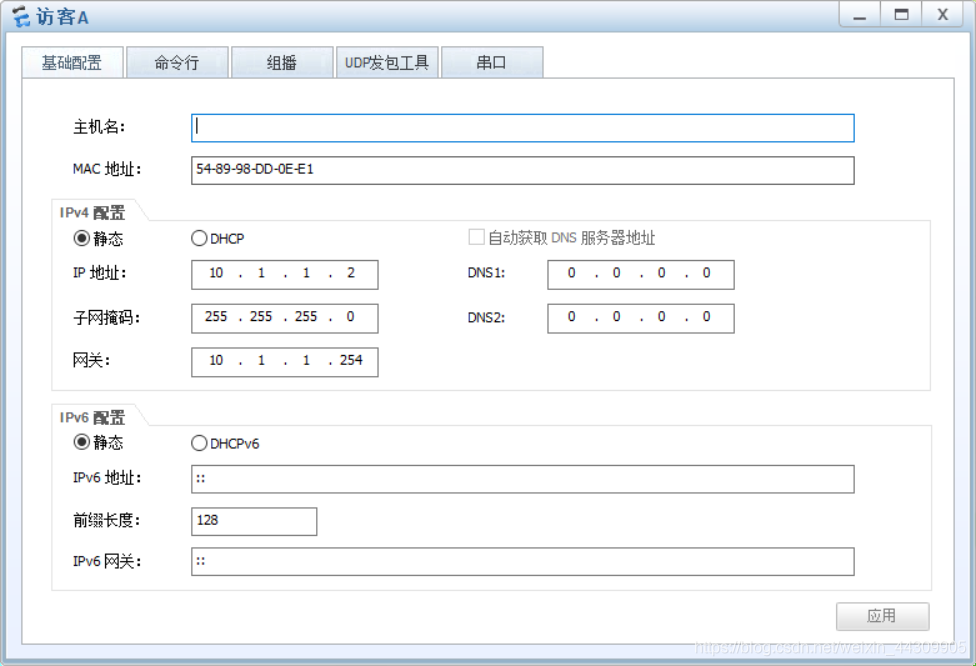

訪客A

員工A

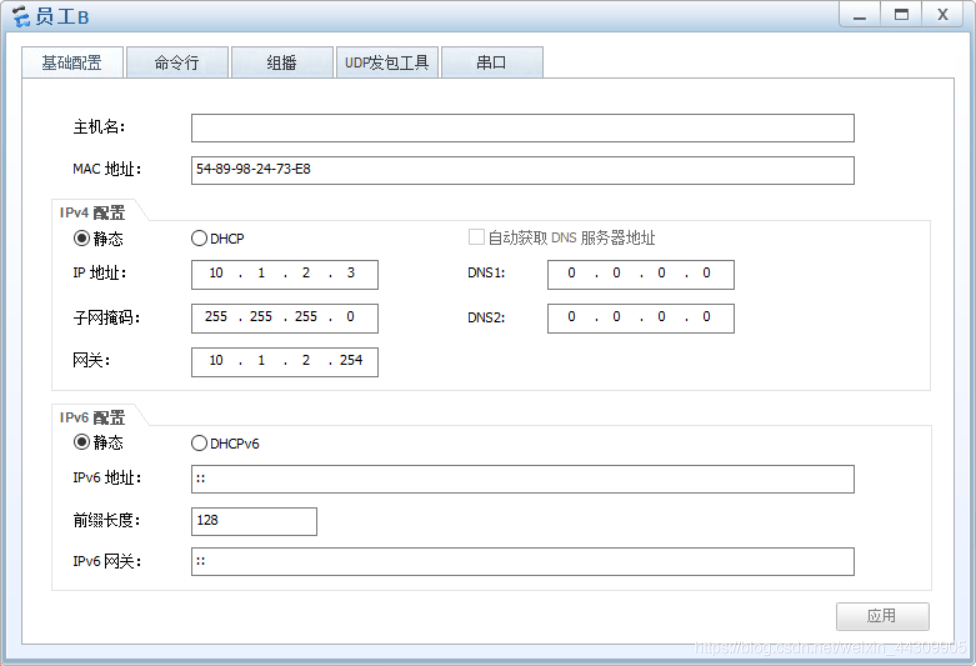

員工B

服務器A

SW1

sy
sy SW1
vlan b 10 20 30 100
int g0/0/1
p l t
p t a v all
int g0/0/2
p l a
p d v 10

SW2

sy
sy SW2
vlan b 10 20 30 100
int g0/0/1
p l t
p t a v all
int g0/0/2
p l a
p d v 20
int g0/0/3
p l a
p d v 20

SW3

sy
sy SW3
vlan b 10 20 30 100
int g0/0/1
p l t
p t a v all
int g0/0/2
p l a
p d v 30

SW4

sy
sy SW4
vlan b 10 20 30 100
int vlan10
ip add 10.1.1.254 24
int vlan20
ip add 10.1.2.254 24
int vlan30
ip add 10.1.3.254 24
int vlan100
ip add 10.1.100.254 24
int g0/0/1
p l t
p t a v all
int g0/0/2
p l t
p t a v all
int g0/0/3
p l t
p t a v all
int g0/0/4
p l t
p t a v all

MQC-流策略配置

acl number 3000
 rule 5 deny ip destination 10.1.2.0 0.0.0.255
 //禁止訪客訪問員工
 rule 10 deny ip destination 10.1.3.0 0.0.0.255
//禁止訪客訪問服務器

acl number 3001
 rule 5 permit ip source 10.1.2.2 0 destination 10.1.3.0 0.0.0.255
 //員工A可以訪問服務器的所有資源
 rule 10 permit tcp source 10.1.3.2 0 destination-port eq ftp
 rule 15 deny ip destination 10.1.3.0 0.0.0.255
//其他員工只能訪問服務器的21埠

traffic classifier libai operator and
 if-match acl 3000
//配置流分類，匹配acl3000
traffic classifier huawei operator and
 if-match acl 3001
//配置流分類，匹配acl3001

traffic behavior b1
 permit
//配置流行為，動作為perimt
traffic policy admin
 classifier libai behavior b1
 //配置流策略admin，將libai與b1關聯
traffic policy root
 classifier huawei behavior b1
 //配置流策略root，將huawei與b1關聯

vlan 10
 traffic-policy admin inbound
//應用流策略admin
vlan 20
 traffic-policy root inbound
//應用流策略root

驗證

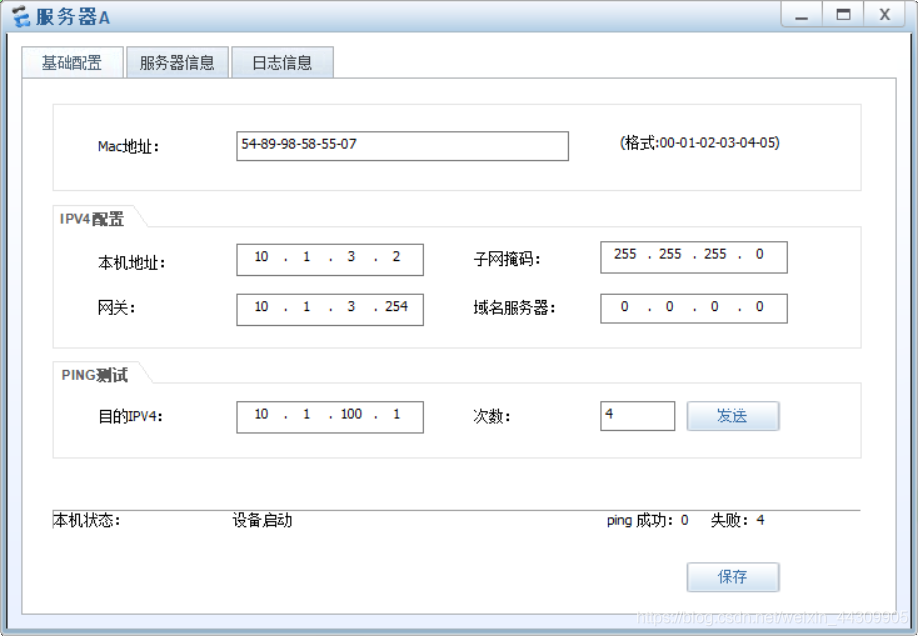

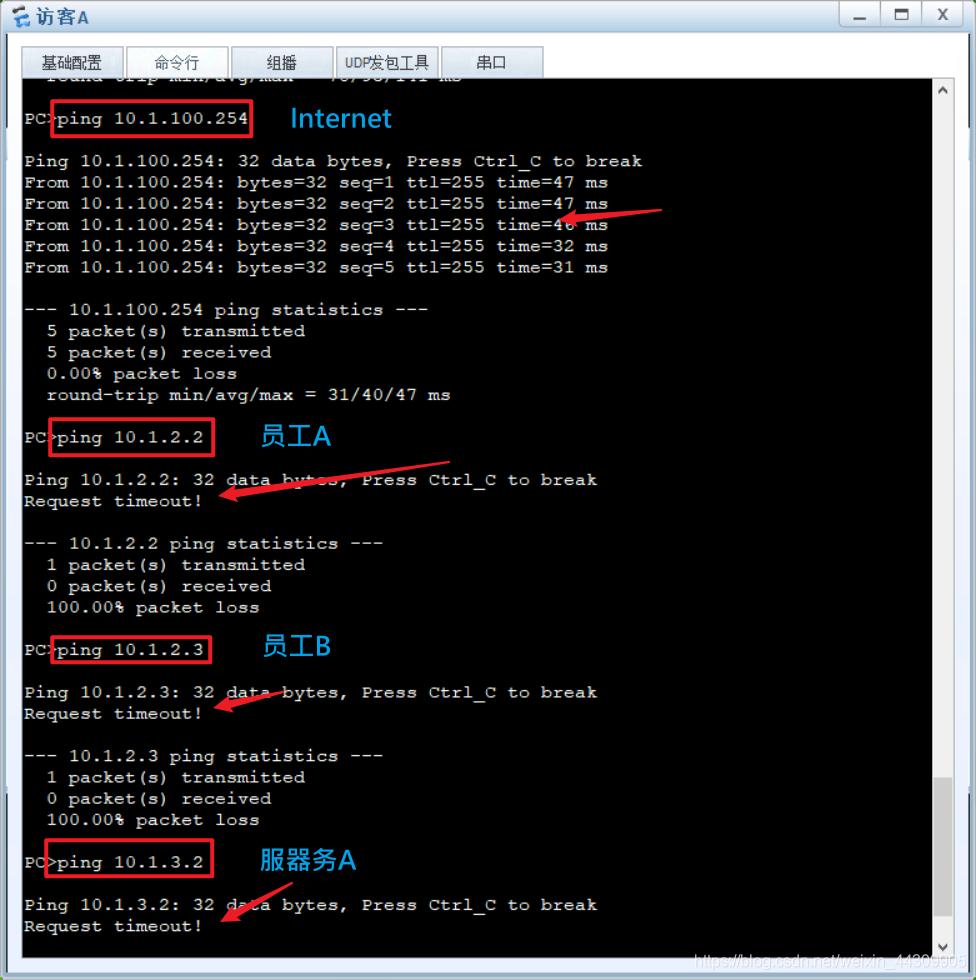

訪客只能訪問Internet，不能與其他任何VLAN的用戶通信，

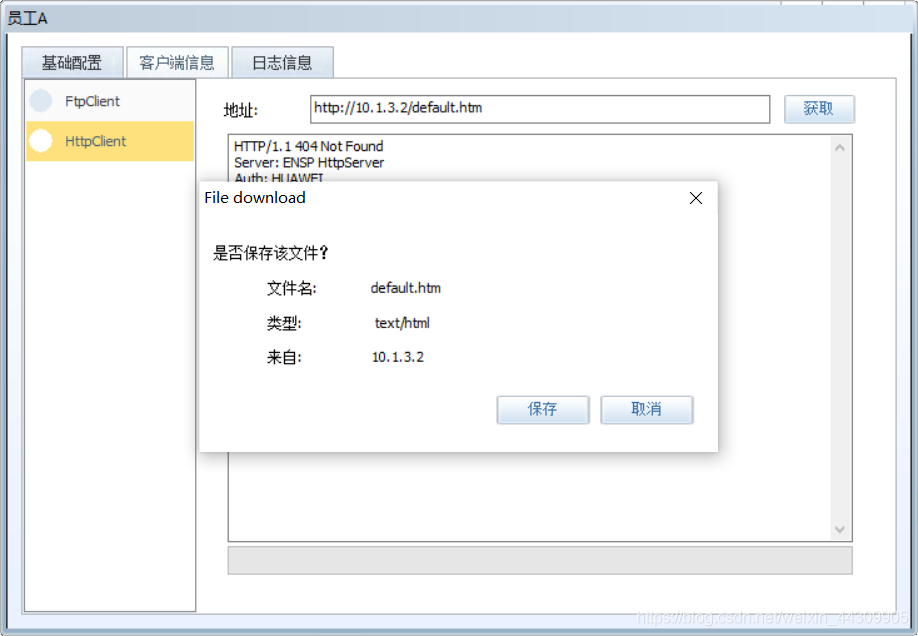

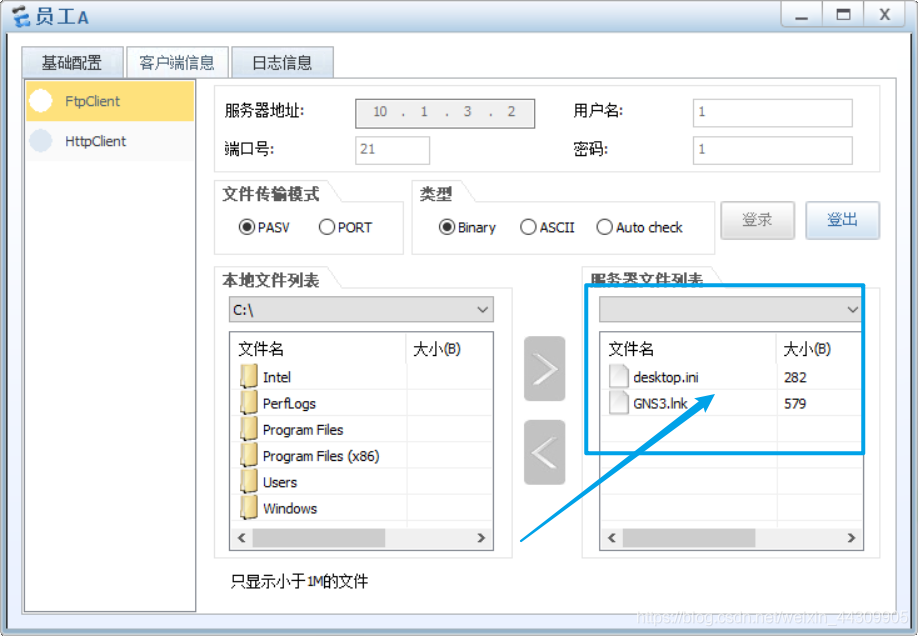

員工A可以訪問服務器區的所以資源(HTTP、FTP)

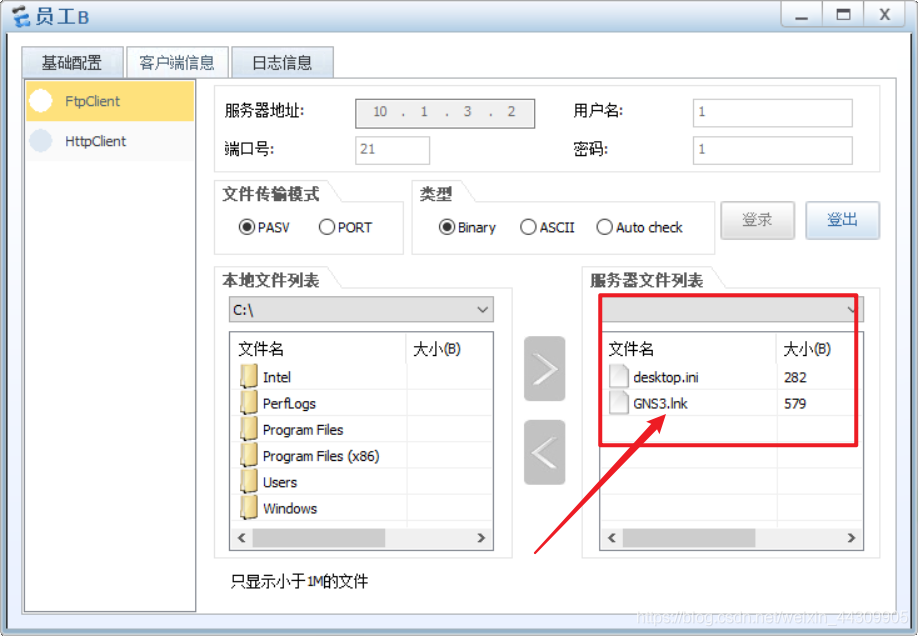

員工B只能訪問服務器A的21埠（FTP服務），
