Super VLAN
- Super VLAN
- 技術背景
- Super VLAN
- Super VLAN通信規則
- Super VLAN使用前后對比
- 配置案例
- 場景
- 基礎配置
- Super VLAN配置
- 驗證
Super VLAN
技術背景

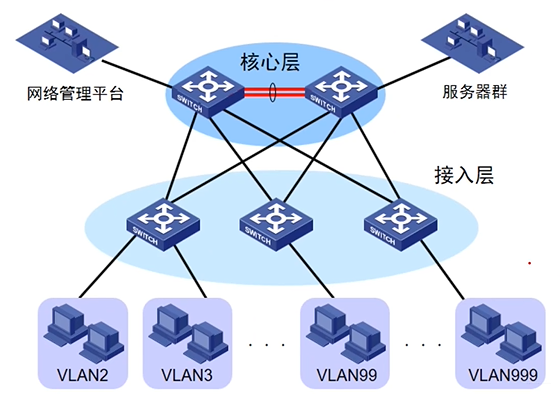

傳統VLAN部署中，一個VLAN對應一個網段和一個VLANIF三層介面實作不同VLAN間通信，但這樣的部署很容易導致IP地址的浪費，

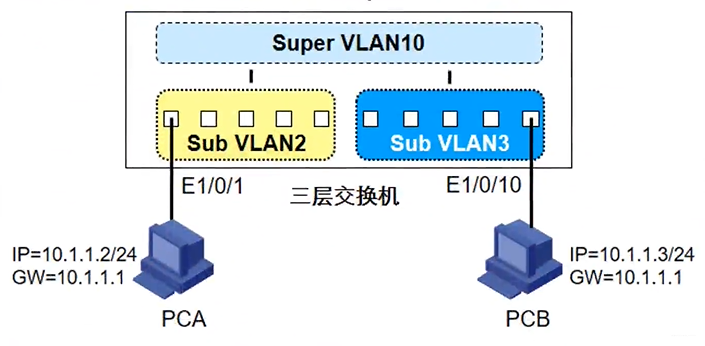

Super VLAN
Super VLAN：VLAN Aggregation，VLAN聚合

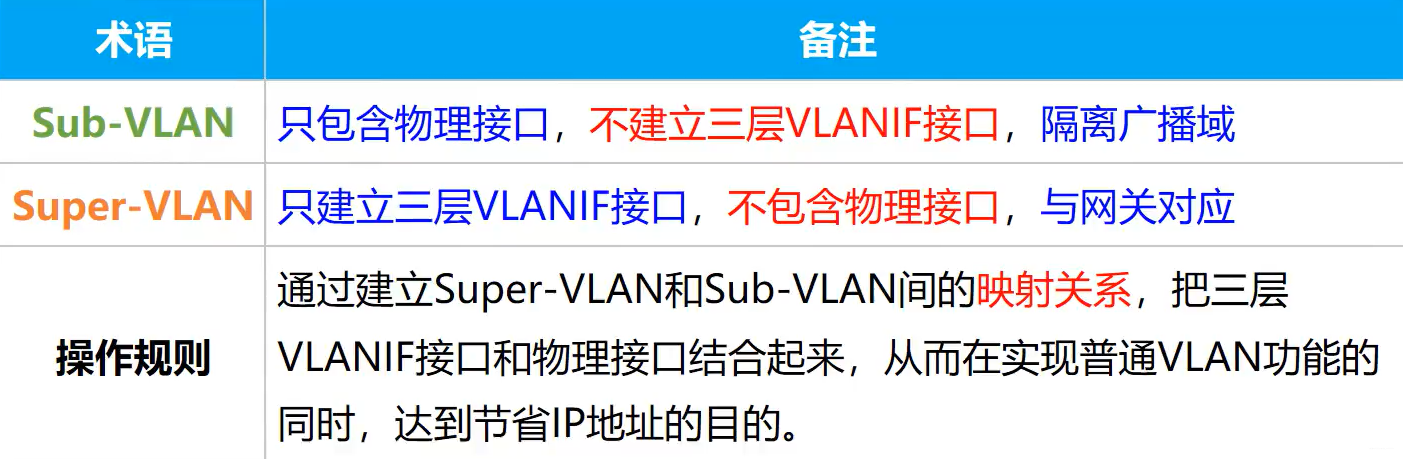

- 通過引入Super-VLAN和Sub-VLAN的概念
- Sub-VLAN隔離廣播域，Super-VLAN聚合Sub-VLAN
即最終是多個Sub-VLAN組成一個Super-VLAN， - 所有Sub-VLAN共用一個IP網段，解決了IP 地址資源浪費的問題，
Super VLAN通信規則

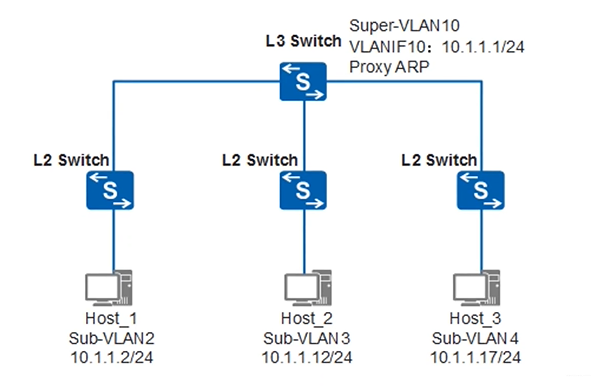

- Sub-VLAN間通信：在Super-VLAN的VLANIF介面上開啟Proxy ARP，

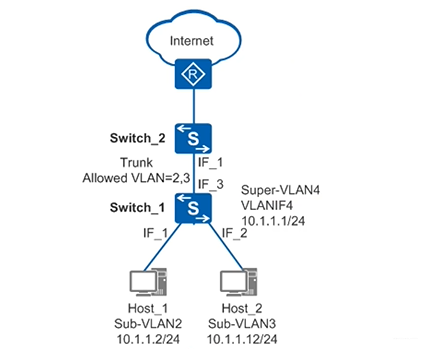

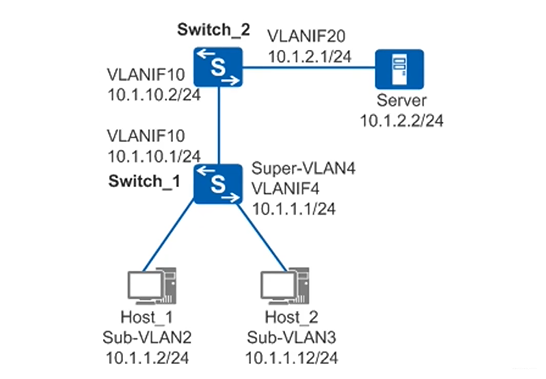

- Sub-VLAN與其他網路的三層通信：Super-VLAN只負責網關的功能，
- Sub-VLAN與其他設備的二層通信：不會涉及到Super-VLAN，與正常的二層通信流程一樣，

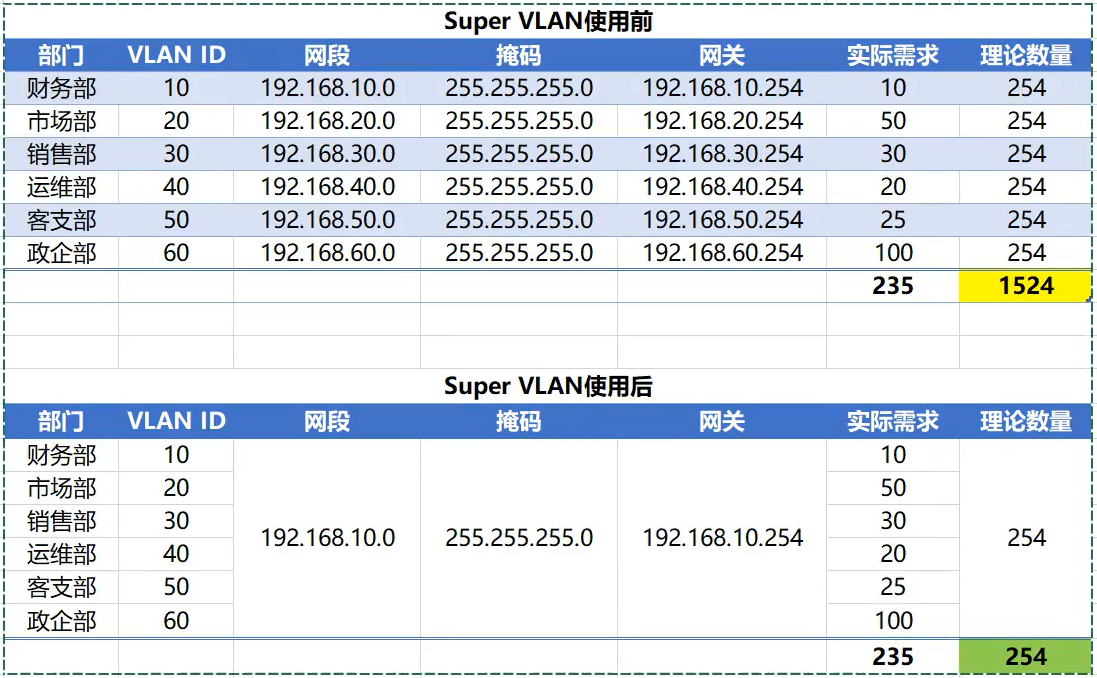

Super VLAN使用前后對比
配置案例

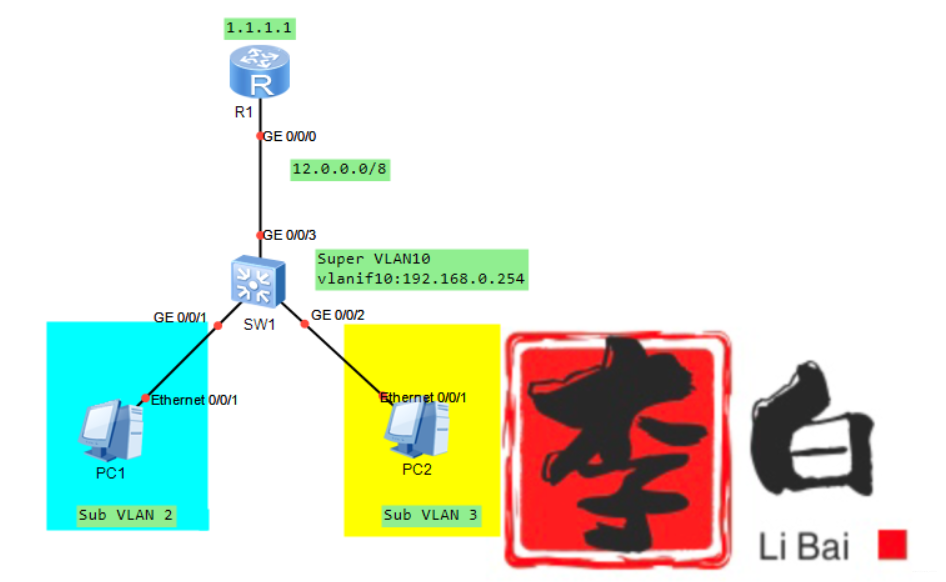

場景
- 實作VLAN2和VLAN3的通信
- 實作VLAN2和VLAN3到1.1.1.1的通信
基礎配置
R1
sy
sy R1
int g0/0/0
ip add 12.0.0.1 24
int lo 1
ip add 1.1.1.1 32
ip route-s 192.168.0.0 24 12.0.0.2
SW1
sy
sy SW1
vlan batch 2 3 10 12
dhcp enable
interface Vlanif10
ip address 192.168.0.254 255.255.255.0
dhcp select interface
arp-proxy inter-sub-vlan-proxy enable #vlan間開啟代理ARP
int vlan12
ip add 12.0.0.2 24
int g0/0/1
p l a
p d v 2
int g0/0/2
p l a
p d v 3
int g0/0/3
p l a
p d v 12
ip route-s 1.1.1.1 32 12.0.0.1
補充知識: 代理ARP

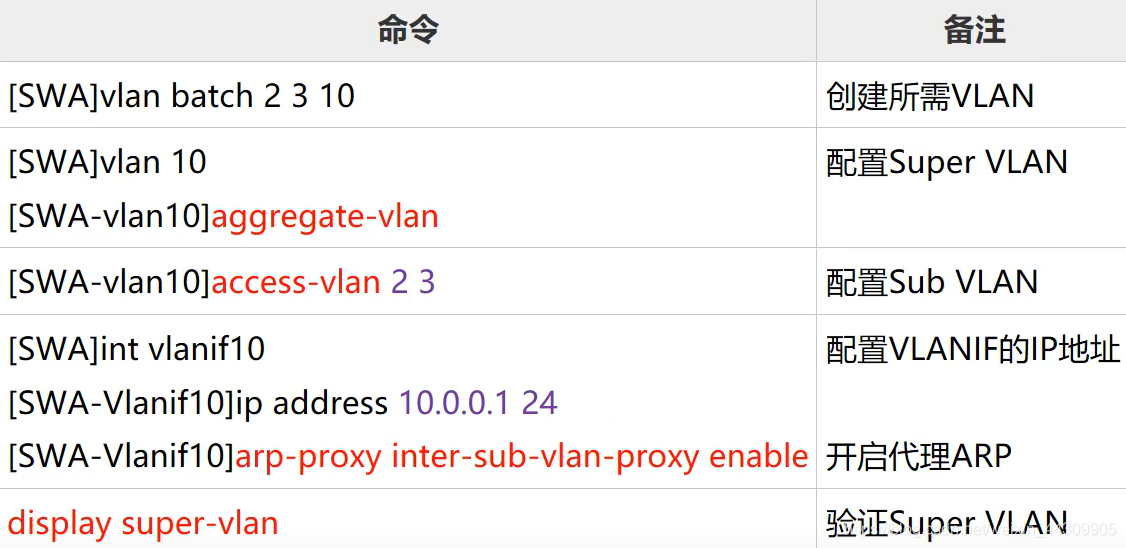

Super VLAN配置
vlan 10
aggregate-vlan
access-vlan 2 to 3
驗證

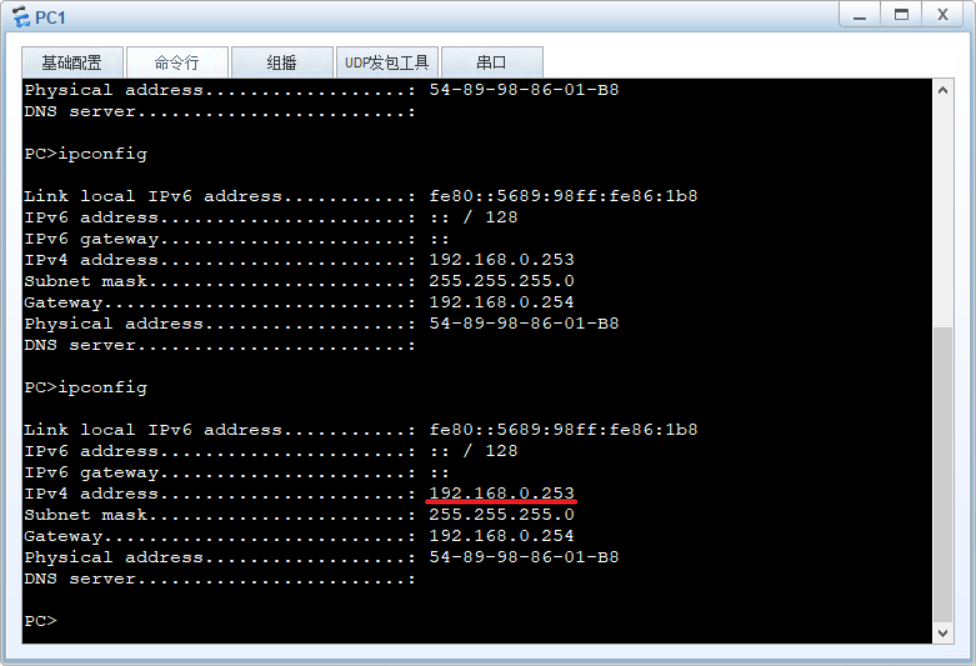

DHCP給PC1分配的IP地址192.168.0.253

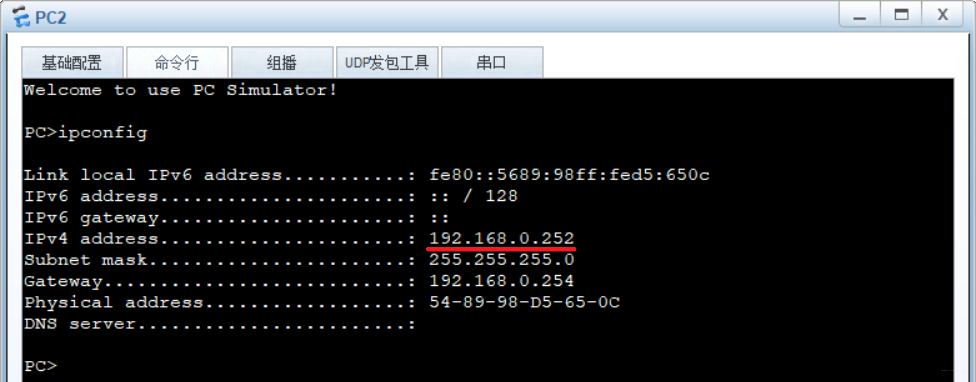

DHCP給PC1分配的IP地址192.168.0.252
-

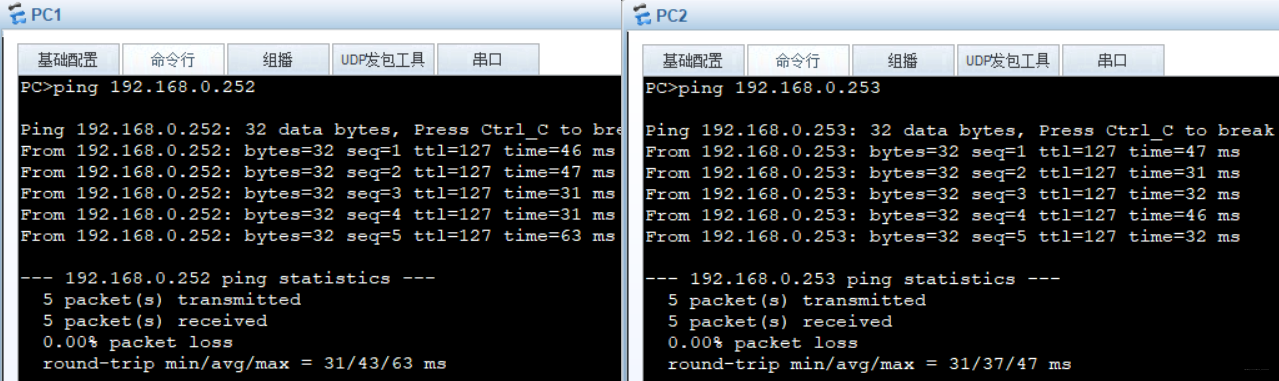

VLAN2和VLAN3之間能通信
-

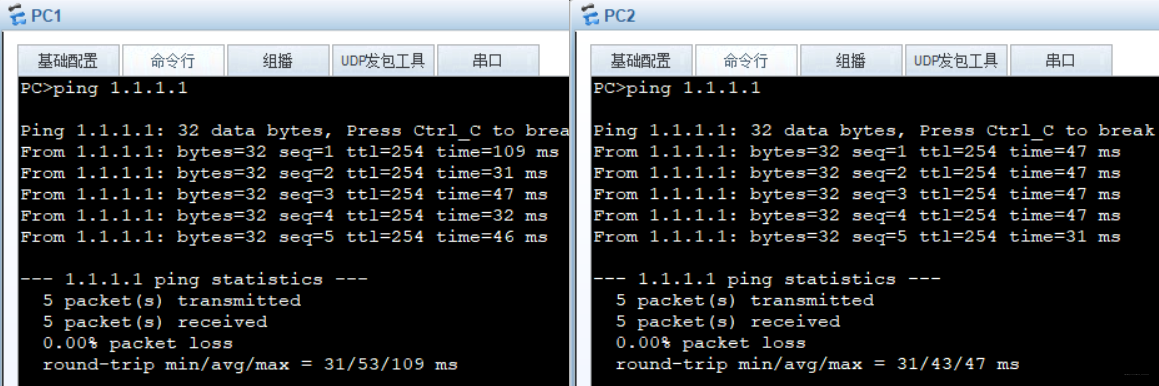

VLAN2和VLAN3能訪問1.1.1.1
