PHY Electrical Compliance Test分為Transmitter Compliance Test和Receiver Compliance Test.
本篇介紹Transmitter Compliance Test，
關于Transmitter Compliance Test Base Spec中有描述，但是描述的是針對Captive Channel的測驗方法，

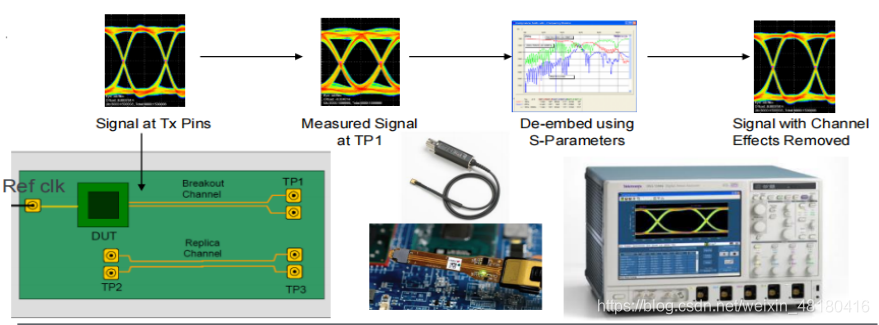

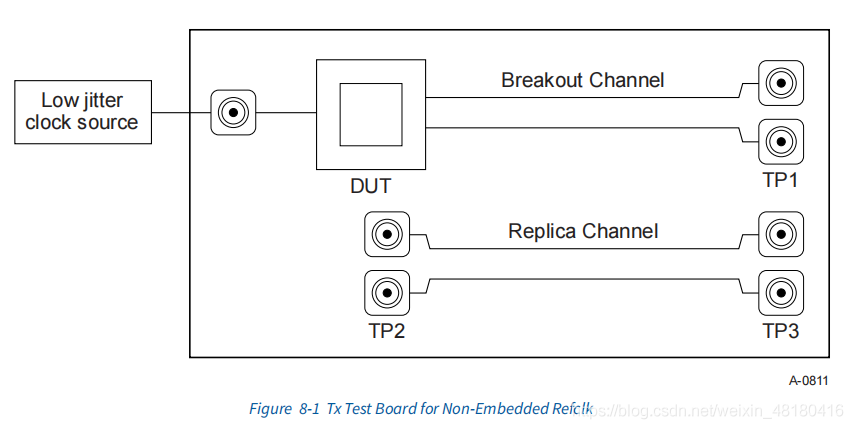

DUT是待測驗的芯片，要測驗的是發送端的device pin，但是無法直接測量，將device pin在PCB上引出一段走線，在TP1處測量，引出的這條trace稱為“breakout channel”；
另外復制了一條相同的channel，稱為“Replica Channel”，Replica Channel的S引數可以測量；
Replica Channel是為了de-embedding（移除）break channel對Compliance Test的影響，最終得到device pin處的特性，
Base Spec針對的是Captive Channel的測量，Captive Channel指的是受限信道，兩個device都在同一PCB上，
與之對應的是Not Support Captive Channel，是指CEM Form Factor中描述的，分為System board, Add-in Card這樣的結構，
以下是關于Not Support Captive Channel(System board+Add-in Card)的Compliance Test (以16GT/s為例)
以下為System Board的Compliance測驗方法：

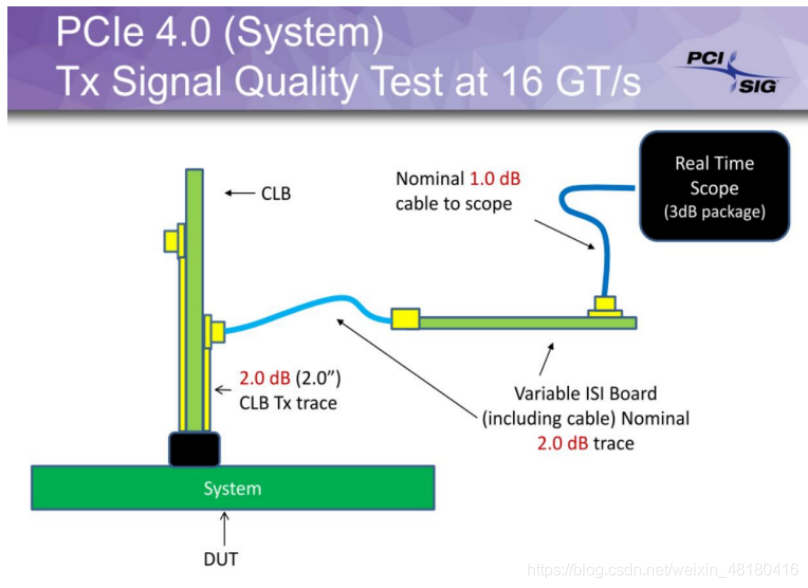

連接關系如下圖所示：CLB插入system board(DUT)--->ISI--->Scope
- ISI是一個loss可變的PCB板
- Scope是一個帶寬25GHz的示波器
- 示波器內嵌3dB Package model
- 系統需要上電，DUT發送16GT/s Compliance Pattern
每個均衡的preset捕獲2M個UI(125us)的波形，波形需要后處理（參考時鐘要同時capture, Behavior Rx EQ）
- 測量BER=10^-12時的眼高眼寬，每一條lane都必須在至少一個TX EQ Preset時滿足 EW>0.3UI EH>15mV (缺少cross-talk等因素,標準還需要調整);
- 檢測收到的data pattern是Compliance Pattern(這個檢查是informative，不是強制標準)
同理Add-in card(AIC)的測量方法如下：

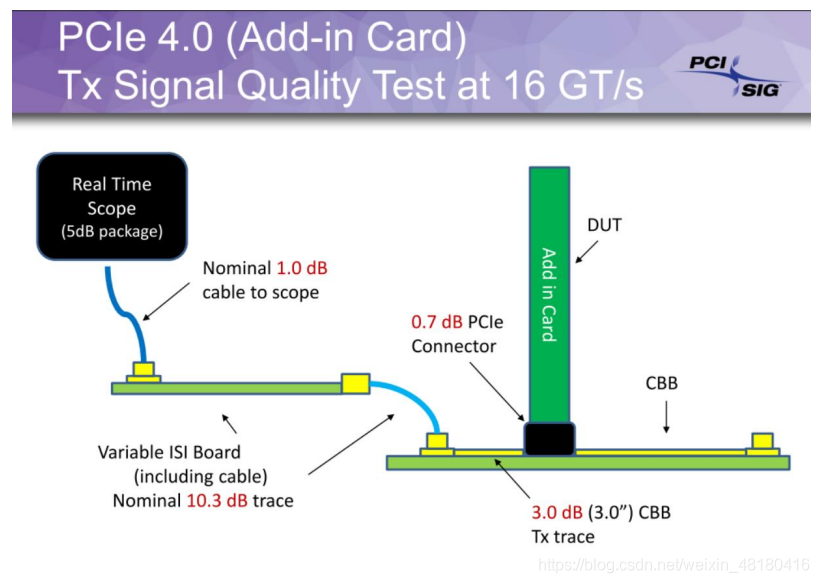

連接關系如下圖所示：AIC(DUT)插入CBB--->ISI--->Scope
- 20dB additional loss(包含5dB package loss)
- Scope是一個帶寬25GHz的示波器
- 示波器內嵌5dB Package model
- 系統需要上電，DUT發送16GT/s Compliance Pattern
每個均衡的preset捕獲2M個UI(125us)的波形，波形需要后處理（CDR演算法用于恢復時鐘, Behavior Rx EQ）
- 測量BER=10^-12時的眼高眼寬，每一條lane都必須在至少一個TX EQ Preset時滿足 EW>0.3UI EH>15mV (缺少cross-talk等因素,標準還需要調整);
- 檢測收到的data pattern是Compliance Pattern(這個檢查是informative，不是強制標準)
