回應式微服務Spring Cloud與Spring WebFlux（二）之 鏈路跟蹤

上篇文章我們講到了Reactive Feign，它在回應式微服務中替換了阻塞模型的Open Feign，今天我們要討論的是回應式的鏈路跟蹤，在微服務架構中，原來的單體被劃分為多個細小的模塊部署，一個請求可能需要橫跨多個小的服務才能完成它所要實作的功能，在傳統阻塞模型中有很多優秀的框架可以供我們解決這個問題，比如Zipkin，SkyWalking等等，那在Spring Webflux中他們表現如何呢？

Zipkin,SkyWalking對Spring WebFlux的支持

Zipkin

Zipkin是在Spring Cloud中是使用 Spring Cloud Sleuth進行鏈路跟蹤的，使用Spring的組件當然會對Spring自己家的產品有很好的支持，所以Zipkin對于Spring WebFlux是支持的，

SkyWalking

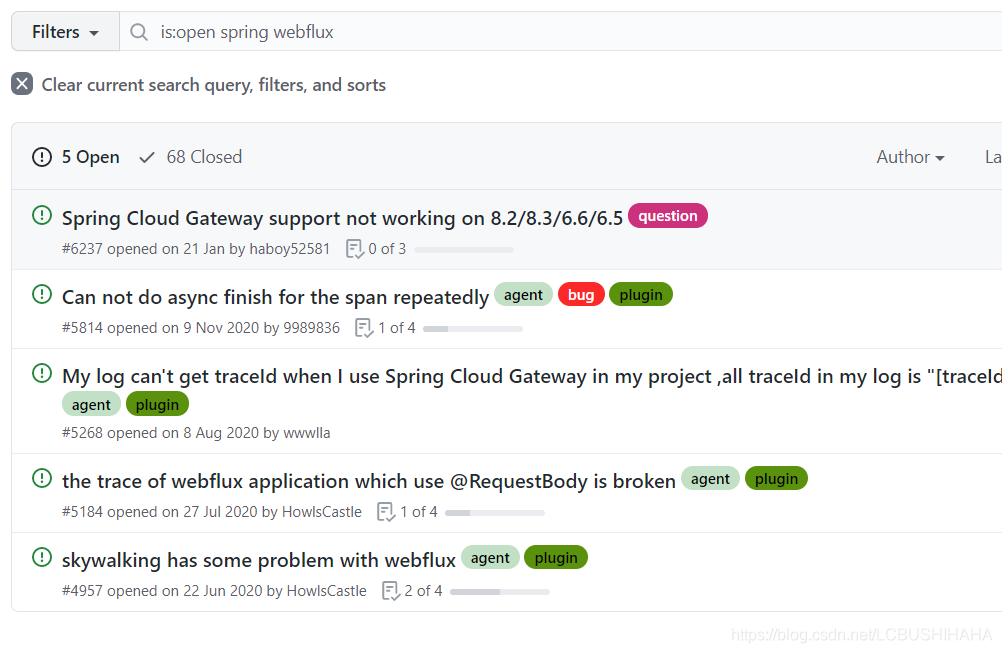

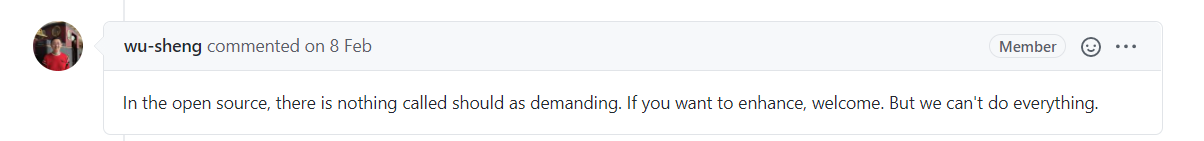

SkyWalking是使用探針的方式進行鏈路跟蹤，具體的原理還沒有仔細了解過，所以就直接去GitHub的issue中看它的Spring WebFlux的支持吧，看下圖確實在Spring WebFlux中使用SkyWalking有一些問題，作者對關于Spring WebFlux的問題的處理態度也是：

我想表達的意思只是SkyWalking對于Spring Webflux的支持可能不是那么完善，作者的精力也是有限的，如果你想讓SkyWalking對Spring WebFlux支持更加友好那么你可以做這方面的作業，所以，如果現在先在Spring WebFlux中使用SkyWaking還是要觀望一些，

那么看到這里是不是覺得Zipkin就是我們的唯一選擇了？最后筆者也沒有選用Zipkin，原因就是我為什么要使用Zipkin?鏈路跟蹤的意義是知道一個請求在各個服務之間呼叫的情況，避免出現問題不知道是哪個服務的問題，僅此而已，在微服務架構中，除了這個問題還有像日志統一管理等各種各樣的問題，不可能為了一個問題引入一個框架，導致系統的維護成本增加，所以最后決定自己去實作一個簡單的鏈路跟蹤，

傳統模式Spring MVC下實作

我們可以在每次請求到達網關時生成一個唯一請求id,這個請求到每個服務時都會攜帶這個id,在日志列印時將這個id列印出來，這樣我們就可以清楚的知道每個請求的鏈路了，這個方案中我們有幾個問題要解決：

1. 通過什么方式生成唯一請求id？
2. 怎么將這個id攜帶到每一個服務中？
3. 日志列印需要每次自己手動列印嗎？

前兩個問題我會在后面實作Spring WebFlux鏈路跟蹤中進行解答，

第三個問題是不需要自己手動每次列印，設定好slf4j的列印格式就可以像列印執行緒名，日期一樣自動列印了，具體實作需要使用slf4j的MDC，像下面那樣設定，

 MDC.put("mdc_trace_id", traceId);

這樣在攔截器中將每次請求的id設定進MDC就完成了第一步，接著再日志格式配置的地方添加%X{trace_id}就可以了，

pattern>%d{HH:mm:ss.SSS} [%-5p] [Thread: %t] %X{trace_id} %c:%L - %m%n</pattern>

在傳統模式下實作鏈路跟蹤還是很容易的，最后你需要做的就是將這些日志進行集中管理，方便查看，

回應式Spring WebFlux下實作

在回應式中的實作方案和傳統Spring MVC下一樣，也是每次請求到達網關時生成一個唯一請求id,這個請求到每個服務時都會攜帶這個id,在日志列印時將這個id列印出來，所以它也會有如下的幾個問題：

1. 通過什么方式生成唯一請求id？
2. 怎么將這個id攜帶到每一個服務中？
3. 日志列印需要每次自己手動列印嗎？

通過什么方式生成唯一的請求id?

在Spring WebFlux官方檔案中有提到log id，

Log Id

In WebFlux, a single request can be run over multiple threads and the thread ID is not useful for correlating log messages that belong to a specific request. This is why WebFlux log messages are prefixed with a request-specific ID by default.

On the server side, the log ID is stored in the ServerWebExchange attribute (LOG_ID_ATTRIBUTE), while a fully formatted prefix based on that ID is available from ServerWebExchange#getLogPrefix(). On the WebClient side, the log ID is stored in the ClientRequest attribute (LOG_ID_ATTRIBUTE) ,while a fully formatted prefix is available from ClientRequest#logPrefix().

官方對于這個id功能的解釋是由于WebFlux在處理一個請求時會涉及多次執行緒的切換，所以執行緒id對于一個請求它的日志資訊關聯的作用就不大了（在spring MVC中基本很少發生執行緒切換，執行緒id就可以關聯到這個請求的所有日志），這個log id保存在ServerWebExchange中，在WebClient中也有保存，

我們如果使用這個log id作為請求的唯一id，那它有沒有唯一性的保證，不會是每次都是從1開始然后開始自增的吧？我們可以去原始碼中看看log id的生成規則，

在org.springframework.web.server.adapter.DefaultServerWebExchange的構造方法中對ServerWebExchange.LOG_ID_ATTRIBUTE設定初始值，

this.attributes.put(ServerWebExchange.LOG_ID_ATTRIBUTE, request.getId());

@Override
	@Nullable
	protected String initId() {
		if (this.request instanceof Connection) {
			return ((Connection) this.request).channel().id().asShortText() +
					"-" + logPrefixIndex.incrementAndGet();
		}
		return null;
	}

@Override
    public String asShortText() {
        String shortValue = this.shortValue;
        if (shortValue == null) {
            this.shortValue = shortValue = ByteBufUtil.hexDump(data, data.length - RANDOM_LEN, RANDOM_LEN);
        }
        return shortValue;
    }

--data的生成規則，機器mac號-行程號-序列號-亂數
data = new byte[MACHINE_ID.length + PROCESS_ID_LEN + SEQUENCE_LEN + TIMESTAMP_LEN + RANDOM_LEN];
        int i = 0;

        // machineId
        System.arraycopy(MACHINE_ID, 0, data, i, MACHINE_ID.length);
        i += MACHINE_ID.length;

        // processId
        i = writeInt(i, PROCESS_ID);

        // sequence
        i = writeInt(i, nextSequence.getAndIncrement());

        // timestamp (kind of)
        i = writeLong(i, Long.reverse(System.nanoTime()) ^ System.currentTimeMillis());

        // random
        int random = PlatformDependent.threadLocalRandom().nextInt();
        i = writeInt(i, random);
        assert i == data.length;

        hashCode = Arrays.hashCode(data);

我看可以看一個大概，它確實是有使用自增，但是不是從1開始的，log id使用的request的id，request的id又使用的是channel id，這里的channel是netty中的channel，最后，我們可以看到channel id的生成需要使用到機器號，行程號，亂數，序列號，時間戳等，然后進行縮短再加一個自增數，可以說在一個微服務體系中重復的概率很低，在構成中有時間戳不會導致后面的序號和前面重復，機器號和行程號保證了不會和其他服務重復，所以log id完全可以用來作為請求的id(Spring WebFlux也確是使用它作為請求id)，

怎么將這個id攜帶到每一個服務中？

我們可以將log id放入Spring WebFlux背景關系中（背景關系怎么使用請看這篇）,然后自動將它加入到Reactive Feign的頭中（Reactive Feign請看這篇），在被呼叫方的攔截器中再將log id放入到背景關系中，并設定到ServerWebExchange的ServerWebExchange.LOG_ID_ATTRIBUTE屬性中，將它自動生成的覆寫掉，這樣就完成了log id的傳遞，

日志列印需要每次自己手動列印嗎？

在Spring WebFlux中我們可以使用slf4j的MDC嗎？可以，也不可以，在攔截器中我們可以將log id設定到MDC，但是由于MDC是使用ThreadLocal實作的，所以它只對當前執行緒有用，如果請求發生執行緒切換那就會打不出trace_id，同時也記得請求結束后清除MDC的trace_id，所以MDC在這里就顯得有點雞肋了，建議在重點的地方（比如例外）需要記錄trace_id便于排除問題和用戶行為分析的地方，手動的從背景關系中或exchange.getLogPrefix()獲取列印，

代碼實作

上面說了這么多，可能看的有點頭暈，下面展示一下具體的代碼實作，

Spring cloud Gateway中的攔截器：

/**
 * @description:
 * @author: lc
 * @createDate: 2021/2/14
 */
@Component
@Slf4j
public class OutLogFilter implements GlobalFilter, Ordered {
    private static final String REQUEST_TIME_BEGIN = "requestTimeBegin";

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        exchange.getAttributes().put(REQUEST_TIME_BEGIN, System.currentTimeMillis());
--設定log id到請求頭
 Consumer<HttpHeaders> httpHeaders = httpHeader -> {
            httpHeader.set(SystemConstant.TRACE_ID, exchange.getAttribute(ServerWebExchange.LOG_ID_ATTRIBUTE));
        };
        ServerHttpRequest serverHttpRequest = exchange.getRequest().mutate().headers(httpHeaders).build();
        exchange.mutate().request(serverHttpRequest).build();
        return chain.filter(exchange).subscriberContext(ctx -> {
            log.info("設定log{}", exchange.getLogPrefix());
            return ctx.put(SystemConstant.TRACE_ID, exchange.getAttribute(ServerWebExchange.LOG_ID_ATTRIBUTE));
        }).onErrorResume(error -> {
            return deal(exchange).then(Mono.error(error));
        }).then(deal(exchange));
    }

--列印請求日志
    private Mono deal(ServerWebExchange exchange) {
        return Mono.fromRunnable(() -> {
            Long startTime = exchange.getAttribute(REQUEST_TIME_BEGIN);
            if (startTime != null) {
                StringBuilder sb = new StringBuilder("請求地址：")
                        .append(exchange.getRequest().getURI().getRawPath())
                        .append(" 耗時: ")
                        .append(System.currentTimeMillis() - startTime)
                        .append("ms");
                DataBuffer dataBuffer = (DataBuffer) exchange.getAttributes()
                        .get(ServerWebExchangeUtils.CACHED_REQUEST_BODY_ATTR);
                if (dataBuffer != null) {
                    String s = dataBuffer.toString(Charset.forName("UTF-8"));
                    sb.append(" body:").append(s);
                }
                sb.append(" params:").append(exchange.getRequest().getQueryParams());
                exchange.getResponse();
                log.info(exchange.getLogPrefix() + sb.toString());
            }
        });
    }

    @Override
    public int getOrder() {
        return -100000;
    }
}

被呼叫方攔截器 :

@Component
@Slf4j
@RequiredArgsConstructor
@ConditionalOnMissingBean(name = "outAuthFilter")
public class LogFilter implements OrderedWebFilter {
    private static final String REQUEST_TIME_BEGIN = "requestTimeBegin";

    @Override
    public int getOrder() {
        return -200;
    }

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, WebFilterChain chain) {
        String headTraceId = exchange.getRequest().getHeaders().getFirst(SystemConstant.TRACE_ID);
        log.info("獲取頭的log id .{}", headTraceId);
        final String traceId;
        if (headTraceId == null) {
            traceId = exchange.getAttribute(ServerWebExchange.LOG_ID_ATTRIBUTE);
        } else {
            traceId = headTraceId;
        }
        exchange.getAttributes().put(REQUEST_TIME_BEGIN, System.currentTimeMillis());
        exchange.getAttributes().put(LOG_ID_ATTRIBUTE, traceId);
        return chain.filter(exchange).subscriberContext(ctx -> {
            log.info("設定log:{}", traceId);
            return ctx.put(SystemConstant.TRACE_ID, traceId);
        });
    }
}

總結與展望

本文描述了實作鏈路跟蹤的方式，目前來說還沒有很優雅的方式像阻塞模型MDC那樣自動的列印log id，還是需要手動的方式去處理，相信后面一些日志框架會增加回應式這方面的特性，將log id列印出來后，我們可以使用日志收集器將日志匯集到一起，然后分析日志，這里筆者考慮后面使用logstash+clickhouse來實作，

感謝閱讀，希望對你有幫助，
