文章目錄
- AOE關鍵路徑編程
- AOE完整求解程式
AOE關鍵路徑編程
不難發現AOE圖最大特點是沒有回路，并且有向圖方向始終是從源點走向匯點，且源點匯點都是一個，
把圖1寫成鄰接矩陣檔案，見檔案P200G736.TXT，并在此復制G0.C到AOE.C，修改這個程式的讀檔案名稱，使其正確讀出該檔案的資料并構造圖，
分析圖1可知，該圖實際有以下路徑：
V1->V2->V5->V7->V9;
V1->V3->V5->V7->V9;
V1->V2->V5->V8->V9;
V1->V3->V5->V8->V9;
V1->V4->V6->V8->V9;
一共是5條路徑，這5條路徑上面的權值和最大者就是關鍵路徑，
很明顯，把上述5條路徑的V1合并成一個結點，則可以看這個結果實際是一個生成樹，這個生成樹上的結點或許是重復的，但要全部走完，則結果肯定是這樣的一棵樹，這樣的樹我們這里成為全路徑生成樹，或許N多教材沒這個稱謂，但要編程求解該問題則必然是要先解出該樹來、然后累計求和每個子樹上的權值和，
C#的程式上很容易做到這個樹，這個解就是：
這樣的樹，實際是一種特殊的深度優先遍歷生成的結果，
回顧我們在普通的圖上做的深度優先遍歷，由于一般意義上的圖中存在回路，所以我們需要一個Visited[]這樣的陣列、標記已經走過的頂點，從而制止了在一個回路上無限回圈，但我們分析AOE圖則不難發現：我們不需要標記已經走過的頂點，深度優先遍歷也可以順利從源點到匯點走完，
手工完成這樣的遍歷不是問題，所以我們可以撰寫出以下的程式來遍歷：
void AOETrav (struct Graph *G,int n)
{
int i;
if(G==NULL) return;
printf("%d\t%s\n",n,G->pV[n]);
for(i=0;i<G->num;i++)
if(G->pA[n][i]!=0)
AOETrav(G,i);
}
對照我們前面的深度優先遍歷函式：
void DFS(struct Graph *G,int n)
{
int i;
if(G==NULL) return;
if(n<0||n>G->num) return;
G->Visited[n]=1;
printf("%s ",G->pV[n]);
for(i=0;i<G->num;i++)
if(G->pA[n][i]!=0&&G->Visited[i]!=1)
DFS(G,i);
}
執行AOE1.c程式，則結果是：
V1、 V2、V5、V7、 V9、V8、V9、V3、V5、V7、V9、 V8、V9、V4、V6、V8、V9
分析表1的程式以及結果不難發現：
<1> 如AOETrav( )函式入口引數n是生成樹父結點的話、那么在第8行進入下一個頂點時所找到的第i個頂點、則就是第n個結點的孩子；
<2> 如果設到第n個結點的權值累計合是w，則該函式就是這樣的入口引數：
void AOETrav (struct Graph *G,int n,int w)
有這樣的函式后，則在表1的第9行就是：
AOETrav(G,i, w+G->pA[n][i]);
也就是說：到第n個頂點的權值如果是w的話，則到第n個后的第i個頂點，其權值合計是:
w+A[n][i];
然后，我們設計一個雙親表示法的表格，按：
void AOETrav (struct Graph *G,int n,int w)
{
int i,nw;
if(G==NULL) return;
for(i=0;i<G->num;i++)
if(G->pA[n][i]!=0)
{
nw=w+G->pA[n][i];
printf("%d\t%d\t%s\t%d\n",i,n,G->pV[i],nw);
AOETrav(G,i,nw);
}
}
修改main()函式，使其從第0個頂點開始，就是：
main()
{
int i,j;
struct Stack *S;
struct Graph *G;
G=GraphCreat("p200G736.txt");
printf("頂點名稱:\n");
for(i=0;i<G->num;i++)
printf("%s\t",G->pV[i]);
printf("\n鄰接矩陣:\n");
for(i=0;i<G->num;i++)
{
for(j=0;j<G->num;j++)
printf("%d\t",G->pA[i][j]);
printf("\n");
}
printf("\n");
printf("ID\tPID\tV\tW\n");
printf("%d\t%d\t%s\t%d\n",0,-1,G->pV[0],0);
AOETrav(G,0,0);
}
運行這個程式，會有以下結果：

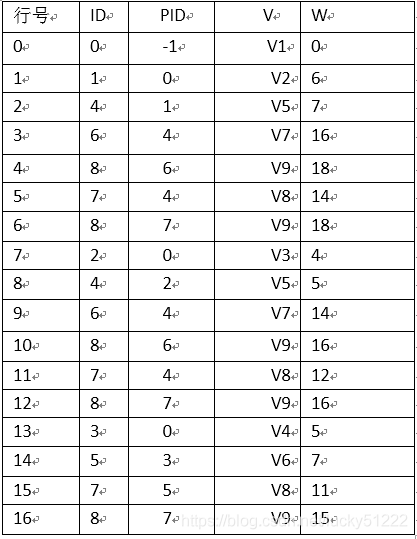

至此，AOE的問題基本解決，查看表6，其最大權值是18，見上表第4行、第6行，如是第4行，則是V9，回溯PID=6到第3行V7、從V7取PID=4回到第2行V5、再從PID=1回到V2、從V2取PID=0回到V1，全路程就是：
V1、V2、V5、V7、V9，全路程權值合計是18
同理在第6行也有一條路徑：
V1、V3、V5、V8、V9，全路程權值和也是18，這也是一條關鍵路徑，
表6需要注意的是：由于這個樹上、一個結點可能出現在好幾個子樹上，所以父結點編號要尋找上面最近的結點編號，
AOE完整求解程式
上述解法、對小的AOE圖是可行的，但在大的圖上，很明顯對表6也需要進行編程處理，所以一個完整的AOE處理程式，還需要設計一個順序表、保存表6的結果，然后通過順序表求解出完整的計算結果，這個作業就留給同學們自己解決，
AOE2.c是通過一種簡單的方式、把各個路徑上的權值累計合計和路徑顯示出來的程式，請同學們自己分析，
