文章大綱
1、 文章介紹
2、 UML概述
3、 靜態模型
4、 動態模型
5、 UML建模的一般程序
一、文章介紹
1.1為什么學習UML
（1）UML是一種軟體架構的模型表現方法，用于專案中各參與者交流，溝通，圖形化直觀、方便、簡潔
（2）UML是一種標準，規定了專案各階段的需要的不同圖形，并做了規范化和統一
我們的文章中，大量用到UML圖來表達系統的架構組成，懂UML會更好的理解文章內容
注意事項：
（1）會UML不能于會架構，UML只是一個軟體結構、架構思想的表達方式
（2）UML模型可以用其它方式替代，比如直接在紙上畫、在白板上畫，實際作業不比拘泥于形式
1.2 能學到什么
（1）了解基本的UML建模知識
（2）能看懂常用UML圖
（3）能畫出簡單的UML圖
（4）熟悉一般的UML建模程序
二、UML概述
2.1 UML簡介
UML（UnifiedModeling Language）：統一建模語言，面向物件軟體的標準化建模語言
始于1997年一個OMG標準，是一個支持模型化和軟體系統開發的圖形化語言，
為軟體開發的所有階段提供模型化和可視化支持，包括由需求分析到規格，到構造和配置，
是表達面向物件的分析與設計(OOA&D，OOAD)的工具，
UML要素（3個）：基本構造塊、支配構造塊如何放置在一起的規則和運用于整個語言的公用機制，
構造塊（3種）：事物、關系和圖，
事物：對模型中最具有代表性的成分的抽象，包括結構事物，如類（Class）、介面（Interface）、
協作（Collaboration）、用例（UseCase）、主動類（ActiveClass）、組件（Component）和節點（Node）；
行為事物，如互動（Interaction）、狀態機（Statemachine）、分組事物（包，Package）、注釋事物（注解，Note），
關系：用來把事物結合在一起，包括依賴、關聯、泛化和實作關系，
版本：本文章以UML2.0作為基礎版本介紹

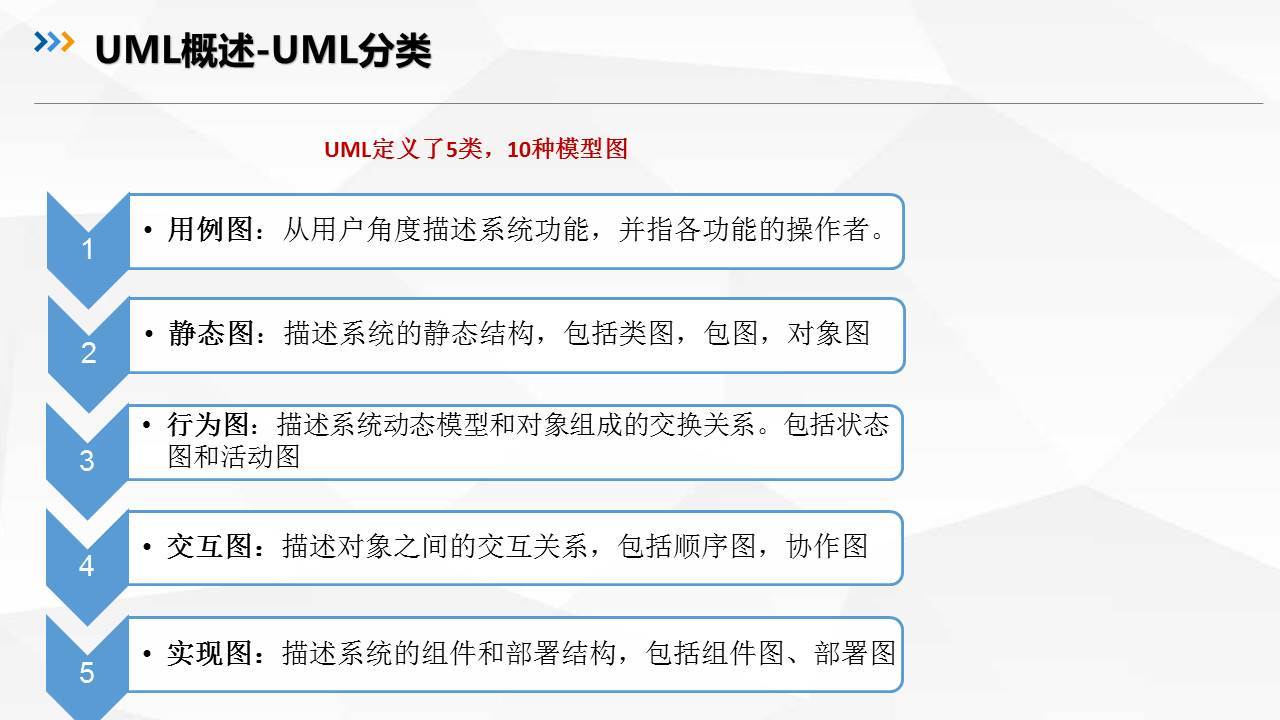

2.2 UML分類

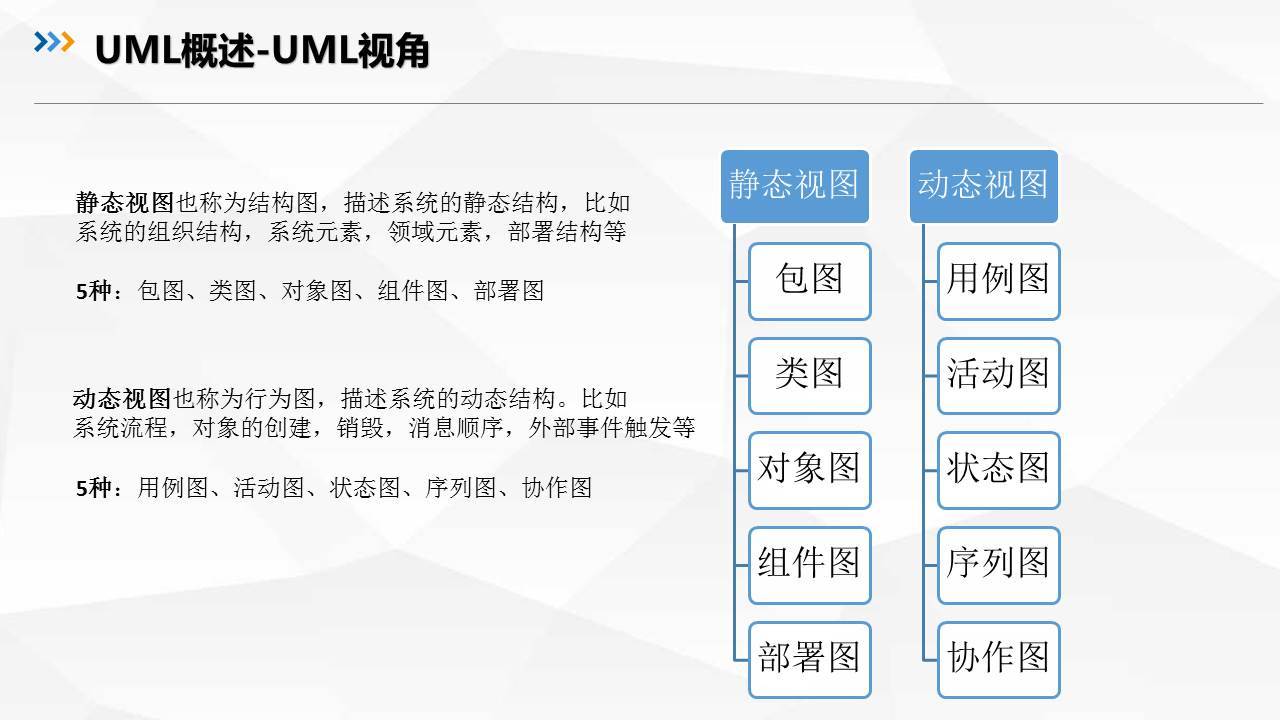

2.3 UML視角

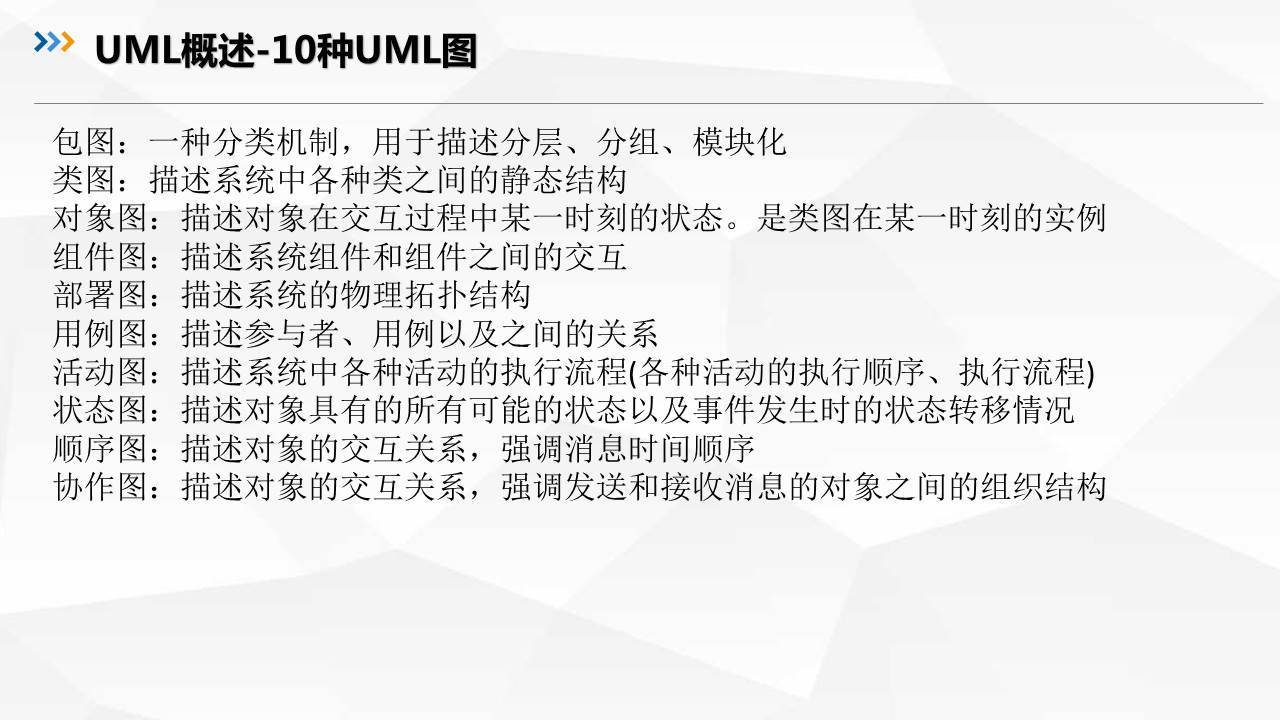

2.4 10種UML圖

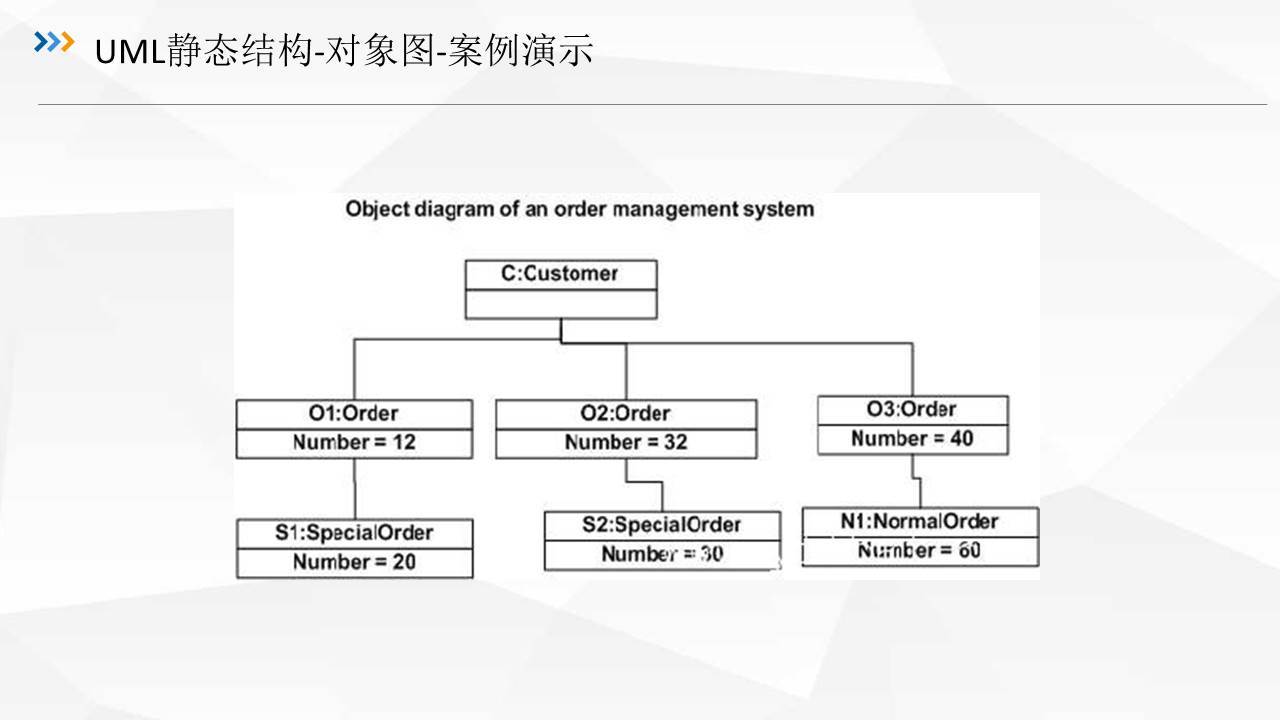

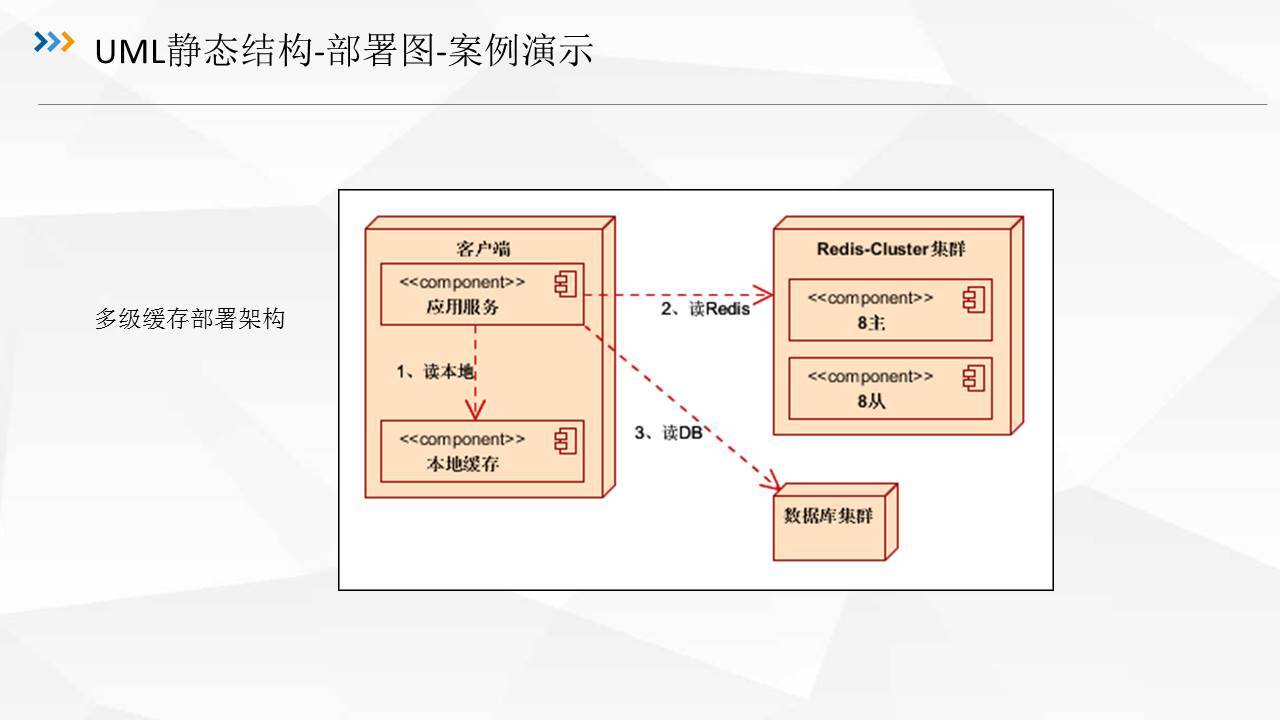

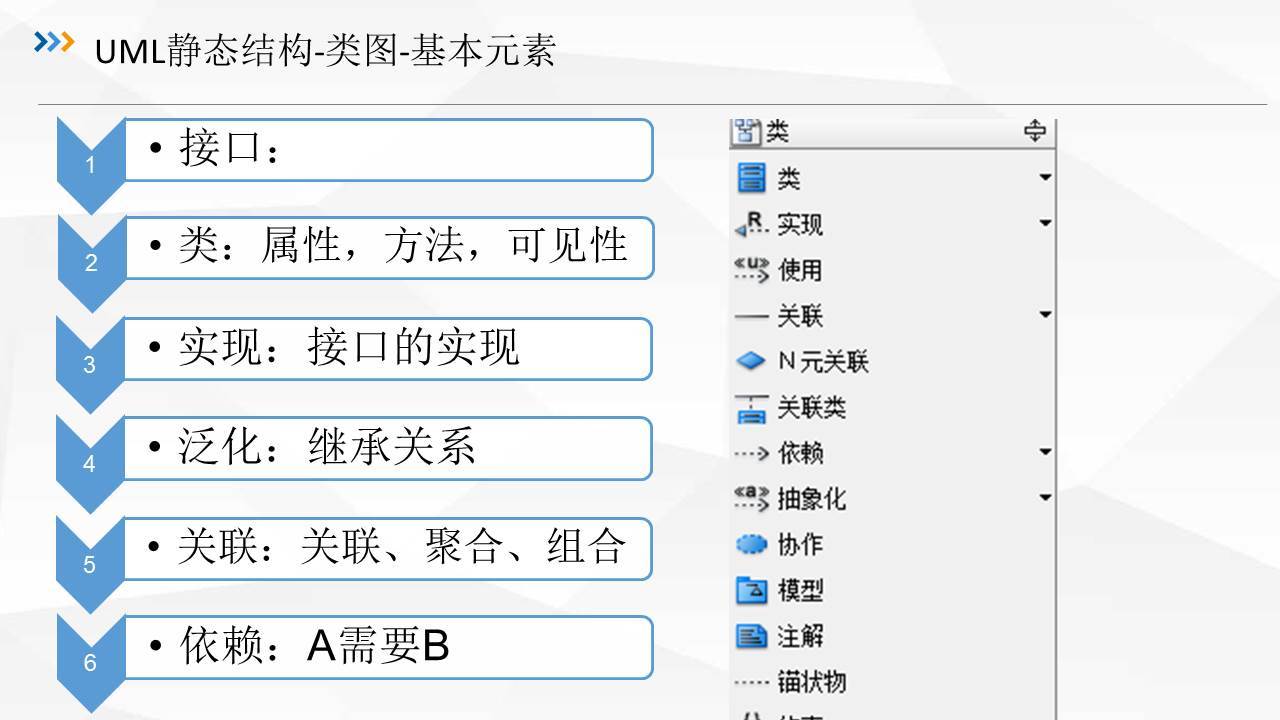

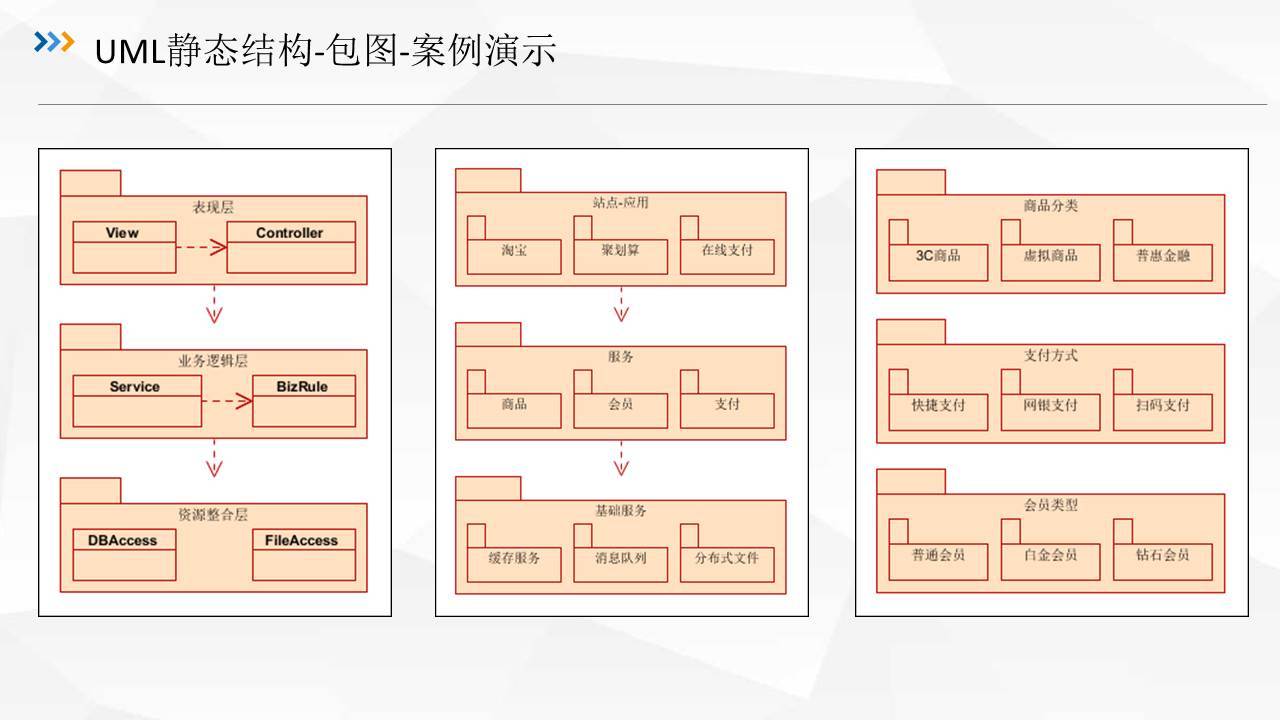

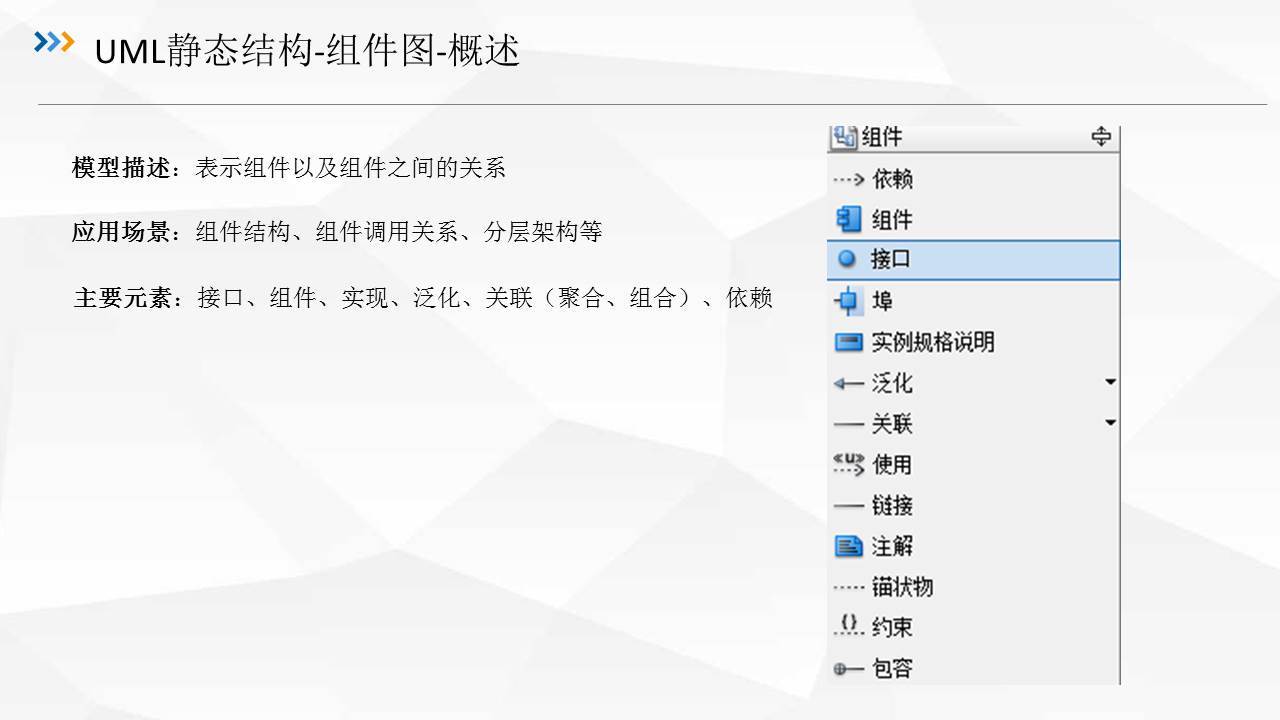

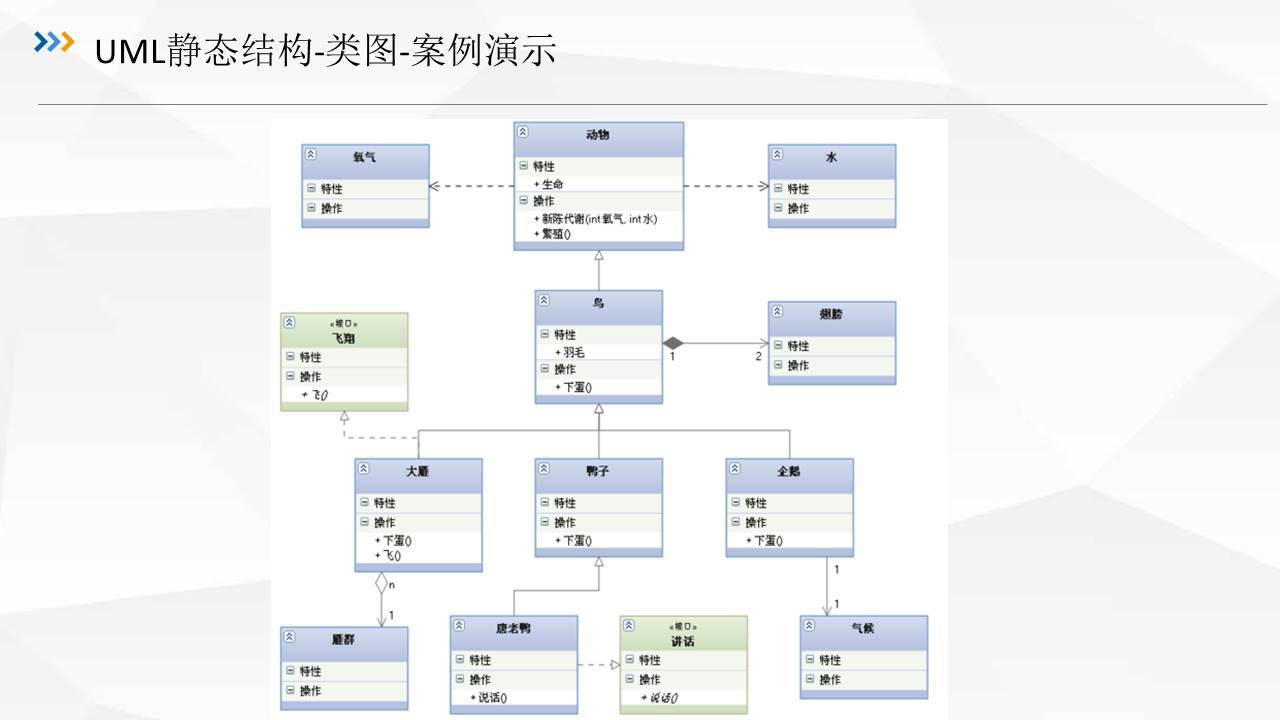

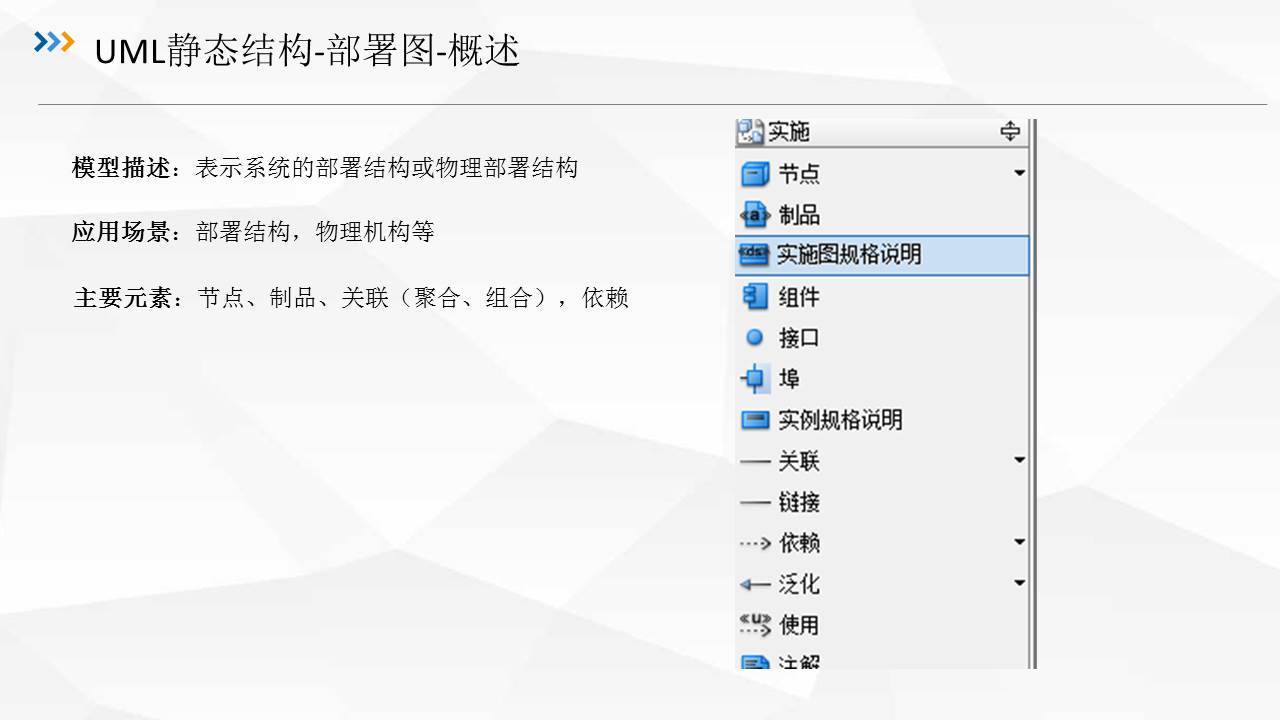

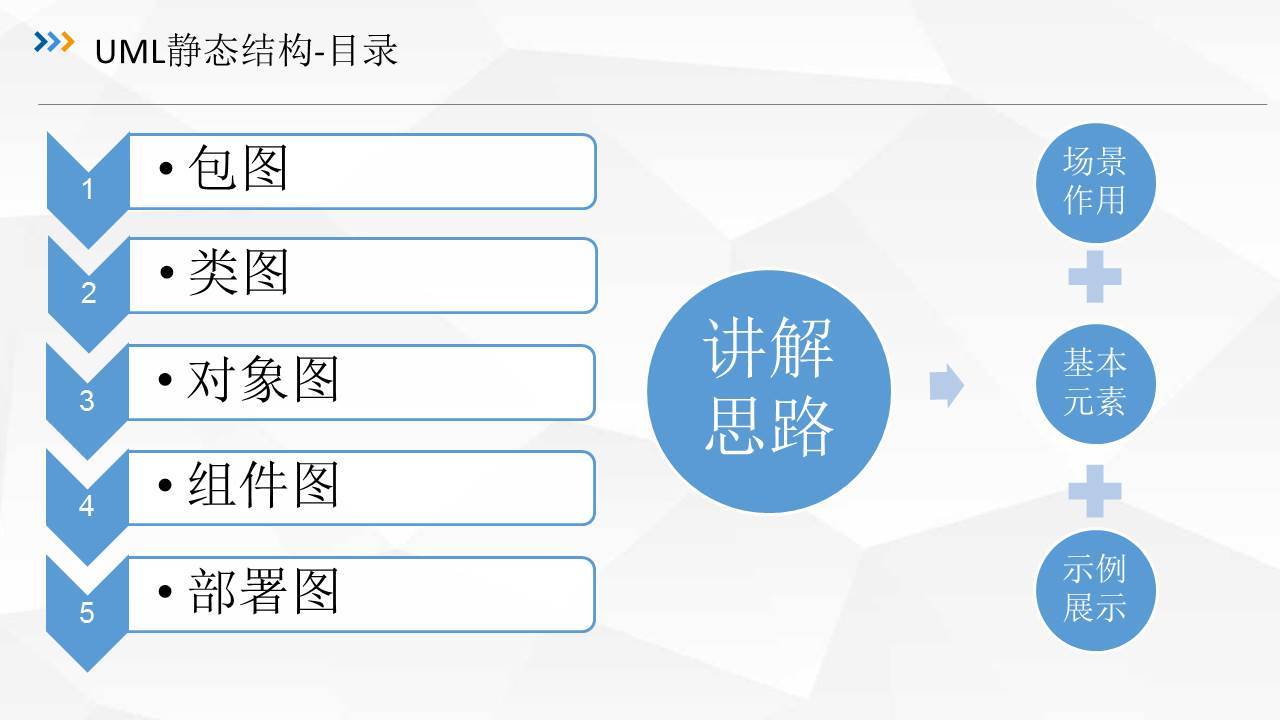

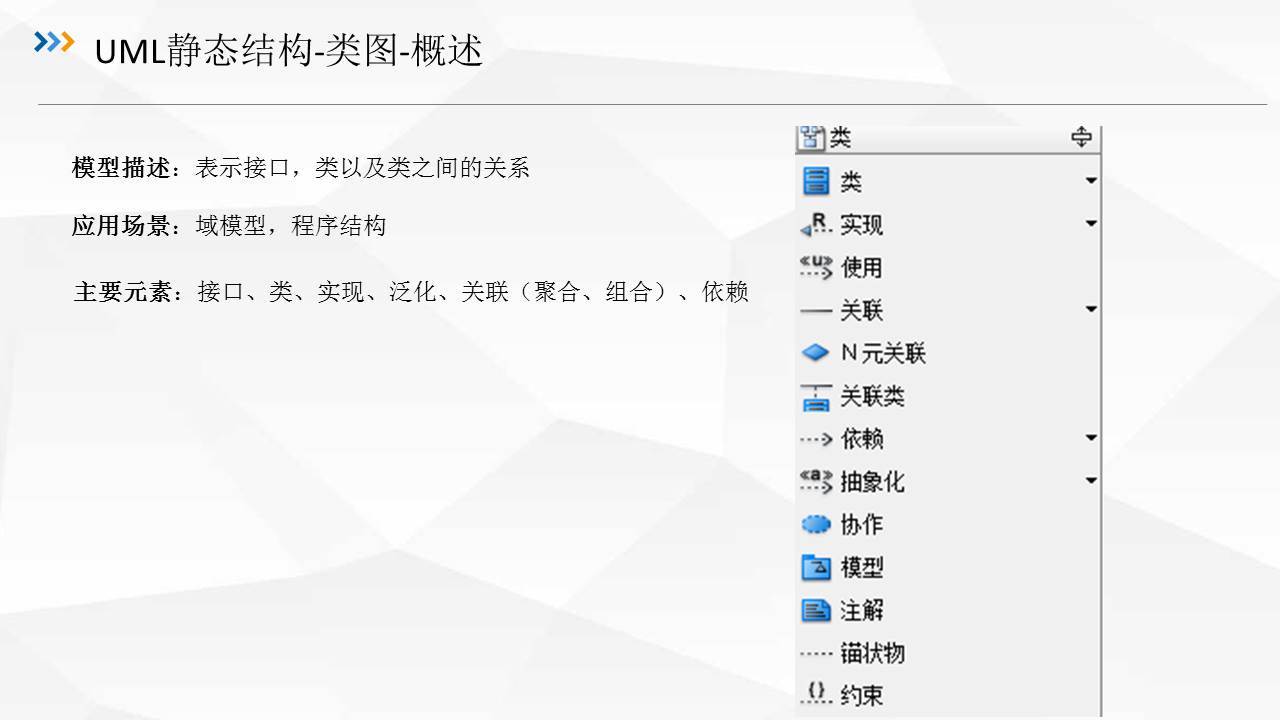

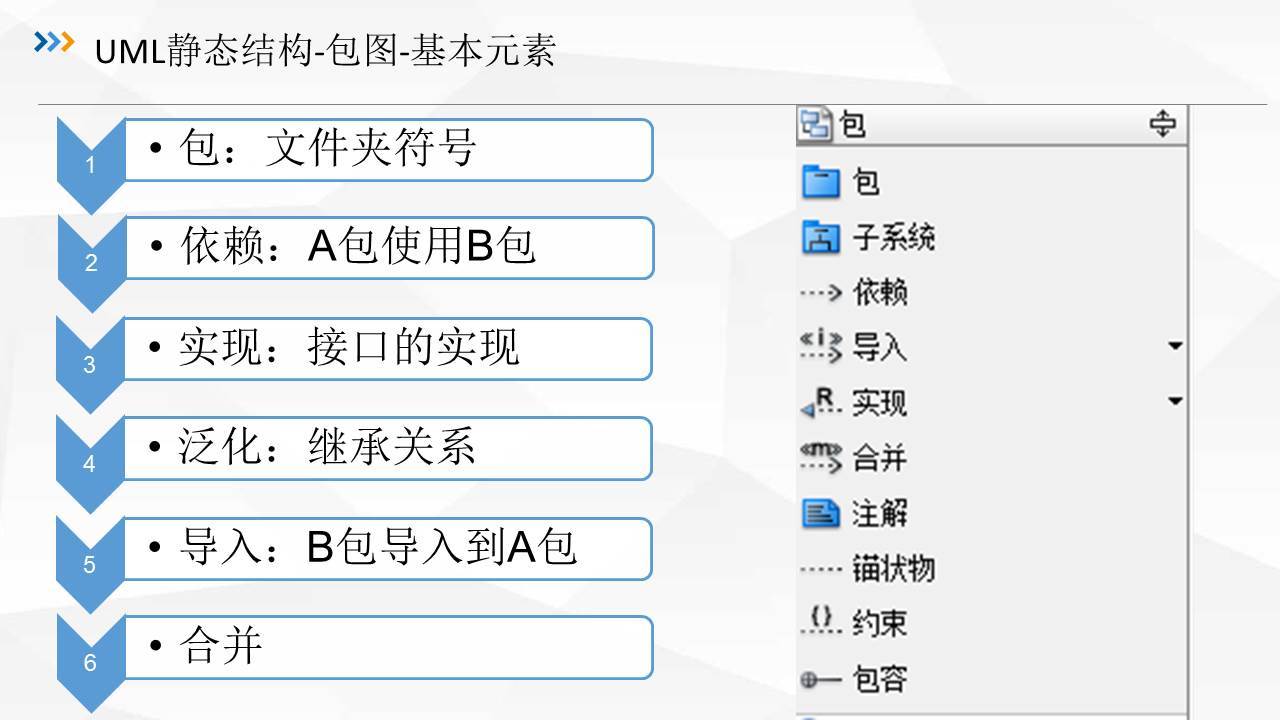

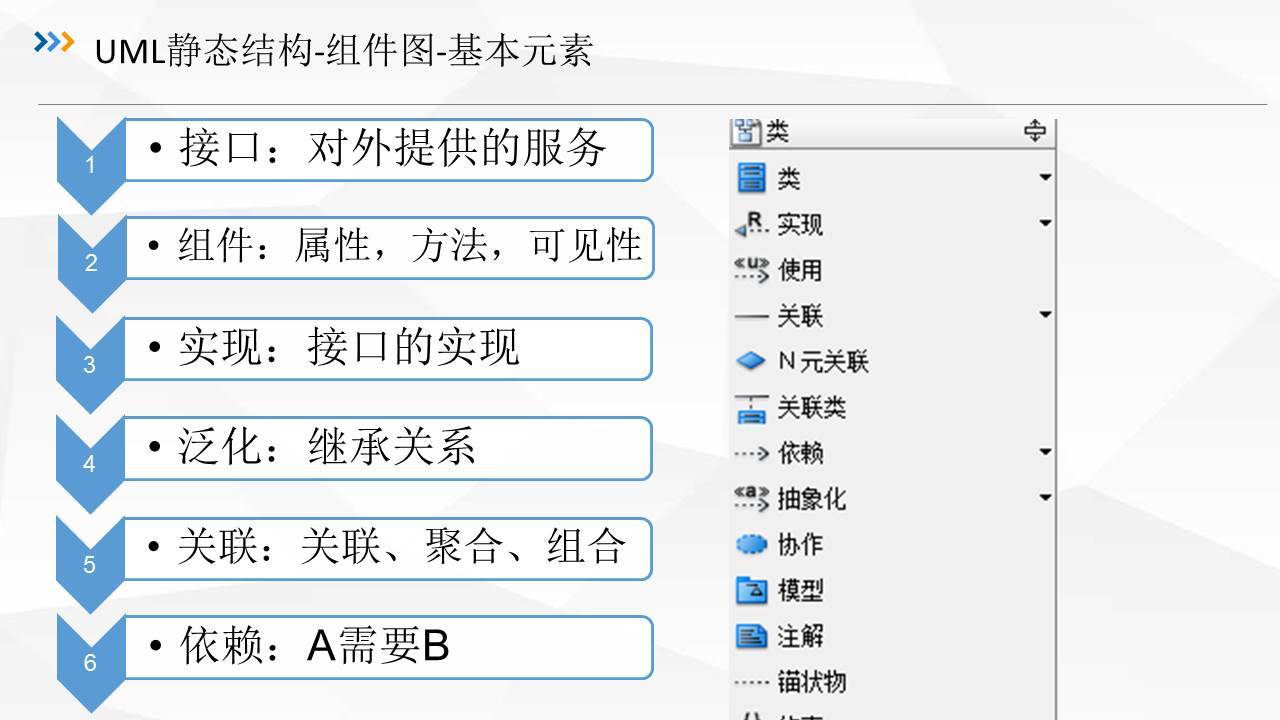

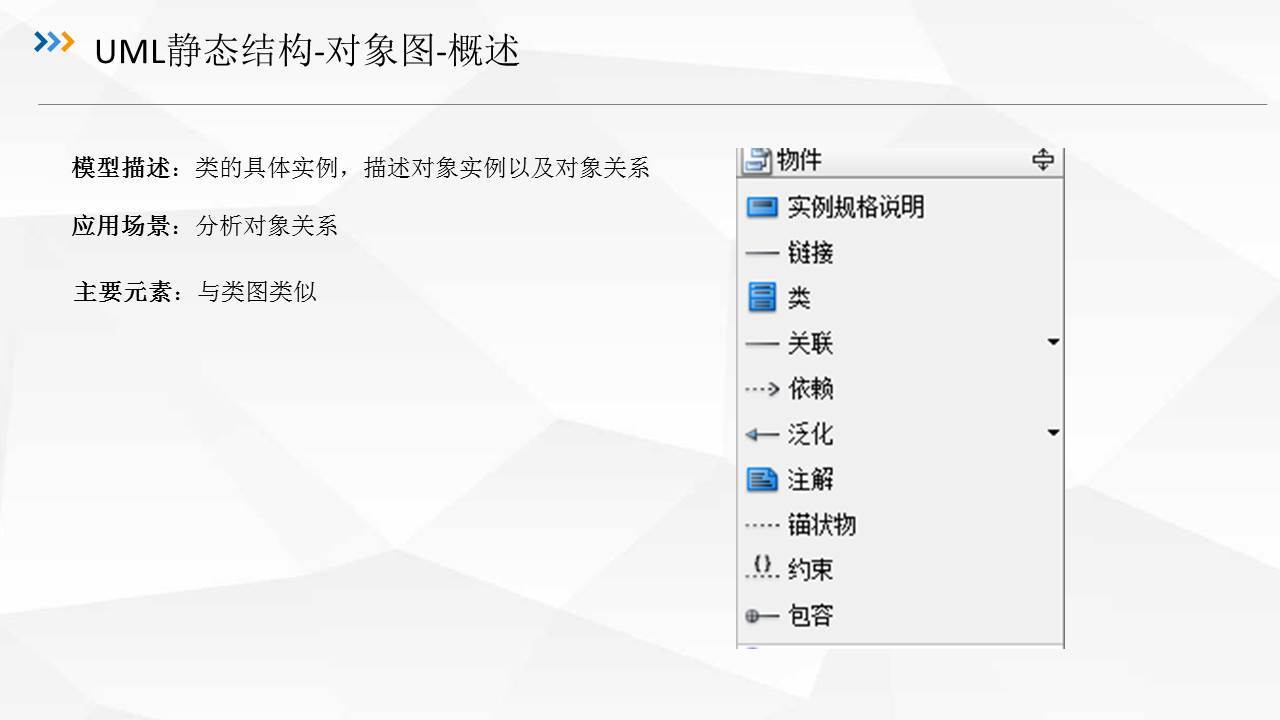

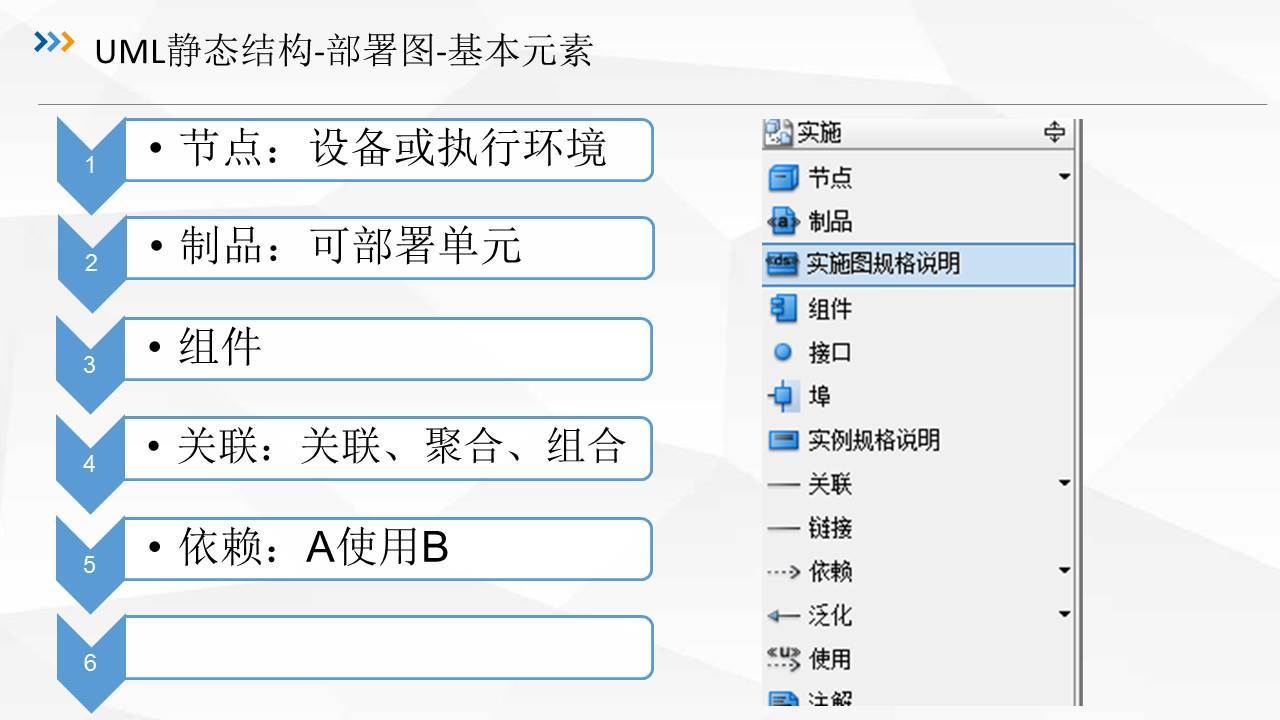

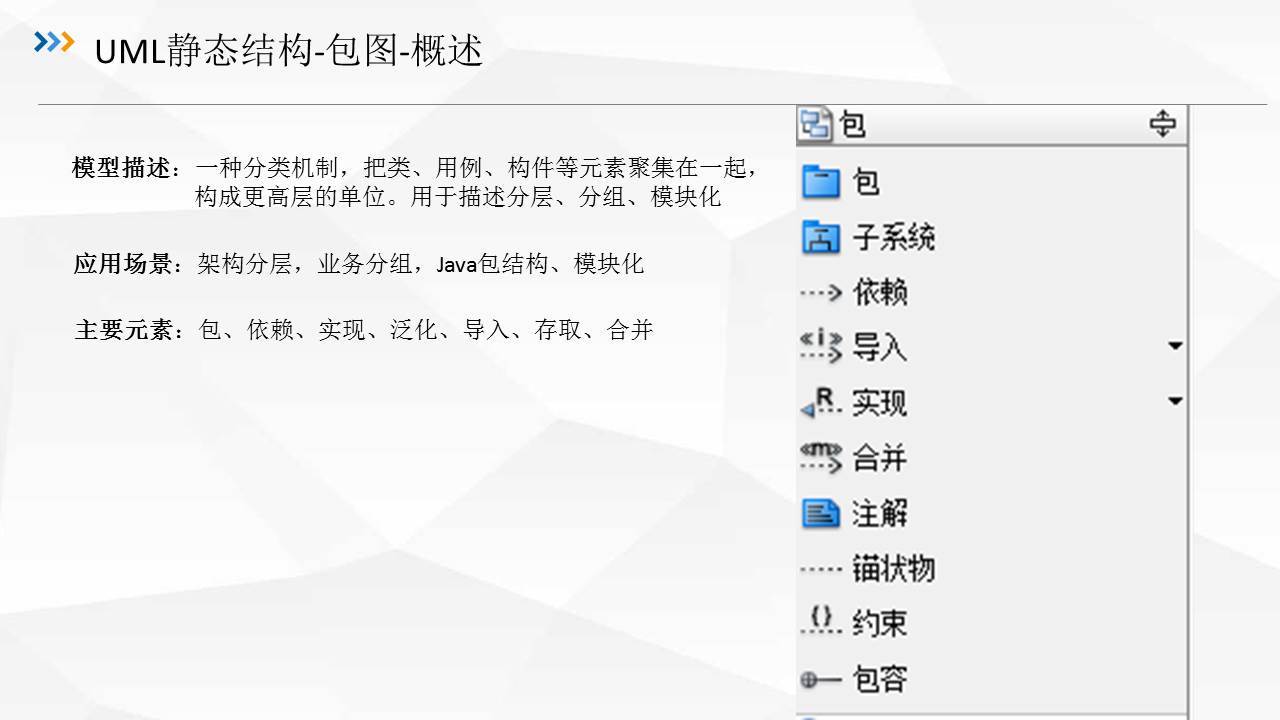

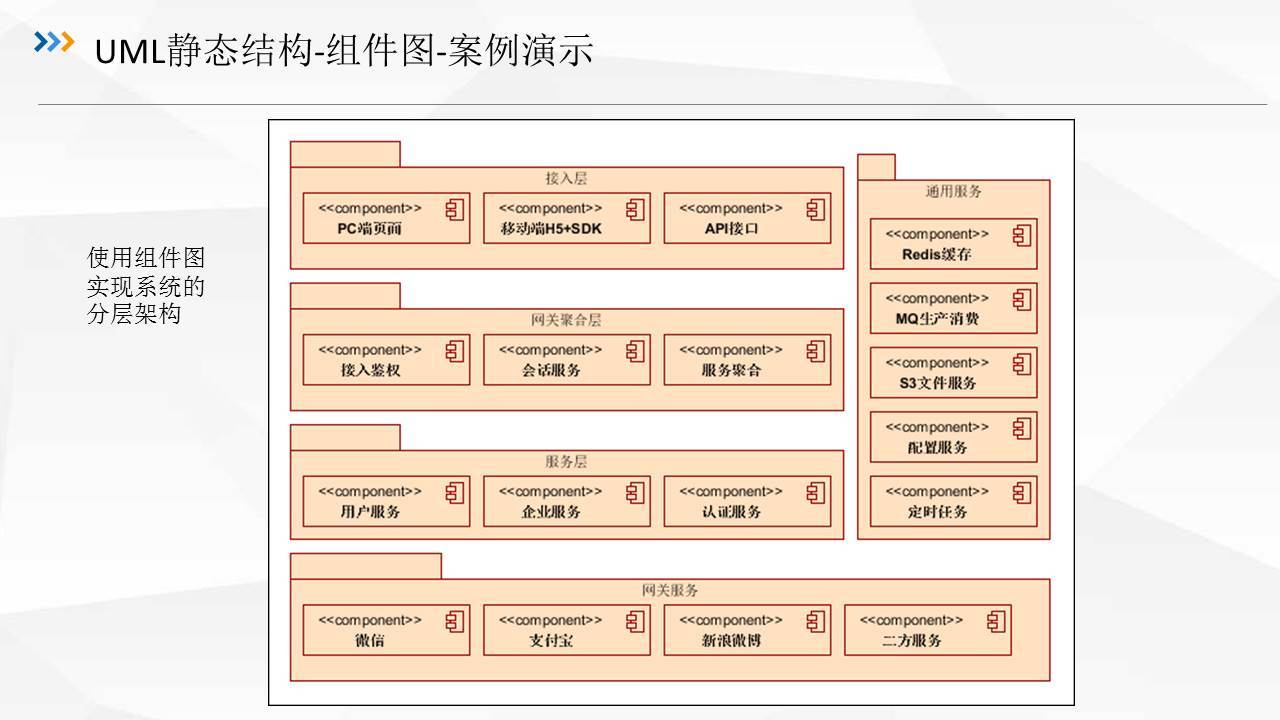

三、UML靜態模型

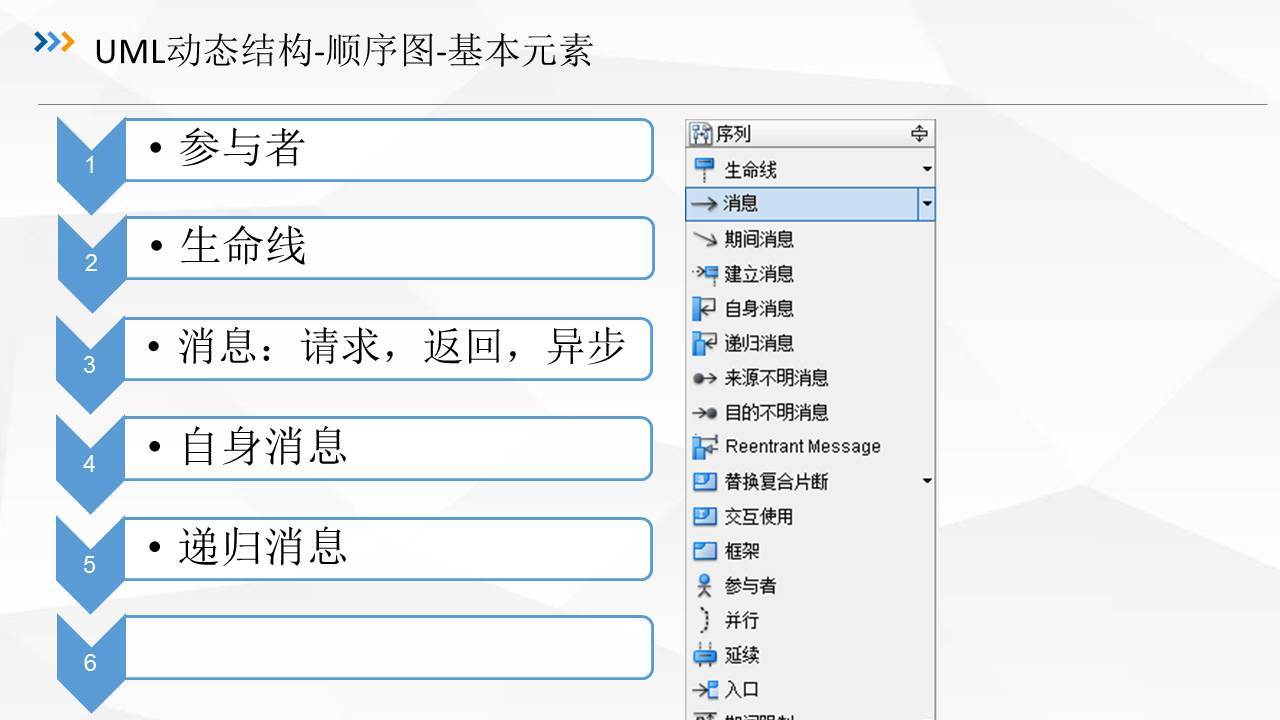

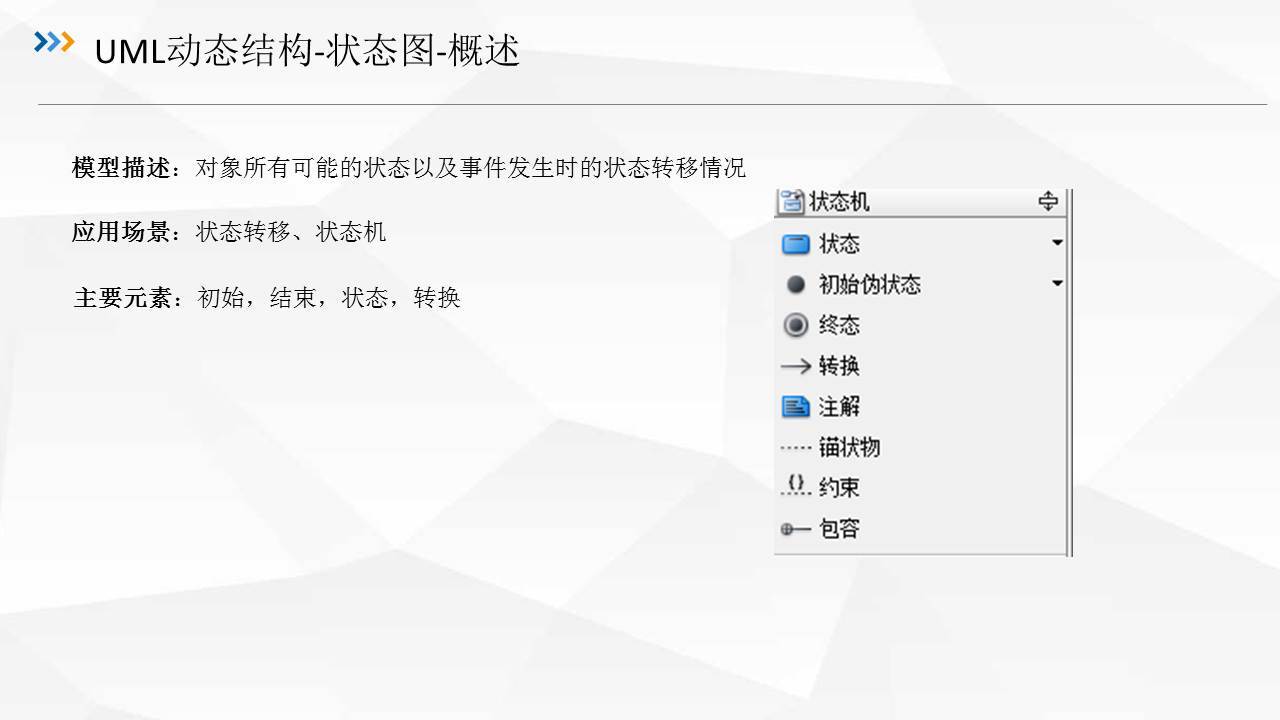

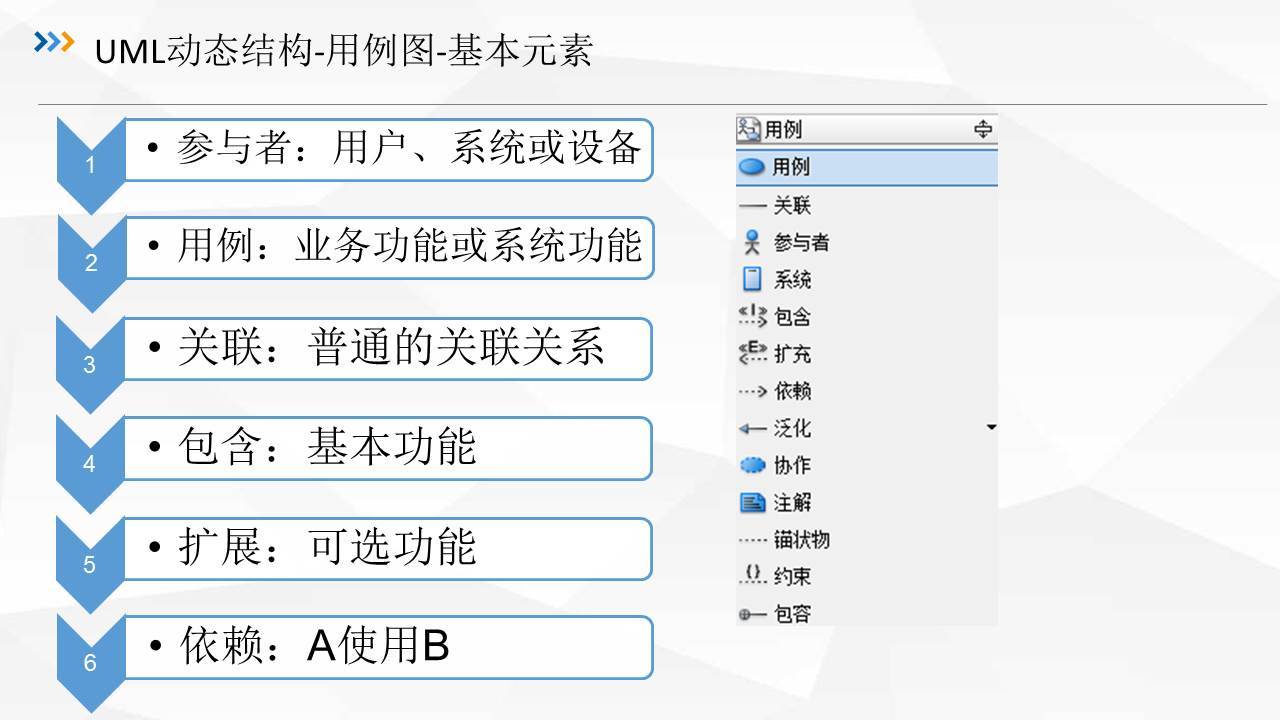

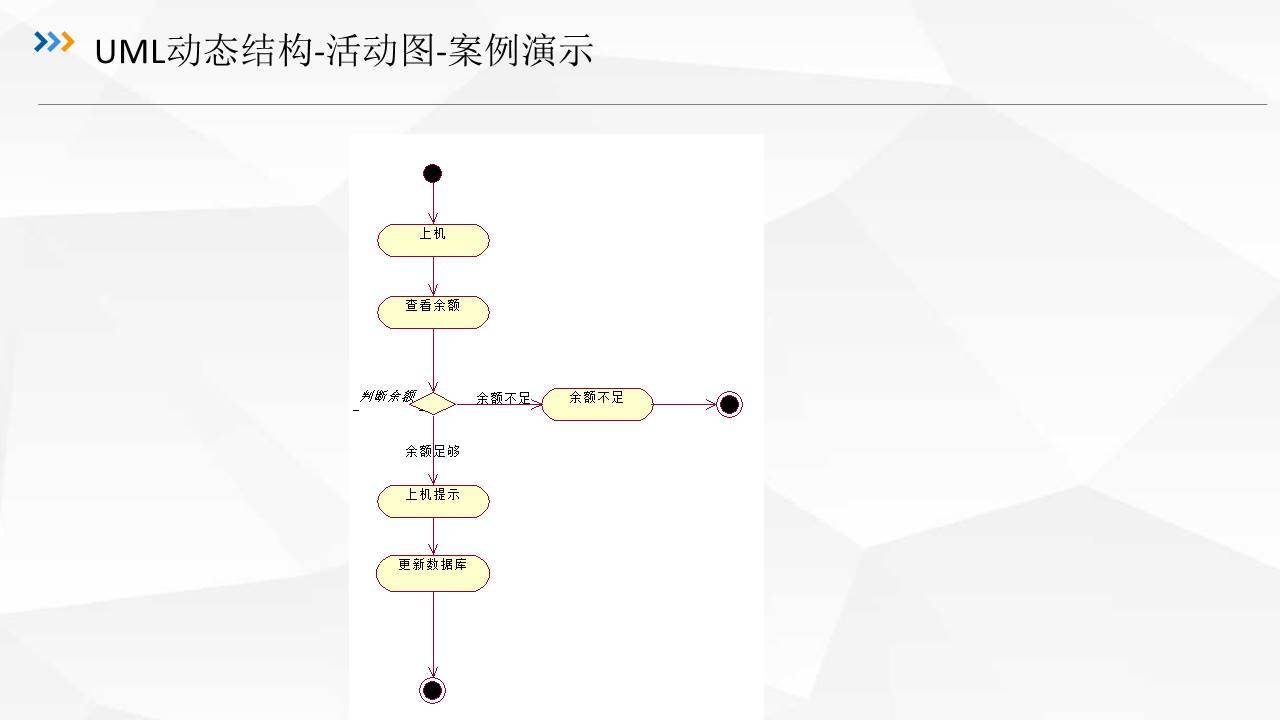

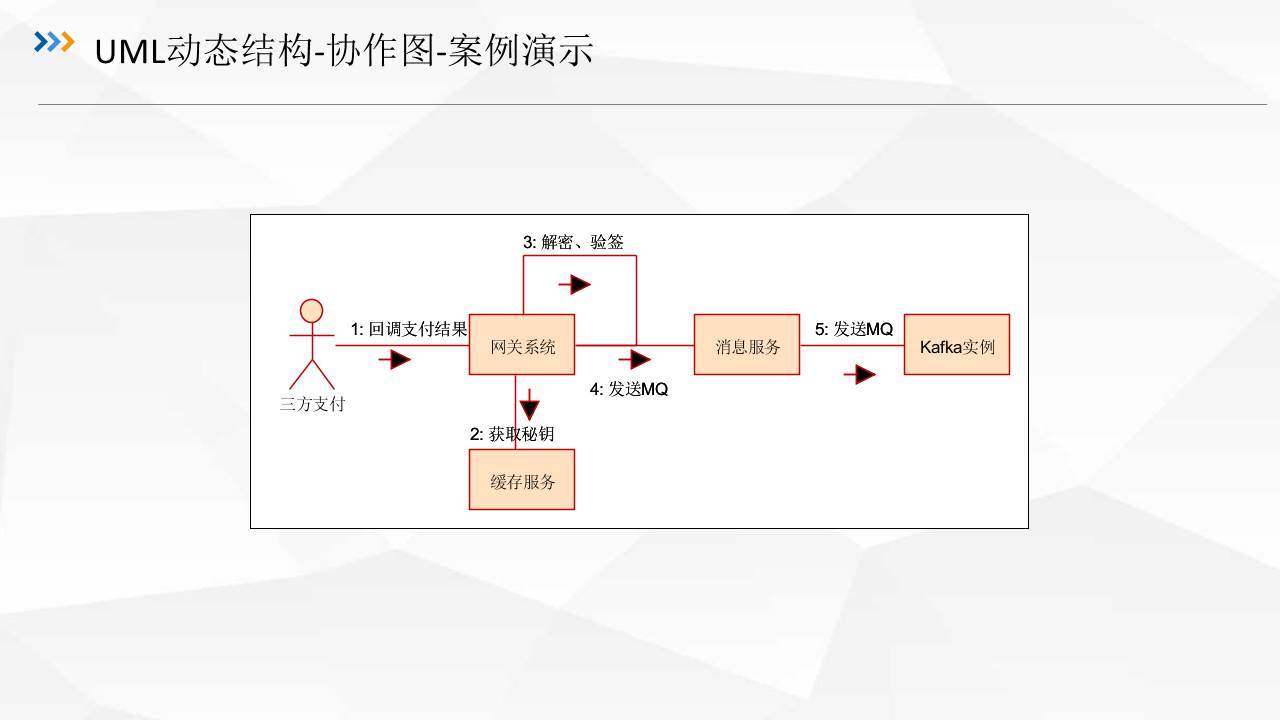

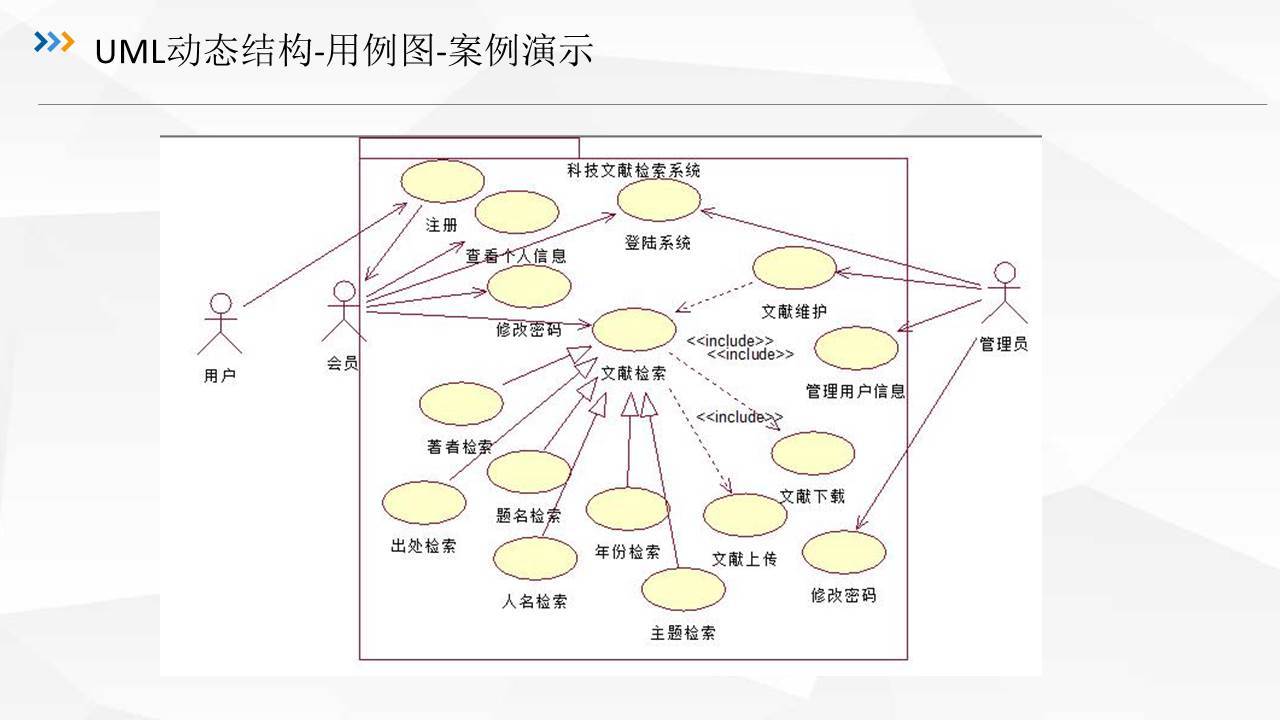

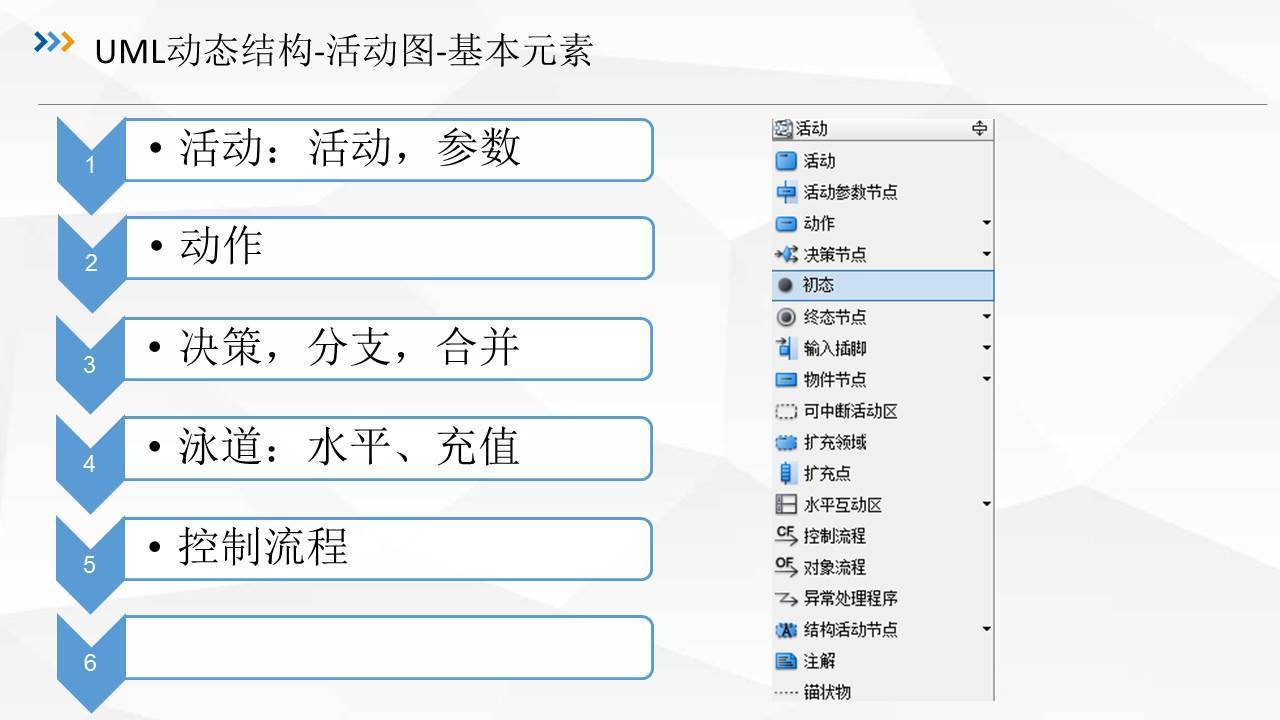

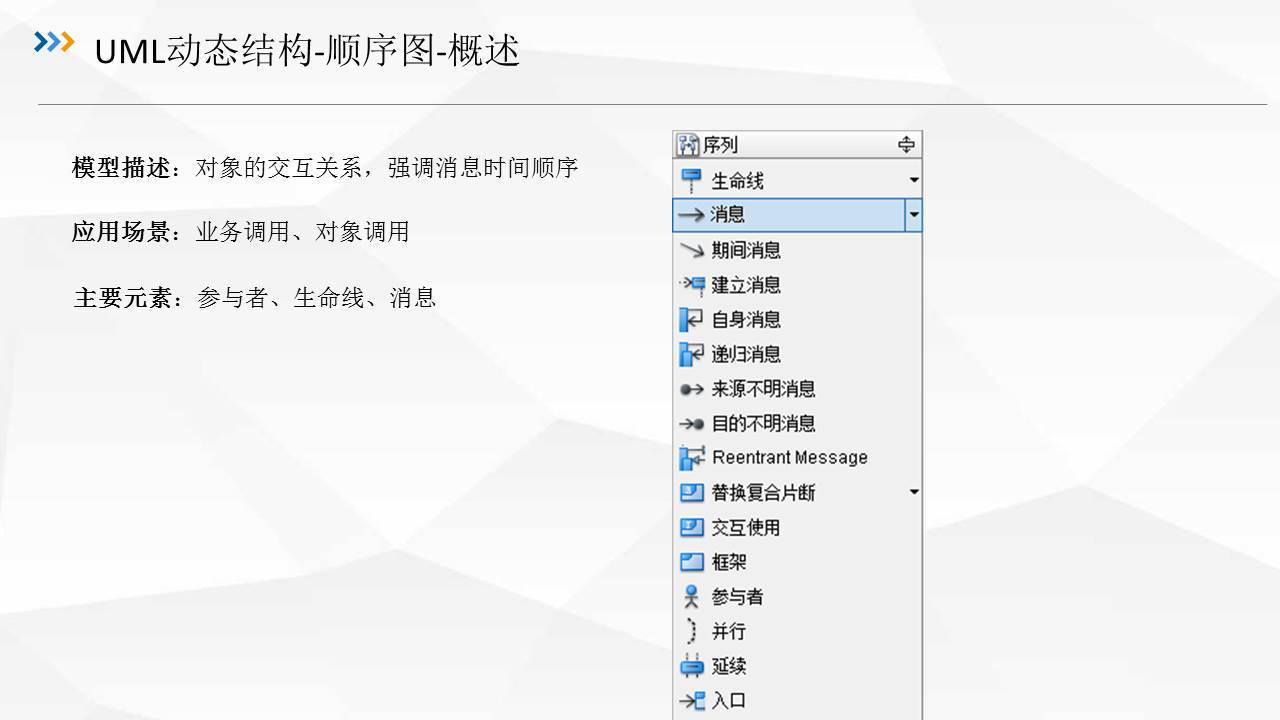

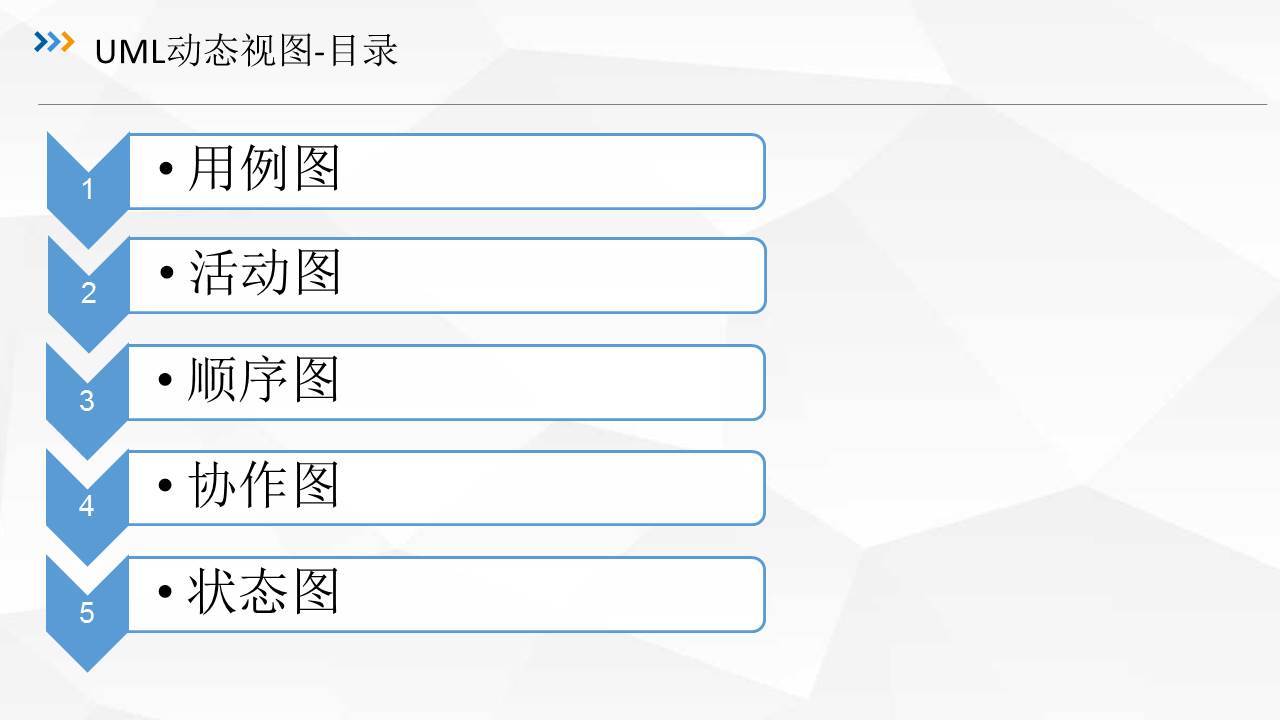

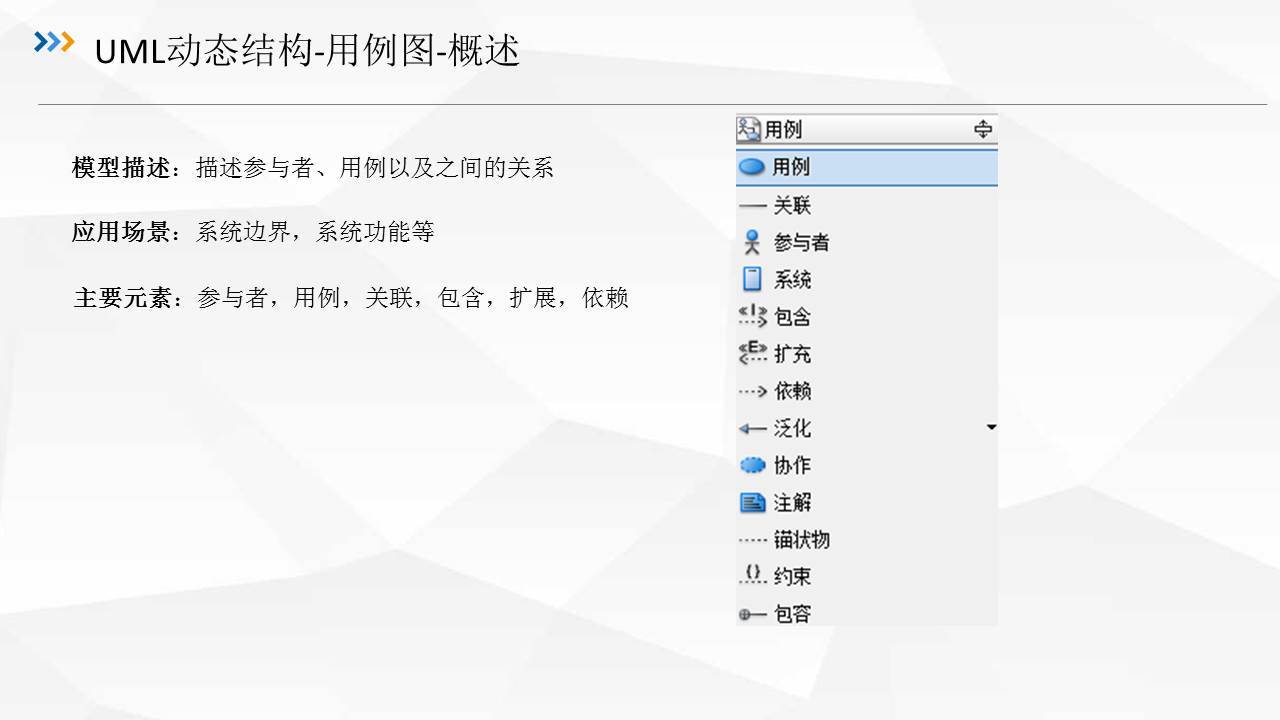

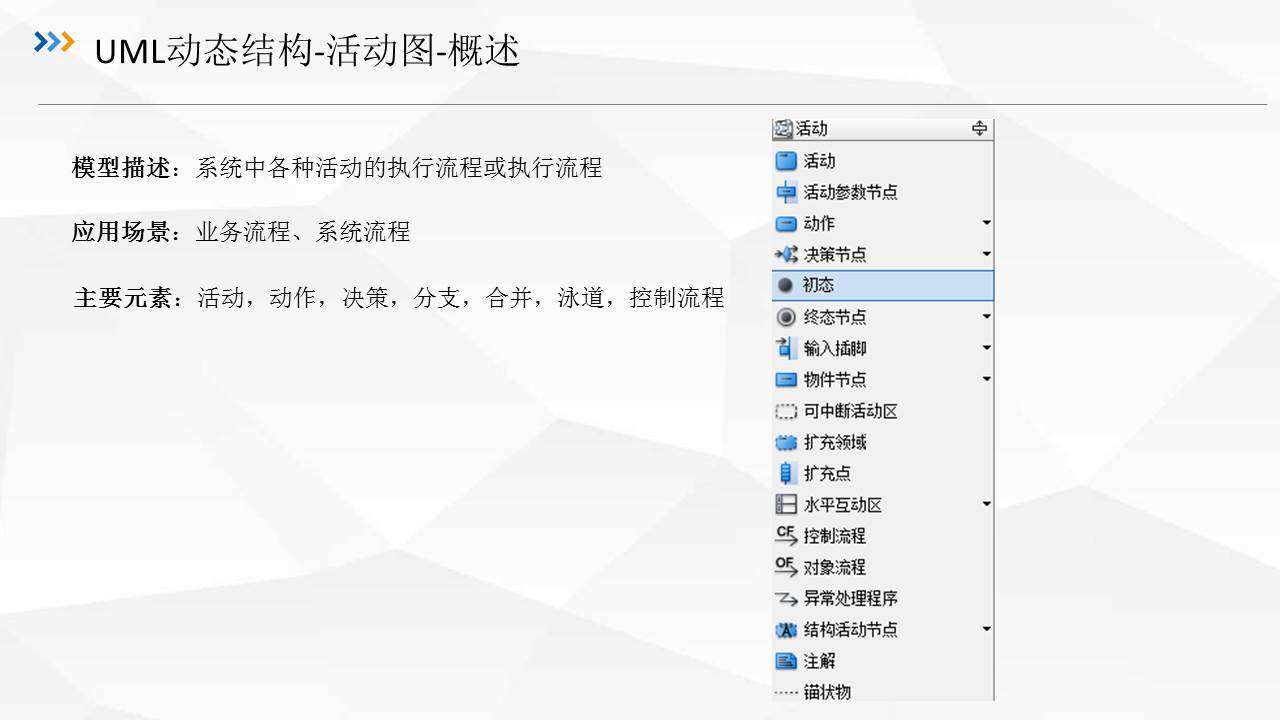

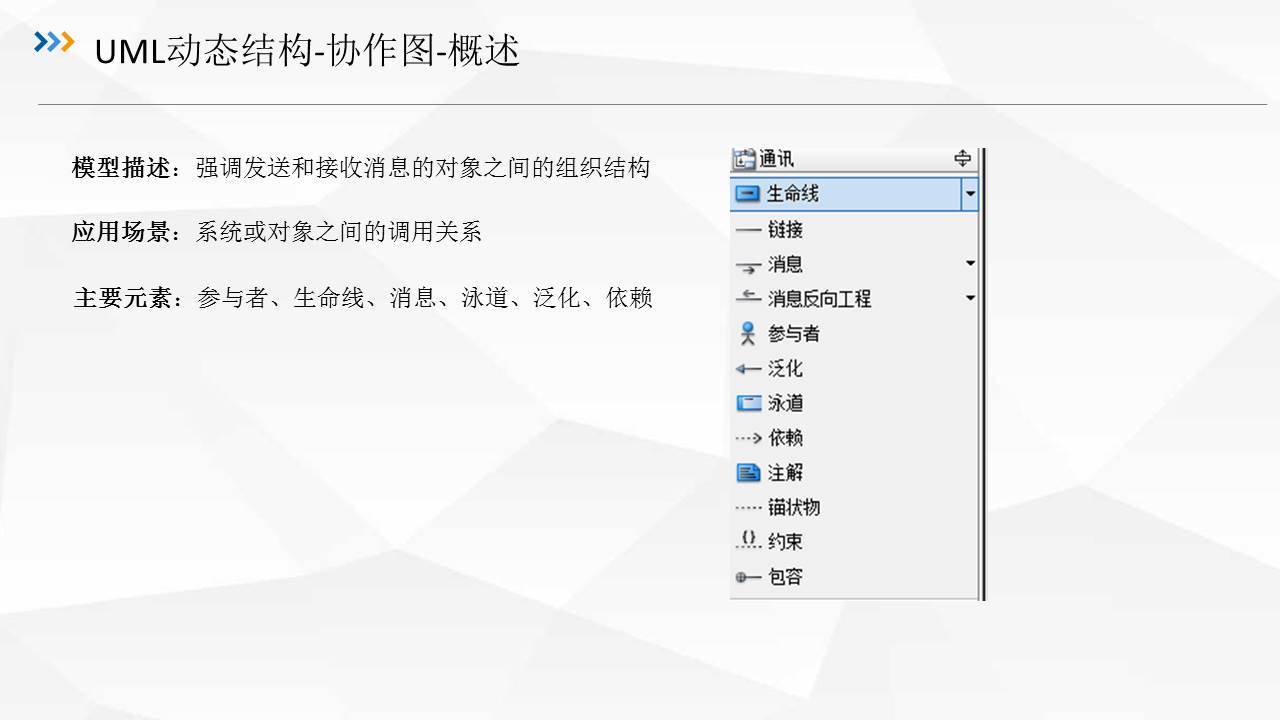

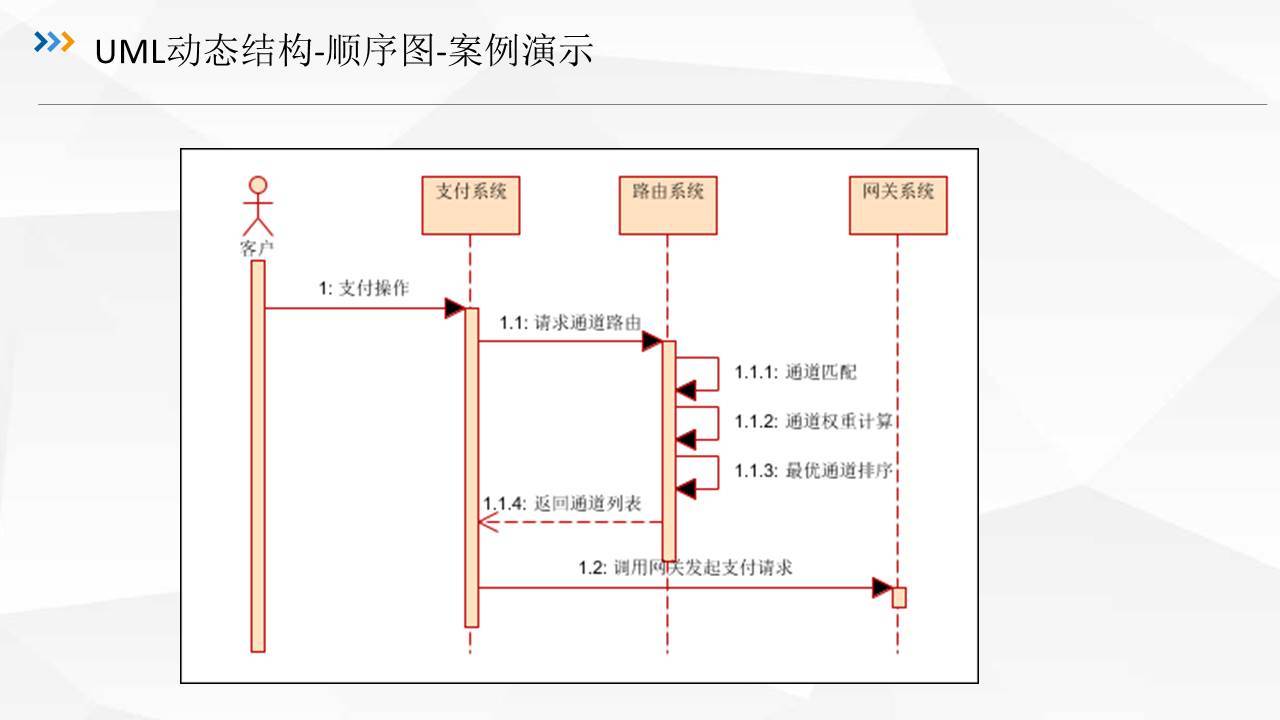

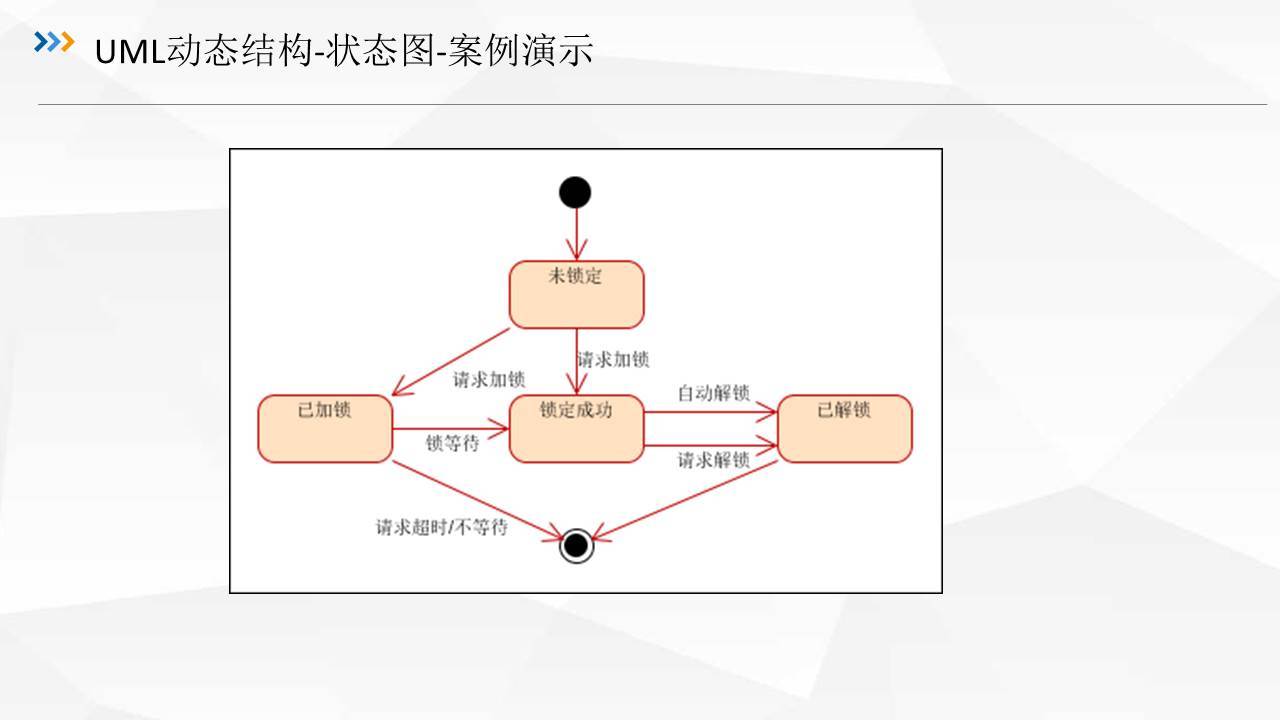

四、UML動態模型

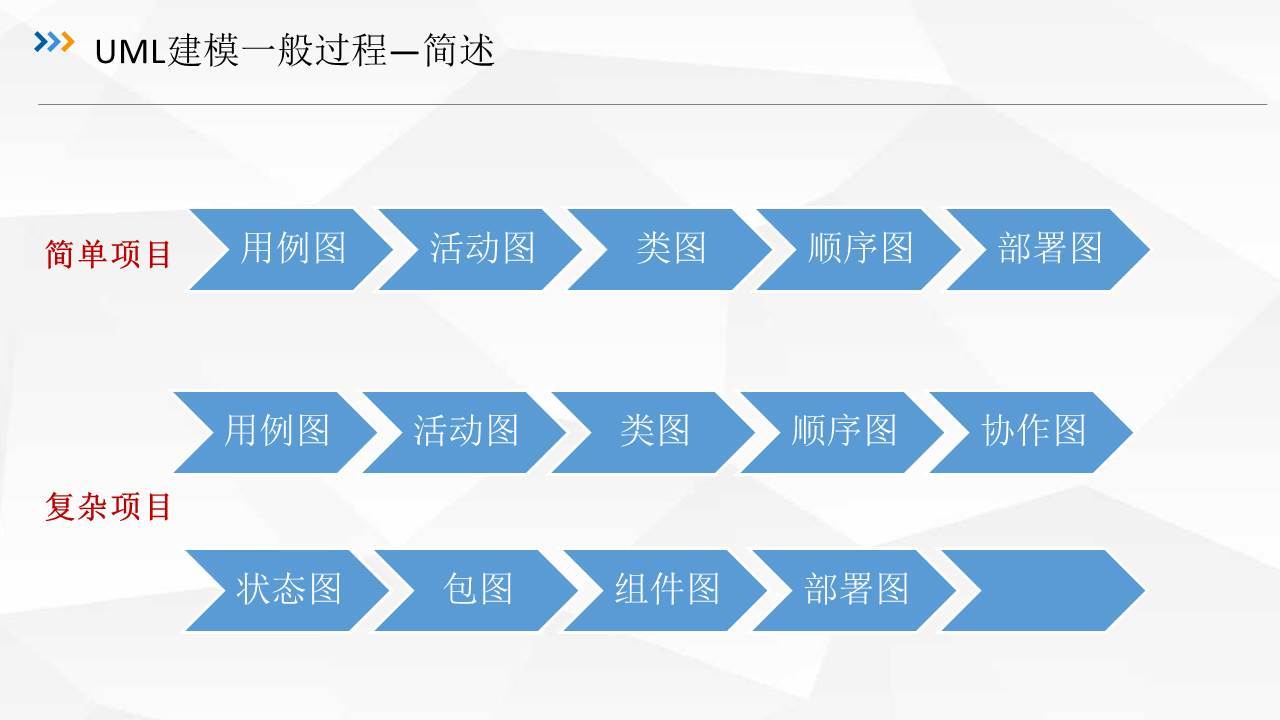

五、建模一般程序

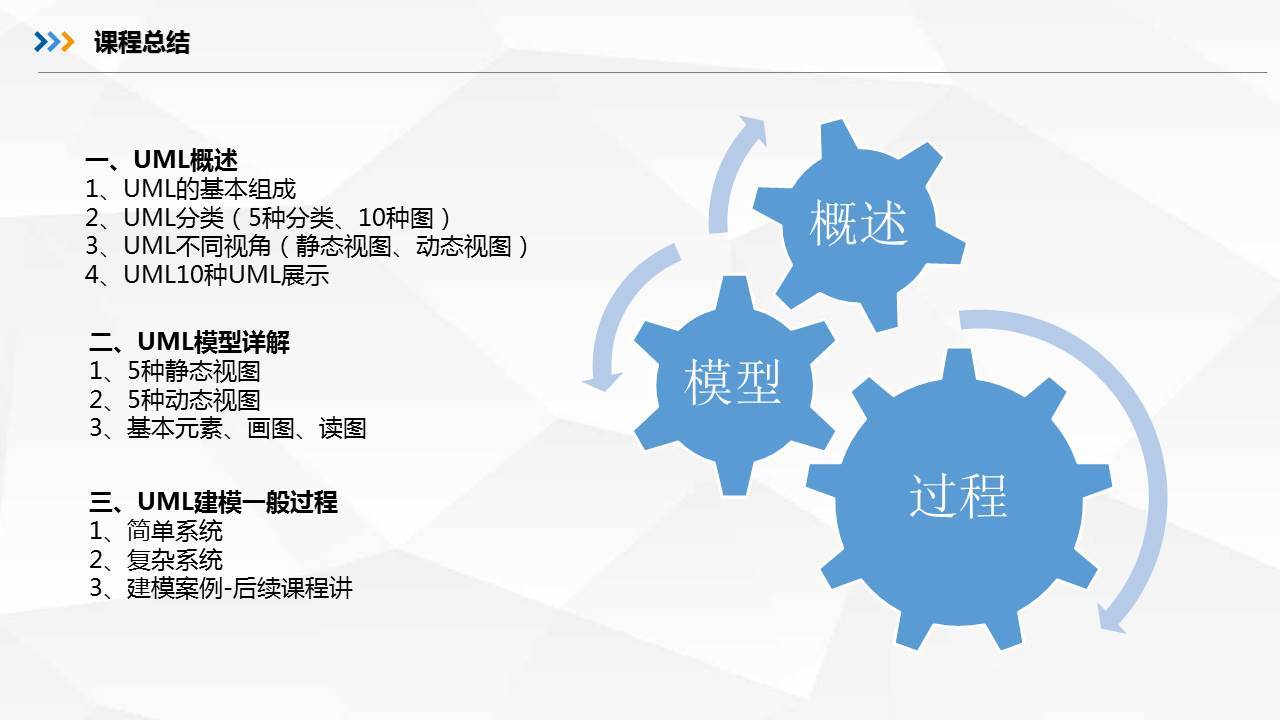

六、文章總結
七、下篇預告
第四篇需求分析
（1）需求工程
（2）需求規格
（3）用例設計
（4）業務架構
