最近，我身邊的朋友，突然一個個都變成了圣斗士！
像這種比較炫酷的“飛天”黃金圣斗士，連影子都惟妙惟肖的：
還有這種在辦公室偷偷變身雙子座圣斗士，想要拯救世界的：
又或者是在自家小花園里變成處女座圣斗士，打破次元壁的：
還有白羊座、天秤座、射手座圣斗士……怎么回事？
原來，這是一群程式員做出的移動端3D圣衣特效，現在只用一部手機，就能隨時隨地“變身”圣斗士，
又一童年夢想被實作了有木有！
如果不想打開攝像頭，也可以只用一張照片，就能成功“變裝”：
不過，要實作這樣貼合的效果并不容易，單從技術本身來看，就充滿了挑戰性，
在他們之前，甚至根本就沒有人將這類技術應用到手機上，
而整個專案也是聯合渲染、設計兩個團隊，一鼓作氣耗時10個月才完成，
畢竟要守護心中的雅典娜，多少付出都是值得，
電影游戲界的“重金特效師”
這項耗時10個月打造的技術，就是好萊塢大片和3A（高開發成本）游戲大作中才會用到的動作捕捉，
說到這項技術，或許有的人還會感到陌生，但像《阿凡達》《指環王》這樣的好萊塢電影、或是《刺客信條》《生化危機》這樣的3A游戲，你一定聽說過，
沒錯，這其中的許多經典特效、角色動作設計，都采用了動作捕捉技術，
由于能直接記錄動作，這項技術能大幅縮短制作特效的時間，同時能讓角色表情、動作看起來更真實，
對手K影片設計師來說，能降低設計作業量；對虛擬直播（Vtuber）、體育和醫療等領域來說，動作捕捉不僅能實作逼真的動作還原，還能實作實時動作記錄，
聽起來非常誘人，但這其實是一項高門檻技術，
首先，要想實作逼真的動作還原效果，就必須對硬體提出高要求，主流的慣性和光學動作捕捉技術，基本都需要傳感器，便宜的效果還不好，
以（慣性動捕）游戲《舞力全開》為例，雖然硬體成本低廉（甚至能用手機當傳感器），但由于只有手部傳感器，無法檢測腿部活動，體驗并不好，還誕生出了像“輪椅舞王”這樣的梗，
其次，為了將干擾、延遲降至最低，需要預留空間，以專業的Vtuber（虛擬主播）為例，他們直播所采用的動作捕捉技術，基本都需要10×10米的大房間來降低干擾，
最后，資料計算量大，動作捕捉系統獲得的只是一大堆坐標資料，后期不僅要進行專業資料處理，同時還需要高性能計算機顯卡來實作，
集硬體成本、環境、計算量等限制為一身的動作捕捉，要是之前說要把它用到手機上，可能立刻會有人說這是癡人說夢，
然而科技的發展總能給我們帶來意想不到的效果，
微視團隊中一群做計算機視覺的程式員，就只用一部手機將黃金圣斗士的鎧甲貼合在人物身上，而且確實成功了，實作了實時的處理效果，
但手機端動作捕捉技術，并不好做，
自研移動端演算法，篩選7k+頂點
只用一部普通的手機，意味著兩個難點：計算量受限、坐標深度只能靠預測，
相機生成的照片，通常只有2D資訊，要想從2D中還原出3D資訊，需要找到一個能夠預測坐標深度的函式，使之預測的3D資訊盡可能逼近真實值，
對于真實度要求很高的動作捕捉技術而言，這意味著精度和實時性都要受到挑戰，

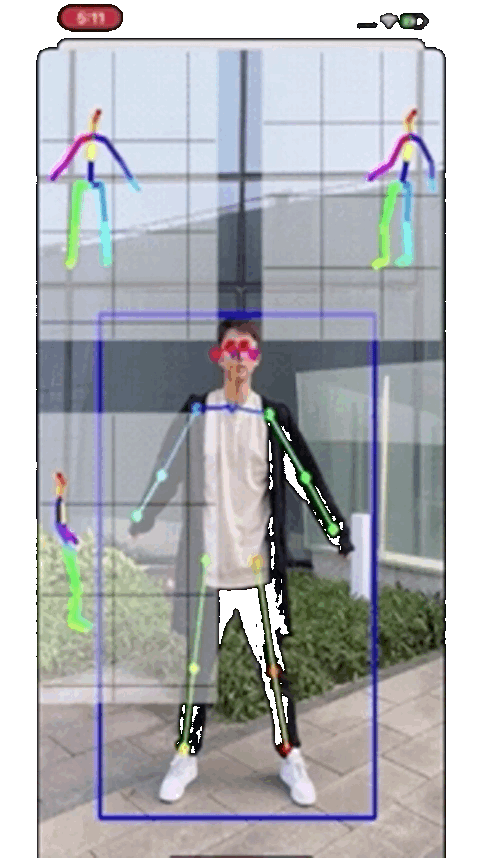

目前已有的移動端AI技術，只能實作實時動作捕捉的一部分功能，包括人體/人臉檢測、和基于2D/3D骨骼關鍵點的姿態估計技術，也就是我們常見的“火柴人”演算法，

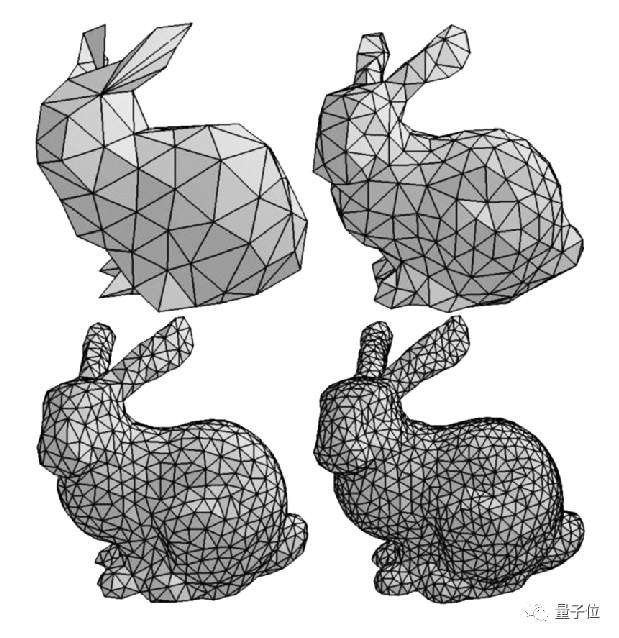

但“火柴人”演算法顯然沒有3D Mesh貼合度高，因此團隊決定，將3D Mesh搬到移動端上，自研一套基于3D Mesh的移動端姿態估計演算法，

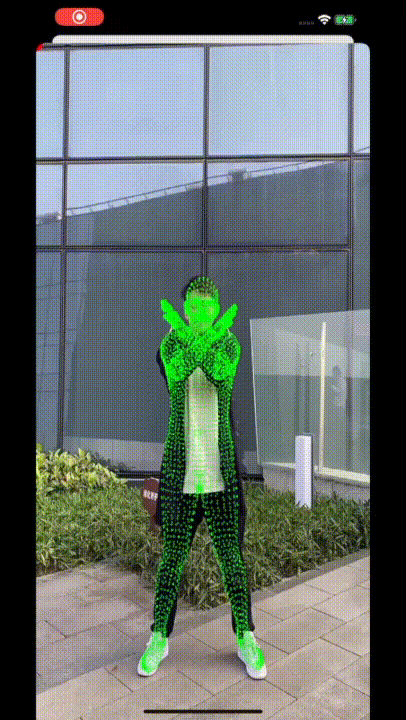

這套演算法相當于重建人體表面的7000多個特征點，以及15000多個三角面片，不僅能夠還原人體的基本動作，還能預測出人體的高矮胖瘦，
除此之外，團隊還從3個方面，對模型進行了整體優化，
其一，從動作捕捉精度和模型大小兩方面，對自研模型進行除錯，
據微視團隊表示，移動端已有的基于3D骨骼關鍵點的驅動閥，雖然可以驅動虛擬人體，在同一場景下做各種動作，但這套演算法存在一些不足，需要自行調整，
例如，演算法偶爾會出現不正常的抖動，包括虛擬人物突然“形變”的情況，如下圖腳掌翻轉，為此，團隊還給演算法加上了平滑濾波，使得人物動作看起來更真實，進一步提升模型精度，避免像下面這種抖動，
△腳掌不正常的翻轉抖動
同時，在精度以外，團隊還要保證在移動端實作3D Mesh，為了做到這一點，除了在其他模型方面盡可能整合壓縮以外，團隊也對模型本身進行了一個簡化，
其二，從資料采集來看，團隊也下了不少功夫，

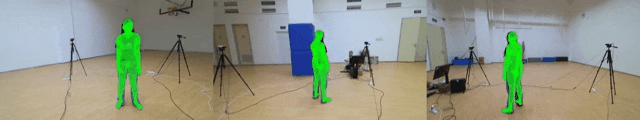

由于移動端3D Mesh資料需針對性采集，微視團隊搭建了自動化的資料采集系統，幫助快速采集到高質量動捕資料，

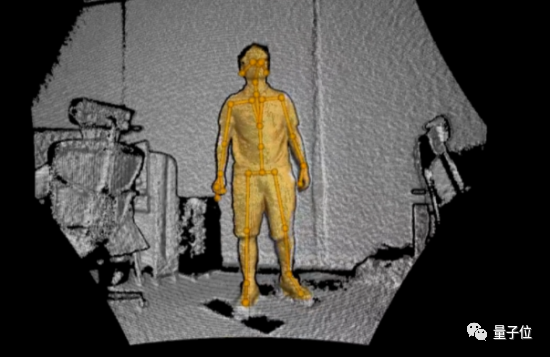

雖然Kinect的實時動作捕捉效果一般，但用于資料采集還是非常不錯的，三臺結合起來就能獲得完整的深度資訊，
為了確保模型的泛化性，除了盡可能多找18~60歲的不同人物資料進行采集以外，程式員們還采用了資料增強和半監督學習來增強模型的泛化能力，
在資料增強這塊，為了加強模型辨認人體與周圍環境的能力，程式員們將獲取到人體的mask資訊進行提取，隨機貼到其他背景的圖片上，創造出更多不同背景資訊的圖片；同時，團隊也采用了神經渲染、GAN等技術，來生成更多的訓練資料，
在半監督學習上，程式員們結合輔助任務，對2D關鍵點模型進行訓練、提升模型的泛化能力，
其三，就是團隊對實時性和特效渲染做的兼顧，
模型結構的整體設計和優化都只是“基本操作”，例如將串聯運行的模型改成并聯運行等；在推理上，團隊還基于優圖的TNN移動端深度推理框架，實作了模型的高效推理，最終將模型的推理時間從15ms降低到了11ms，
這里面的一個難點，就是要確保渲染效果和移動端性能（實時性）的兼顧，既要讓畫面看起來比較精致，又不能讓軟體運行速度太慢，

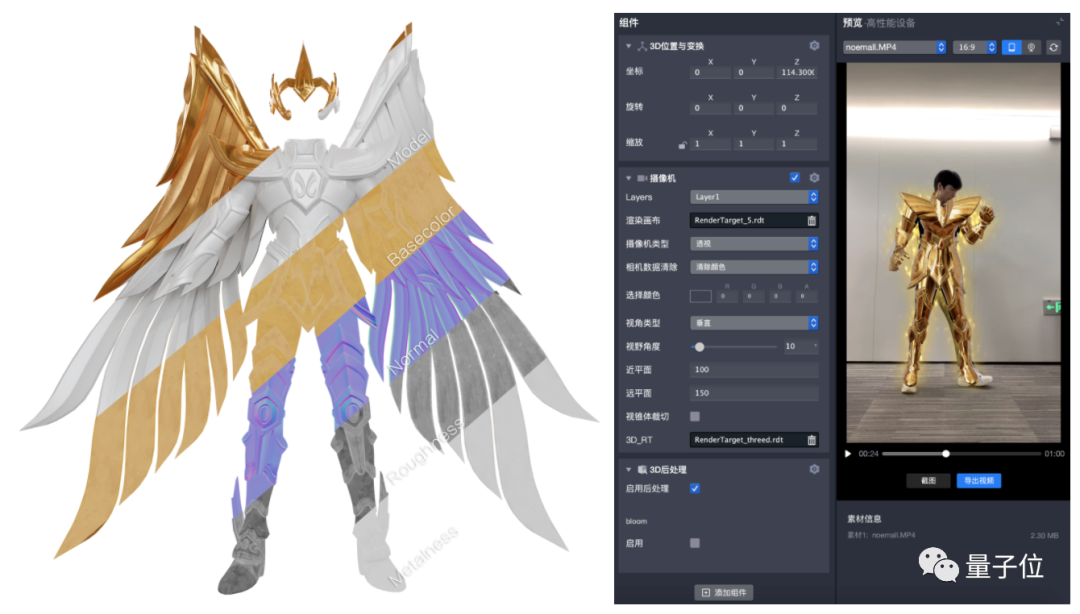

因此，團隊先采用了自研3D渲染引擎增強光影效果，并利用SSAO、IBL等技術增強陰暗角落處的陰影質量，使得整體渲染效果與目前主流手游非常接近；
同時又進一步適配不同機型，采取分級策略，確保在各種手機上都能取得不錯的運行性能，
顯然，要想實作上面這些技術，呈現出最終的圣斗士特效，微視的設計師們同樣功不可沒，
甚至可以說，微視團隊中，就連設計師也都是“技術硬核”的存在，
設計師也學代碼？
從最初產生想法、打磨研發，一直到最終呈現，10個月的時間，對于一個研發團隊來說并不短，
當中，除了技術本身的實作難度之外，還牽涉到整個系統的協同配合，
從最開始的CV技術研發、到移動端的部署，以及渲染，最后制作成一個特效工具……整個技術生產鏈條的打通需要各個團隊充分合作，
就比如，像把盔甲穿在人身上，這樣一個看似簡單的動作，就需要開發、演算法、設計三個組的同學協同調整，
一位設計組的旁友直呼：這部分的鉆研和調整超過了制作模型的時間，
但即便如此，他們也有自己的制勝法寶，
首先，目標一致，
大概也是因為圍繞圣斗士這一主題，團隊內部也有很多的年輕人，所以整個技術磨合階段并沒有出現過什么Battle，
嗯，為了同一個夢想，各自都在燃燒自己的小宇宙！
另外小小劇透一下，由于整個鏈條已經打通，接下來團隊會用技術做一些發散，嘗試其他IP角色，
（瘋狂暗示）
其次，就是技術思維，
即便是與核心技術沒有那么強關系的設計組，也坦言前沿技術的更迭很快，
可能去年學的新技術，可能到今年就已經過時了，要多花時間一些時間鉆研前沿技術，
尤其是在被問到給當前要畢業的設計同學建議時，更是言簡意賅：
學點代碼，很有幫助，
確實很技術，很硬核，
一邊不斷接觸各種前沿技術，享受著從研發到落地整個鏈條，另一邊還能完成“拯救世界”和“守護女神”的夢想，這是團隊內部提及最多的成就感，
也唯因如此，才能將硬核技術攻克下來，成為每個人都能觸達的好玩特效，
最后還想再替相信「光」的年輕人問一句：
奧特曼，真的不打算安排上么？
（PS：想要變身黃金圣斗士的朋友，帶上照片戳“閱讀原文”即可玩耍~）
