網路工程與組網技術——綜合實驗

2021-07-28 17:36:15 軟體設計

實驗說明

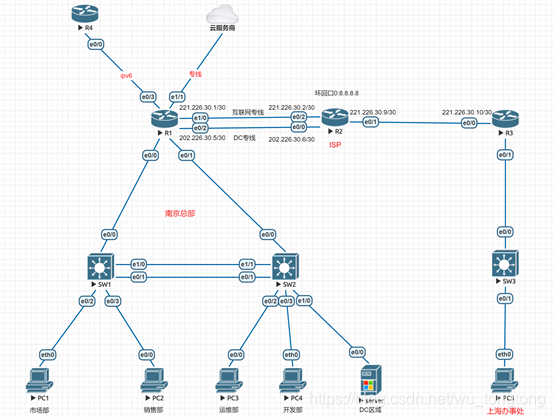

網路拓撲

在這里插入圖片描述

實驗任務及配置

網路劃分

部門網段VLAN網關
市場部（30人）192.168.10.0/26Vlan 10192.168.10.62
銷售部（13人）192.168.10.128/28Vlan 20192.168.10.142
運維部（3人）192.168.10.144/29Vlan 11192.168.10.150
開發部（40人）192.168.10.64/26Vlan 21192.168.10.126
上海辦事處（20人）192.168.20.0/24Vlan 12192.168.20.254
資料中心210.28.91.0/24Vlan 61210.28.91.254
市場部（IPV6）2001:250:a160:4::/642001:250:a160:4::2
銷售部（IPV6）2001:250:a160:5::/642001:250:a160:5::2
運維部（IPV6）2001:250:a160:6::/642001:250:a160:6::2
開發部（IPV6）2001:250:a160:7::/642001:250:a160:7::2
上海辦事處（IPV6）2001:250:a160:1::/642001:250:a160:1::2
資料中心（IPV6）2001:250:a160:8::/642001:250:a160:8::2
R4（IPV6）2001:250:a160::/642001:250:a160::2
互聯IPV4網段IPV6網段
R1-SW1192.168.255.8/302001:250:a160:9::/64
R1-SW2192.168.255.12/302001:250:a160:10::/64
SW1-SW2192.168.255.0/30
R3-SW3192.168.255.16/302001:250:a160:2::/64
R1-R3192.168.255.20/302001:250:a160:3::/64

IP及VLAN規劃

#PC1配置
VPCS> set pcname PC1

#PC2配置
Router(config)#hostname PC2
PC2(config)#interface e0/0
PC2(config-if)#no shutdown
PC2(config-if)#ip address 192.168.10.129 255.255.255.240
PC2(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.142

#PC3配置
Router(config)#hostname PC3
PC3(config)#interface e0/0
PC3(config-if)#no shutdown
PC3(config-if)#ip address 192.168.10.145 255.255.255.248
PC3(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.150

#PC4配置
VPCS> set pcname PC4
PC4> ip 192.168.10.65/26 192.168.10.126

#PC5配置
VPCS> set pcname PC5
PC5> ip 192.168.20.1/24 192.168.20.254

#SERVER配置
Router(config)#hostname SERVER
SERVER(config)#interface e0/0
SERVER(config-if)#no shutdown
SERVER(config-if)#ip address 210.28.91.1 255.255.255.0
SERVER(config)#ip route 0.0.0.0 0.0.0.0 210.28.91.254

#R4配置
Route(config)#hostname R4
R4(config)#interface e0/0
R4(config-if)#no shutdown
R4(config-if)#ipv6 address 2001:250:a160::1/64

#R1配置
Router(config)#hostname R1
R1(config)#interface e0/0
R1(config-if)#no shutdown
R1(config-if)#ip address 192.168.255.9 255.255.255.252
R1(config-if)#interface e0/1
R1(config-if)#no shutdown
R1(config-if)#ip address 192.168.255.13 255.255.255.252
R1(config-if)#interface e0/2
R1(config-if)#no shutdown
R1(config-if)#ip address 202.226.30.5 255.255.255.252
R1(config-if)#interface e1/0
R1(config-if)#no shutdown
R1(config-if)#ip address 221.226.30.1 255.255.255.252
R1(config-if)#interface e0/3
R1(config-if)#no shutdown
R1(config-if)#ipv6 address 2001:250:a160::2/64

#R2配置
Router(config)#hostname R2
R2(config)#interface loopback0
R2(config-if)#no shutdown
R2(config-if)#ip address 8.8.8.8 255.255.255.0
R2(config-if)#interface e0/0
R2(config-if)#no shutdown
R2(config-if)#ip address 202.226.30.6 255.255.255.252
R2(config-if)#interface e0/1
R2(config-if)#no shutdown
R2(config-if)#ip address 221.226.30.9 255.255.255.252
R2(config-if)#interface e0/2
R2(config-if)#no shutdown
R2(config-if)#ip address 221.226.30.2 255.255.255.252

#R3配置
Router(config)#hostname R3
R3(config)#interface e0/0
R3(config-if)#no shutdown
R3(config-if)#ip address 221.226.30.10 255.255.255.252
R3(config-if)#interface e0/1
R3(config-if)#no shutdown
R3(config-if)#ip address 192.168.255.17 255.255.255.252

#SW3配置
Switch(config)#hostname SW3
SW3(config)#vlan 12
SW3(config-vlan)#interface vlan 12
SW3(config-if)#no shutdown
SW3(config-if)#ip address 192.168.20.254 255.255.255.0
SW3(config-if)#interface e0/1
SW3(config-if)#no shutdown
SW3(config-if)#switchport access vlan 12
SW3(config-if)#vlan 22
SW3(config-vlan)#interface vlan 22
SW3(config-if)#no shutdown
SW3(config-if)#ip address 192.168.255.18 255.255.255.0
SW3(config-if)#interface e0/0
SW3(config-if)#no shutdown
SW3(config-if)#switchport access vlan 22

#SW1配置
Switch(config)#hostname SW1
SW1(config)#vlan 10
SW1(config-vlan)#interface vlan 10
SW1(config-if)#no shutdown
SW1(config-if)#ip address 192.168.10.62 255.255.255.192
SW1(config-if)#interface e0/2
SW1(config-if)#no shutdown
SW1(config-if)#switchport access vlan 10
SW1(config-if)#vlan 20
SW1(config-vlan)#interface vlan 20
SW1(config-if)#no shutdown
SW1(config-if)#ip address 192.168.10.142 255.255.255.240
SW1(config-if)#interface e0/3
SW1(config-if)#no shutdown
SW1(config-if)#switchport access vlan 20
SW1(config-if)#vlan 50
SW1(config-vlan)#interface vlan 50
SW1(config-if)#no shutdown
SW1(config-if)#ip address 192.168.255.10 255.255.255.252
SW1(config-if)#interface e0/0
SW1(config-if)#no shutdown
SW1(config-if)#switchport access vlan 50

#SW2配置
Switch(config)#hostname SW2
SW2(config)#vlan 11
SW2(config-vlan)#interface vlan 11
SW2(config-if)#no shutdown
SW2(config-if)#ip address 192.168.10.150 255.255.255.248
SW2(config-if)#interface e0/2
SW2(config-if)#no shutdown
SW2(config-if)#switchport access vlan 11
SW2(config)#vlan 21
SW2(config-vlan)#interface vlan 21
SW2(config-if)#no shutdown
SW2(config-if)#ip address 192.168.10.126 255.255.255.192
SW2(config-if)#interface e0/3
SW2(config-if)#no shutdown
SW2(config-if)#switchport access vlan 21
SW2(config)#vlan 51
SW2(config-vlan)#interface vlan 51
SW2(config-if)#no shutdown
SW2(config-if)#ip address 192.168.255.14 255.255.255.252
SW2(config-if)#interface e0/0
SW2(config-if)#no shutdown
SW2(config-if)#switchport access vlan 51
SW2(config)#vlan 61
SW2(config-vlan)#interface vlan 61
SW2(config-if)#no shutdown
SW2(config-if)#ip address 210.28.91.254 255.255.255.0
SW2(config-if)#interface e1/0
SW2(config-if)#no shutdown
SW2(config-if)#switchport access vlan 61

DHCP配置

市場部門使用DHCP來為用戶下發V4地址，請在接入設備上配置DHCP服務，dns為 114.114.114.114，地址租期為24小時，地址池中排除網關地址，

#SW1配置
SW1(config)#service dhcp
SW1(config)#ip dhcp excluded-address 192.168.10.62
SW1(config)#ip dhcp pool dhcp-pool1
SW1(dhcp-config)#network 192.168.10.0 255.255.255.192
SW1(dhcp-config)#dns-server 114.114.114.114
SW1(dhcp-config)#default-router 192.168.10.62
SW1(dhcp-config)#lease 1

#PC1配置
PC1>ip dhcp

遠程配置管理

為了管理方便，總部SW1、SW2、R1上配置TELNET服務，只允許運維部門訪問登陸，用戶名為se，密碼為lab@seu，并請加密登錄密碼，

#R1配置
R1(config)#username se secret lab@seu
R1(config)#line vty 0 4
R1(config-line)#login local
R1(config-line)#transport input telnet

#SW1配置
SW1(config)#username se secret lab@seu
SW1(config)#line vty 0 4
SW1(config-line)#login local
SW1(config-line)#transport input telnet

#SW2配置
SW2(config)#username se secret lab@seu
SW2(config)#line vty 0 4
SW2(config-line)#login local
SW2(config-line)#transport input telnet

防止環路

為了防止環路產生，將總部SW1和SW2之間兩條線路做成聚合鏈路，

#SW1配置
SW1(config)#interface range e0/1-1,e1/0-0
SW1(config-if-range)#channel-group 1 mode active
SW1(config)#vlan 30
SW1(config-vlan)#interface vlan 30
SW1(config-if)#no shutdown
SW1(config-if)#ip address 192.168.255.1 255.255.255.252
SW1(config-if)#interface range e0/1-1,e1/0-0
SW1(config-if-range)#switchport access vlan 30

#SW2配置
SW2(config)#interface range e1/1-1,e0/1-1
SW2(config-if-range)#channel-group 1 mode passive
SW2(config)#vlan 30
SW2(config-vlan)#interface vlan 30
SW2(config-if)#no shutdown
SW2(config-if)#ip address 192.168.255.2 255.255.255.252
SW2(config-if)#interface range e1/1-1,e0/1-1
SW2(config-if-range)#swtichport access vlan 30

路由配置

  • 南京總部SW1、SW2、R1之間運行OSPF協議，
#R1配置
R1(config)#router ospf 100
R1(config-router)#router-id 1.1.1.1
R1(config-router)#redistribute bgp 65511 subnets
R1(config-router)#network 192.168.255.8 0.0.0.3 area 0
R1(config-router)#network 192.168.255.12 0.0.0.3 area 0
R1(config-router)#default-information originate always

#SW1配置
SW1(config)#router ospf 100
SW1(config-router)#router-id 2.2.2.2
SW1(config-router)#network 192.168.255.0 0.0.0.3 area 0
SW1(config-router)# network 192.168.255.8 0.0.0.3 area 0
SW1(config-router)#network 192.168.10.0 0.0.0.63 area 0
SW1(config-router)#network 192.168.10.128 0.0.0.15 area 0
SW1(config-router)#interface vlan 30
SW1(config-if)#ip ospf priority 0
SW1(config-if)#interface vlan 50
SW1(config-if)#ip ospf priority 0

#SW2配置
SW2(config)#router ospf 100
SW2(config-router)#router-id 3.3.3.3
SW2(config-router)# network 192.168.255.0 0.0.0.3 area 0
SW2(config-router)# network 192.168.255.12 0.0.0.3 area 0
SW2(config-router)#network 192.168.10.144 0.0.0.7 area 0
SW2(config-router)#network 192.168.10.64 0.0.0.63 area 0
SW2(config-router)#network 210.28.91.0 0.0.0.255 area 0
SW2(config-router)#interface vlan 30
SW2(config-if)#ip ospf priority 0
SW2(config-if)#interface vlan 51
SW2(config-if)#ip ospf priority 0
  • 南京總部R1和ISP的R2之間運行EBGP協議，總部AS為65511，ISP的AS為 65512，在BGP中重分發OSPF路由，
#R1配置
R1(config)#router bgp 65511
R1(config-router)#no bgp log-neighbor-changes
R1(config-router)#neighbor 221.226.30.2 remote-as 65512
R1(config-router)#neighbor 202.226.30.6 remote-as 65512
R1(config)#router bgp 65511
R1(config-router)#redistribute ospf 100

#R2配置
R2(config)#router bgp 65512
R2(config-router)#no bgp log-neighbor-changes
R2(config-router)#neighbor 221.226.30.1 remote-as 65511
R2(config-router)#neighbor 202.226.30.5 remote-as 65511
R2(config-router)#neighbor 221.226.30.10 remote-as 65512
R2(config-router)#neighbor 221.226.30.10 next-hop-self
R2(config)#router bgp 65512
R2(config-router)#redistribute connected
R2(config-router)#redistribute static
  • 上海分部內使用靜態路由協議，
#SW3配置
SW3(config)#ip route 0.0.0.0 0.0.0.0 192.168.255.17
SW3(config)#ip route 192.168.10.0 255.255.255.0 192.168.255.17

#R3配置
R3(config)# ip route 192.168.20.0 255.255.255.0 192.168.255.18
R3(config)# ip route 0.0.0.0 0.0.0.0 221.226.30.9
R3(config)#ip route 192.168.10.0 255.255.255.0 221.226.30.9

#R2配置
R2(config)#ip route 192.168.20.0 255.255.255.0 221.226.30.10
  • IPV6網路使用靜態路由
#PC1配置
PC1> ip 2001:250:a160:4::1/64

#PC2配置
PC2(config)#interface e0/0
PC2(config-if)#ipv6 address 2001:250:a160:5::1/64

#PC3配置
PC3(config)#interface e0/0
PC3(config-if)#ipv6 address 2001:250:a160:6::1/64

#PC4配置
PC4> ip 2001:250:a160:7::1/64

#SERVER配置
SERVER(config)#interface e0/0
SERVER(config-if)#ipv6 address 2001:250:a160:8::1/64

#SW1配置
SW1(config)#interface vlan 10
SW1(config-if)#ipv6 address 2001:250:a160:4::2/64
SW1(config-if)#interface vlan 20
SW1(config-if)#ipv6 address 2001:250:a160:5::2/64
SW1(config-if)#interface vlan 50
SW1(config-if)#ipv6 address 2001:250:a160:9::2/64
SW1(config)#ipv6 route ::/0 2001:250:a160:9::1
SW1(config)#ipv6 unicast-routing

#SW2配置
SW2(config)#interface vlan 11
SW2(config-if)#ipv6 address 2001:250:a160:6::2/64
SW2(config-if)#interface vlan 21
SW2(config-if)#ipv6 address 2001:250:a160:7::2/64
SW2(config-if)#interface vlan 61
SW2(config-if)#ipv6 address 2001:250:a160:8::2/64
SW2(config)#interface vlan 51
SW2(config-if)#ipv6 address 2001:250:a160:10::2/64
SW2(config)#ipv6 route ::/0 2001:250:a160:10::1
SW2(config)#ipv6 unicast-routing

#R1配置
R1(config)#interface e0/0
R1(config-if)#ipv6 address 2001:250:a160:9::1/64
R1(config-if)#interface e0/1
R1(config-if)#ipv6 address 2001:250:a160:10::1/64
R1(config)#ipv6 route 2001:250:a160:4::/64 2001:250:a160:9::2
R1(config)#ipv6 route 2001:250:a160:5::/64 2001:250:a160:9::2
R1(config)#ipv6 route 2001:250:a160:6::/64 2001:250:a160:10::2
R1(config)#ipv6 route 2001:250:a160:7::/64 2001:250:a160:10::2
R1(config)#ipv6 route 2001:250:a160:8::/64 2001:250:a160:10::2
R1(config)#ipv6 route ::/0 2001:250:a160:3::2

#R3配置
R3(config)#ipv6 route ::/0 2001:250:a160:3::1

隧道配置

南京總部出口接入了IPV6網路（R1-R4 之間連接），并分配一段V6地址給到上海辦事處，但由于中間是ISP網路，無法直接實作V6網路互通，請在R1-R3之間建立6TO4隧道實作總部與辦事處V6網路互通，

#PC5配置
PC5> ip 2001:250:a160:1::1/64

#SW3配置
SW3(config)#interface vlan 12
SW3(config-if)#ipv6 address 2001:250:a160:1::2/64
SW3(config-if)#interface vlan 22
SW3(config-if)#ipv6 address 2001:250:a160:2::1/64
SW3(config)#ipv6 route ::/0 2001:250:a160:2::2
SW3(config)#ipv6 unicast-routing

#R3配置
R3(config)#interface e0/1
R3(config-if)#ipv6 address 2001:250:a160:2::2/64
R3(config)#ipv6 route 2001:250:a160:1::/64 2001:250:a160:2::1
R3(config)#ipv6 unicast-routing

#R1配置
R1(config)#interface tunnel0
R1(config-if)#no shutdown
R1(config-if)#ipv6 enable
R1(config-if)#ipv6 address 2001:250:a160:3::1/64
R1(config-if)#tunnel source 221.226.30.1
R1(config-if)#tunnel destination 221.226.30.10
R1(config-if)#tunnel mode ipv6ip
R1(config)#ipv6 route 2001:250:a160:1::/64 2001:250:a160:3::2
R1(config)#ipv6 route 2001:250:a160:2::/64 2001:250:a160:3::2
R1(config)#ipv6 unicast-routing

#R3配置
R3(config)#interface tunnel0
R3(config-if)#no shutdown
R3(config-if)#ipv6 enable
R3(config-if)#ipv6 address 2001:250:a160:3::2/64
R3(config-if)#tunnel source 221.226.30.10
R3(config-if)#tunnel destination 221.226.30.1
R3(config-if)#tunnel mode ipv6ip
R3(config-if)#ipv6 route 2001:250:a160::/64 2001:250:a160:3::1

R4配置
R4(config)#ipv6 route ::/0 2001:250:a160::2

策略配置

  • 安全監管：
    南京總部內配置了OSPF路由協議，正常情況下SW1與SW2之間的網路互通優先走SW1-SW2之間鏈路，假設總部為了加強上網行為監管，要求跨交換機部門之間的互訪均優先通過交換機與R1之間鏈路進行通信，SW1與SW2之間鏈路只作為備份鏈路，
#SW1配置
SW1(config)#access-list 100 permit ip 192.168.10.0 0.0.0.63 192.168.10.144 0.0.0.7
SW1(config)#access-list 100 permit ip 192.168.10.0 0.0.0.63 192.168.10.64 0.0.0.63
SW1(config)#access-list 100 permit ip 192.168.10.128 0.0.0.15 192.168.10.144 0.0.0.7
SW1(config)#access-list 100 permit ip 192.168.10.128 0.0.0.15 192.168.10.64 0.0.0.63
SW1(config)#route-map out permit 10
SW1(config-route-map)#match ip address 100
SW1(config-route-map)#set ip next-hop 192.168.255.9
SW1(config)#ip local policy route-map out

#SW2配置
SW2(config)#access-list 100 permit ip 192.168.10.144 0.0.0.7 192.168.10.0 0.0.0.63
SW2(config)#access-list 100 permit ip 192.168.10.144 0.0.0.7 192.168.10.128 0.0.0.15
SW2(config)#access-list 100 permit ip 192.168.10.64 0.0.0.63 192.168.10.0 0.0.0.63
SW2(config)#access-list 100 permit ip 192.168.10.64 0.0.0.63 192.168.10.128 0.0.0.15
SW2(config)#route-map out permit 10
SW2(config-route-map)#match ip address 100
SW2(config-route-map)#set ip next-hop 192.168.255.13
SW2(config)#ip local policy route-map out
  • 帶寬優化：
    由于DC區域出外網流量較大，為了保障公司內部員工訪問互聯網的帶寬，需請實作DC區域與8.8.8.8之間來往流量優先走DC專線，其它區域與8.8.8.8之間的流量優先走互聯網專線，二者相互備份，
    MED屬性是BGP路由的metric，MED在AS之間交換，AS使用本地優先級屬性來影響自己的出站選擇，而用MED來影響另一個AS的出站選擇，與其他路由協議的metric相同，MED值越小，優先級越高，
#R2配置
R2(config)#access-list 111 permit ip 192.168.10.0 0.0.0.255 8.8.8.0 0.0.0.255
R2(config)#access-list 112 permit ip 210.28.91.0 0.0.0.255 8.8.8.0 0.0.0.255
R2(config)#access-list 99 permit any
R2(config)#route-map bgp1 permit 10
R2(config-route-map)#match ip address 111
R2(config-route-map)#set metric 1000
R2(config)#route-map bgp1 permit 20
R2(config-route-map)#match ip address 112
R2(config-route-map)#set metric 2000
R2(config)#route-map bgp1 permit 30
R2(config-route-map)#match ip address 99
R2(config)#router bgp 65512
R2(config-router)#neighbor 221.226.30.1 route-map bgp1 out   #互聯專線

R2(config)#route-map bgp2 permit 10
R2(config-route-map)#match ip address 111
R2(config-route-map)#set metric 2000
R2(config)#route-map bgp2 permit 20
R2(config-route-map)#match ip address 112
R2(config-route-map)#set metric 1000
R2(config)#route-map bgp2 permit 30
R2(config-route-map)#match ip address 99
R2(config)#router bgp 65512
R2(config-router)#neighbor 202.226.30.5 route-map bgp2 out   #DC專線

#R1配置
R1(config)#access-list 1 permit 192.168.10.0 0.0.0.255
R1(config)#access-list 2 permit 210.28.91.0 0.0.0.255
R1(config)#access-list 99 permit any
R1(config)#route-map bgp1 permit 10
R1(config-route-map)#match ip address 1
R1(config-route-map)#set metric 1000
R1(config)#route-map bgp1 permit 20
R1(config-route-map)#match ip address 2
R1(config-route-map)#set metric 2000
R1(config)#route-map bgp1 permit 30
R1(config-route-map)#match ip address 99
R1(config)#router bgp 65511
R1(config-router)#neighbor 221.226.30.2 route-map bgp1 out   #互聯專線

R1(config)#route-map bgp2 permit 10
R1(config-route-map)#match ip address 1
R1(config-route-map)#set metric 2000
R1(config)#route-map bgp2 permit 20
R1(config-route-map)#match ip address 2
R1(config-route-map)#set metric 1000
R1(config)#route-map bgp2 permit 30
R1(config-route-map)#match ip address 99
R1(config)#router bgp 65511
R1(config-router)#neighbor 202.226.30.6 route-map bgp2 out   #DC專線

安全機制

  • 請在開發部接入交換機已接入的終端介面上配置MAC地址系結，防止員工私自接入其它終端設備，
#SW2配置
SW2(config)#interface e0/3
SW2(config-if)#switchport port-security mac-address 0050.7966.680c
SW2(config-if)#switchport port-security maximum 1
SW2(config-if)#switchport port-security violation shutdown
SW2(config-if)#switchport mode access
SW2(config-if)#switchport port-security
  • 禁止總部內銷售部和市場部包含ICMP的流量訪問DC區域，
#R1配置
R1(config)#access-list 101 deny icmp 192.168.10.0 0.0.0.63 210.28.91.0 0.0.0.255
R1(config)# access-list 101 deny icmp 192.168.10.128 0.0.0.15 210.28.91.0 0.0.0.255
R1(config)#access-list 101 permit ip any any
R1(config)#interface e0/0
R1(config-if)#ip access-group 101 in
  • 考慮到上海辦事處經常需要訪問總部DC區域的服務器進行上傳和下載資料，為了保障流量的安全性，請在R1和R3之間原有的6TO4隧道上添加V4互聯，使得辦事處與總部 DC區域之間的流量通過隧道直接傳遞，并通過IPSEC來對隧道流量進行加密，
#R1配置
R1(config)#crypto isakmp policy 2
R1(config-isakmp)#hash md5
R1(config-isakmp)#authentication pre-share
R1(config-isakmp)#group 2
R1(config)#crypto isakmp key lab6 address 221.226.30.10
R1(config)#crypto ipsec transform-set tor3 esp-des esp-md5-hmac
R1(cfg-crypto-trans)#mode transport
R1(config)#crypto ipsec profile ipsec
R1(ipsec-profile)#set transform-set tor3
R1(ipsec-profile)#interface tunnel0
R1(config-if)#tunnel mode ipip
R1(config-if)#ip address 192.168.255.21 255.255.255.252
R1(config-if)#tunnel protection ipsec profile ipsec
R1(config)#ip route 192.168.20.0 255.255.255.0 192.168.255.22

#R3配置
R3(config)#crypto isakmp policy 2
R3(config-isakmp)#hash md5
R3(config-isakmp)#authentication pre-share
R3(config-isakmp)#group 2
R3(config)#crypto isakmp key lab6 address 221.226.30.1
R3(config)#crypto ipsec transform-set tor1 esp-des esp-md5-hmac
R3(cfg-crypto-trans)#mode transport
R3(config)#crypto ipsec profile ipsec
R3(ipsec-profile)#set transform-set tor1
R3(config-if)#interface tunnel0
R3(config-if)#tunnel mode ipip
R3(config-if)#ip address 192.168.255.22 255.255.255.252
R3(config-if)#tunnel protection ipsec profile ipsec
R3(config)#ip route 210.28.91.0 255.255.255.0 192.168.255.21

NAT 配置

公司在某云服務商租用了一批云主機來建立公司網站等應用，總部與云服務商之間通過光纖線路發送公司內部與云主機之間的流量，總部R1通過此線路與云服務商建立EBGP鄰居關系，云服務商的AS為65513，請配置BGP與云服務商建立鄰居關系，使得R1能夠學到云主機的明細路由，另外配置NAT使公司內部訪問云主機的時候地址都轉換為R1與云服務商相連接的介面地址，

#R1配置
R1(config)#interface e1/1
R1(config-if)#no shutdown
R1(config-if)#ip address 172.20.2.16 255.255.255.0
R1(config)#ip route 0.0.0.0 0.0.0.0 172.20.2.254
R1(config)#router bgp 65511
R1(config-router)#no bgp log-neighbor-changes
R1(config-router)#neighbor 172.20.2.254 remote-as 65513

R1(config)#access-list 5 permit 192.168.10.0 0.0.0.255
R1(config)#access-list 5 permit 192.168.20.0 0.0.0.255
R1(config)#ip nat inside source list 5 interface e1/1 overload
R1(config)#interface e0/0
R1(config-if)#ip nat inside
R1(config-if)#interface e0/1
R1(config-if)#ip nat inside
R1(config-if)#interface e0/2
R1(config-if)#ip nat inside
R1(config-if)#interface e1/0
R1(config-if)#ip nat inside
R1(config-if)#interface e1/1
R1(config-if)#ip nat outside

轉載請註明出處，本文鏈接：https://www.uj5u.com/ruanti/290490.html

標籤：其他

上一篇：太棒了 | 辭職之后，去了一趟新疆！

下一篇：MQ 正在變成臭水溝

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 面試突擊第一季，第二季，第三季

    第一季必考 https://www.bilibili.com/video/BV1FE411y79Y?from=search&seid=15921726601957489746 第二季分布式 https://www.bilibili.com/video/BV13f4y127ee/?spm_id_fro ......

    uj5u.com 2020-09-10 05:35:24 more
  • 第三單元作業總結

    1.前言 這應該是本學期最后一次寫作業總結了吧。總體來說，對作業的節奏也差不多掌握了，作業做起來的效率也更高了。雖然和之前的作業一樣，作業中都要用到新的知識，但是相比之前，更加懂得了如何利用工具以及資料。雖然之間卡過殼，但總體而言，這幾次作業還算完成的比較好。 2.作業程序總結 相比前兩個單元，此單 ......

    uj5u.com 2020-09-10 05:35:41 more
  • 北航OO（2020）第四單元博客作業暨課程總結博客

    北航OO（2020）第四單元博客作業暨課程總結博客 本單元作業的架構設計 在本單元中，由于UML圖具有比較清晰的樹形結構，因此我對其中需要進行查詢操作的元素進行了包裝，在樹的父節點中存盤所有孩子的參考。考慮到性能問題，我采用了快取機制，一次查詢后盡可能快取已經遍歷過的資訊，以減少遍歷次數。 本單元我 ......

    uj5u.com 2020-09-10 05:35:48 more
  • BUAA_OO_第四單元

    一、UML決議器設計 ? 先看下題目：第四單元實作一個基于JDK 8帶有效性檢查的UML(Unified Modeling Language)類圖，順序圖，狀態圖分析器 MyUmlInteraction，實際上我們要建立一個有向圖模型，UML中的物件（元素）可能與同級元素連接，也可與低級元素相連形成 ......

    uj5u.com 2020-09-10 05:35:54 more
  • 6.1邏輯運算子

    邏輯運算子 1. && 短路與 運算式1 && 運算式2 01.運算式1為true并且運算式2也為true 整體回傳為true 02.運算式1為false，將不會執行運算式2 整體回傳為false 03.只要有一個運算式為false 整體回傳為false 2. || 短路或 運算式1 || 運算式2 ......

    uj5u.com 2020-09-10 05:35:56 more
  • BUAAOO 第四單元 & 課程總結

    1. 第四單元：StarUml檔案決議 本單元采用了圖模型決議UML。 UML檔案可以抽象為圖、子圖、邊的邏輯結構。 在實作中，圖的節點包括類、介面、屬性，子圖包括狀態圖、順序圖等。 采用了三次遍歷UML元素的方法建圖，第一遍遍歷建點，第二、三次遍歷設定屬性、連邊，實作圖物件的初始化。這里借鑒了一些 ......

    uj5u.com 2020-09-10 05:36:06 more
  • 談談我對C# 多型的理解

    面向物件三要素：封裝、繼承、多型。 封裝和繼承，這兩個比較好理解，但要理解多型的話，可就稍微有點難度了。今天，我們就來講講多型的理解。 我們應該經常會看到面試題目：請談談對多型的理解。 其實呢，多型非常簡單，就一句話：呼叫同一種方法產生了不同的結果。 具體實作方式有三種。 一、多載 多載很簡單。 p ......

    uj5u.com 2020-09-10 05:36:09 more
  • Python 資料驅動工具：DDT

    背景 python 的unittest 沒有自帶資料驅動功能。 所以如果使用unittest，同時又想使用資料驅動，那么就可以使用DDT來完成。 DDT是 “Data-Driven Tests”的縮寫。 資料：http://ddt.readthedocs.io/en/latest/ 使用方法 dd. ......

    uj5u.com 2020-09-10 05:36:13 more
  • Python里面的xlrd模塊詳解

    那我就一下面積個問題對xlrd模塊進行學習一下： 1.什么是xlrd模塊？ 2.為什么使用xlrd模塊？ 3.怎樣使用xlrd模塊？ 1.什么是xlrd模塊？ ?python操作excel主要用到xlrd和xlwt這兩個庫，即xlrd是讀excel，xlwt是寫excel的庫。 今天就先來說一下xl ......

    uj5u.com 2020-09-10 05:36:28 more
  • 當我們創建HashMap時，底層到底做了什么？

    jdk1.7中的底層實作程序（底層基于陣列+鏈表） 在我們new HashMap()時，底層創建了默認長度為16的一維陣列Entry[ ] table。當我們呼叫map.put(key1,value1)方法向HashMap里添加資料的時候： 首先，呼叫key1所在類的hashCode()計算key1 ......

    uj5u.com 2020-09-10 05:36:38 more
最新发布
  • 【中介者設計模式詳解】C/Java/JS/Go/Python/TS不同語言實作

    * 中介者模式是一種行為型設計模式，它可以用來減少類之間的直接依賴關系，
    * 將物件之間的通信封裝到一個中介者物件中，從而使得各個物件之間的關系更加松散。
    * 在中介者模式中，物件之間不再直接相互互動，而是通過中介者來中轉訊息。 ......

    uj5u.com 2023-04-20 08:20:47 more
  • 露天煤礦現場調研和交流案例分享

    他們集團的資訊化公司及研究院在一個礦區正在做智能礦山的統一平臺的 試點，專案投資大概1億，包括了礦山的各方面的內容，顯示得我們這次交流有點多余。他們2年前開始做智能礦山的規劃，有很多煤礦行業專家的加持，他們的描述是非常完美，但是去年底應該上線的平臺，現在還沒有看到影子。他們確實有很多場景需求，但是被... ......

    uj5u.com 2023-04-20 08:20:25 more
  • 《社區人員管理》實戰案例設計&個人案例分享

    設計是一個讓人夢想成真程序，開始編碼、測驗、除錯之前進行需求分析和架構設計，才能保證關鍵方面都做正確 ......

    uj5u.com 2023-04-20 08:20:17 more
  • 軟體架構生態化-多角色交付的探索實踐

    作為一個技術架構師，不僅僅要緊跟行業技術趨勢，還要結合研發團隊現狀及痛點，探索新的交付方案。在日常中，你是否遇到如下問題 “ 業務需求排期長研發是瓶頸；非研發角色感受不到研發技改提效的變化；引入ISV 團隊又擔心質量和安全，培訓周期長“等等，基于此我們探索了一種新的技術體系及交付方案來解決如上問題。 ......

    uj5u.com 2023-04-20 08:20:10 more
  • 【中介者設計模式詳解】C/Java/JS/Go/Python/TS不同語言實作

    * 中介者模式是一種行為型設計模式，它可以用來減少類之間的直接依賴關系，
    * 將物件之間的通信封裝到一個中介者物件中，從而使得各個物件之間的關系更加松散。
    * 在中介者模式中，物件之間不再直接相互互動，而是通過中介者來中轉訊息。 ......

    uj5u.com 2023-04-20 08:19:44 more
  • 露天煤礦現場調研和交流案例分享

    他們集團的資訊化公司及研究院在一個礦區正在做智能礦山的統一平臺的 試點，專案投資大概1億，包括了礦山的各方面的內容，顯示得我們這次交流有點多余。他們2年前開始做智能礦山的規劃，有很多煤礦行業專家的加持，他們的描述是非常完美，但是去年底應該上線的平臺，現在還沒有看到影子。他們確實有很多場景需求，但是被... ......

    uj5u.com 2023-04-20 08:19:07 more
  • 《社區人員管理》實戰案例設計&個人案例分享

    設計是一個讓人夢想成真程序，開始編碼、測驗、除錯之前進行需求分析和架構設計，才能保證關鍵方面都做正確 ......

    uj5u.com 2023-04-20 08:18:57 more
  • 軟體架構生態化-多角色交付的探索實踐

    作為一個技術架構師，不僅僅要緊跟行業技術趨勢，還要結合研發團隊現狀及痛點，探索新的交付方案。在日常中，你是否遇到如下問題 “ 業務需求排期長研發是瓶頸；非研發角色感受不到研發技改提效的變化；引入ISV 團隊又擔心質量和安全，培訓周期長“等等，基于此我們探索了一種新的技術體系及交付方案來解決如上問題。 ......

    uj5u.com 2023-04-20 08:18:49 more
  • 05單件模式

    #經典的單件模式 public class Singleton { private static Singleton uniqueInstance; //一個靜態變數持有Singleton類的唯一實體。 // 其他有用的實體變數寫在這里 //構造器宣告為私有，只有Singleton可以實體化這個類! ......

    uj5u.com 2023-04-19 08:42:51 more
  • 【架構與設計】常見微服務分層架構的區別和落地實踐

    軟體工程的方方面面都遵循一個最基本的道理：沒有銀彈，架構分層模型更是如此，每一種都有各自優缺點，所以請根據不同的業務場景，并遵循簡單、可演進這兩個重要的架構原則選擇合適的架構分層模型即可。 ......

    uj5u.com 2023-04-19 08:42:41 more

Copyright © 2010-2020 有解無憂
