前言：
學習完5G的認知，我們嘗試初探5G，了解5G網路的模型，掌握用戶資訊的傳遞程序，以及端到端和點到點的區別；
1.計算機網路：
計算機網路是指由通信線路互相連接的許多自主作業的計算機構成的集合體，各個部件之間以何種規則進行通信，就是網路模型研究的問題，網路模型一般是指OSI七層參考模型和TCP/IP四層參考模型，這兩個模型在網路中應用最為廣泛，
這是OSI七層參考模型和思科的TCP/IP四層參考模型對比圖；
2.分層思想：
分層的含義： 將復雜的流程分解為幾個功能相對單一的子程序
作用：
1.整個流程更加清晰，復雜問題簡單化
2.更容易發現問題并針對性的解決問題
3.OSI七層參考模型：
是國際標準化組織（ISO）1984年頒布了開放系統互連（OSI）參考模型
一個開放式體系結構，將網路分為七層；
OSI七層模型：
高三層：【應用層，表示層，會話層】--主要面向用戶
承上啟下：傳輸層
低三層：【網路層，資料鏈路層，物理層】--主要面向硬體
| 高三層：面向用戶 | 應用層 | 作用 | 網路服務與最終用戶的一個介面 |
| 表示層 | 資料的表示，安全，壓縮 | ||
| 會話層 | 建立，管理，中止會話 | ||
| 承上啟下作用 | 傳輸層 | 定義傳輸資料的埠號，以及流控和差錯校驗 | |
| 低三層：面向硬體 | 網路層 | 進行邏輯地址尋址，實作不同網路間的路徑選擇 | |
| 資料鏈路層 | 建立邏輯連接，進行硬體地址尋址，差錯檢驗等功能 | ||
| 物理層 | 建立，維護，斷開物理連接 |
4.TCP/IP的四層、五層模型與OSI七層模型的對應關系：
TCP/IP參考模型：
思科的是4層模型：應用層，傳輸層，網路層，網路介面層
華為的是5層模型：應用層，傳輸層，網路層，資料鏈路層，物理層
| TCP/IP模型 | ||
| 思科（4層模型） 1984年 | 華為（5層模型） 20世紀90年代 | OSI七層模型 1984年 |
| 應用層 | 應用層 | 應用層 |
| 表示層 | ||
| 會話層 | ||
| 傳輸層 | 傳輸層 | 傳輸層 |
| 網路層 | 網路層 | 網路層 |
| 網路介面層 | 資料鏈路層 | 資料鏈路層 |
| 物理層 | 物理層 | |
5.端到端和點到點的區別？
端到端是由無數的點到點實作和組成的；
點到點是網路層的，端到端是傳輸層的，
- 點到點是物理拓撲，如光纖，就必須是點到點連接，DDN專線也是，即兩頭各一個機器中間不能有機器，
- 端到端是網路連接，網路要通信，必須建立連接，不管有多遠，中間有多少機器，都必須在兩頭（源和目的）間建立連接，一旦連接建立起來，就說已經是端到端連接了，即端到端是邏輯鏈路，這條路可能經過了很復雜的物理路線，但兩端主機不管，只認為是有兩端的連接，而且一旦通信完成，這個連接就釋放了，物理線路可能又被別的應用用來建立連接了，TCP就是用來建立這種端到端連接的一個具體協議，SPX也是，

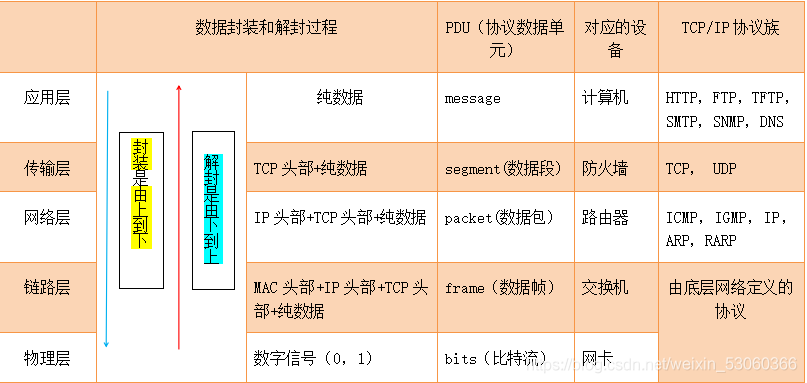

6.資料封裝與解封的程序與TCP/IP協議族，以及設備與層的對應關系：
封裝是自上而下，解封是自下而上，

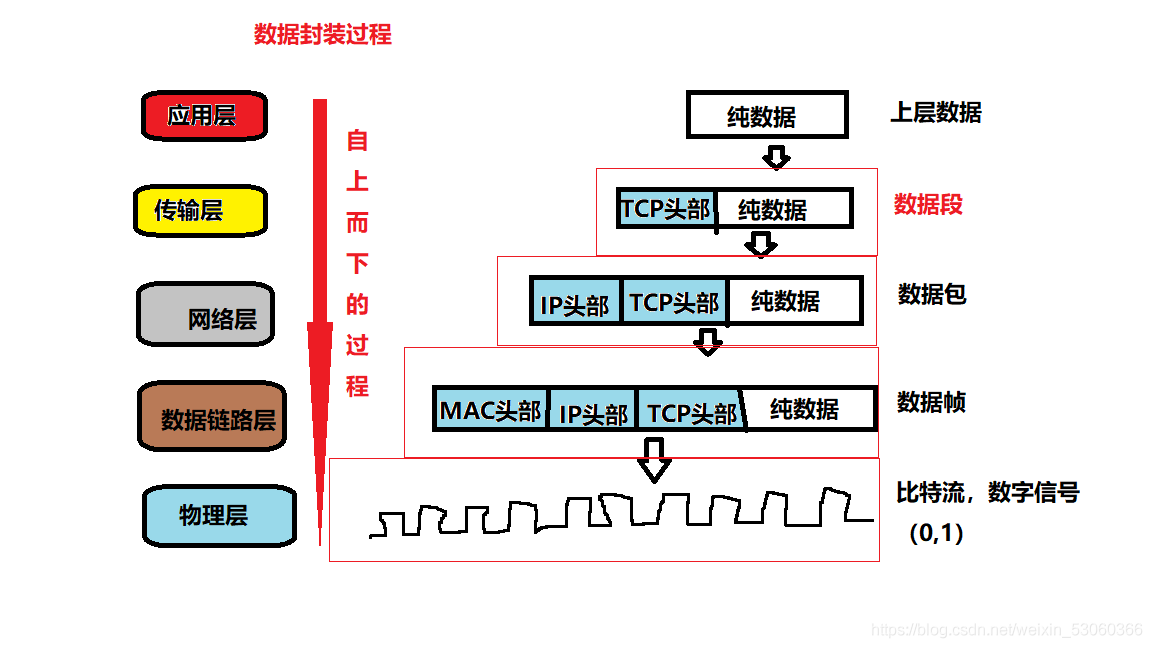

資料封裝程序：
應用層----傳輸層----網路層----資料鏈路層----物理層；

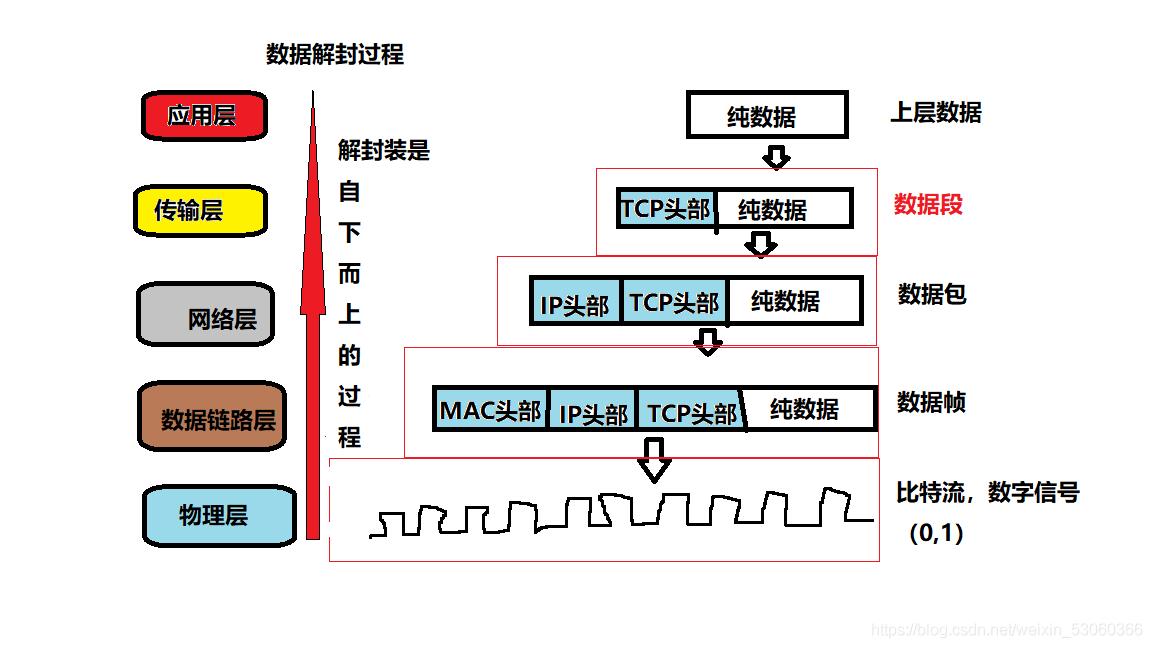

資料解封裝程序：
物理層----資料鏈路層----網路層----傳輸層層----應用層；
這里幫助大家理解：
7.應用層和傳輸層的關系：
傳輸層協議添加埠就可以標識應用層協議，應用層協議代表著服務器上的服務，服務器上的服務如果對客戶端提供服務，必須在TCP或UDP埠偵聽客戶端的請求，
傳輸層的協議TCP或UDP加上埠就可以標識一個應用層協議；
分享常見的應用層協議和傳輸層協議之間的關系：
| FTP默認使用TCP的21埠標識HTTP默認使用TCP的80埠標識 |
| SMTP默認使用TCP的25埠標識 |
| POP3默認使用TCP的110埠 |
| HTTPS默認使用TCP的443埠 |
| DNS使用UDP的53埠 |
| 遠程桌面協議（RDP）默認使用TCP的3389埠 |
| Telnet使用TCP的23埠 |
| Windows訪問共享資源使用TCP的445埠 |
TCP與UDP的區別：
TCP的優點： 可靠，穩定 TCP的可靠體現在TCP在傳遞資料之前，會有三次握手來建立連接，而且在資料傳遞時，有確認、視窗、重傳、擁塞控制機制，在資料傳完后，還會斷開連接用來節約系統資源，
TCP的缺點： 慢，效率低
UDP的優點： 比較快
UDP的缺點： 不可靠，不穩定 因為UDP沒有TCP那些可靠的機制，在資料傳遞時，如果網路質量不好，就會很容易丟包，
8.層間通訊程序：

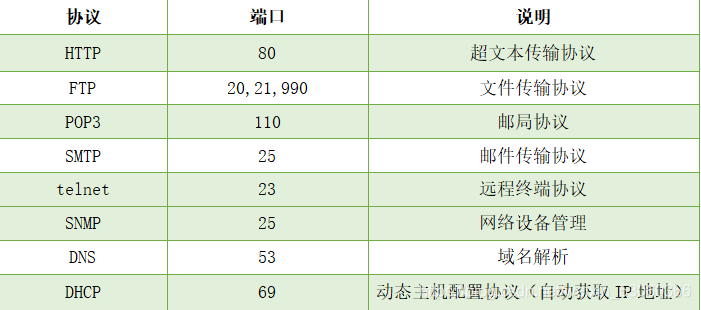

9.相應協議的埠號及相關說明：
總結：
1.用戶訪問的介面是：應用層；
2.端到端的是傳輸層，點到點的是網路層；
3.傳輸層的協議TCP或UDP加上埠就可以標識一個應用層協議；

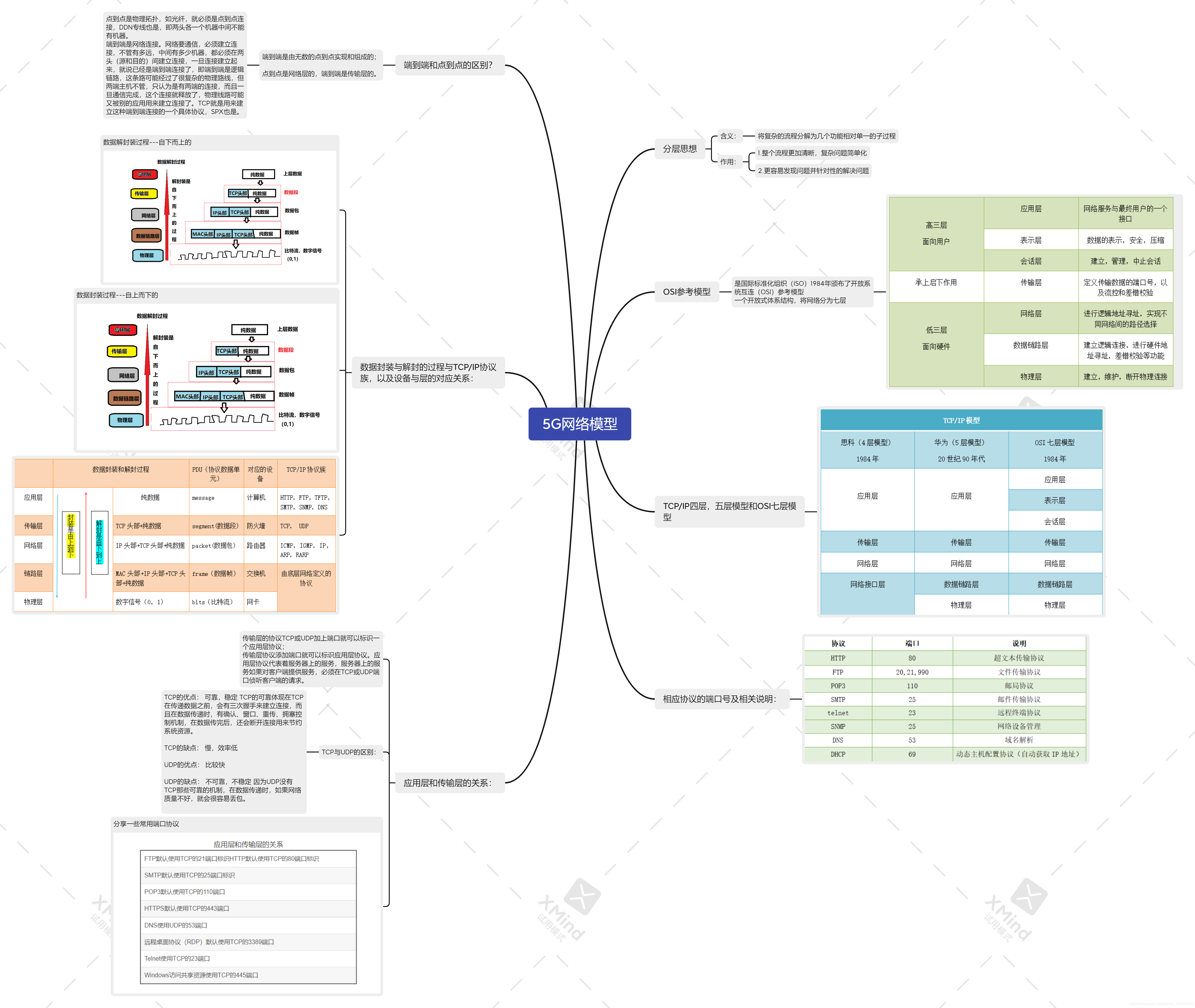

思維導圖玩轉5G網路模型：
