最近迷上了板子

購買

最近，研究 BSP 的欲望強烈，遂在某魚上買了三塊 ARM 板：BananaPi-M1、OrangePi-PC、IoT-3399E，

資料

由于買的是二手開發板，資料只能靠自己找了，不過買之前也大概看了下，這三款板子資料還是比較豐富的，在 GitHub 上也能找到相應的開源代碼，

攔路虎

初學者玩板子大概有如下幾個攔路虎：

• 缺少資料
• 學習成本高
• 硬體故障
• 自身能力存在短板

缺少資料：沒有足夠的資料對板子進行支撐，初學者很難上手，看不到希望，沒有成就感，很容易買來板子就放棄了，
學習成本高： 資料晦澀難懂，技術門檻較高，很容易就被搞得暈頭轉向，摸不著頭腦，最終放棄，，
硬體故障： 大多數嵌入式軟體工程師對硬體了解的都不夠深入，有時候是硬體故障以為是軟體問題，顯然最后弄得焦頭爛額也解決不了問題，
自身能力存在短板： 整個 BSP 包含的知識千千萬，初學者由于自己掌握的知識不夠全面，一旦板子的某一方面出現問題，自己可能無法解決，在線上求助也未必能夠得到幫助，最終成就感受挫，熱情褪去，板子吃灰，

掉坑

板子收到了，我的計劃是先給三塊板子都燒一遍系統，一是檢驗板子功能是否正常，二是為后續自己編譯鏡像燒寫做基礎，
前兩塊板子下載了官方鏡像，制作 SD 卡系統，很容易就跑起來了，
到了第三塊板子 IoT-3399E，有兩種升級的辦法：SD 卡方式和 USB 介面方式，我下載了此板子官方的鏡像和相近產品 Firefly-RK3399 板子的鏡像，使用 windows 下的工具將鏡像燒到 SD 卡，上電開機，卻總是運行不起來，看 log 大概是卡在 Kernel 階段，
這里吐槽一下，RK3399 默認的 debug 串口波特率竟然是 1500000，這種波特率要么硬體串口工具不支持，要么軟體串口助手不支持！😖 看到網上說 CH340 支持，幸好翻箱底找到了一塊 CH340 串口工具，又下載了 putty 來支持自定義波特率 1500000 這才搞定串口列印，

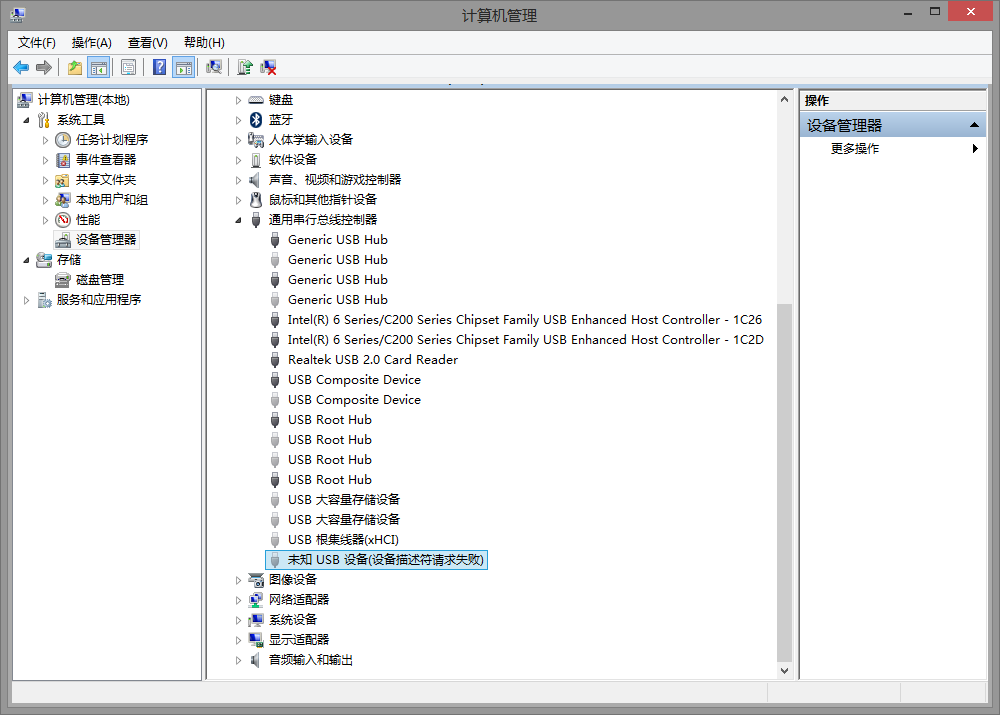

SD 卡刷機不成功，就改用 USB 介面刷機，需要一根兩端都是公頭的 USB 資料線，于是我又開始了翻箱底，幸虧存歡訓可以，找到了一根，插上，板子刷機模式啟動，PC 檢測到了 USB 設備，但是顯示是 未知 USB 設備(設備描述符請求失敗)，

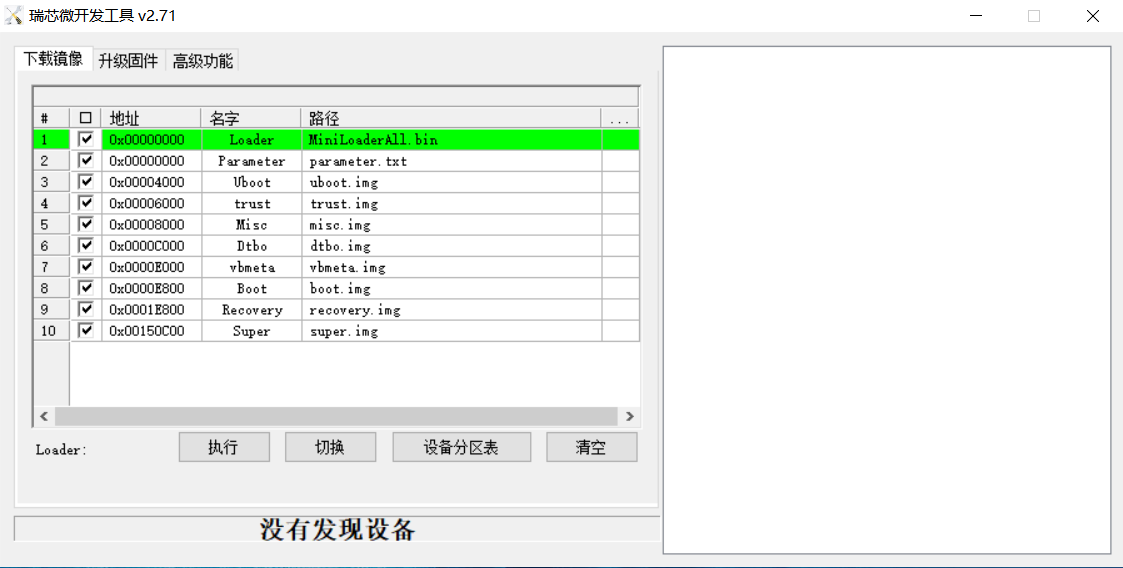

自然，刷機工具也不會識別到設備，

怎么回事？我已經安裝了官方提供的驅動了呀，于是驅動卸了裝，裝了卸，但始終不起作用，又按網上的方案修改服務啟動方式，還是不行，心力憔悴之下，想到是不是 USB 資料線有問題，于是拿來萬用表量一下，USB 四根導線都是通的，線沒問題呀，有點絕望了，后來還是隱隱感覺線可能還是有問題，于是死馬當活馬醫，在網上買了根 USB 資料線再試試，

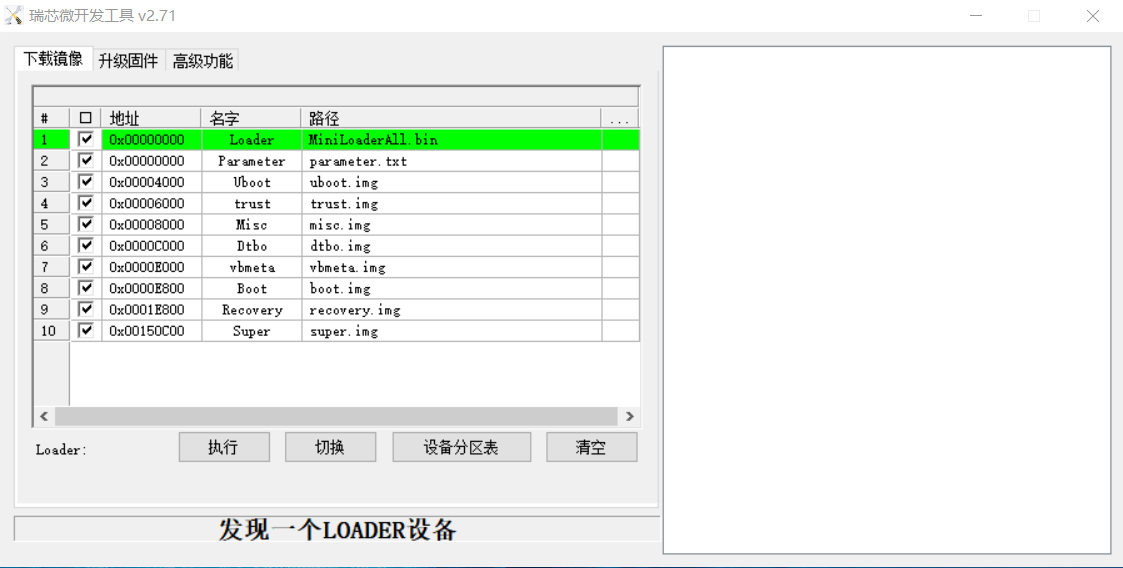

資料線到了，插上，識別了，，

激動但不抱怨，坦然一笑，😐

百花爭艷，各成一派

Raspberry Pi、Orange Pi、Bnana Pi、RK3399 等等，雖說都是開源，但是各家都有各家維護的版本，個性化的定制，想要編哪款板子，就要下相應的 SDK，進行編譯，環境需要配置老半天，操作復雜，而且很少能進行全編譯（Orange Pi 可以），對于不了解 BSP 整體的新手而言，就算能夠單獨編譯出來 u-boot、zImage、rootfs，都不知道怎么組裝成完整鏡像進行燒錄，這也勸退了不少初學者，我之前也是被頻頻勸退，直到后來遇到了 buildroot，

九陽真經

我遇到 buildroot，就像張無忌遇到了《九陽真經》，

這個比喻有點厚顏無恥了🤤，但是效果確實很相像，

一是操作簡單，就兩條命令，如

$ make orangepi_pc_defconfig
$ make

二是包含眾多常見板子，這樣以后我遇到其它板子，內心也不再那么害怕了，

$ ls configs/
...
bananapi_m1_defconfig
bananapi_m1_plus_defconfig
bananapi_m2_plus_defconfig
bananapi_m2_ultra_defconfig
bananapi_m2_zero_defconfig
bananapi_m64_defconfig
bananapro_defconfig
...
openblocks_a6_defconfig
orangepi_lite2_defconfig
orangepi_lite_defconfig
orangepi_one_defconfig
orangepi_one_plus_defconfig
orangepi_pc2_defconfig
orangepi_pc_defconfig
orangepi_pc_plus_defconfig
orangepi_plus_defconfig
orangepi_prime_defconfig
orangepi_r1_defconfig
orangepi_rk3399_defconfig
orangepi_win_defconfig
orangepi_zero_defconfig
orangepi_zero_plus2_defconfig
orangepi_zero_plus_defconfig
...
raspberrypi0_defconfig
raspberrypi0w_defconfig
raspberrypi2_defconfig
raspberrypi3_64_defconfig
raspberrypi3_defconfig
raspberrypi3_qt5we_defconfig
raspberrypi4_64_defconfig
raspberrypi4_defconfig
raspberrypi_defconfig
riotboard_defconfig
rock64_defconfig
rock_pi_4_defconfig
rock_pi_n10_defconfig
rock_pi_n8_defconfig
rockpro64_defconfig
roc_pc_rk3399_defconfig
...

實戰演練

手上的 IoT-3399E 還沒有 Linux 鏡像呢，那就編一個 RK3399 的吧，雖然 buildroot 提供的是 ROC-RK3399-PC 板子的編譯選項，此板子和我手上的板子外設不同，這里我們先不去關心，CPU 一樣我們就能跑起來，外設后面再適配，

$ make roc_pc_rk3399_defconfig
$ make

除了需要安裝個別軟體外，編譯算是非常順利了，直接就得到了鏡像檔案 sdcard.img，使用 dd 命令進行燒錄，SD 卡插入板子啟動

...
Welcome to ROC-RK3399-PC!
roc-rk3399-pc login: root
#
# cat /proc/cpuinfo
processor       : 0
BogoMIPS        : 48.00
Features        : fp asimd evtstrm aes pmull sha1 sha2 crc32 cpuid
CPU implementer : 0x41
CPU architecture: 8
CPU variant     : 0x0
CPU part        : 0xd03
CPU revision    : 4

processor       : 1
BogoMIPS        : 48.00
Features        : fp asimd evtstrm aes pmull sha1 sha2 crc32 cpuid
CPU implementer : 0x41
CPU architecture: 8
CPU variant     : 0x0
CPU part        : 0xd03
CPU revision    : 4

processor       : 2
BogoMIPS        : 48.00
Features        : fp asimd evtstrm aes pmull sha1 sha2 crc32 cpuid
CPU implementer : 0x41
CPU architecture: 8
CPU variant     : 0x0
CPU part        : 0xd03
CPU revision    : 4

processor       : 3
BogoMIPS        : 48.00
Features        : fp asimd evtstrm aes pmull sha1 sha2 crc32 cpuid
CPU implementer : 0x41
CPU architecture: 8
CPU variant     : 0x0
CPU part        : 0xd03
CPU revision    : 4

processor       : 4
BogoMIPS        : 48.00
Features        : fp asimd evtstrm aes pmull sha1 sha2 crc32 cpuid
CPU implementer : 0x41
CPU architecture: 8
CPU variant     : 0x0
CPU part        : 0xd08
CPU revision    : 2

processor       : 5
BogoMIPS        : 48.00
Features        : fp asimd evtstrm aes pmull sha1 sha2 crc32 cpuid
CPU implementer : 0x41
CPU architecture: 8
CPU variant     : 0x0
CPU part        : 0xd08
CPU revision    : 2

# free
              total        used        free      shared  buff/cache   available
Mem:        2002652       25112     1967864          56        9676     1938884
Swap:             0           0           0
#

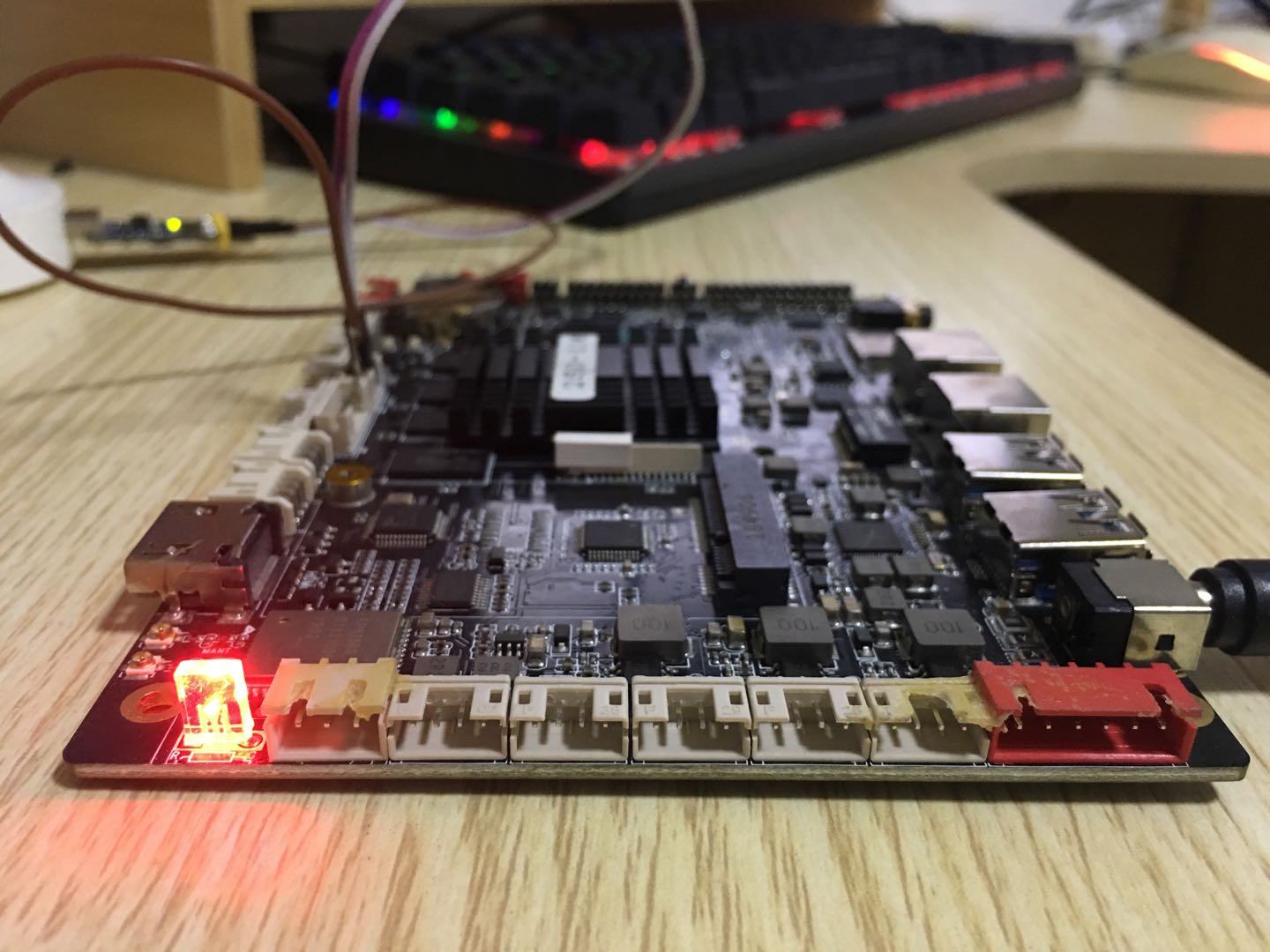

成功啟動，看這強勁的 6 核，看這 2G 的記憶體，看這高大上的 LED 燈！😍
