我給鴻星爾克寫了一個720°看鞋展廳

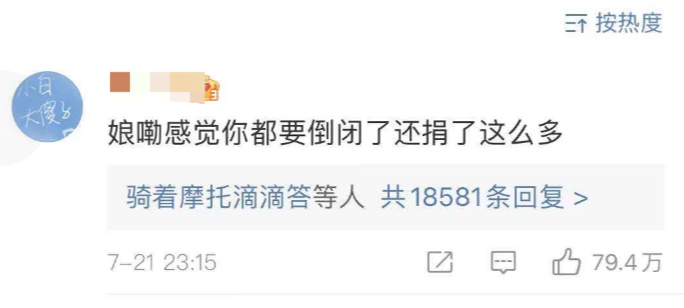

最近因為鴻星爾克給河南捐了5000萬物資，真的是看哭了很多的網友，普通一家公司捐款5000萬可能不會有這樣的共情，但是看了鴻星爾克的背景之后，發現真的是令人心酸，鴻星爾克2020年的營收是28億，但是利潤卻是虧損2個億，甚至連微博的官方賬號都舍不得開會員，在這種情況下，還豪氣地捐贈5000萬，真的是破防了，

網友還稱鴻星爾克，特別像是老一輩人省吃儉用一分一毛攢起來的存款，小心翼翼存在鐵盒里，一聽說祖國需要，立馬拿出鐵盒子，嘩~全導給你，讓上最貴的鞋，拿出了雙 249 的，

然后我去鴻星爾克的官網看了看他家的鞋子，

好家伙，等了55秒，終于把網站打開了，，，（看來真的是年久失修了，太令人心酸了，作為一個前端看到這一幕真的瘋了…）

恰逢周末，我就去了離我最近的鴻星爾克看了看，買了一雙 136 的鞋子（是真的便宜，最關鍵的還是舒服），

[外鏈圖片轉存失敗,源站可能有防盜鏈機制,建議將圖片保存下來直接上傳(img-2EXstX2c-1627442299921)(https://s3.qiufengh.com/blog/image-20210726003444514.png)]

買回家后心里想著，像毒APP上面那些阿迪、耐克的都有線上 360° 查看，就想著能不能給鴻星爾克也做一個呢，算作為一個技術人員為它出的一份綿薄之力，

行動

有了這個想法后，我就立馬開始行動了，然后我大致總結了以下幾個步驟：

1.建模

2.使用 Thee.js 創建場景

3.匯入模型

4.加入 Three.js 控制器

由于之前學習了一些 Three.js 的相關知識，因此對于有了模型后的展示還是比較有底的，因此其中最麻煩的就是建模了，因為我們需要把一個3維的東西，放到電腦中，對于2維的物體，想要放到電腦上，我們都知道，非常簡單，就是使用相機拍攝一下就好了，但是想要在電腦中查看3維的物體卻不一樣，它多了一個維度，增加的量確實成倍的增長，于是開始查閱各種資料來看如何能夠建立一個物體的模型，

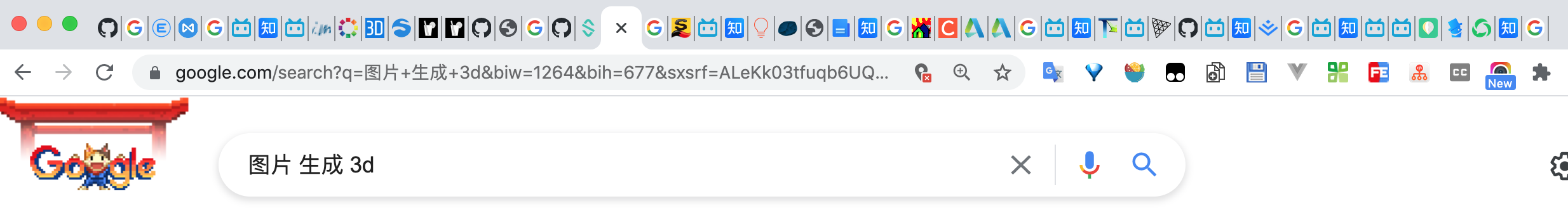

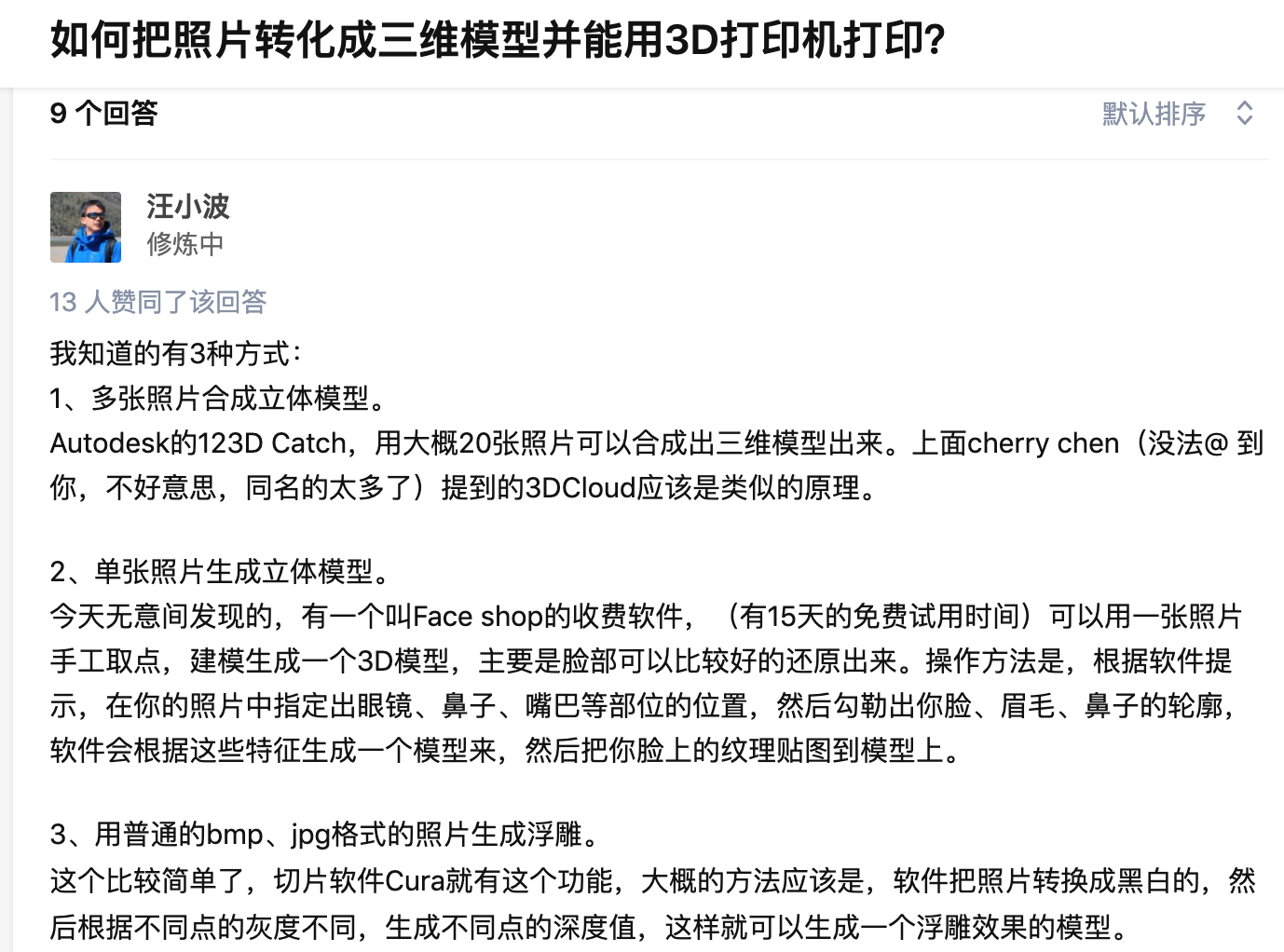

查了一堆資料，想要建立一個鞋子模型，總結起來共有兩種模式，

1.攝影繪圖法（photogrammetry）：通過拍攝照片，通過純演算法轉化成3d模型，在圖形學中也稱為單目重建 ，

2.雷達掃描（Lidar scan）：是通過激光雷達掃描，何同學的最新一期視頻中也提到了這種方式掃描出點云，

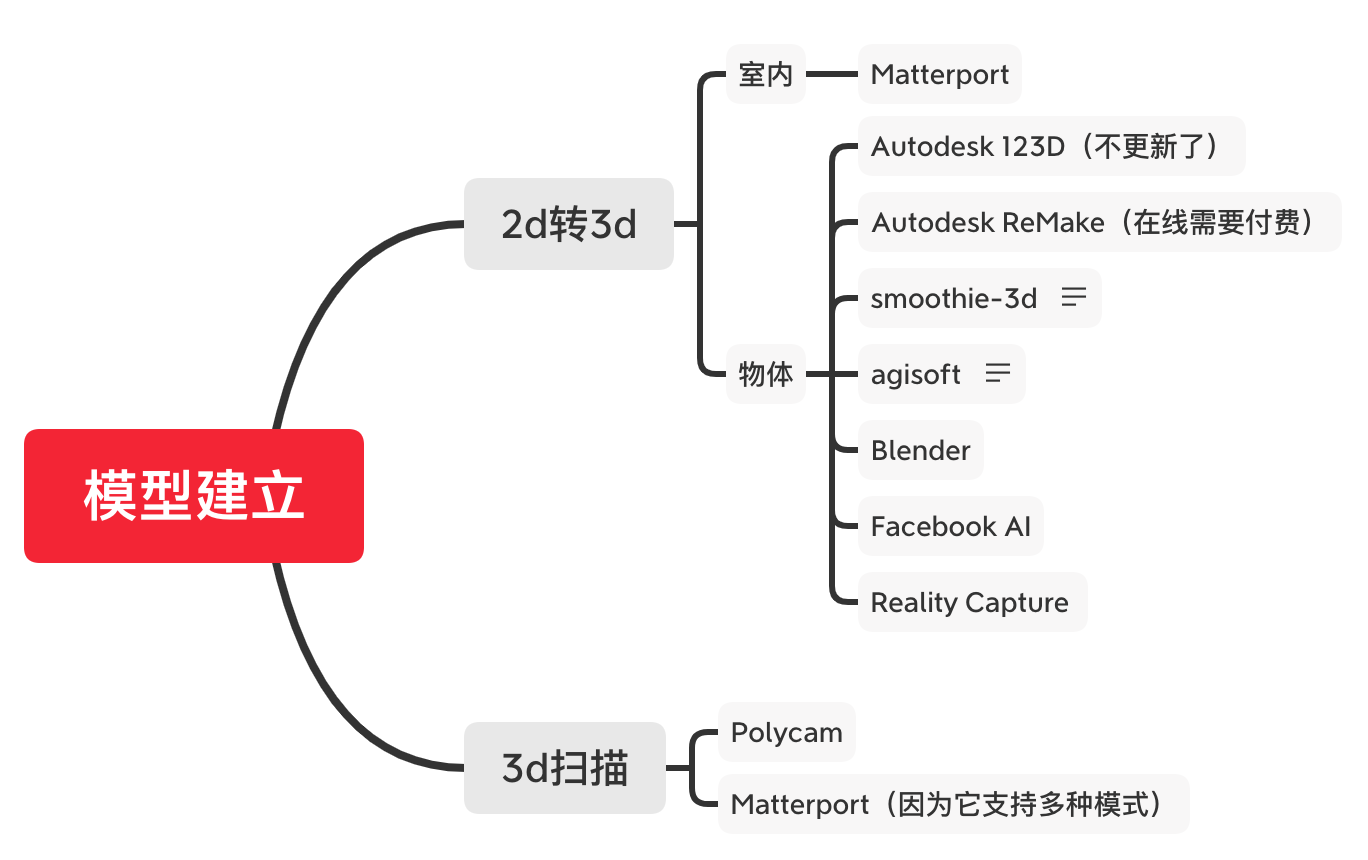

放上一個我總結的大綱，大部分都是國外的網站/工具，

一開始搜索結果中，絕大多數人都在提 123D Catch，并且也看了很多視頻，說它建立模型快速且逼真，但是再進一步的探索中，發現它貌似在2017年的時候業務就進行了合并進行了整合，整合后的 ReMake 需要付費，處于成本考慮我就沒有繼續了，（畢竟只是demo嘗試）

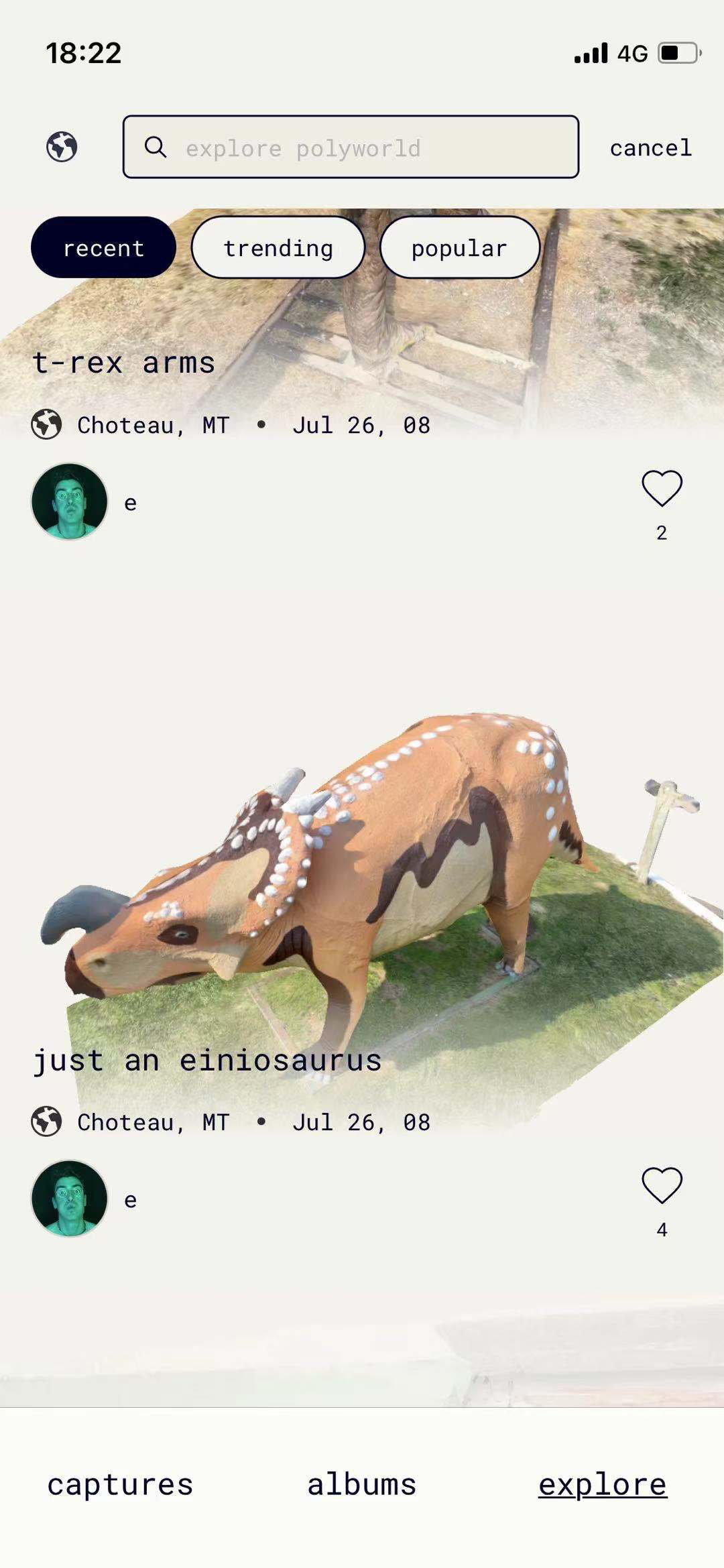

后面發現一款叫做 Polycam 的軟體，成品效果非常好，

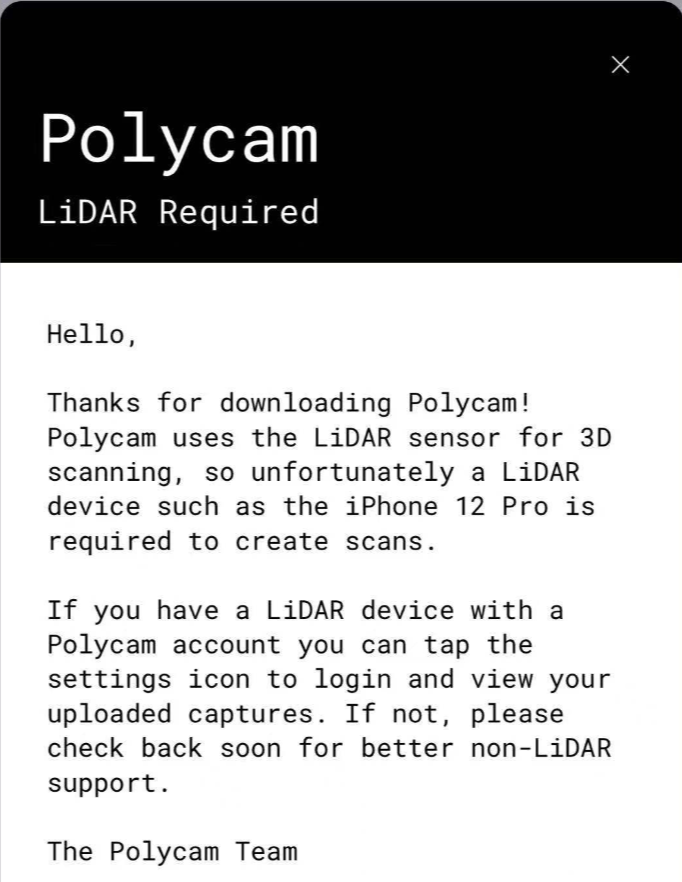

但是當我選擇使用的時候，發現它需要激光雷達掃描儀（LiDAR），必須要 iphone 12 pro 以上的機型才能使用，

最終我選擇了 Reality Capture 來創建模型，他是可以通過多張圖片來合成一個模型的方式，看了一些b站的視頻，感覺它的呈像效果也不錯，不過它只支持 windows，且運行記憶體需要8g，這個時候我搬出了我7年前的windows電腦… 發現沒想到它還能服役，也是驚喜，

建模

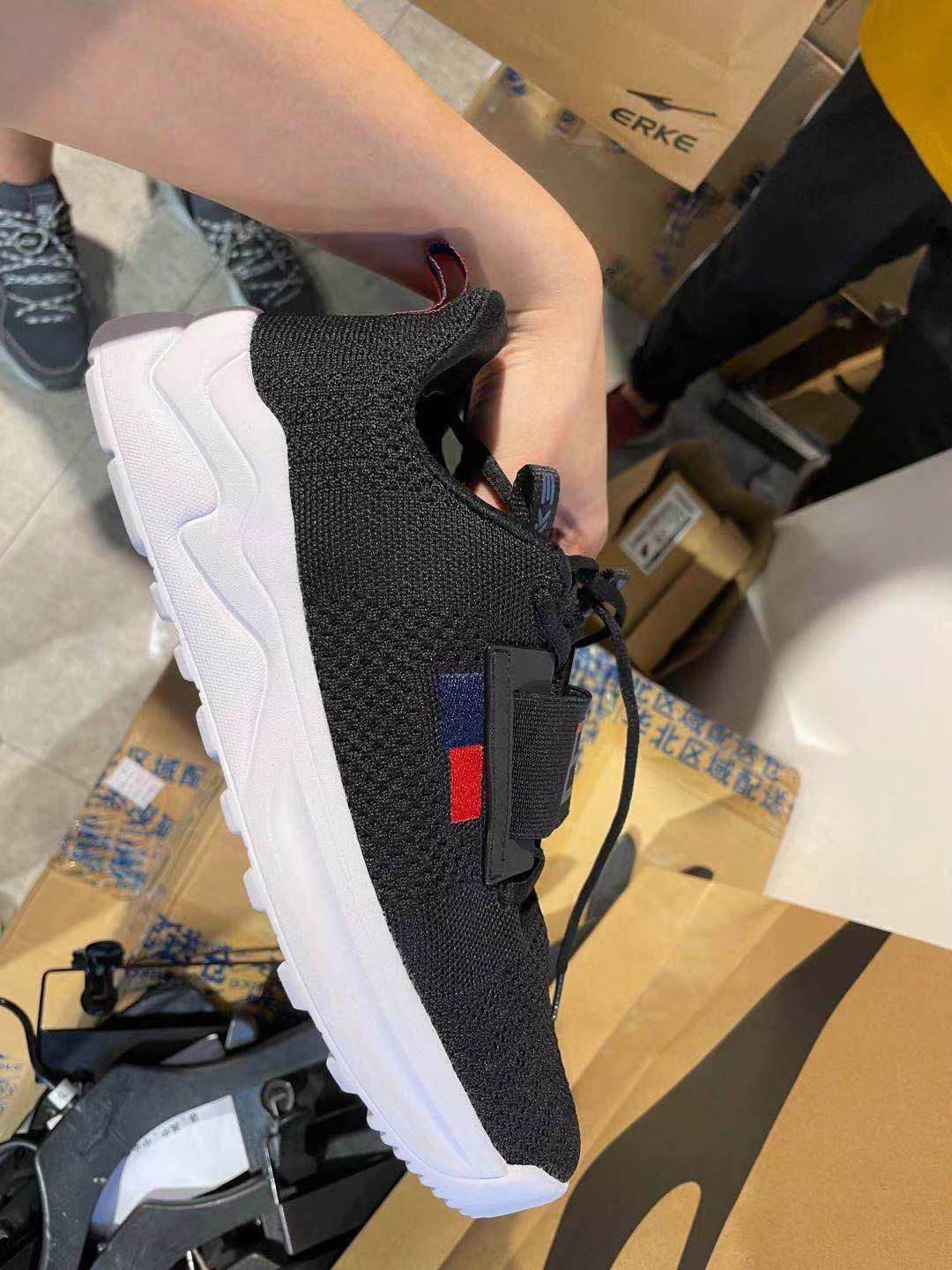

下面就開始正式的內容，主角就是我這次買的鞋子（開頭放的那雙）

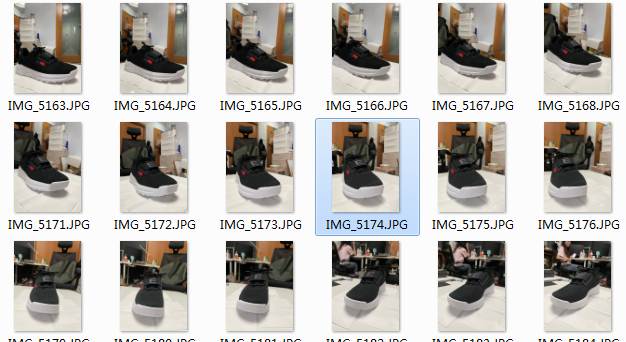

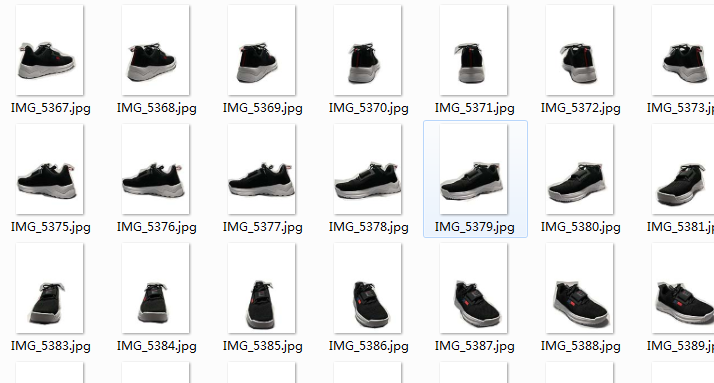

然后我們開始拍攝，首先我環繞著鞋子隨意拍攝了一組照片，但是發現這個模型真的差強人意…

后面我也采用了白幕的形式，加了一層背景，后面發現還是不行，應用更多是識別到了后面的背景數字，

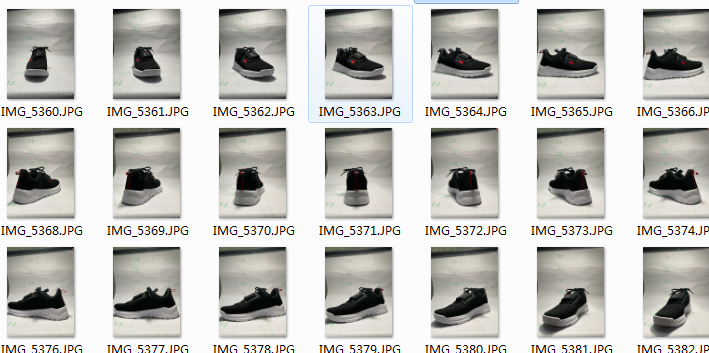

最后… 還是在楠溪的幫助下，將背景圖P成了白色，

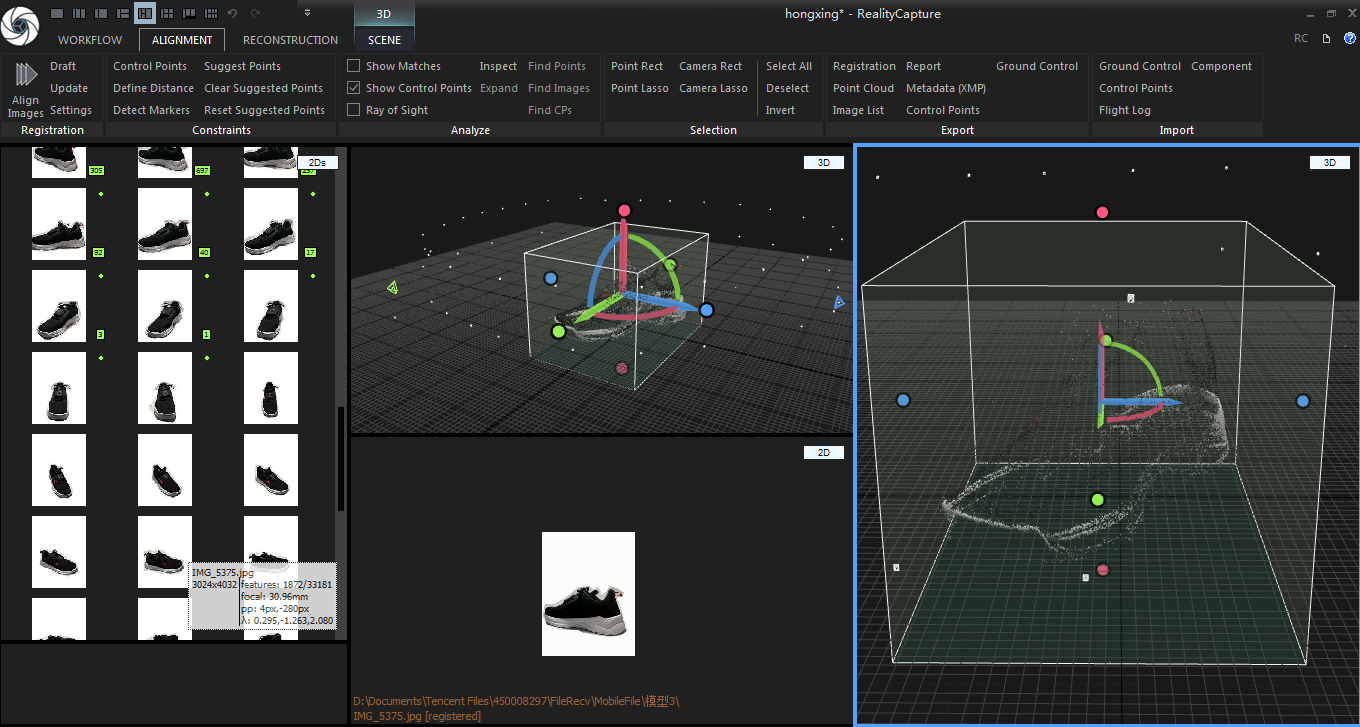

皇天不負有心人，最終的效果還不錯，基本上的點云模型已經出來了，（這感徑訓不錯，有種電影里的黑科技的感覺）

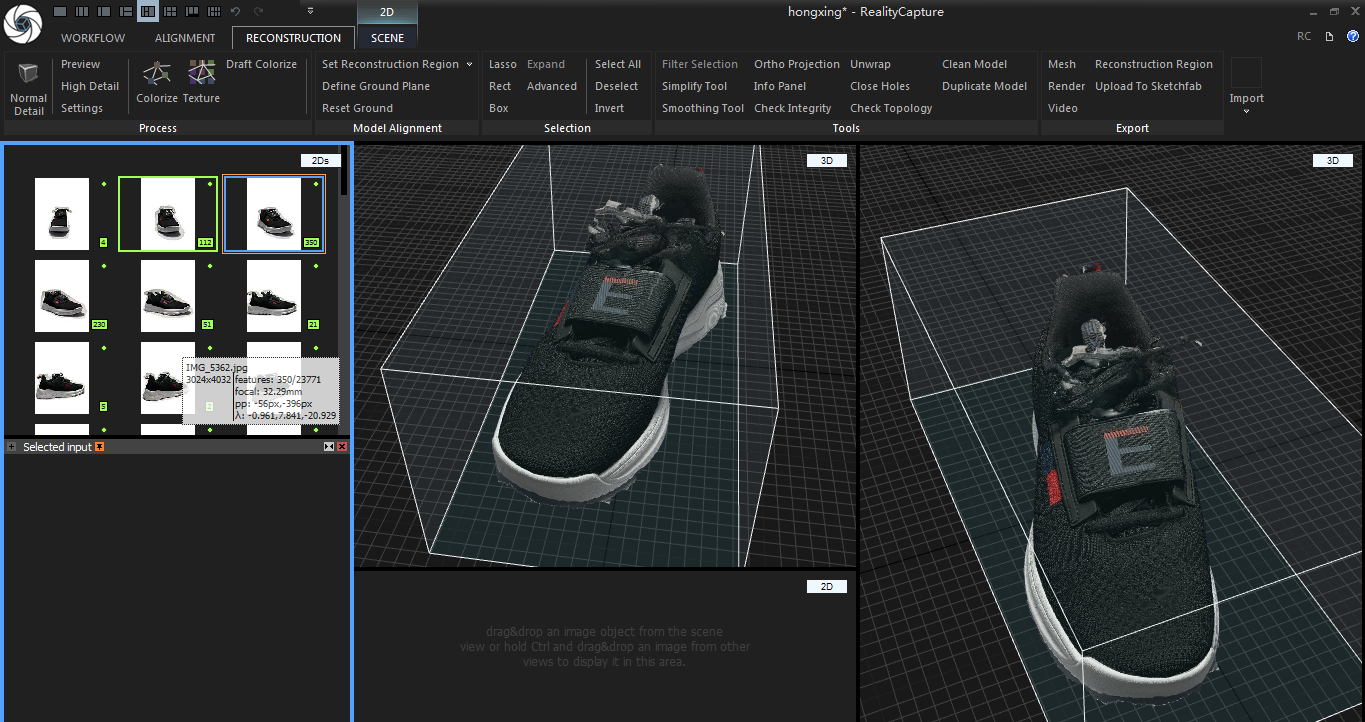

下面是模型的樣子，已經是我花了一天的時間訓練出的最好的模型了（但是還是有一些輕微的粗糙）

為了盡可能的讓模型看起來完美，中間一共花了一天的時間來測驗模型，因為拍攝的角度以及非常影響模型的生成，我一共拍了大約1G的圖片，大約500張圖片（由于前期不懂如何調整模型，因此嘗試了大量的方法，）

有了模型后，我們就可以將它展示在互聯網上啦，這里采用了 Three.js（由于這里考慮到很多人不是這塊領域相關的人員，因此會講的比較基礎，大佬們請見諒，）

構建應用

主要由三部分組成（構建場景、模型加載、添加控制器）

1.構建3d場景

首先我們先加載 Three.js

<script type="module">
import * as THREE from 'https://cdn.jsdelivr.net/npm/three@0.129.0/build/three.module.js';
</script>

然后創建一個WebGL渲染器

const container = document.createElement( 'div' );
document.body.appendChild( container );

let renderer = new THREE.WebGLRenderer( { antialias: true } );
container.appendChild( renderer.domElement );

再將添加一個場景和照相機

let scene = new THREE.Scene();

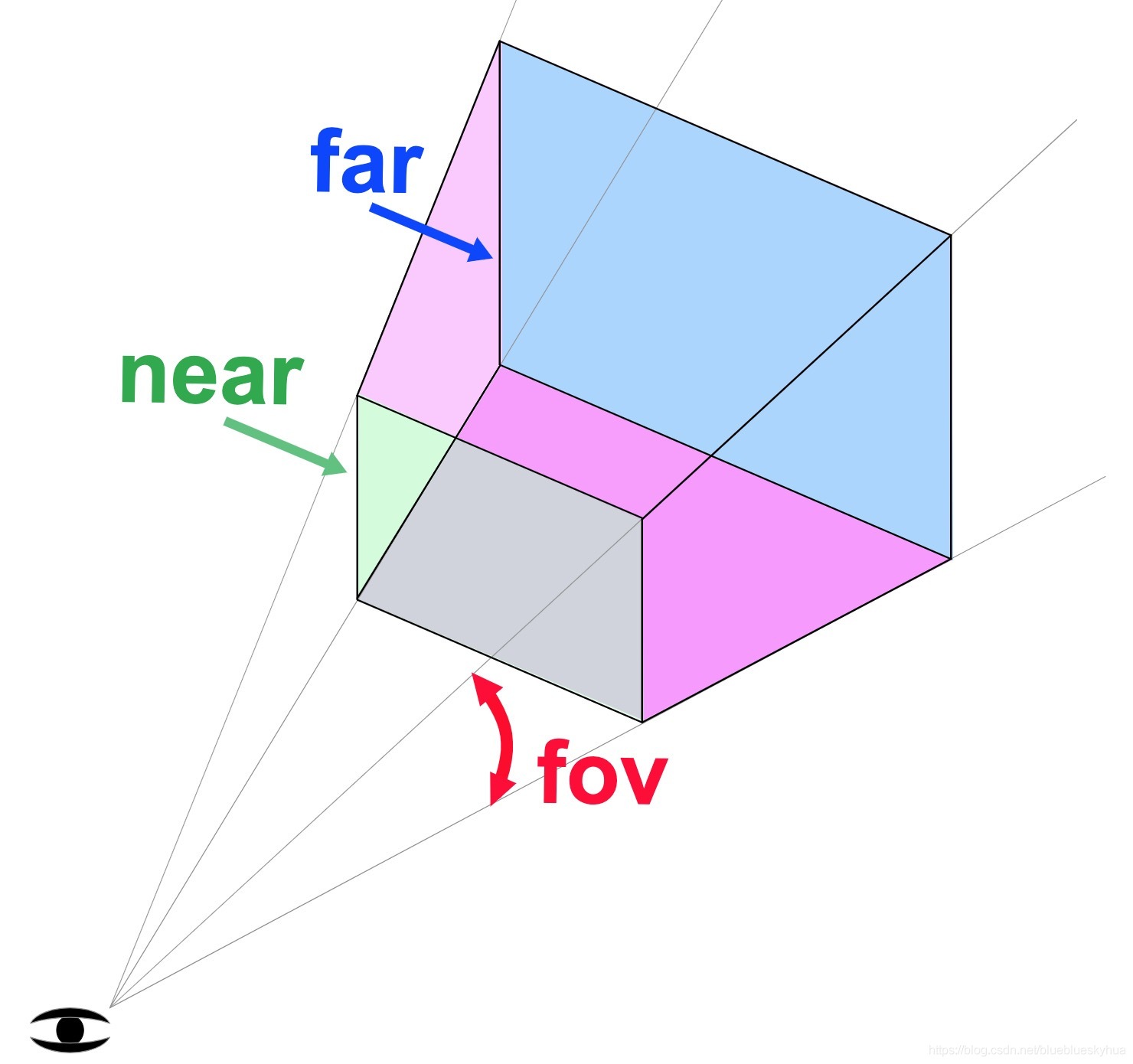

相機語法PerspectiveCamera(fov, aspect, near, far)

// 設定一個透視攝像機
camera = new THREE.PerspectiveCamera( 45, window.innerWidth / window.innerHeight, 0.25, 1000 );
// 設定相機的位置
camera.position.set( 0, 1.5, -30.0 );

將場景和相機添加到 WebGL渲染器中，

renderer.render( scene, camera );

2.模型加載

由于我們的匯出的模型是 OBJ 格式的，體積非常大，我先后給它壓成了 gltf、glb 的格式，Three.js 已經幫我們寫好了GLTF 的loader，我們直接使用即可，

// 加載模型
const gltfloader = new GLTFLoader();
const draco = new DRACOLoader();
draco.setDecoderPath('https://www.gstatic.com/draco/v1/decoders/');
gltfloader.setDRACOLoader(draco);
gltfloader.setPath('assets/obj4/');
gltfloader.load('er4-1.glb', function (gltf) {
  gltf.scene.scale.set(0.2, 0.2, 0.2); //設定縮放
  gltf.scene.rotation.set(-Math.PI / 2, 0, 0) // 設定角度
  const Orbit = new THREE.Object3D();
  Orbit.add(gltf.scene);
  Orbit.rotation.set(0, Math.PI / 2, 0);

  scene.add(Orbit);
  render();
});

但是通過以上代碼打開我們的頁面會是一片漆黑，這個是因為我們的還沒有添加光照，于是我們繼續來添加一束光，來照亮我們的鞋子，

// 設定燈光
const directionalLight = new THREE.AmbientLight(0xffffff, 4);
scene.add(directionalLight);
directionalLight.position.set(2, 5, 5);

現在能夠清晰地看到我們的鞋子了，仿佛黑暗中看到了光明，但是這時候無法通過滑鼠或者手勢控制的，需要用到我們 Three.js 的控制器來幫助我們控制我們的模型角度，

3.添加控制器

const controls = new OrbitControls( camera, renderer.domElement );
controls.addEventListener('change', render );
controls.minDistance = 2; // 限制縮放
controls.maxDistance = 10;
controls.target.set( 0, 0, 0 );  // 旋轉中心點
controls.update();

這個時候我們就能從各個角度看我們的鞋子啦，

大功告成！

在線體驗地址: https://resume.mdedit.online/erke/

開源地址（包含了工具、運行步驟以及實際demo）：https://github.com/hua1995116/360-sneakers-viewer

后續規劃

由于時間有限（花了一整天周末的時間），還是沒有得到一個非常完美的模型，后續也會繼續探索這塊的實作，再后續將探索是否能實作一條自動化的方式，從拍攝到模型的展示，以及其實我們有了模型后，離AR試鞋也不遠了，如果你有興趣或者有更好的想法建議，歡迎和我交流，

最后非常感謝楠溪，放下了原本計劃的一些事情來幫助一起拍攝加后期處理，以及陪我處理了一整天的模型，（條件有限的拍攝真的太艱難了，）

還有祝鴻星爾克能夠成為長久的企業，保持創新，做出更多更好的運動服裝，讓此刻的全民青睞的狀態保持下去，

附錄

得出的幾個拍攝技巧，也是官方提供的，

1.不要限制影像數量，RealityCapture可以處理任意張圖片，

2.使用高解析度的圖片，

3.場景表面中的每個點應該在至少兩個高質量的影像中清晰可見，

4.拍照時以圓形方式圍繞物體移動，

5.移動的角度不要超過30度以上，

6.從拍攝整個物件的照片，移動它然后關注細節，保證大小都差不多，

7.完整的環繞，（不要繞半圈就結束了）
