網關簡介

背景分析

我們知道，一個大型系統在設計時，經常會被拆分為很多個微服務，那么作為客戶端要如何去呼叫這么多的微服務呢？客戶端可以直接向微服務發送請求，每個微服務都有一個公開的URL，該URL可以直接映射到具體的微服務，如果沒有網關的存在，我們只能在客戶端記錄每個微服務的地址，然后分別去呼叫，這樣的架構，會存在著諸多的問題，例如，客戶端請求不同的微服務可能會增加客戶端代碼或配置的復雜性，還有就是每個服務，在呼叫時都需要獨立認證，并且存在跨域請求，也在一定程度上提高了代碼的復雜度，基于微服務架構中的設計及實作上的問題，為了在專案中簡化前端的呼叫邏輯，同時也簡化內部服務之間互相呼叫的復雜度，更好保護內部服務,提出了網關的概念，

網關概述

網關本質上要提供一個各種服務訪問的入口，并提供服務接收并轉發所有內外部的客戶端呼叫，還有就是權限認證，限流控制等等，Spring Cloud Gateway是Spring公司基于Spring 5.0，Spring Boot 2.0 和等技術開發的一個網關組件，它旨在為微服務架構提供一種簡單有效的統一的 API入口，負責服務請求路由、組合及協議轉換，并且基于 Filter 鏈的方式提供了權限認證，監控、限流等功能，

Spring Cloud Gateway優缺點分析：

優點：

性能強勁：是第一代網關Zuul的1.6倍，
功能強大：內置了很多實用的功能，例如轉發、監控、限流等
設計優雅，容易擴展，

缺點：

依賴Netty與WebFlux(Spring5.0)，不是傳統的Servlet編程模型(Spring MVC就是基于此模型實作)，學習成本高，
需要Spring Boot 2.0及以上的版本，才支持

快速入門

業務描述

通過網關作為服務訪問入口，對系統中的服務進行訪問,例如通過網關服務去訪問sca-provider服務.

入門業務實作

第一步：創建sca-gateway模塊，其pom.xml檔案如下：

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>

第二步：添加相關配置，代碼如下：

server:
  port: 9000
spring:
  application:
    name: sca-gateway
  cloud:
    gateway:
      routes:
        routes: #配置網關路由規則
          - id: route01  #路由id,自己指定一個唯一值即可
            uri: http://localhost:8081/ #網關幫我們轉發的url
            predicates: ###斷言(謂此):匹配請求規則
              - Path=/nacos/provider/echo/**  #請求路徑定義,此路徑對應uri中的資源
            filters: ##網關過濾器,用于對謂詞中的內容進行判斷分析以及處理
              - StripPrefix=1 #轉發之前去掉path中第一層路徑，例如nacos

其中：路由(Route) 是 gateway 中最基本的組件之一，表示一個具體的路由資訊載體，主要定義了下面的幾個資訊:

id，路由識別符號，區別于其他 Route，
uri，路由指向的目的地 uri，即客戶端請求最終被轉發到的微服務，
predicate，斷言(謂詞)的作用是進行條件判斷，只有斷言都回傳真，才會執行路由，
filter，過濾器用于修改請求和回應資訊，

第三步：創建啟動類,例如:

package com.cy.jt;

@SpringBootApplication
public class GatewayApplication {
    public static void main(String[] args) {
        SpringApplication.run(GatewayApplication.class,args);
    }
}

第四步:啟動專案進行訪問測驗，

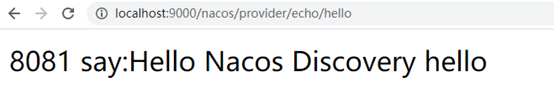

依次啟動sca-provider,sca-gateway服務,然后打開瀏覽器,進行訪問測驗,例如:

在這里插入圖片描述

小節面試分析？

什么是網關？服務訪問(流量)的一個入口，類似生活中的“海關“
為什么使用網關？(服務安全，統一服務入口管理，負載均衡，限流，鑒權)
Spring Cloud Gateway 應用的初始構建程序(添加依賴，配置)
Gateway 服務的啟動底層是通過誰去實作的？(Netty網路編程框架-ServerSocket)
Gateway 服務做請求轉發時一定要在注冊中心進行注冊嗎？（不一定，可以直接通過遠端url進行服務訪問）

負載均衡設計

為什么負載均衡？

網關才是服務訪問的入口，所有服務都會在網關層面進行底層映射，所以在訪問服務時，要基于服務serivce id（服務名）去查找對應的服務，讓請求從網關層進行均衡轉發，以平衡服務實體的處理能力，

Gateway中負載均衡實作？

第一步：專案中添加服務發現依賴，代碼如下：

<dependency>
  <groupId>com.alibaba.cloud</groupId>
  <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
</dependency>

第二步：修改其組態檔，代碼如下

server:
  port: 9000
spring:
  application:
    name: sca-gateway
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
    gateway:
      discovery:
        locator:
          enabled: true  #開啟通過服務注冊中心的serviceId創建路由
      routes:
        - id: route01
          ##uri: http://localhost:8081/
          uri: lb://nacos-provider # lb為服務前綴，不能隨意寫
          predicates: ###匹配規則
              - Path=/nacos/provider/echo/**
          filters:
              - StripPrefix=1 #轉發之前去掉path中第一層路徑，例如nacos

其中，lb指的是從nacos中按照名稱獲取微服務,并遵循負載均衡策略，同時建議開發階段打開gateway日志，代碼如下：

logging:
  level:
    org.springframework.cloud.gateway: debug

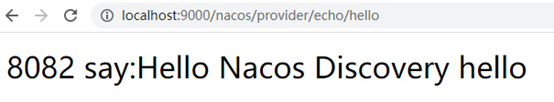

第三步：啟動服務，進行訪問測驗，并反復重繪分析，如圖所示：
在這里插入圖片描述

執行流程分析（重要）

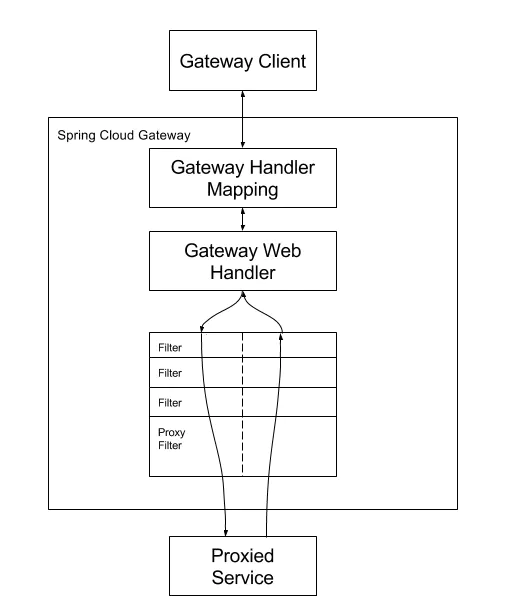

根據官方的說明，其Gateway具體作業流程，如圖所示：
在這里插入圖片描述

客戶端向Spring Cloud Gateway發出請求，如果Gateway Handler Mapping 通過斷言predicates(predicates)的集合確定請求與路由(Routers)匹配，則將其發送到Gateway Web Handler， Gateway Web Handler 通過確定的路由中所配置的過濾器集合鏈式呼叫過濾器（也就是所謂的責任鏈模式）， Filter由虛線分隔的原因是， Filter可以在發送代理請求之前和之后運行邏輯，處理的邏輯是在處理請求時排在前面的過濾器先執行，而處理回傳相應的時候，排在后面的過濾器先執行，

小節面試分析？

網關層面是如何實作負載均衡的？(通過服務名去查找具體的服務實體)
網關層面是如何通過服務名查找服務實體的？(Ribbon)
你了解Ribbon中的哪些負載均衡演算法?(輪詢，權重，hash,……可通過IRule介面進行查看分析)
網關進行請求轉發的流程是怎樣，有哪些關鍵物件？（XxxHandlerMapping，Handler，，，，）
網關層面服務的映射方式怎樣的？(謂詞-path，…,服務名/服務實體)
網關層如何記錄服務的映射？(通過map，并要考慮讀寫鎖的應用)

Predicate(斷言)增強分析

Predicate 簡介

Predicate(斷言)又稱謂詞，用于條件判斷，只有斷言結果都為真，才會真正的執行路由，斷言其本質就是定義路由轉發的條件，

Predicate 內置工廠

SpringCloud Gateway包括需要內置的斷言工廠，所有這些斷言都與http請求的不同屬性相匹配，具體如下：

基于Datetime型別的斷言工廠

此型別的斷言根據時間做判斷，主要有三個：

1） AfterRoutePredicateFactory：判斷請求日期是否晚于指定日期
2） BeforeRoutePredicateFactory：判斷請求日期是否早于指定日期
3） BetweenRoutePredicateFactory：判斷請求日期是否在指定時間段內

-After=2020-12-31T23:59:59.789+08:00[Asia/Shanghai]

當且僅當請求時的時間After配置的時間時，才轉發該請求，若請求時的時間不是After配置的時間時，則會回傳404 not found，同時，當predicates配置項只配置了一個Predicate且沒有配置Path時，Path的默認值為/，所以該段配置會使訪問 GATEWAY_URL/ 時轉發到 user-center微服務的/**，時間值可通過ZonedDateTime.now()獲取，

基于header的斷言工廠HeaderRoutePredicateFactory

判斷請求Header是否具有給定名稱且值與正則運算式匹配，例如：

-Header=X-Request-Id, \d+

基于Method請求方法的斷言工廠，

MethodRoutePredicateFactory接收一個引數，判斷請求型別是否跟指定的型別匹配，例如：

-Method=GET

基于Query請求引數的斷言工廠，QueryRoutePredicateFactory ：

接收兩個引數，請求param和正則運算式，判斷請求引數是否具有給定名稱且值與正則運算式匹配，例如：

-Query=baz, ba.

Predicate 應用案例實踐

內置的路由斷言工廠應用案例，例如：

server:
  port: 9000
spring:
  application:
    name: sca-gateway
  cloud:
    nacos:
      server-addr: localhost:8848
    gateway:
      discovery:
        locator:
          enabled: true #開啟通過服務中心的serviceId 創建路由的功能
      routes:
        - id: bd-id
          ##uri: http://localhost:8081/
          uri: lb://nacos-provider
          predicates: ###匹配規則
              - Path=/nacos/provider/echo/**
              - Before=2021-01-30T00:00:00.000+08:00
              - Method=GET
          filters:
            -  StripPrefix=1 # 轉發之前去掉1層路徑

說明：當條件不滿足時，則無法進行路由轉發，會出現404例外，

小節面試分析

何為謂詞?(網關中封裝了判斷邏輯的一個物件)
謂詞邏輯的設計是怎樣的？(謂詞判斷邏輯回傳值為true則進行請求轉發)
你了解哪些謂詞邏輯？(path,請求引數，ip，請求方式，cookie,請求頭,….)
我們可以自己定義謂詞工廠物件嗎？(可以的)

過濾器增強分析

過濾器(Filter)就是在請求傳遞程序中，對請求和回應做一個處理，Gateway 的Filter從作用范圍可分為兩種：GatewayFilter與GlobalFilter，其中：

GatewayFilter：應用到單個路由或者一個分組的路由上，
GlobalFilter：應用到所有的路由上，

區域過濾器

在SpringCloud Gateway中內置了很多不同型別的網關路由過濾器，具體如下：
案例分析：

基于AddRequestHeaderGatewayFilterFactory，為原始請求添加Header，

例如，為原始請求添加名為 X-Request-Foo ，值為 Bar 的請求頭：

spring:
  cloud:
    gateway:
      routes:
        - id: add_request_header_route
          uri: https://example.org
          filters:
            - AddRequestHeader=X-Request-Foo, Bar

基于AddRequestParameterGatewayFilterFactory，為原始請求添加請求引數及值，

例如，為原始請求添加名為foo，值為bar的引數，即：foo=bar，

spring:
  cloud:
    gateway:
      routes:
        - id: add_request_parameter_route
          uri: https://example.org
          filters:
            - AddRequestParameter=foo, bar

基于PrefixPathGatewayFilterFactory，為原始的請求路徑添加一個前綴路徑

例如，該配置使訪問${GATEWAY_URL}/hello 會轉發到uri/mypath/hello，

spring:
  cloud:
    gateway:
      routes:
        - id: prefixpath_route
          uri: https://example.org
          filters:
            - PrefixPath=/mypath

基于RequestSizeGatewayFilterFactory，設定允許接收最大請求包的大小

，配置示例：

spring:
  cloud:
    gateway:
      routes:
        - id: request_size_route
      uri: http://localhost:8080/upload
      predicates:
        - Path=/upload
      filters:
        - name: RequestSize
          args:
            # 單位為位元組
            maxSize: 5000000

如果請求包大小超過設定的值，則會回傳 413 Payload Too Large以及一個errorMessage

全域過濾器

全域過濾器(GlobalFilter)作用于所有路由, 無需配置，在系統初始化時加載，并作用在每個路由上，通過全域過濾器可以實作對權限的統一校驗，安全性驗證等功能，一般內置的全域過濾器已經可以完成大部分的功能，但是對于企業開發的一些業務功能處理，還是需要我們自己撰寫過濾器來實作的，那么我們一起通過代碼的形式自定義一個過濾器，去完成統一的權限校驗，例如，當客戶端第一次請求服務時，服務端對用戶進行資訊認證（登錄）認證通過，將用戶資訊進行加密形成token，回傳給客戶端，作為登錄憑證以后每次請求，客戶端都攜帶認證的token 服務端對token進行解密，判斷是否有效，

package com.cy.filters;

import org.springframework.cloud.gateway.filter.GatewayFilterChain;
import org.springframework.cloud.gateway.filter.GlobalFilter;
import org.springframework.core.Ordered;
import org.springframework.http.HttpStatus;
import org.springframework.stereotype.Component;
import org.springframework.web.server.ServerWebExchange;
import reactor.core.publisher.Mono;
@Component
public class AuthGlobalFilter implements GlobalFilter, Ordered {
    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        String token =exchange.getRequest()
                .getQueryParams().getFirst("token");
        if (!"admin".equals(token)) {
            System.out.println("認證失敗");
            exchange.getResponse().setStatusCode(HttpStatus.UNAUTHORIZED);
            return exchange.getResponse().setComplete();
        }
        //呼叫chain.filter繼續向下游執行
        return chain.filter(exchange);

    }

    @Override
    public int getOrder() {
        return 0;
    }
}

啟動Gateway服務，假如在訪問的url中不帶“token=admin”這個引數，可能會出現例外，如圖所示：

小節面試分析

網關過濾器的作用是什么？(對請求和回應資料做一個預處理)
網關過濾器的型別有哪些？(區域過濾器，全域過濾器)
如何理解區域過濾器？(針對具體鏈路的應用的過濾器，需要進行配置)
你了解哪些區域過濾器？
如何理解全域過濾器？(作用于所有請求鏈路)
如何自己定義全域過濾器?(直接或間接實作GlobalFilter介面)
假如現在讓你進行平臺的網關自研設計，你可以嗎？(可以)

限流設計及實作

限流簡述

網關是所有請求的公共入口，所以可以在網關進行限流，而且限流的方式也很多，我們采用Sentinel組件來實作網關的限流，Sentinel支持對SpringCloud Gateway、Zuul等主流網關進行限流，參考網址如下：

https://github.com/alibaba/spring-cloud-alibaba/wiki/Sentinel

限流快速入門

第一步：添加依賴
在原有spring-cloud-starter-gateway依賴的基礎上再添加如下兩個依賴，例如：

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

<dependency>
    <groupId>com.alibaba.cloud</groupId>
    <artifactId>spring-cloud-alibaba-sentinel-gateway</artifactId>
</dependency>

第二步：添加sentinel及路由規則(假如已有則無需設定)

routes:
  - id: route01
    uri: lb://nacos-provider
    predicates: ###匹配規則
      - Path=/provider/echo/**

sentinel:
  transport:
    dashboard: localhost:8180 #Sentinel 控制臺地址
    port: 8719 #客戶端監控API的埠
  eager: true  #取消Sentinel控制臺懶加載,即專案啟動即連接

第三步：啟動網關專案，檢測sentinel控制臺的網關選單，
啟動時，添加sentinel的jvm引數，通過此選單可以讓網關服務在sentinel控制臺顯示不一樣的選單（假如沒有發現變化關閉網關專案，關閉sentinel，然后重啟sentinel,重啟網關專案），代碼如下，

-Dcsp.sentinel.app.type=1

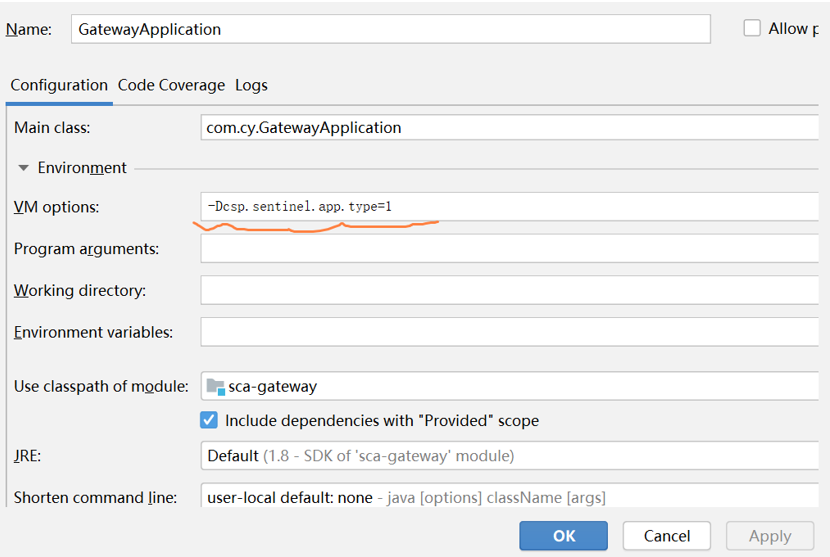

假如是在idea中，可以參考下面的圖進行配置

在這里插入圖片描述

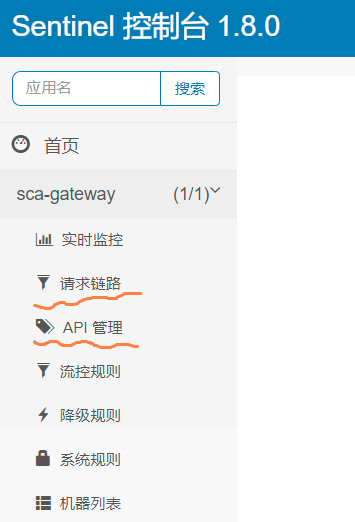

Sentinel 控制臺啟動以后，界面如圖所示：

在這里插入圖片描述

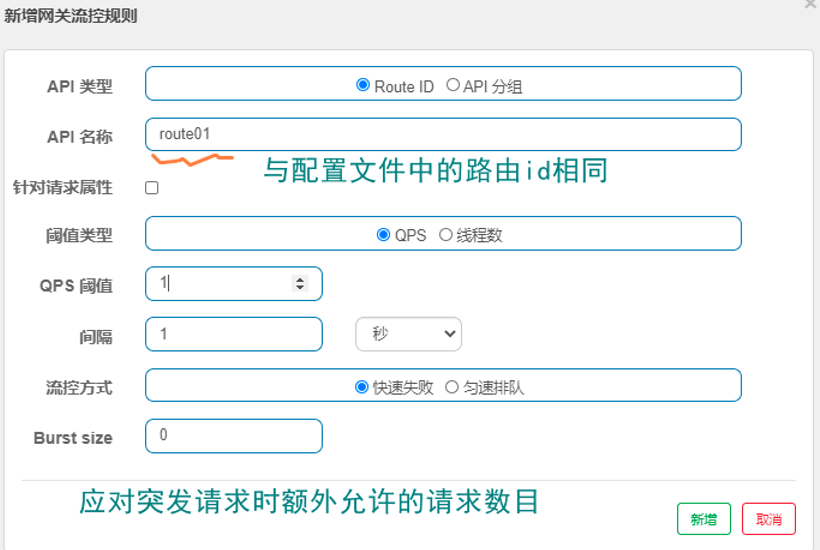

第四步：在sentinel面板中設定限流策略，如圖所示：
在這里插入圖片描述

第五步：通過url進行訪問檢測是否實作了限流操作

在這里插入圖片描述

基于請求屬性限流

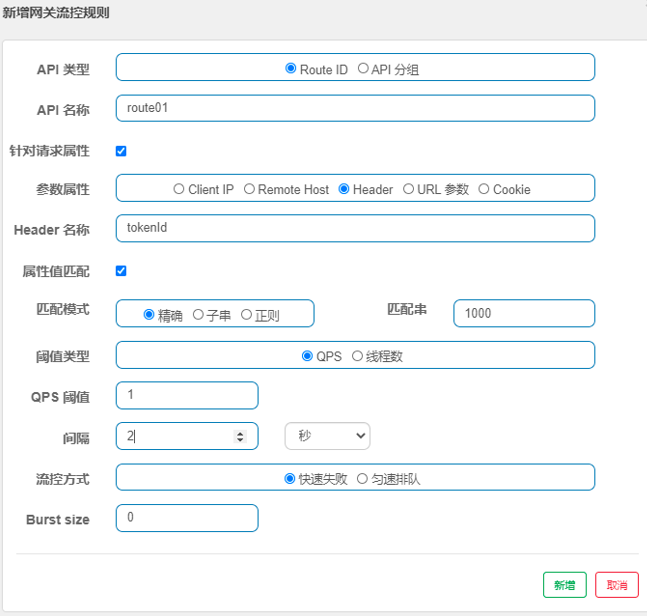

定義指定routeId的基于屬性的限流策略如圖所示：
在這里插入圖片描述

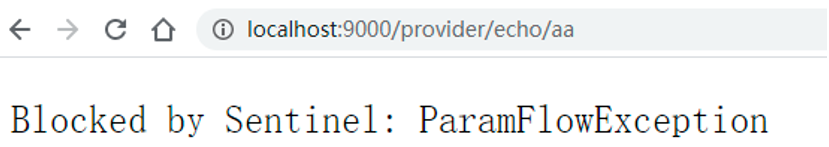

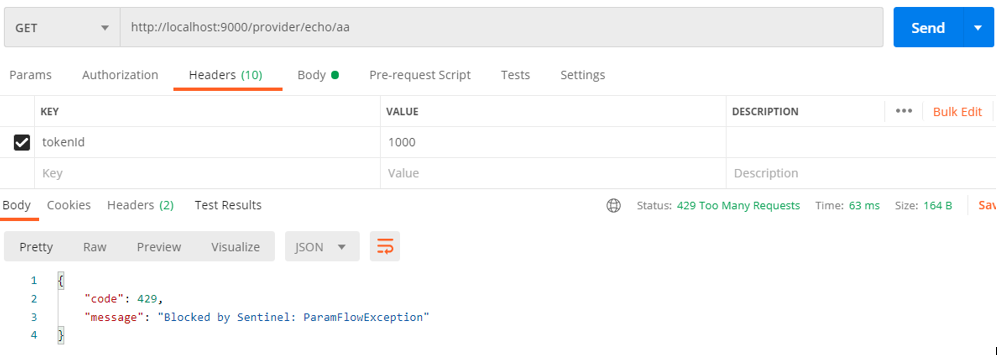

通過postman進行測驗分析

在這里插入圖片描述

自定義API維度限流（重點）

自定義API分組，是一種更細粒度的限流規則定義，它允許我們利用sentinel提供的API，將請求路徑進行分組，然后在組上設定限流規則即可，

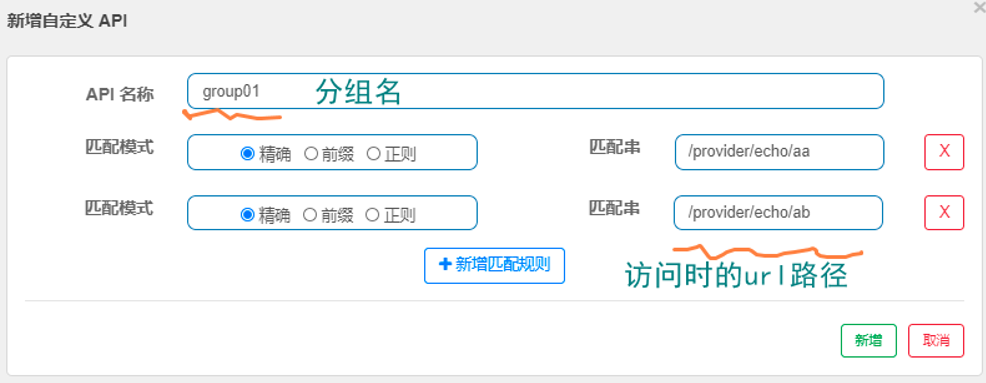

第一步：新建API分組，如圖所示：
在這里插入圖片描述

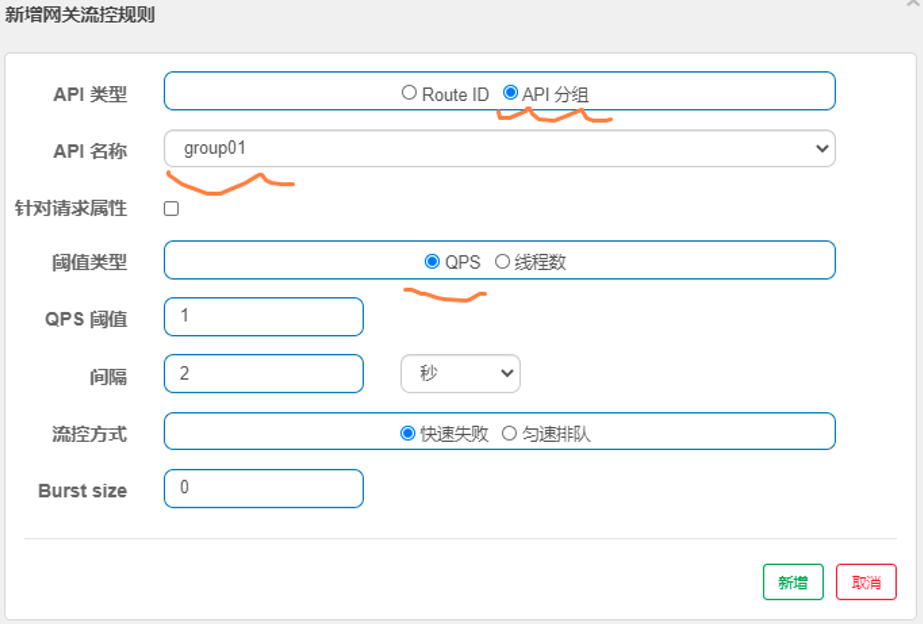

第二步：新建分組流控規則，如圖所示：
在這里插入圖片描述

第三步：進行訪問測驗，如圖所示

在這里插入圖片描述

定制流控網關回傳值

定義配置類，設計流控回傳值，代碼如下：

@Configuration
public class GatewayConfig {
    public GatewayConfig(){
        GatewayCallbackManager.setBlockHandler(
new BlockRequestHandler() {
            @Override
            public Mono<ServerResponse> handleRequest(ServerWebExchange serverWebExchange, Throwable throwable) {
                Map<String,Object> map=new HashMap<>();
                map.put("state",429);
                map.put("message","two many request");
                String jsonStr=JSON.toJSONString(map);
                return ServerResponse.ok().body(Mono.just(jsonStr),String.class);
            }
        });
    }
}

其中，Mono 是一個發出(emit)0-1個元素的Publisher，

小節面試分析？

網關層面結合sentinel實作限流，其限流的型別有幾種？(兩種-route id,api)
網關層面可以自定義限流后的例外處理結果嗎？(可以)
你知道Sentinel底層限流的演算法有哪些？(滑動視窗，令牌桶，漏斗，，，，)

總結（Summay）

本章節重點從網關誕生的背景，網關應用程序以及常用物件做了分享和設計
