小程式除錯技術導讀-有解無憂

近期團隊內在自研小程式，我負責開發者工具中的除錯部分，除錯作為面向開發者的基礎能力，扮演了極為重要的角色，

本篇文章是導讀文章，

除錯能力從0到1一共經歷了4個版本，接下來的文章將會以這4個版本為主線分別進行介紹，

初始版

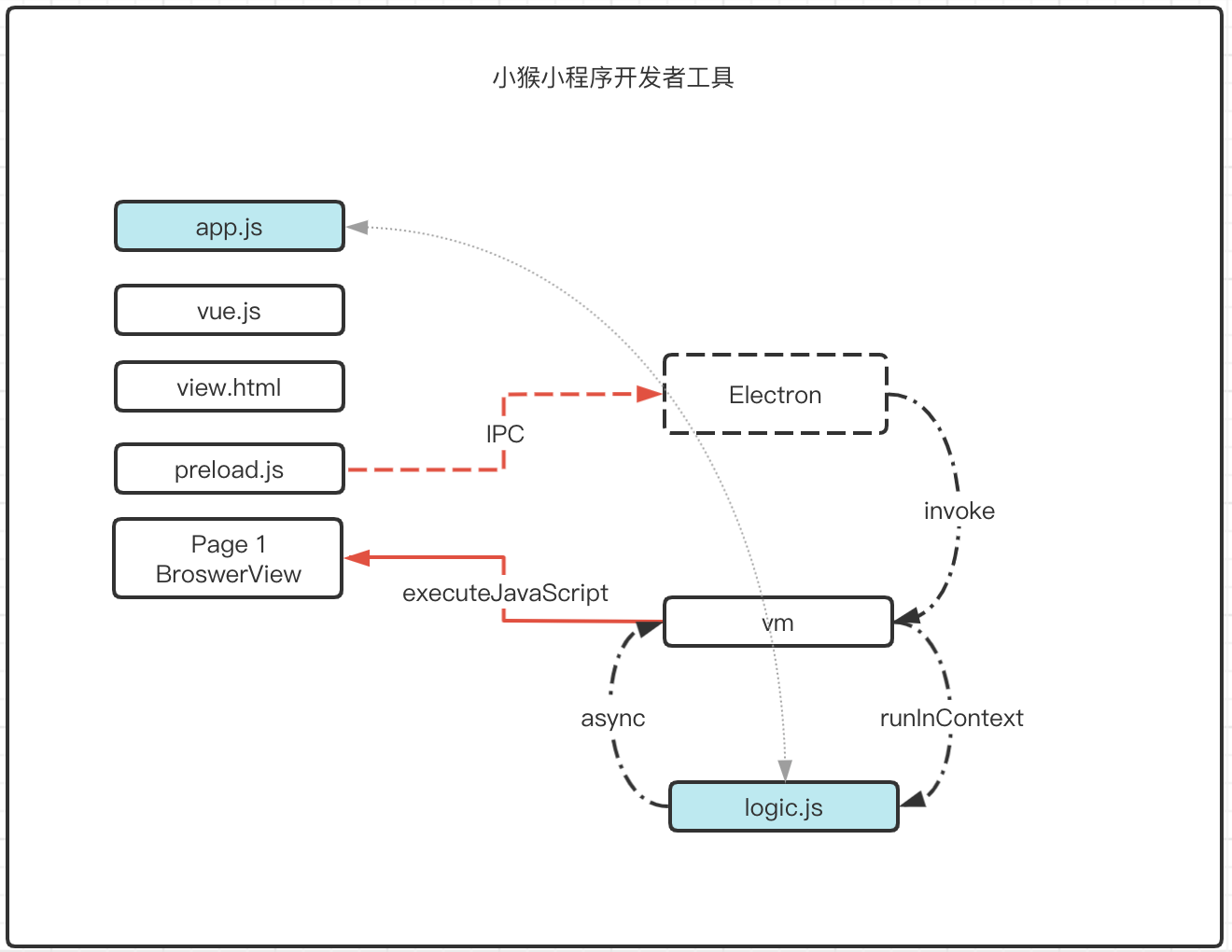

初始版通信關系圖
上圖為除錯還不存在時的一個通信關系圖，

在彼時已經實作了邏輯代碼與渲染代碼的運行隔離，其中邏輯代碼是運行在一個vm中的，

渲染層通過Electron提供的IPC能力與electron進行通信，
electron持有vm的參考，在收到渲染層的請求后，Electron會直接交給vm執行，
vm中運行的代碼會通過vm的Context方法將執行結果拋出，
vm收到代碼后直接通過渲染層容器BrowserView的參考通過executeJavaScript將結果返還給渲染層，

通過以上4步完成了一個簡單的渲染層、邏輯層的通信倍訓，這其中有渲染層代碼、邏輯層代碼、preload、electron、vm、BrowserView 6個角色參與，

這個階段的特點是：實作了渲染代碼與邏輯代碼的隔離，還不具備基礎的斷點除錯能力，

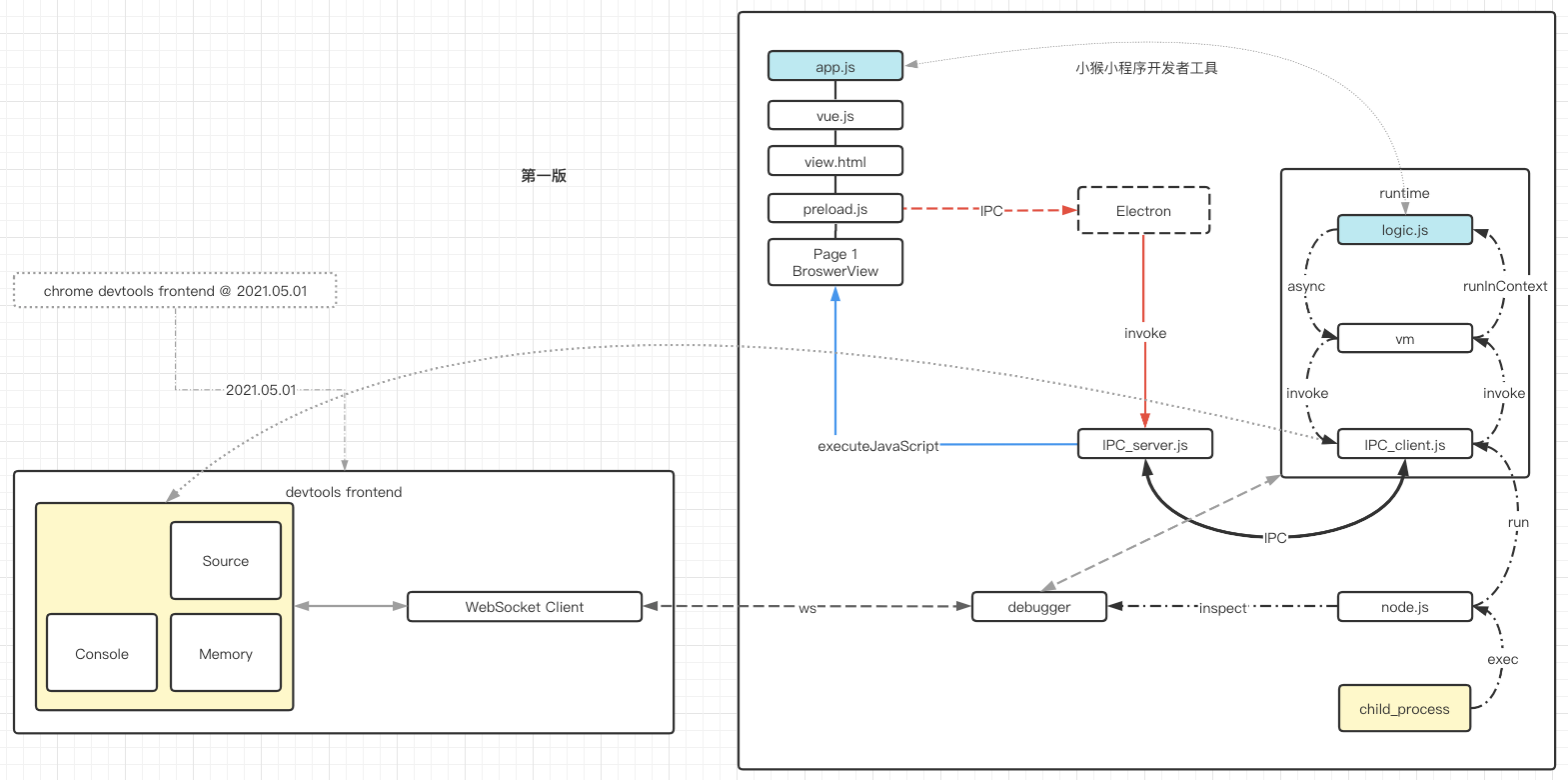

第一版

這一版比初始版要復雜了一些，它實作了邏輯代碼的斷點能力，它的主要改進是：

將vm轉移到了獨立的行程中，
通過node --inspect-brk使邏輯層代碼運行于除錯狀態，
由于邏輯層代碼運行于獨立行程中，所以使用了IPC使渲染層與邏輯層維持通信狀態，

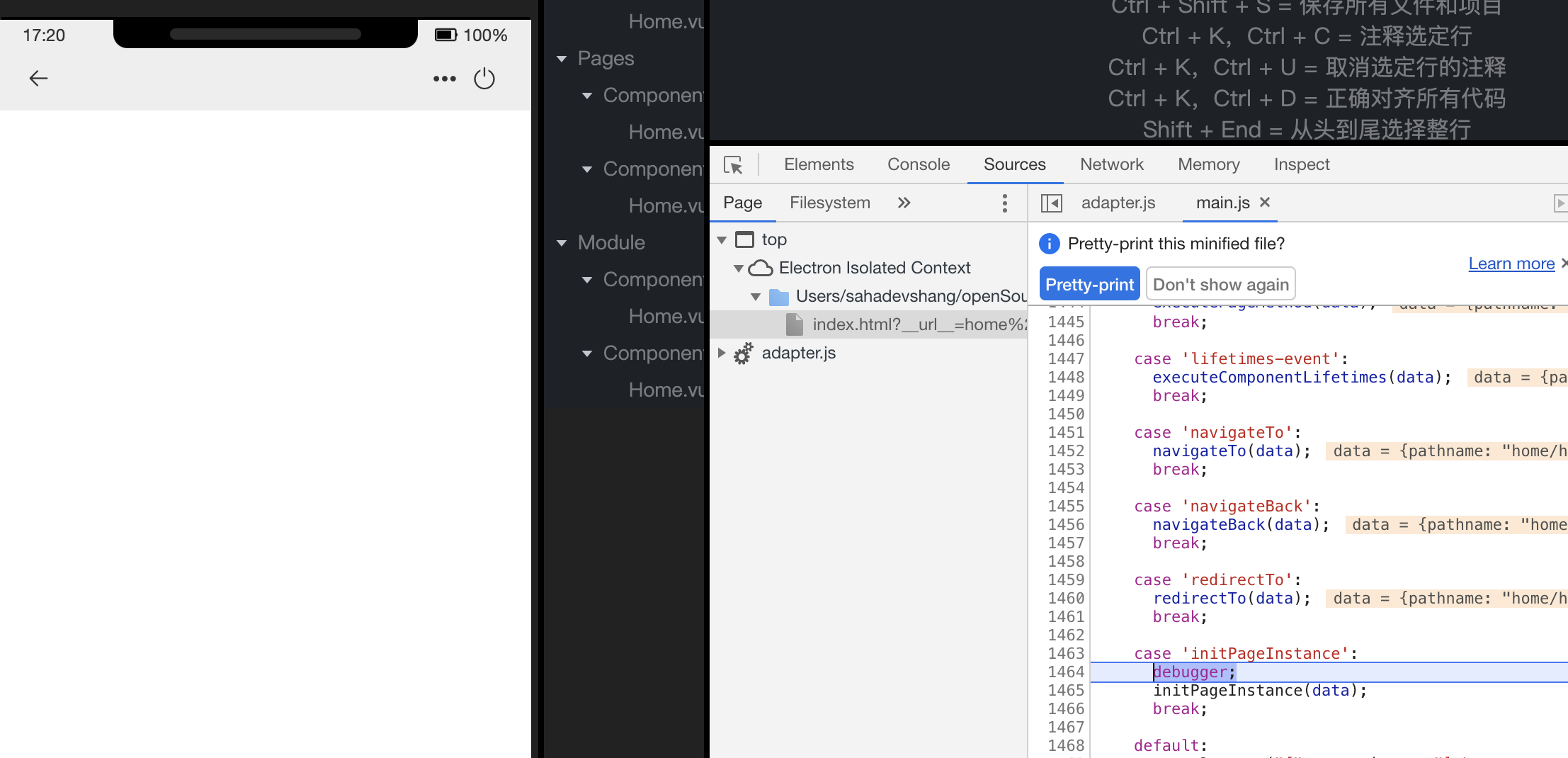

加入了可視化的除錯界面，可以對代碼執行基本的除錯控制操作，可以從控制臺看到渲染層的日志輸出，

它的不足之處在于無法審查DOM結構，也無法查看Network記錄，

第二版

這一版比上一版的改進在于可以查看Network記錄，同時也可以審查基本的DOM結構，

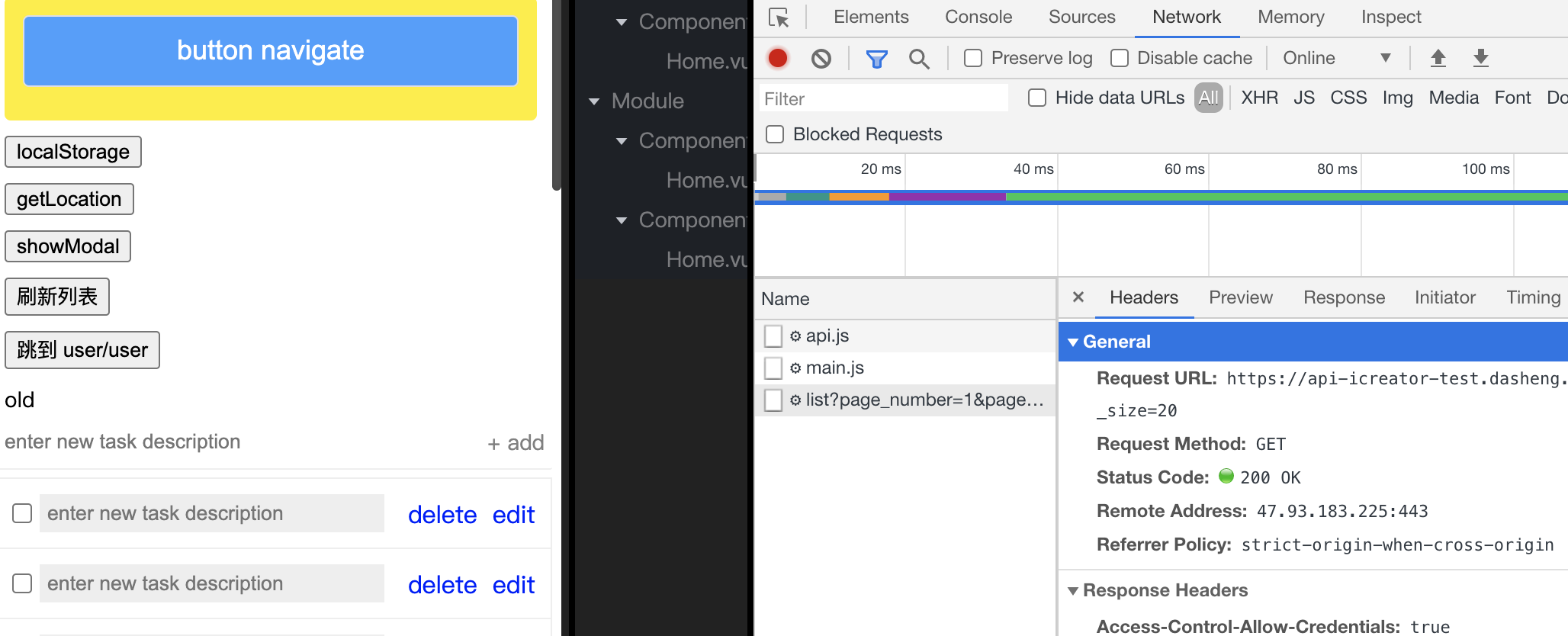

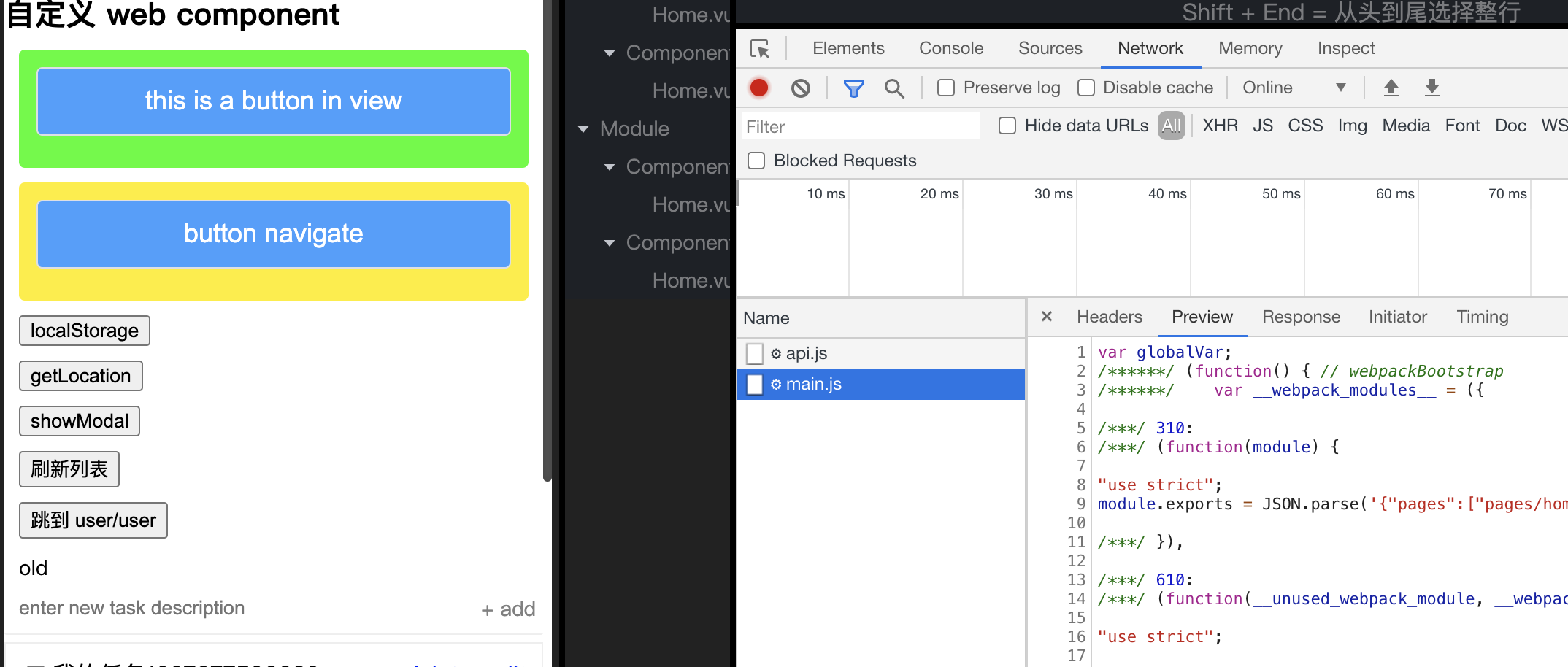

運行示例：

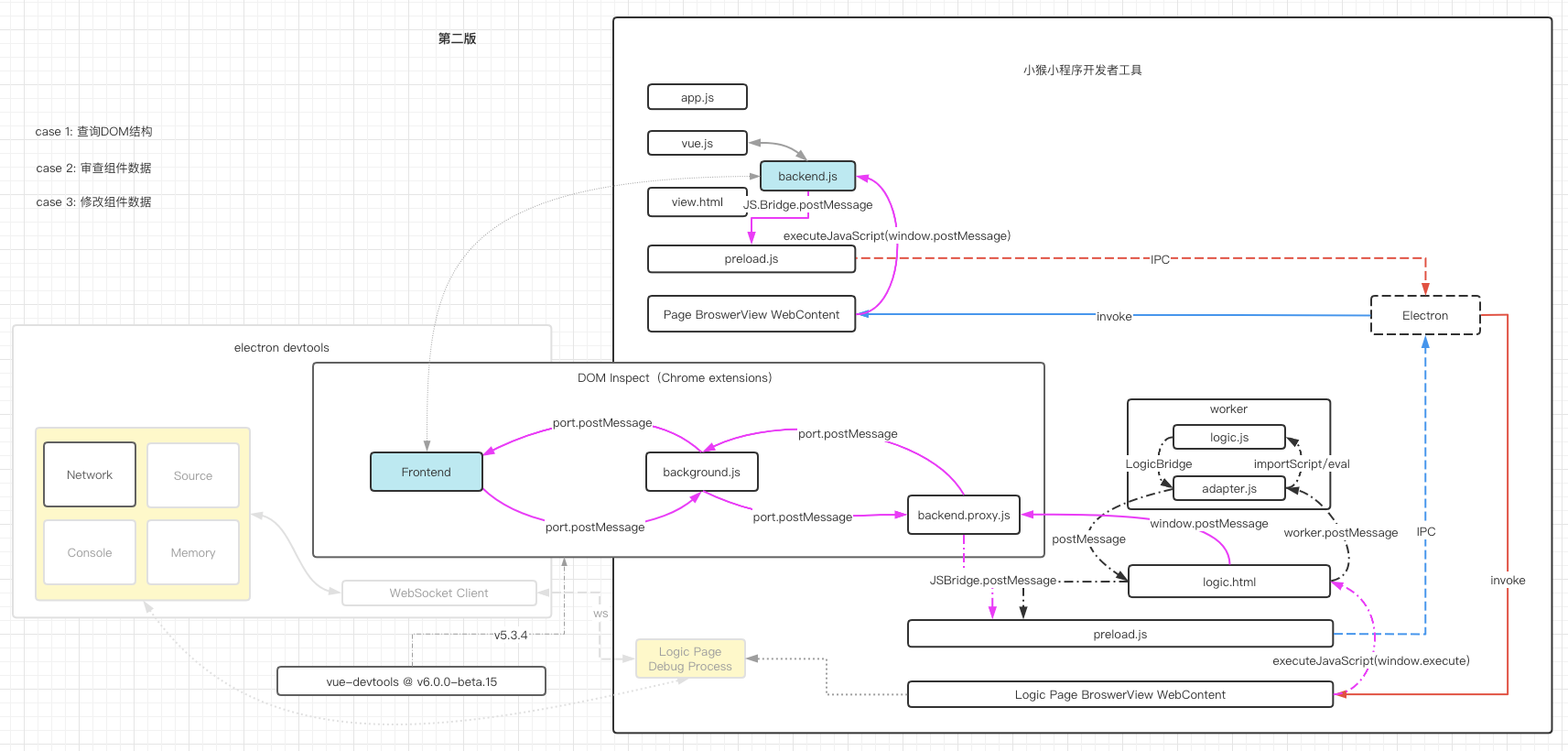

這一版將邏輯層代碼運行于worker內，除錯審查面板采用了electron自帶的除錯工具，

在worker內部運行邏輯代碼解決了Network審查的問題，electron自帶的除錯工具可以以較小的成本在除錯工具中增加一個Tab，這里用了chrome extensions的能力，

為了不影響邏輯代碼的執行，這一版采用adapter扮演了上一版vm的角色，使上層的邏輯代碼無感知的進行了運行時環境的遷移，adapter負責底層資料的通信，

這一版最大的難點在DOM結構的審查，這是因chrome extensions 運行于邏輯層容器上，而DOM資訊位于渲染層容器上，有人可能會問，把擴展放到渲染層容器上不就解決了嗎？答案是否定的，因為console network source 這些能力與邏輯層嚴格關聯，而除錯面板只有一個，必須做出成本方面的取舍，

解決DOM審查的辦法是將渲染層與邏輯層的審查通信通道打通，這里就不得不提到chrome extensions的實作，chrome extensions主要由3部分組成：

frontend.js 這個檔案運行于除錯面板tab內，
backend.js 這個檔案運行于網頁的背景關系中，
background.js 這個檔案負責frontend.js與backend.js的通信，

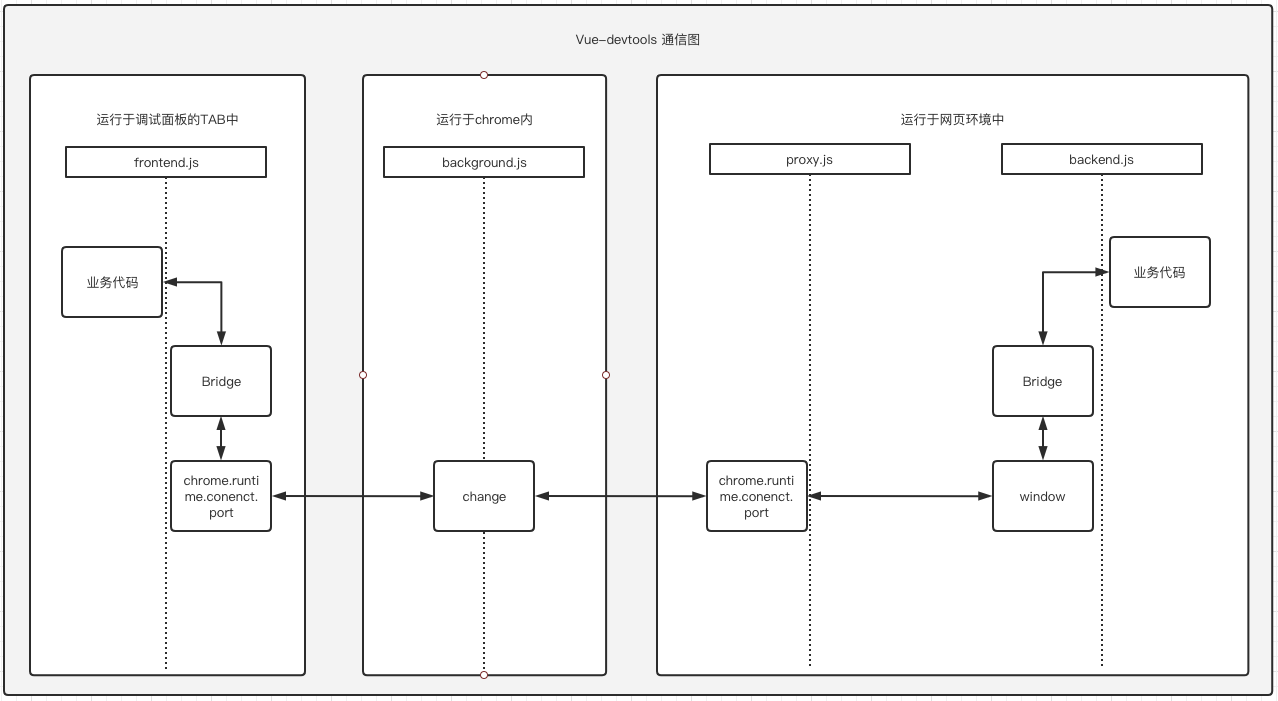

以下這張圖簡單的描述了它們三者之間的關系：

這里以已經非常成熟的extensions vue-devtools來做說明，vue-devtools的結構和上圖一樣，backend.js是負責從頁面中獲得Vue的組件樹結構然后再通過background.js發送給frontend.js來展示的，

而在我們的小程式中，backend.js所運行的環境中并沒有Vue的組件資訊，這些資訊在哪呢？它位于渲染層的運行環境中，所以我們需要做一些適當的改造（基于vue-devtools），如下：

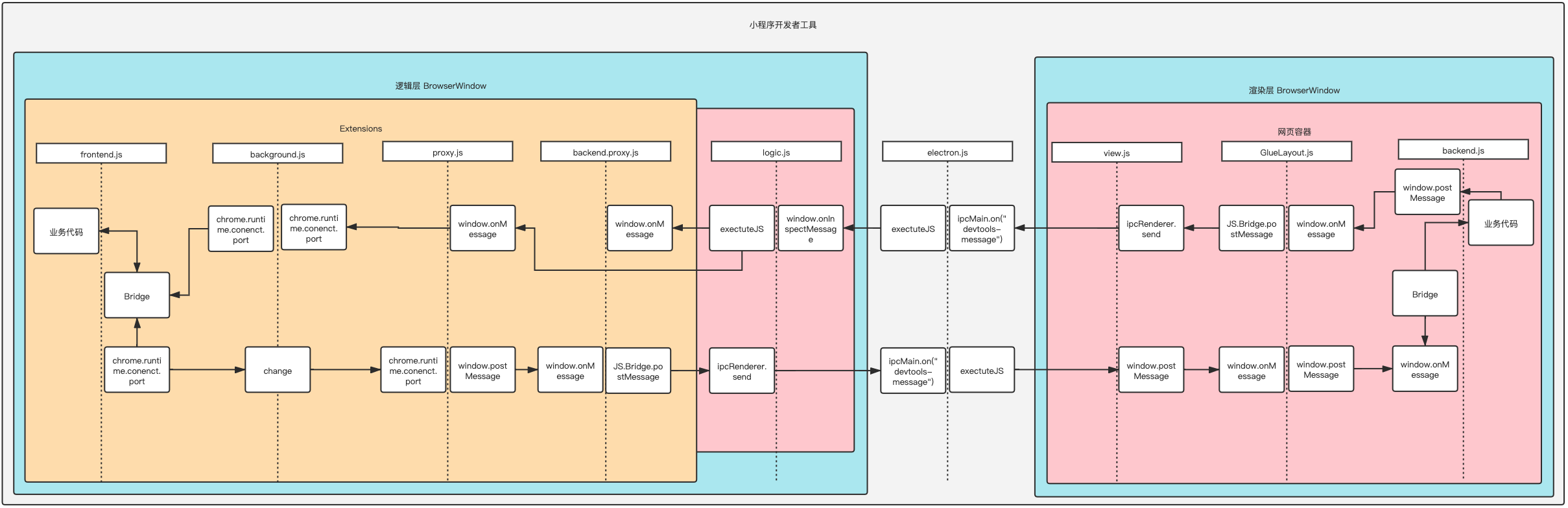

就是將原本運行于邏輯層網頁環境中的backend.js移植到了渲染層網頁環境中執行，而之前在邏輯層網頁環境中運行的backend.js變為了backend.proxy.js，它負責內外環境的通信，這里的內是指extensions的proxy.js，外是指electron.js，渲染層中的GlueLayout.js扮演了之前的proxy.js的角色，負責backend.js與外部的通信適配，

以上僅僅是打通了邏輯層與渲染層的審查通信通道，而這還不夠，因為我們需要審查的是渲染層的DOM結構，目前只能看到的是渲染層的Vue組件結構，所以還需要一些改造，

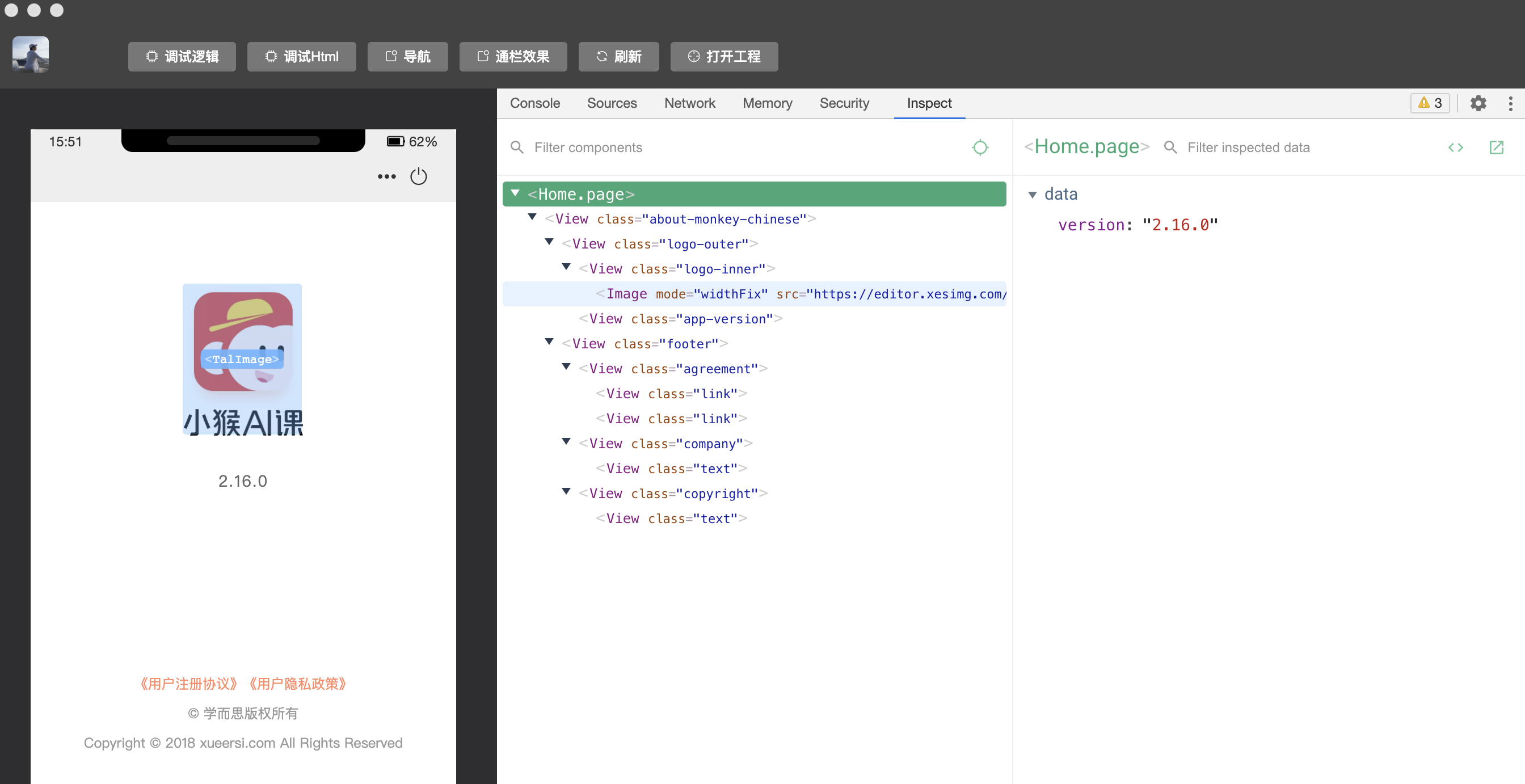

為了兼容DOM審查與資料審查兩種能力，我們想出了一種創新方式，就是將組件結構與DOM結構合二為一，例如：

# Main.vue
<template>
  <div class="main">
    <Hello></Hello>
  </div>
</template>

# Hello.vue
<template>
  <div class="hello">
    <span>This is Hello components!</span>
  </div>
</template>

實際審查時會變為：

<div class="main">
  <Hello>
    <div class="hello">
      <span>This is Hello components!</span>
    </div>
  </Hello>
</div>

當點擊組件節點時展示的是組件本身的資訊（完全是vue-devtools的能力），而當點擊DOM節點時展示的是元素本身的資訊（沒有實作），

這一版相比上一版實作了DOM樹結構的審查與組件資料審查，也實作了Network的審查，而不足之處在于還不能夠實作Elements本身的審查，比如修改樣式，查看內外邊距等基礎能力，

第三版

這一版相比于上一版有了比較完善的能力：

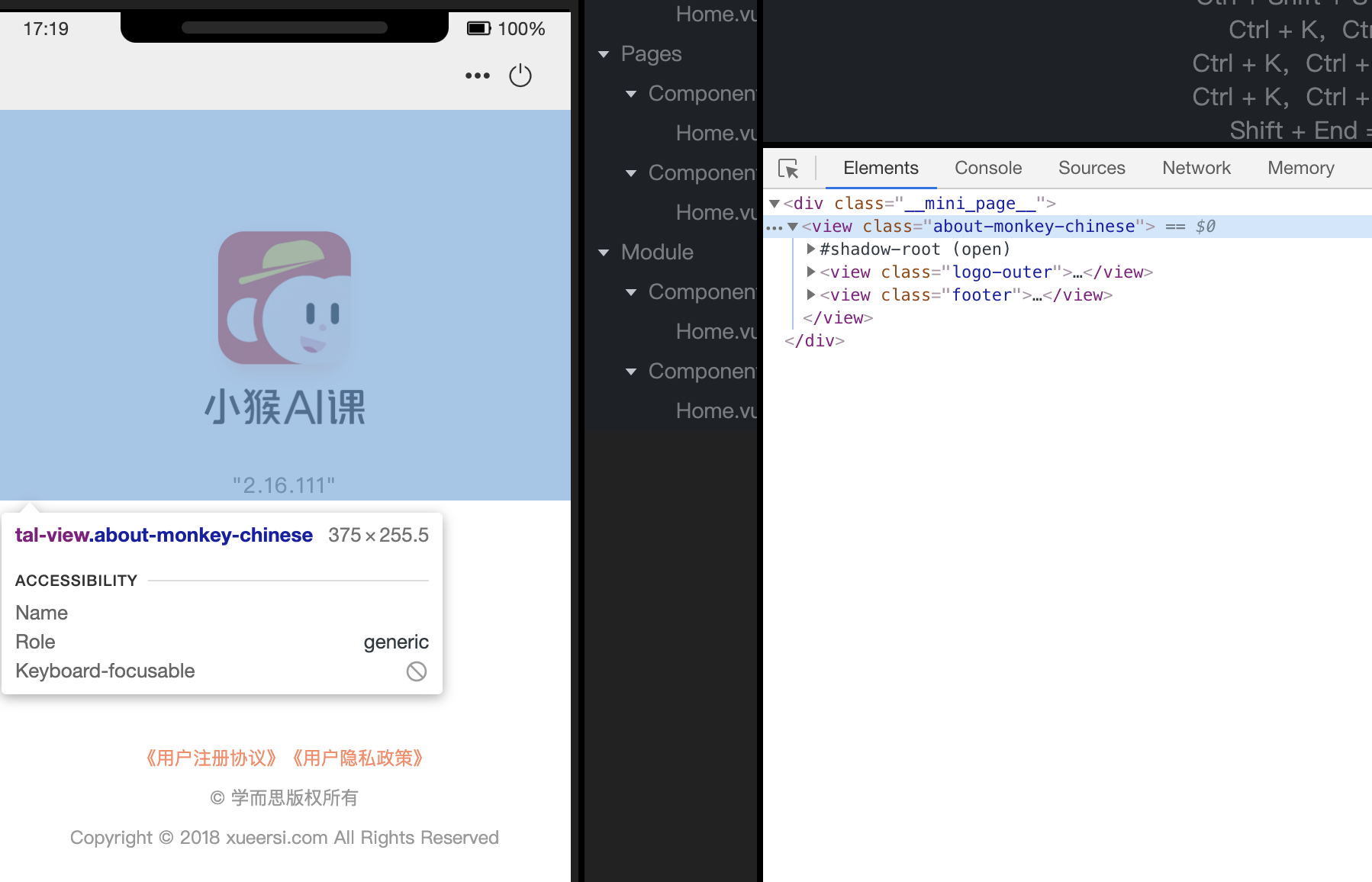

完整的DOM審查能力，

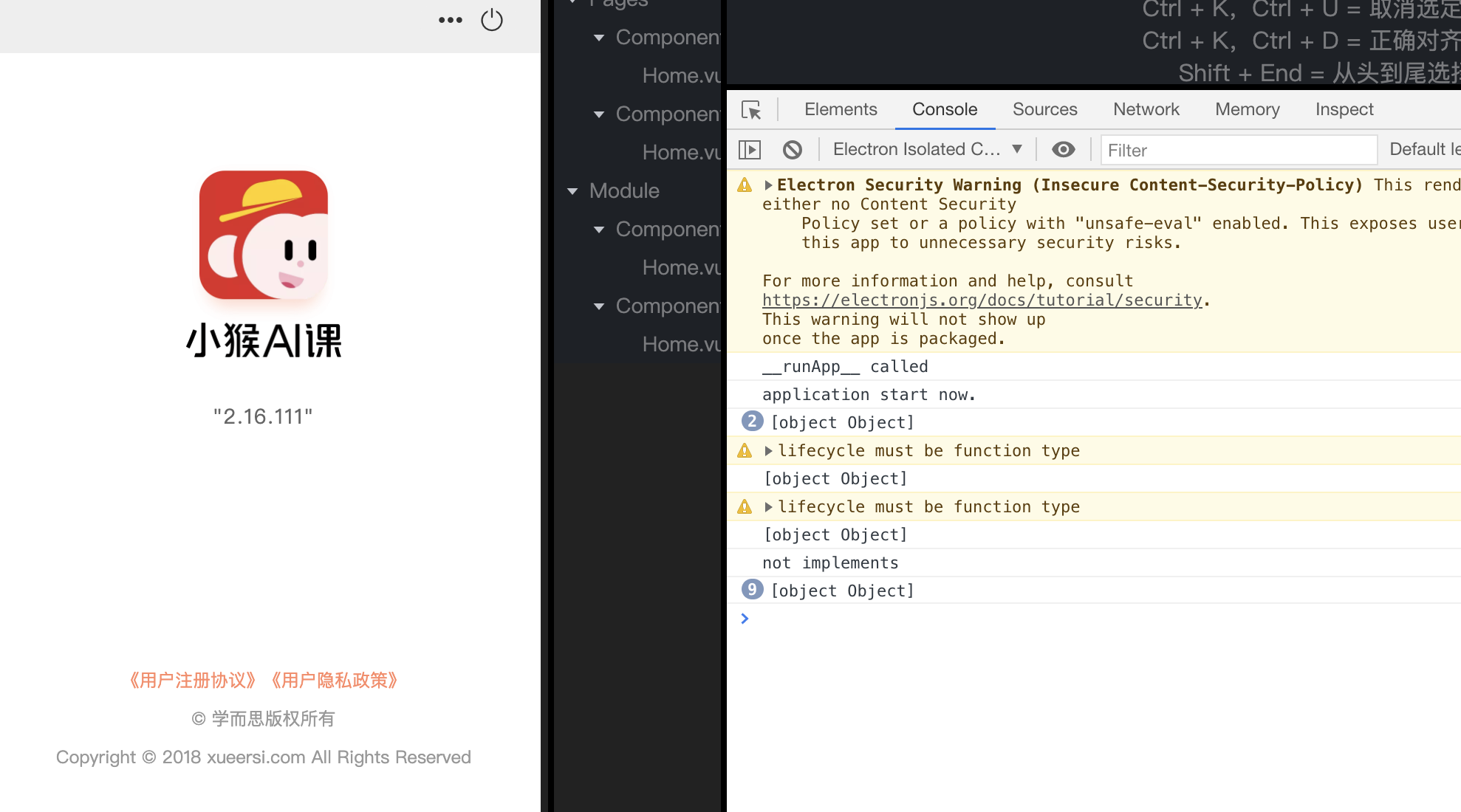

Console控制臺，

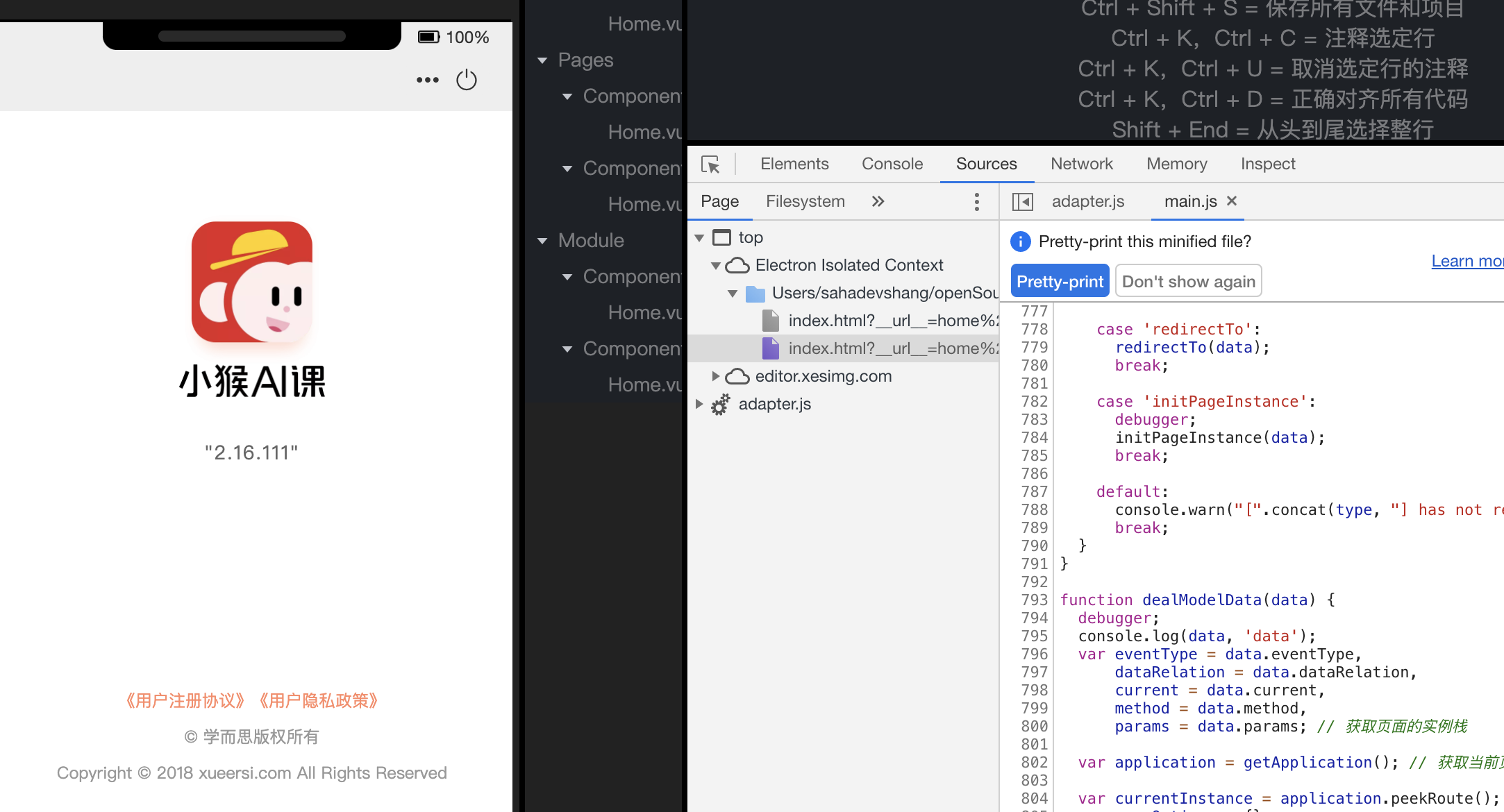

Source除錯，
Network審查，
頁面資料審查，

與市面上的其它小程式開發者工具相比，該有的基礎能力都具備了，

這一版的除錯面板又采用了第二版所使用的chrome devtools frontend方案，與第二版不同的在于邏輯代碼的運行采用的是第三版的方案，

這一版遇到了三個很大的挑戰：

如何使用一個除錯面板控制渲染層的DOM結構與邏輯層的代碼邏輯？
如何在缺少資料的情況下在chrome devtools frontend專案中增加一個新的有完全能力的tab？
如何獲得審查資料？

這里簡單分別說明一下以上三個問題是如何解決的，

問題1

chrome devtools frontend（下文簡稱frontend）是谷歌官方研發的給chrome使用的除錯面板專案，

frontend在啟動后會通過WebSocket連接到一個目標除錯地址，注意，**這個地址只能是一個地址，**那么問題來了，現在邏輯層、渲染層分別運行于兩個獨立的環境中，我應該連接誰呢？連接誰都不靠譜，

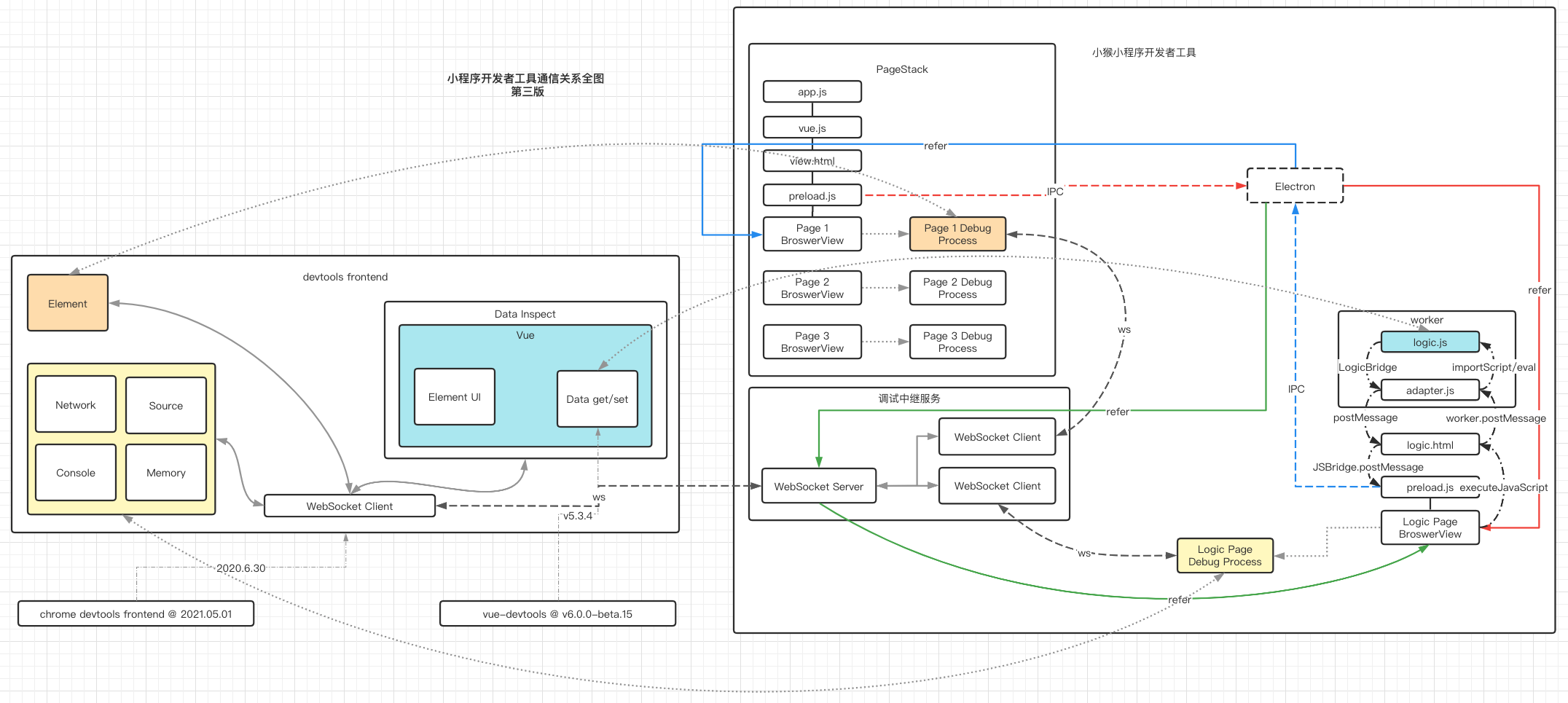

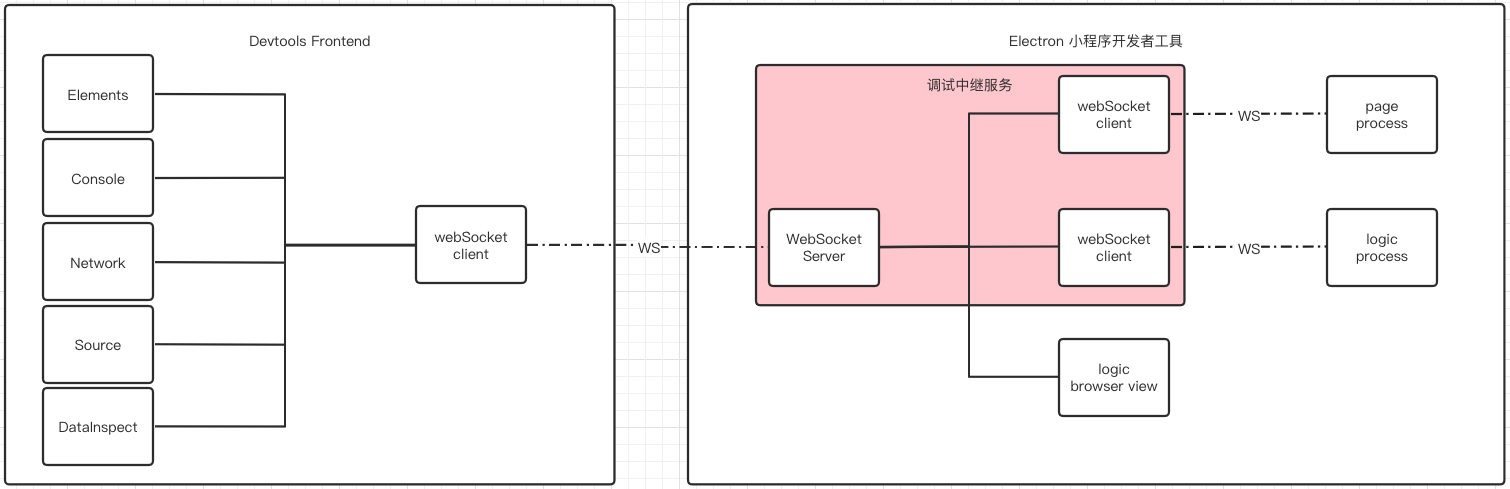

唯一的解決方案是，我們提供一個除錯中繼服務，讓frontend連接這個中繼服務，這個中繼服務分別去連接邏輯層除錯服務與渲染層除錯服務，如下圖所示：

問題2

由于frontend專案在今年完全改為了TS的寫法，導致每次修改、查看需要花費10多分鐘的編譯時間，而為了壓縮這可觀的時間，順藤摸瓜找到了在修改為TS寫法之前的最后一個版本，這個版本是用JS寫的，可以修改后直接在瀏覽器中預覽效果，最大的好處在于可以實時的除錯代碼了，這對了解frontend專案的運行原理大開方便之門，

有了以上條件還不夠，因為frontend專案不同于傳統的前端專案，它沒有構建的程序，龐大的專案全是依靠組態檔動態加載生成的，

經過一段時間的摸索和大量的除錯，找到了frontend從啟動到最終渲染一個TAB的完整程序，知道了它是怎么加載的，那增加一個TAB也是板上釘釘的事情了，

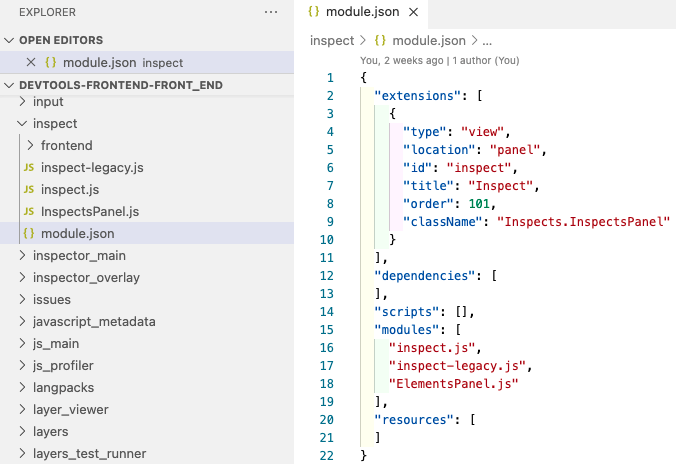

在frontend中增加一個TAB的關鍵代碼一覽：

但問題到此就解決了？不不不，還早著呢，完成以上步驟僅僅是有了一個TAB，但它里面是空的，什么都沒有，那怎么往里面添加內容呢？

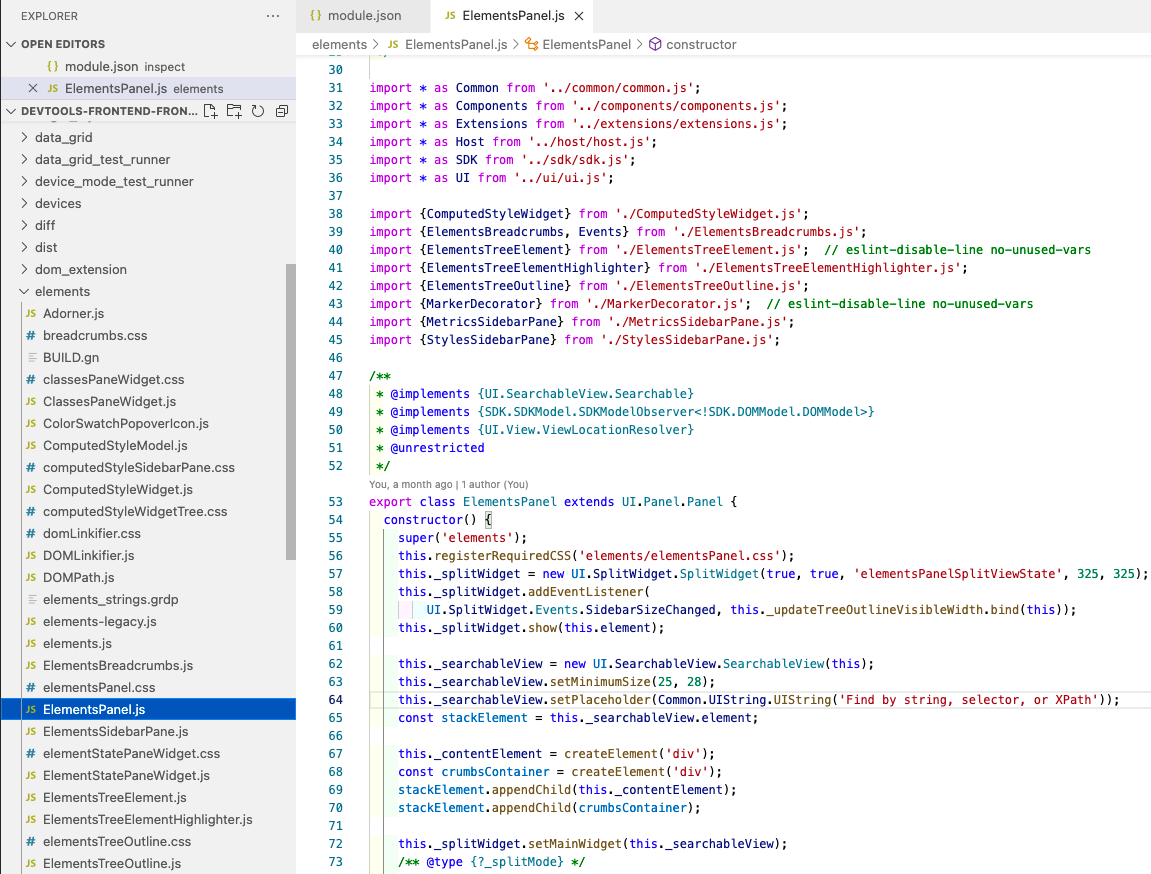

下面這段代碼是除錯面板Element的初始化代碼（一部分）：

Emmm，怎么說呢，和我們一般見到的形式完全不同，既不是原生DOM操作，也不是JQuery、Vue這類的第三方框架，這怎么下手呢？

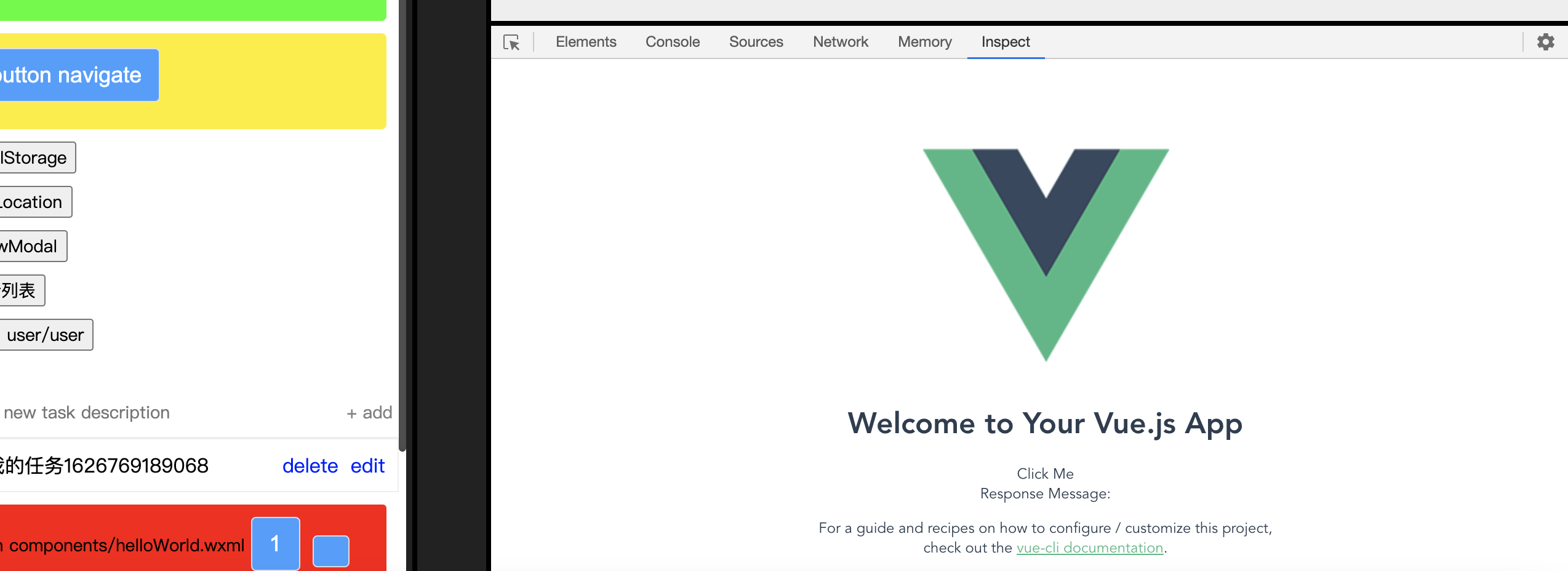

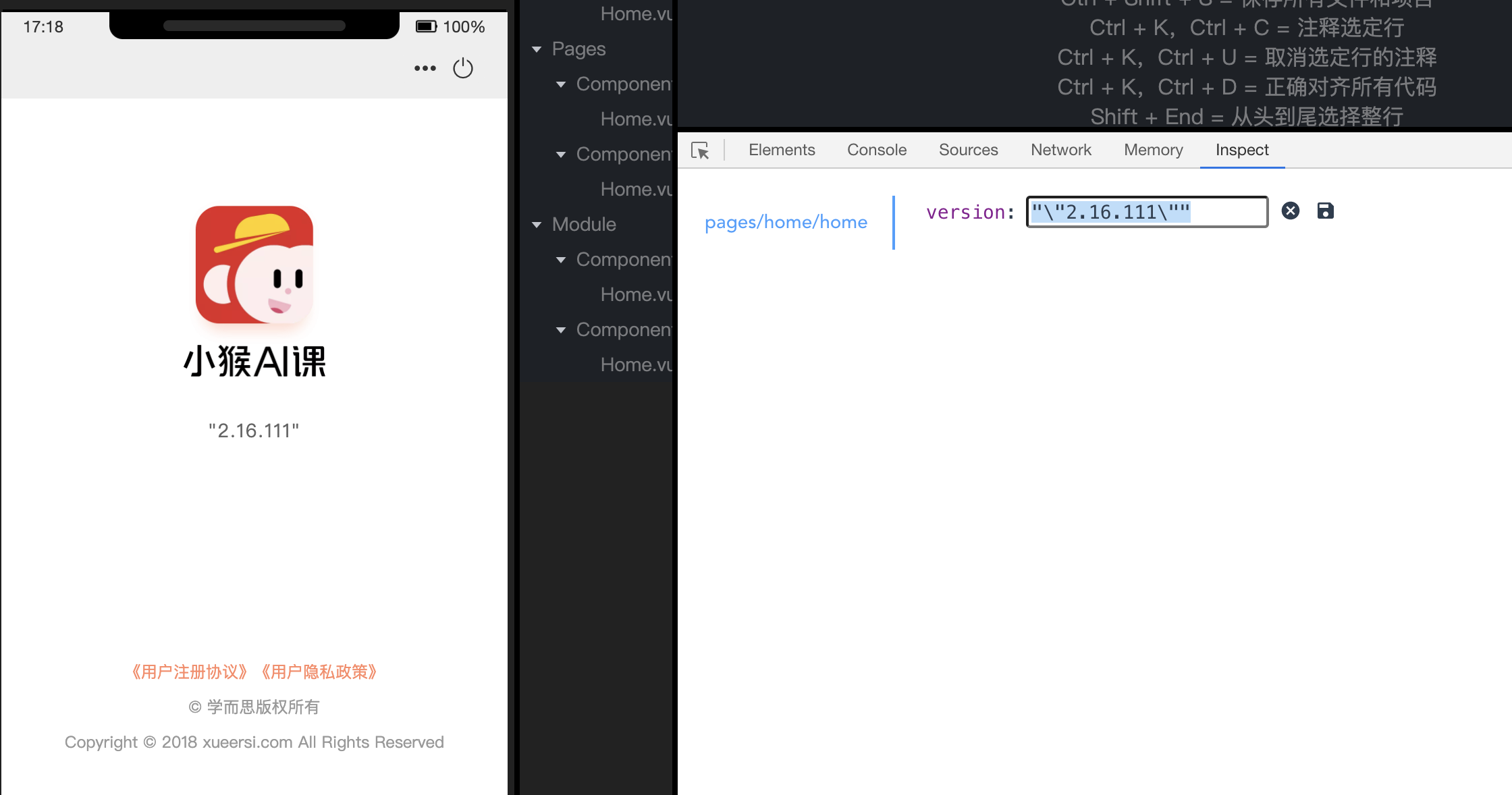

原來frontend封裝了大量的組件，上面代碼中的ElementPanel所繼承的UI.Panel.Panel就是一個組件，最開始我嘗試使用這些組件，但由于沒有檔案，加上代碼量龐大，用起來非常的吃力，效果也不好，最終通過代碼閱讀找到了這些組件暴露在外的element，那么我將Vue掛載到這個Element上就可以使用vue的方式去實作這個TAB的內容了，如圖所示：

問題3

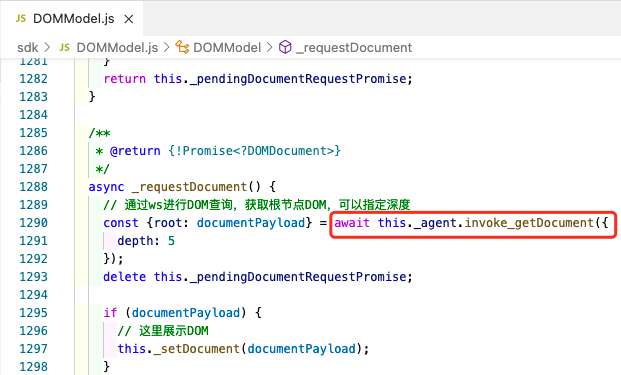

因為frontend是基于websocket與外界通信的，element、console、source這些模塊都是通過內置的websocket client與外界交換資料，而這個websocket實體被高度封裝，很難在Vue中直接使用，例如，Element是通過這種方式去獲取DOM資料的：

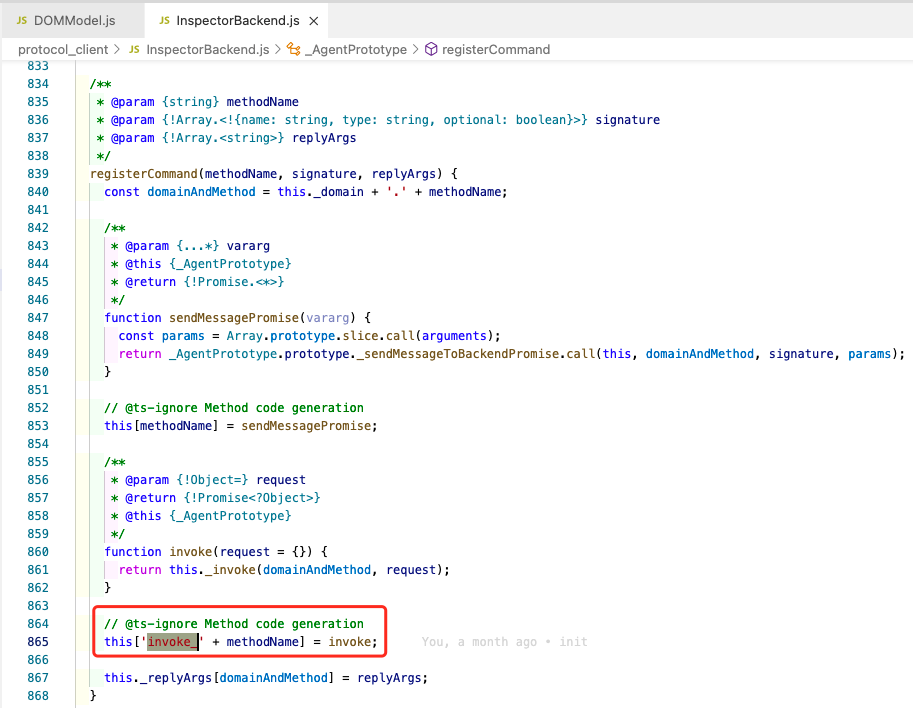

注意這里的invoke_getDocument方法是動態合成的：

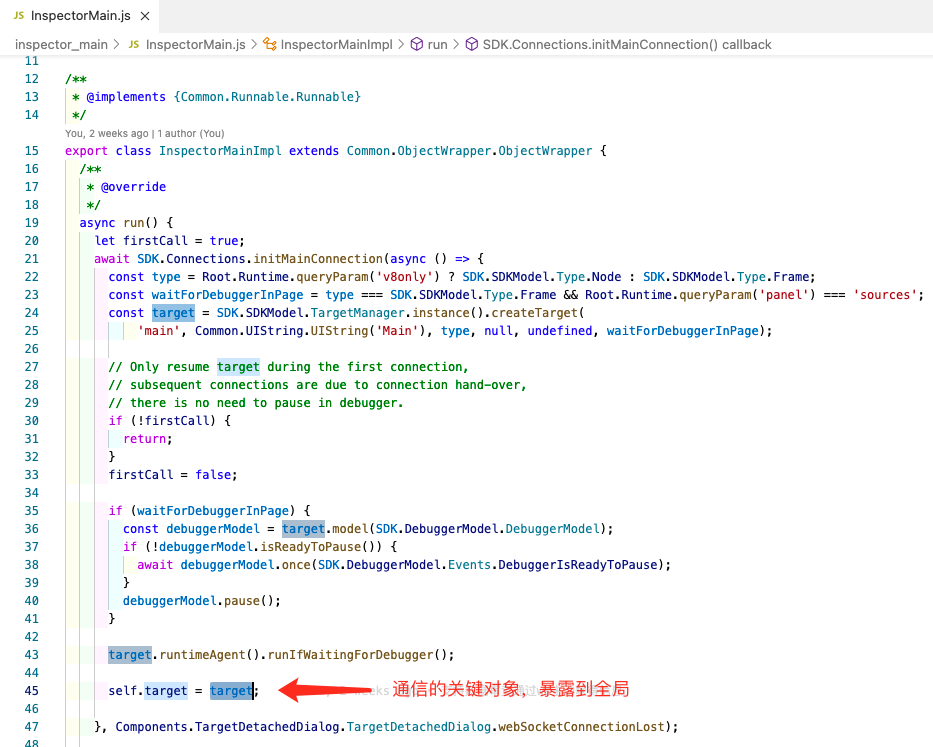

這里不展開展示細節了，總之如果按照frontend的方式實作通信的程序改造難度非常大，這時我想另辟蹊徑，自建一條通信通道，但后來想想又放棄了，這不是個好的辦法，最侄訓是決定從內置的websocket上入手，看看哪些關鍵的地方可以暴露給全域使用，最終經過不斷的除錯找到了這個關鍵的物件：

這樣一來，我便可以隨便使用了：

export function sendMessage(method, params) {
    return new Promise((resolve, reject) => {
        // self.target為通信關鍵物件
        self.target._router.sendMessage("", "DataInspect", `DataInspect.${method}`, params, (error, result) => {
            if (error) {
                console.error('Request ' + method + ' failed. ' + JSON.stringify(error));
                reject(null);
                return;
            }
            resolve(result);
        })
    })
}
