第37章 STM32F407的FIR低通濾波器實作（支持逐個資料的實時濾波）

本章節講解FIR低通濾波器實作，

37.1 初學者重要提示

37.2 低通濾波器介紹

37.3 FIR濾波器介紹

37.4 Matlab工具箱filterDesinger生成低通濾波器C頭檔案

37.5 FIR低通濾波器設計

37.5.1 函式arm_fir_init_f32

37.5.2 函式arm_fir_f32

37.5.3 filterDesigner獲取低通濾波器系數

37.5.4 低通濾波器實作

37.6 實驗例程說明（MDK）

37.7 實驗例程說明（IAR）

37.8 總結

37.1 初學者重要提示

1、本章節提供的低通濾波器支持實時濾波，每次可以濾波一個資料，也可以多個資料，不限制大小，但要注意以下兩點：

所有資料是在同一個采樣率下依次采集的資料，
每次過濾資料個數一旦固定下來，運行中不可再修改，

2、 FIR濾波器的群延遲是一個重要的知識點，詳情在本教程第41章有詳細說明，

37.2 低通濾波器介紹

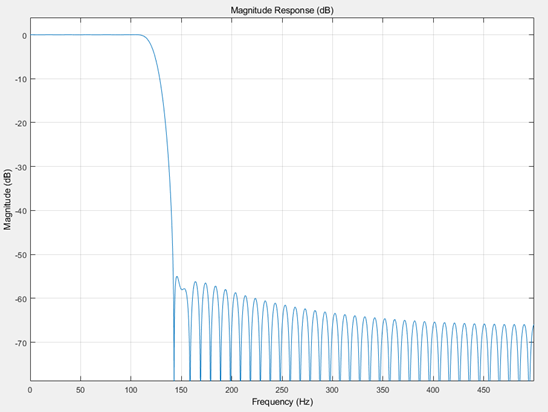

允許低頻信號通過，而減弱高于截止頻率的信號通過，比如混合信號含有50Hz + 200Hz信號，我們可通過低通濾波器，過濾掉200Hz信號，讓50Hz信號通過，

37.3 FIR濾波器介紹

ARM官方提供的FIR庫支持Q7，Q15，Q31和浮點四種資料型別，其中Q15和Q31提供了快速演算法版本，

FIR濾波器的基本演算法是一種乘法-累加（MAC）運行，輸出運算式如下：

y[n] = b[0] * x[n] + b[1] * x[n-1] + b[2] * x[n-2] + ...+ b[numTaps-1] * x[n-numTaps+1]

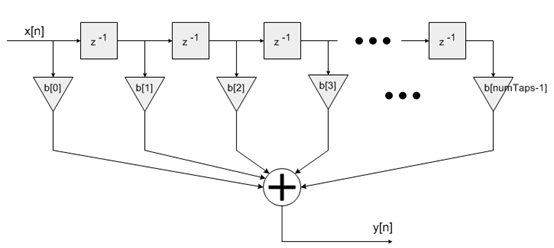

結構圖如下：

這種網路結構就是在35.2.1小節所講的直接型結構，

37.4 Matlab工具箱filterDesinger生成低通濾波器C頭檔案

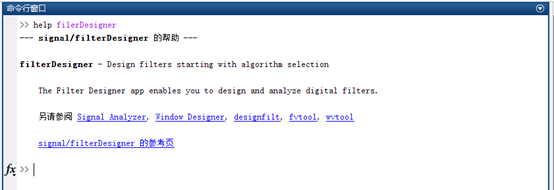

下面我們講解下如何通過filterDesigner工具生成C頭檔案，也就是生成濾波器系數，首先在matlab的命視窗輸入filterDesigner就能打開這個工具箱：

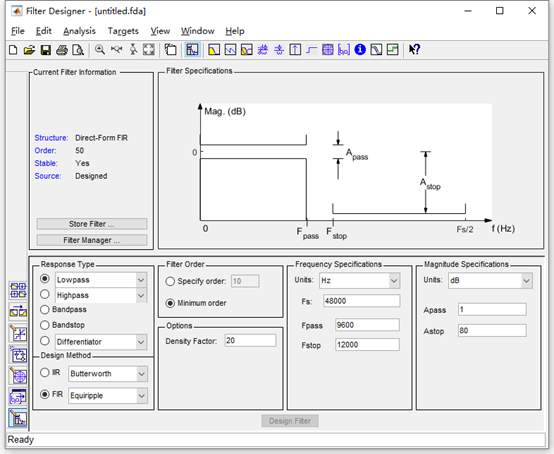

filterDesigner界面打開效果如下：

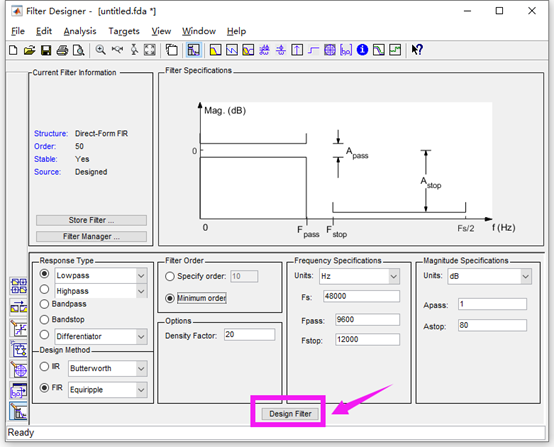

FIR濾波器的低通，高通，帶通，帶阻濾波的設定會在后面逐個講解，這里重點介紹設定后相應引數后如何生成濾波器系數，引數設定好以后點擊如下按鈕：

點擊Design Filter按鈕以后就生成了所需的濾波器系數，生成濾波器系數以后點擊filterDesigner界面上的選單Targets->Generate C header ,打開后顯示如下界面：

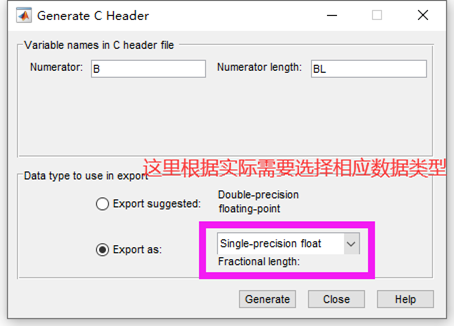

然后點擊Generate，生成如下界面：

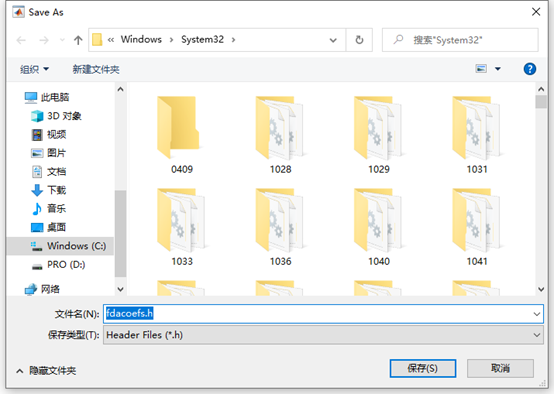

再點擊保存，并打開fdatool.h檔案，可以看到生成的系數：

/*
 * Filter Coefficients (C Source) generated by the Filter Design and Analysis Tool
 * Generated by MATLAB(R) 9.4 and Signal Processing Toolbox 8.0.
 * Generated on: 20-Jul-2021 12:19:30
 */

/*
 * Discrete-Time FIR Filter (real)
 * -------------------------------
 * Filter Structure  : Direct-Form FIR
 * Filter Length     : 51
 * Stable            : Yes
 * Linear Phase      : Yes (Type 1)
 */

/* General type conversion for MATLAB generated C-code  */
#include "tmwtypes.h"
/*
 * Expected path to tmwtypes.h
 * D:\Program Files\MATLAB\R2018a\extern\include\tmwtypes.h
 */
/*
 * Warning - Filter coefficients were truncated to fit specified data type.
 *   The resulting response may not match generated theoretical response.
 *   Use the Filter Design & Analysis Tool to design accurate
 *   single-precision filter coefficients.
 */
const int BL = 51;
const real32_T B[51] = {
  -0.0009190982091, -0.00271769613,-0.002486952813, 0.003661438357,   0.0136509249,
    0.01735116541,  0.00766530633,-0.006554719061,-0.007696784101, 0.006105459295,
    0.01387391612,0.0003508617228, -0.01690892503,-0.008905642666,  0.01744112931,
    0.02074504457,  -0.0122964941, -0.03424086422,-0.001034529647,  0.04779030383,
    0.02736303769, -0.05937951803, -0.08230702579,  0.06718690693,   0.3100151718,
     0.4300478697,   0.3100151718,  0.06718690693, -0.08230702579, -0.05937951803,
    0.02736303769,  0.04779030383,-0.001034529647, -0.03424086422,  -0.0122964941,
    0.02074504457,  0.01744112931,-0.008905642666, -0.01690892503,0.0003508617228,
    0.01387391612, 0.006105459295,-0.007696784101,-0.006554719061,  0.00766530633,
    0.01735116541,   0.0136509249, 0.003661438357,-0.002486952813, -0.00271769613,
  -0.0009190982091
};

上面陣列B[51]中的資料就是濾波器系數，下面小節講解如何使用filterDesigner配置FIR低通，高通，帶通和帶阻濾波，關于Filter Designer的其它用法，大家可以在matlab命令視窗中輸入help filterDesigner打開幫助檔案進行學習，

37.5 FIR低通濾波器設計

本章使用的FIR濾波器函式是arm_fir_f32，使用此函式可以設計FIR低通，高通，帶通和帶阻

濾波器，

37.5.1 函式arm_fir_init_f32

函式原型：

void arm_fir_init_f32(
        arm_fir_instance_f32 * S,
        uint16_t numTaps,
  const float32_t * pCoeffs,
        float32_t * pState,
        uint32_t blockSize);

函式描述：

這個函式用于FIR初始化，

函式引數：

第1個引數是arm_fir_instance_f32型別結構體變數，
第2個引數是濾波器系數的個數，
第3個引數是濾波器系數地址，
第4個引數是緩沖狀態地址，
第5個引數是每次處理的資料個數，最小可以每次處理1個資料，最大可以每次全部處理完，

注意事項：

結構體arm_fir_instance_f32的定義如下（在檔案arm_math.h檔案）：

  typedef struct
  {
    uint16_t numTaps;     /**< number of filter coefficients in the filter. */
float32_t *pState;      /**< points to the state variable array. The array is of length */
 numTaps+blockSize-1.
    float32_t *pCoeffs;    /**< points to the coefficient array. The array is of length numTaps. */
  } arm_fir_instance_f32;

1、引數pCoeffs指向濾波因數，濾波因數陣列長度為numTaps，但要注意pCoeffs指向的濾波因數應該按照如下的逆序進行排列：

{b[numTaps-1], b[numTaps-2], b[N-2], ..., b[1], b[0]}

但滿足線性相位特性的FIR濾波器具有奇對稱或者偶對稱的系數，偶對稱時逆序排列還是他本身，

2、pState指向狀態變數陣列，這個陣列用于函式內部計算資料的快取，

3、blockSize 這個引數的大小沒有特殊要求，最小可以每次處理1個資料，最大可以每次全部處理完，

37.5.2 函式arm_fir_f32

函式原型：

void arm_fir_f32(
const arm_fir_instance_f32 * S,
const float32_t * pSrc,
float32_t * pDst,
uint32_t blockSize)

函式描述：

這個函式用于FIR濾波，

函式引數：

第1個引數是arm_fir_instance_f32型別結構體變數，
第2個引數是源資料地址，
第3個引數是濾波后的資料地址，
第4個引數是每次呼叫處理的資料個數，最小可以每次處理1個資料，最大可以每次全部處理完，

37.5.3 filterDesigner獲取低通濾波器系數

設計一個如下的例子：

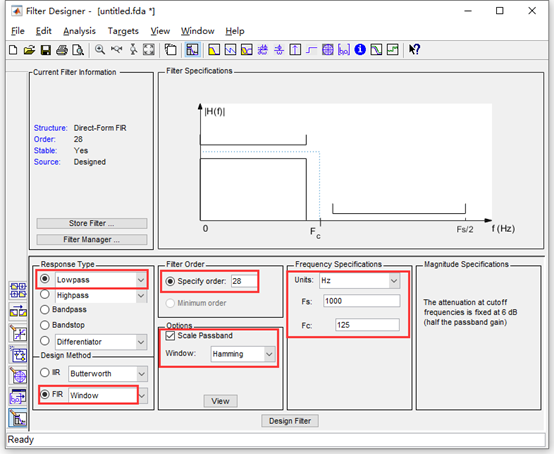

信號由50Hz正弦波和200Hz正弦波組成，采樣率1Kbps，現設計一個低通濾波器，截止頻率125Hz，采樣1024個資料，采用函式fir1進行設計（注意這個函式是基于視窗的方法設計FIR濾波，默認是hamming窗），濾波器階數設定為28，filterDesigner的配置如下：

配置好低通濾波器后，具體濾波器系數的生成大家參考本章第4小節的方法即可，

37.5.4 低通濾波器實作

通過工具箱filterDesigner獲得低通濾波器系數后在開發板上運行函式arm_fir_f32 來測驗低通濾波器的效果，

#define TEST_LENGTH_SAMPLES  1024    /* 采樣點數 */
#define BLOCK_SIZE           1         /* 呼叫一次arm_fir_f32處理的采樣點個數 */
#define NUM_TAPS             29      /* 濾波器系數個數 */

uint32_t blockSize = BLOCK_SIZE;
uint32_t numBlocks = TEST_LENGTH_SAMPLES/BLOCK_SIZE;            /* 需要呼叫arm_fir_f32的次數 */

static float32_t testInput_f32_50Hz_200Hz[TEST_LENGTH_SAMPLES]; /* 采樣點 */
static float32_t testOutput[TEST_LENGTH_SAMPLES];               /* 濾波后的輸出 */
static float32_t firStateF32[BLOCK_SIZE + NUM_TAPS - 1];        /* 狀態快取，大小numTaps + blockSize - 1*/


/* 低通濾波器系數 通過fadtool獲取*/
const float32_t firCoeffs32LP[NUM_TAPS] = {
  -0.001822523074f,  -0.001587929321f,  1.226008847e-18f,  0.003697750857f,  0.008075430058f,
  0.008530221879f,   -4.273456581e-18f, -0.01739769801f,   -0.03414586186f,  -0.03335915506f,
  8.073562366e-18f,  0.06763084233f,    0.1522061825f,     0.2229246944f,    0.2504960895f,
  0.2229246944f,     0.1522061825f,     0.06763084233f,    8.073562366e-18f, -0.03335915506f,
  -0.03414586186f,   -0.01739769801f,   -4.273456581e-18f, 0.008530221879f,  0.008075430058f,
  0.003697750857f,   1.226008847e-18f,  -0.001587929321f,  -0.001822523074f
};


/*
*********************************************************************************************************
*    函 數 名: arm_fir_f32_lp
*    功能說明: 呼叫函式arm_fir_f32_lp實作低通濾波器
*    形    參：無
*    返 回 值: 無
*********************************************************************************************************
*/
static void arm_fir_f32_lp(void)
{
    uint32_t i;
    arm_fir_instance_f32 S;
    float32_t  *inputF32, *outputF32;

    /* 初始化輸入輸出快取指標 */
    inputF32 = &testInput_f32_50Hz_200Hz[0];
    outputF32 = &testOutput[0];

    /* 初始化結構體S */
    arm_fir_init_f32(&S,
                     NUM_TAPS,
                    (float32_t *)&firCoeffs32LP[0],
                     &firStateF32[0],
                     blockSize);

    /* 實作FIR濾波，這里每次處理1個點 */
    for(i=0; i < numBlocks; i++)
    {
        arm_fir_f32(&S, inputF32 + (i * blockSize),  outputF32 + (i * blockSize),  blockSize);
    }


    /* 列印濾波后結果 */
    for(i=0; i<TEST_LENGTH_SAMPLES; i++)
    {
        printf("%f, %f\r\n", testOutput[i], inputF32[i]);
    }

}

運行如上函式可以通過串口列印出函式arm_fir_f32濾波后的波形資料，下面通過Matlab繪制波形來對比Matlab計算的結果和ARM官方庫計算的結果，

對比前需要先將串口列印出的一組資料加載到Matlab中， arm_fir_f32的計算結果起名sampledata，加載方法在第13章13.6小結已經講解，這里不做贅述了，Matlab中運行的代碼如下：

%****************************************************************************************
%                             FIR低通濾波器設計
%***************************************************************************************
fs=1000;               %設定采樣頻率 1K
N=1024;                %采樣點數
n=0:N-1;
t=n/fs;                 %時間序列
f=n*fs/N;               %頻率序列

x=sin(2*pi*50*t)+sin(2*pi*200*t);     %50Hz和200Hz正弦波混合
b=fir1(28, 0.25);
y=filter(b, 1, x);
subplot(211);
plot(t, y);
title('Matlab FIR濾波后的波形');
grid on;

subplot(212);
plot(t, sampledata);
title('ARM官方庫濾波后的波形');
grid on;

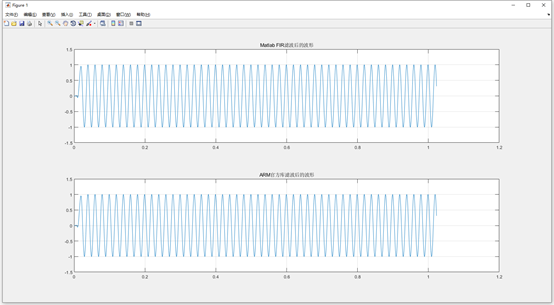

Matlab運行結果如下：

從上面的波形對比來看，matlab和函式arm_fir_f32計算的結果基本是一致的，為了更好的說明濾波效果，下面從頻域的角度來說明這個問題，Matlab上面運行如下代碼：

%****************************************************************************************
%                             FIR低通濾波器設計
%***************************************************************************************
fs=1000;                    %設定采樣頻率 1K
N=1024;                      %采樣點數
n=0:N-1;
t=n/fs;                      %時間序列
f=n*fs/N;                    %頻率序列

x = sin(2*pi*50*t) + sin(2*pi*200*t);      %50Hz和200Hz正弦波合成

subplot(221);
plot(t, x);   %繪制信號Mix_Signal的波形
xlabel('時間');
ylabel('幅值');
title('原始信號');
grid on;

subplot(222);
y=fft(x, N);     %對信號 Mix_Signal做FFT
plot(f,abs(y));
xlabel('頻率/Hz');
ylabel('振幅');
title('原始信號FFT');
grid on;

y3=fft(sampledata, N);            %經過FIR濾波器后得到的信號做FFT
subplot(223);
plot(f,abs(y3));
xlabel('頻率/Hz');
ylabel('振幅');
title('濾波后信號FFT');
grid on;

b=fir1(28, 0.25);          %28階FIR低通濾波器，截止頻率125Hz
[H,F]=freqz(b,1,512);      %通過fir1設計的FIR系統的頻率回應
subplot(224);
plot(F/pi,abs(H));          %繪制幅頻回應
xlabel('歸一化頻率');
title(['Order=',int2str(30)]);
grid on;

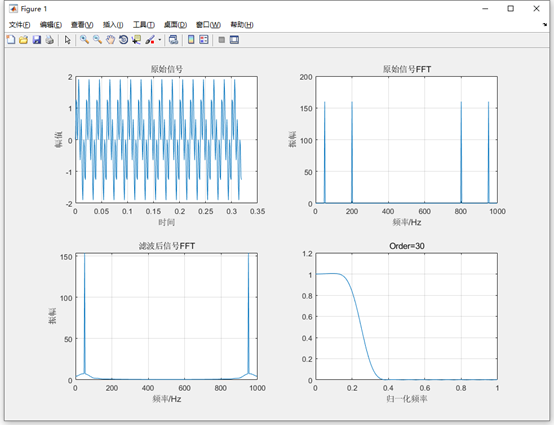

Matlab顯示效果如下:

上面波形變換前的FFT和變換后FFT可以看出，200Hz的正弦波基本被濾除，

37.6 實驗例程說明（MDK）

配套例子：

V5-225_FIR低通濾波器設計(支持逐個資料的實時濾波)

實驗目的：

學習FIR低通濾波器的實作，支持實時濾波

實驗內容：

啟動一個自動重裝軟體定時器，每100ms翻轉一次LED2，
按下按鍵K1，列印原始波形資料和濾波后的波形資料，

使用AC6注意事項

特別注意附件章節C的問題

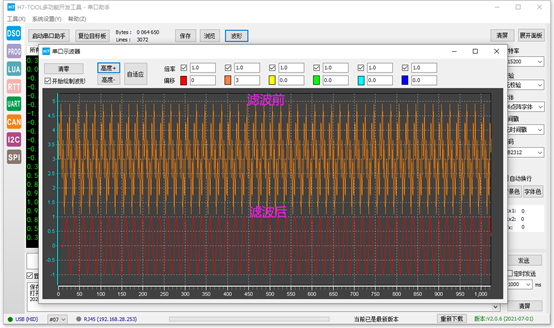

上電后串口列印的資訊：

波特率 115200，資料位 8，奇偶校驗位無，停止位 1，

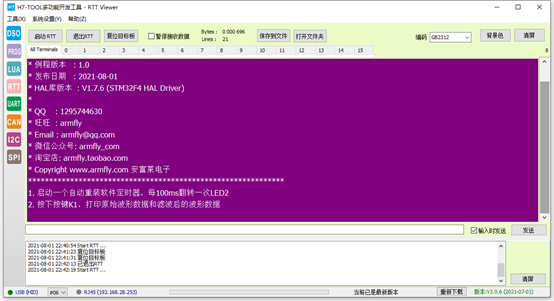

RTT方式列印資訊：

程式設計：

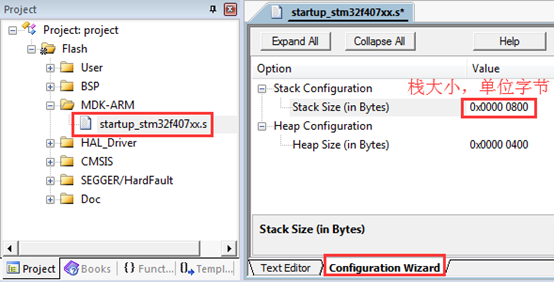

系統堆疊大小分配：

硬體外設初始化

硬體外設的初始化是在 bsp.c 檔案實作：

/*
*********************************************************************************************************
*    函 數 名: bsp_Init
*    功能說明: 初始化所有的硬體設備，該函式配置CPU暫存器和外設的暫存器并初始化一些全域變數，只需要呼叫一次
*    形    參：無
*    返 回 值: 無
*********************************************************************************************************
*/
void bsp_Init(void)
{
    /*
       STM32F407 HAL 庫初始化，此時系統用的還是F407自帶的16MHz，HSI時鐘:
       - 呼叫函式HAL_InitTick，初始化滴答時鐘中斷1ms，
       - 設定NVIC優先級分組為4，
     */
    HAL_Init();

    /*
       配置系統時鐘到168MHz
       - 切換使用HSE，
       - 此函式會更新全域變數SystemCoreClock，并重新配置HAL_InitTick，
    */
    SystemClock_Config();

    /*
       Event Recorder：
       - 可用于代碼執行時間測量，MDK5.25及其以上版本才支持，IAR不支持，
       - 默認不開啟，如果要使能此選項，務必看V5開發板用戶手冊第8章
    */
#if Enable_EventRecorder == 1
    /* 初始化EventRecorder并開啟 */
    EventRecorderInitialize(EventRecordAll, 1U);
    EventRecorderStart();
#endif

    bsp_InitKey();        /* 按鍵初始化，要放在滴答定時器之前，因為按鈕檢測是通過滴答定時器掃描 */
    bsp_InitTimer();      /* 初始化滴答定時器 */
    bsp_InitUart();    /* 初始化串口 */
    bsp_InitLed();        /* 初始化LED */
}

主功能：

主程式實作如下操作：

啟動一個自動重裝軟體定時器，每100ms翻轉一次LED2，
按下按鍵K1，列印原始波形資料和濾波后的波形資料，

/*
*********************************************************************************************************
*    函 數 名: main
*    功能說明: c程式入口
*    形    參: 無
*    返 回 值: 錯誤代碼(無需處理)
*********************************************************************************************************
*/
int main(void)
{
    uint8_t ucKeyCode;        /* 按鍵代碼 */
    uint16_t i;


    bsp_Init();        /* 硬體初始化 */
    PrintfLogo();    /* 列印例程資訊到串口1 */

    PrintfHelp();    /* 列印操作提示資訊 */

    for(i=0; i<TEST_LENGTH_SAMPLES; i++)
    {
        /* 50Hz正弦波+200Hz正弦波，采樣率1KHz */
        testInput_f32_50Hz_200Hz[i] = arm_sin_f32(2*3.1415926f*50*i/1000) +
arm_sin_f32(2*3.1415926f*200*i/1000);
    }


    bsp_StartAutoTimer(0, 100);    /* 啟動1個100ms的自動重裝的定時器 */

    /* 進入主程式回圈體 */
    while (1)
    {
        bsp_Idle();        /* 這個函式在bsp.c檔案，用戶可以修改這個函式實作CPU休眠和喂狗 */


        if (bsp_CheckTimer(0))    /* 判斷定時器超時時間 */
        {
            /* 每隔100ms 進來一次 */
            bsp_LedToggle(2);    /* 翻轉LED的狀態 */
        }

        ucKeyCode = bsp_GetKey();    /* 讀取鍵值, 無鍵按下時回傳 KEY_NONE = 0 */
        if (ucKeyCode != KEY_NONE)
        {
            switch (ucKeyCode)
            {
                case KEY_DOWN_K1:            /* K1鍵按下 */
                    arm_fir_f32_lp();
                    break;


                default:
                    /* 其它的鍵值不處理 */
                    break;
            }
        }

    }
}

37.7 實驗例程說明（IAR）

配套例子：

V5-225_FIR低通濾波器設計(支持逐個資料的實時濾波)

實驗目的：

學習FIR低通濾波器的實作，支持實時濾波

實驗內容：

啟動一個自動重裝軟體定時器，每100ms翻轉一次LED2，
按下按鍵K1，列印原始波形資料和濾波后的波形資料，

上電后串口列印的資訊：

波特率 115200，資料位 8，奇偶校驗位無，停止位 1，

RTT方式列印資訊：

程式設計：

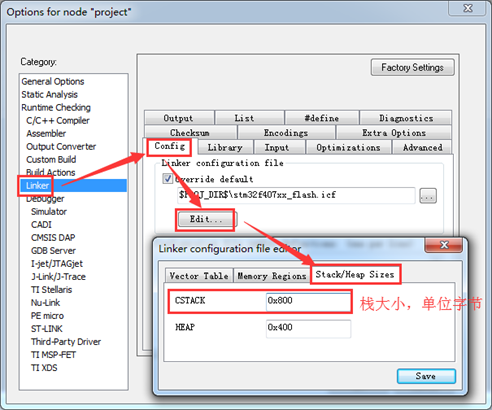

系統堆疊大小分配：

硬體外設初始化

硬體外設的初始化是在 bsp.c 檔案實作：

/*
*********************************************************************************************************
*    函 數 名: bsp_Init
*    功能說明: 初始化所有的硬體設備，該函式配置CPU暫存器和外設的暫存器并初始化一些全域變數，只需要呼叫一次
*    形    參：無
*    返 回 值: 無
*********************************************************************************************************
*/
void bsp_Init(void)
{
    /*
       STM32F407 HAL 庫初始化，此時系統用的還是F407自帶的16MHz，HSI時鐘:
       - 呼叫函式HAL_InitTick，初始化滴答時鐘中斷1ms，
       - 設定NVIC優先級分組為4，
     */
    HAL_Init();

    /*
       配置系統時鐘到168MHz
       - 切換使用HSE，
       - 此函式會更新全域變數SystemCoreClock，并重新配置HAL_InitTick，
    */
    SystemClock_Config();

    /*
       Event Recorder：
       - 可用于代碼執行時間測量，MDK5.25及其以上版本才支持，IAR不支持，
       - 默認不開啟，如果要使能此選項，務必看V5開發板用戶手冊第8章
    */
#if Enable_EventRecorder == 1
    /* 初始化EventRecorder并開啟 */
    EventRecorderInitialize(EventRecordAll, 1U);
    EventRecorderStart();
#endif

    bsp_InitKey();        /* 按鍵初始化，要放在滴答定時器之前，因為按鈕檢測是通過滴答定時器掃描 */
    bsp_InitTimer();      /* 初始化滴答定時器 */
    bsp_InitUart();    /* 初始化串口 */
    bsp_InitLed();        /* 初始化LED */
}

主功能：

主程式實作如下操作：

啟動一個自動重裝軟體定時器，每100ms翻轉一次LED2，
按下按鍵K1，列印原始波形資料和濾波后的波形資料，

/*
*********************************************************************************************************
*    函 數 名: main
*    功能說明: c程式入口
*    形    參: 無
*    返 回 值: 錯誤代碼(無需處理)
*********************************************************************************************************
*/
int main(void)
{
    uint8_t ucKeyCode;        /* 按鍵代碼 */
    uint16_t i;


    bsp_Init();        /* 硬體初始化 */
    PrintfLogo();    /* 列印例程資訊到串口1 */

    PrintfHelp();    /* 列印操作提示資訊 */

    for(i=0; i<TEST_LENGTH_SAMPLES; i++)
    {
        /* 50Hz正弦波+200Hz正弦波，采樣率1KHz */
        testInput_f32_50Hz_200Hz[i] = arm_sin_f32(2*3.1415926f*50*i/1000) +
arm_sin_f32(2*3.1415926f*200*i/1000);
    }


    bsp_StartAutoTimer(0, 100);    /* 啟動1個100ms的自動重裝的定時器 */

    /* 進入主程式回圈體 */
    while (1)
    {
        bsp_Idle();        /* 這個函式在bsp.c檔案，用戶可以修改這個函式實作CPU休眠和喂狗 */


        if (bsp_CheckTimer(0))    /* 判斷定時器超時時間 */
        {
            /* 每隔100ms 進來一次 */
            bsp_LedToggle(2);    /* 翻轉LED的狀態 */
        }

        ucKeyCode = bsp_GetKey();    /* 讀取鍵值, 無鍵按下時回傳 KEY_NONE = 0 */
        if (ucKeyCode != KEY_NONE)
        {
            switch (ucKeyCode)
            {
                case KEY_DOWN_K1:            /* K1鍵按下 */
                    arm_fir_f32_lp();
                    break;


                default:
                    /* 其它的鍵值不處理 */
                    break;
            }
        }

    }
}

37.8 總結

本章節主要講解了FIR濾波器的低通實作，同時一定要注意線性相位FIR濾波器的群延遲問題，詳見本教程的第41章，

轉載請註明出處，本文鏈接：https://www.uj5u.com/ruanti/292227.html

標籤：其他

上一篇：【C語言實作】最大公約數的3種求法

下一篇：人類高質量男性不好當？那就來寫人類高質量代碼！

【STM32F407的DSP教程】第37章 STM32F407的FIR低通濾波器實作（支持逐個資料的實時濾波）

第37章 STM32F407的FIR低通濾波器實作（支持逐個資料的實時濾波）

37.1 初學者重要提示

37.2 低通濾波器介紹

37.3 FIR濾波器介紹

37.4 Matlab工具箱filterDesinger生成低通濾波器C頭檔案

37.5 FIR低通濾波器設計

37.5.1 函式arm_fir_init_f32

37.5.2 函式arm_fir_f32

37.5.3 filterDesigner獲取低通濾波器系數

37.5.4 低通濾波器實作

37.6 實驗例程說明（MDK）

37.7 實驗例程說明（IAR）

37.8 總結
