90%的IT人都搞不清楚光纖接頭到底有多少種，為何有這么多種！
不要被表象所蒙蔽，只要牽住了牛鼻子，事情就變得簡單了，請跟著我，給大家介紹點干貨，光纖的事就了然于胸了、了了分明、如如不動，
光纖的基本結構

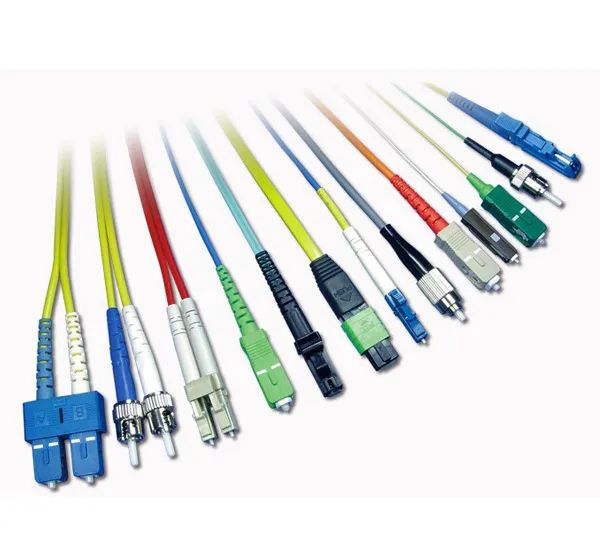

按連接頭的結構可分為：FC、 SC、ST、LC、MT -RJ、MPO /MTP、MU、DIN 、E2000、SMA 、BICONIC 、D4等，

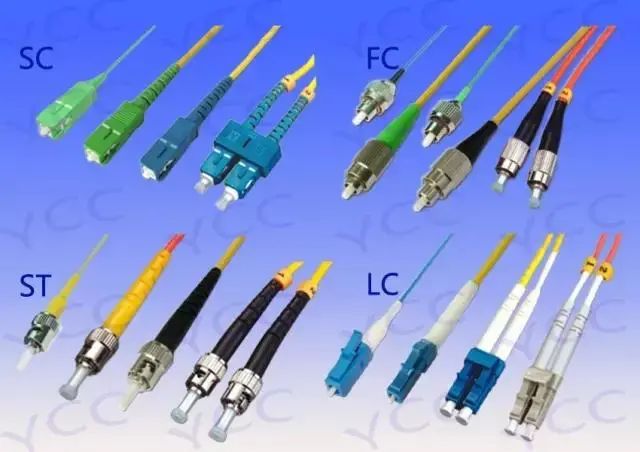

是不是頭都大了？[大笑]真正需要熟悉的只有四種：FC、 SC、ST、LC，
認識了這四種（敲黑板，劃重點），在現實中就夠用了，

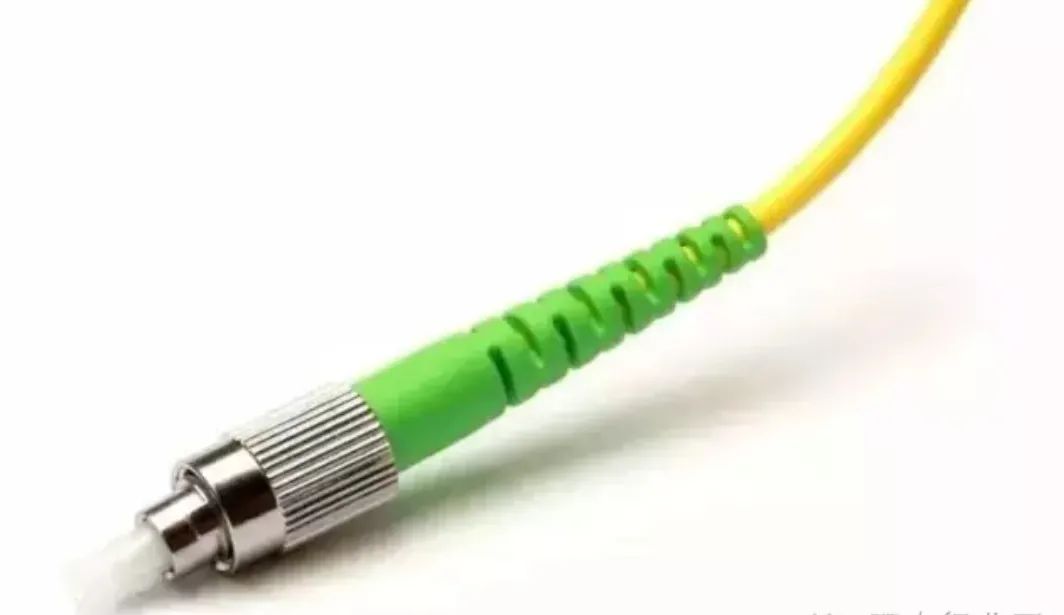

FC型 螺紋連接

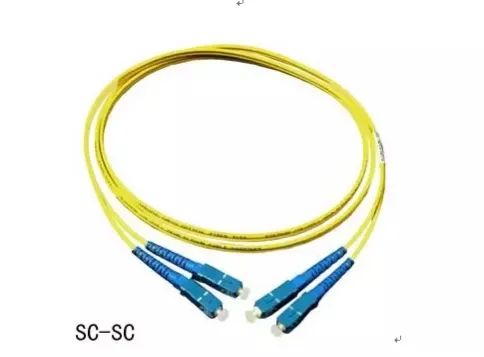

SC型 大方頭

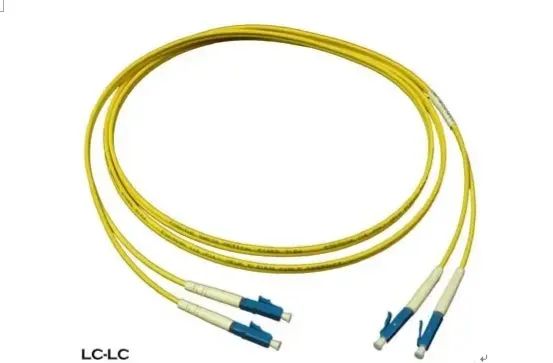

LC型 小方頭

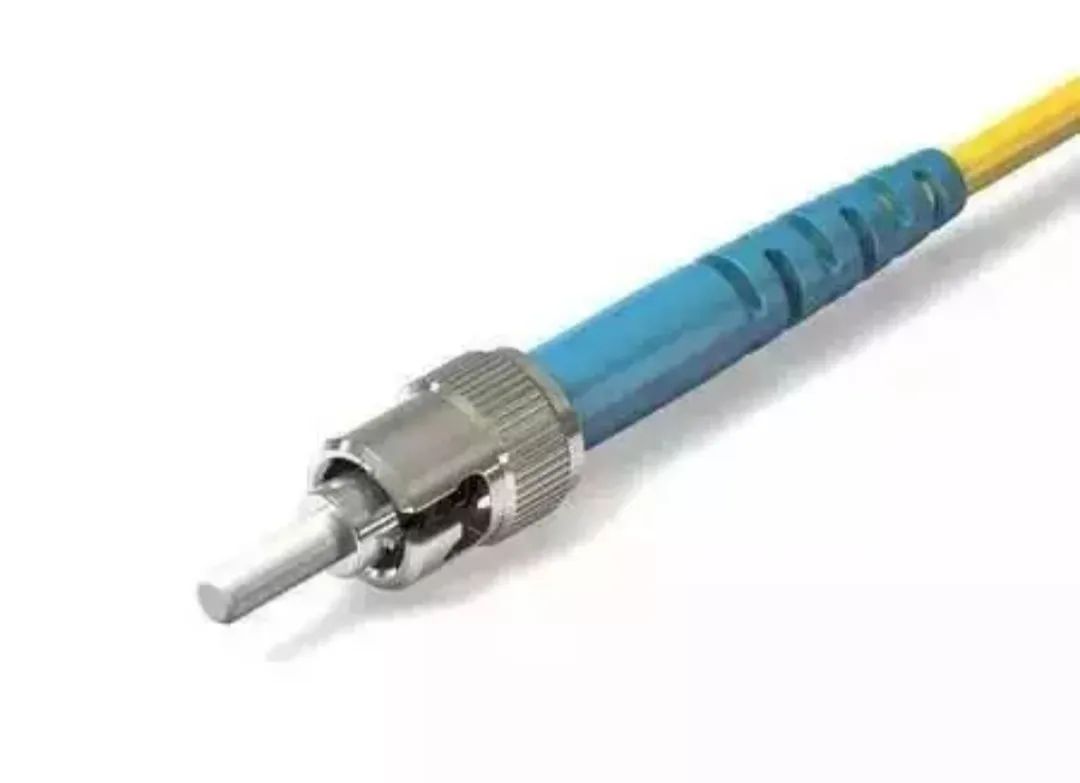

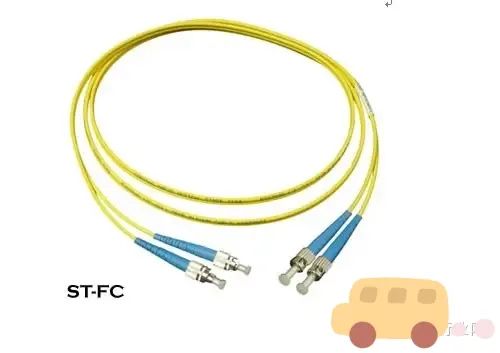

ST型 卡扣連接

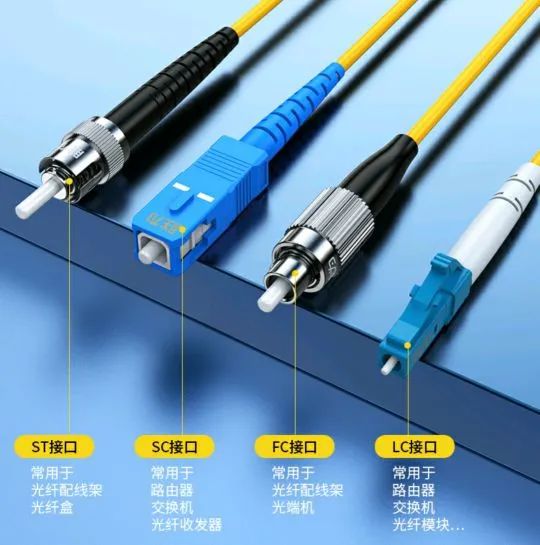

小結一下，這四種型別及其適用范圍如下圖，

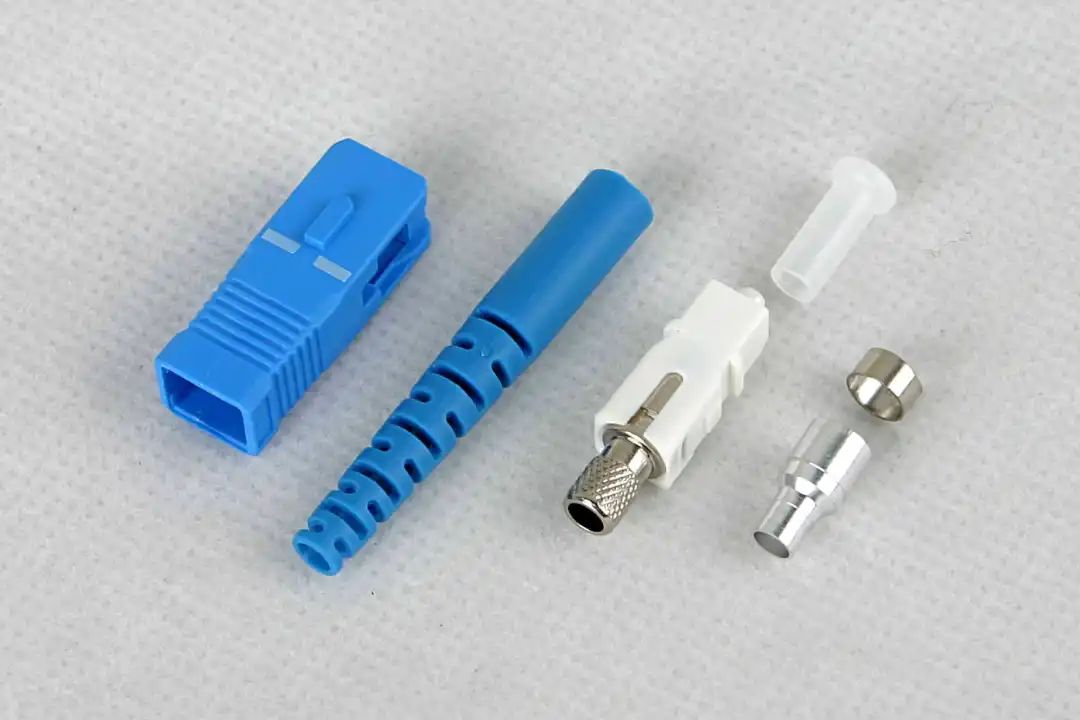

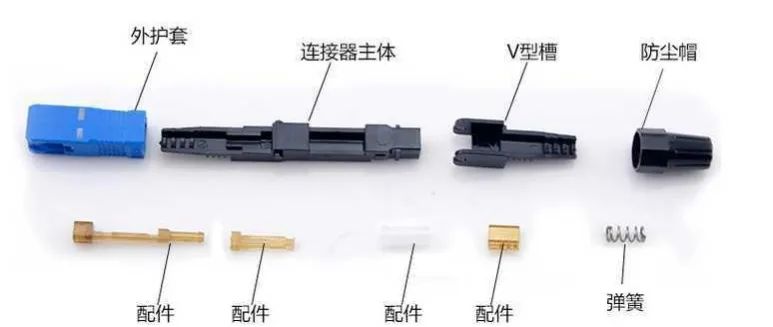

光纖接頭的術語叫光纖連接器，含有四個基本的組成部件：插針（插芯）、連接器體、光纜、連接裝置，
專業術語講起來很復雜，但是搞清楚了物理機理，幾句話就說明白了，

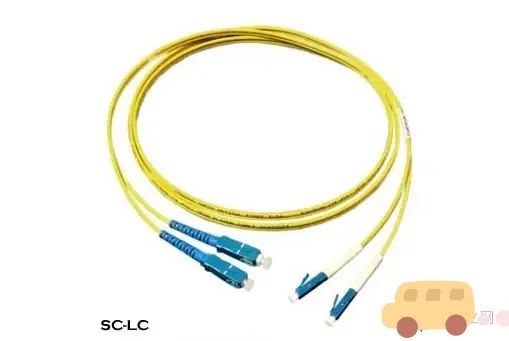

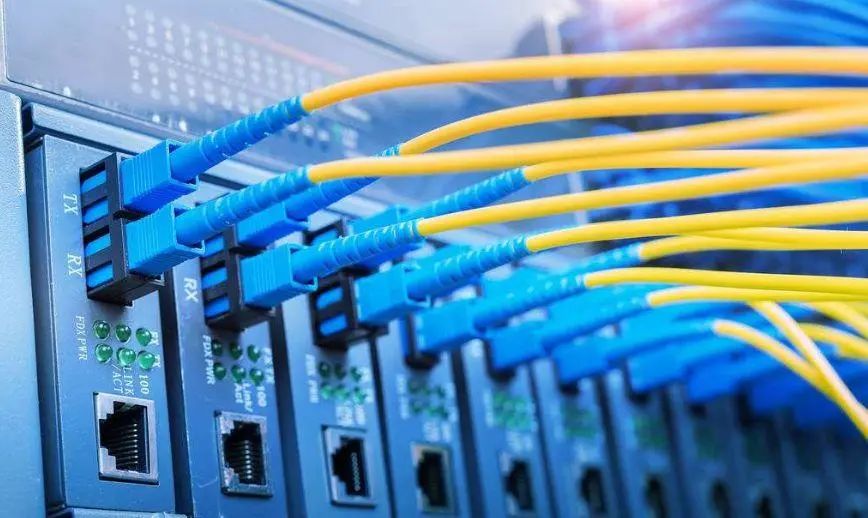

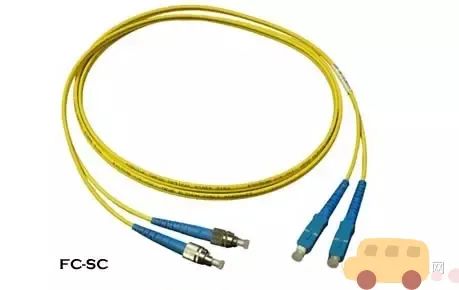

短距離用光纖，長距離用光纜，常見的光纖如下，應用交換機之間、交換機與服務器、存盤之間等，

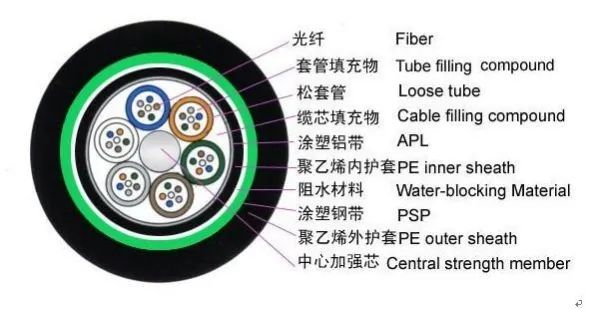

施工條件差、穿線距離長的情況下，需要用光纜，因為光纜中有阻水材料和鋼帶，所以非常皮實耐用，
根據連接器的針末端表面的不同，可以根據光纖芯的數量，分成單光纖芯和多光纖芯光纖連接器，

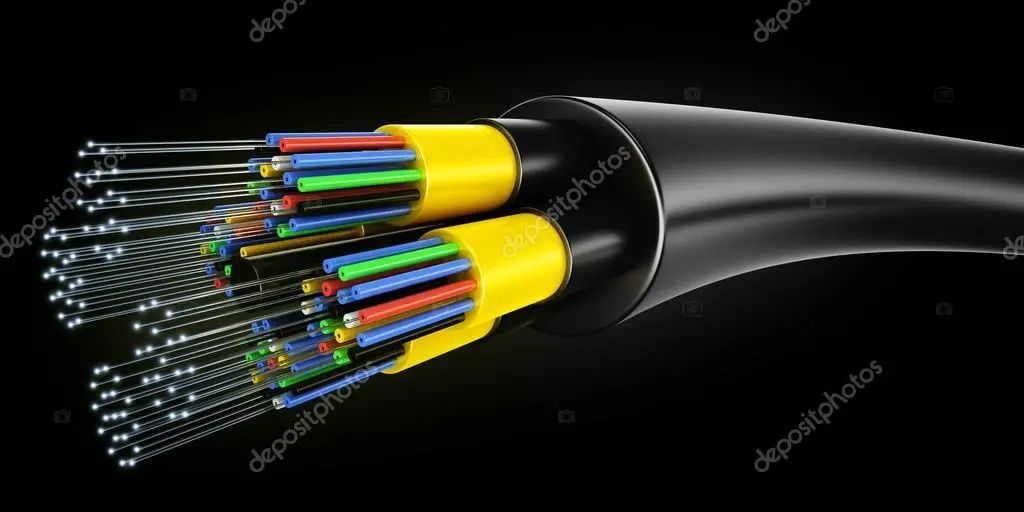

多芯光纜有很多芯，相當于很多根網線，一次用不完的話，剩余的芯可以留用，以后就不用重復敷設光纜了，
想研究深點的小伙伴，可以繼續往下看，一般了解或只是干施工的活，止步于此，
使用光纖，必定離不開光模塊，
光模塊的作用就是發送端把電信號轉換成光信號，通過光纖傳送后，接收端再把光信號轉換成電信號，

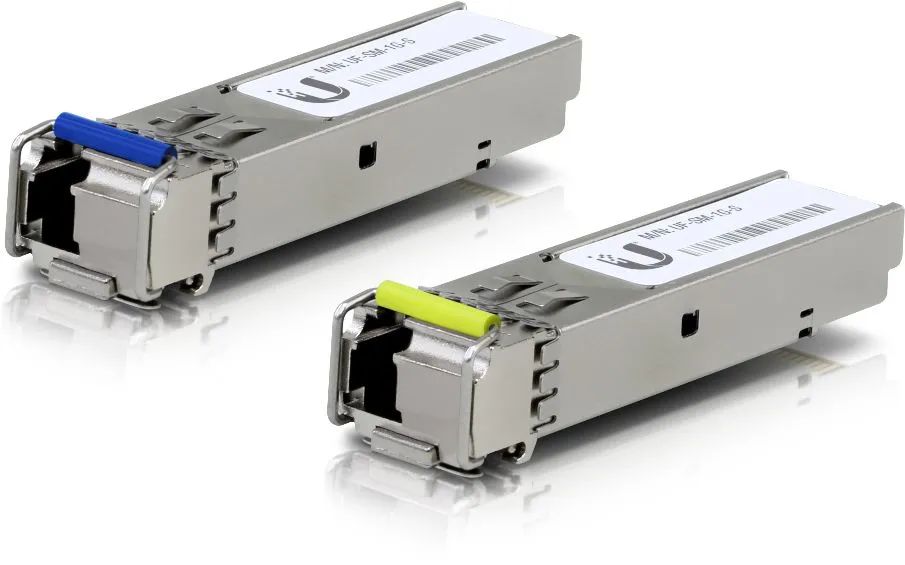

光模塊的發送端把電信號轉換為光信號，接收端把光信號轉換為電信號，光模塊按照封裝形式分類，常見的有SFP，SFP+，SFF，千兆以太網路界面轉換器（GBIC）等，
SFP，用于10G bps的以太網的光纖通道，應用廣泛，

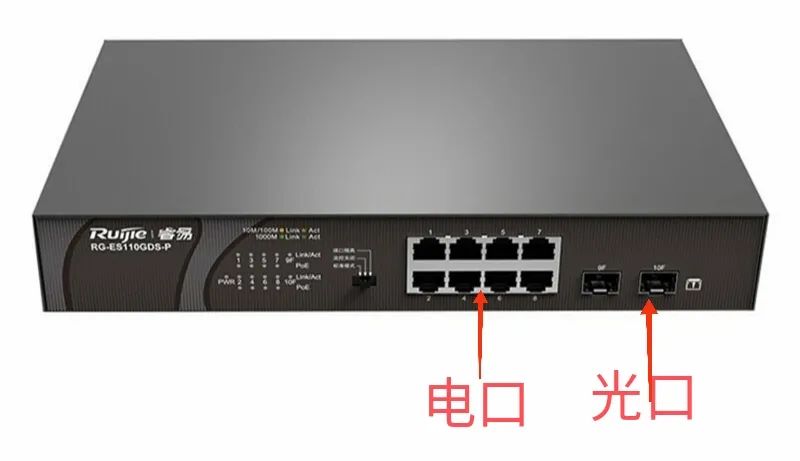

交換機上的光口一般是成對在一起的，一個TX發送端,一個RX接收端，

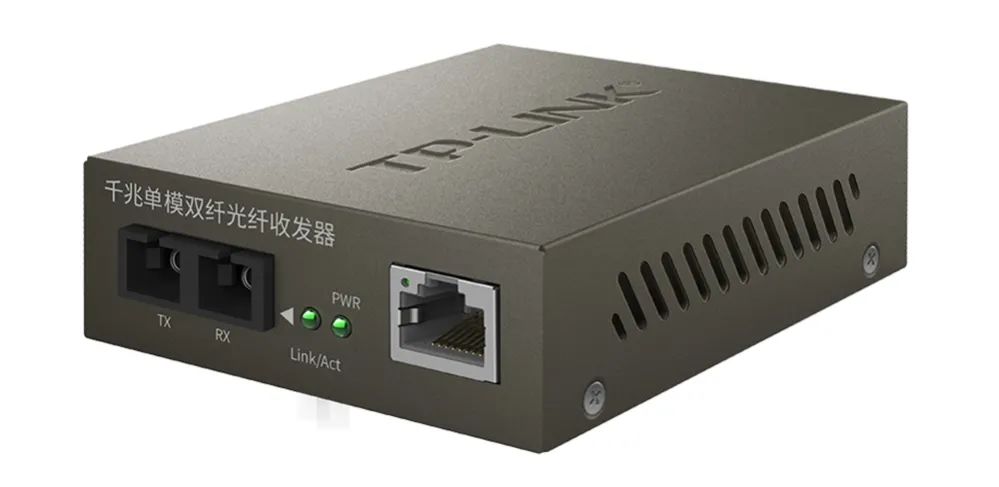

光信號經常要轉換為電信號，交換機可以實作，偶爾可以使用光電轉換器，

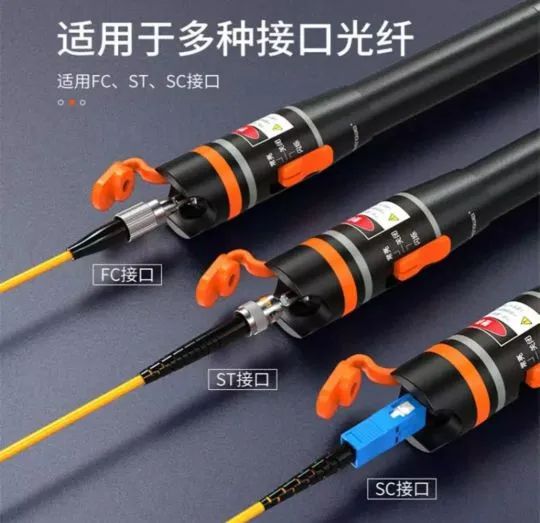

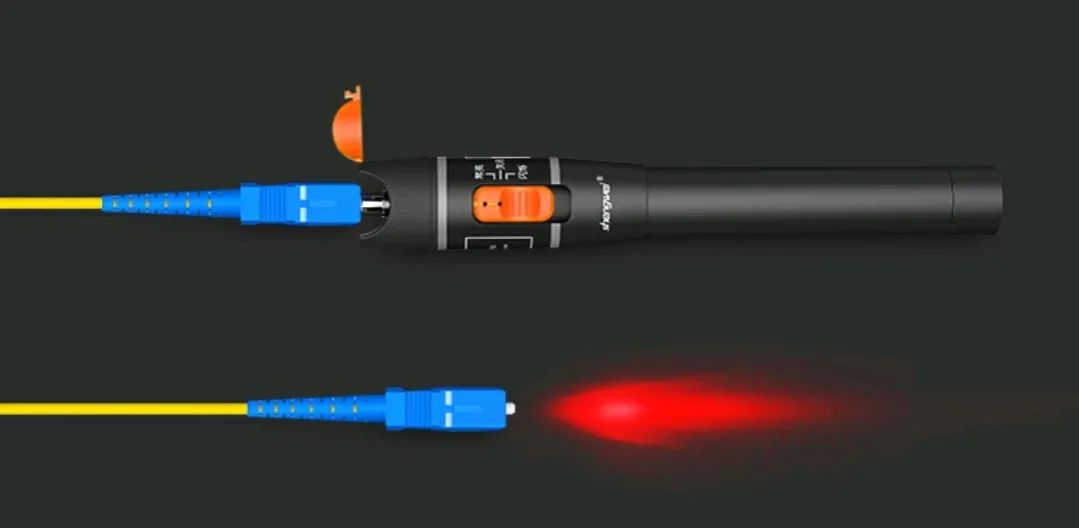

激游標打光有兩個作用，一是測光纖是否斷開，對面如果能看到光就證明物理鏈路是通的，中間沒有斷點，光纖就是OK的；二是用于尋線，那么多線，怎么知道哪根是哪根，其實很簡單，打光后哪個亮哪個就是要找的線，

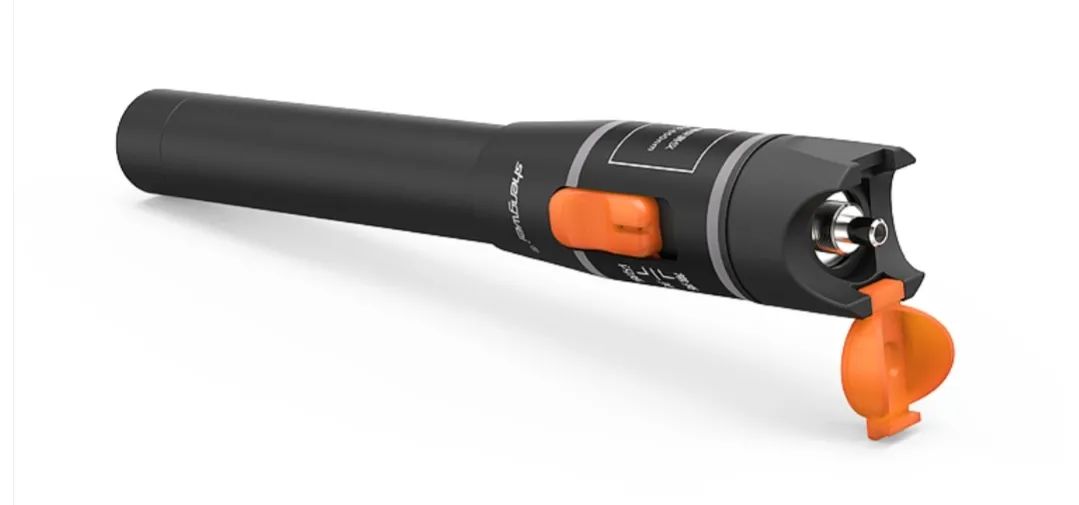

打游標
光纖打光
打光效果
總結，敲黑板，真正需要熟悉的只有四種：FC、 SC、ST、LC，
以上就是IT悟道總結的光纖介面，大家解饞了OR解纏了，歡迎在下方留言，我們一起交流學習~
點個贊，給自己一個默默的鼓勵吧，我們一起努力，登IT之巔，
