harbor高可用部署

harbor高可用簡介

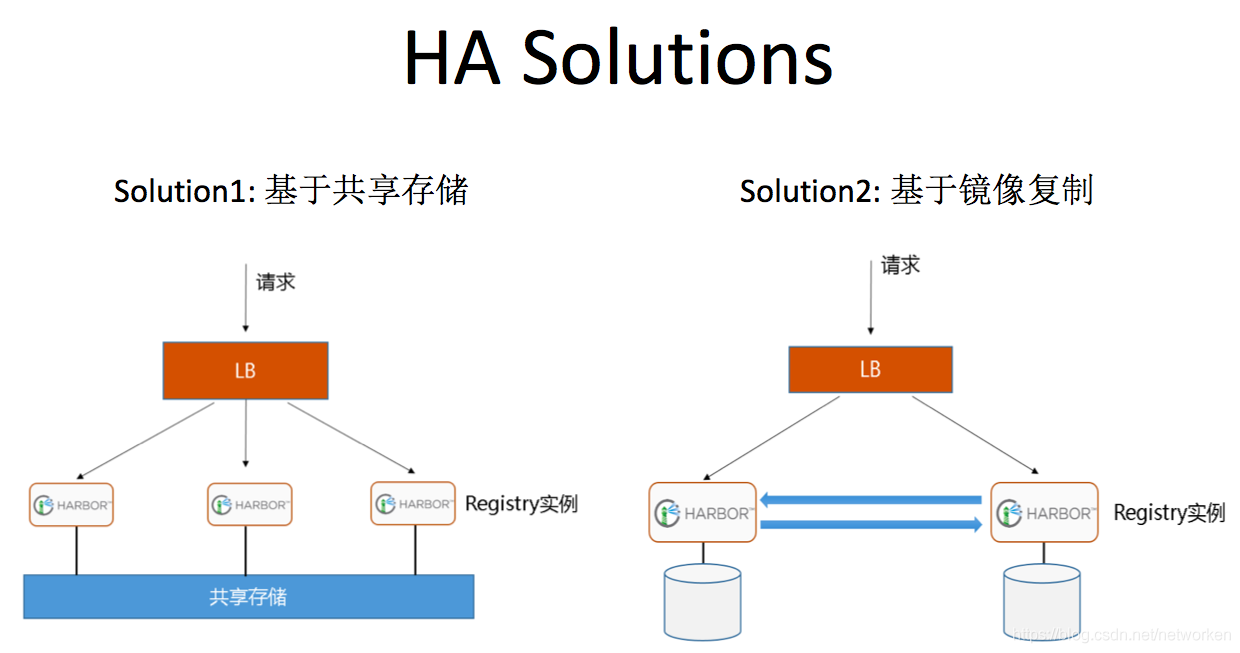

harbor目前有兩種主流的高可用方案：

• 雙主復制，harbor自帶的鏡像復制功能
• 多harbor實體共享后端存盤

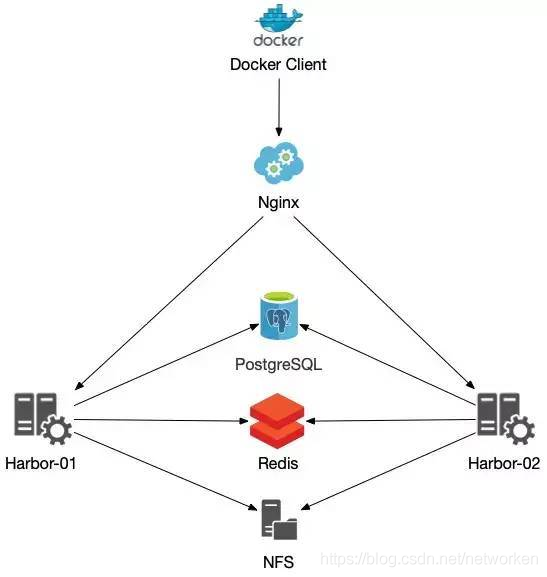

雙主復制架構在遇到大鏡像時有同步延遲，并且一個實體故障后需要手動重新開啟復制策略才能再次同步，下面以阿里云環境為例，使用兩臺ECS實體+NFS后端共享存盤方式部署高可用harbor，整體架構圖如下：

該方案需要注意以下幾點：

1. 共享存盤的選取，Harbor的后端存盤目前支持本地檔案系統、NFS、CephFS、azure、gcs、AWS s3,、swift 以及阿里云oss，
2. Session在不同的實體上共享，在最新的harbor中，默認session會存放在redis中，只需要將redis獨立出來即可，可以通過redis sentinel或者redis cluster等方式來保證redis的可用性，
3. 由于PostgreSQL多個實體無法共享一份資料檔案，需要將harbor中的資料庫拆出來獨立部署，讓多實體共用一個外部資料庫，并將Harbor中默認創建在PostgreSQL的所有表的結構、初始資料等匯入進單獨部署的PostgreSQL服務中，PostgreSQL資料的冗余可以使用PostgreSQL的同步策略來實作，

harbor高可用部署

在阿里云申請以下資源：

兩臺ECS實體資訊:

備注：如果在私有云環境部署，可自建PostgreSQL集群、Redis集群、NFS server，并使用nginx/haproxy/lvs+keepalived代替公網SLB負載均衡，如果使用物件存盤作為后端，可選用minio代替s3，

配置SLB實體

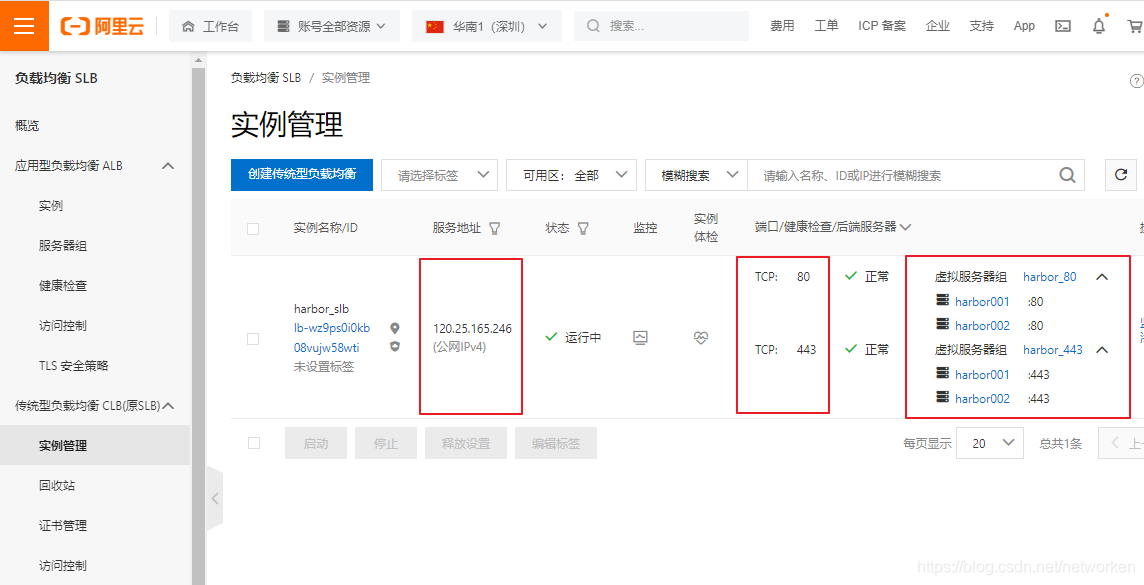

創建1個SLB實體(代替上圖nginx)及兩組監聽，用于四層轉發，訪問443埠轉發到后端兩臺harbor ECS實體的443埠，訪問80埠harbor默認會重定向到443埠，未啟動后端harbor時當前監聽應該處于例外狀態：

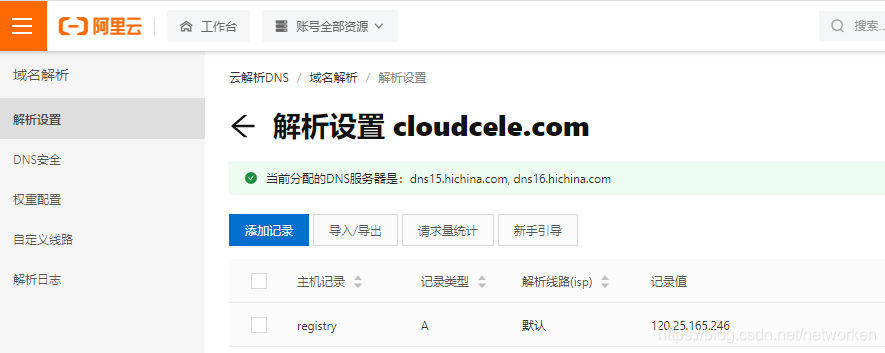

自行準備域名，決議到SLB實體的公網IP：

registry.cloudcele.com --->  120.25.165.246

以阿里云域名為例：

配置RDS實體

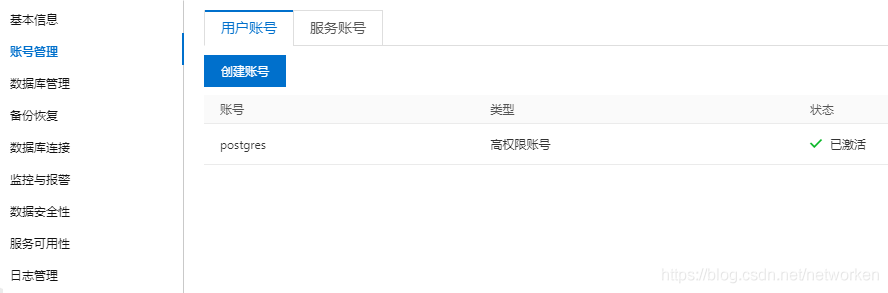

創建PostgreSQL型別RDS實體，創建一個資料庫用戶，以超級管理員postgres為例：

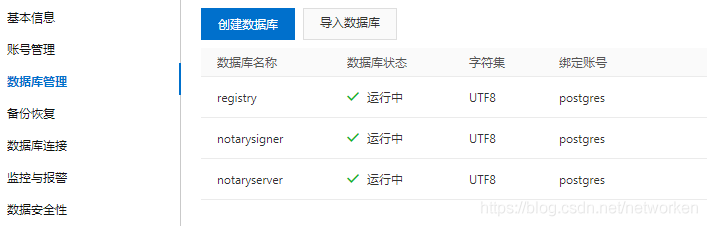

然后手動創建三個空資料庫，系結到postgres用戶下：

參考：https://goharbor.io/docs/master/install-config/harbor-ha-helm

notaryserver
notarysigner
registry

阿里云示例：

配置NAS實體

創建NAS實體后，在兩臺ECS實體上都執行掛載，安裝NFS客戶端：

sudo yum install nfs-utils

執行以下命令，提高同時發起的NFS請求數量：

sudo echo "options sunrpc tcp_slot_table_entries=128" >> /etc/modprobe.d/sunrpc.conf
sudo echo "options sunrpc tcp_max_slot_table_entries=128" >> /etc/modprobe.d/sunrpc.conf

掛載NFS檔案系統，這里掛載到/data目錄下

cat >> /etc/fstab <<EOF
217d3488b8-mtr10.cn-shenzhen.nas.aliyuncs.com:/ /data nfs vers=4,minorversion=0,rsize=1048576,wsize=1048576,hard,timeo=600,retrans=2,_netdev,noresvport 0 0
EOF

mkdir /data
mount -a

驗證掛載是否成功

[root@harbor001 ~]# df -h | grep aliyun
217d3488b8-mtr10.cn-shenzhen.nas.aliyuncs.com:/   10P     0   10P   0% /data

生成域名證書

參考：

https://github.com/acmesh-official/acme.sh
https://goharbor.io/docs/2.3.0/install-config/configure-https/

域名證書可以手動自簽證書，但自簽發的證書不會被 Chrome 等瀏覽器信任，這里采用 Let’s Encrypt 生成免費的、可被瀏覽器信任的證書，常用的 Let’s Encrypt 生成工具主要有 acme.sh 及 certbot 兩種，本次使用 acme.sh 自動從 letsencrypt 生成證書，

使用acme.sh時有http及dns兩種驗證方式，dns驗證又分為手動和自動，這里使用阿里云域名決議，支持使用dns方式自動連接到阿里云API申請證書：

curl https://get.acme.sh | sh
yum install -y socat

export Ali_Key=xxxxxxxxxxxxxxx
export Ali_Secret=xxxxxxxxxxxxxxx
acme.sh --issue --dns dns_ali -d registry.cloudcele.com

查看生成的證書

# ls -1 /root/.acme.sh/registry.cloudcele.com/
ca.cer
fullchain.cer
registry.cloudcele.com.cer
registry.cloudcele.com.conf
registry.cloudcele.com.csr
registry.cloudcele.com.csr.conf
registry.cloudcele.com.key

安裝證書到harbor目錄下

mkdir -p /data/harbor/cert

acme.sh --installcert -d registry.cloudcele.com \
  --key-file /data/harbor/cert/registry.cloudcele.com.key \
  --fullchain-file /data/harbor/cert/registry.cloudcele.com.crt

查看安裝到harbor路徑下的證書

[root@harbor001 ~]# ls -1 /data/harbor/cert/
registry.cloudcele.com.crt
registry.cloudcele.com.key

acme.sh申請的證書有效期90天，acme.sh安裝的時候已經自動添加了一個計劃任務每天自動更新證書，更新后重啟使用證書的服務， acme.sh自動添加的計劃任務

[root@harbor001 ~]# crontab  -l | grep acme
55 0 * * * "/root/.acme.sh"/acme.sh --cron --home "/root/.acme.sh" > /dev/null

該計劃任務也會自動執行證書上一次的安裝命令，為確保nginx使用最新的證書，重新執行一次安裝證書命令讓acme.ch將證書檔案安裝到正確的位置及重啟nginx服務，

acme.sh --installcert -d registry.cloudcele.com \
  --key-file /data/harbor/cert/registry.cloudcele.com.key \
  --fullchain-file /data/harbor/cert/registry.cloudcele.com.crt \
  --reloadcmd "docker restart nginx"

開始安裝harbor

前提：兩臺ECS實體已完成docker及docker-compose安裝，以下所有操作在第一個harbor節點執行：

下載harbor

wget https://mirrors.tuna.tsinghua.edu.cn/github-release/goharbor/harbor/v2.3.1/harbor-offline-installer-v2.3.1.tgz
tar -zxvf harbor-offline-installer-v2.3.1.tgz -C /opt --strip=1

切換到harbor安裝目錄

cd /opt/harbor
cp harbor.yml.tmpl harbor.yml

修改harbor組態檔，注意獲取VPC實體內網連接地址、埠及密碼資訊，有變動的內容如下：

[root@harbor001 harbor]# vim harbor.yml
hostname: registry.cloudcele.com

http:
  port: 80

https:
  port: 443
  certificate: /data/harbor/cert/registry.cloudcele.com.crt
  private_key: /data/harbor/cert/registry.cloudcele.com.key

data_volume: /data/harbor

external_database:
  harbor:
    host: pgm-wz9541r7evq0auo6168200.pg.rds.aliyuncs.com
    port: 1921
    db_name: registry
    username: postgres
    password: Postgres@2021
    ssl_mode: disable
    max_idle_conns: 2
    max_open_conns: 0
  notary_signer:
    host: pgm-wz9541r7evq0auo6168200.pg.rds.aliyuncs.com
    port: 1921
    db_name: notarysigner
    username: postgres
    password: Postgres@2021
    ssl_mode: disable
  notary_server:
    host: pgm-wz9541r7evq0auo6168200.pg.rds.aliyuncs.com
    port: 1921
    db_name: notaryserver
    username: postgres
    password: Postgres@2021
    ssl_mode: disable

external_redis:
  host: r-wz9fpfgjon0p4kci80.redis.rds.aliyuncs.com:6379
  password: Redis123
  registry_db_index: 1
  jobservice_db_index: 2
  chartmuseum_db_index: 3
  trivy_db_index: 5
  idle_timeout_seconds: 30

執行harbor安裝

./install.sh

復制harbor安裝目錄到harbor002節點：

[root@harbor001 ~]# scp -r /opt/harbor/ 172.18.8.243:/opt

同樣，連接到harbor002節點直接安裝即可，無需其他操作：

[root@harbor002 ~]# cd /opt/harbor/
[root@harbor002 ~]# ./install.sh

訪問harbor驗證

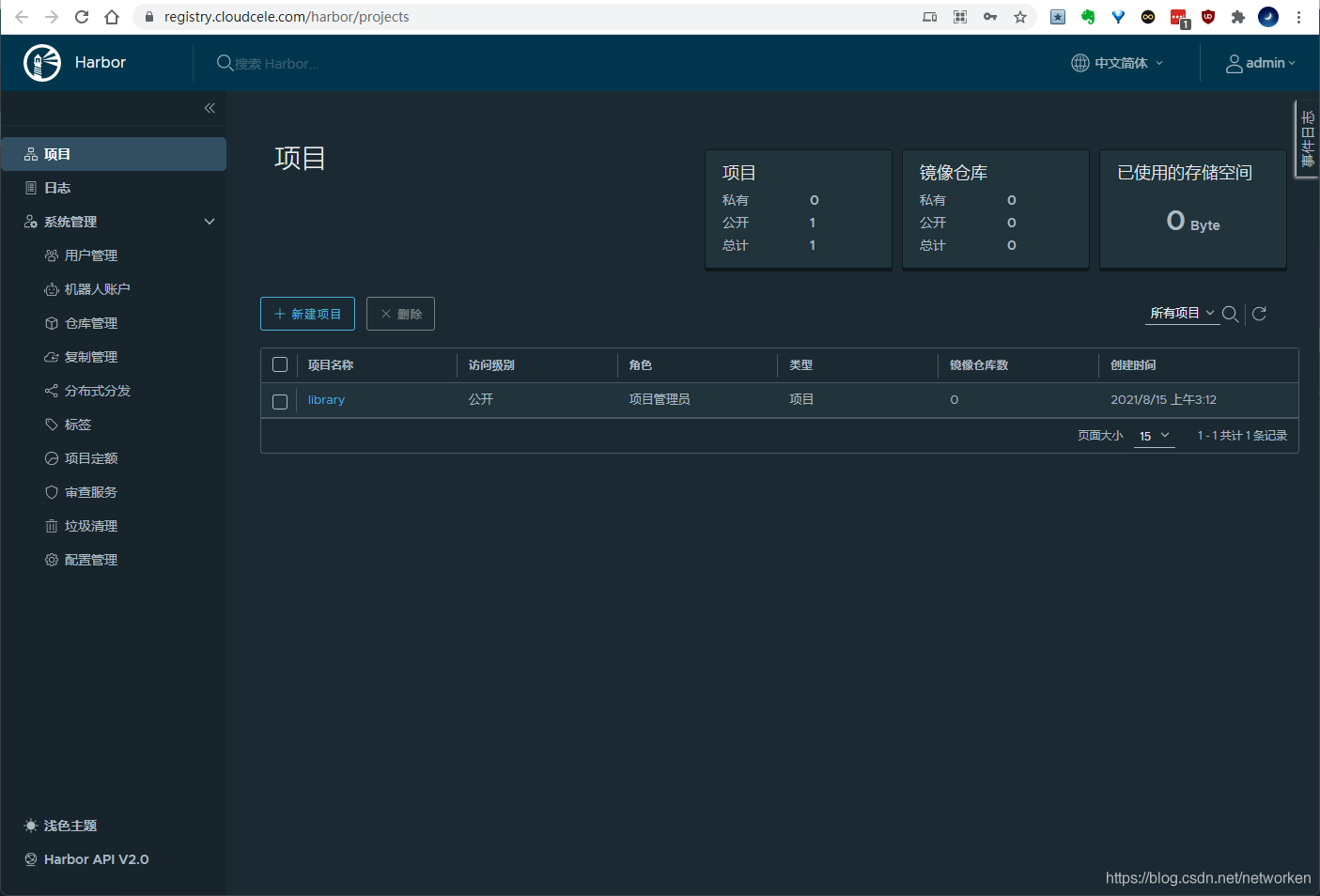

瀏覽器訪問harbor域名：https://registry.cloudcele.com

停掉第一個節點harbor實體，驗證依然能夠正常訪問：

[root@harbor001 ~]# cd /opt/harbor/
[root@harbor001 harbor]# docker-compose down

harbor上傳鏡像

首先為docker客戶端準備證書，從acme.sh目錄下獲取證書

[root@harbor001 ~]# cd /root/.acme.sh/registry.cloudcele.com/

復制以下三個檔案到docker客戶端目錄/etc/docker/certs.d/registry.cloudcele.com/下

ca.cer
registry.cloudcele.com.cer
registry.cloudcele.com.key

客戶端創建目錄，查看復制過來的證書檔案：

# mkdir -p /etc/docker/certs.d/registry.cloudcele.com/

# ls -1 /etc/docker/certs.d/registry.cloudcele.com/
ca.crt
registry.cloudcele.com.cert
registry.cloudcele.com.key

重啟docker行程

systemctl restart docker

登錄harbor倉庫

# docker login registry.cloudcele.com
Username: admin
Password:
WARNING! Your password will be stored unencrypted in /root/.docker/config.json.
Configure a credential helper to remove this warning. See
https://docs.docker.com/engine/reference/commandline/login/#credentials-store

Login Succeeded

上傳docker鏡像

[root@master ~]# docker push registry.cloudcele.com/library/nginx
Using default tag: latest
The push refers to repository [registry.cloudcele.com/library/nginx]
d9eb91d66e2a: Pushed
ae1f545e4c08: Pushed
c20672db3628: Pushed
4cbb728cd302: Pushing [=>                                                 ]  1.609MB/63.74MB
4cbb728cd302: Pushed
9eb82f04c782: Pushed
latest: digest: sha256:1a53eb723d17523512bd25c27299046cfa034cce309f4ed330c943a304513f59 size: 1362

拉取docker鏡像

[root@master ~]# docker pull registry.cloudcele.com/library/nginx
Using default tag: latest
latest: Pulling from library/nginx
Digest: sha256:1a53eb723d17523512bd25c27299046cfa034cce309f4ed330c943a304513f59
Status: Image is up to date for registry.cloudcele.com/library/nginx:latest
registry.cloudcele.com/library/nginx:latest

參考：https://cloud.tencent.com/developer/article/1838838
