兩輪自平衡小車一直是近幾年來畢設，課設的熱點，這回帶來一篇比較優秀的設計，有完整代碼的

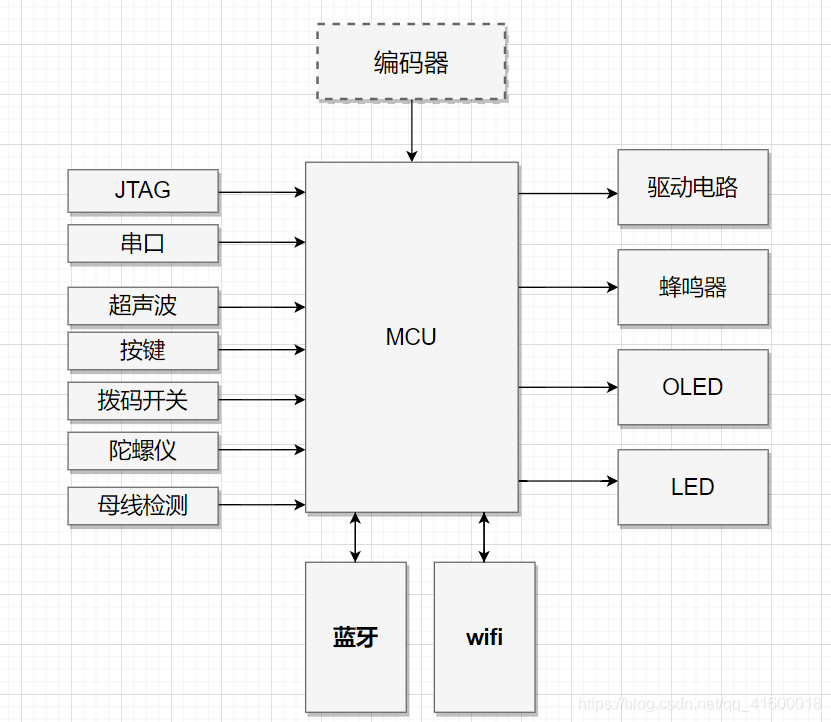

1.原理圖架構
大概整理了一下原理圖的結構，少了電源部分，電源是電池供電，輸入7.2~8V左右，用兩個LDO，變成5V，3.3V，

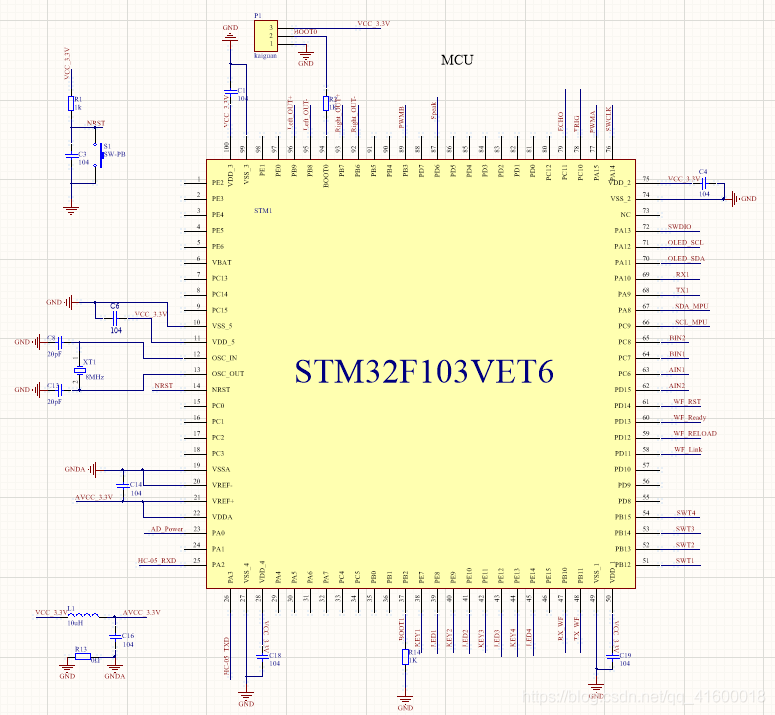

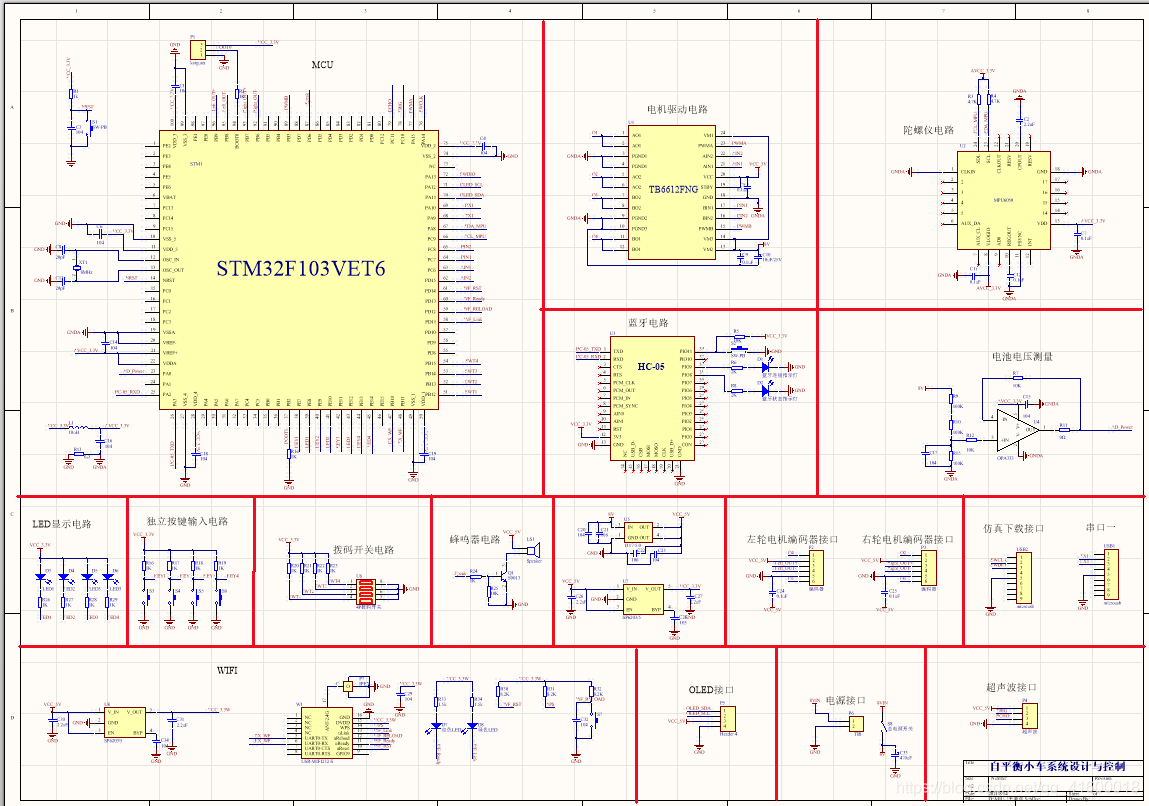

2.單片機最小系統
單片機用的是STM32F103系列，從原理圖結構上看得出，外設完全夠用，用的外設我沒有整體總結，后面分模塊介紹具體用到什么外設，

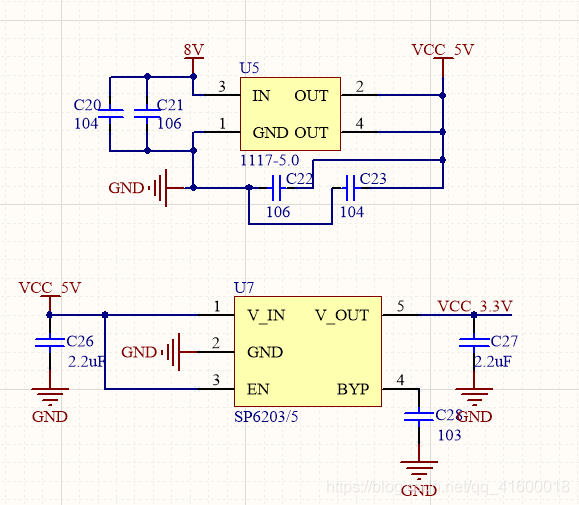

3.電源
通信芯片和主芯片都是3.3V供電，所以3.3V的帶載能力要強一些，并且3.3V電源給到采集電路，所以3.3V電源的紋波要求要小，大概可以估算一下，峰值電流輸出不能小于500mA，
4.通訊電路
串口：

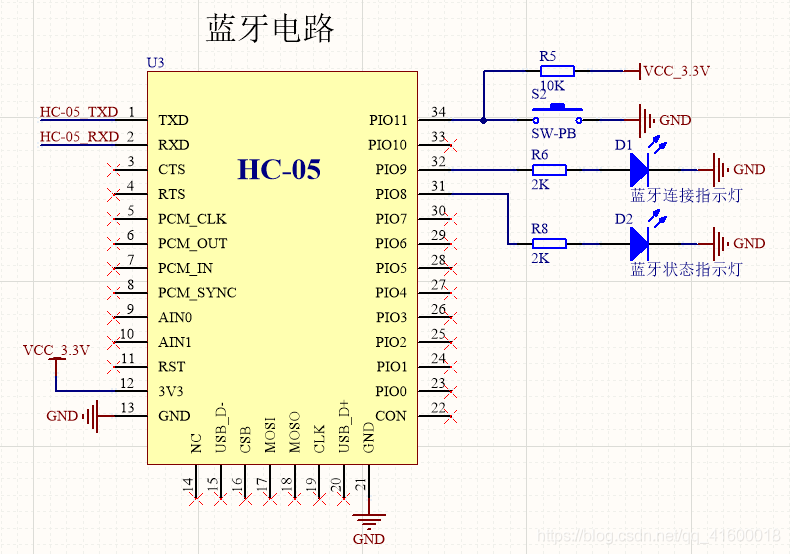

藍牙：
無線通訊方案有兩種設計，藍牙和WIfi兩種空中介面作無線通訊，
用的是現在市面上成熟并且成本低的藍牙模塊，HC-05.和單片機之間串口通訊，

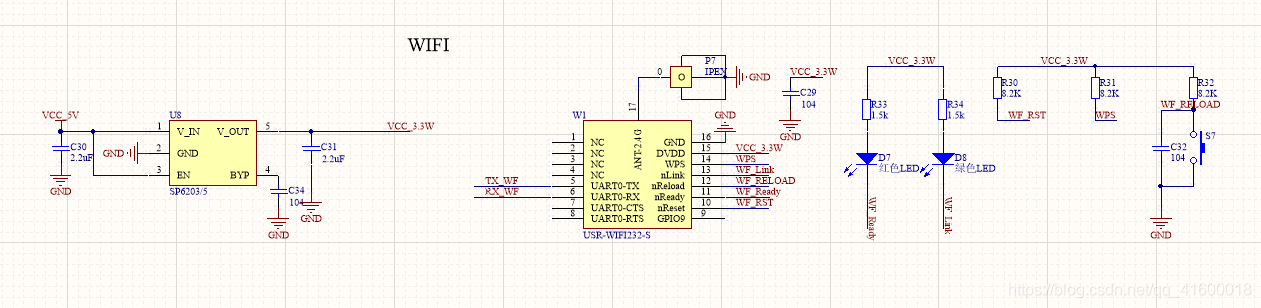

wifi：
wifi模塊單獨供電，wifi模塊的功耗比較高，和單片機之間也是串口通訊，這樣的話在滿足通訊速度的前提下，軟體開發起來相對簡單，
5.傳感器介面
既然是電機平衡控制，傳感器肯定少不了陀螺儀+編碼器和電機控制電路的母線采集，超聲波避障介面，母線采集的是給電機供電的8V電池電源，

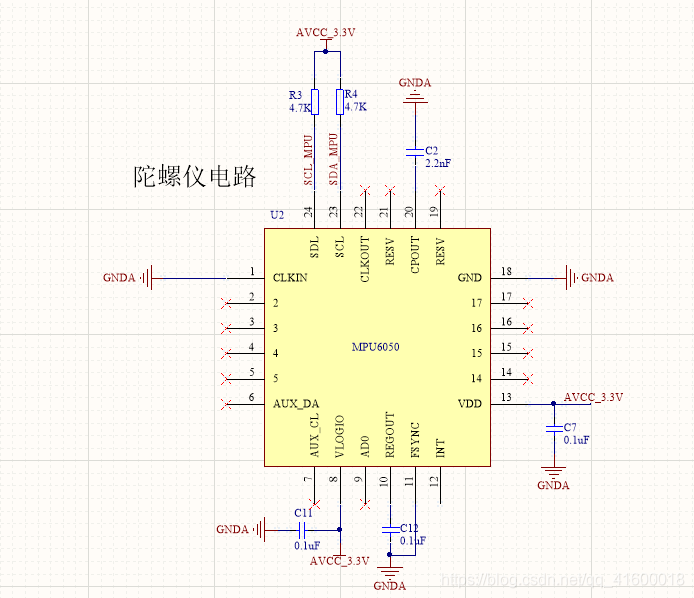

陀螺儀：
市面上比較成熟的MPU6050，開發成本小，與單片機IIC通訊，

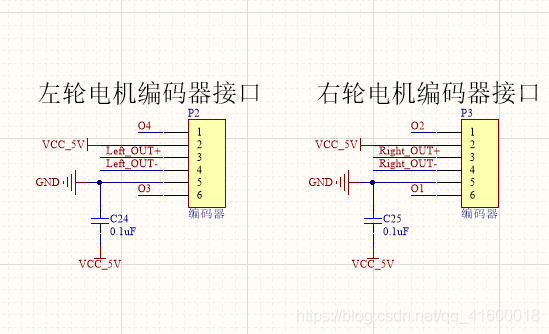

編碼器和電機介面:
雙電機，需要兩個編碼器，編碼器回傳的是數字信號，

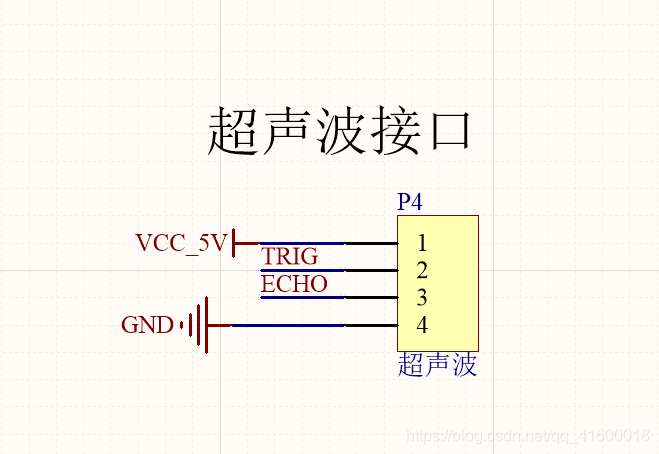

超聲波介面：一個trig觸發信號和ECHO回讀信號

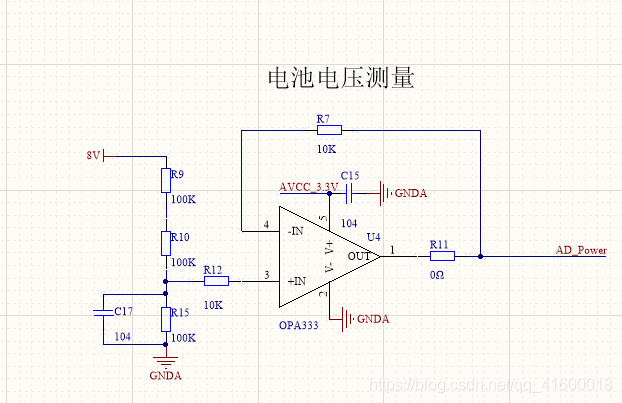

母線采集電路;
8V經過分壓后的三分之一經過1:1運放輸出到單片機的ADC口，

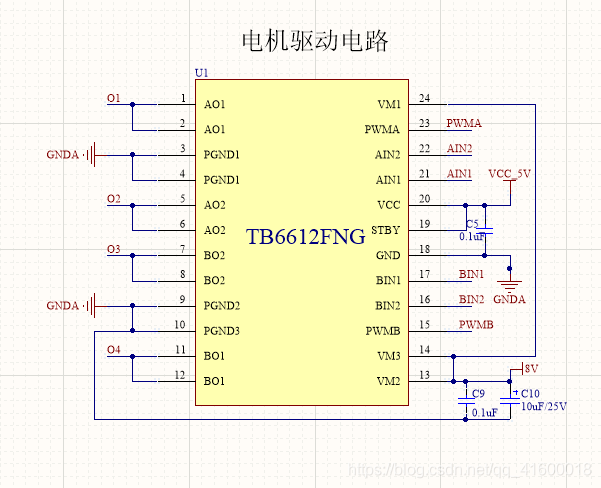

6.驅動電路：

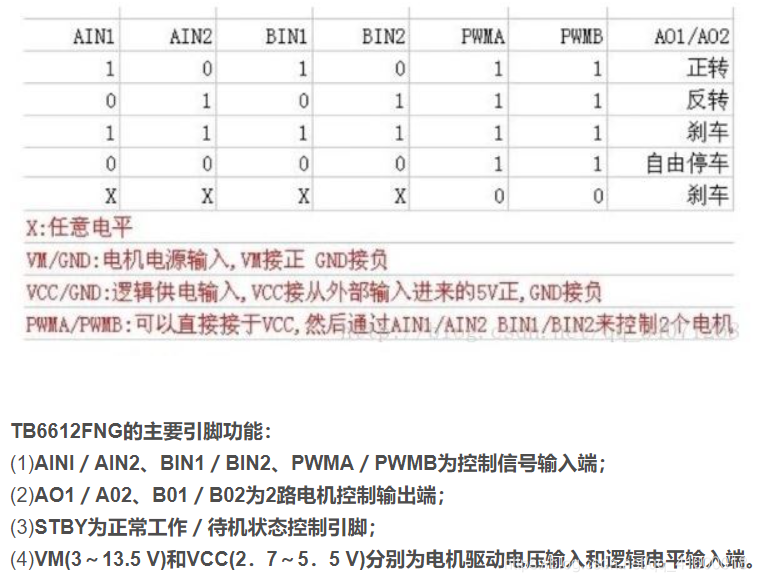

電機驅動電路用集成芯片TB6612FNG PWM驅動兩路電機，

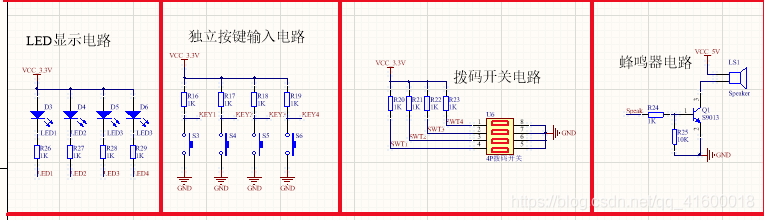

7.其他介面電路

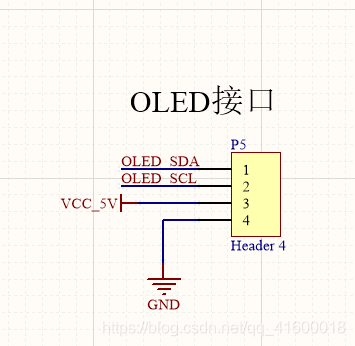

最后是一個小的顯示屏，也是IIC通信，

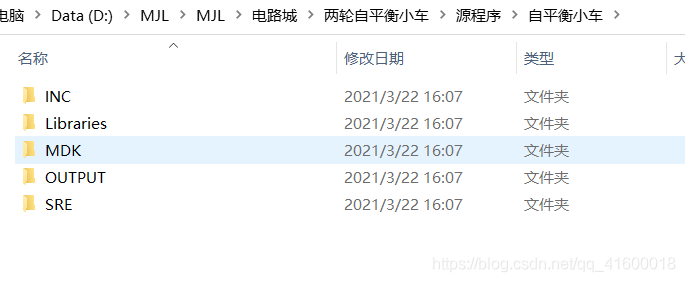

代碼要的人太多了，就不一一發了，
放在資源里了，沒有設定動態調分https://download.csdn.net/download/qq_41600018/21105730
