前言

MVC、MVP和MVVM是軟體比較常用的三種軟體架構，這三種架構的目的都是分離，避免將過多的邏輯全部堆積在一個類中，

在Android中，Activity中既有UI的相關處理邏輯，又有資料獲取邏輯，從而導致Activity邏輯復雜不單一難以維護，

為了一個應用可以更好的維護和擴展，我們需要很好的區分相關層級，要不然以后將資料獲取方式從資料庫變為網路獲取時，我們需要去修改整個Activity，架構使得View和資料相互獨立，我們把應用分成三個不同層級，這樣我們就能夠單獨測驗相關層級，使用架構能夠把大多數邏輯從Activity中移除，方便進行單元測驗，

MVC是什么？

MVC是模型(Model)－視圖(View)－控制器(Controller)的縮寫，用一種業務邏輯、資料、界面顯示分離的方法組織代碼，其實Android Studio創建一個專案的模式就是一個簡化的mvc模式，

Android中的MVC含義

Model：物體類(資料的獲取、存盤、資料狀態變化)，
View：布局檔案
Controller：Activity(處理資料、業務和UI)，

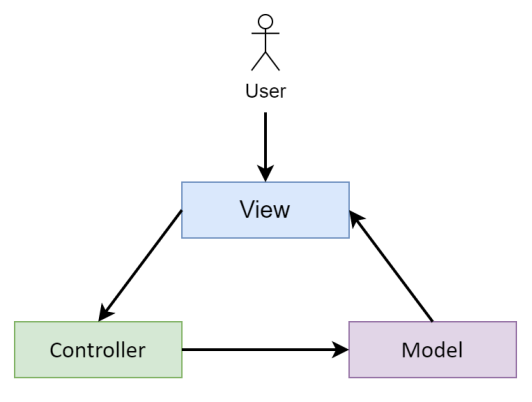

作業原理

1.View接受用戶的互動請求，
2.View將請求轉交給Controller，
3.Controller操作Model進行資料更新，
4.資料更新之后，Model通知View資料變化，
5.View顯示更新之后的資料，

MVC的缺點

隨著界面及其邏輯的復雜度不斷提升，Activity類的職責不斷增加，以致變得龐大臃腫，

為了解決MVC的缺點，MVP 框架被提出來，

MVP是什么

MVP是MVC架構的一個演化版，全稱是Model-View-Presenter，將MVC中的V和C結合生成MVP中的V，引入新的伙伴Presenter，

Android中的MVP含義

Model：物體類(資料的獲取、存盤、資料狀態變化)，
View：布局檔案+Activity，
Presenter：中介，負責完成View與Model間的互動和業務邏輯，

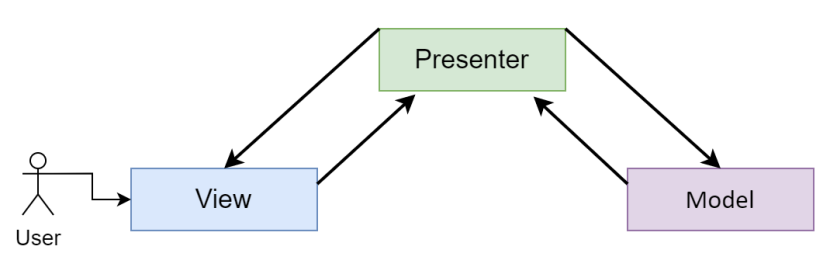

作業原理

1.View 接收用戶互動請求
2.View 將請求轉交給 Presenter(V呼叫P介面)
3.Presenter 操作Model進行資料更新(P呼叫M介面)
4.Model 通知Presenter資料發生變化(M呼叫P介面)
5.Presenter 更新View資料(P執行介面,V相應回呼)

MVP的優點

1.復雜的邏輯處理放在Presenter進行處理，減少了Activity的臃腫，
2.解耦，Model層與View層完全分離，修改V層不會影響M層，降低了耦合性，
3.可以將一個Presenter用于多個視圖，而不需要改變Presenter的邏輯，
4.Presenter層與View層的互動是通過介面來進行的，便于單元測驗，

MVP的缺點

維護困難，Presenter中除了業務邏輯以外，還有大量的View->Model，Model->View的手動同步邏輯，造成Presenter比較笨重，維護起來會比較困難，

MVVM是什么

是 Model-View-ViewModel 的簡寫，MVVM與MVP的結構還是很相似的，就是將Presenter升級為ViewModel，在MVVM中，View層和Model層進行了雙向系結(即Data Binding)，所以Model資料的更改會表現在View上，反之亦然，ViewModel就是用來根據具體情況處理View或Model的變化，

Android中的MVVM含義

Model：物體類(資料的獲取、存盤、資料狀態變化)，
View：布局檔案+Activity，
ViewModel：關聯層，將Model和View進行系結，Model或View更改時，實時重繪對方，

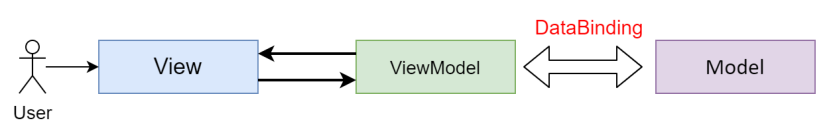

作業原理

1.View 接收用戶互動請求
2.View 將請求轉交給ViewModel
3.ViewModel 操作Model資料更新
4.Model 更新完資料，通知ViewModel資料發生變化
5.ViewModel 更新View資料

View/Model的變動，只要改其中一方，另一方都能夠及時更新到

MVVM的優點

1.提高可維護性，Data Binding可以實作雙向的互動，使得視圖和控制層之間的耦合程度進一步降低，分離更為徹底，同時減輕了Activity的壓力，
2.簡化測驗，因為同步邏輯是交由Binder做的，View跟著Model同時變更，所以只需要保證Model的正確性，View就正確，大大減少了對View同步更新的測驗，
3.ViewModle易于單元測驗，

MVVM的缺點

1.對于簡單的專案，使用MVVM有點大材小用，
2.對于過大的專案，資料系結會導致記憶體開銷大，影響性能，
3.ViewModel和View的系結，使頁面例外追蹤變得不方便，有可能是View出錯，也有可能是ViewModel的業務邏輯有問題，也有可能是Model的資料出錯，

MVP和MVC的最大區別

在MVP中View并不直接使用Model，它們之間的通信是通過Presenter 來進行的，所有的互動都發生在Presenter內部，而在MVC中View直接從Model中讀取資料而不是通過 Controller，

如何選取框架

本來是要每個模式寫一個適用場景，最后想想每個人都有自己的理解，別被他人束縛了，

一句話：適合自己的才是最好的！

實體

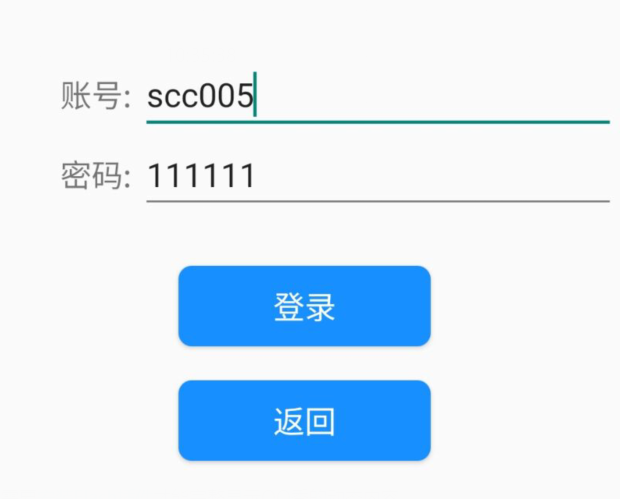

就這么一個界面咱通過MVC、MVP、MVVM分別搭建一下，

MVC實體

代碼結構

1.在layout創建一個布局檔案

    <!--縮減版-->
    <LinearLayout
        ...>
        <EditText
            android:id="@+id/et_account"
            .../>
    </LinearLayout>
    <LinearLayout
        ...>
        <EditText
            android:id="@+id/et_password"
            .../>
    </LinearLayout>
    <Button
        android:id="@+id/btn_login"
        .../>
    <Button
        android:id="@+id/btn_back"
        .../>

2.物體類(User)

public class User {
    private String name;
    private String password;
    public User() {}
    //set or get ...
    public User(String name, String password) {
        this.name = name;
        this.password = password;
    }
}

3.MVCLoginActivity

//用戶點擊事件
mvcBinding.mcvLogin.btnLogin.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                user.setName(mvcBinding.mcvLogin.etAccount.getText().toString());
                user.setPassword(mvcBinding.mcvLogin.etPassword.getText().toString());
                login(user);
            }
});
//邏輯處理
private void login(User user){
        if(!user.getName().isEmpty()&&!user.getPassword().isEmpty()){
            if(user.getName().equals("scc001")&&user.getPassword().equals("111111"))
            {
                Toast.makeText(this,"登錄成功",Toast.LENGTH_SHORT).show();
            }else{
                Toast.makeText(this,"登錄失敗",Toast.LENGTH_SHORT).show();
            }
        }else {
            Toast.makeText(this,"登錄失敗",Toast.LENGTH_SHORT).show();
        }
    }

MVP實體

代碼結構

1.Model層

物體類bean，同MVC中的User類，就不貼代碼浪費大家時間了，

Model層所要執行的業務邏輯

/**
  * 功能：介面，表示Model層所要執行的業務邏輯
  */
public interface LoginModel {
    //User物體類；OnLoginFinishedListener presenter業務邏輯的回傳結果
    void login(User user, OnLoginFinishedListener listener);
}

實作類(實作LoginModel介面)

/**
  * 功能：實作Model層邏輯
  */
public class LoginModelImpl implements LoginModel {
    //第4步：驗證帳號密碼
    @Override
    public void login(User user, OnLoginFinishedListener listener) {
        if(user.getName().isEmpty()||!user.getName().equals("scc001")){
            //第5步：Model層里面回呼Presenter層listener
            listener.onUserNameError();
        }else if(user.getPassword().isEmpty()||!user.getPassword().equals("111111")){
            //第5步：Model層里面回呼Presenter層listener
            listener.onPasswordError();
        }else {
            //第5步：Model層里面回呼Presenter層listener
            listener.onSuccess();
        }
    }
}

2.Presenter層

當Model層得到請求的結果，回呼Presenter層，讓Presenter層呼叫View層的介面方法，

/**
  * 功能：當Model層得到請求的結果，回呼Presenter層，讓Presenter層呼叫View層的介面方法，
  */
public interface OnLoginFinishedListener {
    void onUserNameError();

    void onPasswordError();

    void onSuccess();
}

完成登錄的驗證，以及銷毀當前View，

/**
  * 功能：登錄的Presenter的介面，實作類為LoginPresenterImpl，
  * 完成登錄的驗證，以及銷毀當前View，
  */
public interface LoginPresenter {
    //完成登錄的驗證
    void verifyData(User user);
    //銷毀當前View
    void onDestroy();
}

Presenter實作類，引入 LoginModel(model)和LoginView(view)的參考

/**
  * 功能：實作類，引入 LoginModel(model)和LoginView(view)的參考
  */
public class LoginPresenterImpl implements OnLoginFinishedListener, LoginPresenter {
    //View層介面
    private LoginView loginView;
    //Model層介面
    private LoginModel loginModel;

    public LoginPresenterImpl(LoginView loginView) {
        this.loginView = loginView;
        this.loginModel = new LoginModelImpl();
    }
    //第6步：通過OnLoginFinishedListener驗證結果回傳到Presenter層
    @Override
    public void onUserNameError() {
        if (loginView != null) {
            //第7步：通過loginView回傳到View層
            loginView.setUserNameError();
            loginView.hideProgress();
        }

    }
    //第6步：通過OnLoginFinishedListener驗證結果回傳到Presenter層
    @Override
    public void onPasswordError() {
        if (loginView != null) {
            //第7步：通過loginView回傳到View層
            loginView.setPasswordError();
            loginView.hideProgress();
        }
    }
    //第6步：通過OnLoginFinishedListener驗證結果回傳到Presenter層
    @Override
    public void onSuccess() {
        if (loginView != null) {
            //第7步：通過loginView回傳到View層
            loginView.success();
            loginView.hideProgress();
        }
    }


    @Override
    public void verifyData(User user) {
        if (loginView != null) {
            loginView.showProgress();
        }
        //第3步：呼叫model層LoginModel介面的login()方法
        loginModel.login(user,this);
    }

    @Override
    public void onDestroy() {
        loginView = null;
    }
}

3.View層

布局檔案同MVC中的View層，就不貼代碼浪費大家時間了，

Presenter與View互動是通過介面，

/**
  * 功能：Presenter與View互動是通過介面，
  * 介面中方法的定義是根據Activity用戶互動需要展示的控制元件確定的，
  */
public interface LoginView {
    //login是個耗時操作,加載中(一般用ProgressBar)
    void showProgress();
    //加載完成
    void hideProgress();
    //login賬號失敗給出提示
    void setUserNameError();
    //login密碼失敗給出提示
    void setPasswordError();
    //login成功
    void success();
}

MVPLoginActivity

/**
  * 功能：需要實作LoginView介面，
  */
public class MVPLoginActivity extends AppCompatActivity implements LoginView {
    LoginPresenterImpl loginPresenterImpl;
    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        ...
        //創建一個Presenter物件
        loginPresenterImpl = new LoginPresenterImpl(MVPLoginActivity.this);
        //第1步：用戶點擊登錄
        mvpBinding.mvpLogin.btnLogin.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                User user = new User();
                user.setName(mvpBinding.mvpLogin.etAccount.getText().toString());
                user.setPassword(mvpBinding.mvpLogin.etPassword.getText().toString());
                //第2步：呼叫Presenter介面中的驗證方法
                loginPresenterImpl.verifyData(user);
            }
        });
    }

    @Override
    public void showProgress() {
        //加載中
    }

    @Override
    public void hideProgress() {
        //加載完成
    }

    @Override
    public void setUserNameError() {
        //第7步：通過loginView回傳到View層
        //賬號錯誤
        Toast.makeText(this,"登錄失敗",Toast.LENGTH_SHORT).show();
    }

    @Override
    public void setPasswordError() {
        //第7步：通過loginView回傳到View層
        //密碼錯誤
        Toast.makeText(this,"登錄失敗",Toast.LENGTH_SHORT).show();
    }

    @Override
    public void success() {
        //第7步：通過loginView回傳到View層
        Toast.makeText(this,"登錄成功",Toast.LENGTH_SHORT).show();
        //登錄成功
    }

    @Override
    protected void onDestroy() {
        super.onDestroy();
        loginPresenterImpl.onDestroy();
    }
}

MVVM實體

1.Model層

物體類bean，同MVC中的User類，就不貼代碼浪費大家時間了，

2.ViewModel層

ViewModel類，繼承自ViewModel

public class LoginViewModel extends ViewModel {
    public ViewDataBinding binding;
    public LoginViewModel(ViewDataBinding binding){
        this.binding = binding;
    }
    public void getUser(String userName, String password, Callback callback) {
        //邏輯處理
        User user = new User();
        user.setPassword("111111");
        if(userName.isEmpty()||!userName.equals("scc001")){
            user.setName("scc005");
        }else if(password.isEmpty()||!password.equals("111111")){
            user.setName("scc004");
        }else {
            user.setName("scc003");
        }
        callback.onCallBack(user);
    }
}

ViewModel與View互動

/**
  * 功能：ViewModel與View互動，
  */
public interface Callback<T> {
    void onCallBack(T t);
}

3.View層

先看布局檔案，布局檔案使用了DataBinding，

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android">
    <data>
        <!--為引入的類從新起一個變數名，方便下面使用-->
        <variable
            name="user"
            type="com.scc.architecture.mvvm.model.User" />
    </data>
 <!--刪減版-->
    <LinearLayout
        ...>

        <LinearLayout
            ...>

            <EditText
                android:id="@+id/et_account"
                ...
                android:text="@={user.name}" />
        </LinearLayout>

        <LinearLayout
            ...>

            <EditText
                android:id="@+id/et_password"
                ...
                android:text="@={user.password}" />
        </LinearLayout>

        <Button
            android:id="@+id/btn_login"
            .../>

        <Button
            android:id="@+id/btn_back"
            .../>
    </LinearLayout>

</layout>

本來Button點擊事件也想用databinding去做，后來覺得這個是MVP模式就忽略了這個知識點，感興趣的可以自己搗鼓一下，databinding還是挺好玩的，

MVVMLoginActivity

public class MVVMLoginActivity extends AppCompatActivity {
    private LoginViewModel loginVM;
    ActivityMvvmBinding mvvmBinding;
    private EditText et_account,et_password;
    private Button btn_login,btn_back;
    private TextView tv_title;
    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        mvvmBinding = DataBindingUtil.setContentView(this, R.layout.activity_mvvm);
        et_account =findViewById(R.id.et_account);
        et_password =findViewById(R.id.et_password);
        btn_login = findViewById(R.id.btn_login);
        tv_title = findViewById(R.id.tv_title);
        tv_title.setText("MVVM");

        loginVM = new LoginViewModel(mvvmBinding);
        User user = new User( "scc001", "111111");
        mvvmBinding.setUser(user);//設定et_account：scc001|et_password：111111
        //第1步：用戶點擊登錄
        btn_login.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                login(et_account.getText().toString(),et_password.getText().toString());
            }
        });
    }
    private void login(String name,String password) {
        loginVM.getUser(name,password, new Callback<User>() {
            @Override
            public void onCallBack(User user) {
                mvvmBinding.setUser(user);//同步設定控制元件
            }
        });
    }
}

寫到這里MVC、MCP、MVVM和實體基本寫完了，但是感覺自己理解的不是很好，有大佬能指點就更好了，最后，希望對你有借鑒意義，

實體傳送門
